đ Beschreibung der Röhre: EF14 Inventarnummer: 04831
| Name | â EF14 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 39 |
| Ătz- Produktionscode | P |
| Serien Nummer | B.kq.00 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S110a |
đ Beschreibung der Systeme fĂŒr die Röhre: EF14
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 5 |
| Gitter 2 | 1 |
| Gitter 3 | 4 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 8 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EF14
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EF14
Anwendung EF14.pdf (25 kB)
Datenblatt EF14 RFT.pdf (89 kB)
Datenblatt EF14 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (2439 kB)
Pruefkarte EF14 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte EF14 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EF14

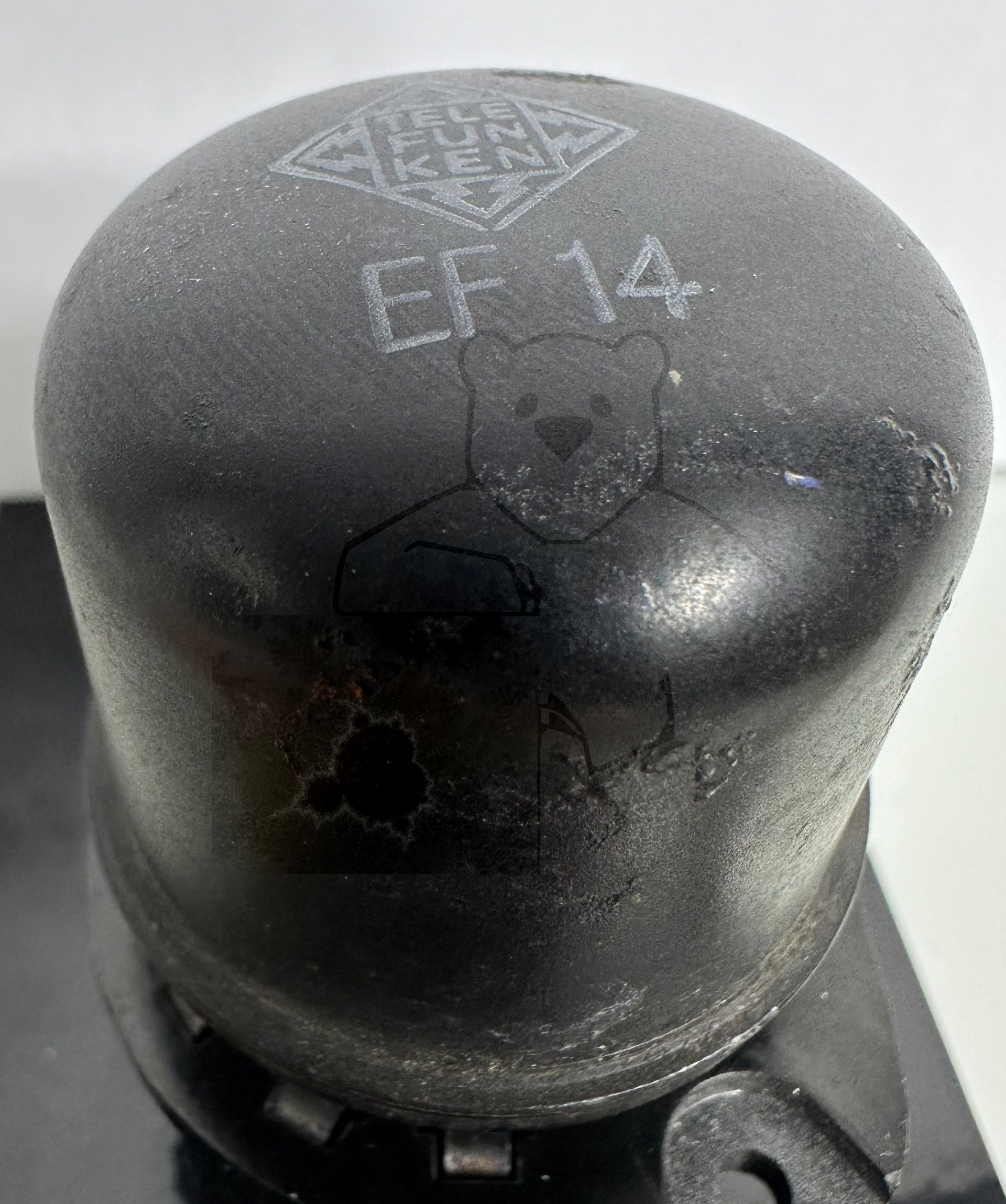

Röhre EF14 #4831 Bild 1

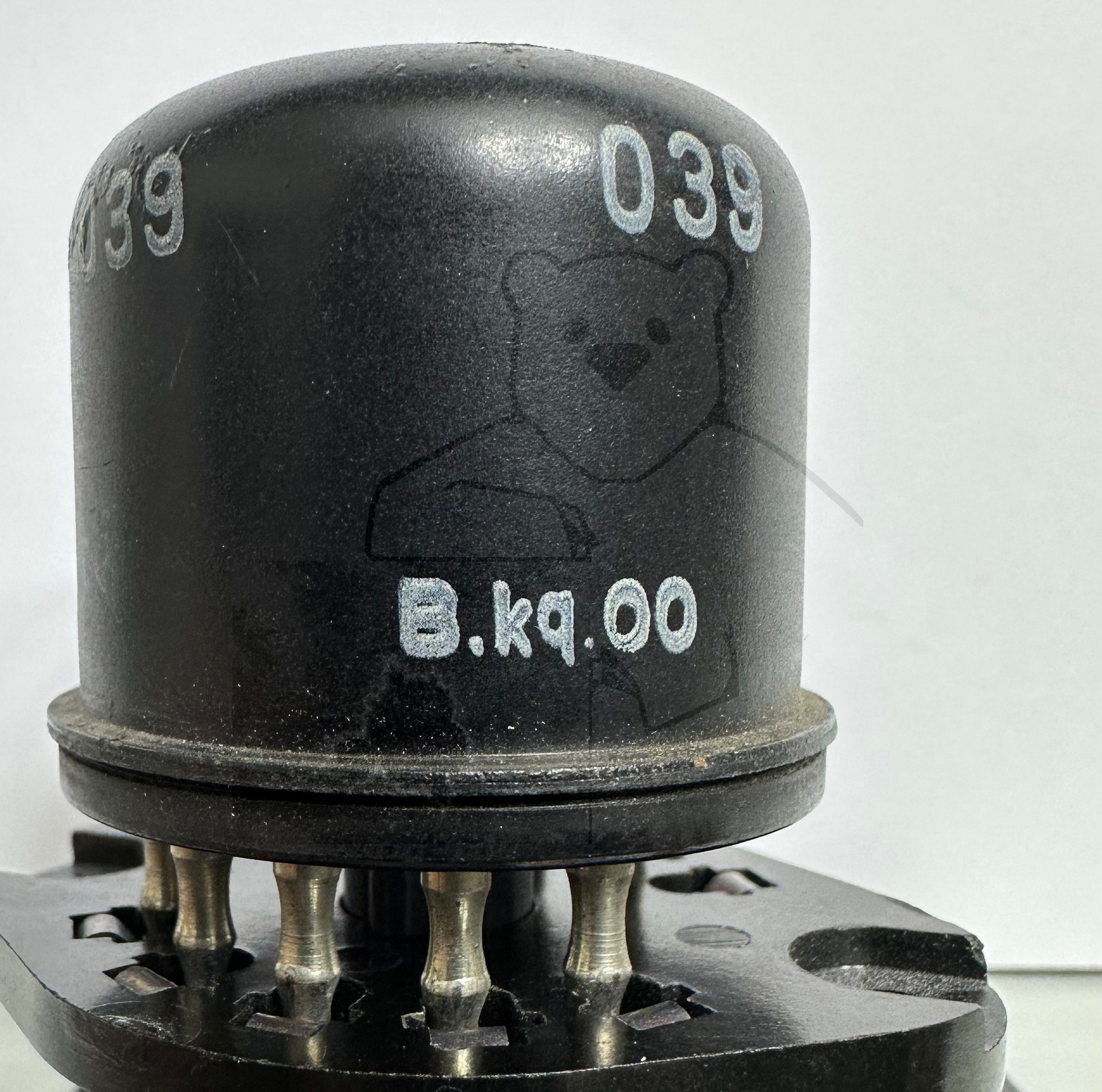

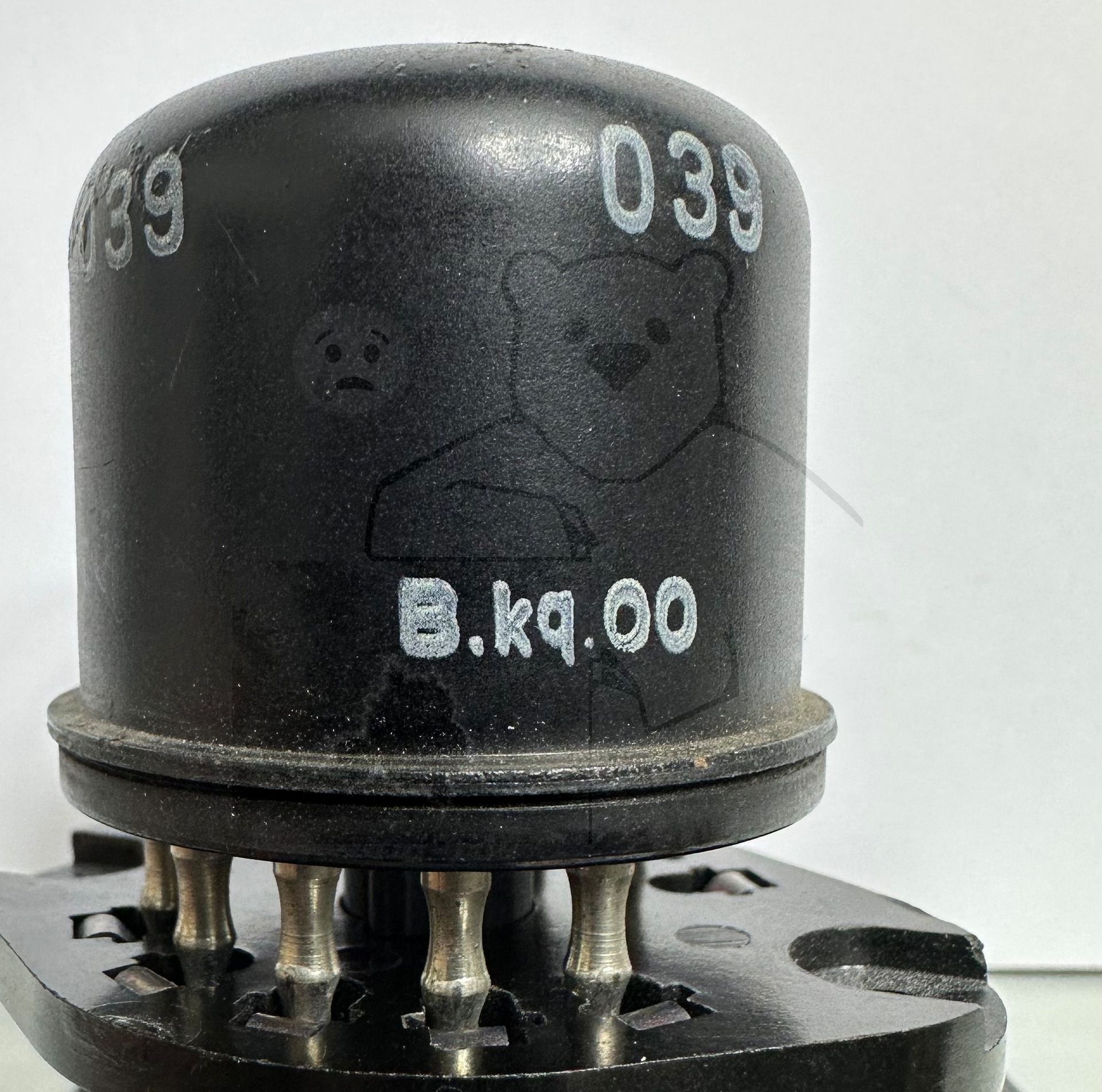

Röhre EF14 #4831 Bild 2
