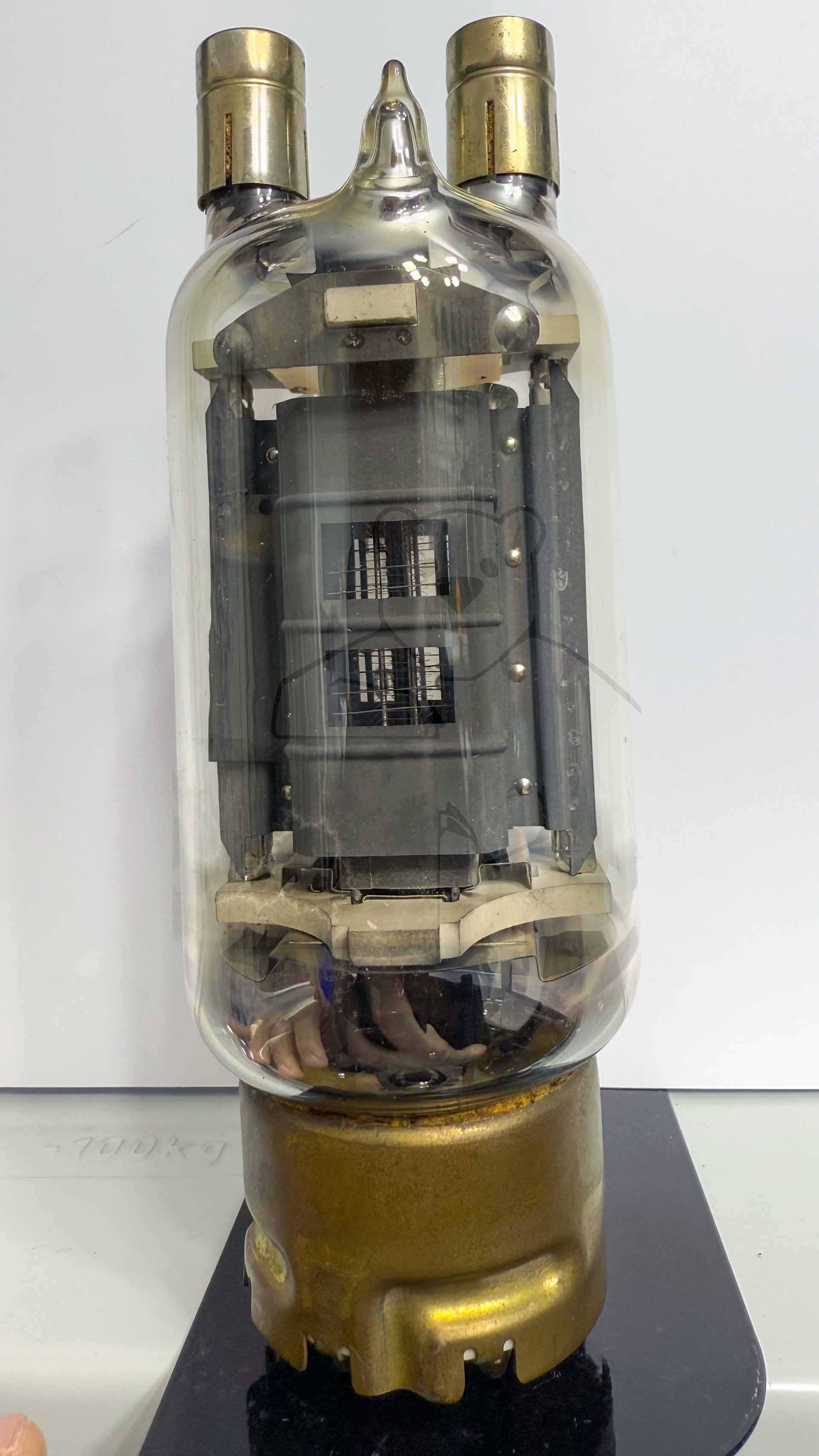

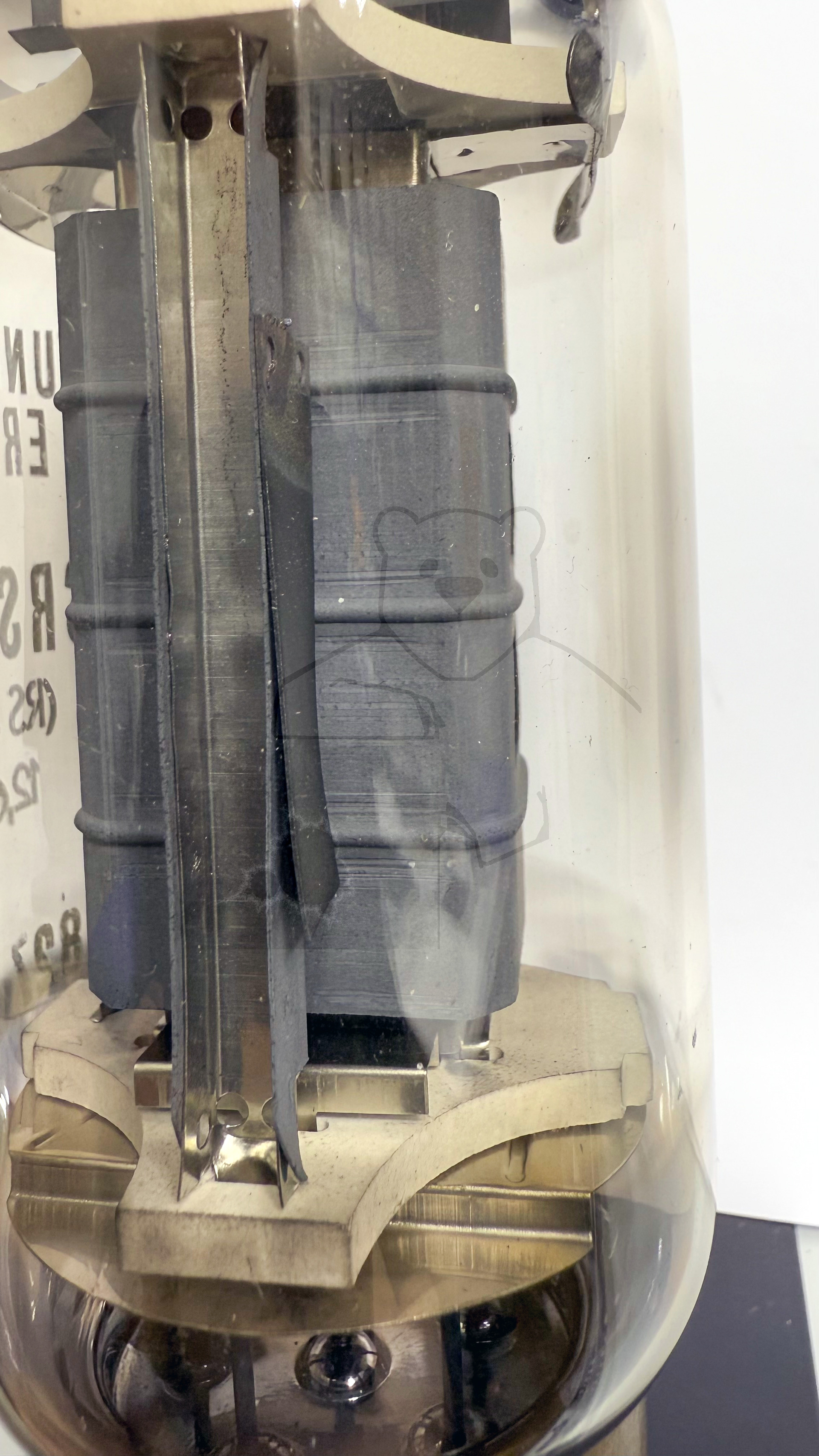

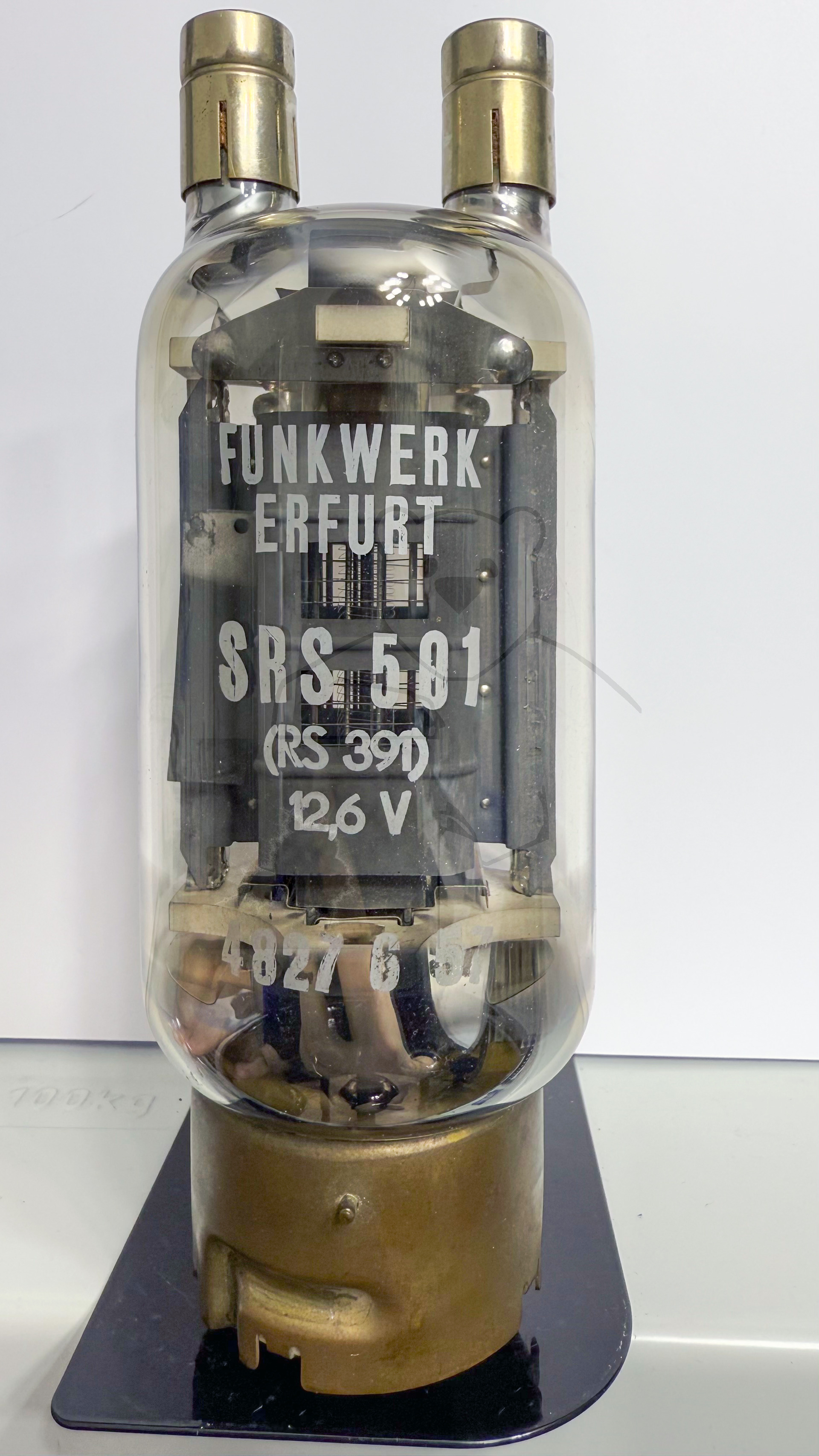

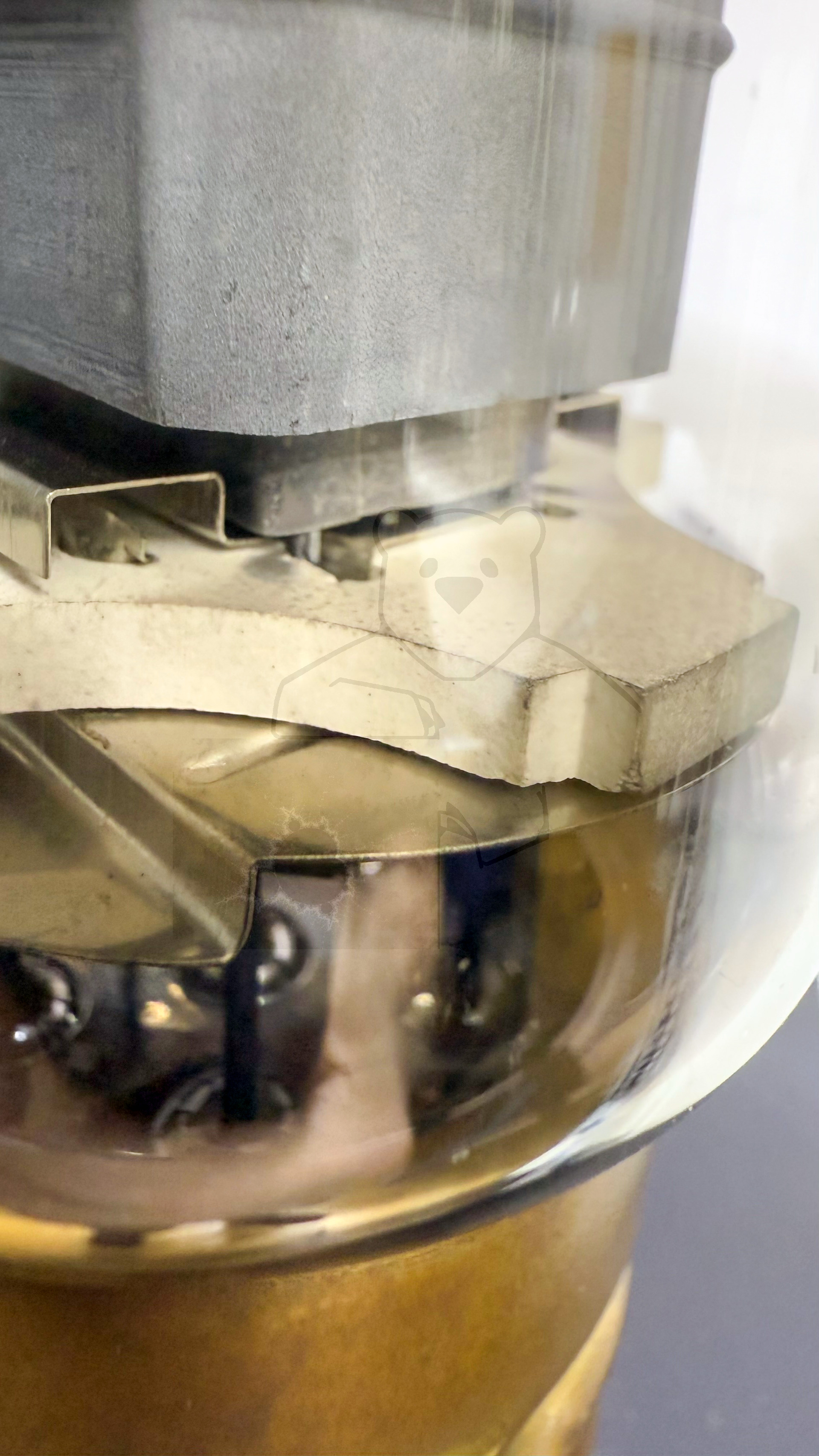

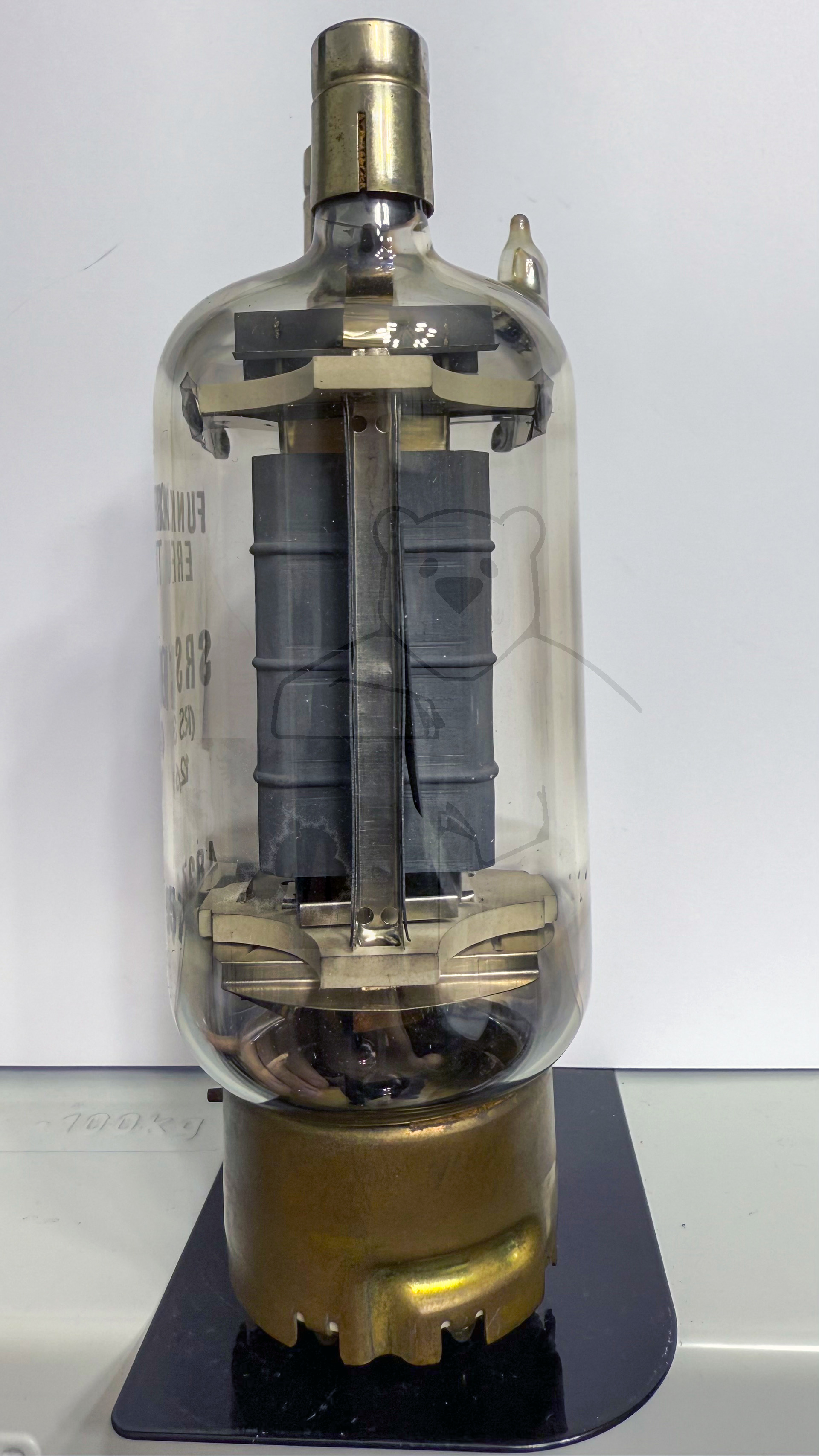

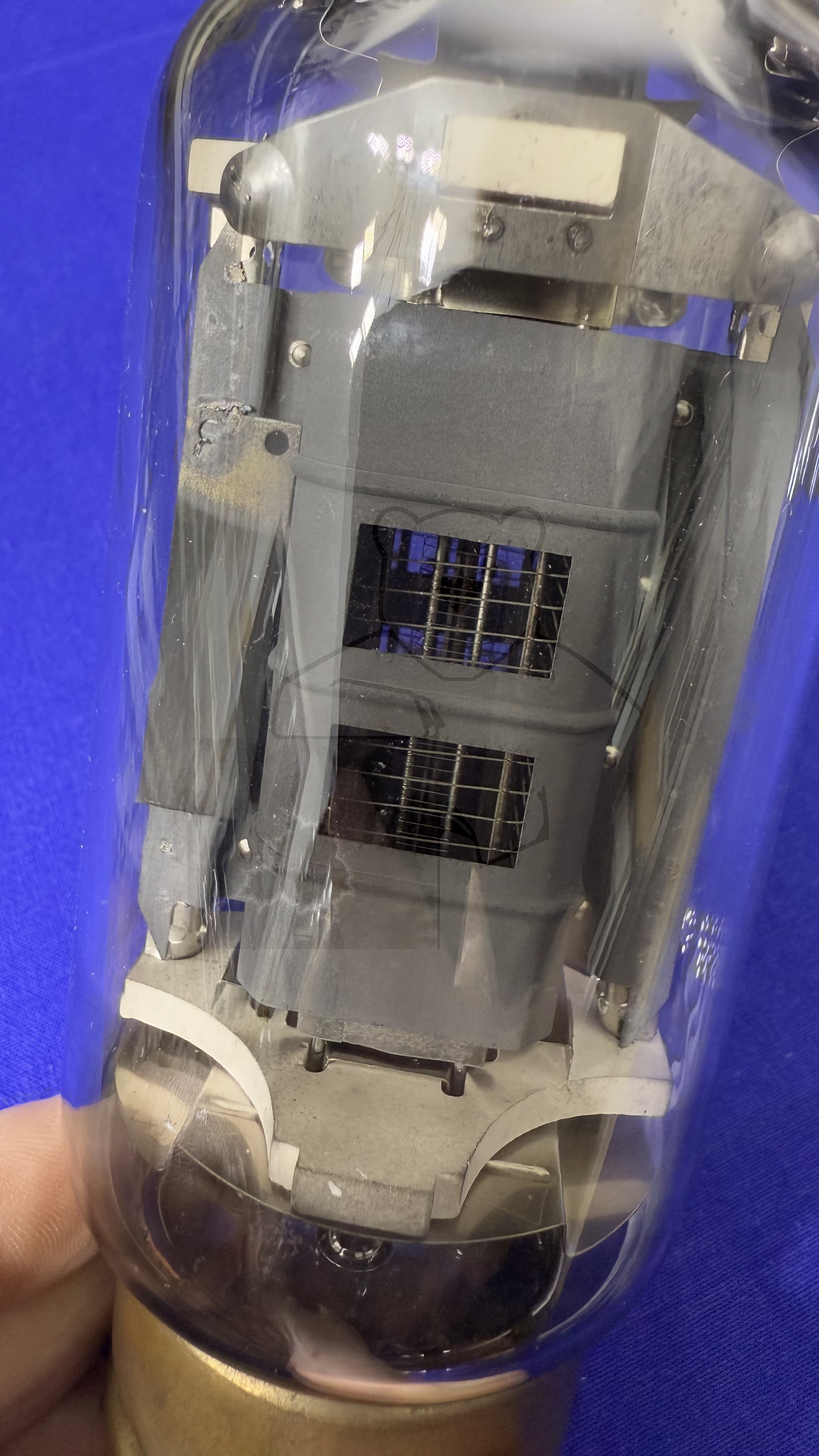

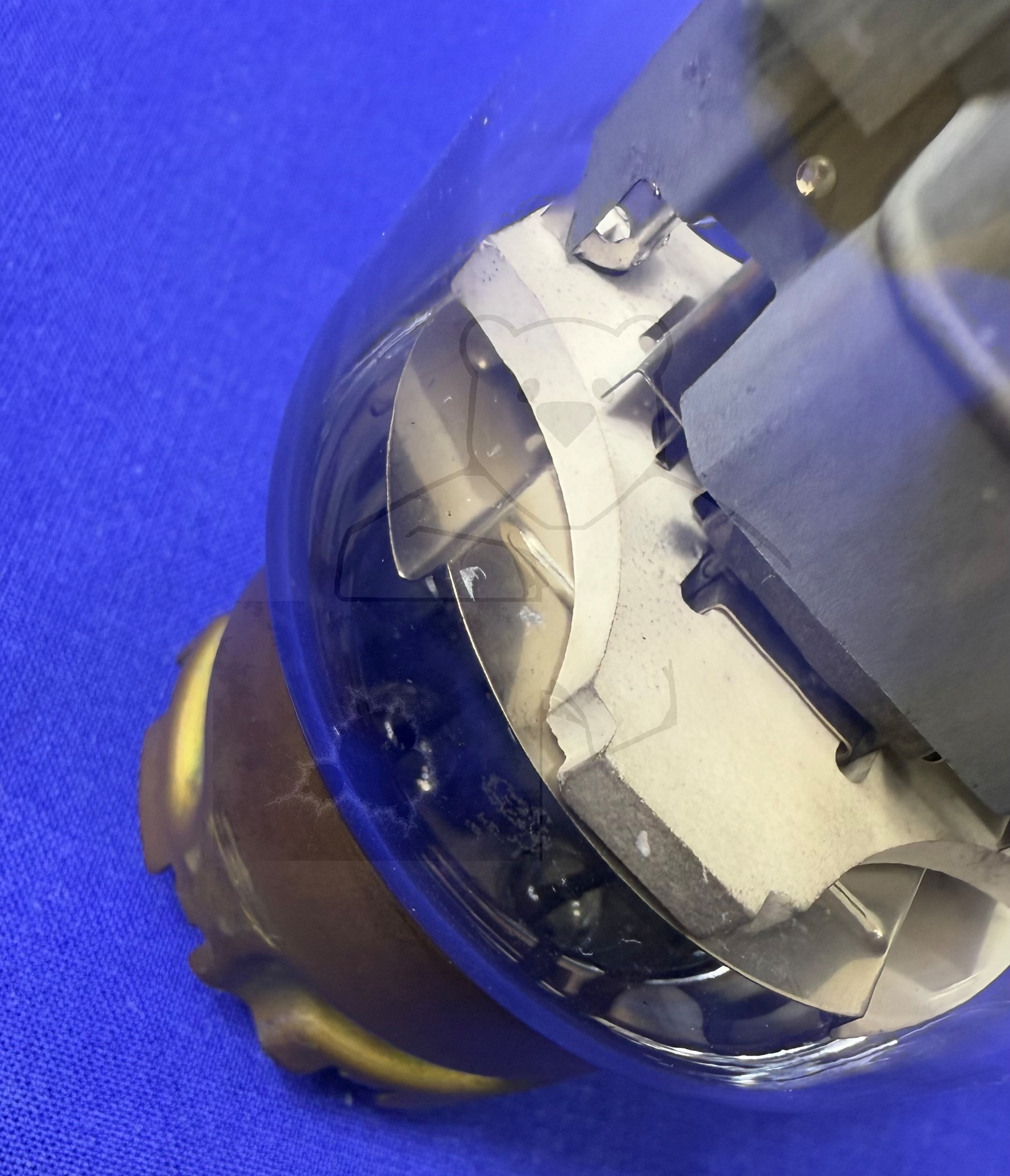

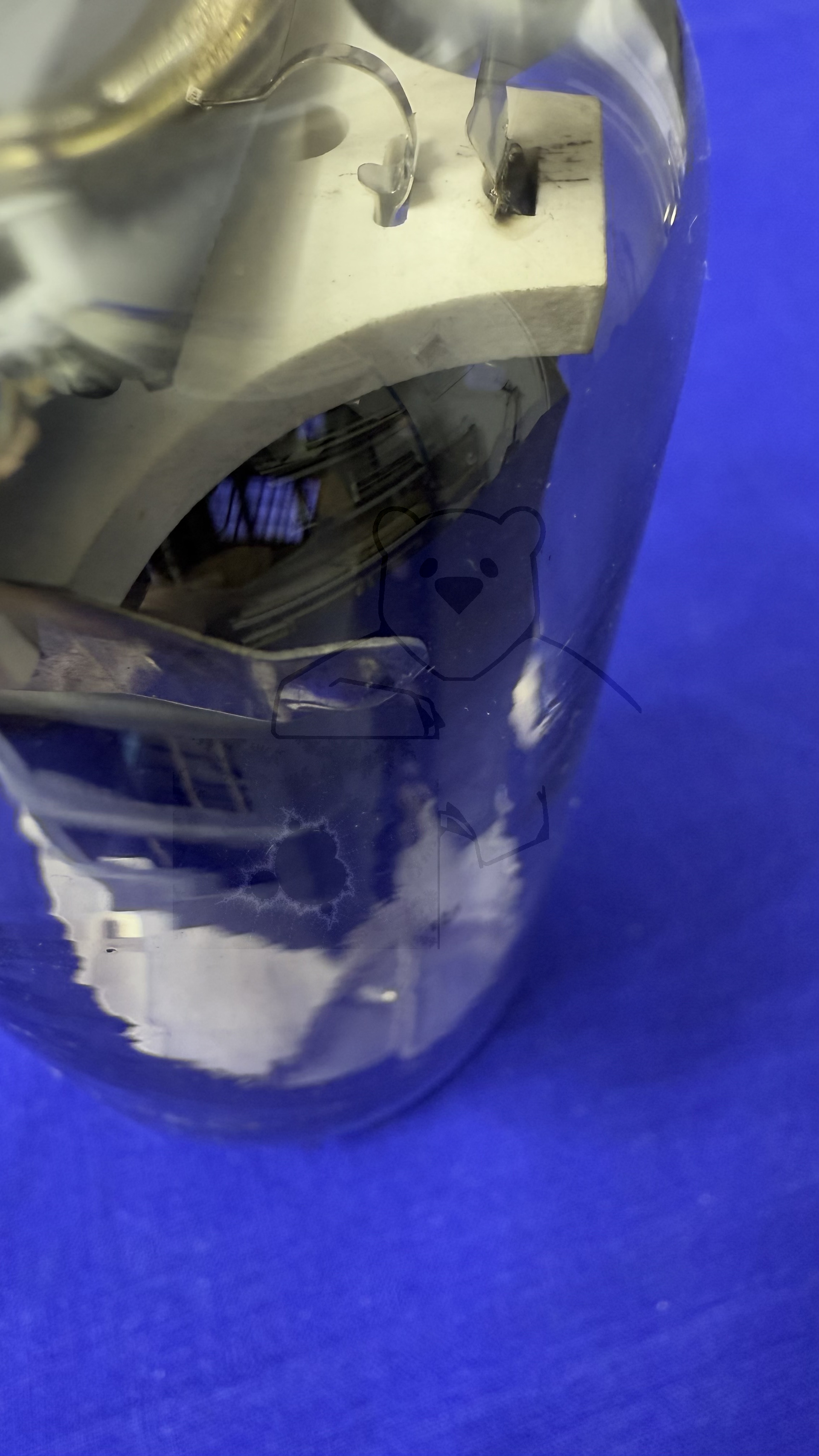

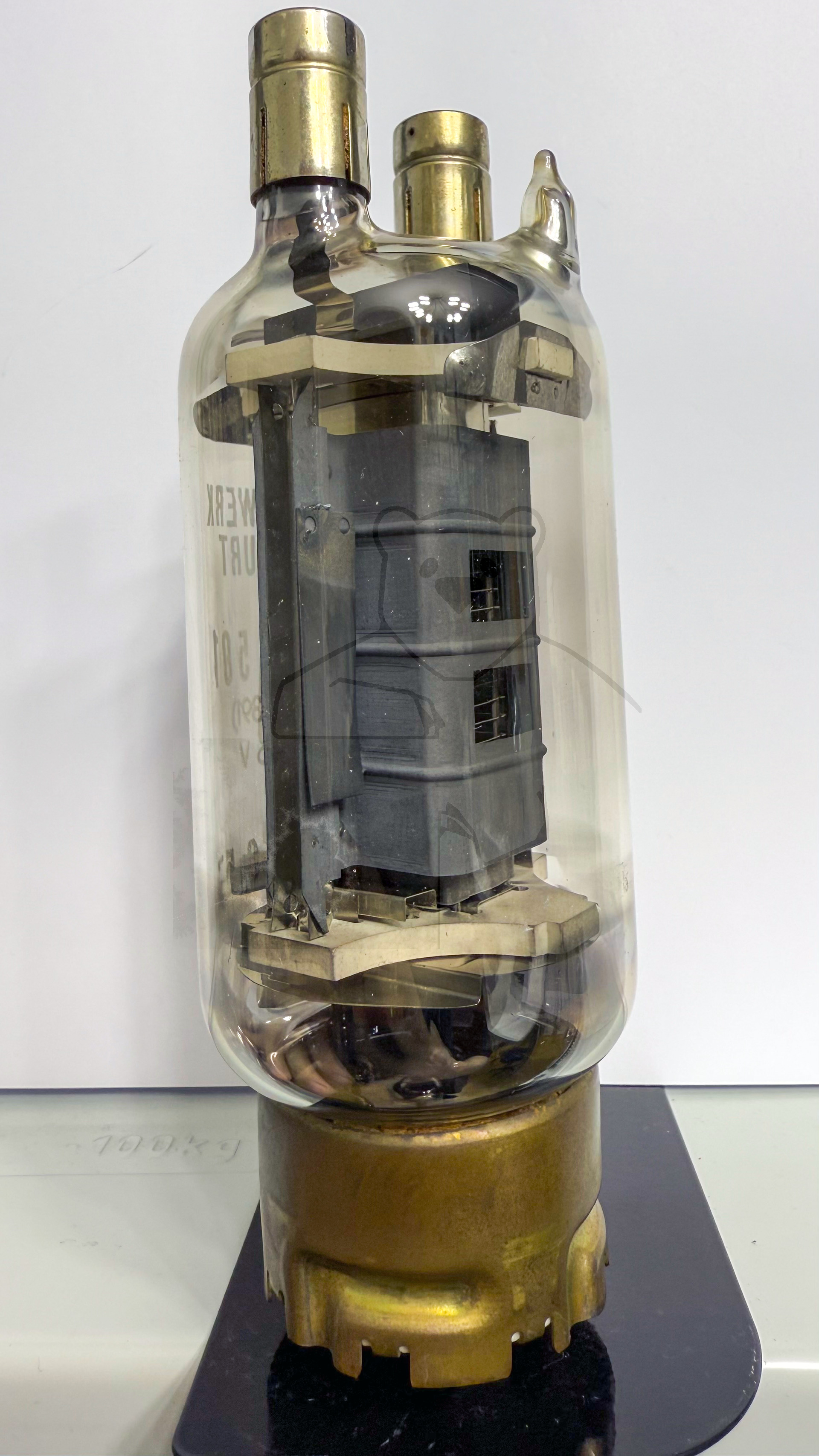

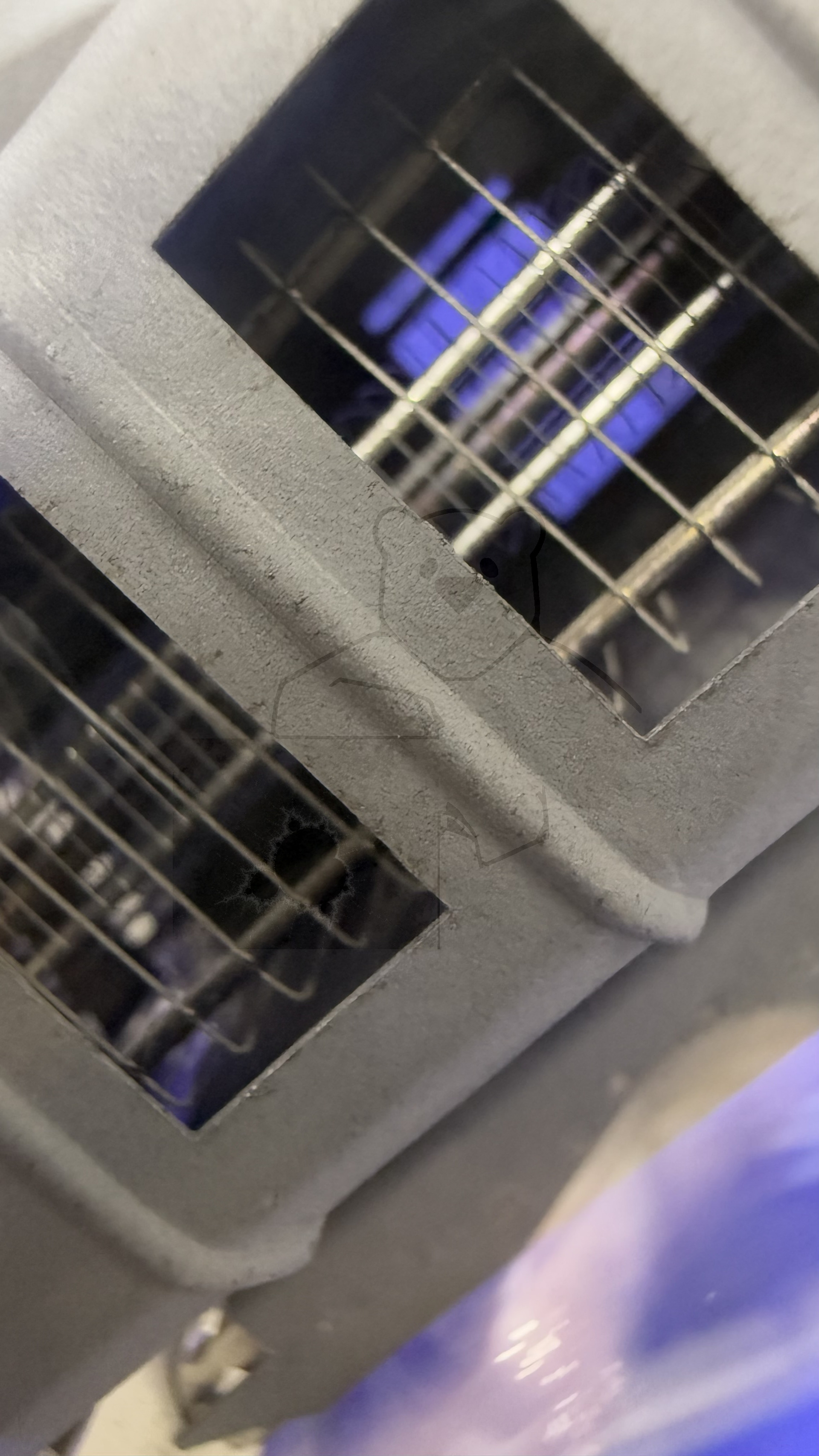

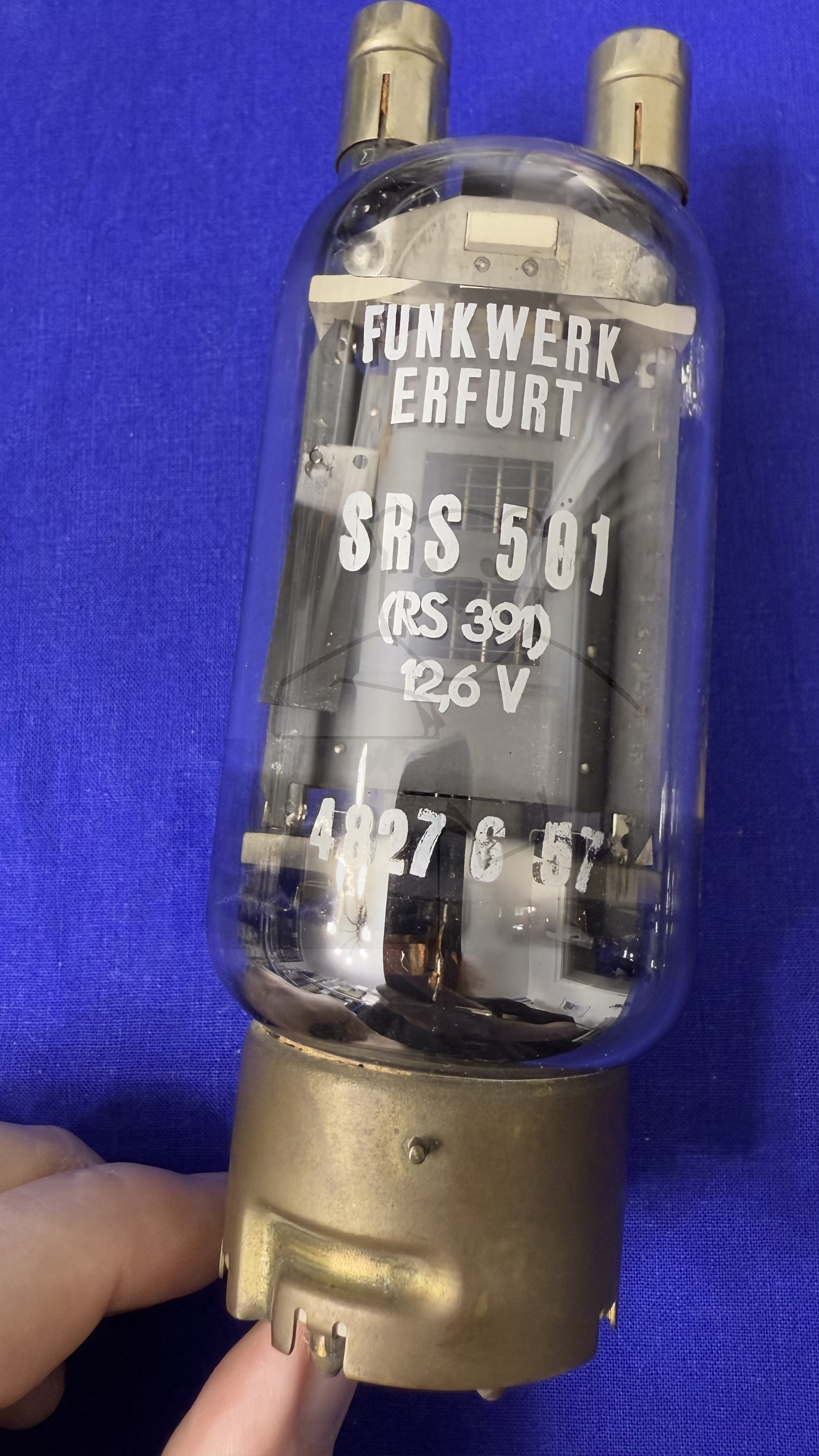

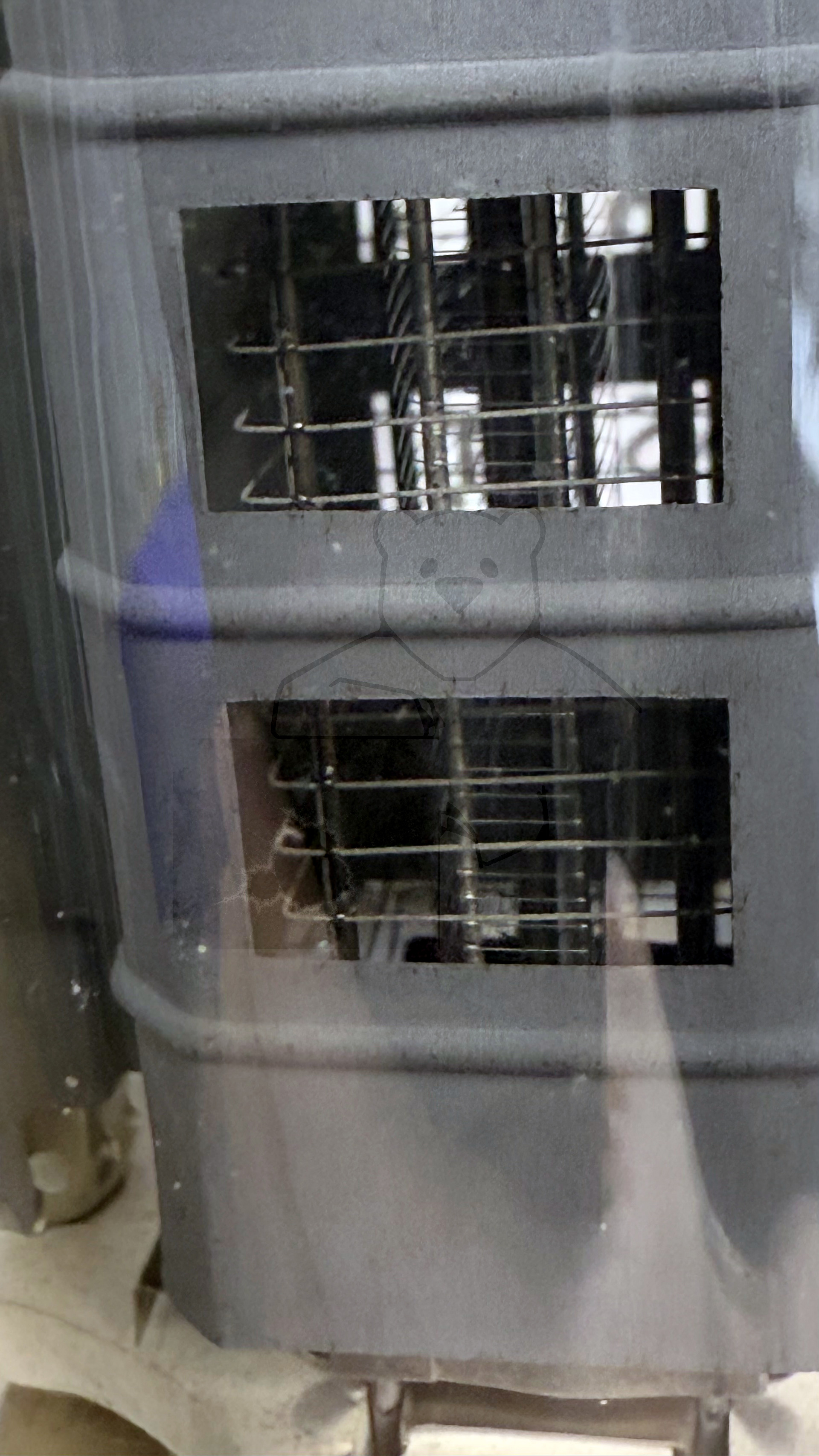

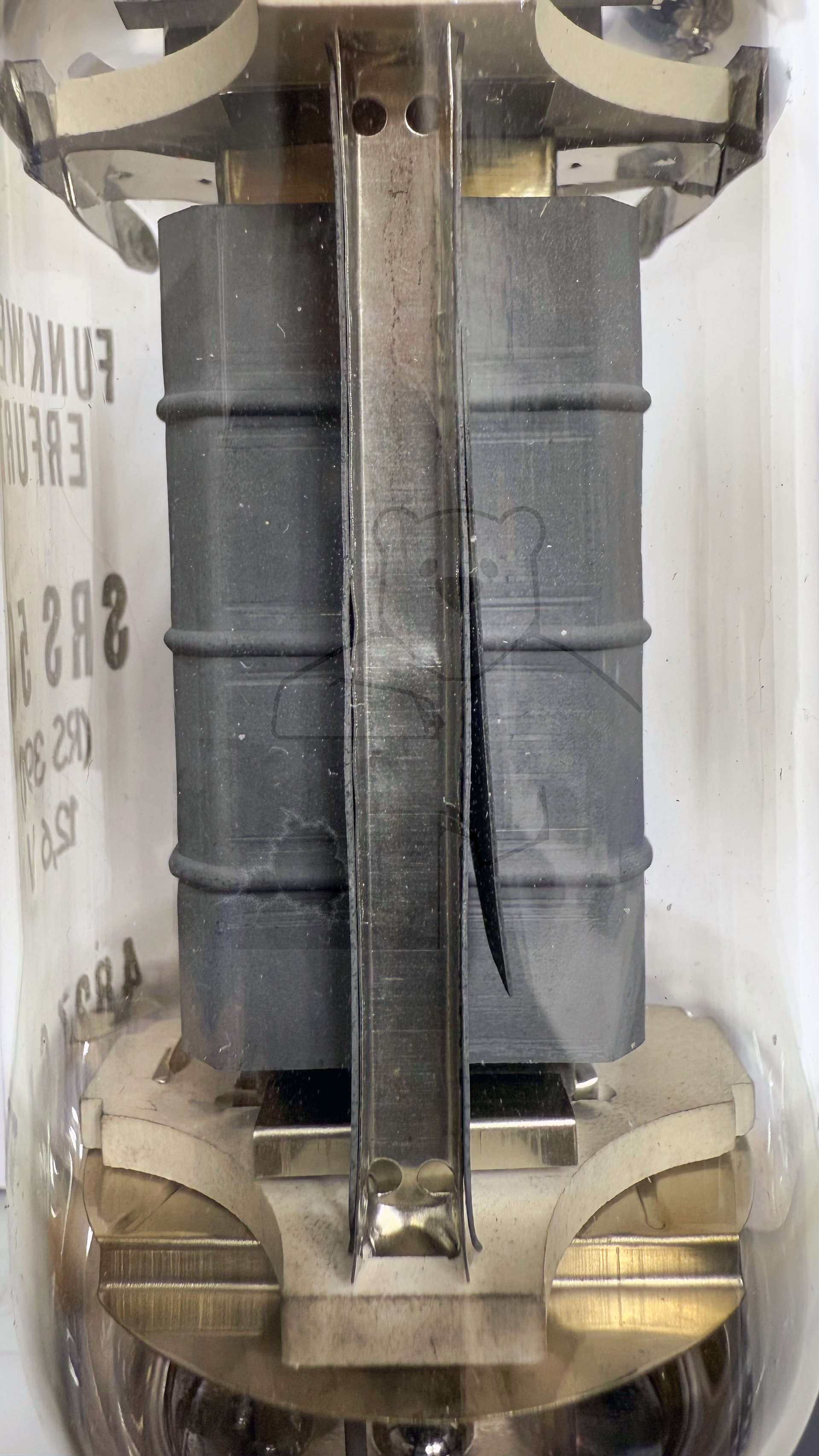

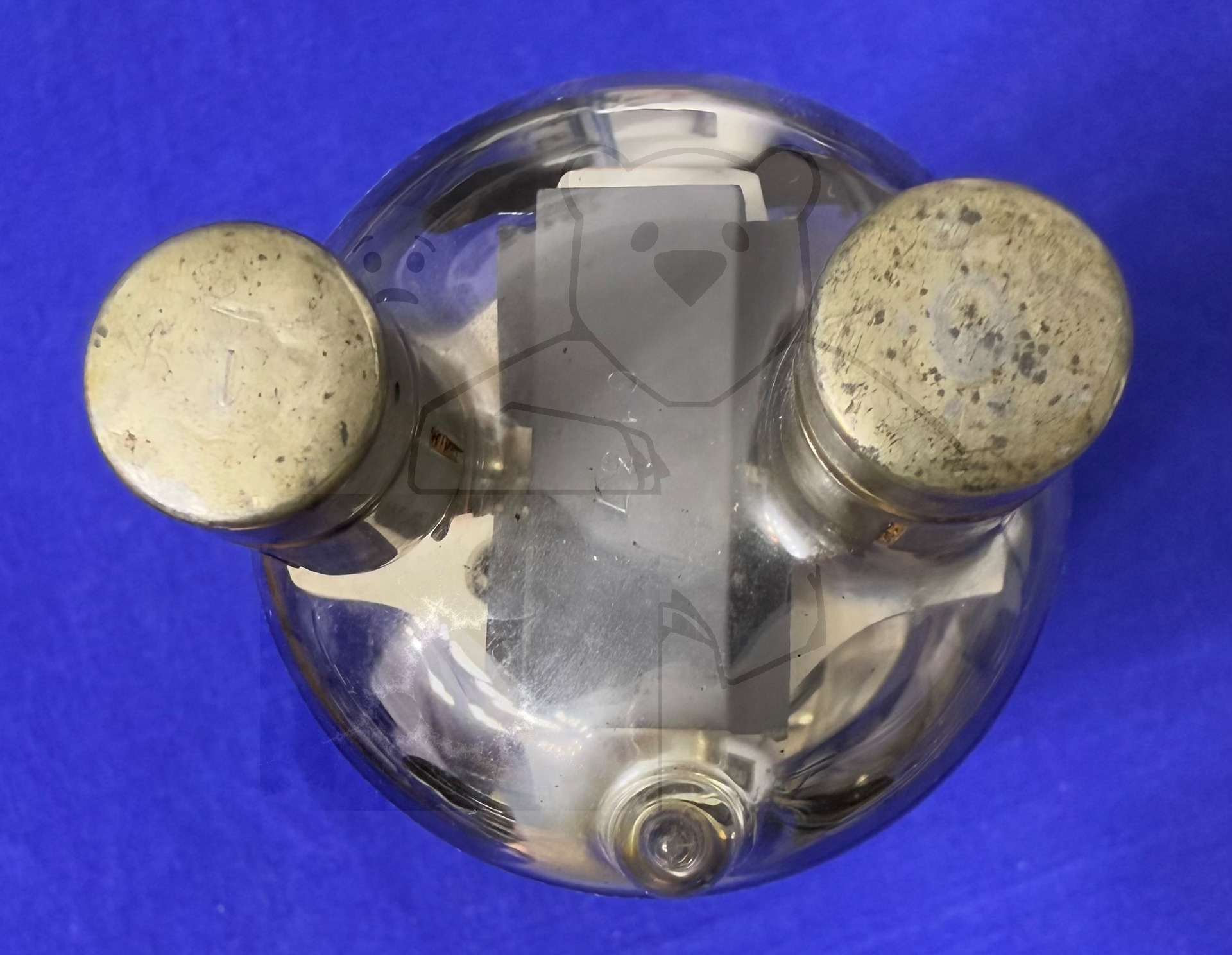

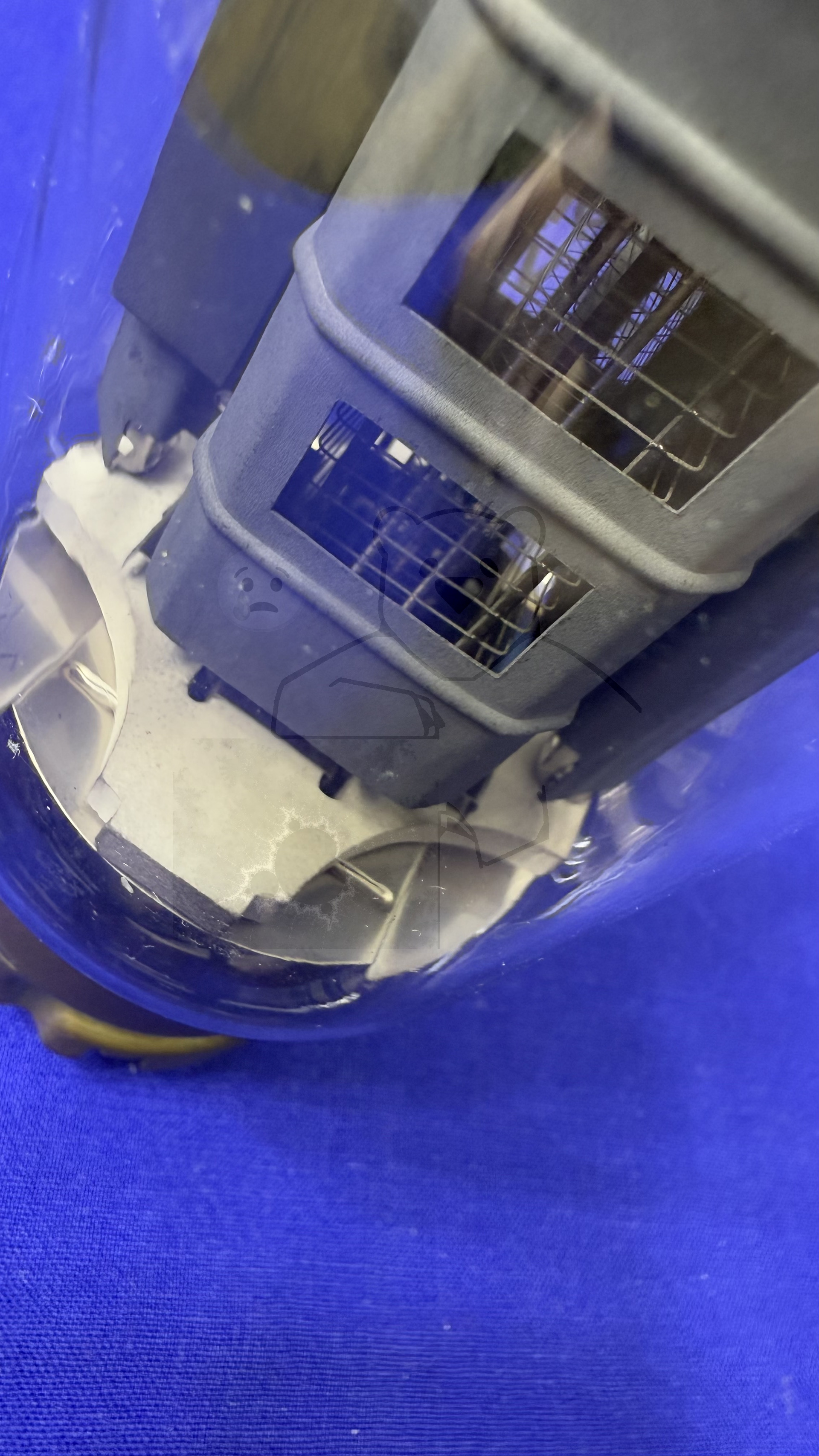

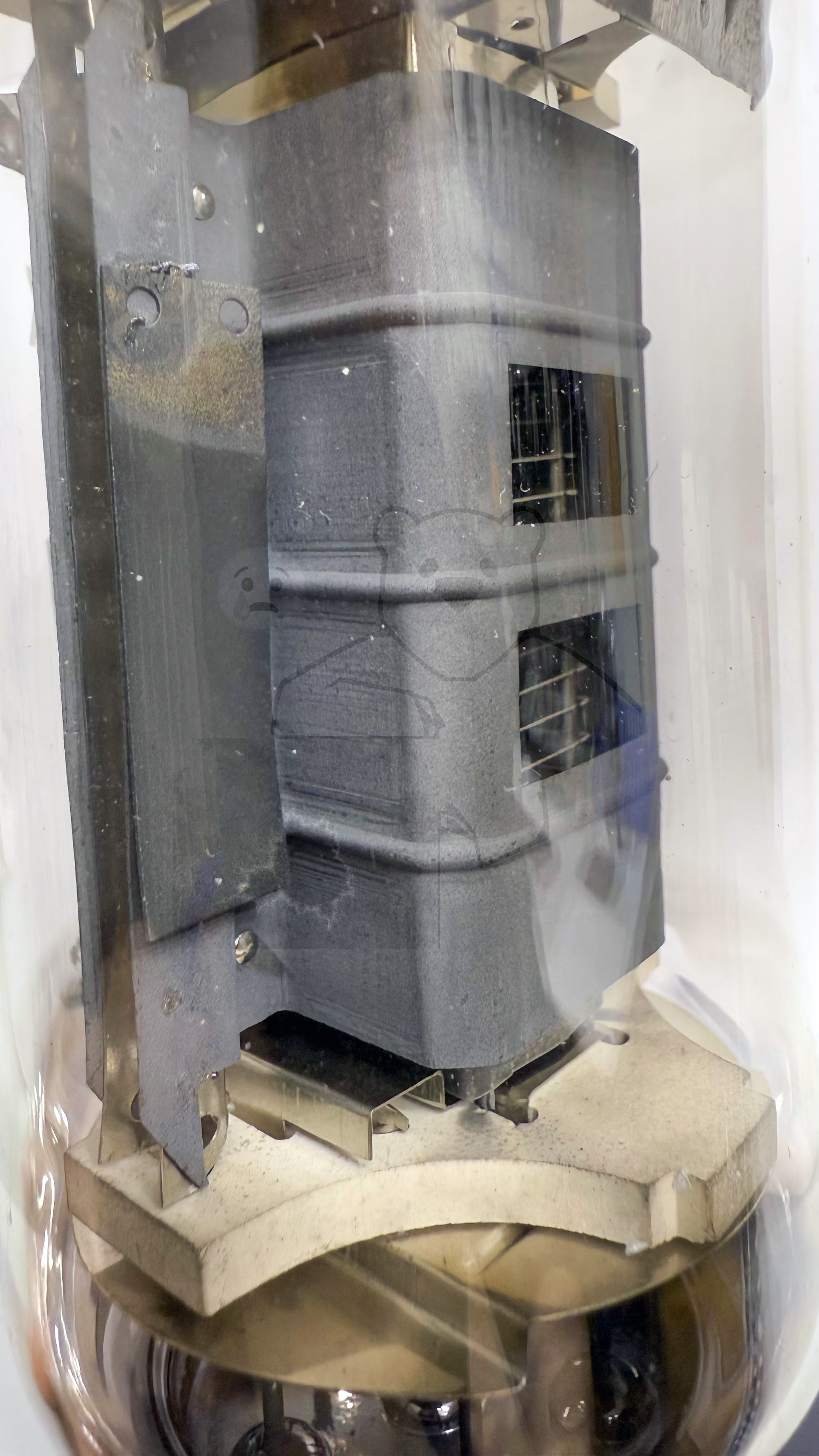

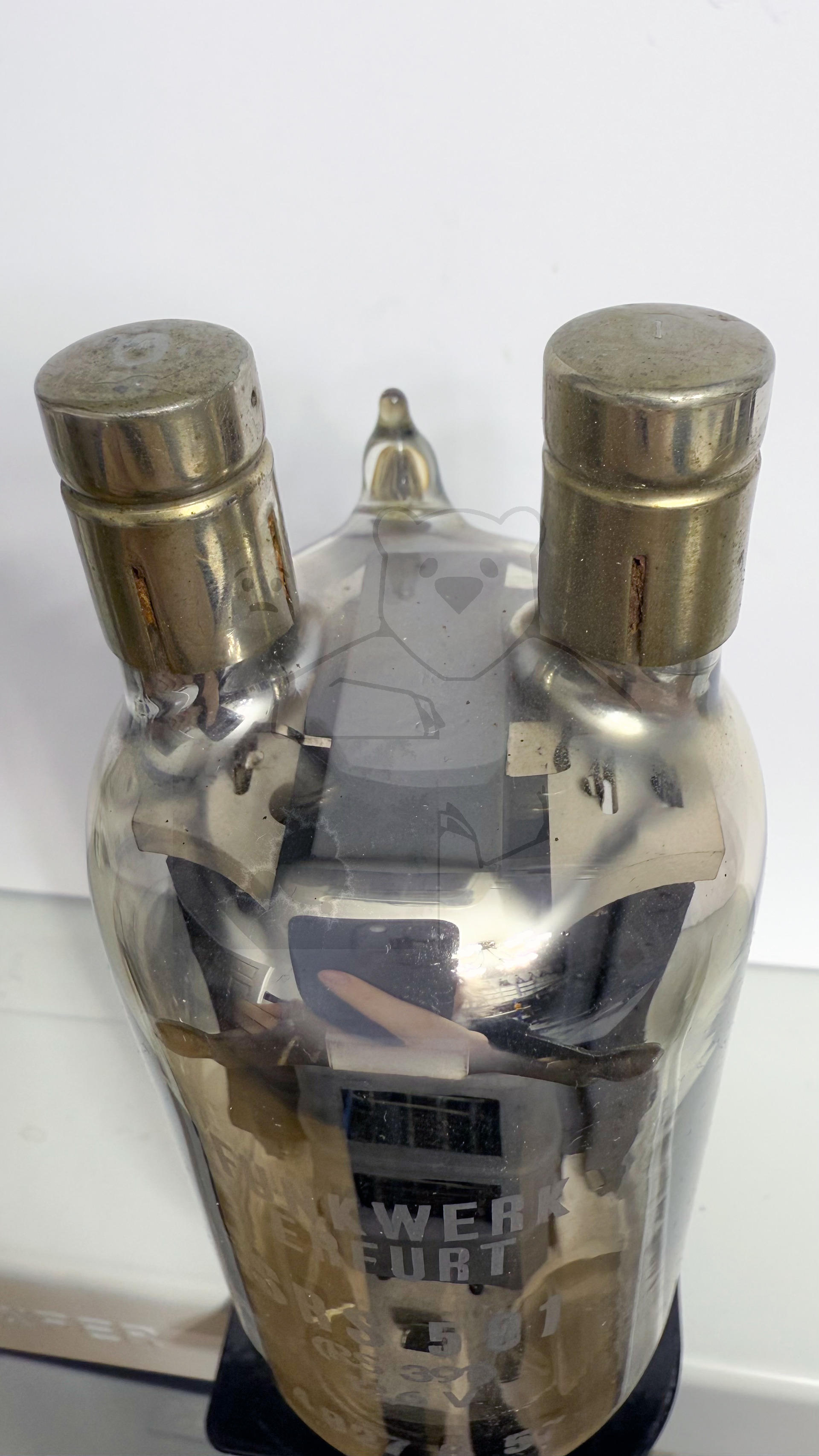

Daten und Bilder der Röhre: SRS501

🔎 Beschreibung der Röhre: SRS501 Inventarnummer: 04698

Name	→ SRS501
Vergleichsname	→ RS391
Hersteller	→ Funkwerk Erfurt
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	1,5
Art der Heizung	Indirekt

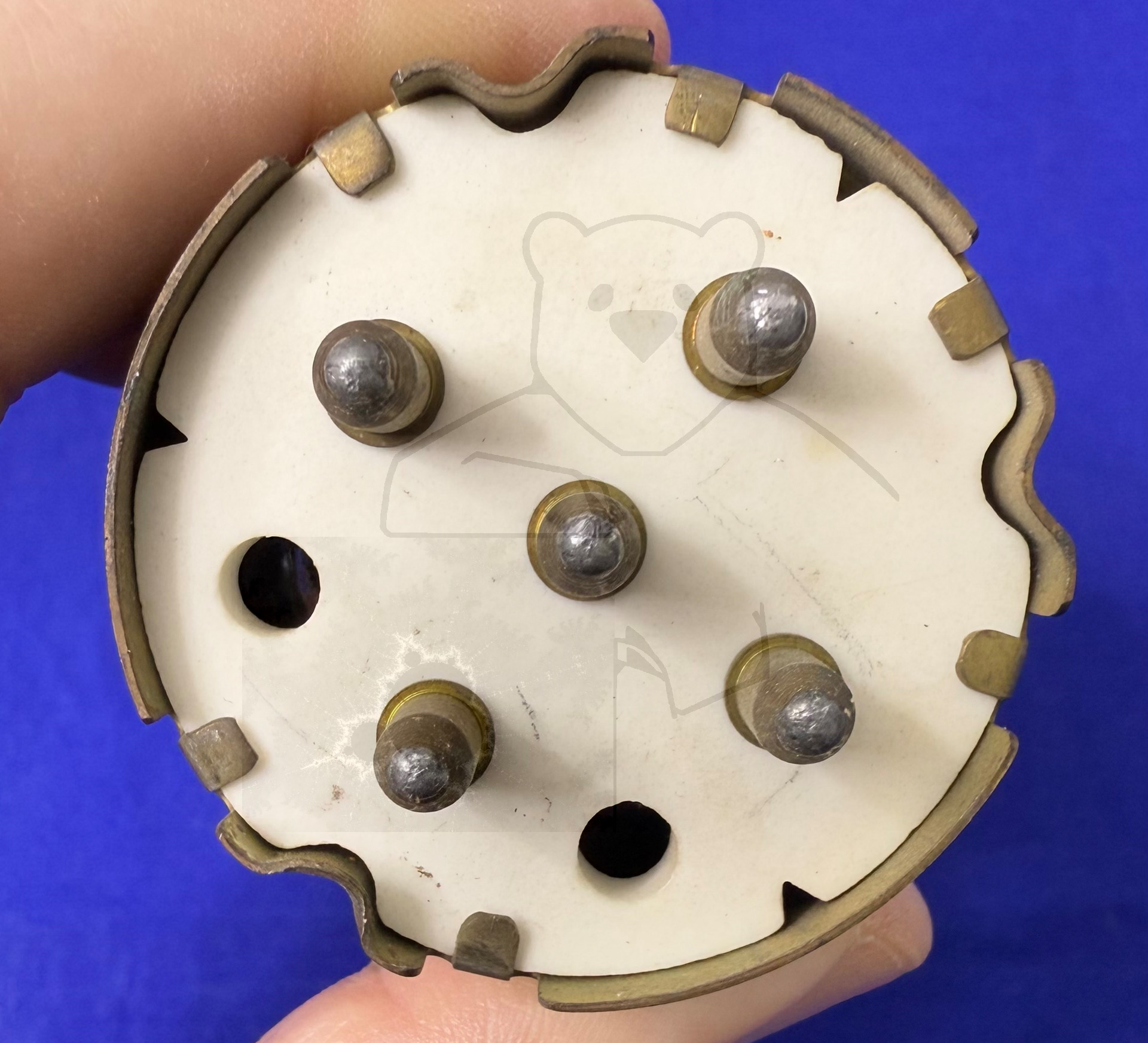

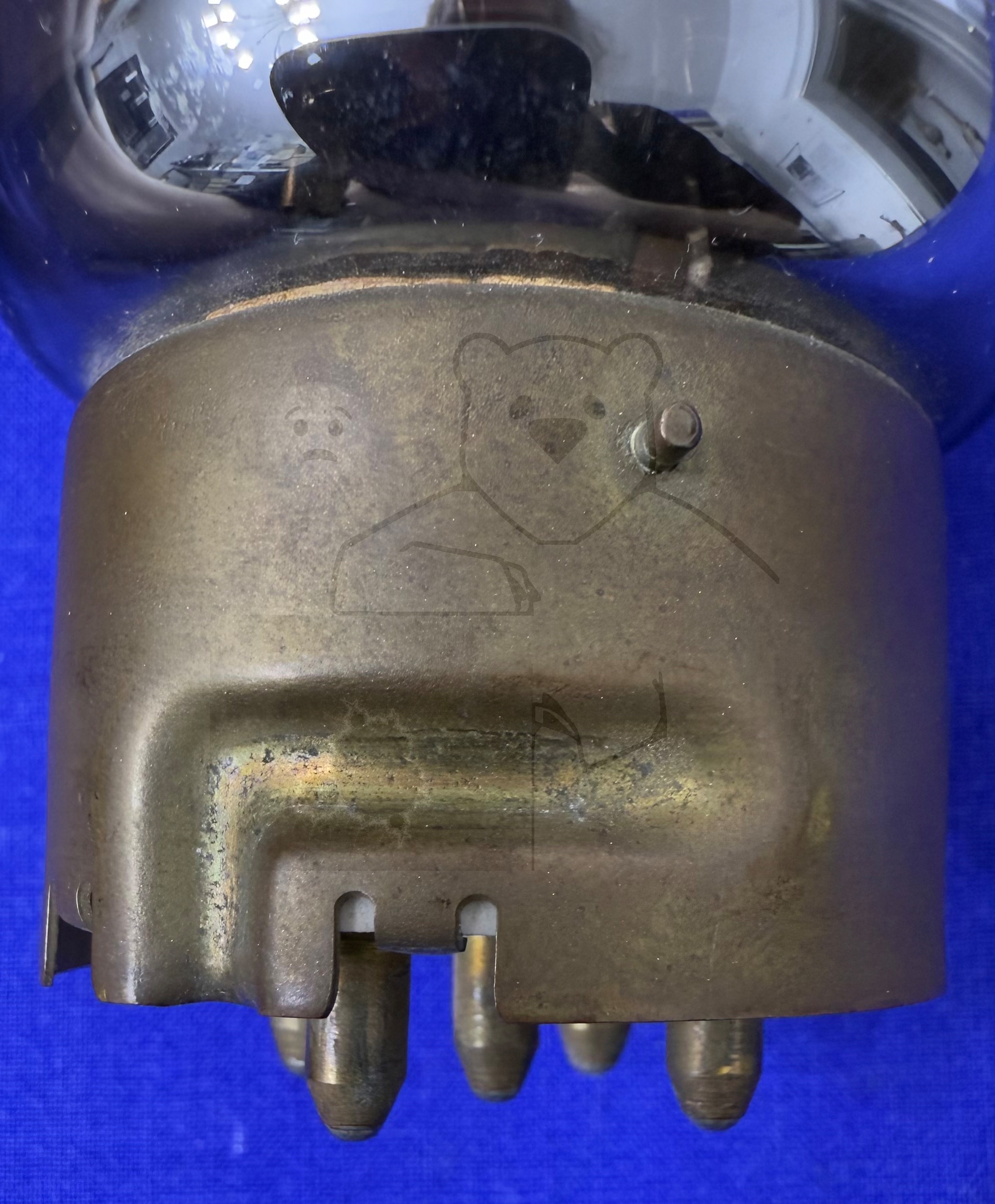

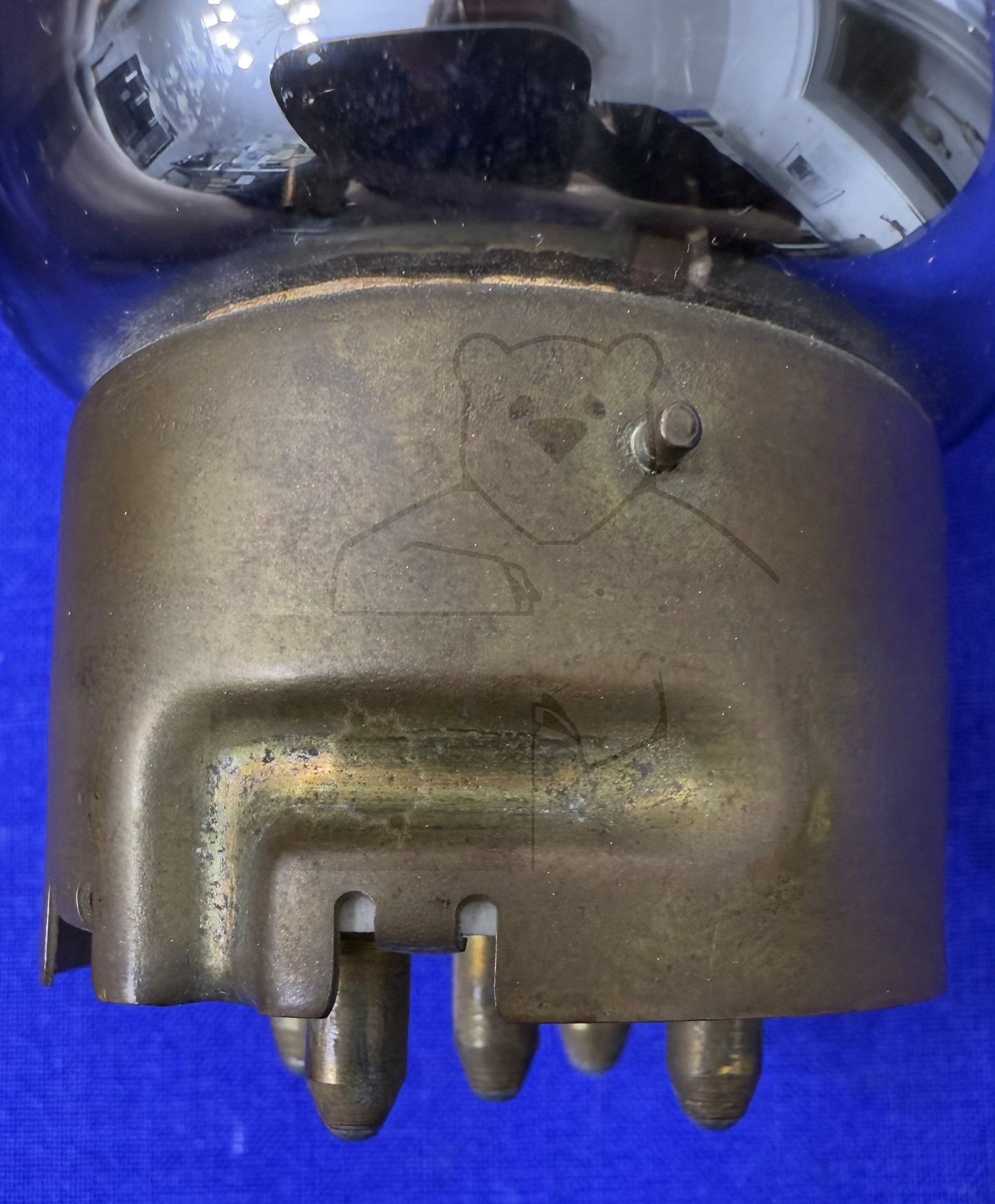

Röhren mit Sockel	Bajonettsockel, 5pol. → Liste aller Röhren mit: Bajonettsockel, 5pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode

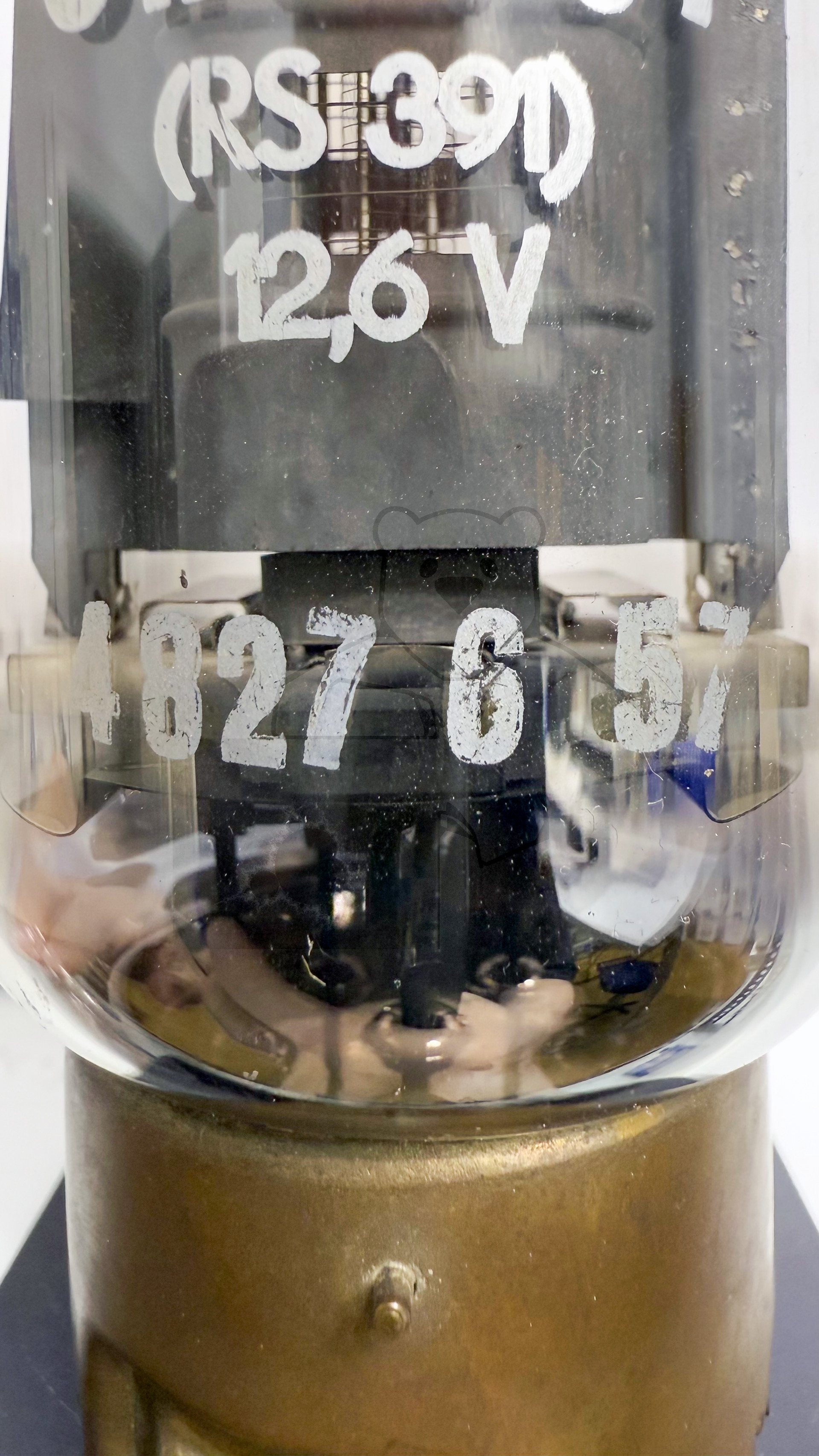

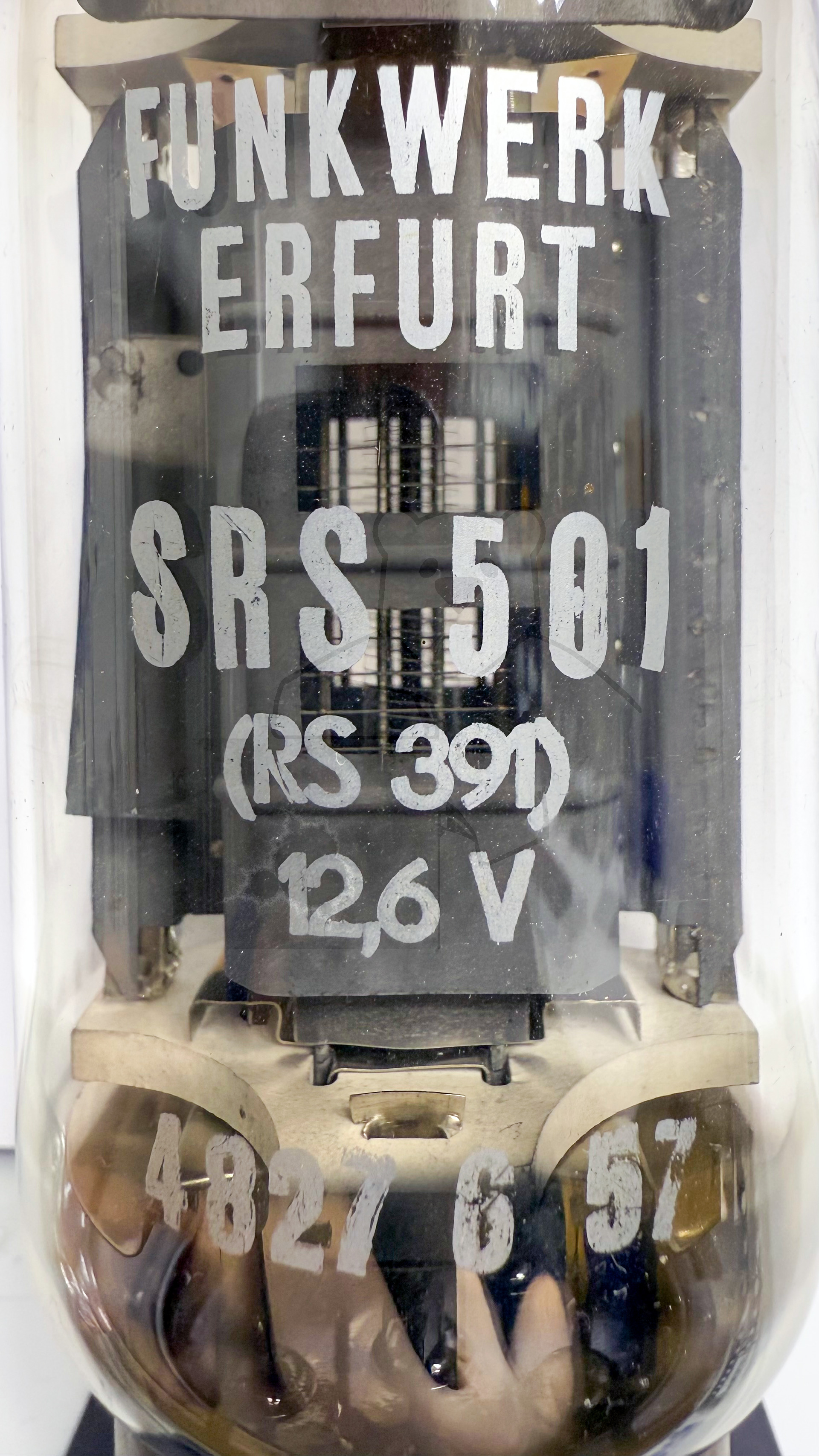

Serien Nummer	4827G57
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L24

🔎 Beschreibung der Systeme für die Röhre: SRS501

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2

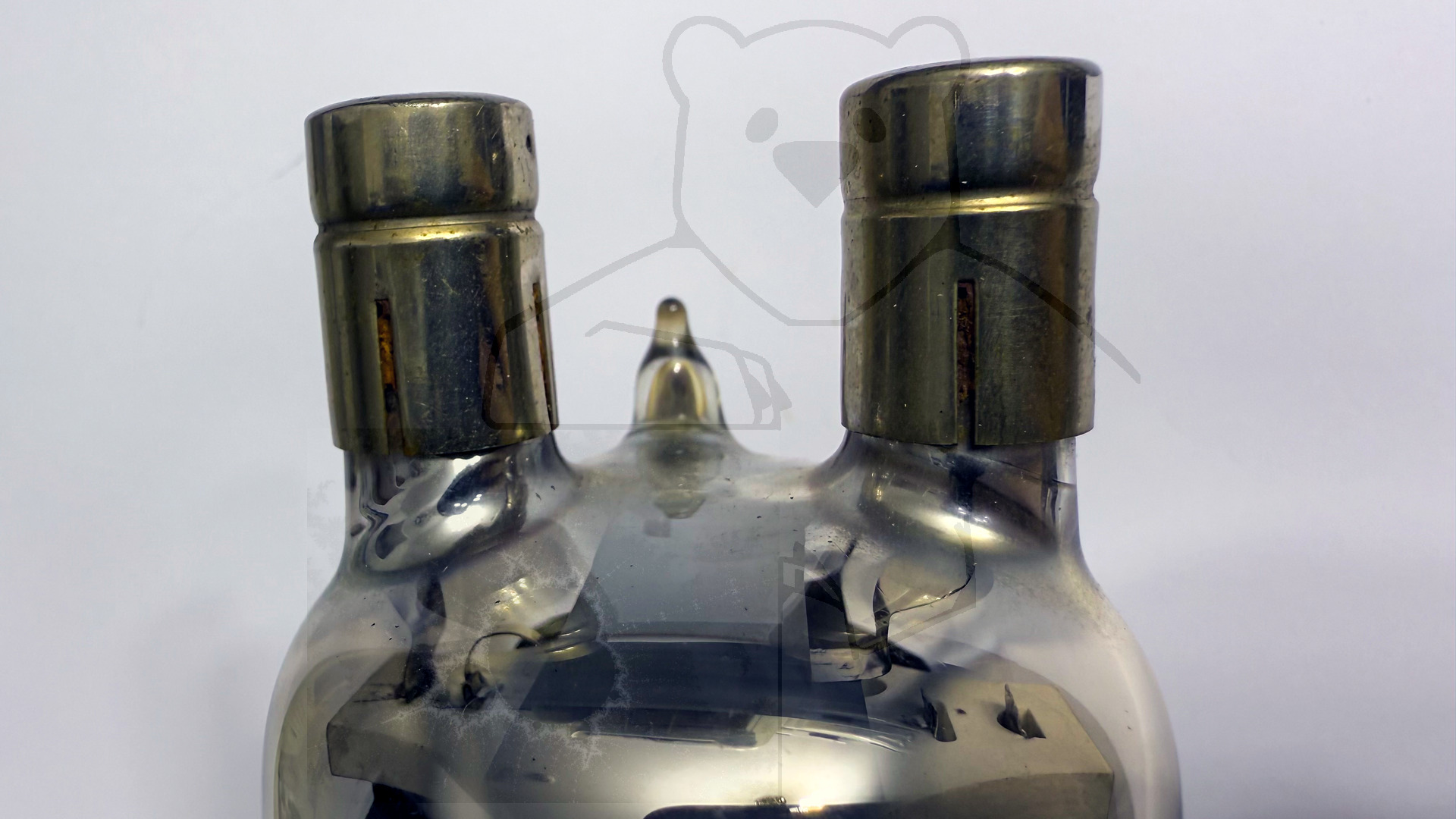

Gitter 3	Kappe G3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe A
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

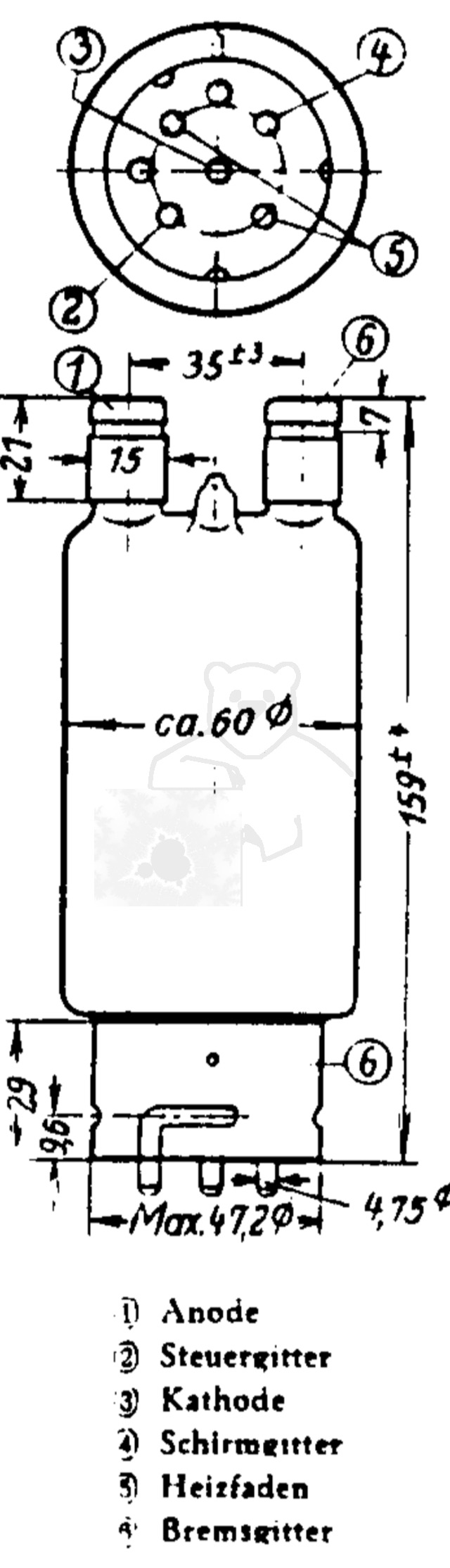

🔎 Sockelschaltung der SRS501

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: SRS501
Datenblatt RS391 Telefunken [www.tubedata.info].pdf (228 kB)
Datenblatt SRS501 VEB Phönix Röntgenröhrenwerk Rudolstadt [www.tubedata.info].pdf (4500 kB)
