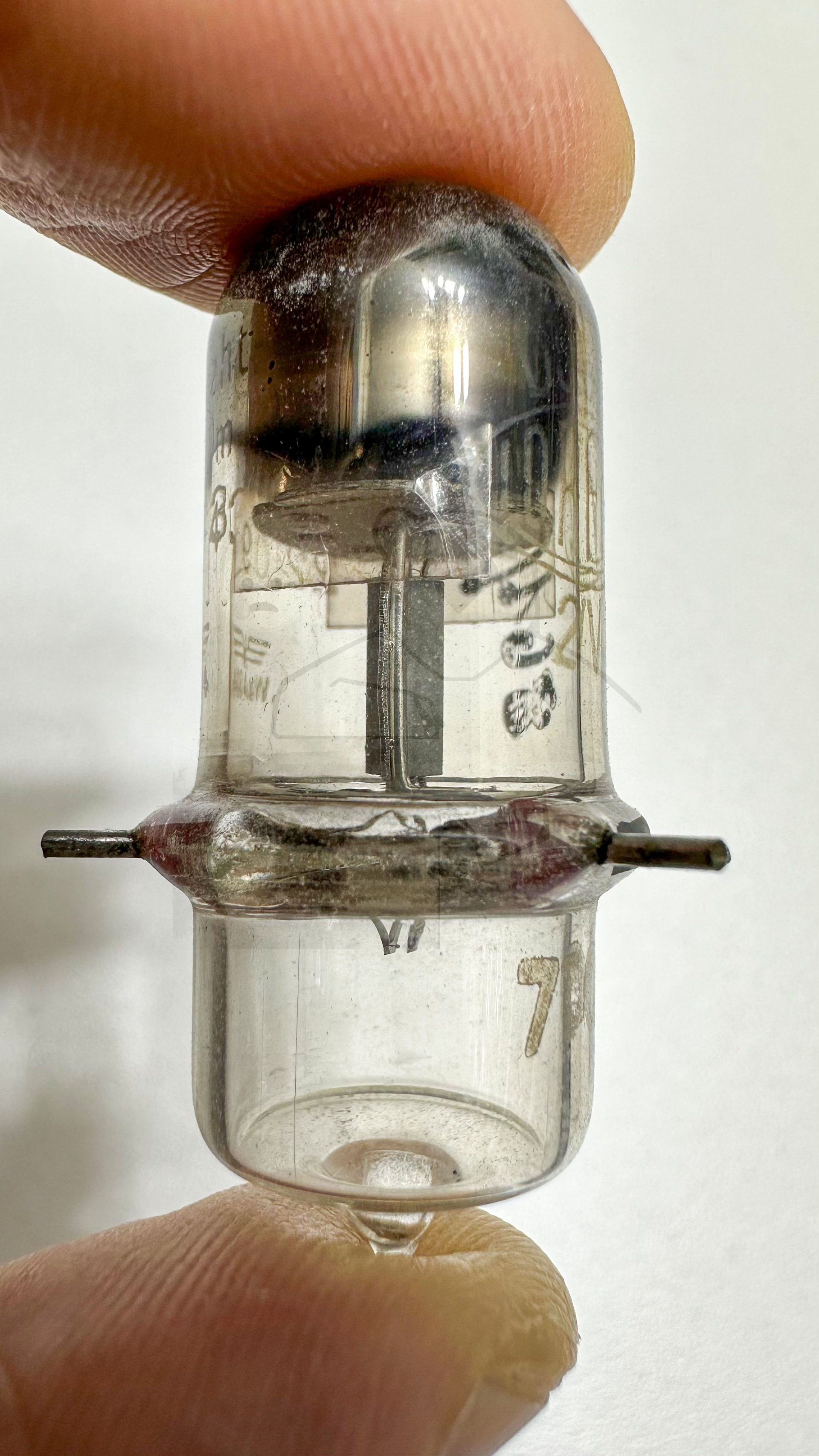

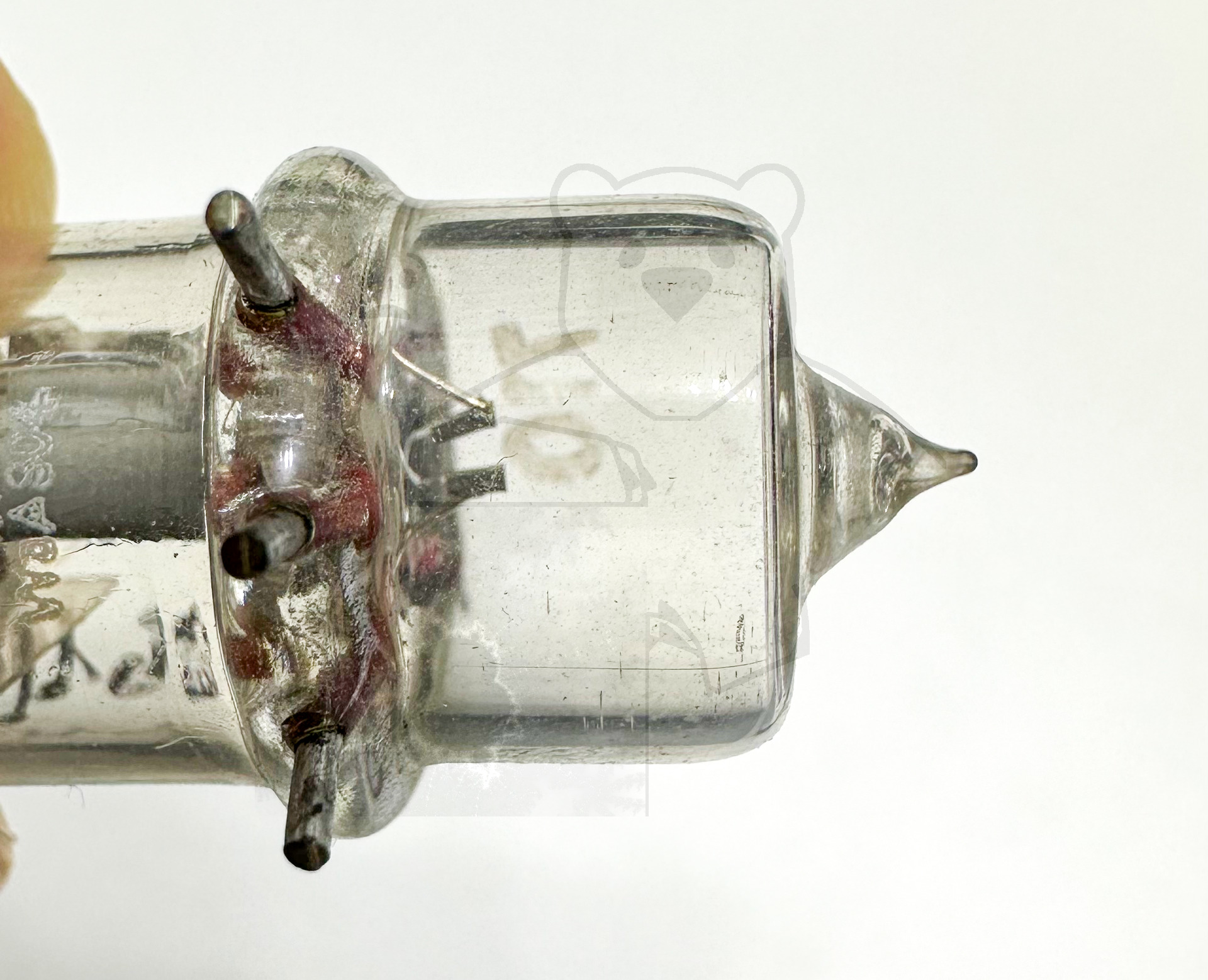

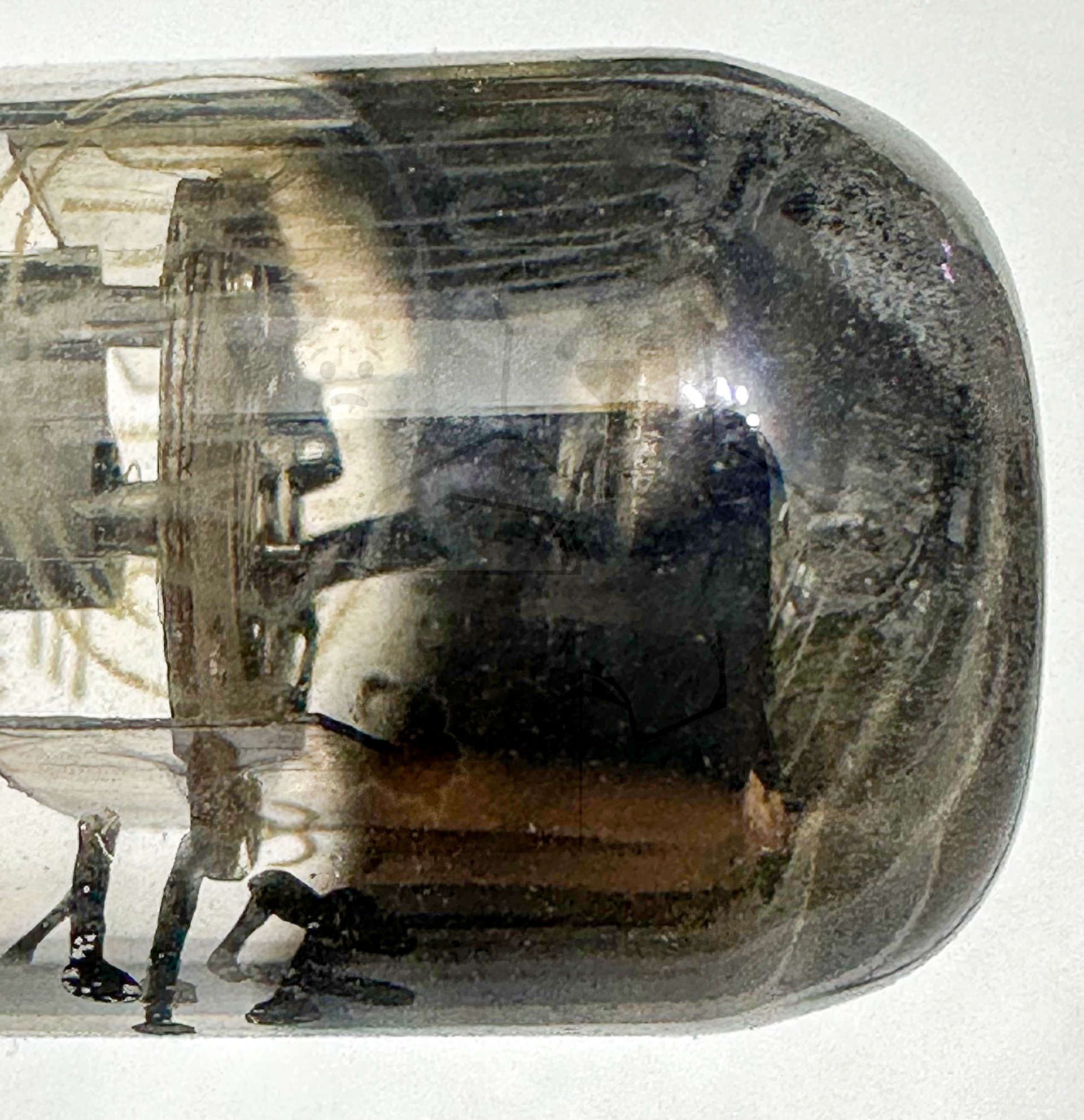

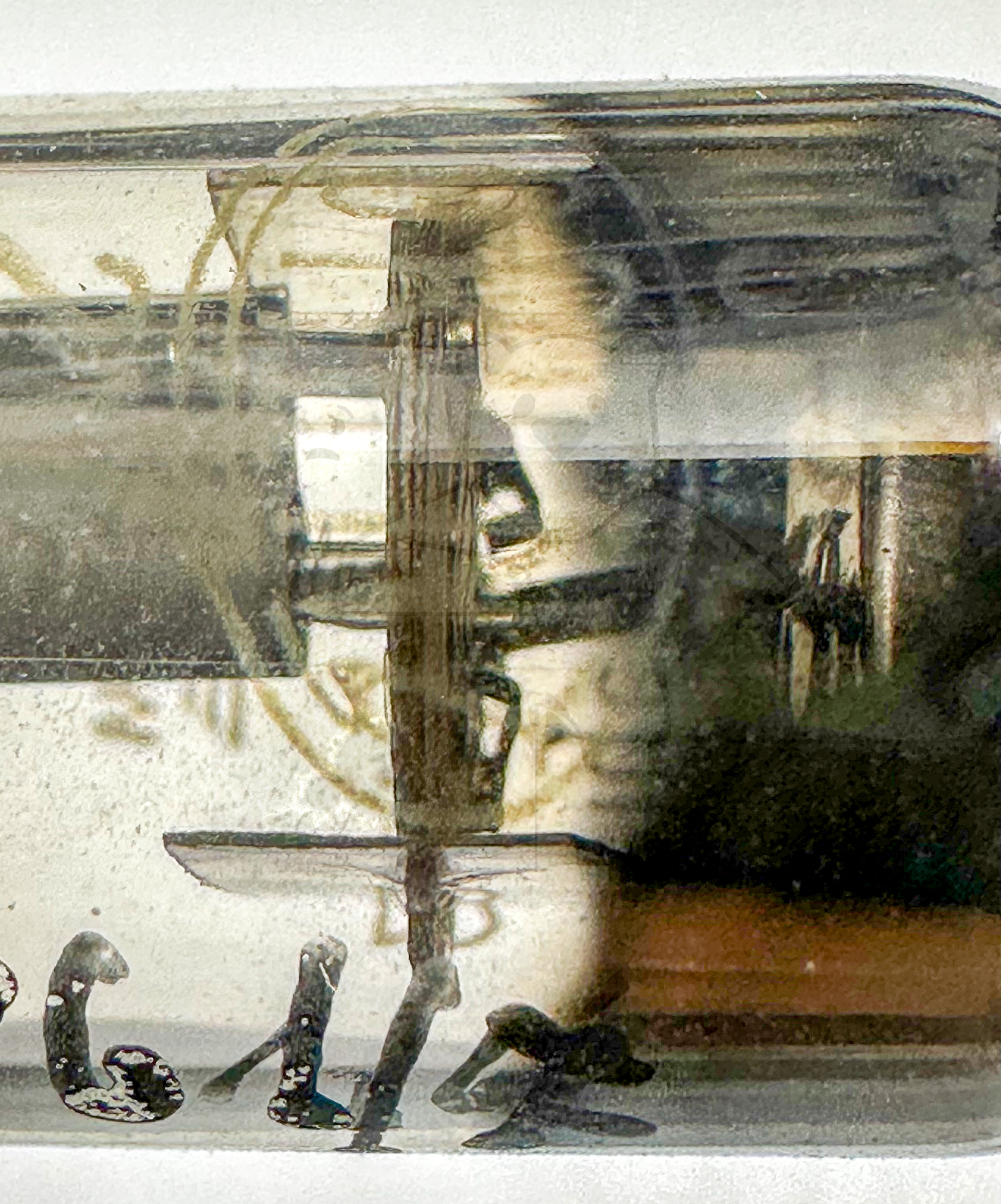

Daten und Bilder der Röhre: DS310

🔎 Beschreibung der Röhre: DS310 Inventarnummer: 04637

Name	→ DS310
Vergleichsname
Hersteller	→ Lorenz
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,78
Art der Heizung	Indirekt

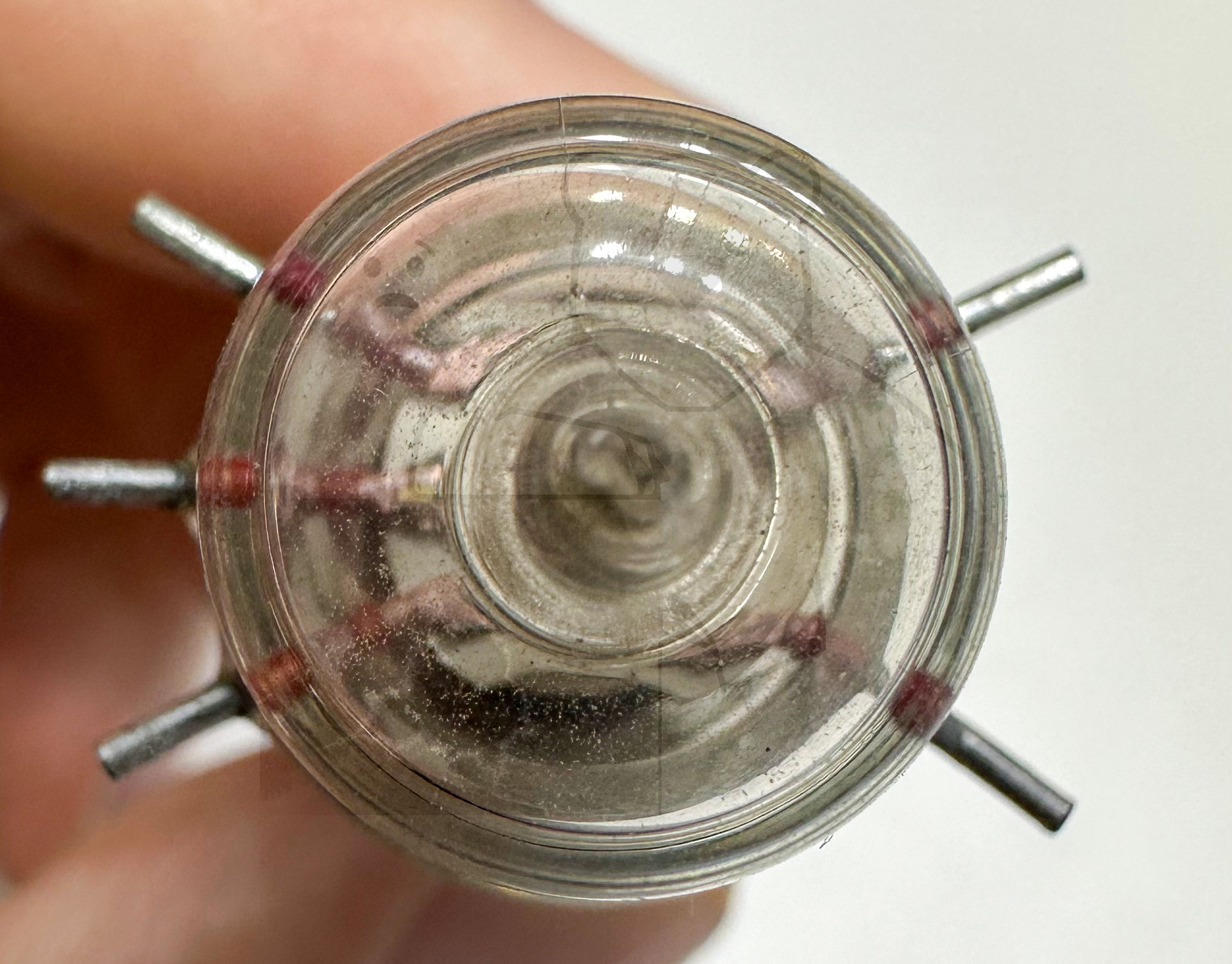

Röhren mit Sockel	→ Informationen zum Sockel: Eichelroehre → Liste aller Röhren mit: Eichelroehre
Informationen Röhrentyp
Informationen

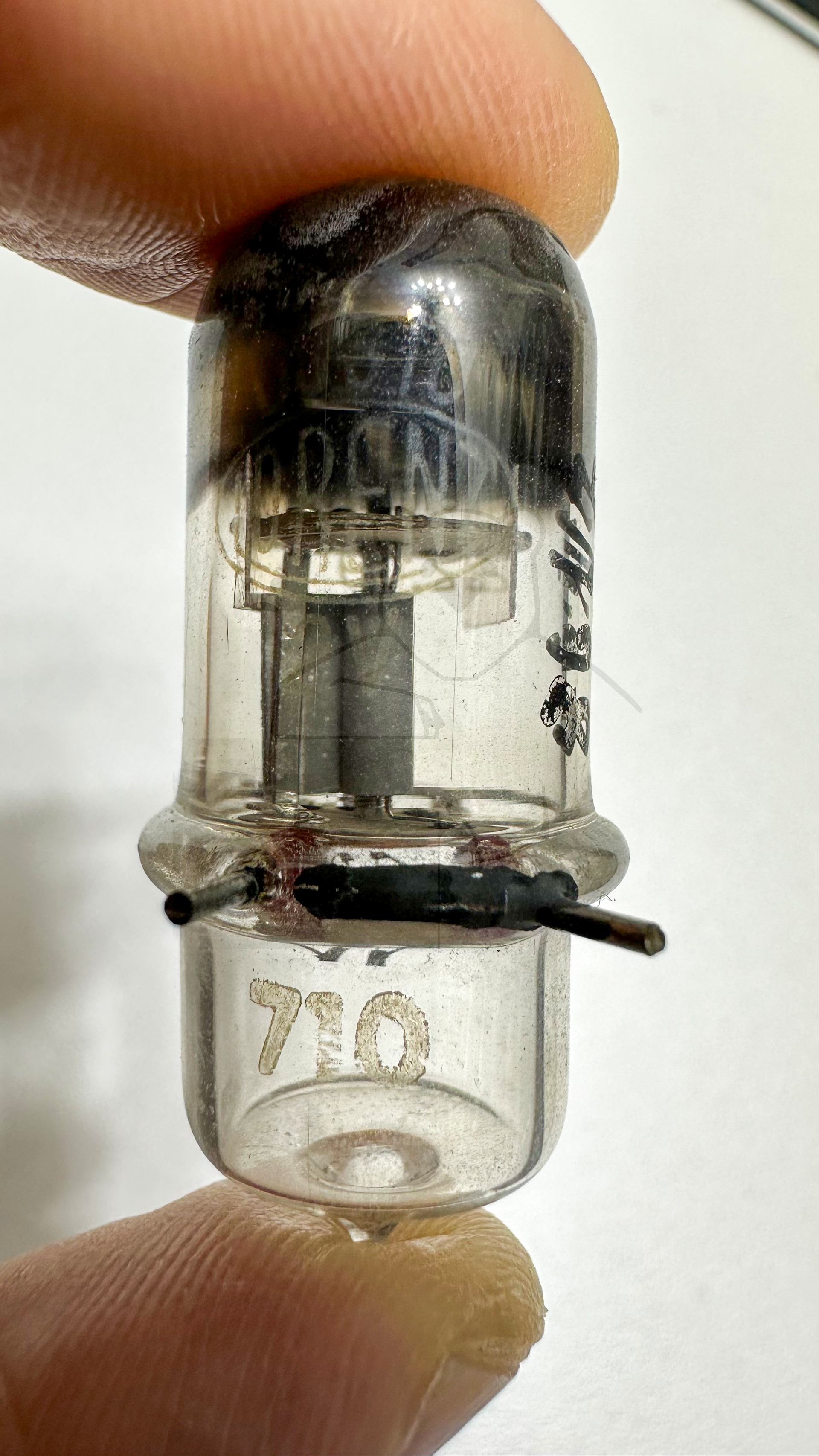

Kenn Nummer	710
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet

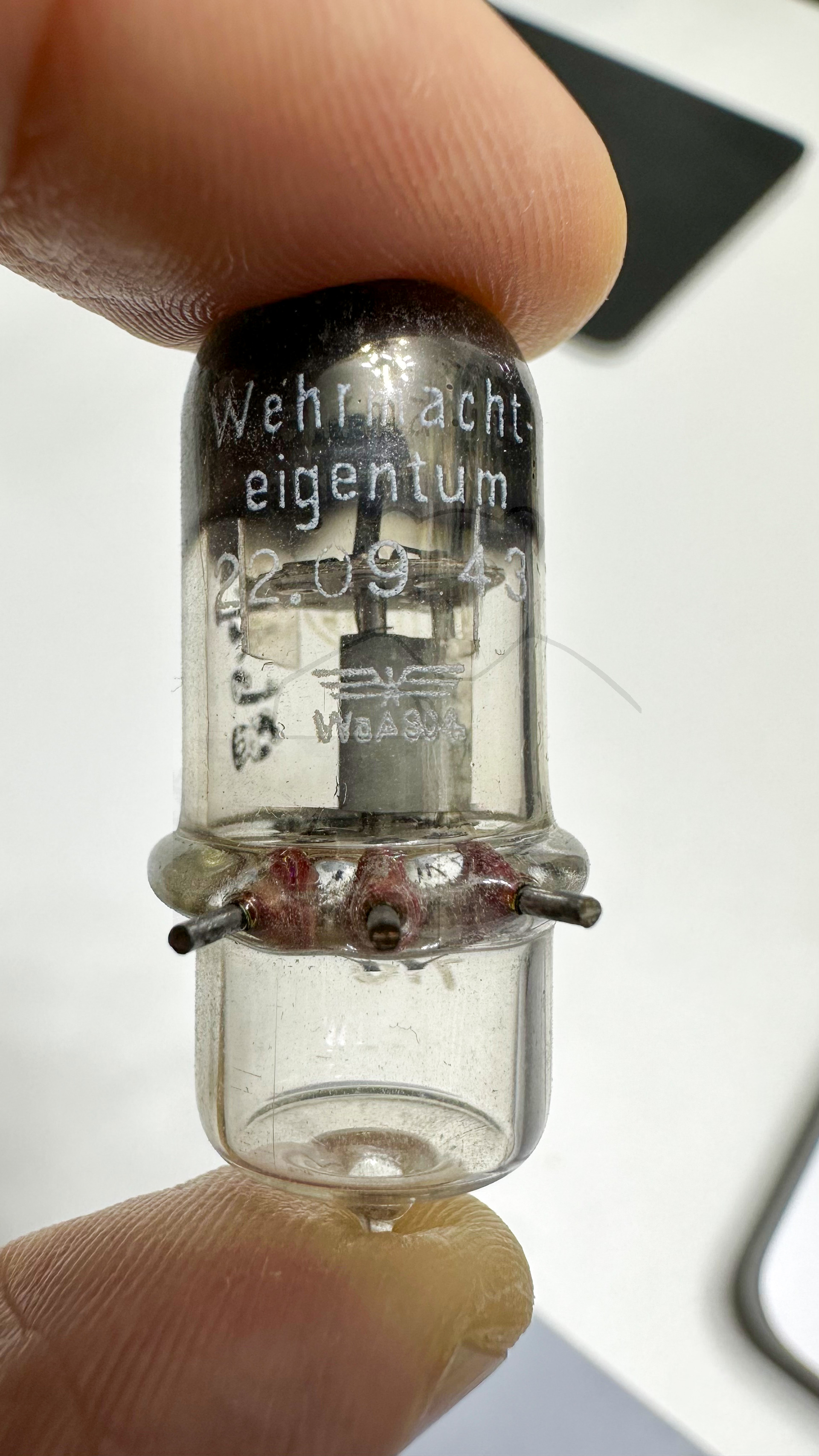

Hoheitszeichen	Wehrmacht Eigentum, Reichsadler, 22.09.43, WsA904 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L16

🔎 Beschreibung der Systeme für die Röhre: DS310

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	h, h
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DS310

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: DS310
Datenblatt DS310 Lorenz [www.tubedata.info].pdf (98 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
