đ Beschreibung der Röhre: DF25 Inventarnummer: 04619
| Name | â DF25 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 1,2 |
| Heizstrom (AmpĂšre) | 0,025 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Loktal, 8pol. â Liste aller Röhren mit: Loktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | 'STEG' Hanau |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Umverpackung HĂ€ndler |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44b |
đ Beschreibung der Systeme fĂŒr die Röhre: DF25
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 6 |
| Gitter 2 | 3 |
| Gitter 3 | 4, 5, 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 4, 5, 7 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der DF25
Bildquelle: Neuberger RPM 370-1 Messkarte
đ DatenblĂ€tter zur Röhre: DF25
Pruefkarte DF25 - Funke W19 Roehrenpruefer.pdf (164 kB)
Pruefkarte DF25 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DF25

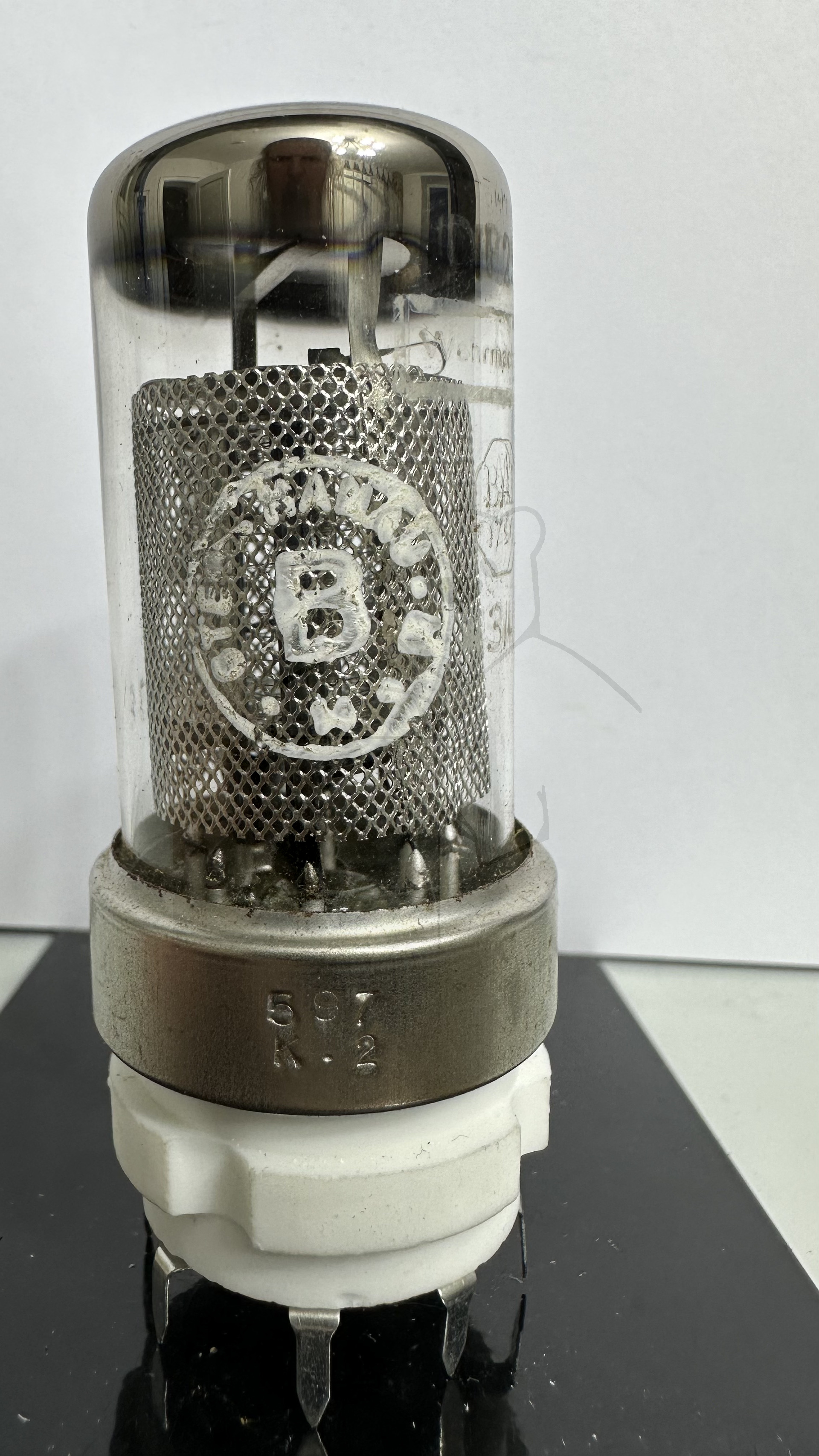

Röhre DF25 #4619 Bild 1
