đ Beschreibung der Röhre: AZ11 Inventarnummer: 04609
| Name | â AZ11 đș Mit Video |
| Vergleichsname | |
| Hersteller | â R-F-T |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1,1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | 01/55 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S37a |
đ Beschreibung der Systeme fĂŒr die Röhre: AZ11
| System 1 | |
| Kathode | 2 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | 5 |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der AZ11
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu AZ11
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/JO92YAzFPU0 (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: AZ11
Anwendung AZ11 Funkwerk Röhren Dokumente.pdf (1837 kB)
Datenblatt AZ11 Philips.pdf (26 kB)
Datenblatt AZ11 RFT.pdf (53 kB)
Datenblatt AZ11 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (1018 kB)
Datenblatt AZ11 Telefunken Version 1.pdf (138 kB)
Pruefkarte AZ11 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte AZ11 - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: AZ11

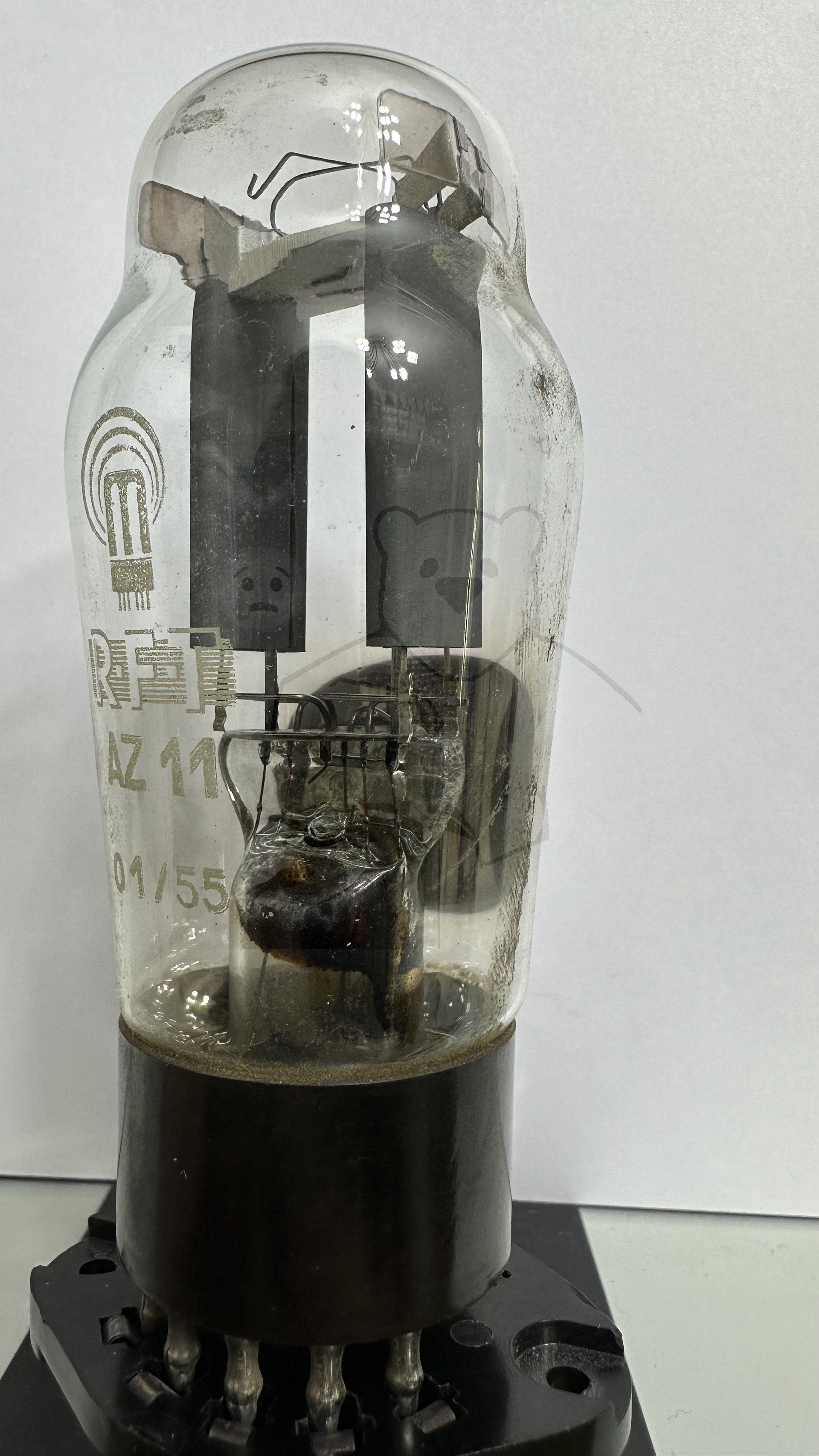

Röhre AZ11 #4609 Bild 1

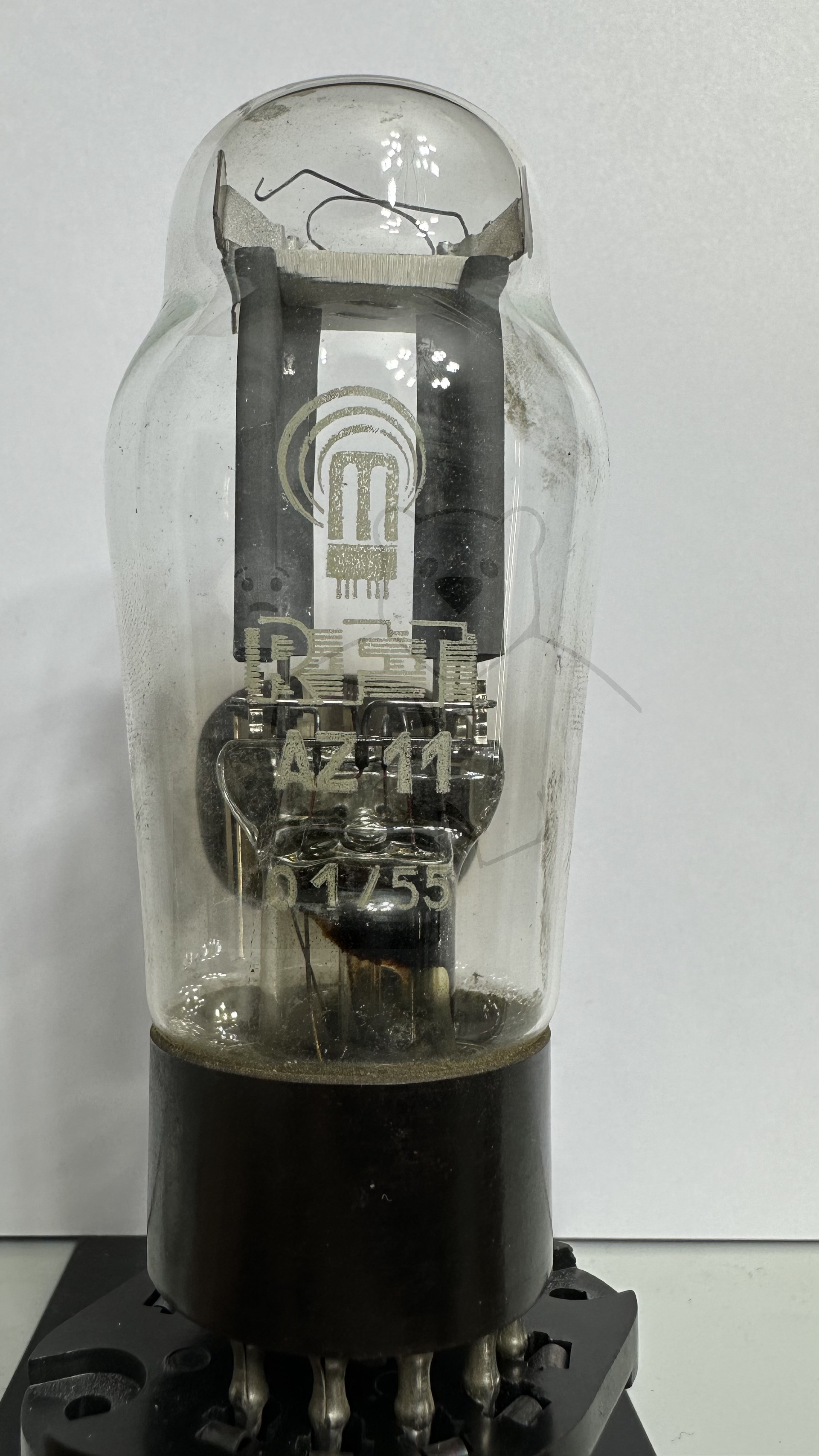

Röhre AZ11 #4609 Bild 2
