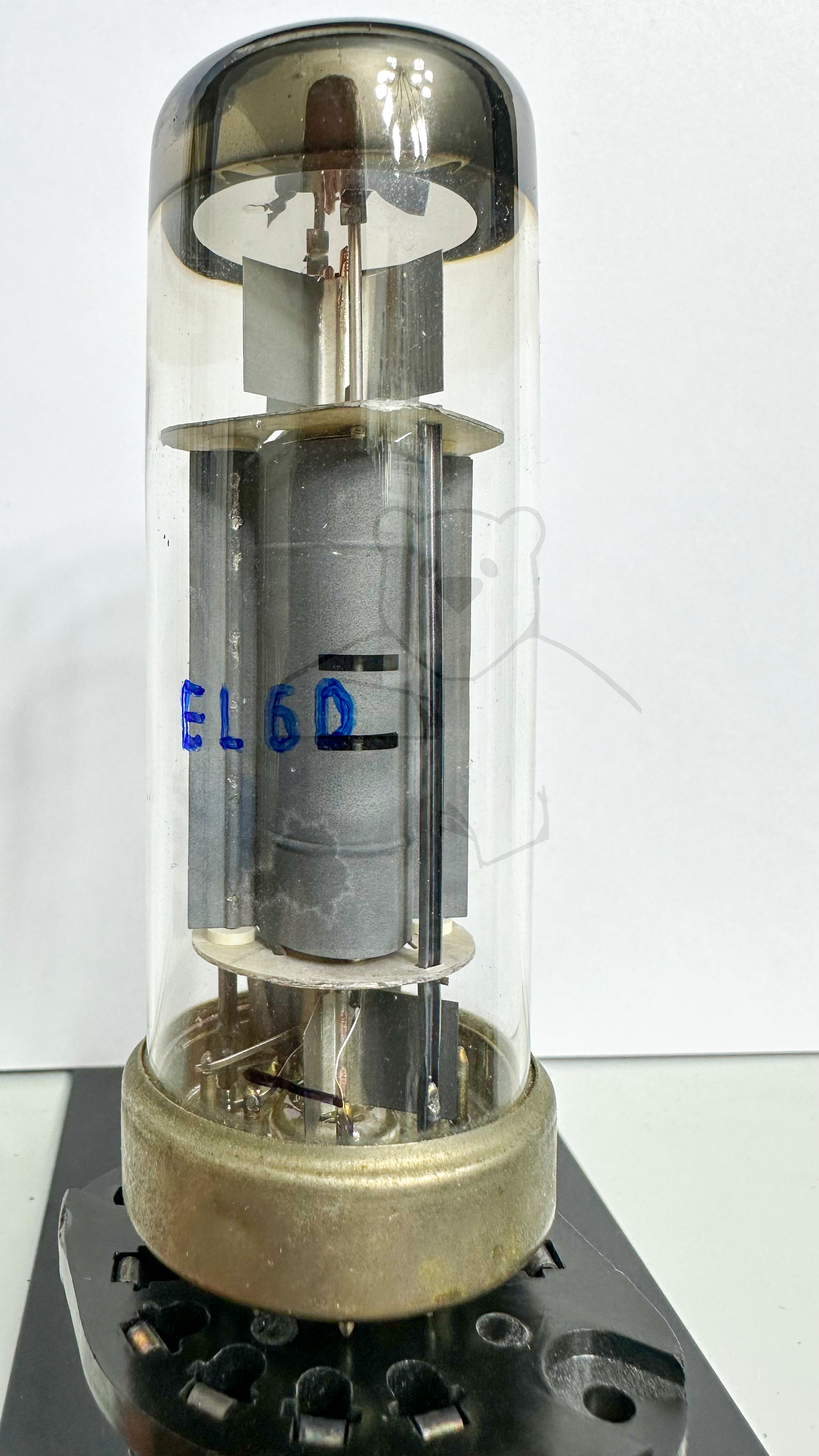

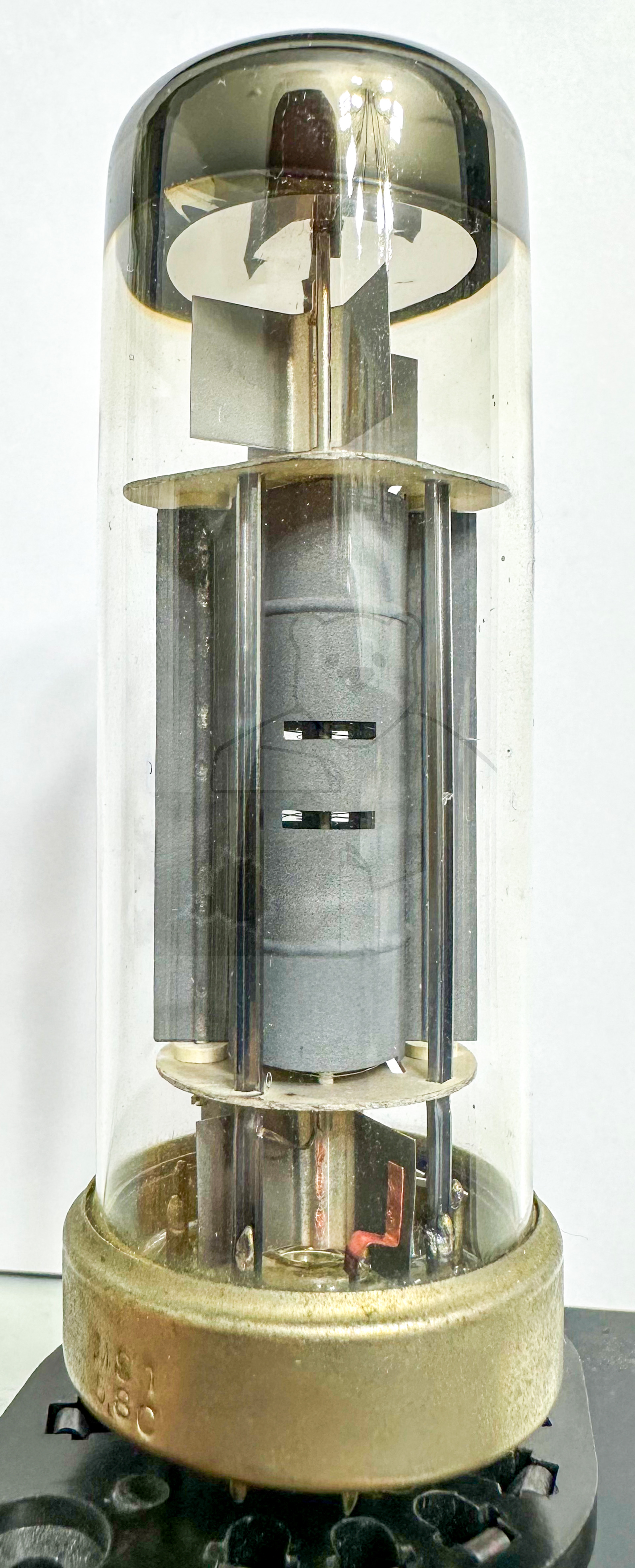

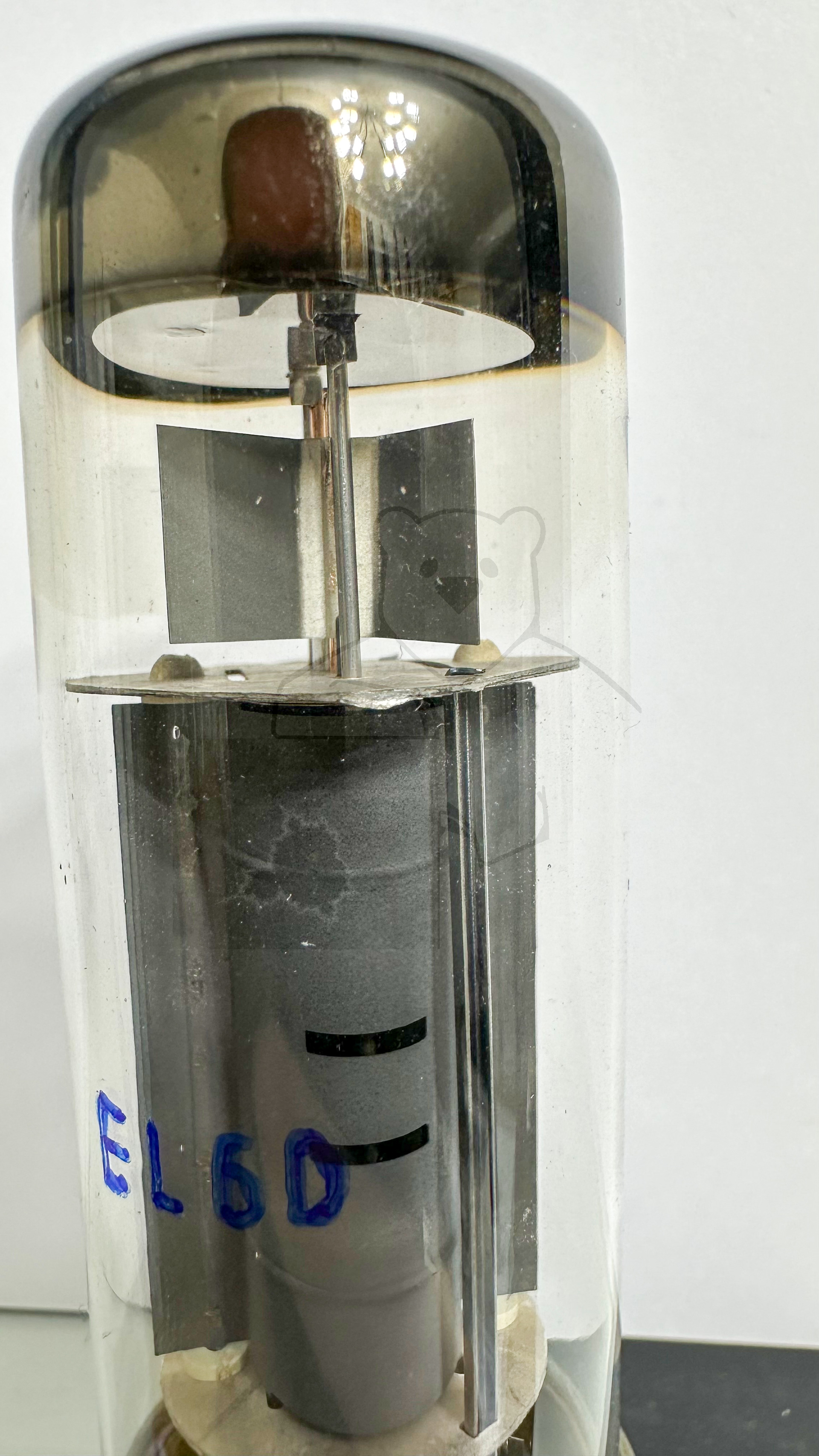

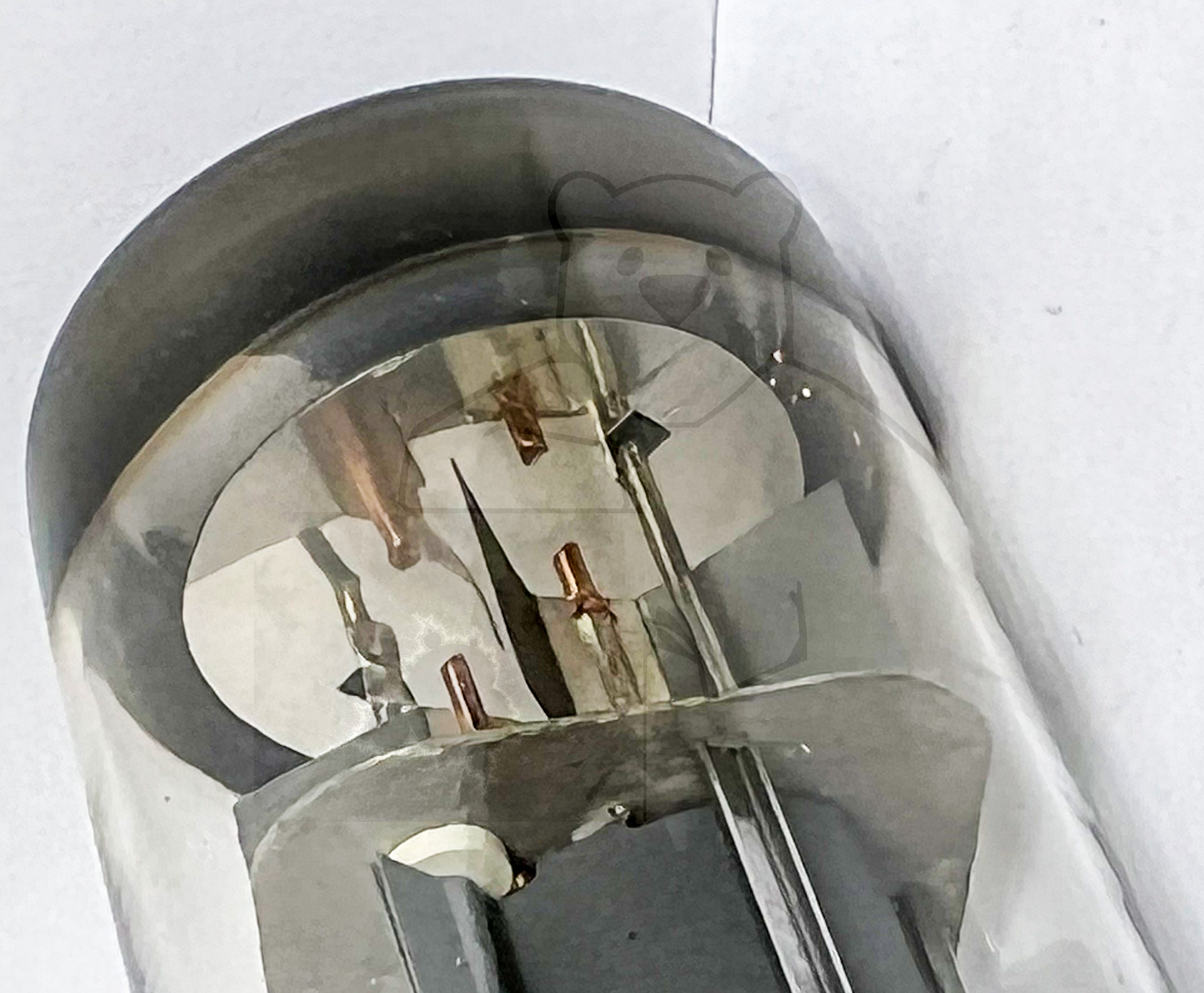

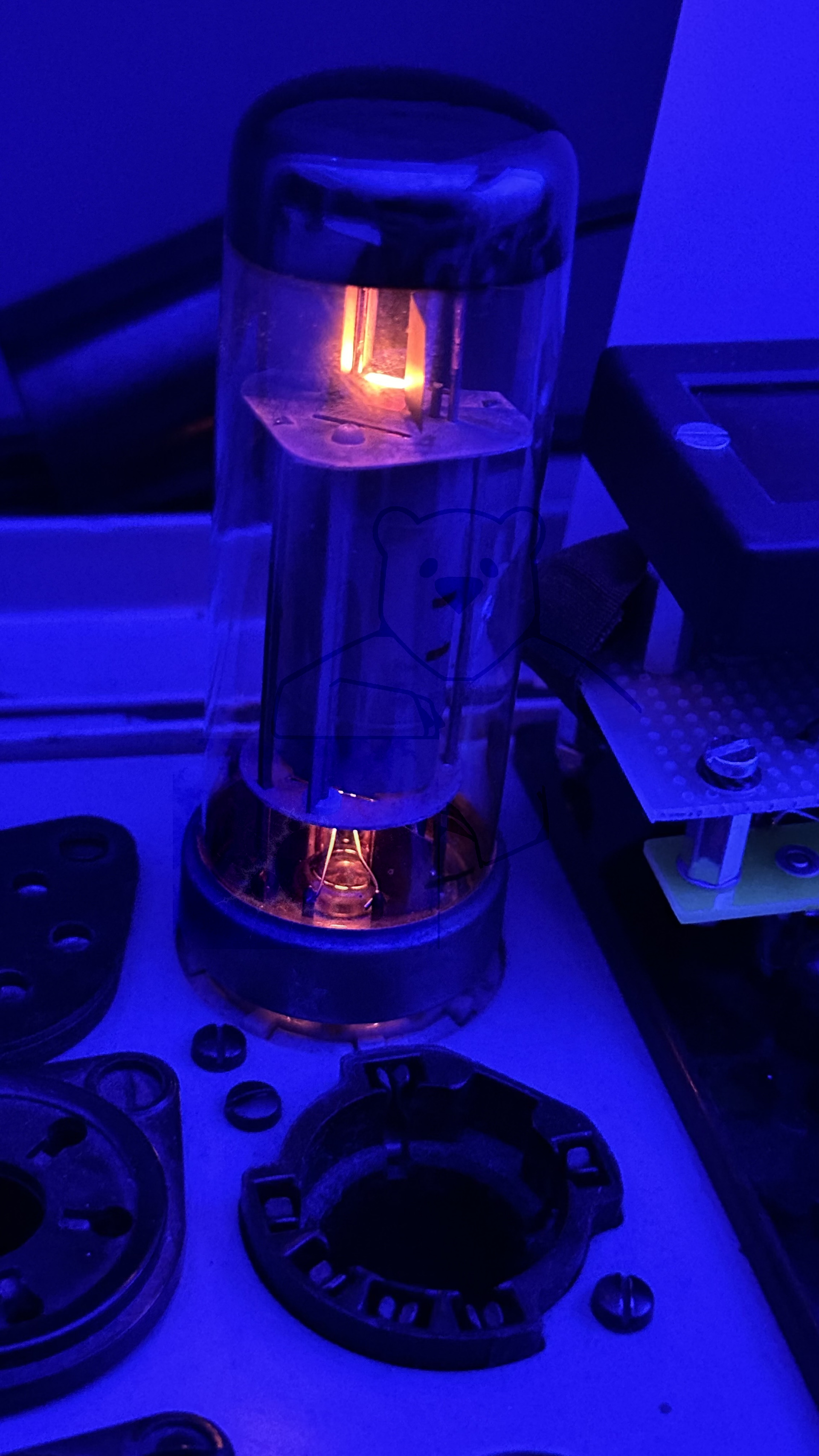

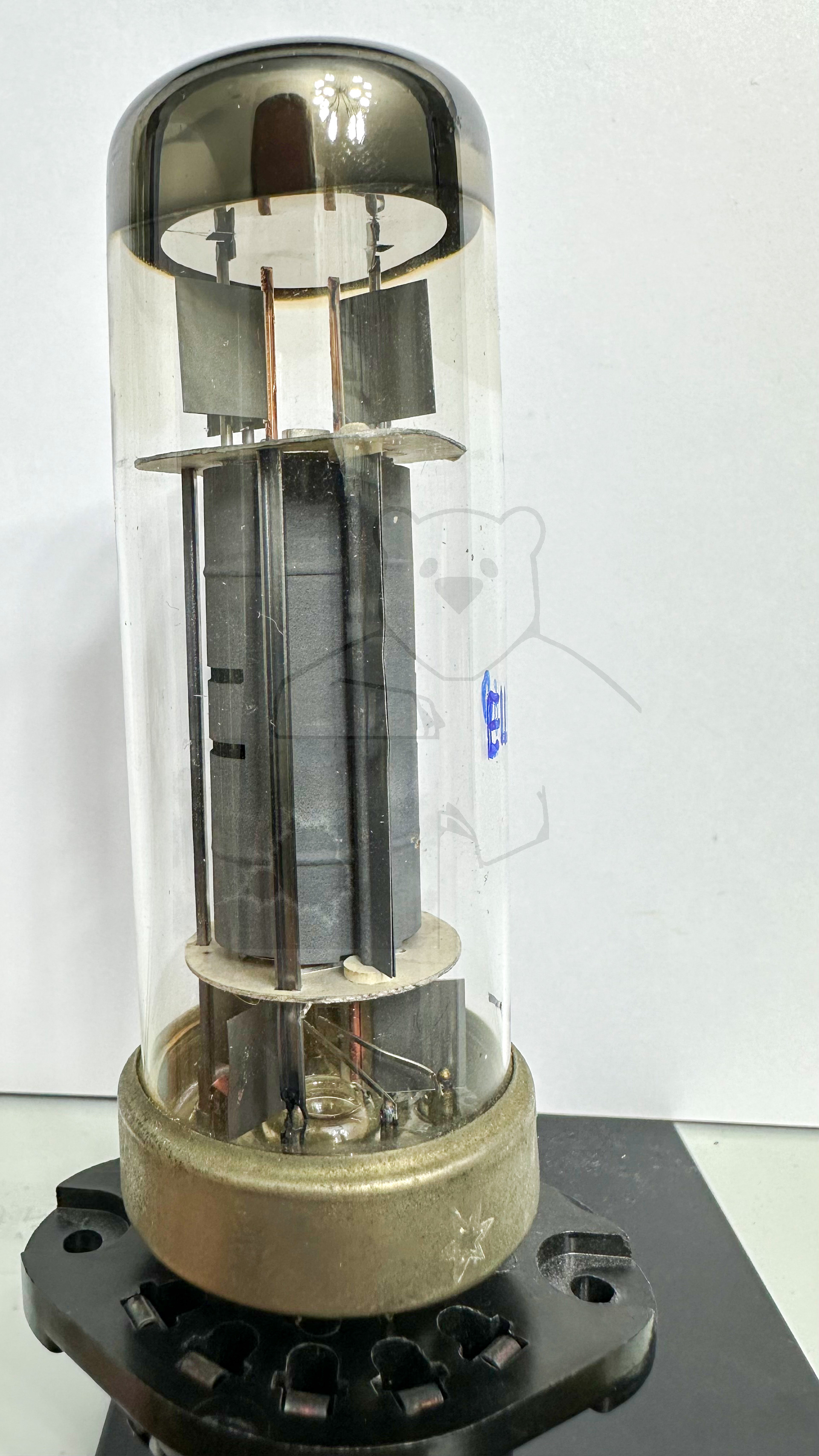

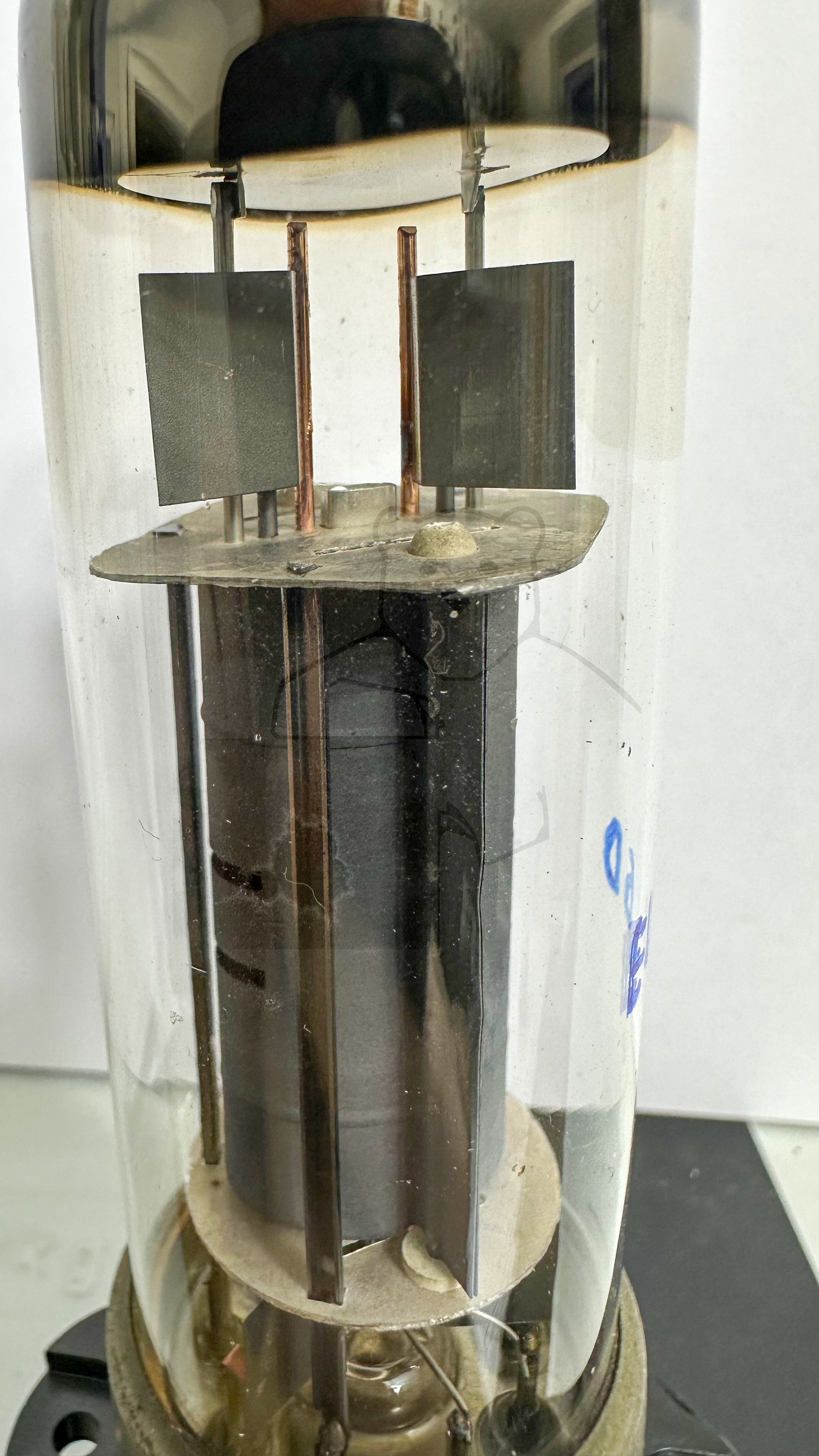

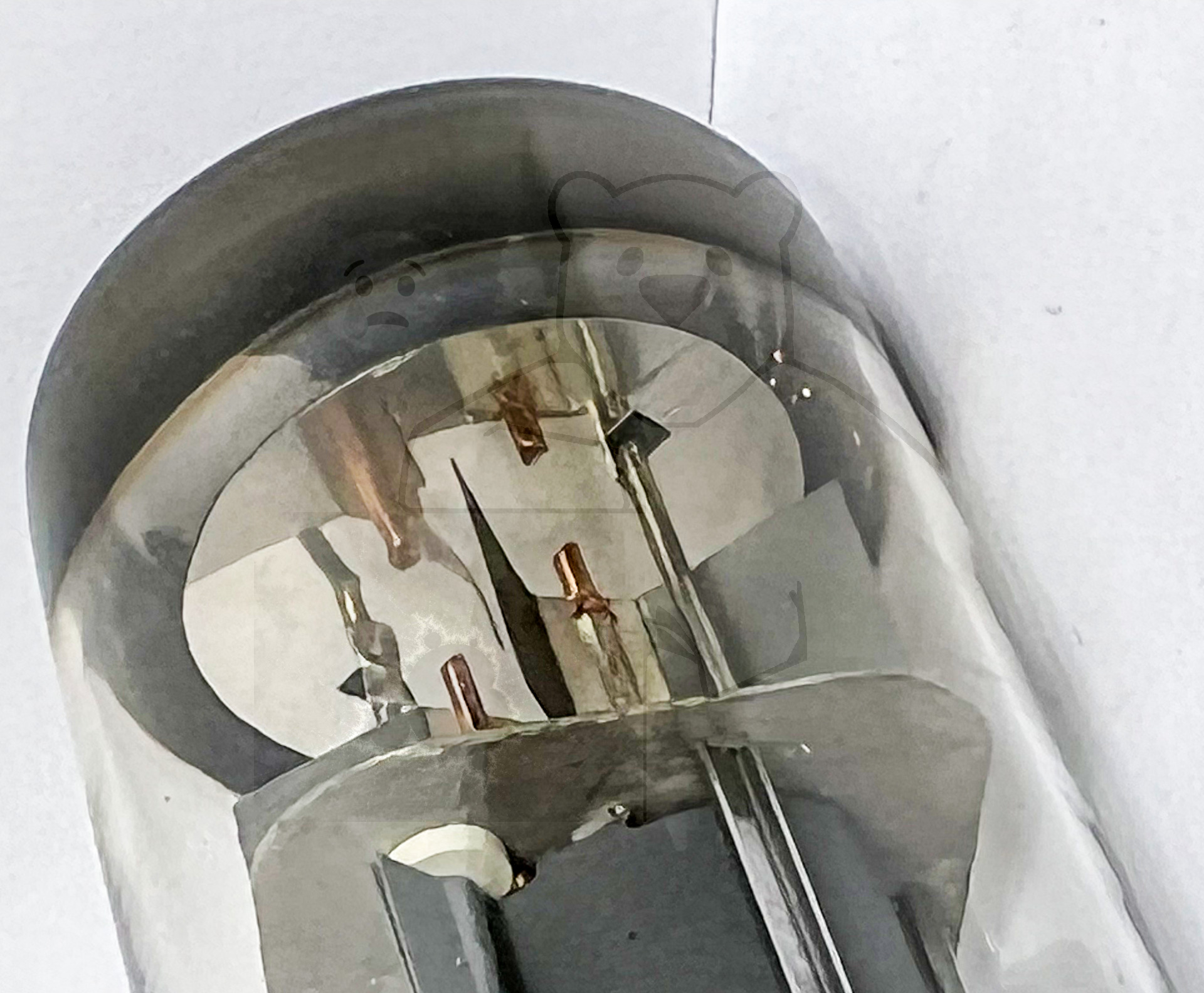

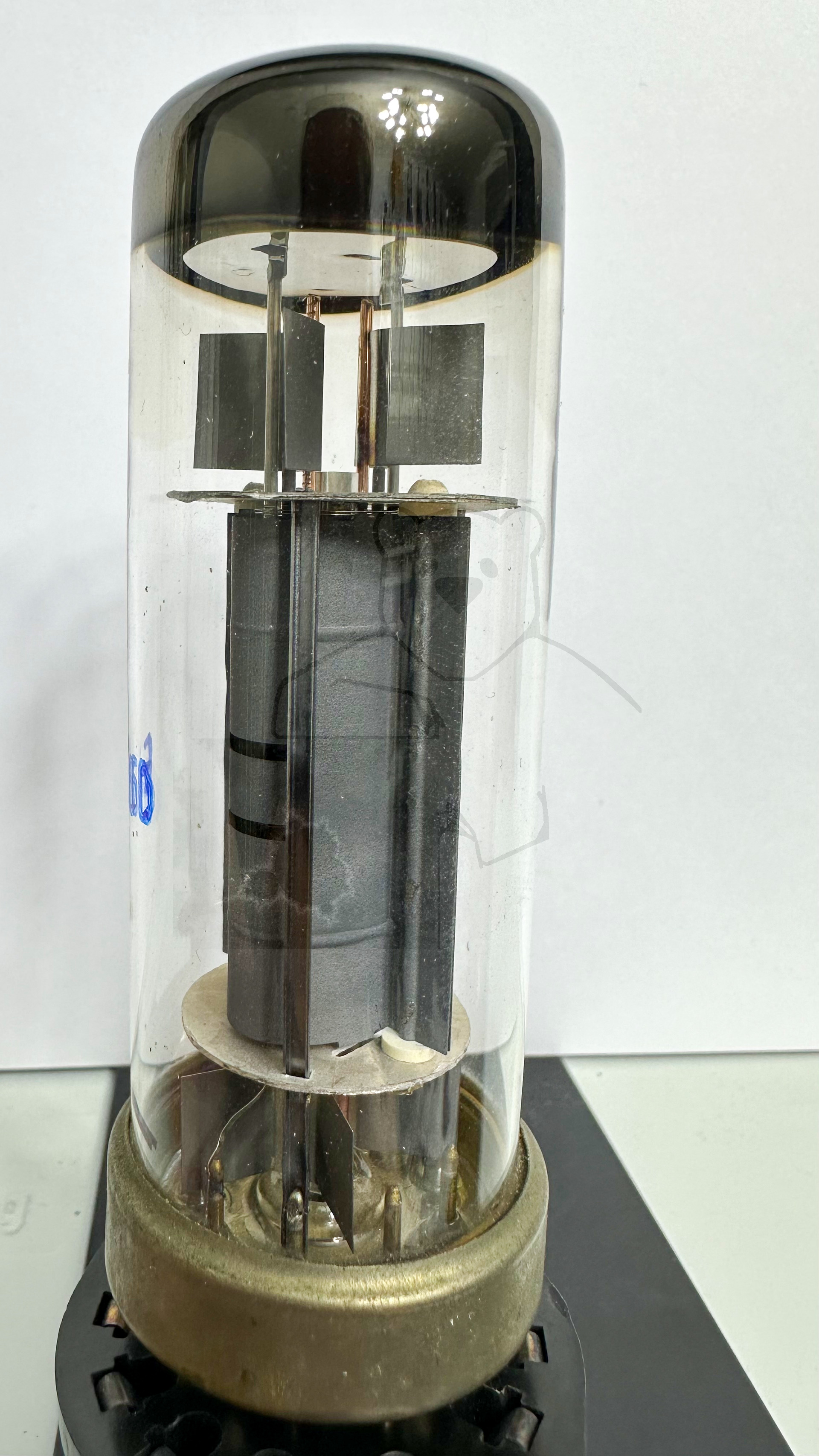

Daten und Bilder der Röhre: EL60

🔎 Beschreibung der Röhre: EL60 Inventarnummer: 04535

Name	→ EL60 📺 Mit Video
Vergleichsname
Hersteller	→ Philips
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,5
Art der Heizung	Indirekt

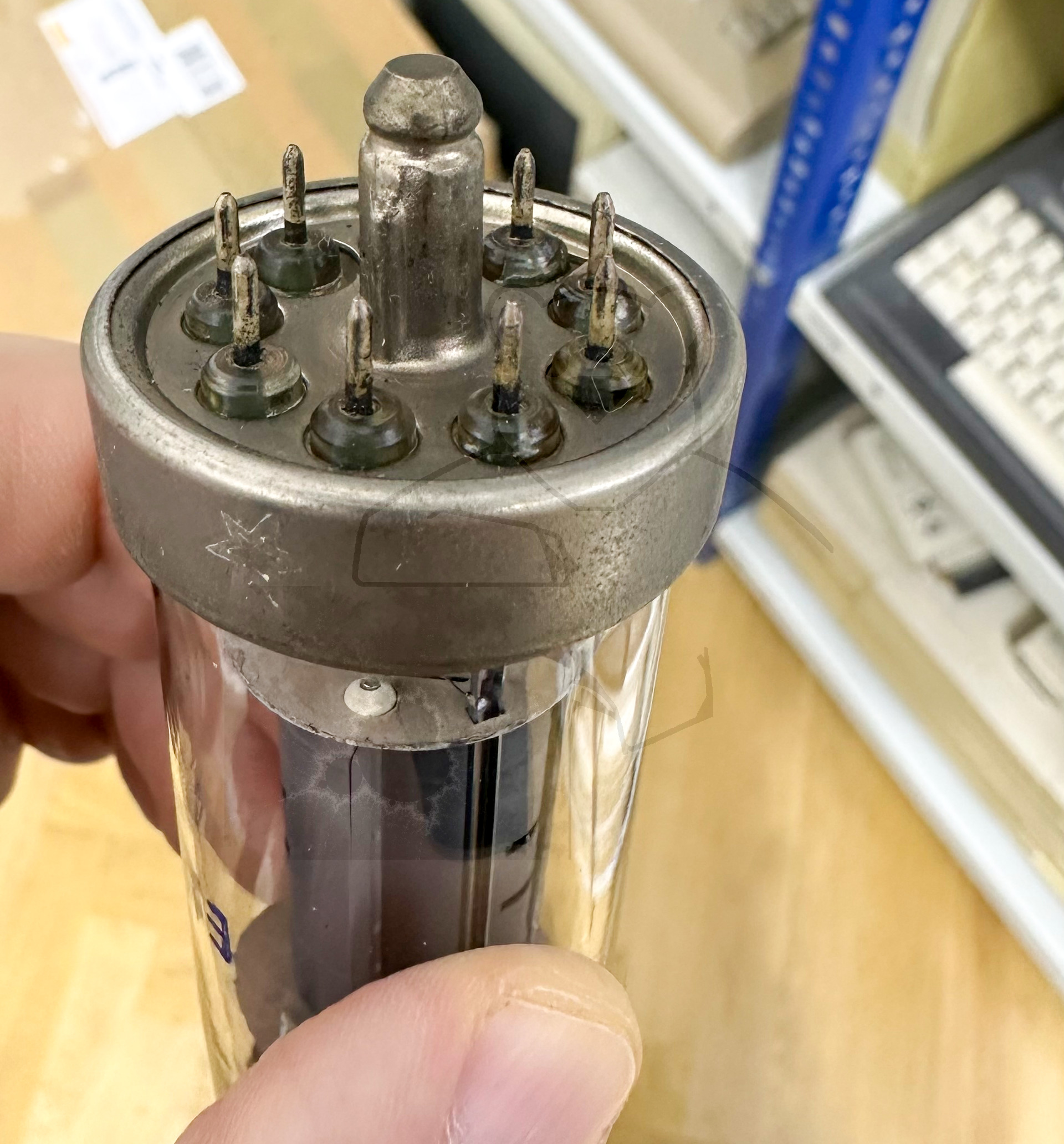

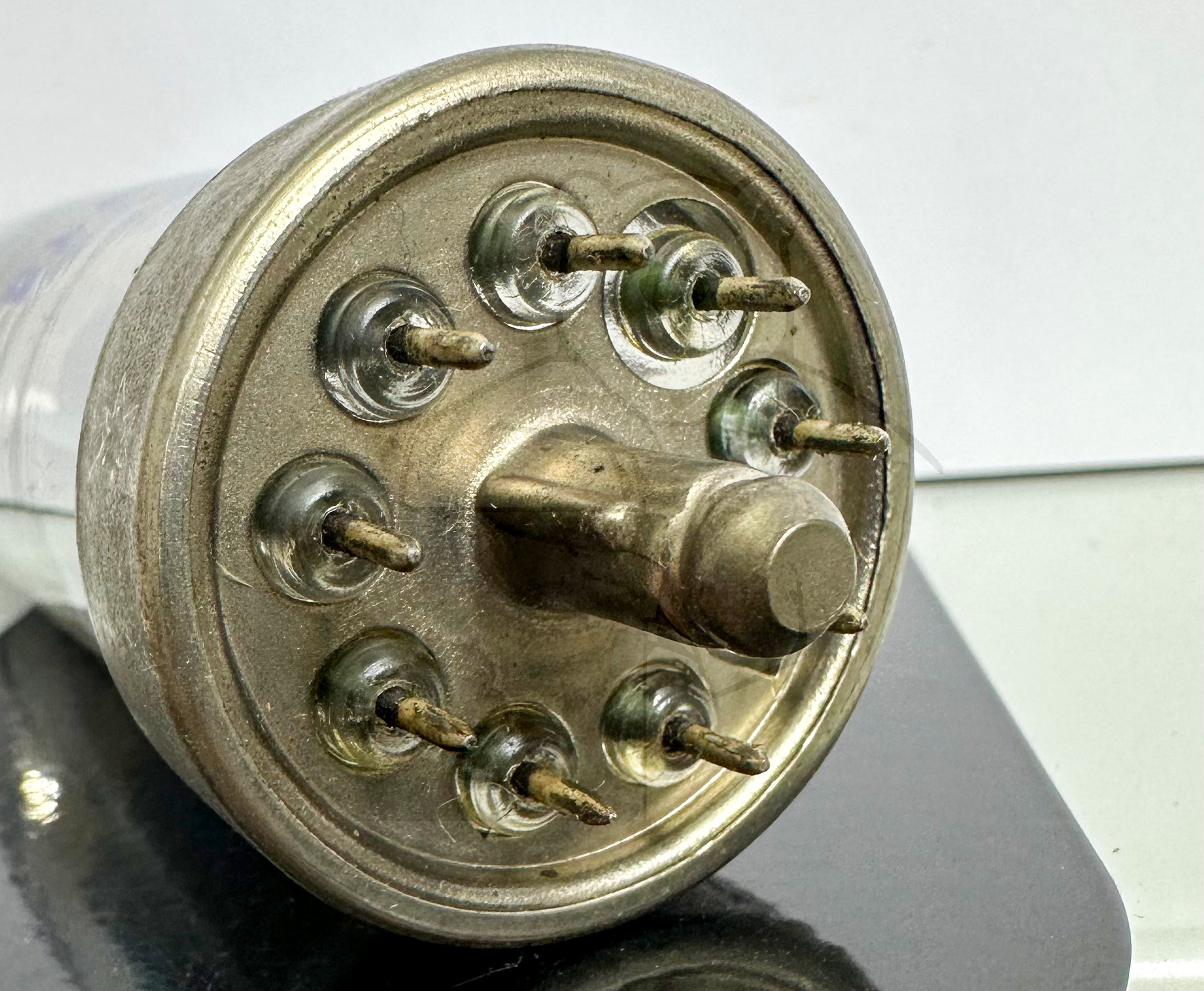

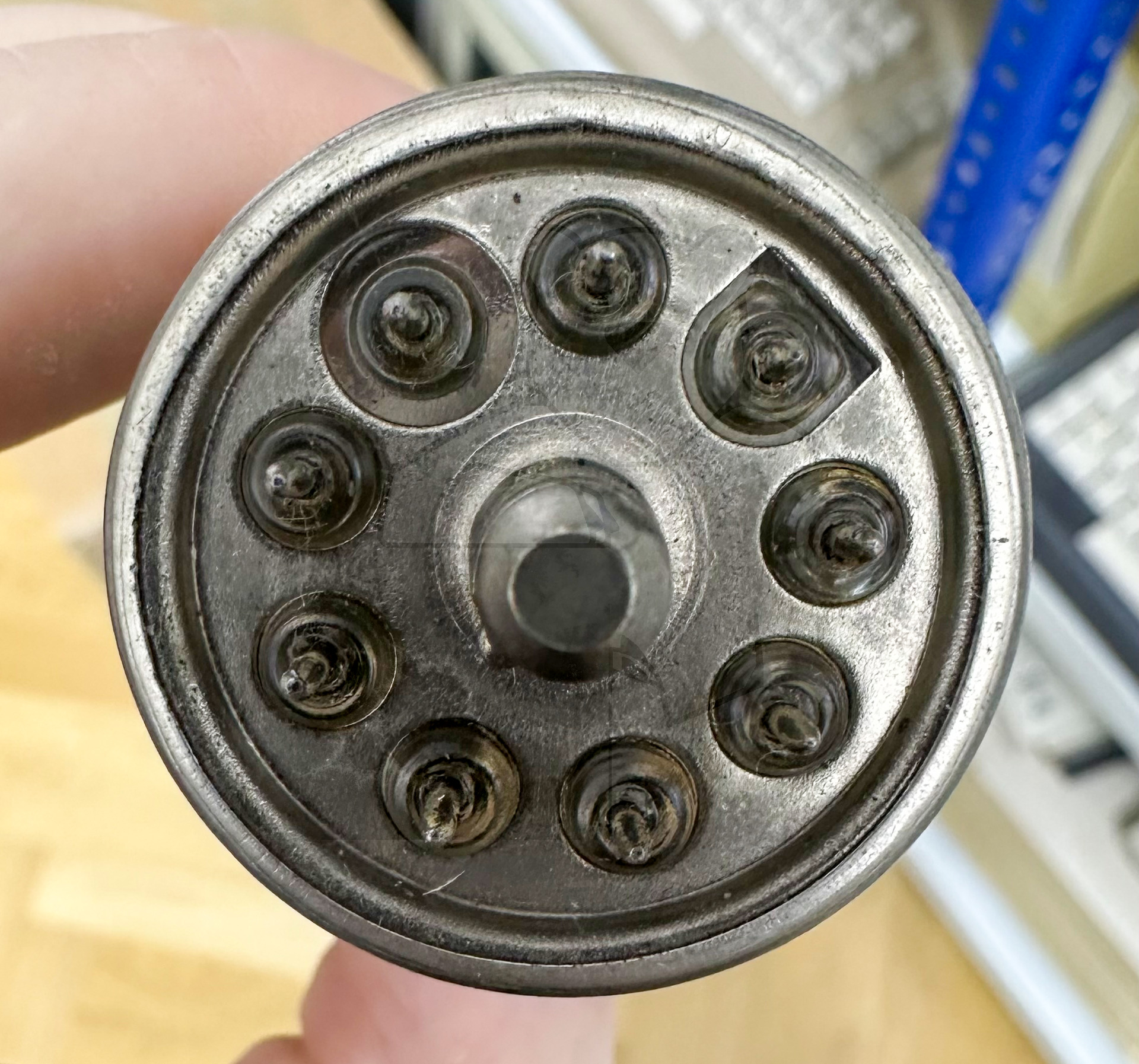

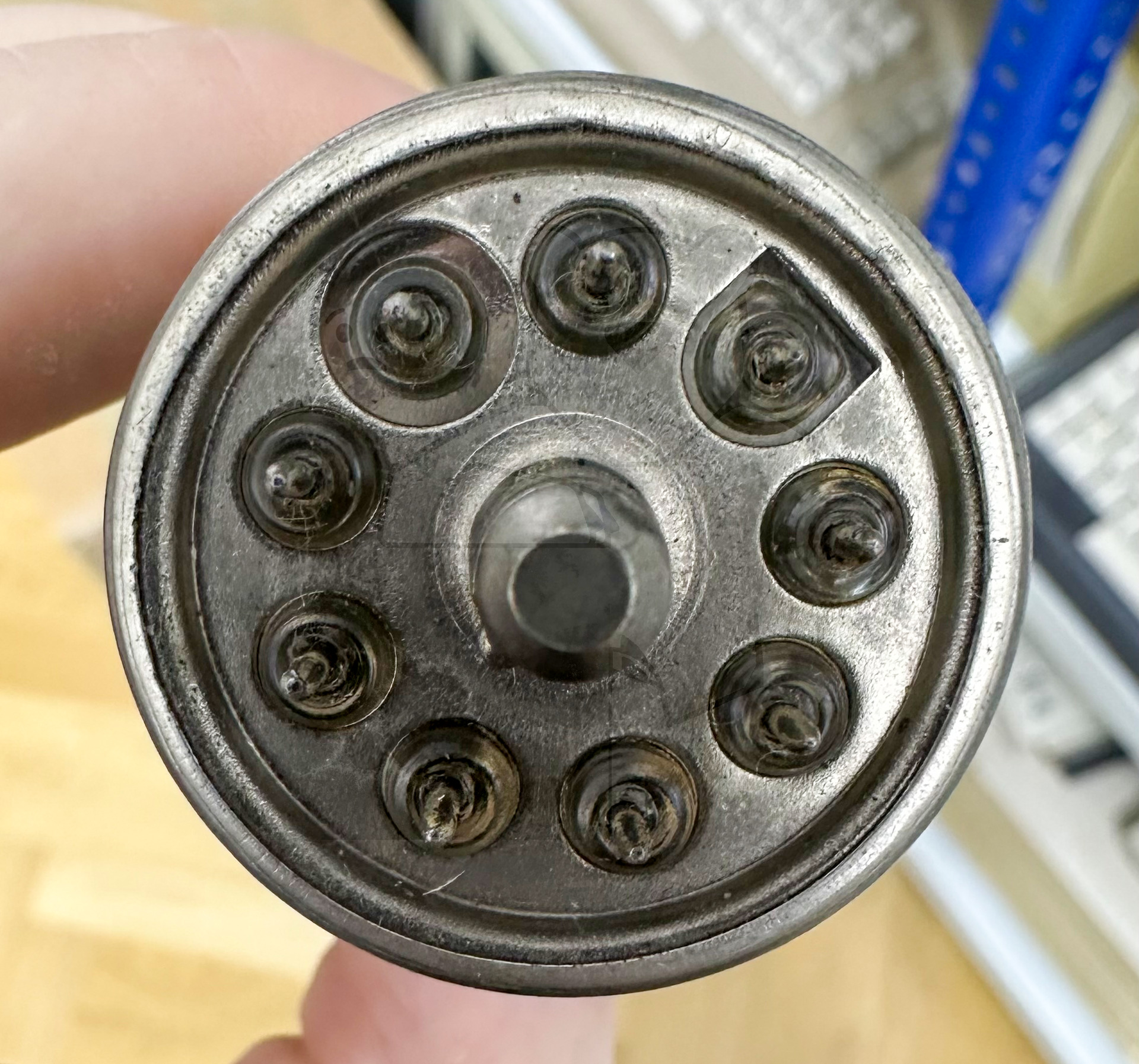

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 9pol. → Liste aller Röhren mit: Loktal, 9pol.
Informationen Röhrentyp	Die → EL60 besitzt das selbe Röhrensystem wie die → EL34, aber mit einem 9 poligen Loktal-Sockel. Die → EL60 wurde vor der → EL34 produziert, fand aber Aufgrund des Sockels keinen Anklang und wurde dann mit einem Oktal-Sockel ausgestsattet und als → EL34 vertrieben.
Informationen
Kenn Nummer

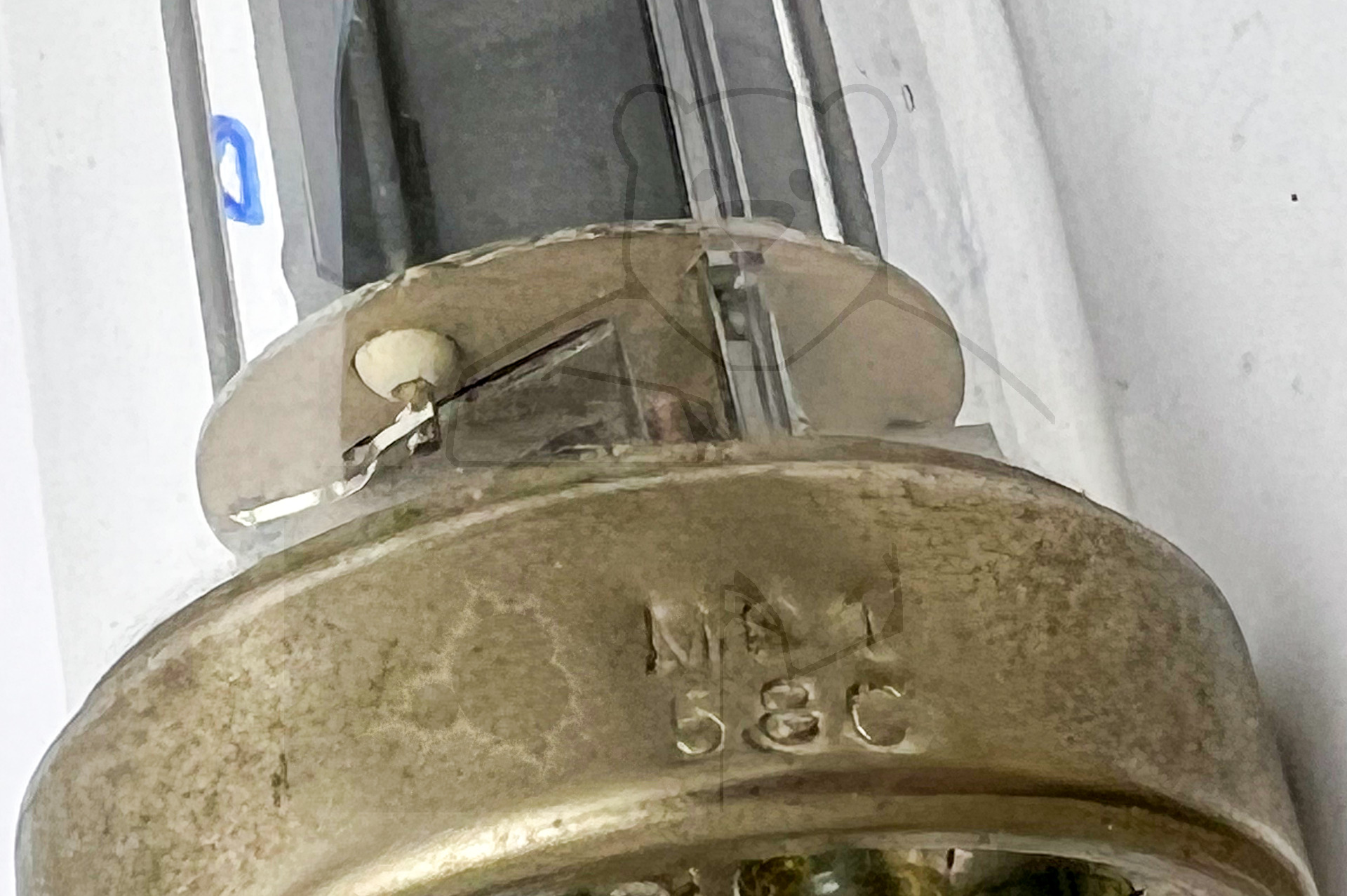

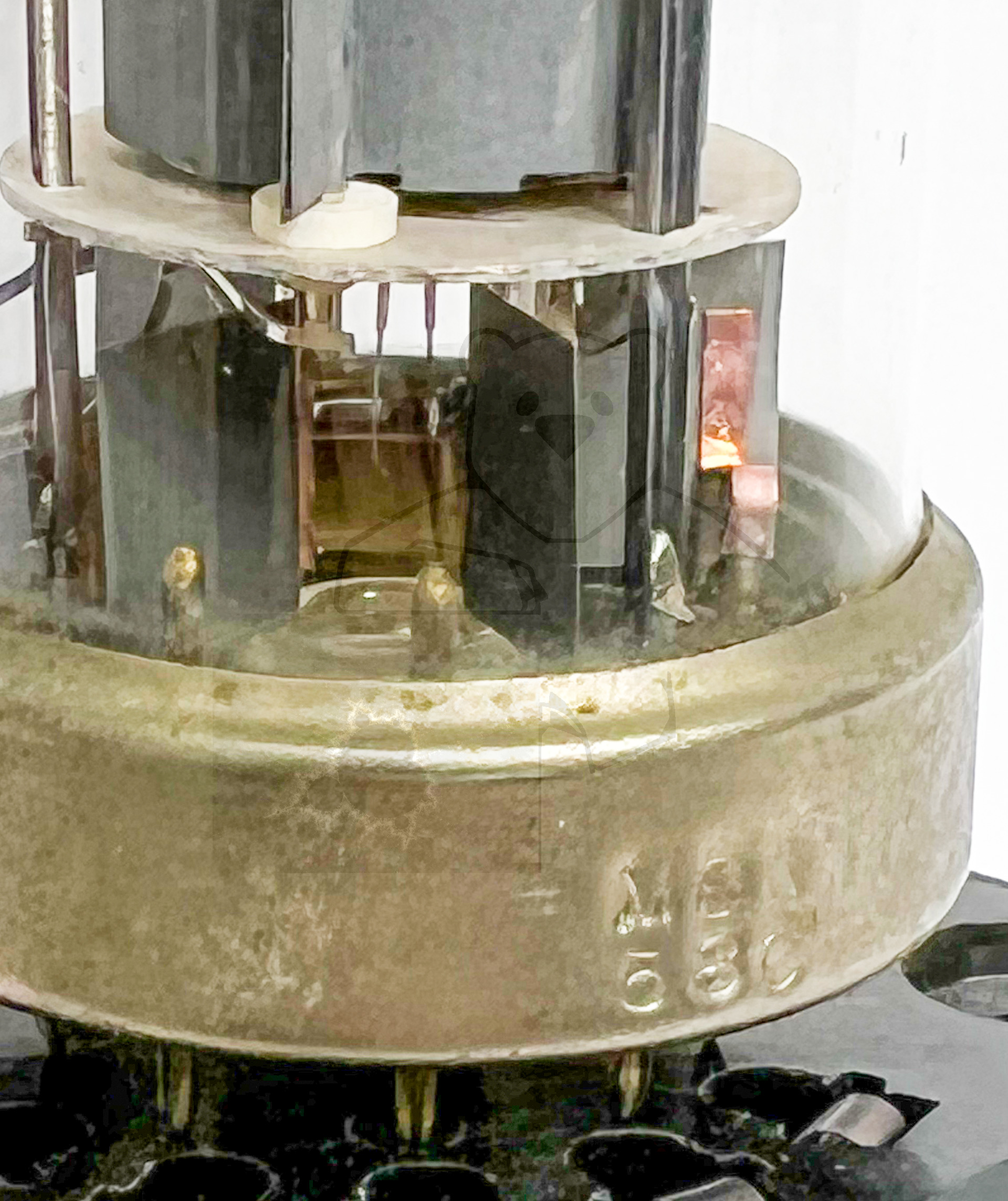

Ätz- Produktionscode	M91 58C
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S118

🔎 Beschreibung der Systeme für die Röhre: EL60

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 9
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

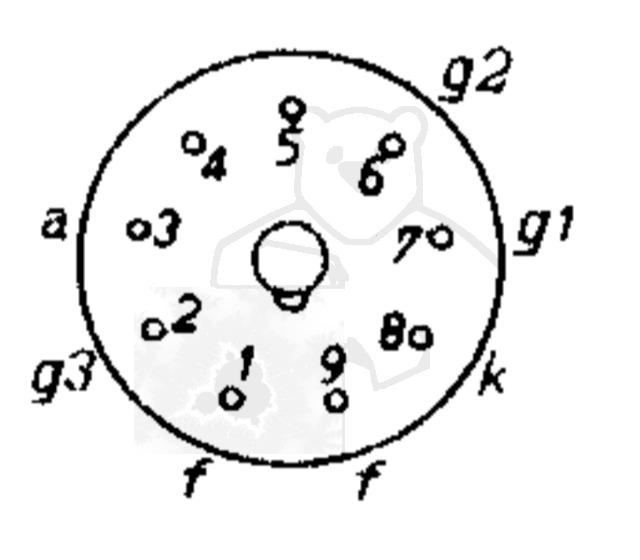

🔎 Sockelschaltung der EL60

Bildquelle: Philips Datenblatt

🔎 YouTube Video zu EL60

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/Z_bKIj__OHc (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EL60
Anwendung EL34.pdf (303 kB)
Datenblatt EL34 Ei [www.tubedata.info].pdf (1619 kB)
Datenblatt EL34 JJ Electric [www.tubedata.info].pdf (205 kB)
Datenblatt EL34 La Radiotechnique [www.tubedata.info].pdf (177 kB)
Datenblatt EL34 Lamina [www.tubedata.info].pdf (2580 kB)
Datenblatt EL34 Mullard [www.tubedata.info].pdf (712 kB)
Datenblatt EL34 Philips Version 1.pdf (450 kB)
Datenblatt EL34 Philips Version 2 [www.tubedata.info].pdf (257 kB)
Datenblatt EL34 Svetlana.pdf (49 kB)
Datenblatt EL34 Telefunken [www.tubedata.info].pdf (516 kB)
Datenblatt EL60 Philips [www.tubedata.info].pdf (19 kB)
Pruefkarte EL34 EL60 6CA7 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte EL60 - Neuberger RPM370 Roehrenmessgeraet.pdf (252 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
