Daten und Bilder der Röhre: 25Z5

🔎 Beschreibung der Röhre: 25Z5 Inventarnummer: 04526

Name	→ 25Z5
Vergleichsname	NU-25Z5
Hersteller	→ RCA
Heizspannung (Volt)	25
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 6pol. → Liste aller Röhren mit: USA, Small, 6pol.
Informationen Röhrentyp	Die beiden Gleichrichtersysteme können sowohl seperat (Getrennte Kathoden, u.a. als Spannungsverdoppler) oder auch zusammen als Zweiweggleichrichter genutzt werden.
Informationen
Kenn Nummer
Ätz- Produktionscode

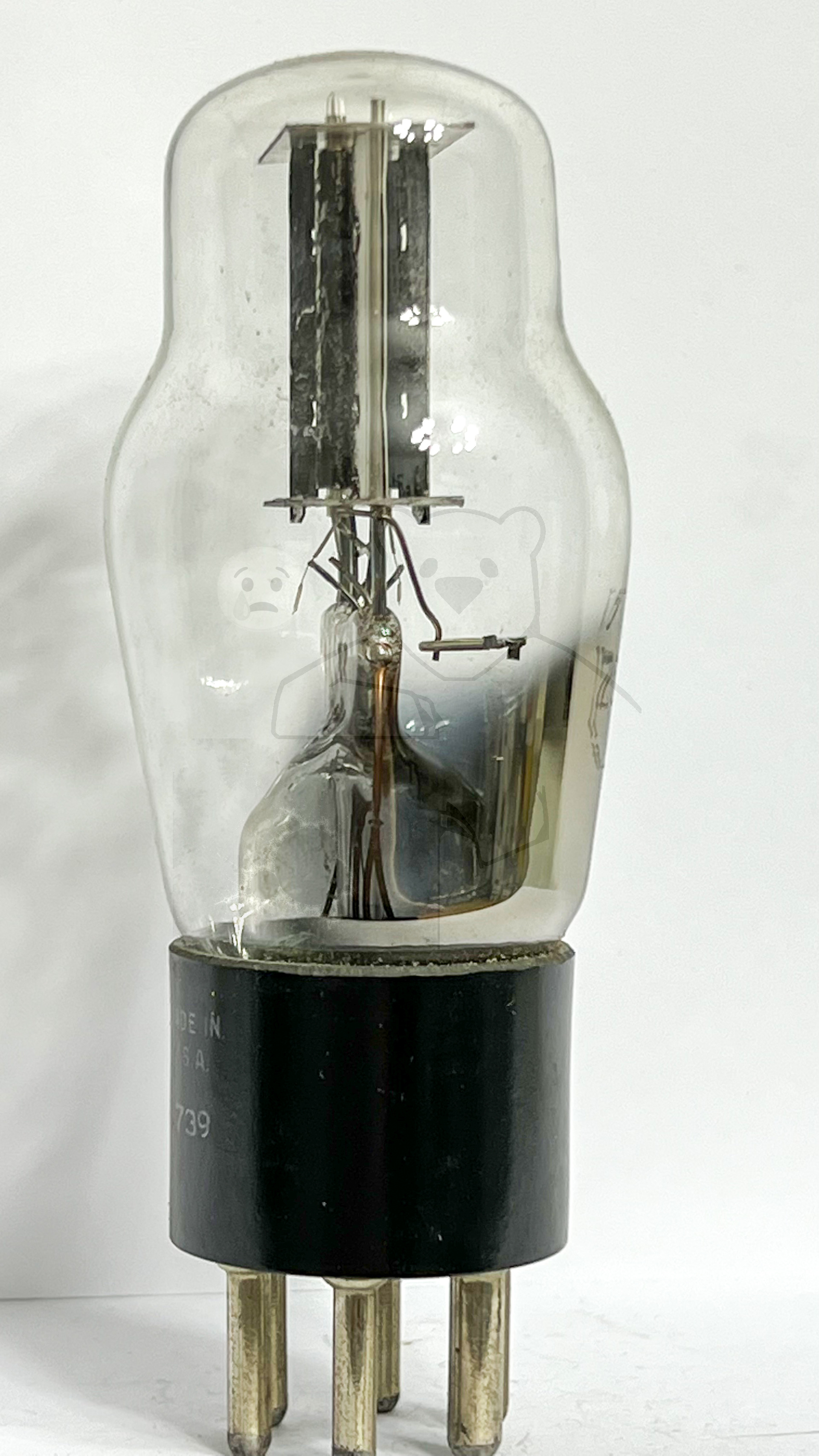

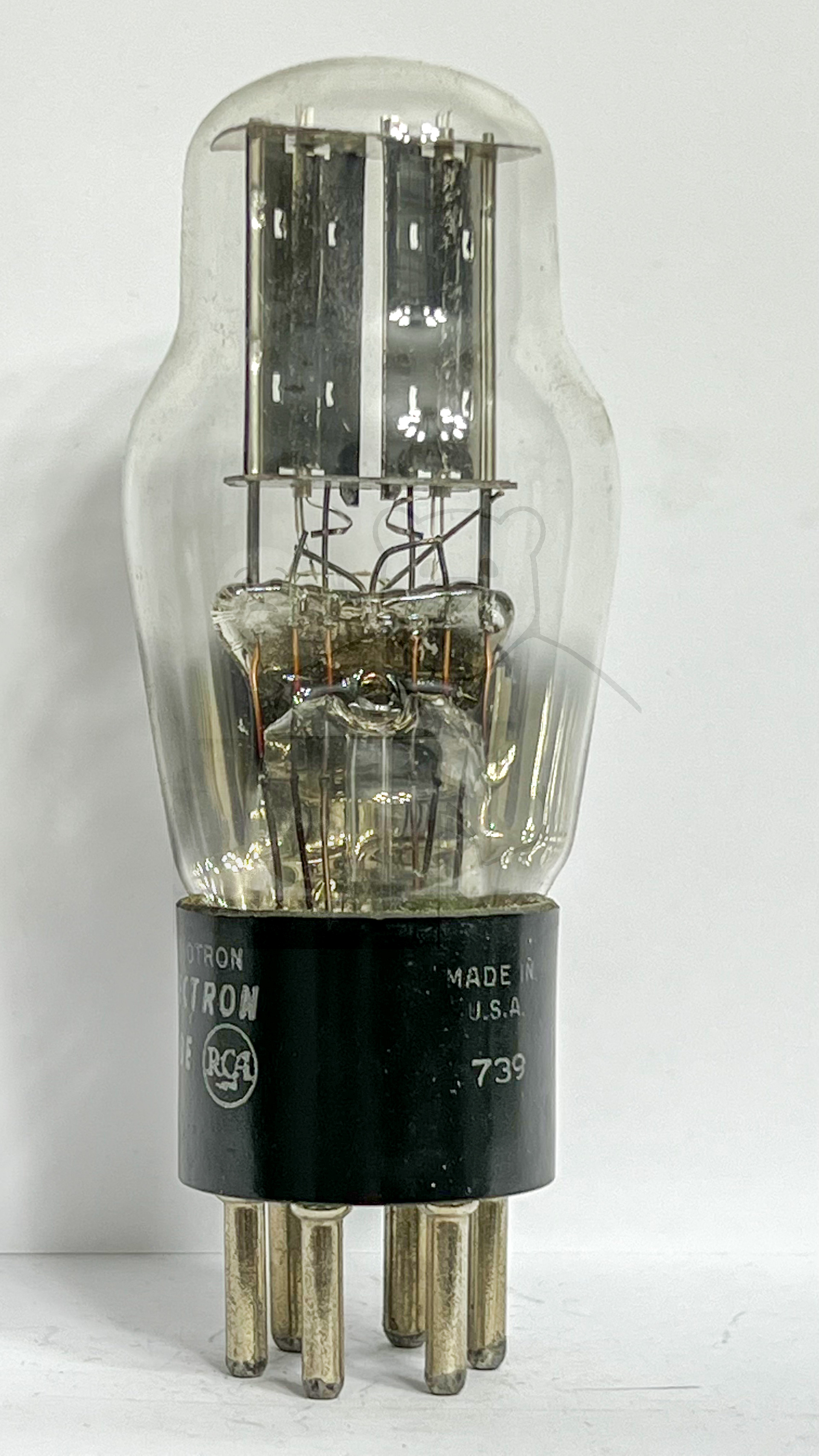

Serien Nummer	739

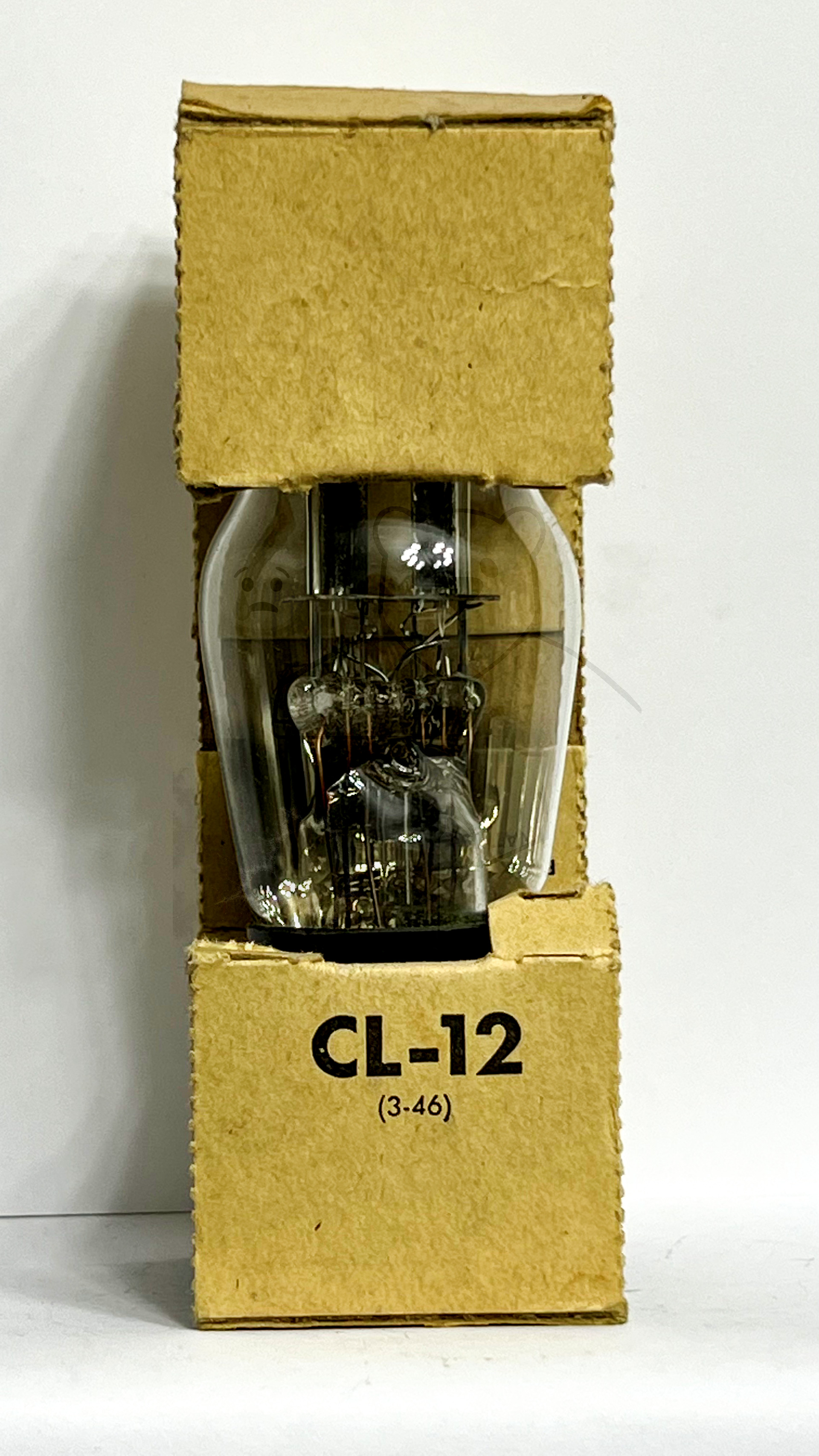

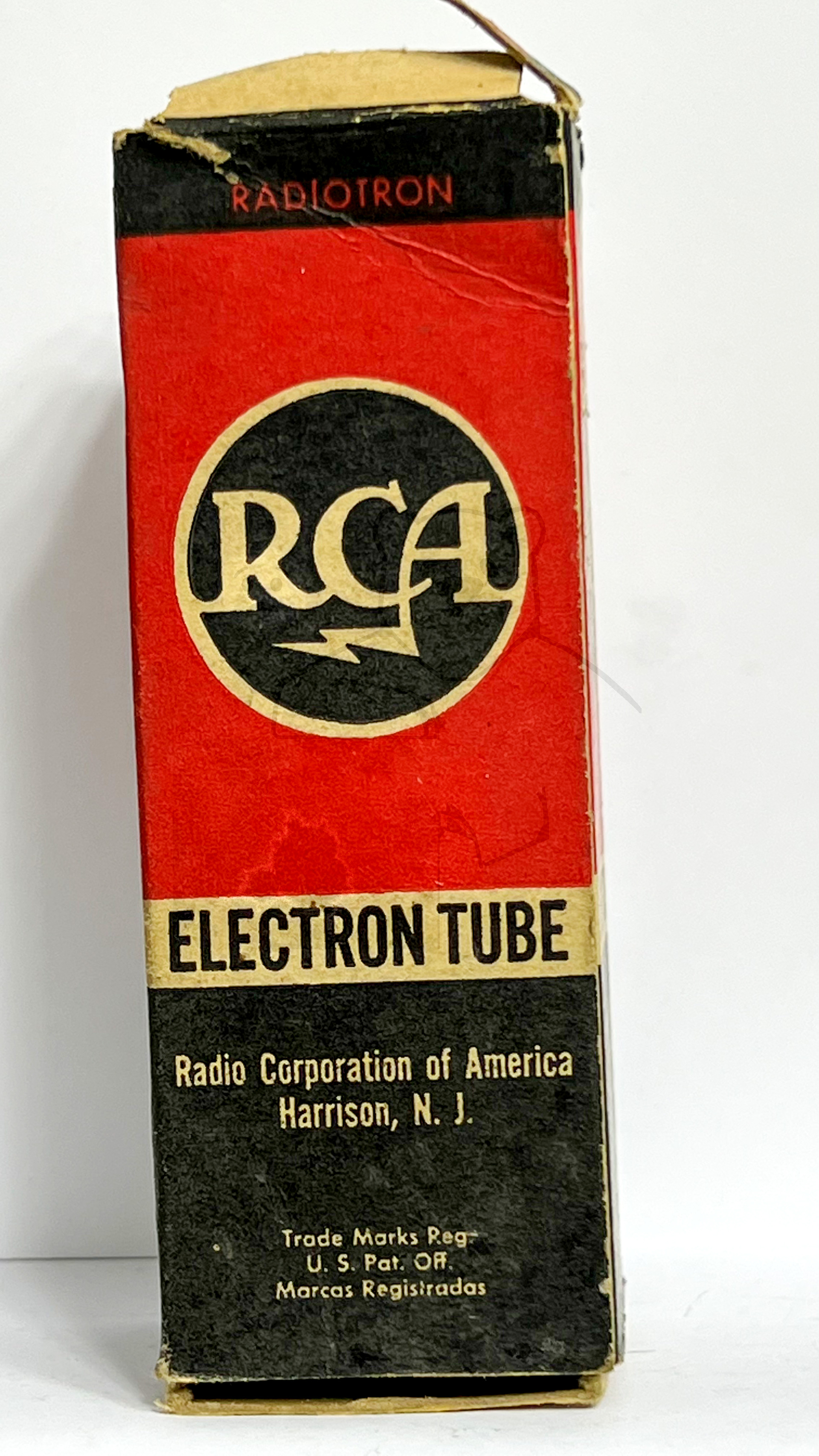

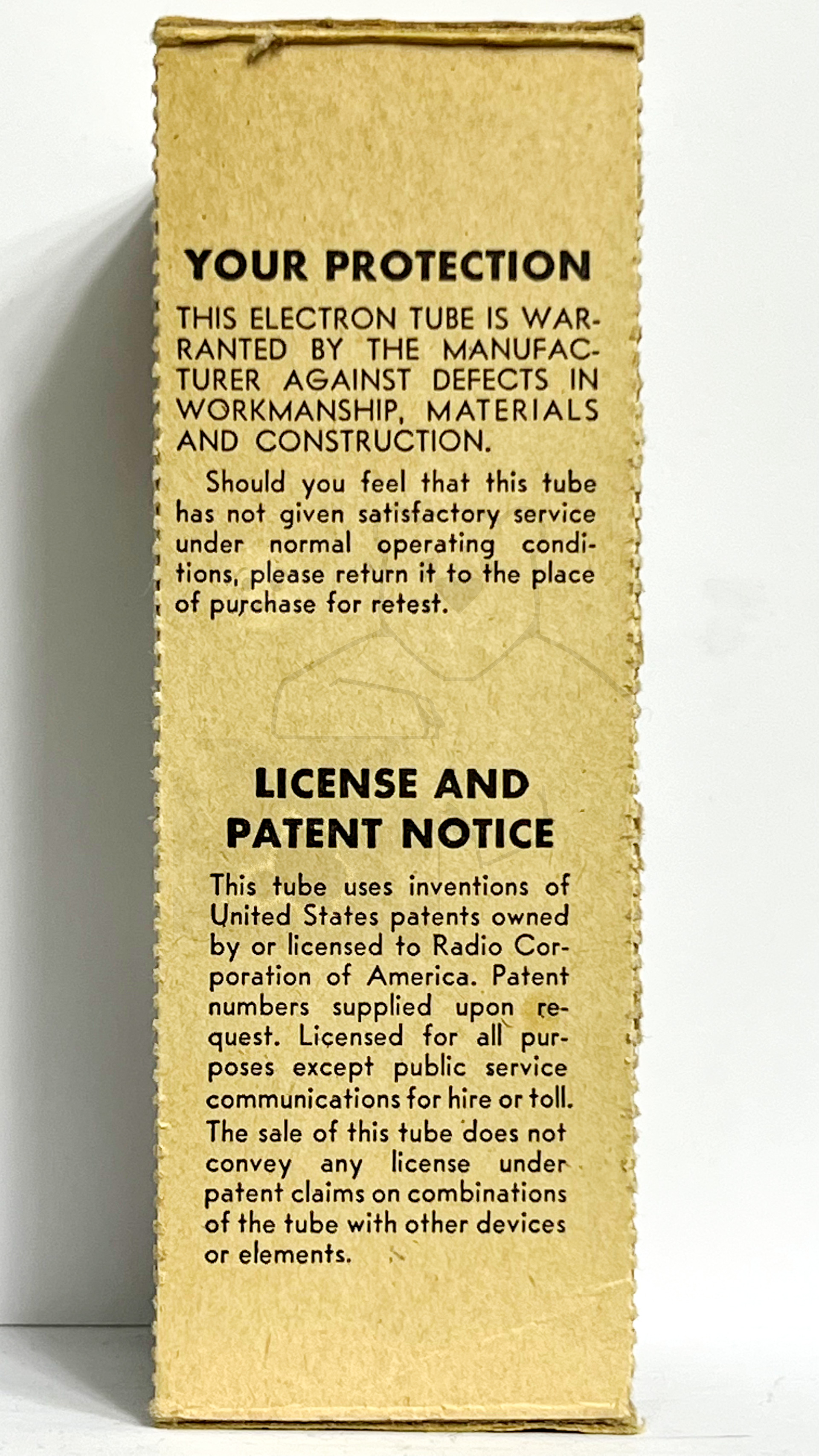

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: 25Z5

	System 1	System 2
Kathode	4	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	2
Anode 2
Leuchtschirm
Heizung	1, 6	1, 6
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 25Z5

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 25Z5
Datenblatt 25Z5 RCA.pdf (65 kB)
Datenblatt 25Z5 Sylvania.pdf (1345 kB)
Datenblatt 25Z5 Tung-Sol [www.tubedata.info].pdf (111 kB)
Pruefkarte 25Y5 25Z5 25Z5MG - Neuberger RPM370 Roehrenmessgeraet.pdf (242 kB)
Pruefkarte 25Z5 - Funke W19 Roehrenpruefer.pdf (145 kB)
