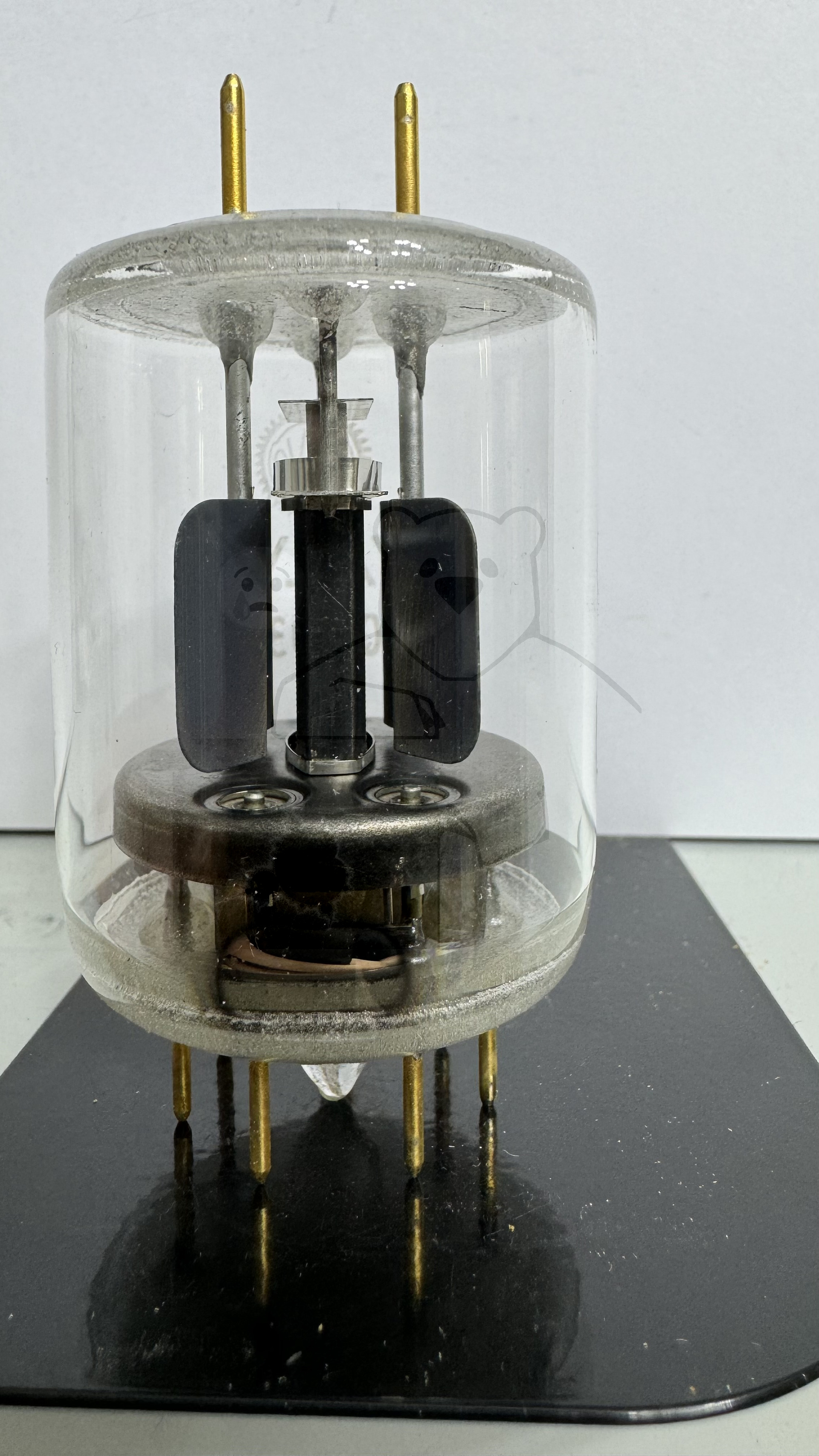

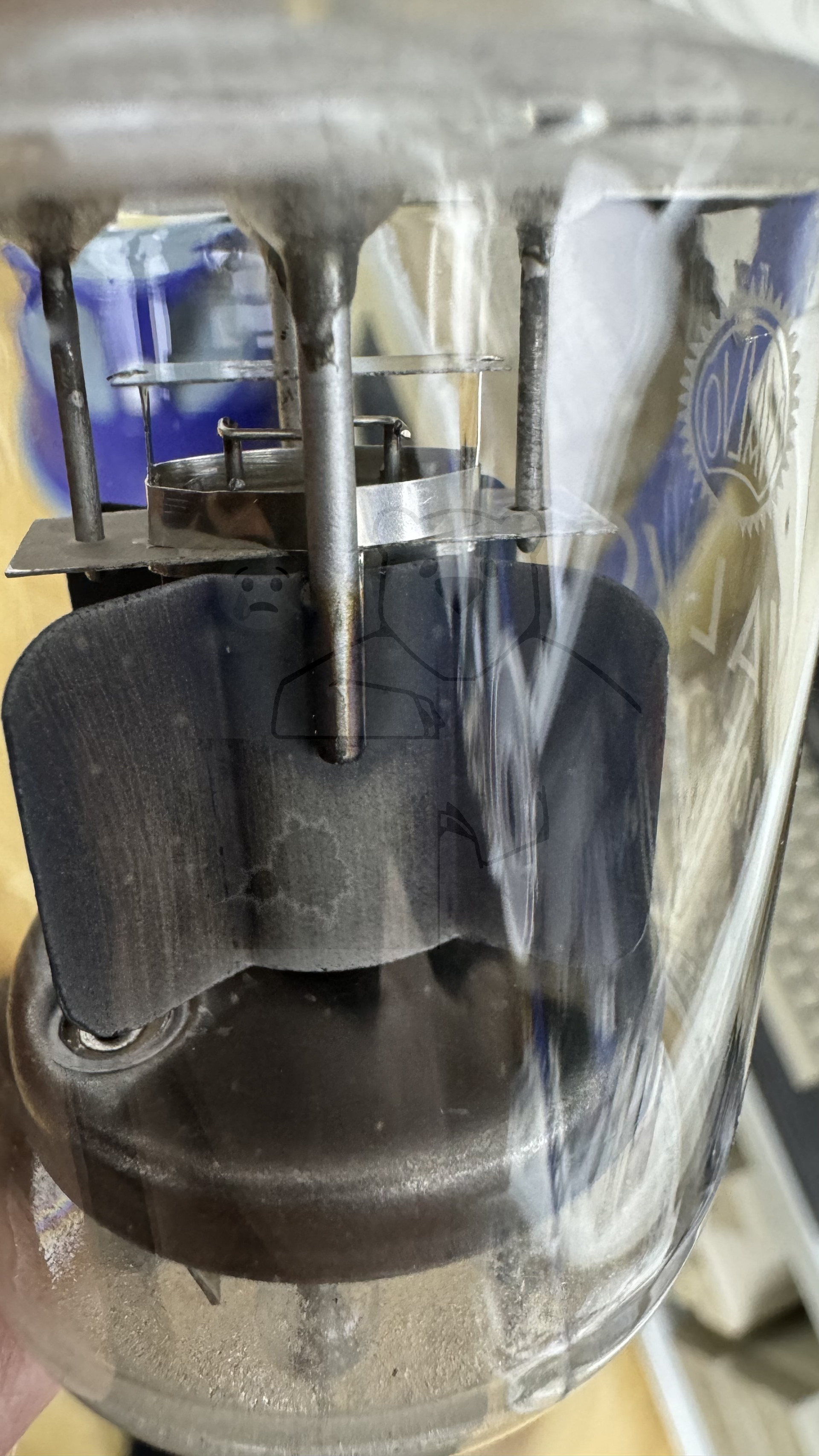

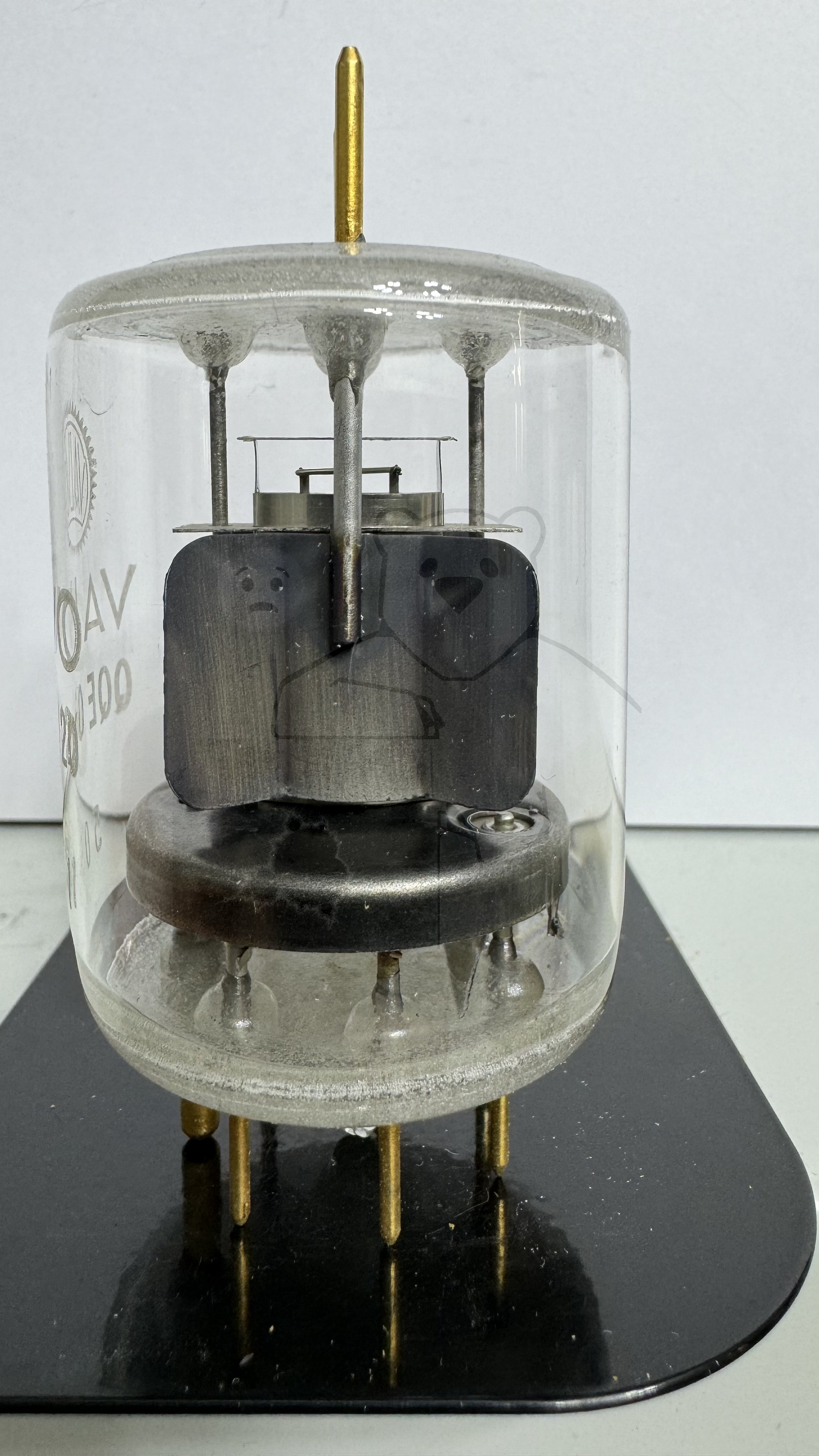

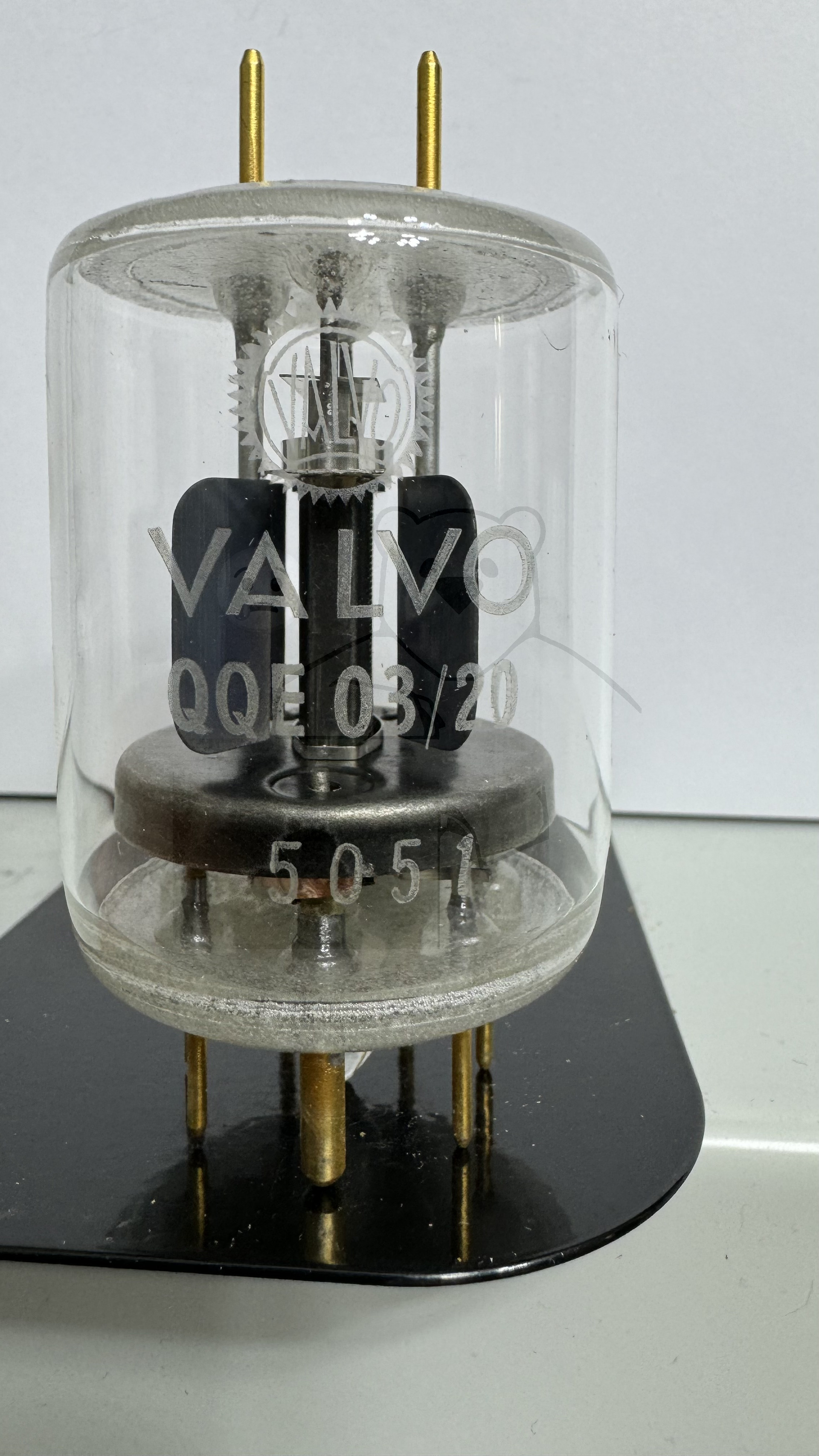

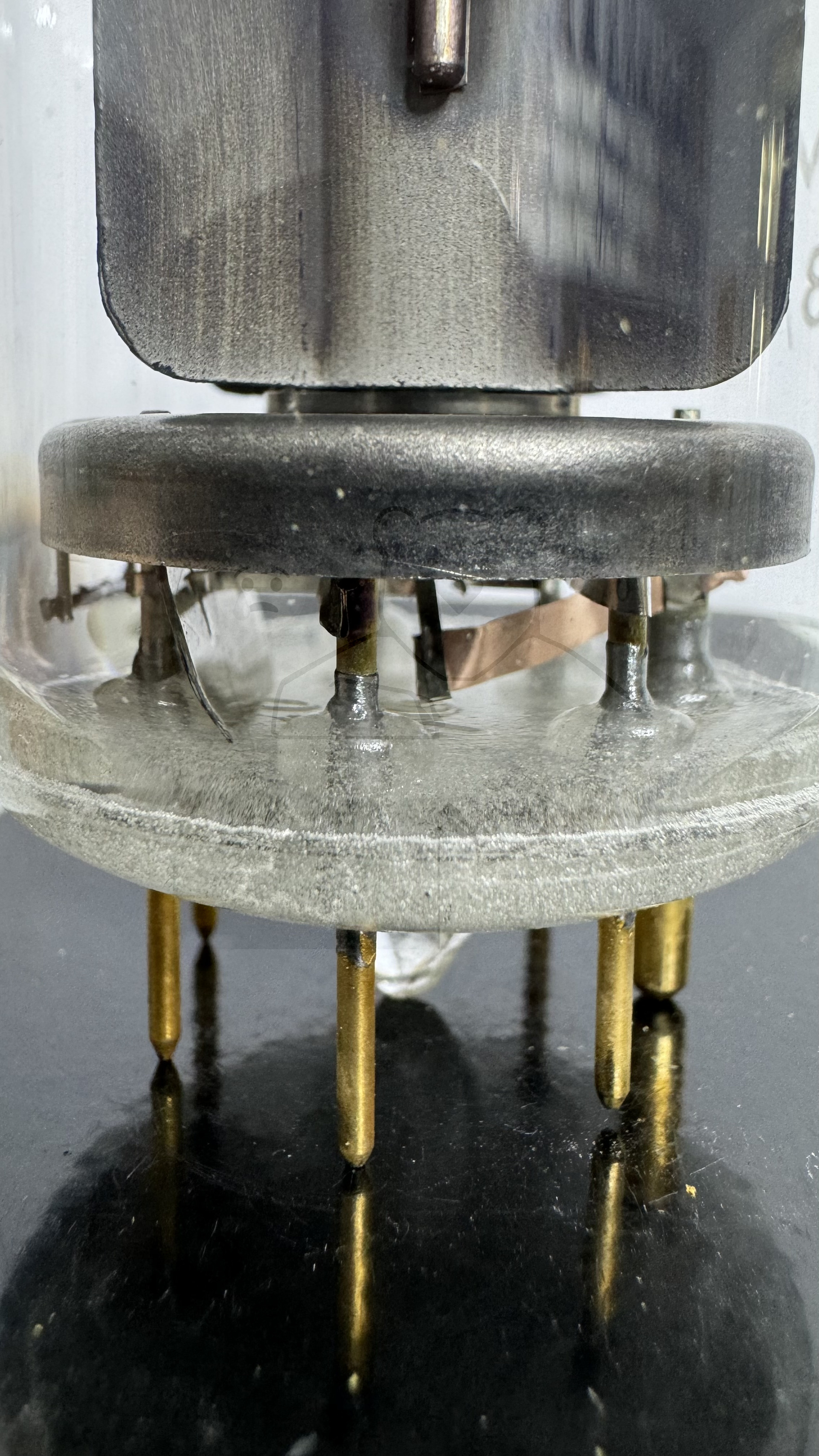

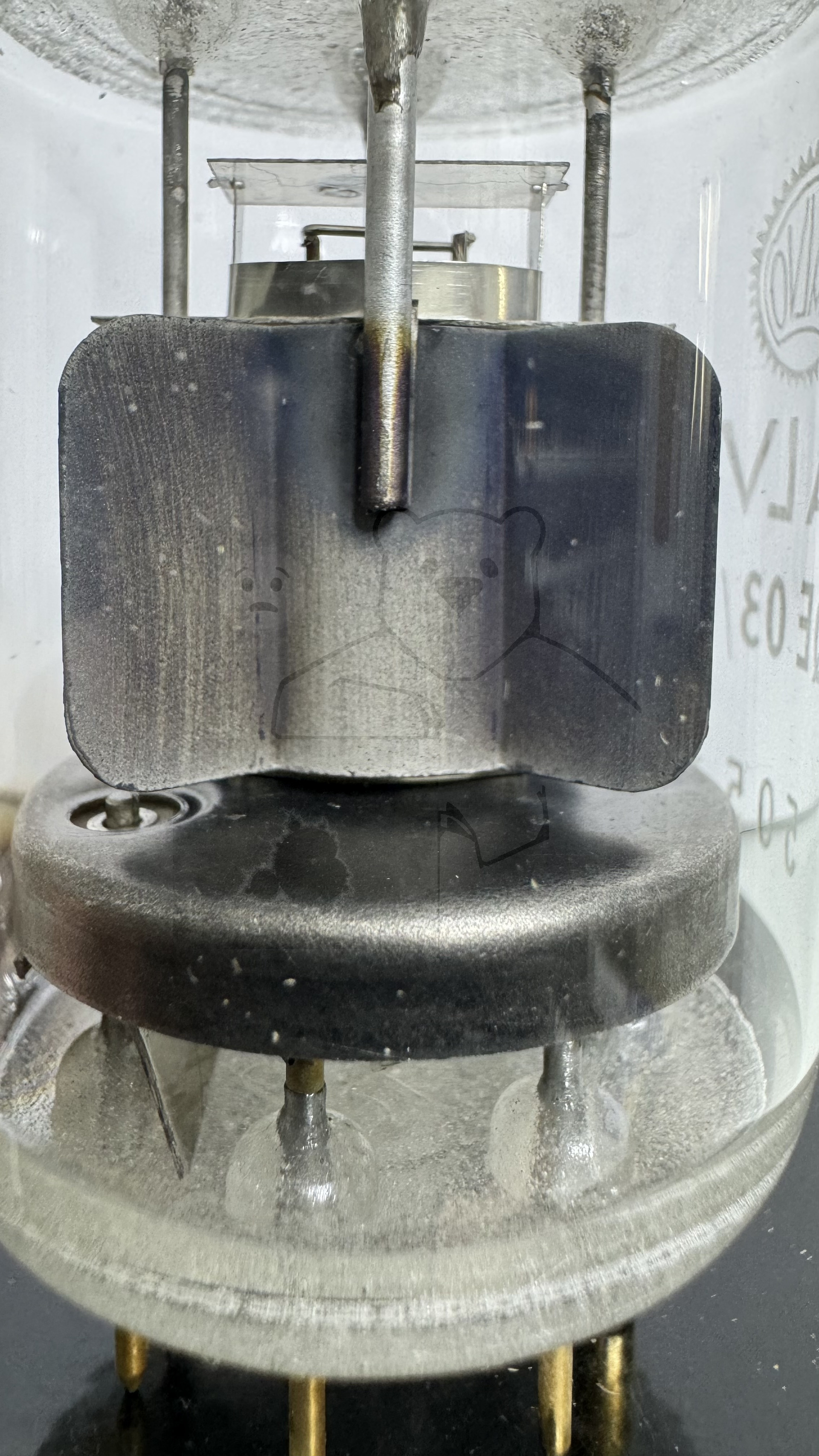

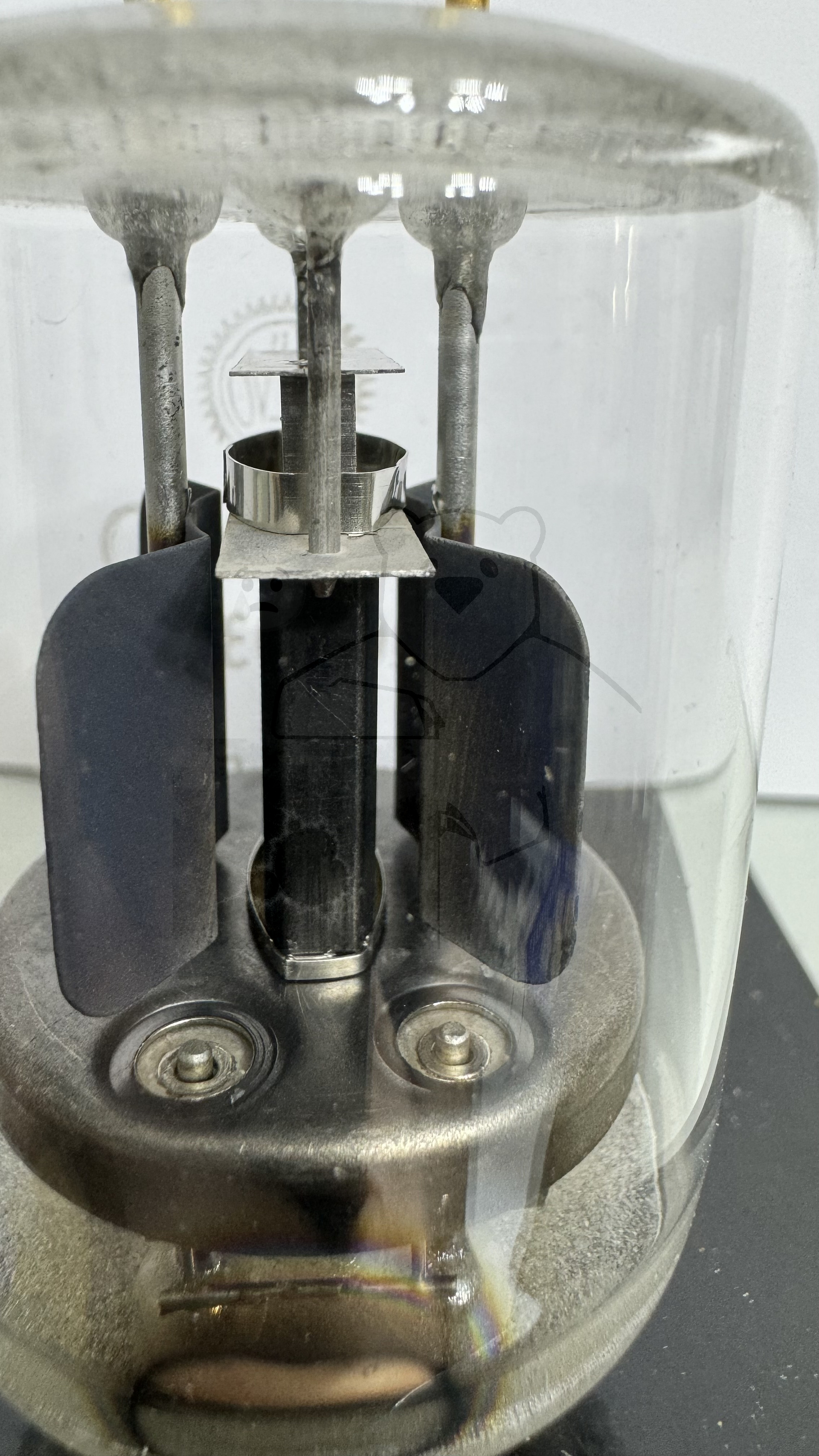

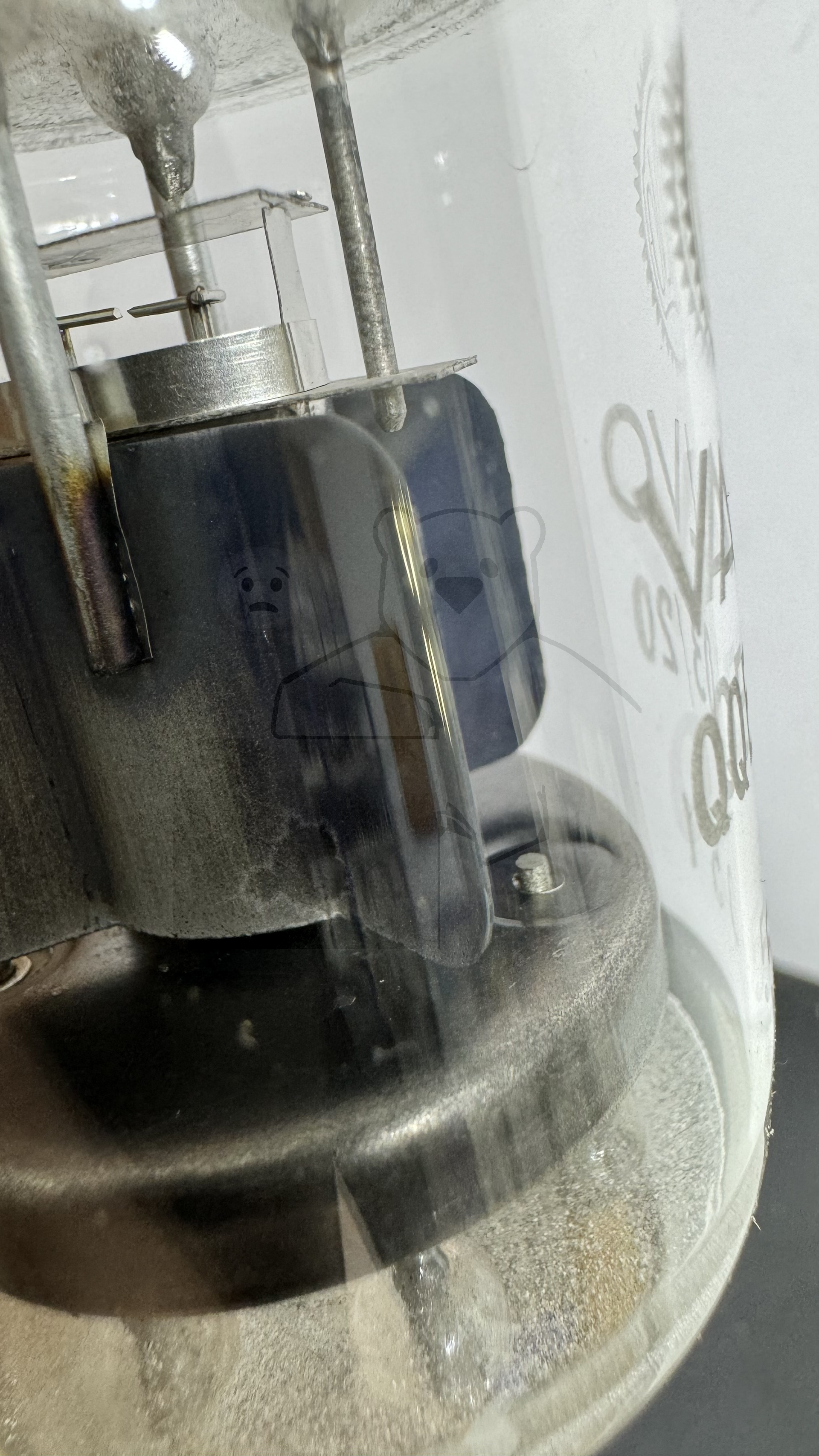

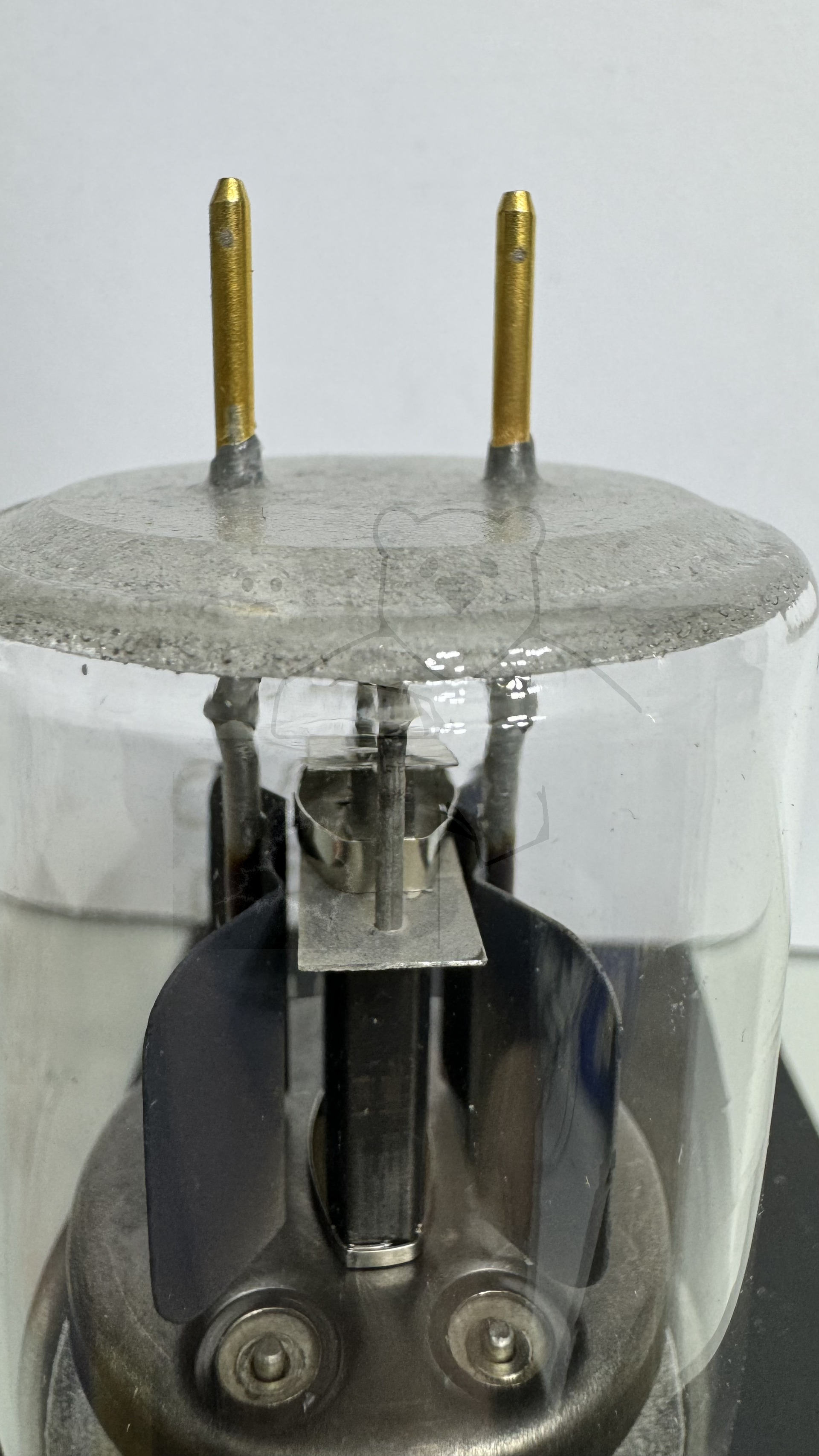

Daten und Bilder der Röhre: QQE03/20

🔎 Beschreibung der Röhre: QQE03/20 Inventarnummer: 04405

Name	→ QQE03/20
Vergleichsname	6252
Hersteller	→ Valvo
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	1,3 oder 0,65
Art der Heizung	Indirekt

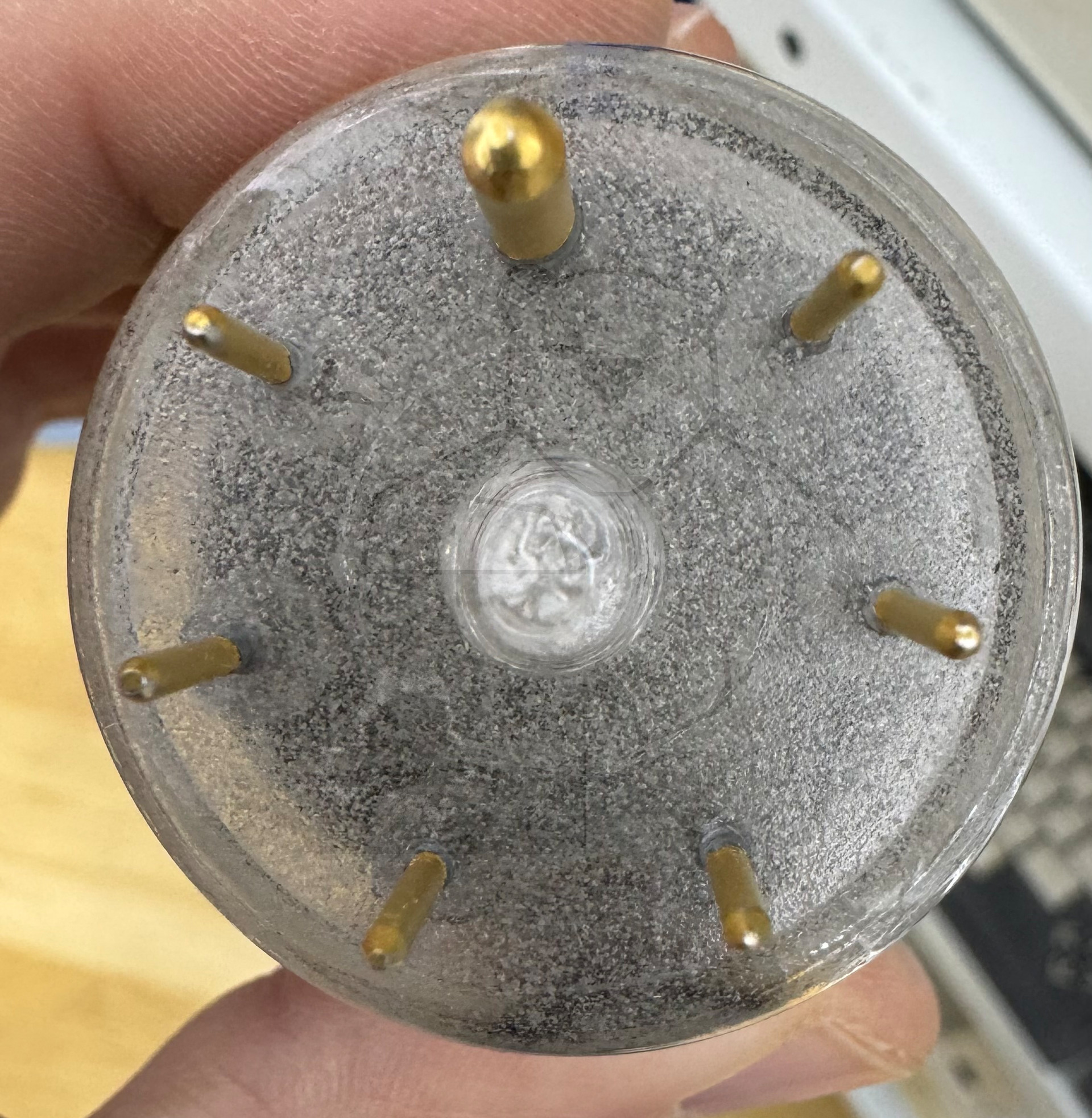

Röhren mit Sockel	→ Informationen zum Sockel: Septar, 7pol. → Liste aller Röhren mit: Septar, 7pol.
Informationen Röhrentyp	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Informationen
Kenn Nummer	5041
Ätz- Produktionscode
Serien Nummer
Verpackung	Umverpackung Händler
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: QQE03/20

	System 1	System 2
Kathode	4	4
Gitter 1	2	6
Gitter 2	3	3
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe A1	Kappe A2
Anode 2
Leuchtschirm
Heizung	1, 7 - Mittelanzapfung auf Stift 5	1, 7 - Mittelanzapfung auf Stift 5
Abschirmung	4	4
Funktion	→ Senderoehre, Tetrode	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der QQE03/20

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: QQE03/20
Datenblatt QQE03-20 Lamina [www.tubedata.info].pdf (2114 kB)
Datenblatt QQE03-20 Philips [www.tubedata.info].pdf (763 kB)
Datenblatt QQE03-20 Valvo.pdf (303 kB)
Pruefkarte QQE03-20 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)
Pruefkarte QQE03-20 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (251 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
