đ Beschreibung der Röhre: 108C1 Inventarnummer: 04365
| Name | â 108C1 |
| Vergleichsname | â 0B2 â 0B2WA CV1833 SR55 StR108/30 STV108/30 VR105MT |
| Hersteller | â Siemens |
| Heizspannung (Volt) | |
| Heizstrom (AmpĂšre) | |
| Art der Heizung | Kaltkathode |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 88013 |
| Verpackung | Originalverpackung, Passend zur Röhrennummer |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S13 |
đ Beschreibung der Systeme fĂŒr die Röhre: 108C1
| System 1 | |
| Kathode | 2, 4, 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1, 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | â Glimmstabilisator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 108C1
Bildquelle: Mazda Belvu Datenblatt
đ DatenblĂ€tter zur Röhre: 108C1
Datenblatt 108C1 Mullard [www.tubedata.info].pdf (45 kB)
Datenblatt 108C1 Siemens.pdf (718 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 108C1

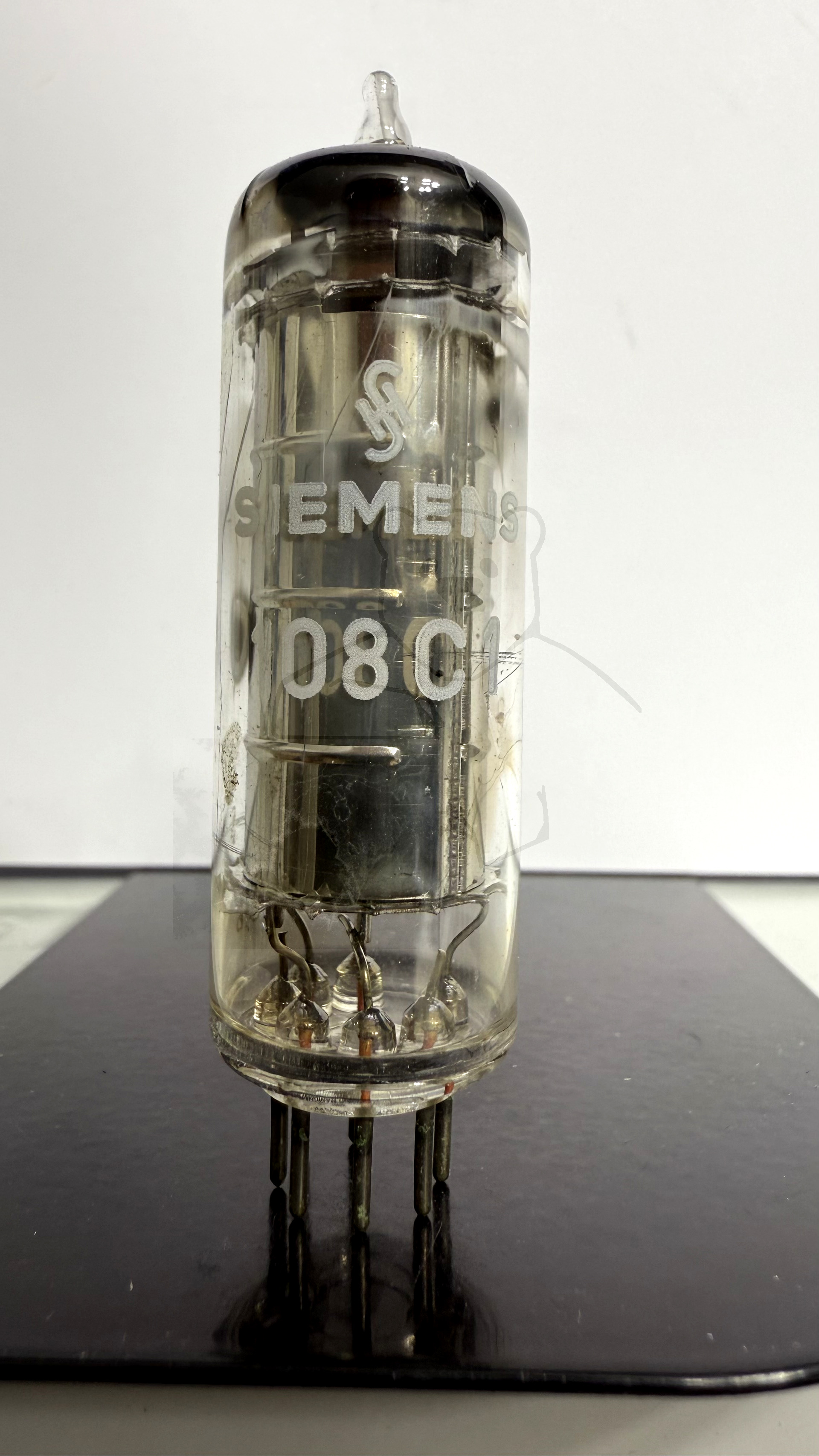

Röhre 108C1 #4365 Bild 1
