đ Beschreibung der Röhre: UCC85 Inventarnummer: 04286
| Name | â UCC85 |
| Vergleichsname | 26AQ8 |
| Hersteller | â Mullard |
| Heizspannung (Volt) | 26 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | tP7 âż3B2 |
| Serien Nummer | |
| Verpackung | Originalverpackung, Keine Röhrennummer aufgedruckt |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S12 |
đ Beschreibung der Systeme fĂŒr die Röhre: UCC85
| System 1 | System 2 | |
| Kathode | 8 | 3 |
| Gitter 1 | 7 | 2 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 9 | 9 |
| Funktion | â Hochfrequenzverstaerker, Triode |
â Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der UCC85
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UCC85
Datenblatt UCC85 Lamina [www.tubedata.info].pdf (604 kB)
Datenblatt UCC85 Philips Version 1 [www.tubedata.info].pdf (259 kB)
Datenblatt UCC85 Philips Version 2 [www.tubedata.info].pdf (60 kB)
Datenblatt UCC85 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (4241 kB)
Pruefkarte UCC85 - Karte 1 - Funke W19 Roehrenpruefer.pdf (148 kB)
Pruefkarte UCC85 - Karte 2 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte UCC85 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UCC85

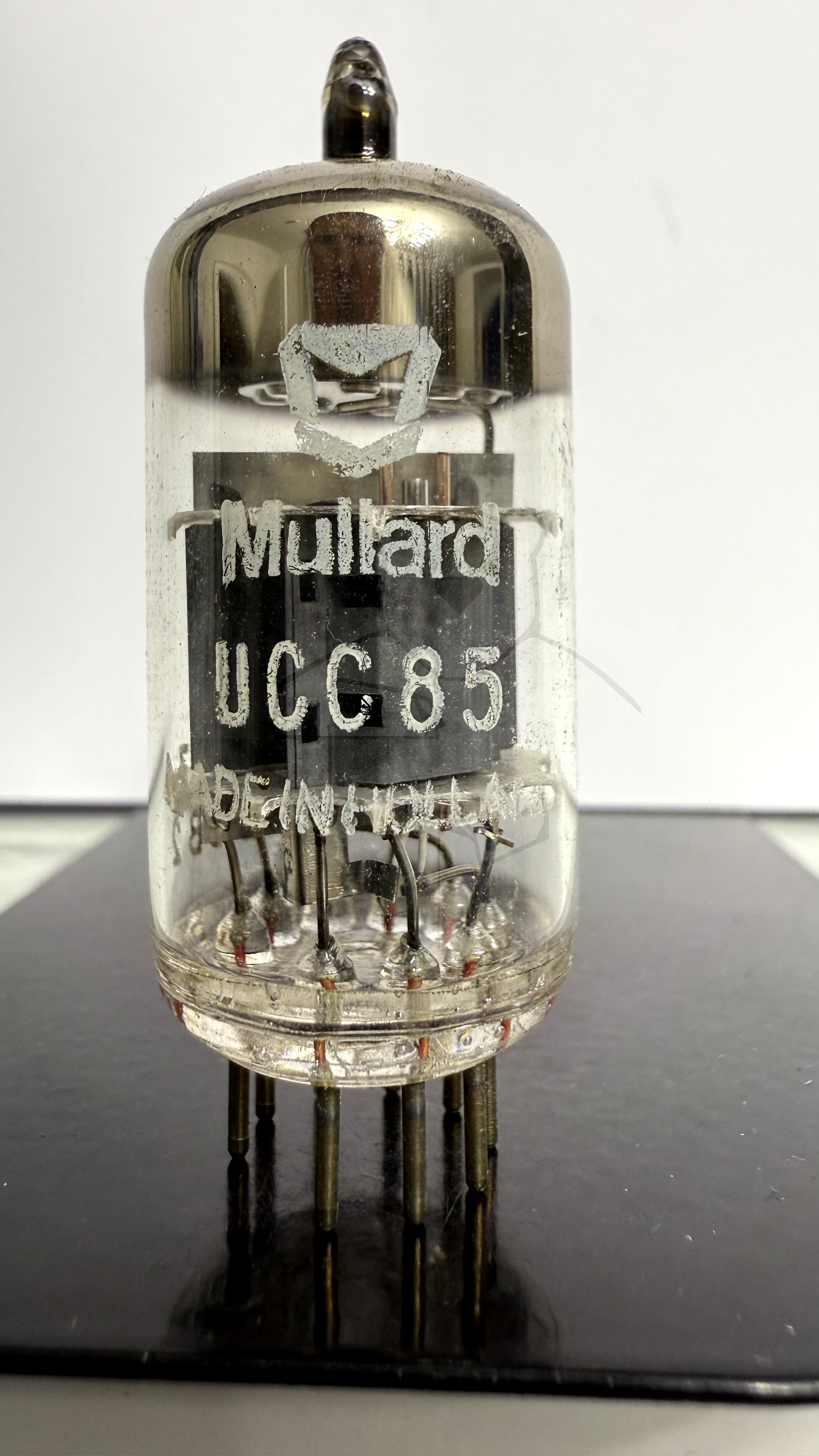

Röhre UCC85 #4286 Bild 1
