Daten und Bilder der Röhre: 85A2

🔎 Beschreibung der Röhre: 85A2 Inventarnummer: 04270

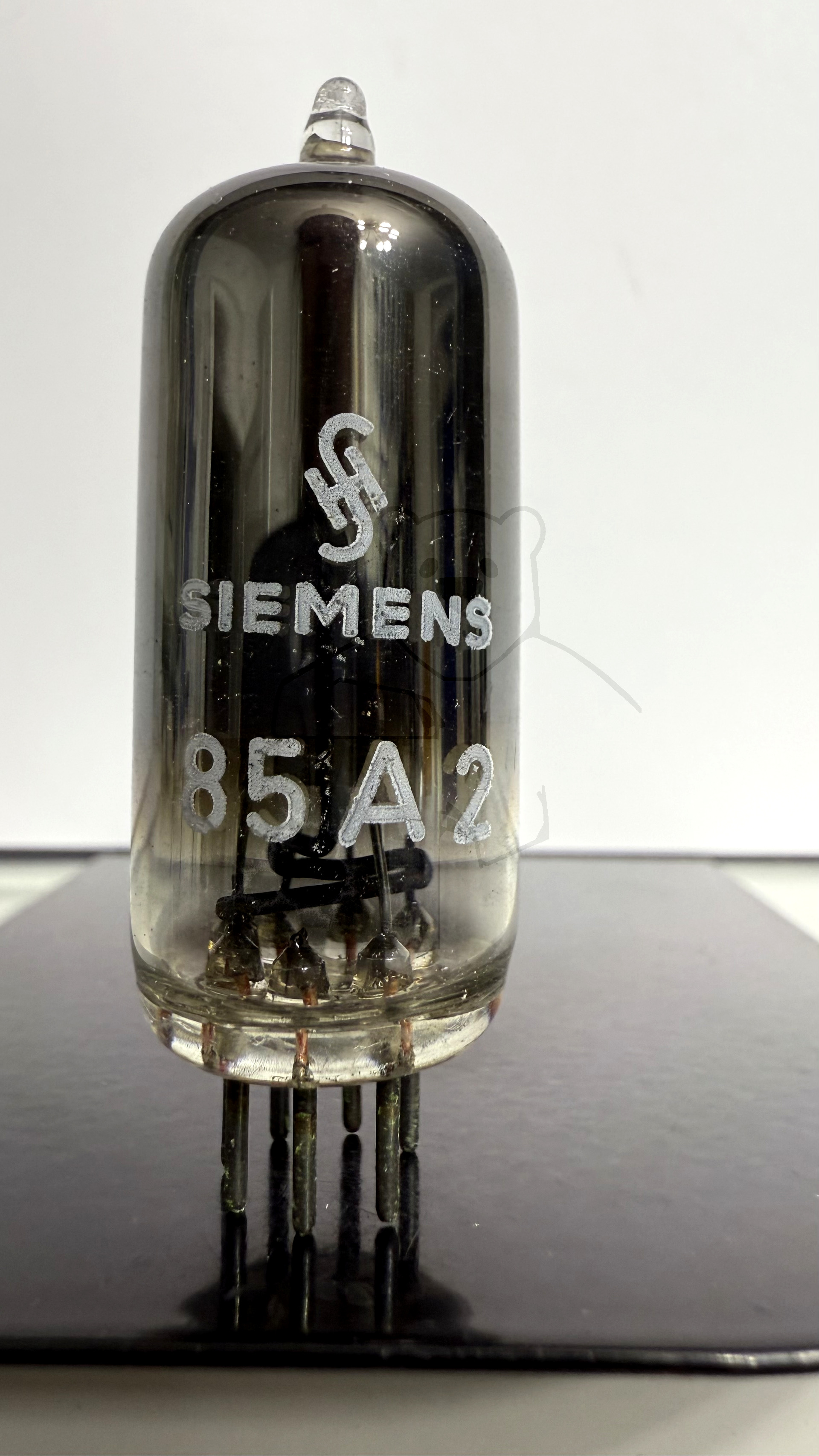

Name	→ 85A2 📺 Mit Video
Vergleichsname	→ 0G3 → 5651 AG5209 GD85M/S StR85/10 → STV85/10
Hersteller	→ Siemens
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode

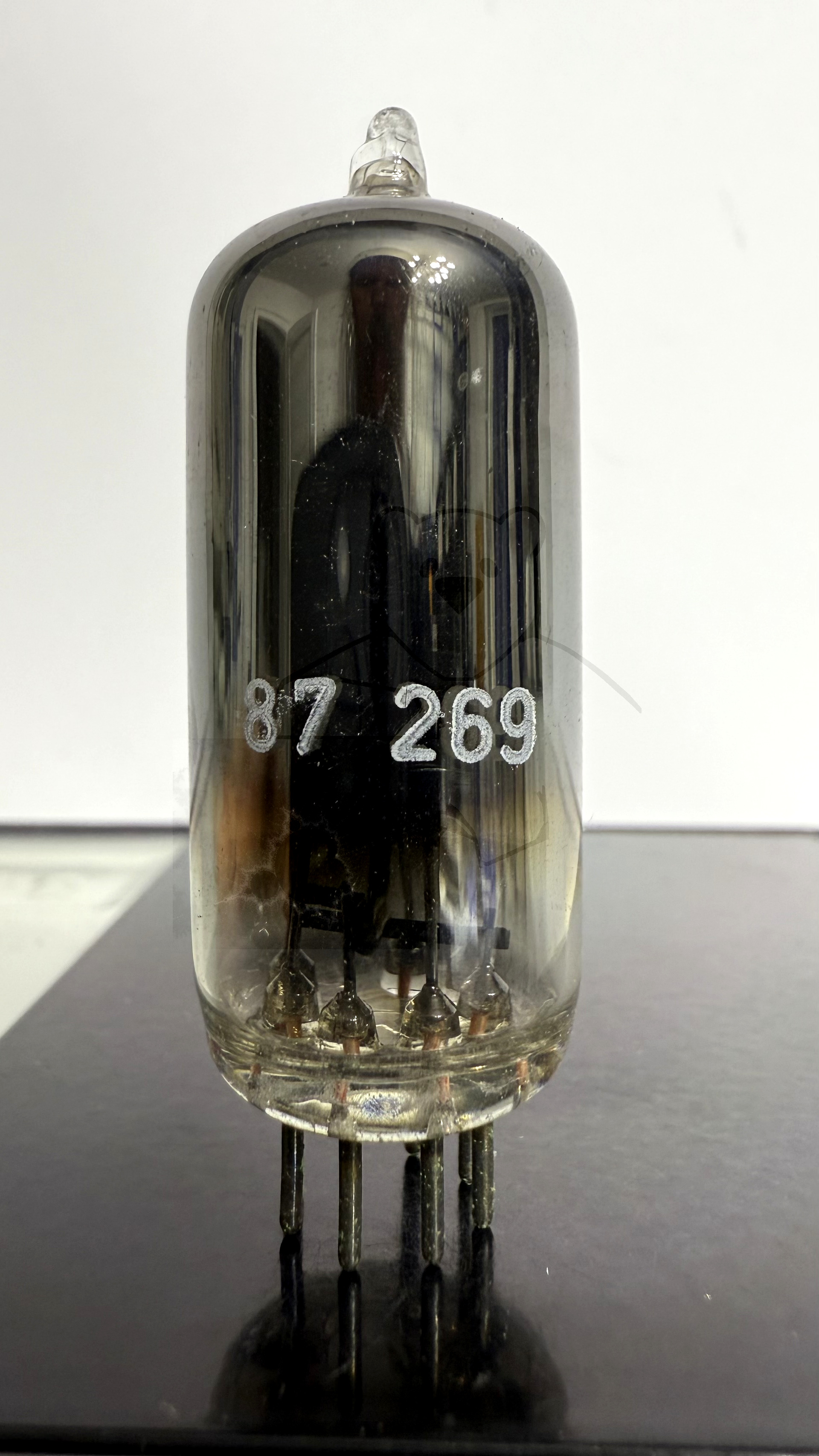

Serien Nummer	87269

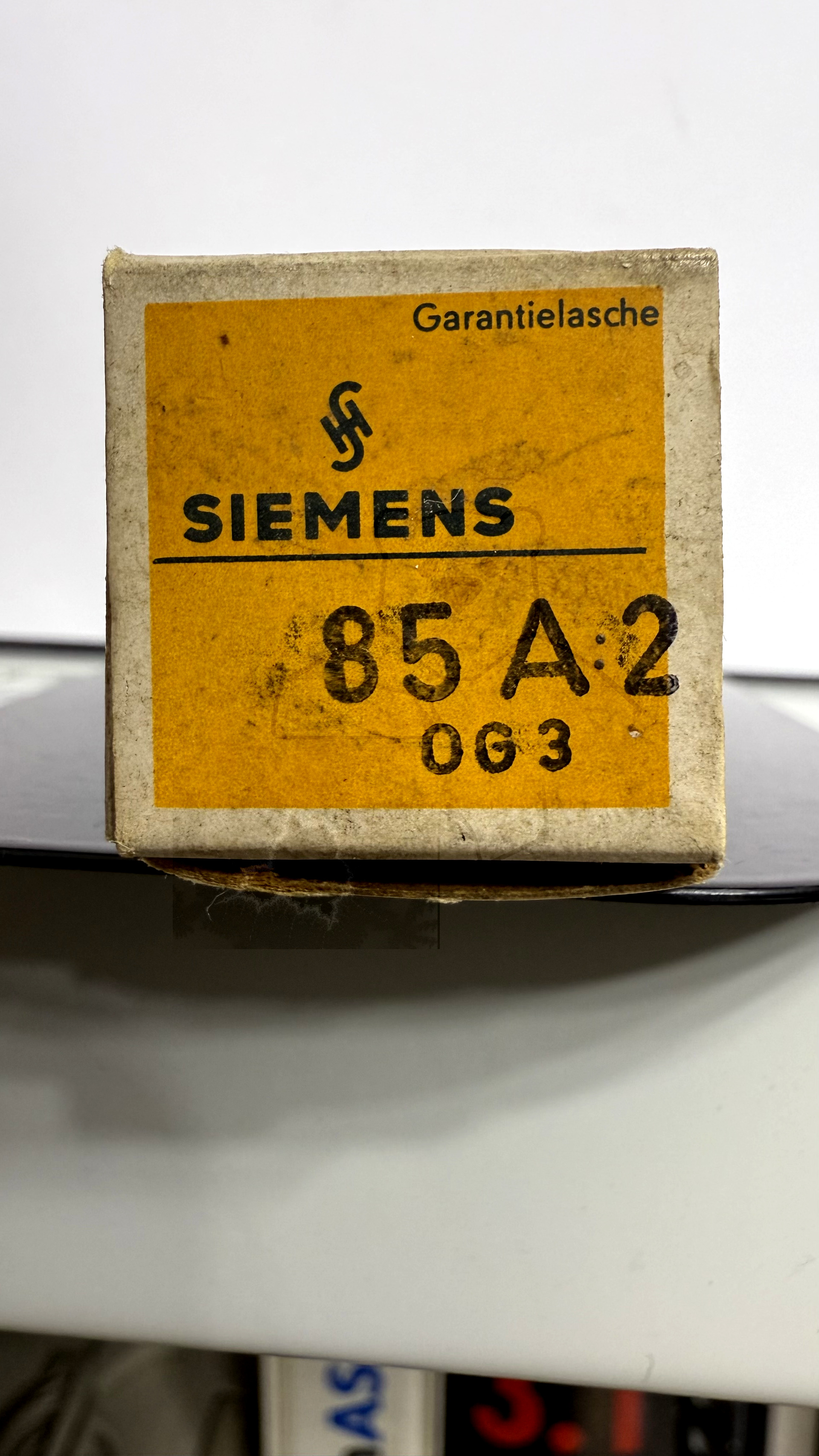

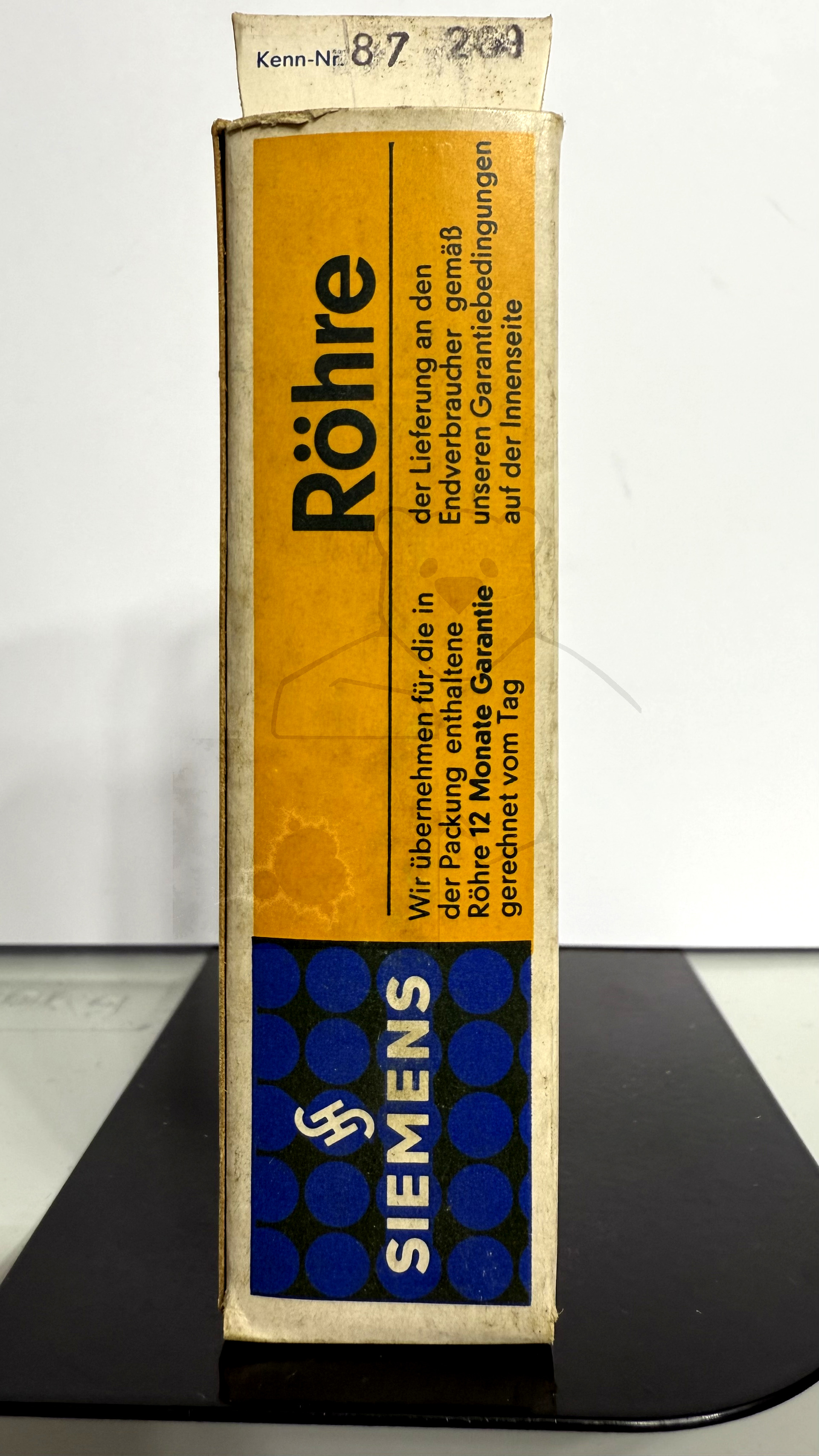

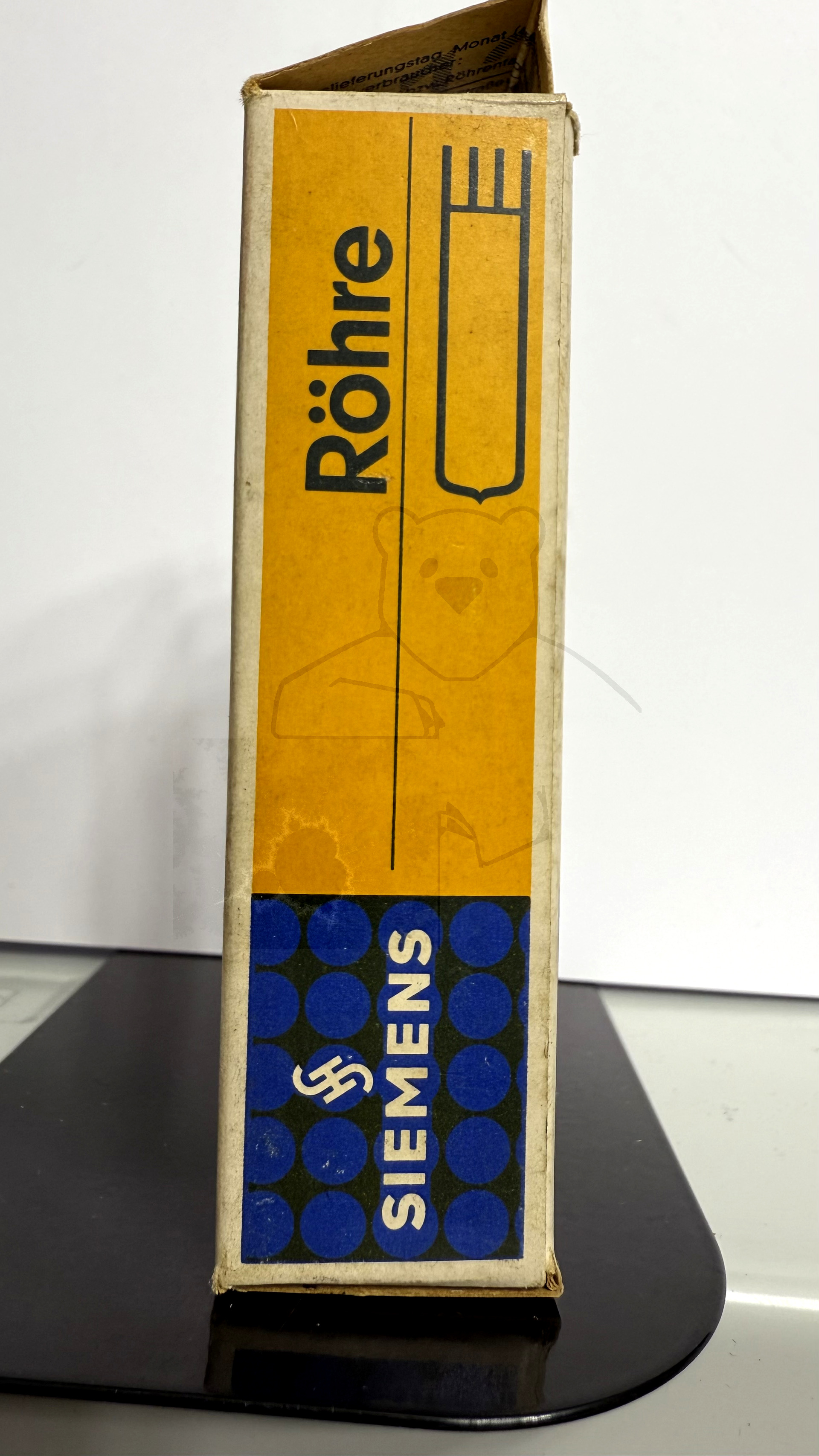

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet

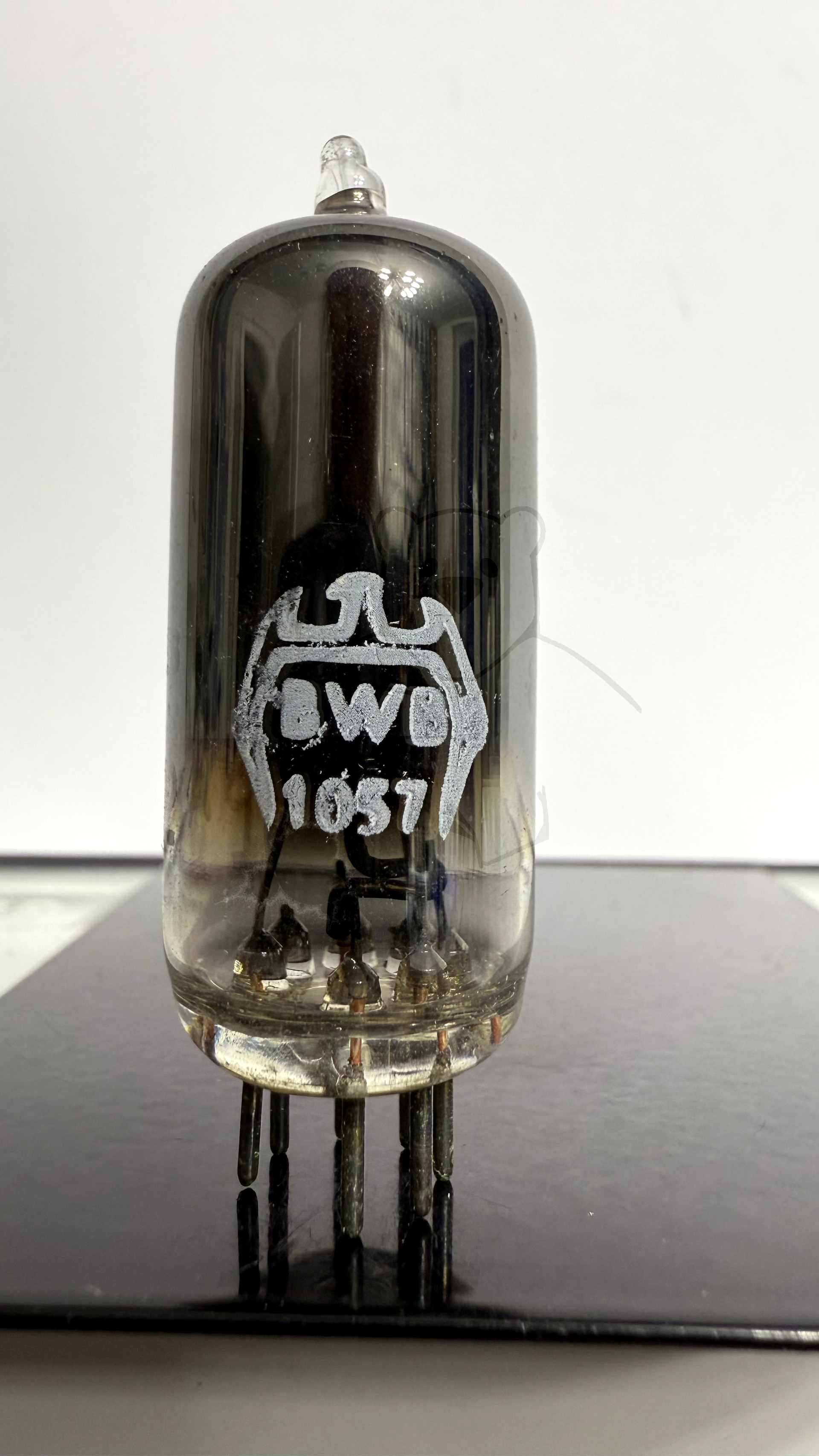

Hoheitszeichen	BWB 1057 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S12

🔎 Beschreibung der Systeme für die Röhre: 85A2

	System 1
Kathode	2, 4, 7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1, 5
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Glimmstabilisator
