đ Beschreibung der Röhre: EY81 Inventarnummer: 04240
| Name | â EY81 |
| Vergleichsname | 6R3 |
| Hersteller | â Philips |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,81 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Pins verbogen |
| Kenn Nummer | |
| Ătz- Produktionscode | O23 X0B |
| Serien Nummer | |
| Verpackung | Originalverpackung, Keine Röhrennummer aufgedruckt |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S11 |
đ Beschreibung der Systeme fĂŒr die Röhre: EY81
| System 1 | |
| Kathode | Kappe |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 9 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Boosterdiode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EY81
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ DatenblĂ€tter zur Röhre: EY81
Datenblatt EY81 Philips [www.tubedata.info].pdf (272 kB)
Datenblatt EY81 RFT.pdf (64 kB)
Datenblatt EY81F Mazda [www.tubedata.info].pdf (72 kB)
Datenblatt EY81F Mazda Belvu [www.tubedata.info].pdf (245 kB)
Pruefkarte EY81 - Neuberger RPM370 Roehrenmessgeraet.pdf (229 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EY81

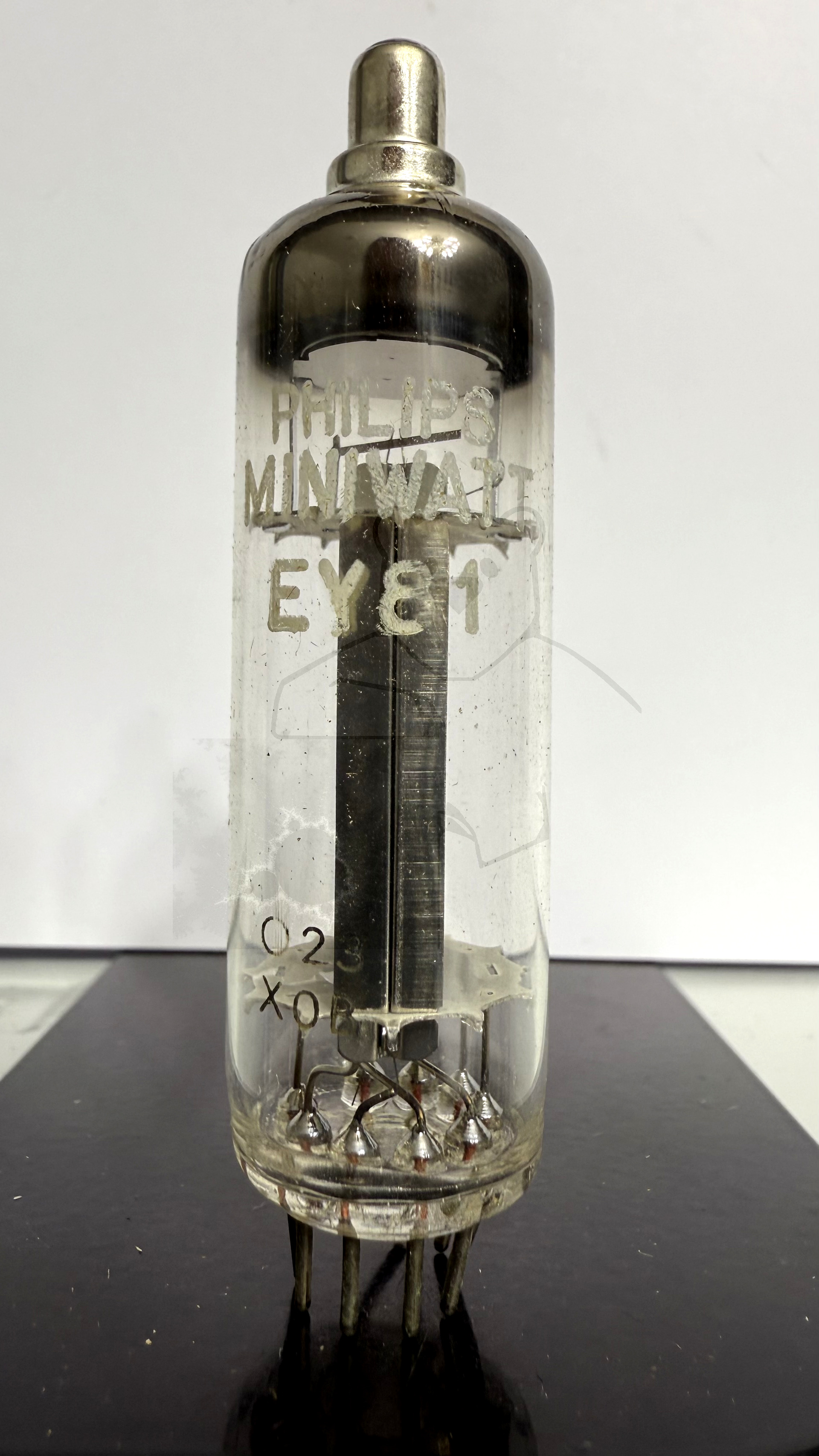

Röhre EY81 #4240 Bild 1
