🔎 Beschreibung der Röhre: EF95 Inventarnummer: 04100

Name → EF95
Vergleichsname
→ 5654

6AK5
→ 6AK5W

E95F
Hersteller → Unbekannter Hersteller
Heizspannung (Volt) 6,3
Heizstrom (AmpĂšre) 0,175
Art der Heizung Indirekt
Röhren mit Sockel → Informationen zum Sockel: Miniatur, 7pol.
→ Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager S10


🔎 Beschreibung der Systeme fĂŒr die Röhre: EF95

System 1
Kathode 2, 7
Gitter 1 1
Gitter 2 6
Gitter 3 2, 7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1 5
Anode 2
Leuchtschirm
Heizung 3, 4
Abschirmung 2, 7
Funktion
→ Hochfrequenzverstaerker, Pentode


Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

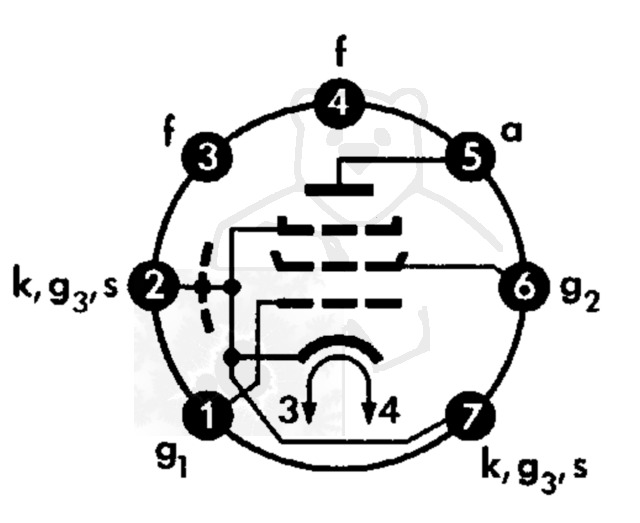

🔎 Sockelschaltung der EF95

Bildquelle: Telefunken Datenblatt


🔎 DatenblĂ€tter zur Röhre: EF95
  • Datenblatt EF95 Lamina [www.tubedata.info].pdf (556 kB)
  • Datenblatt EF95 Mullard [www.tubedata.info].pdf (249 kB)
  • Datenblatt EF95 Philips [www.tubedata.info].pdf (29 kB)
  • Pruefkarte EF95 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (295 kB)
  • Pruefkarte EF95 6AK5 731A 5654 - Funke W19 Roehrenpruefer.pdf (155 kB)

  • Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache 📹 Probleme mit einem Datenblatt klĂ€ren

    🔎 Bilder der Röhre: EF95

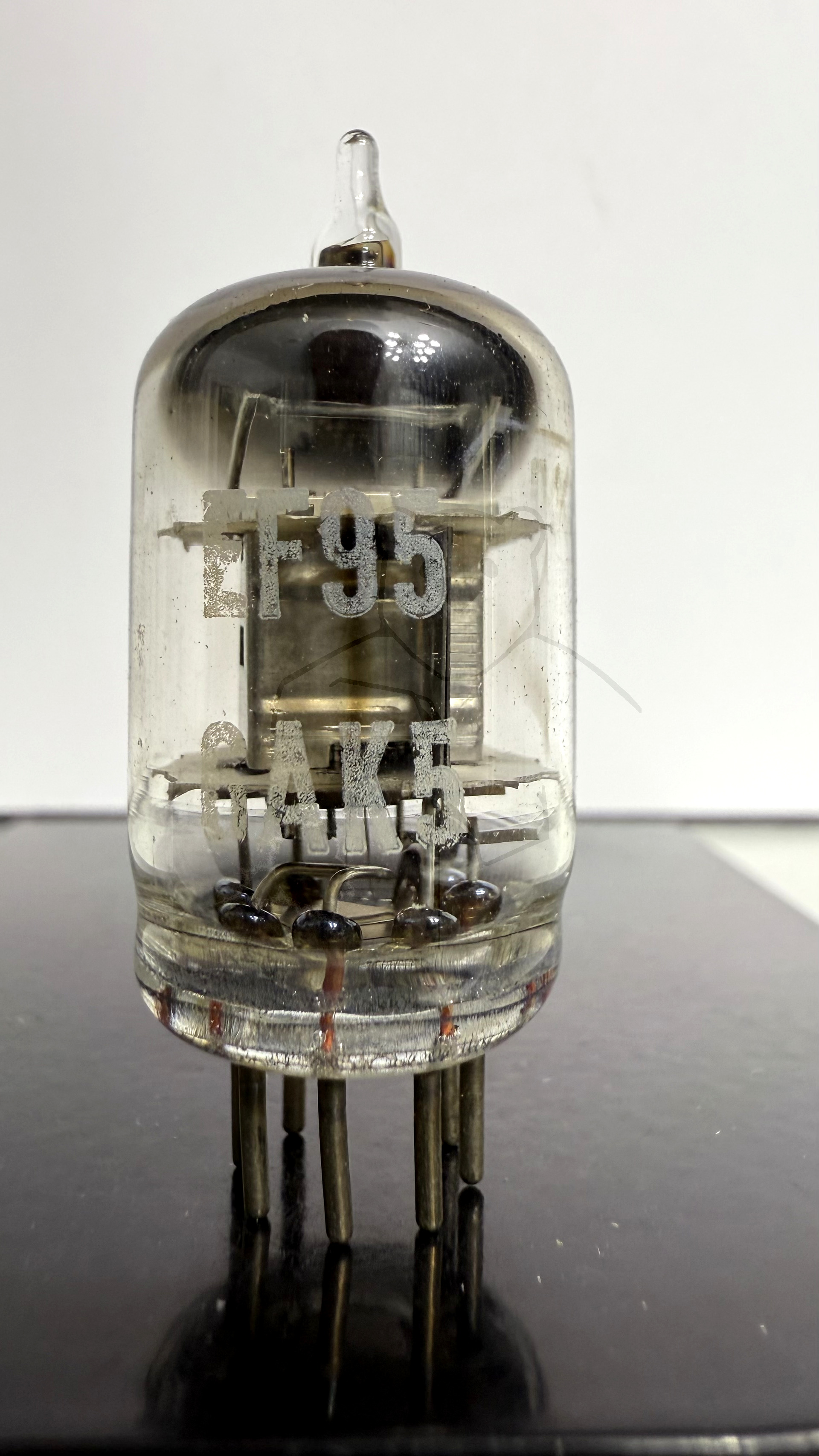

    Röhre EF95 #4100 Bild 1
    Röhre EF95 #4100 Bild 1
