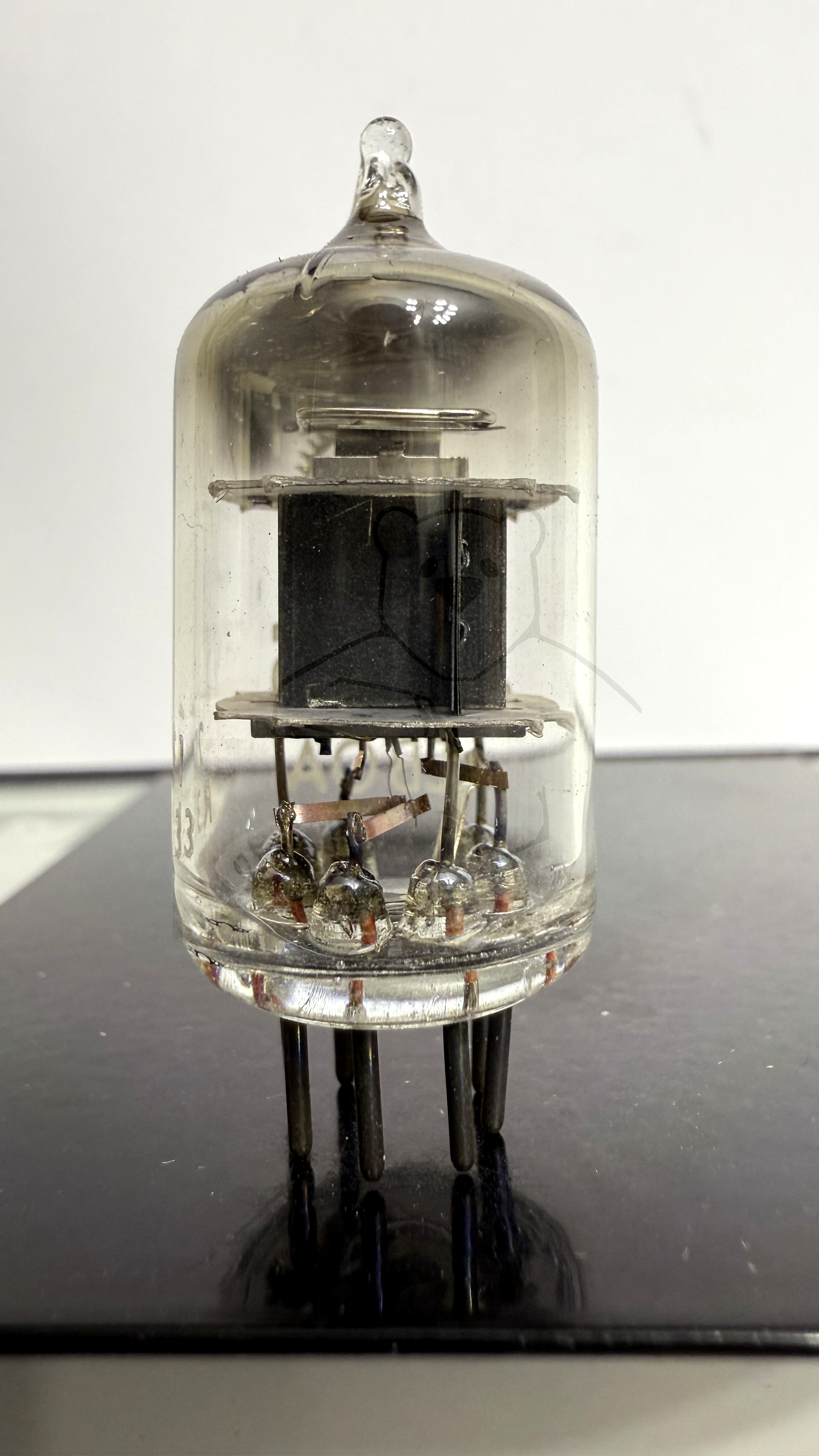

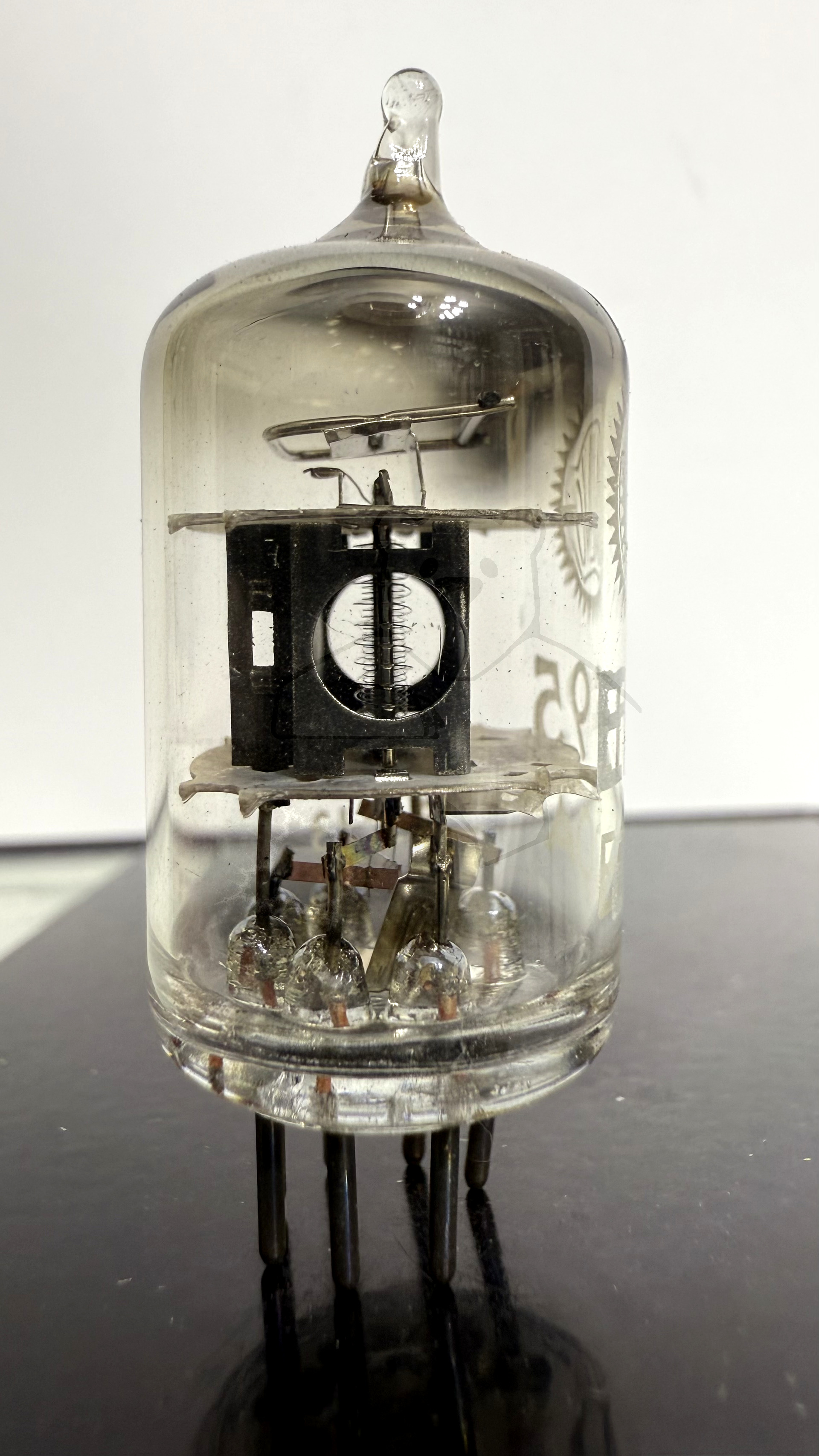

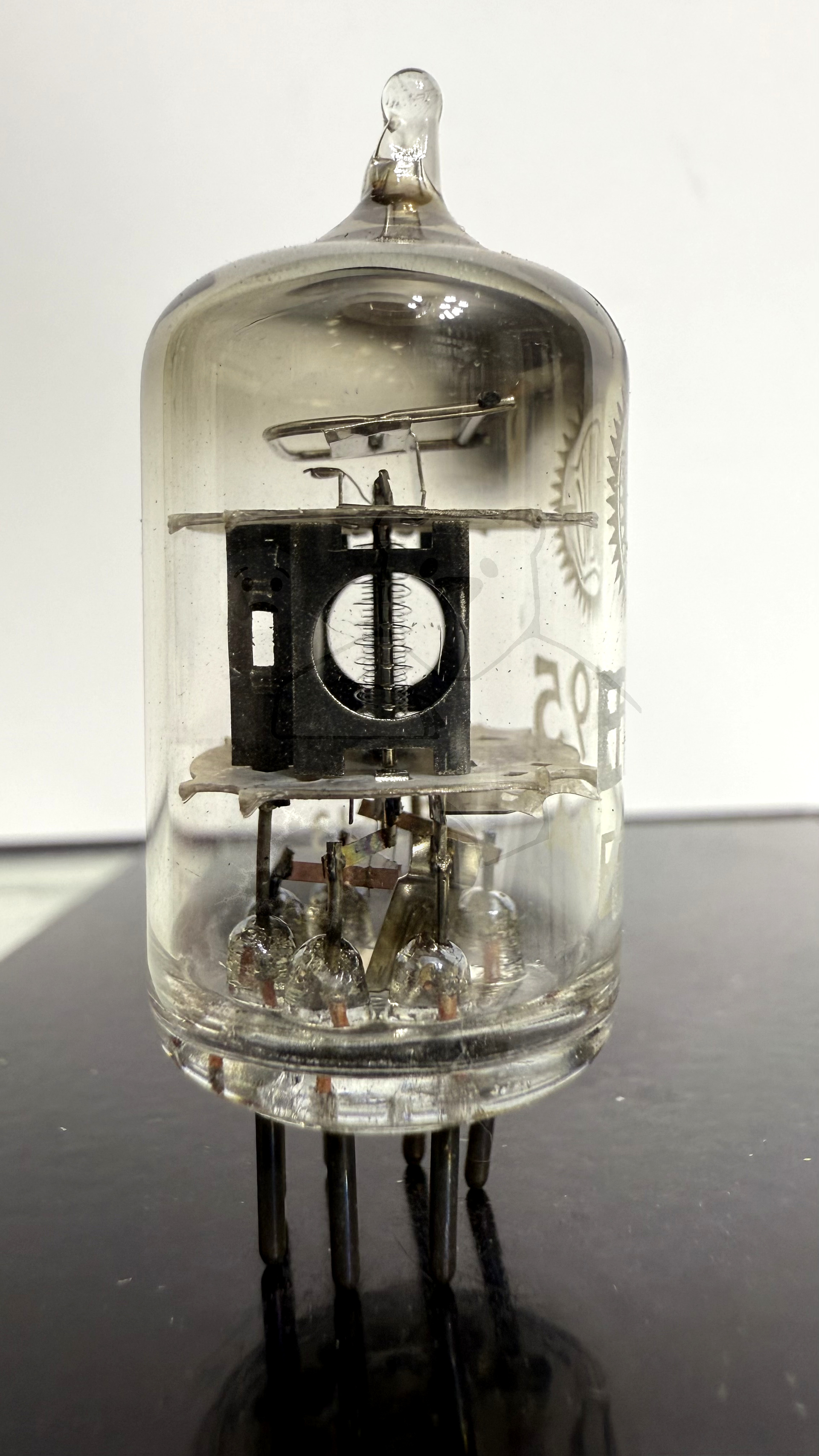

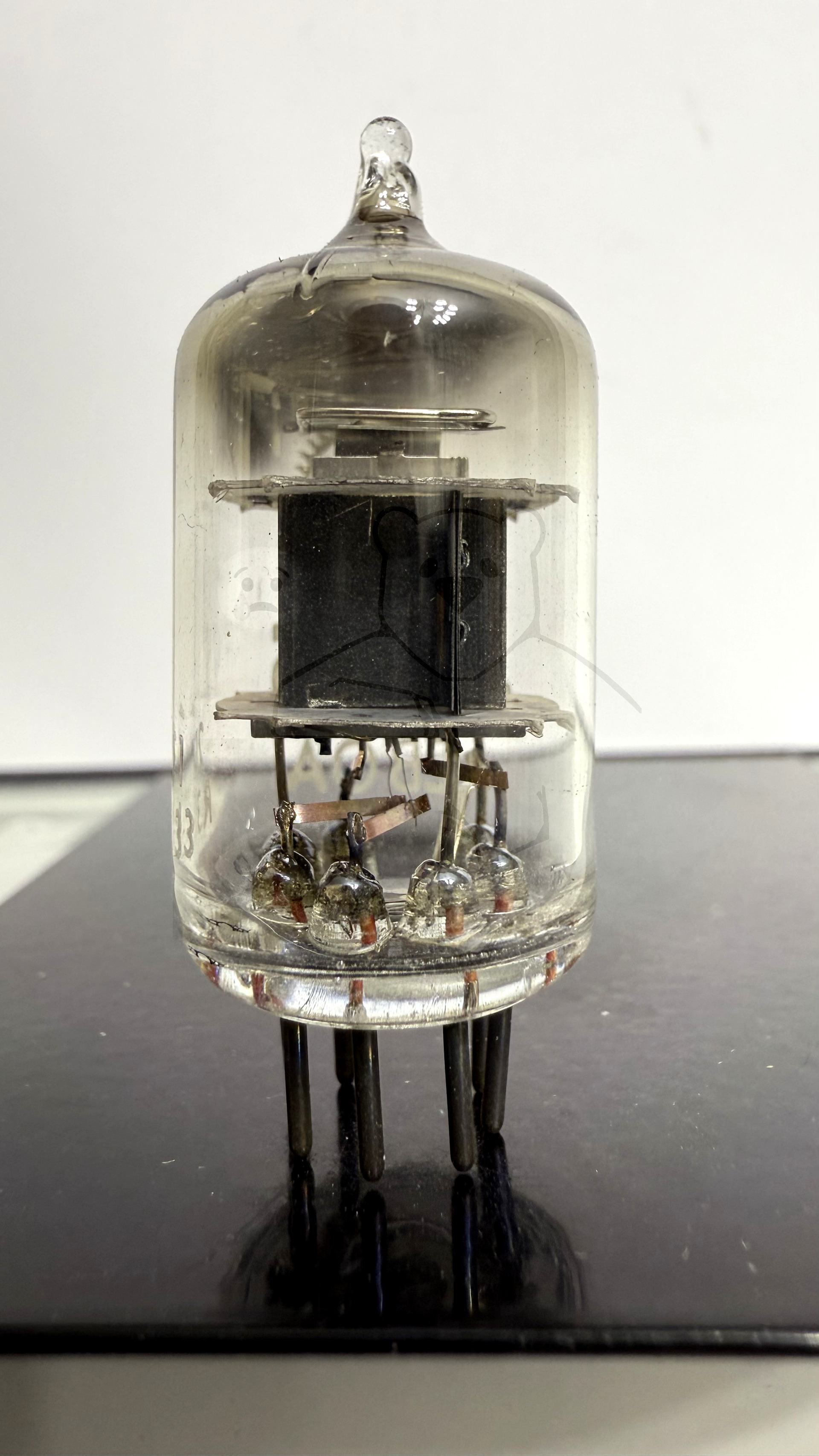

Daten und Bilder der Röhre: EF95

🔎 Beschreibung der Röhre: EF95 Inventarnummer: 04045

Name	→ EF95
Vergleichsname	→ 5654 6AK5 → 6AK5W E95F
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,175
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen

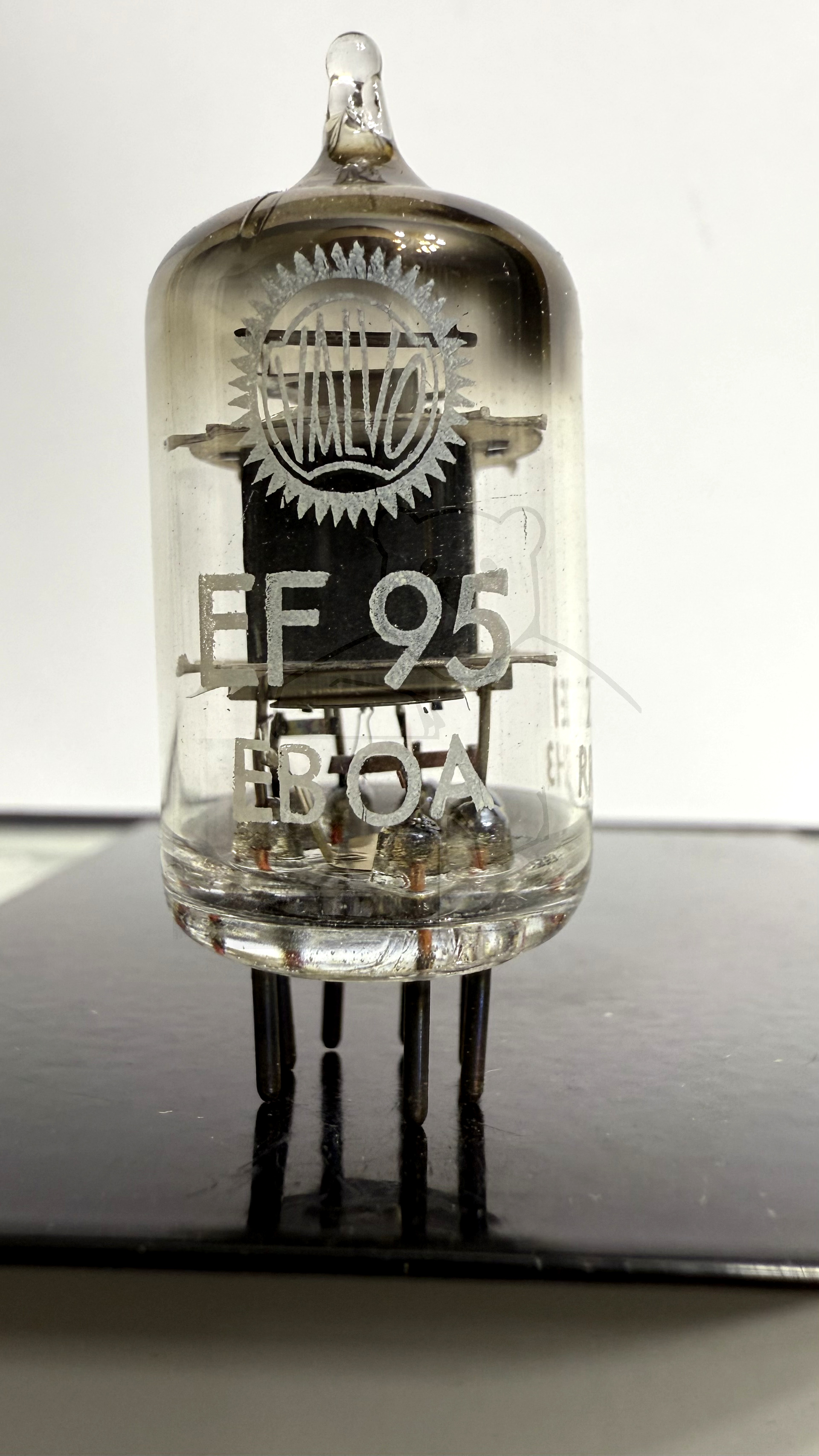

Kenn Nummer	EBOA

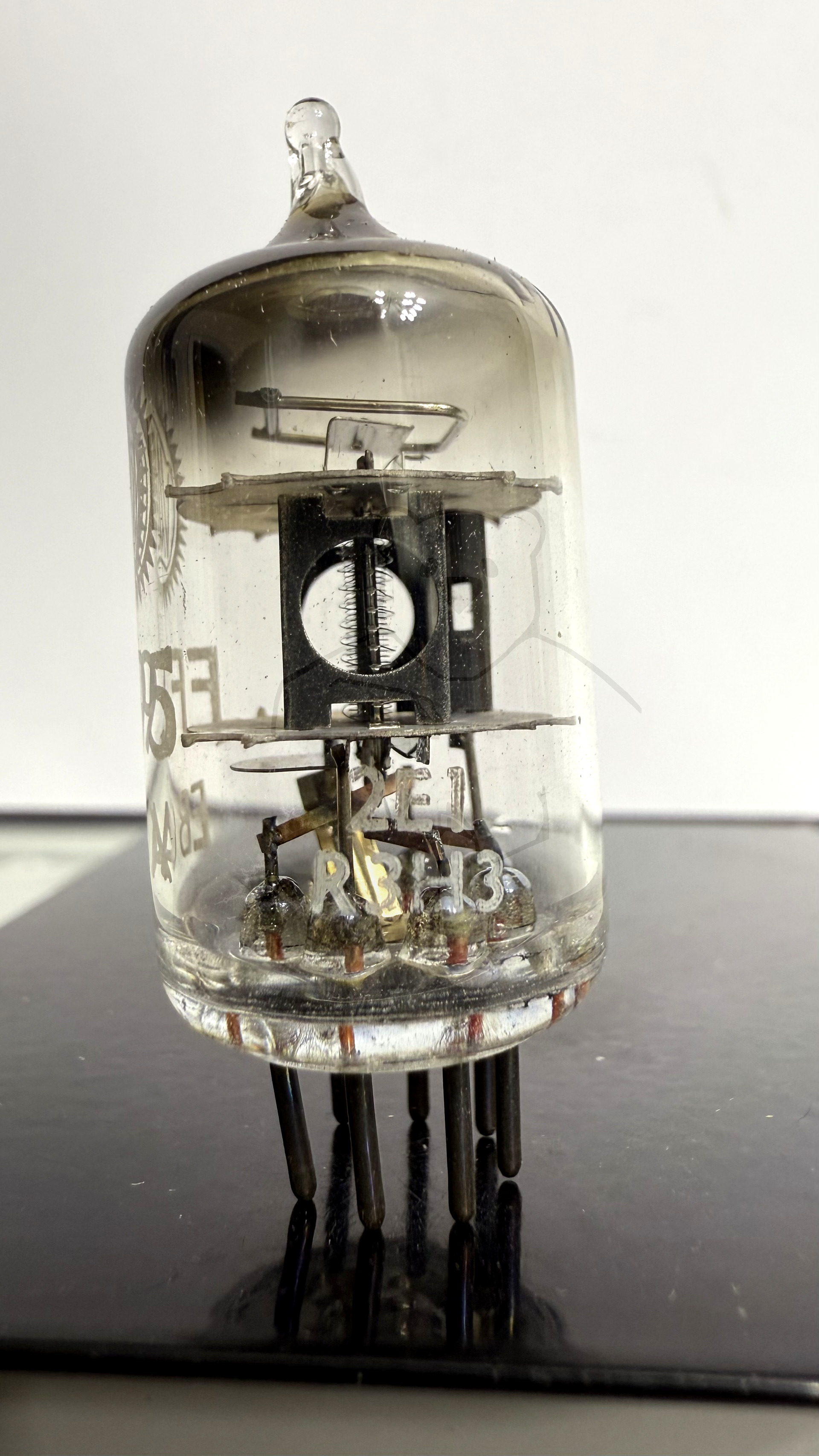

Ätz- Produktionscode	2E+01
Serien Nummer

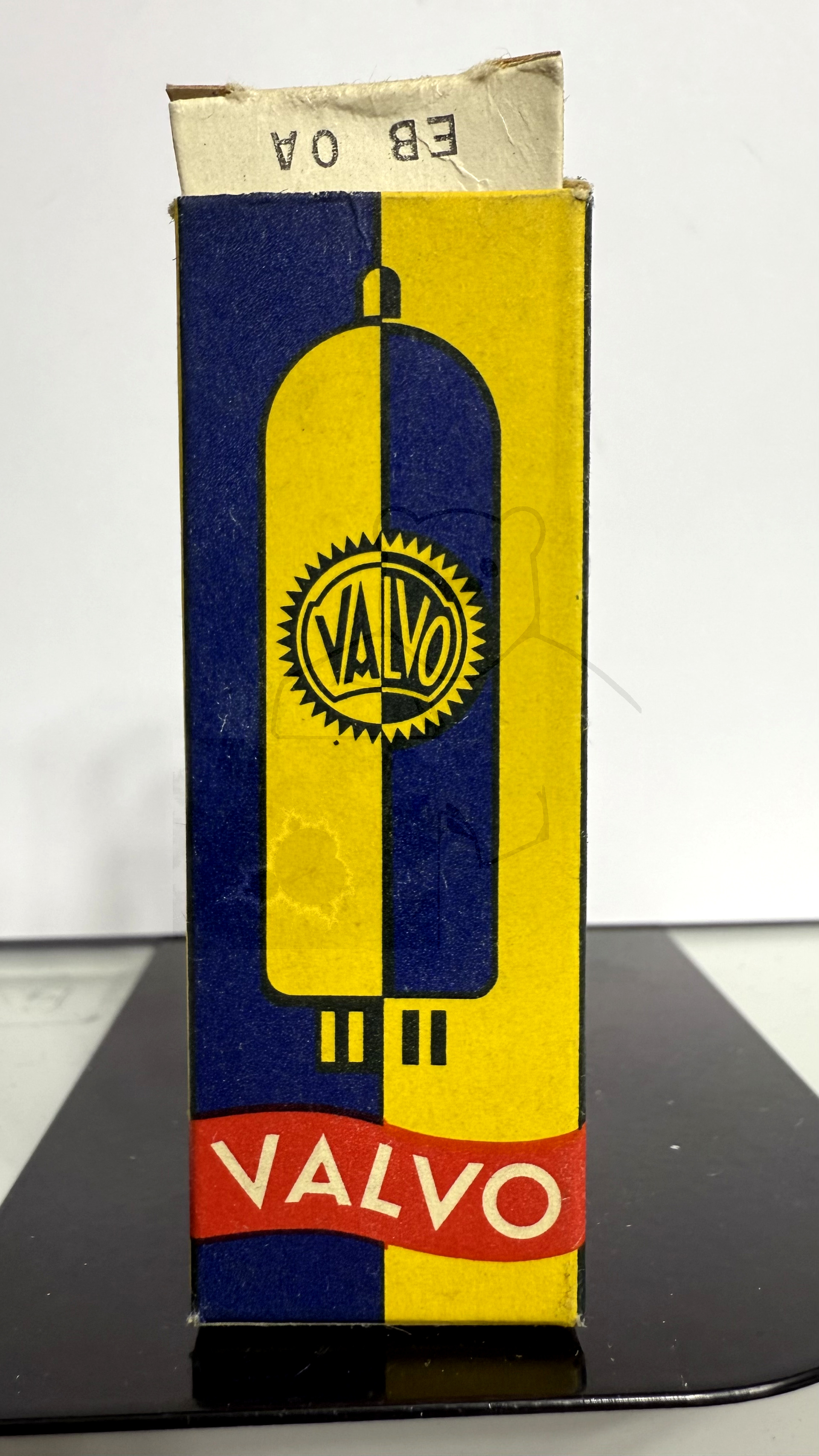

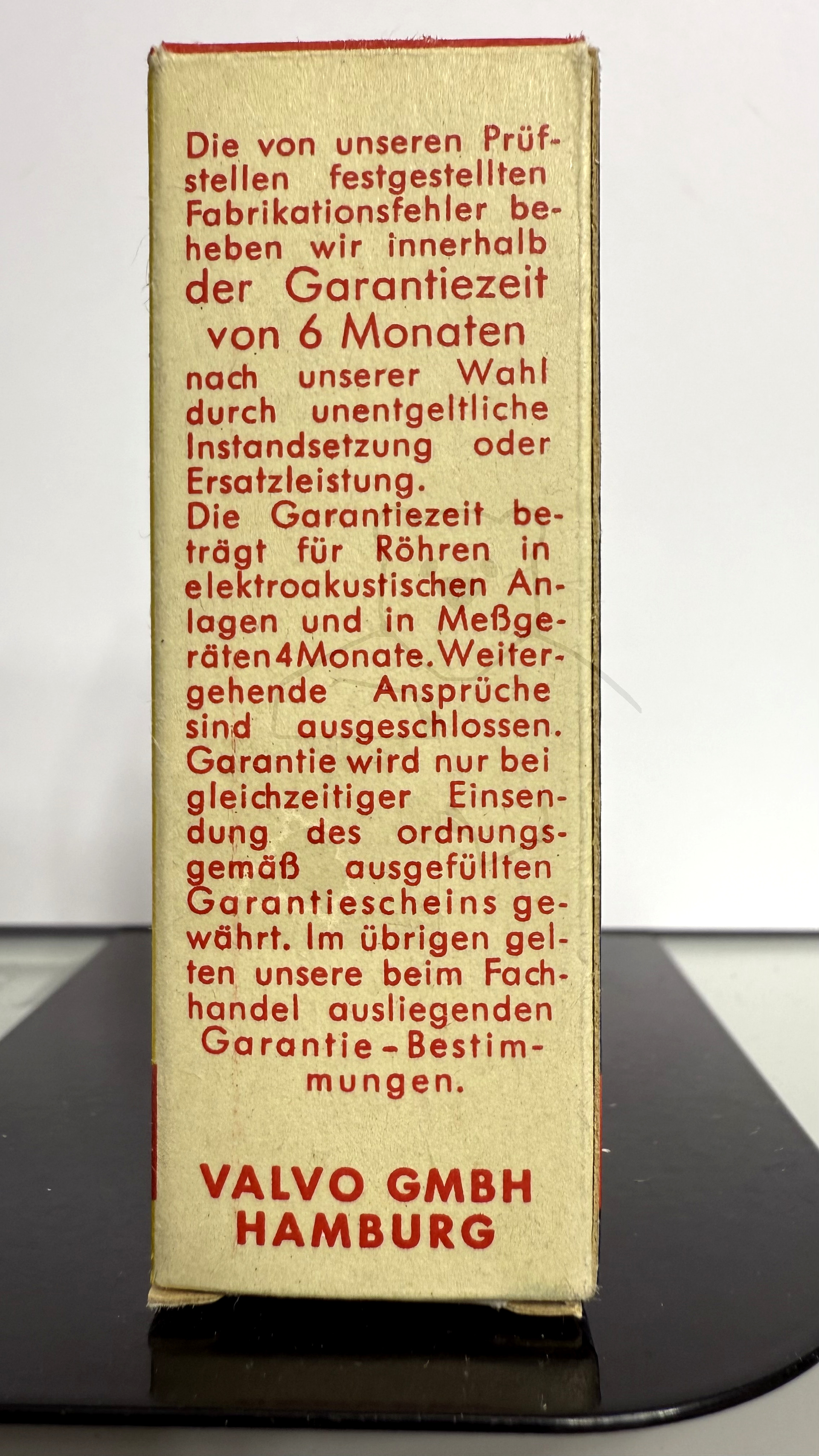

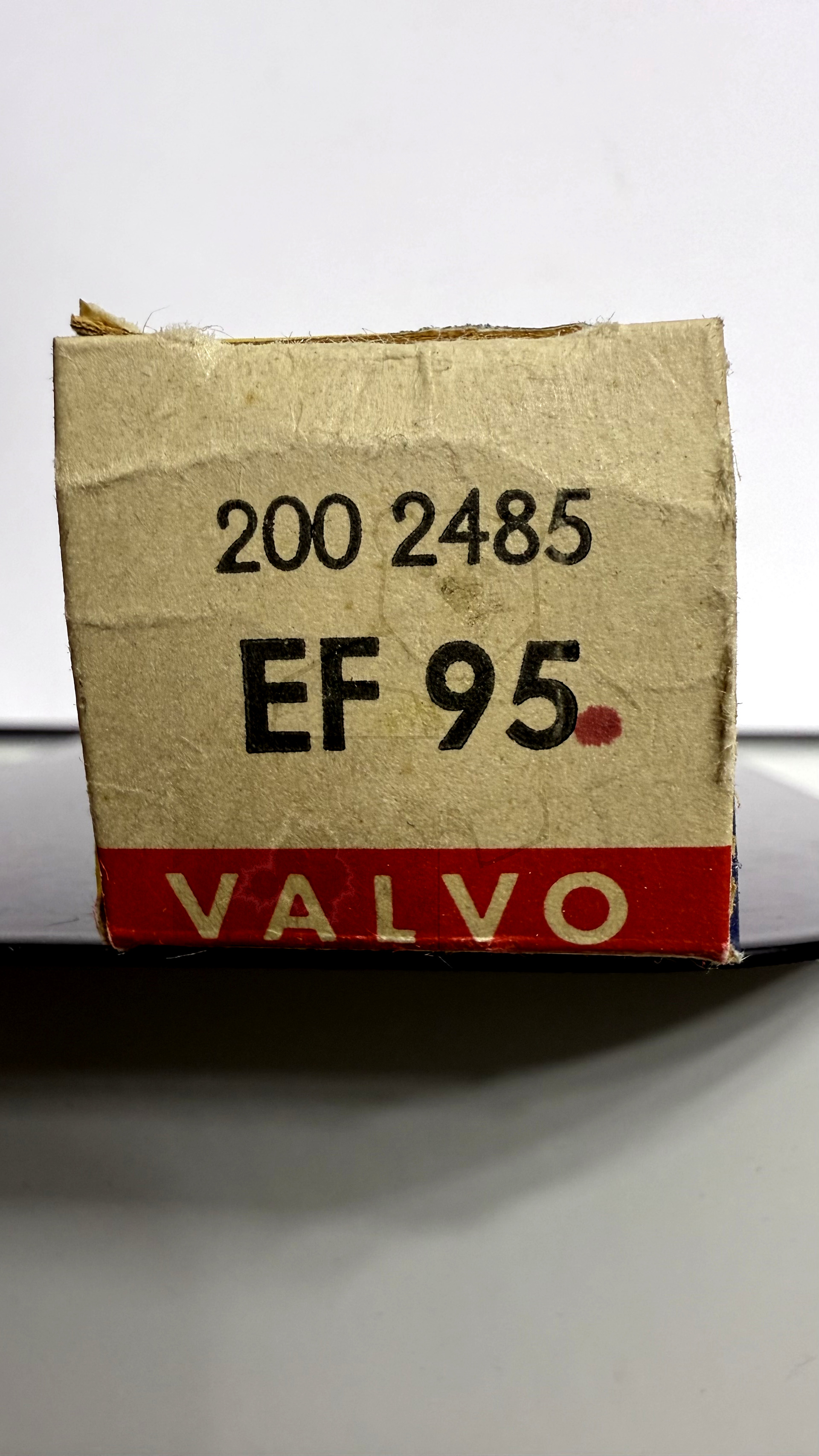

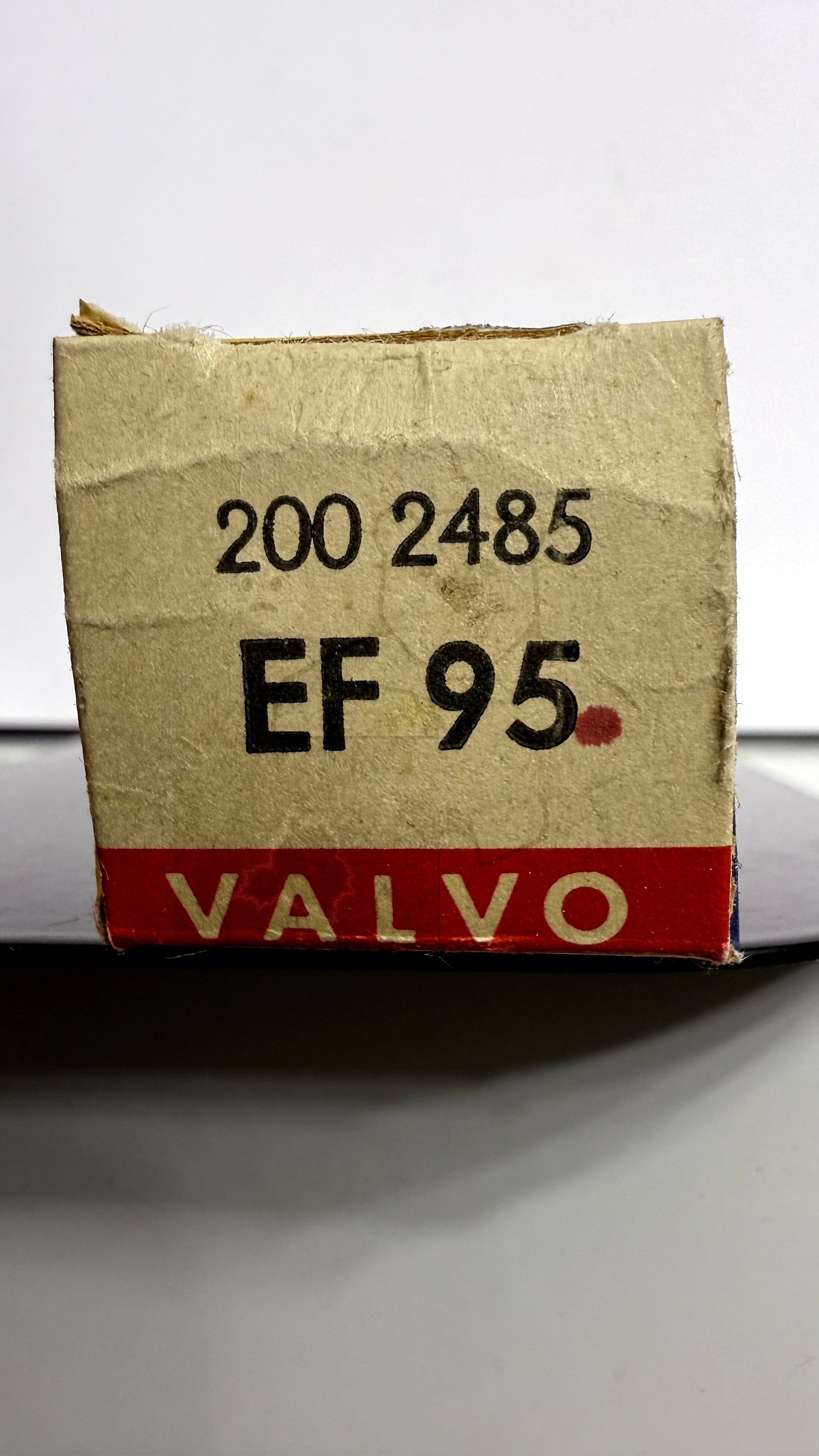

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S9

🔎 Beschreibung der Systeme für die Röhre: EF95

	System 1
Kathode	2, 7
Gitter 1	1
Gitter 2	6
Gitter 3	2, 7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2, 7
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF95

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF95
Datenblatt EF95 Lamina [www.tubedata.info].pdf (556 kB)
Datenblatt EF95 Mullard [www.tubedata.info].pdf (249 kB)
Datenblatt EF95 Philips [www.tubedata.info].pdf (29 kB)
Pruefkarte EF95 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (295 kB)
Pruefkarte EF95 6AK5 731A 5654 - Funke W19 Roehrenpruefer.pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
