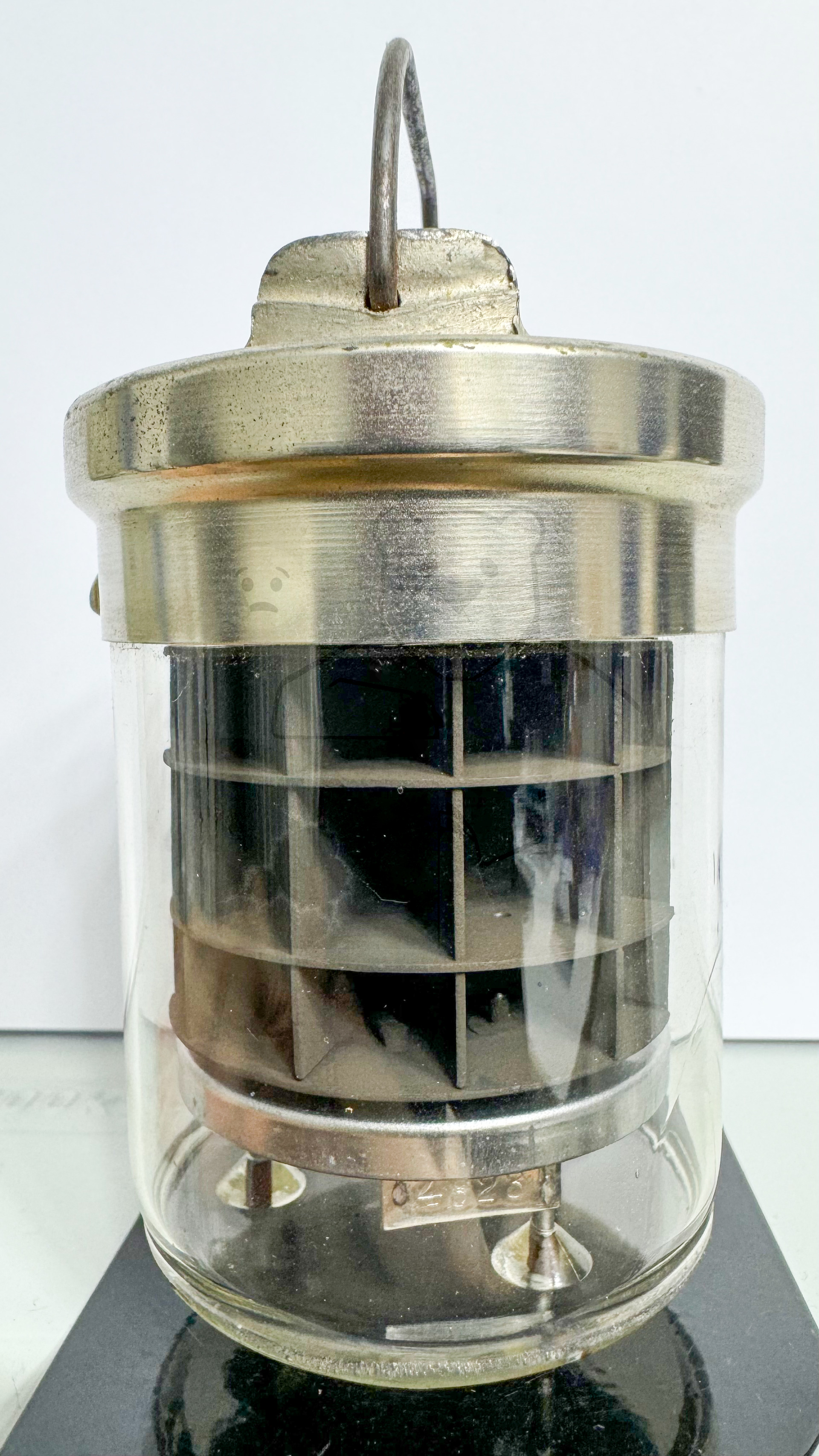

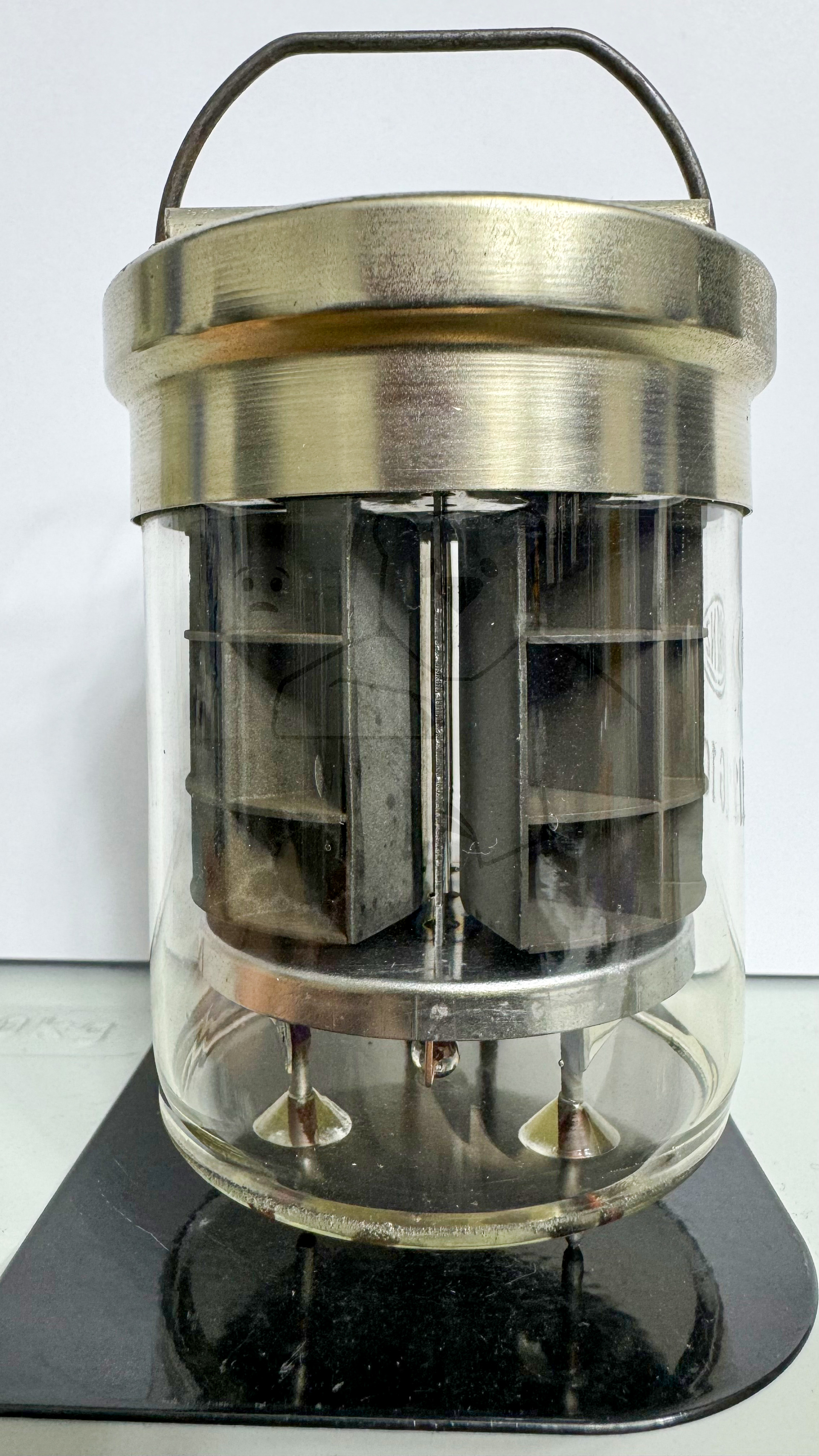

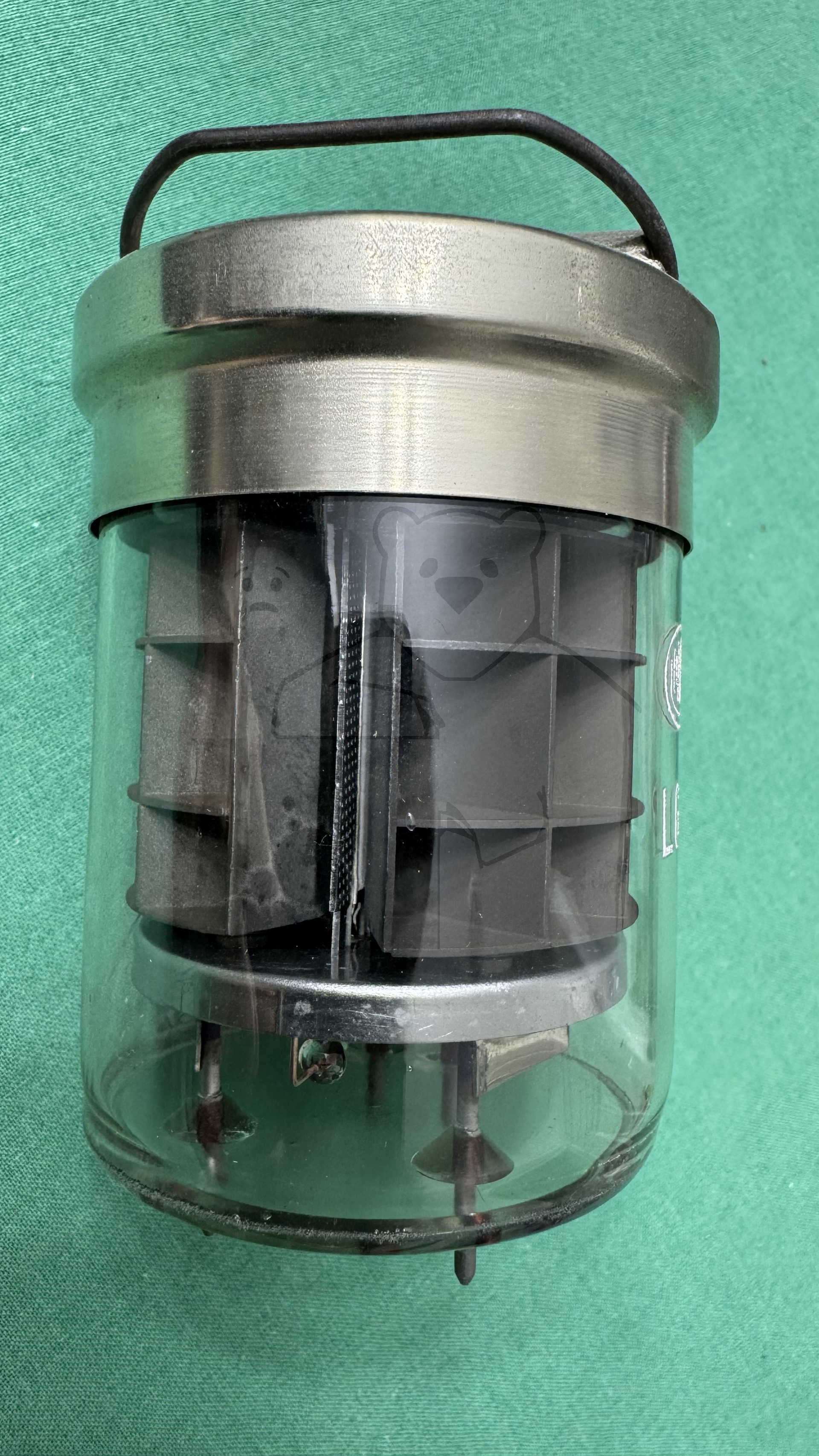

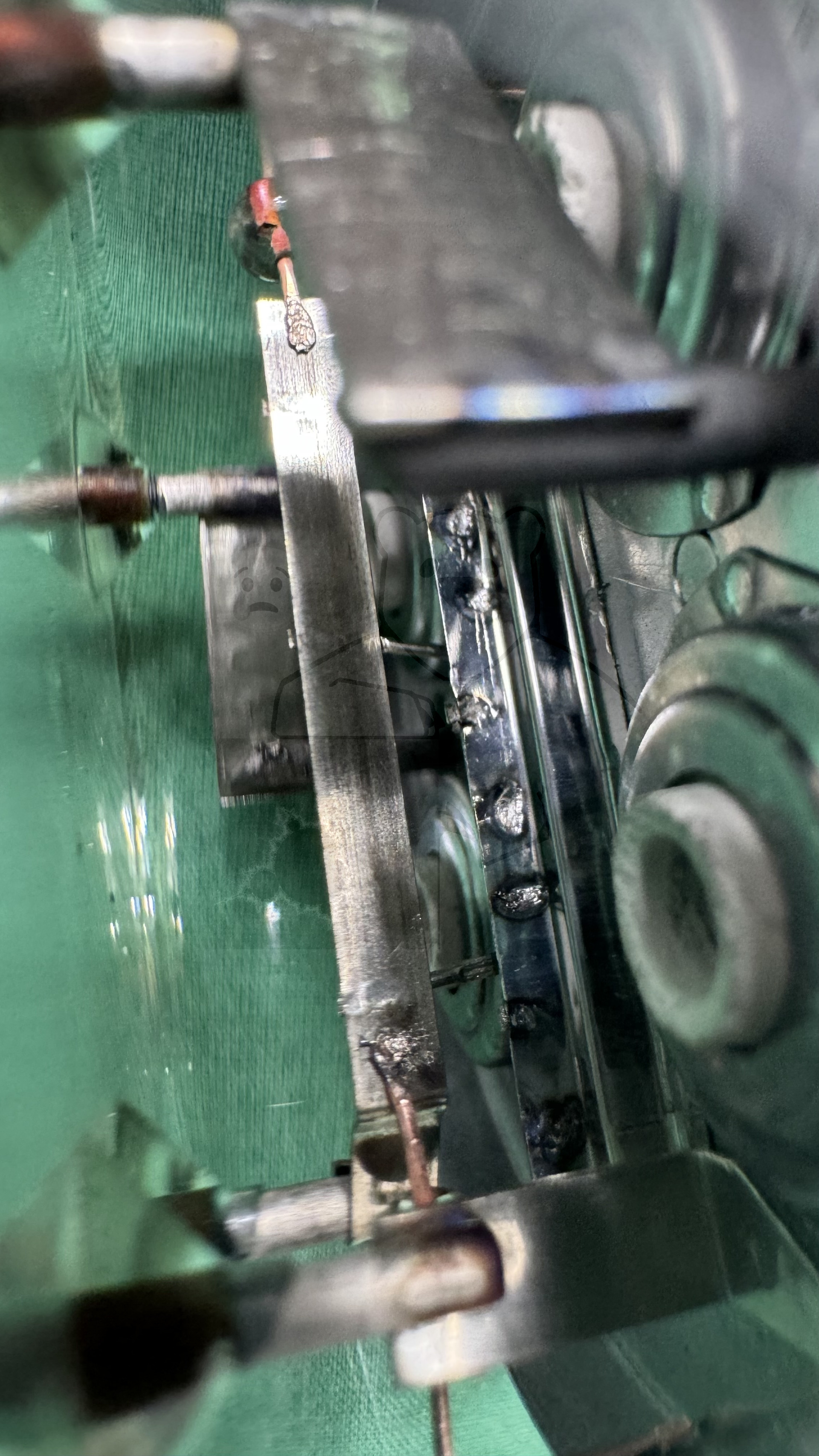

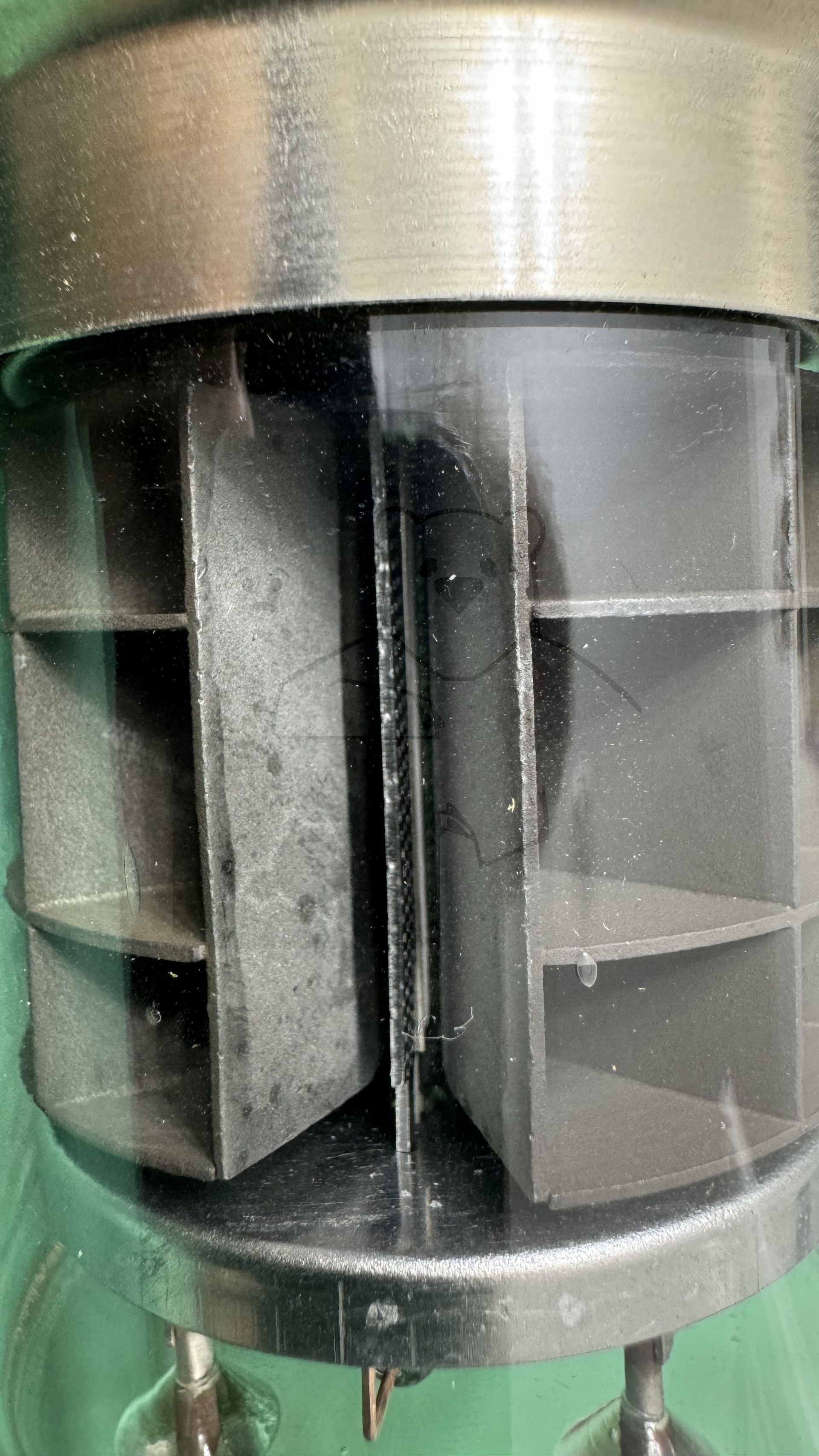

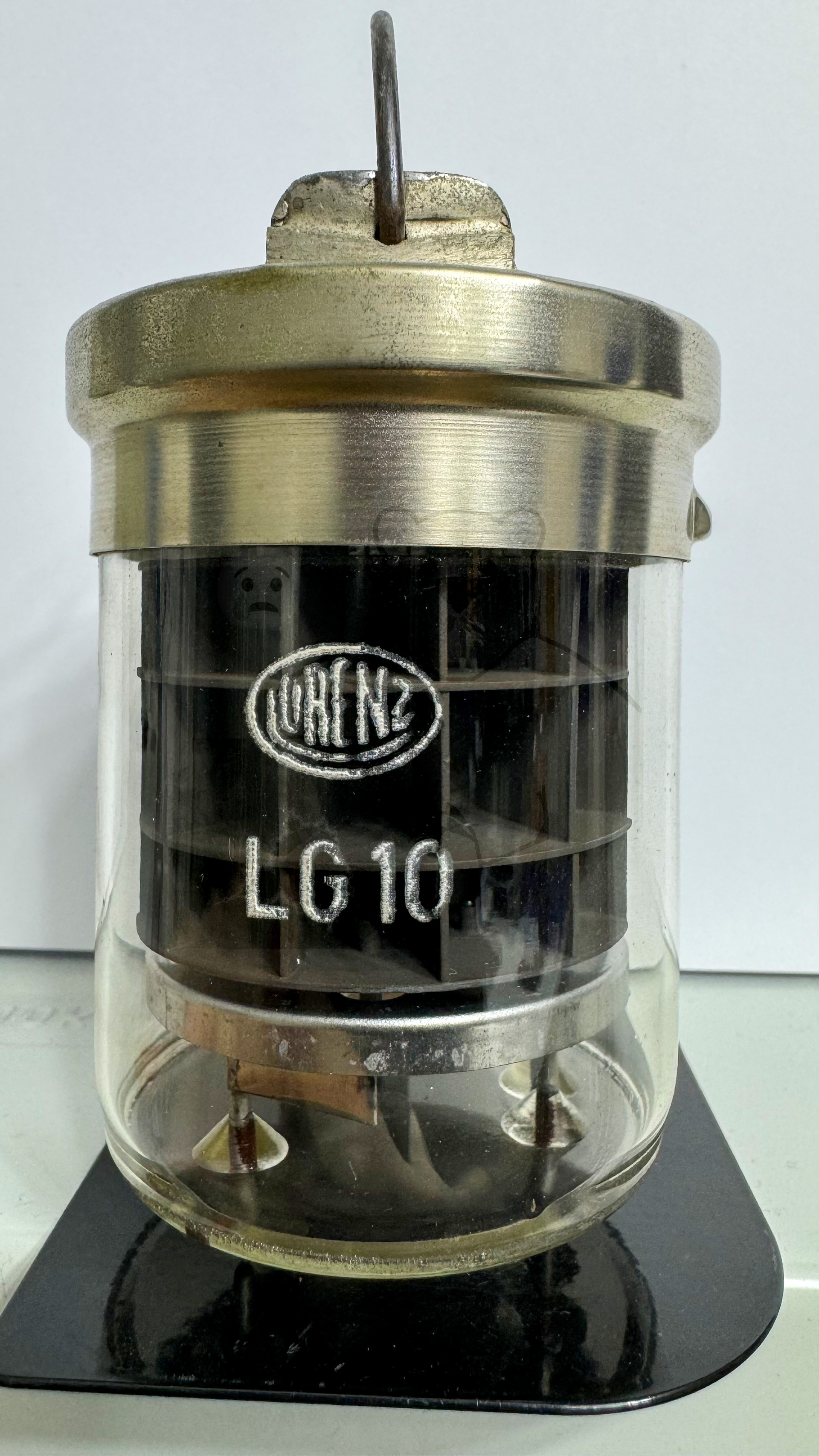

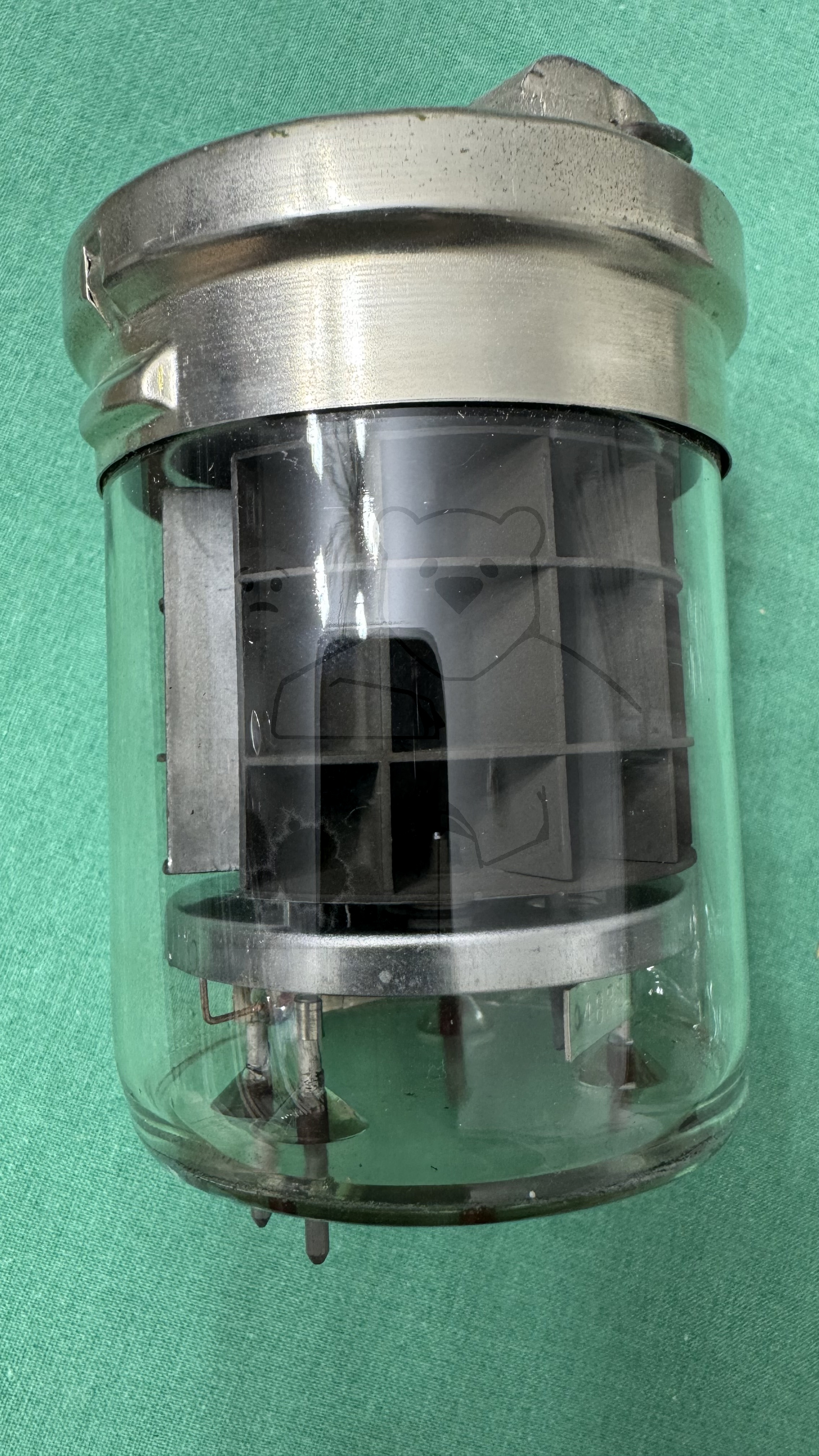

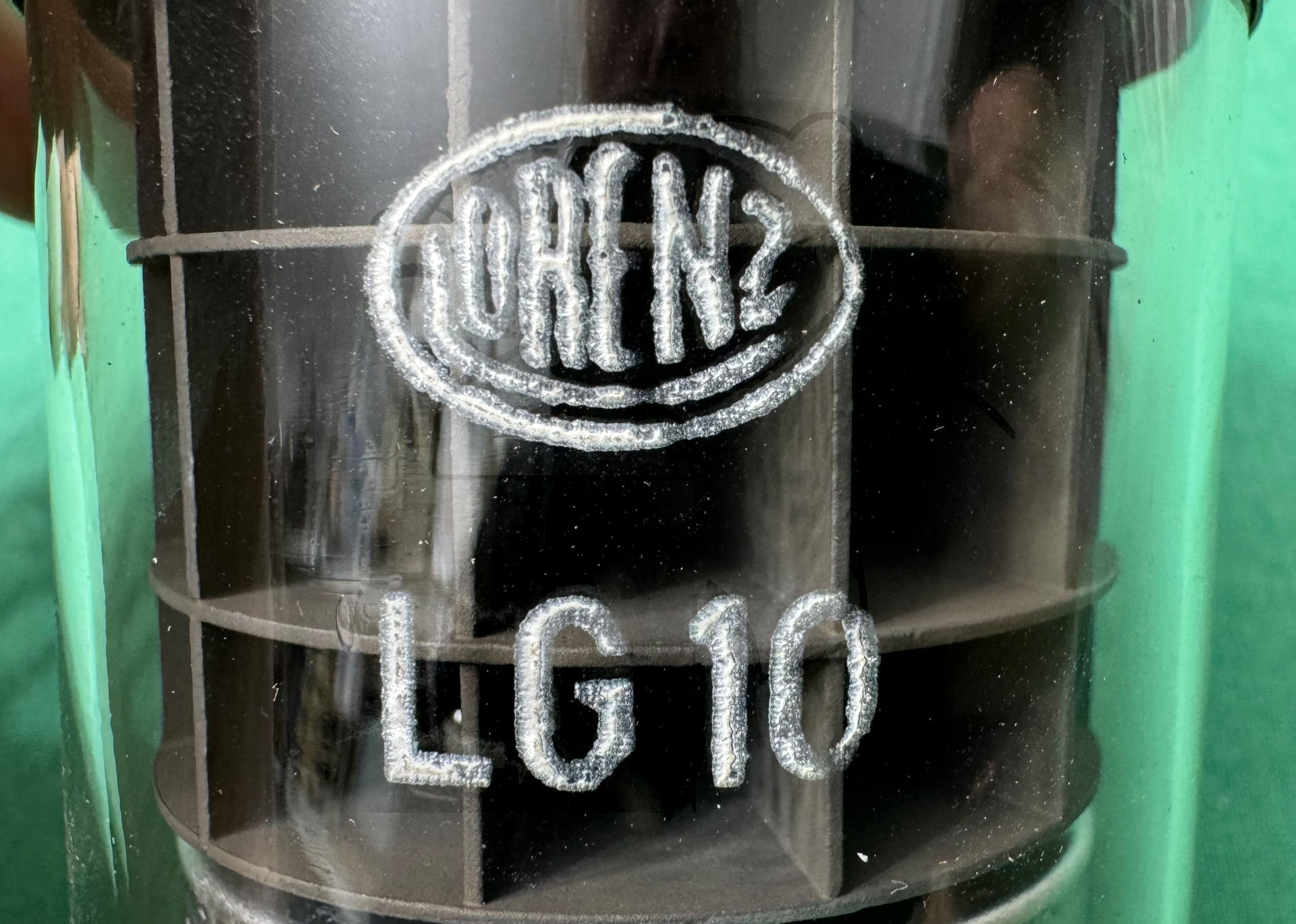

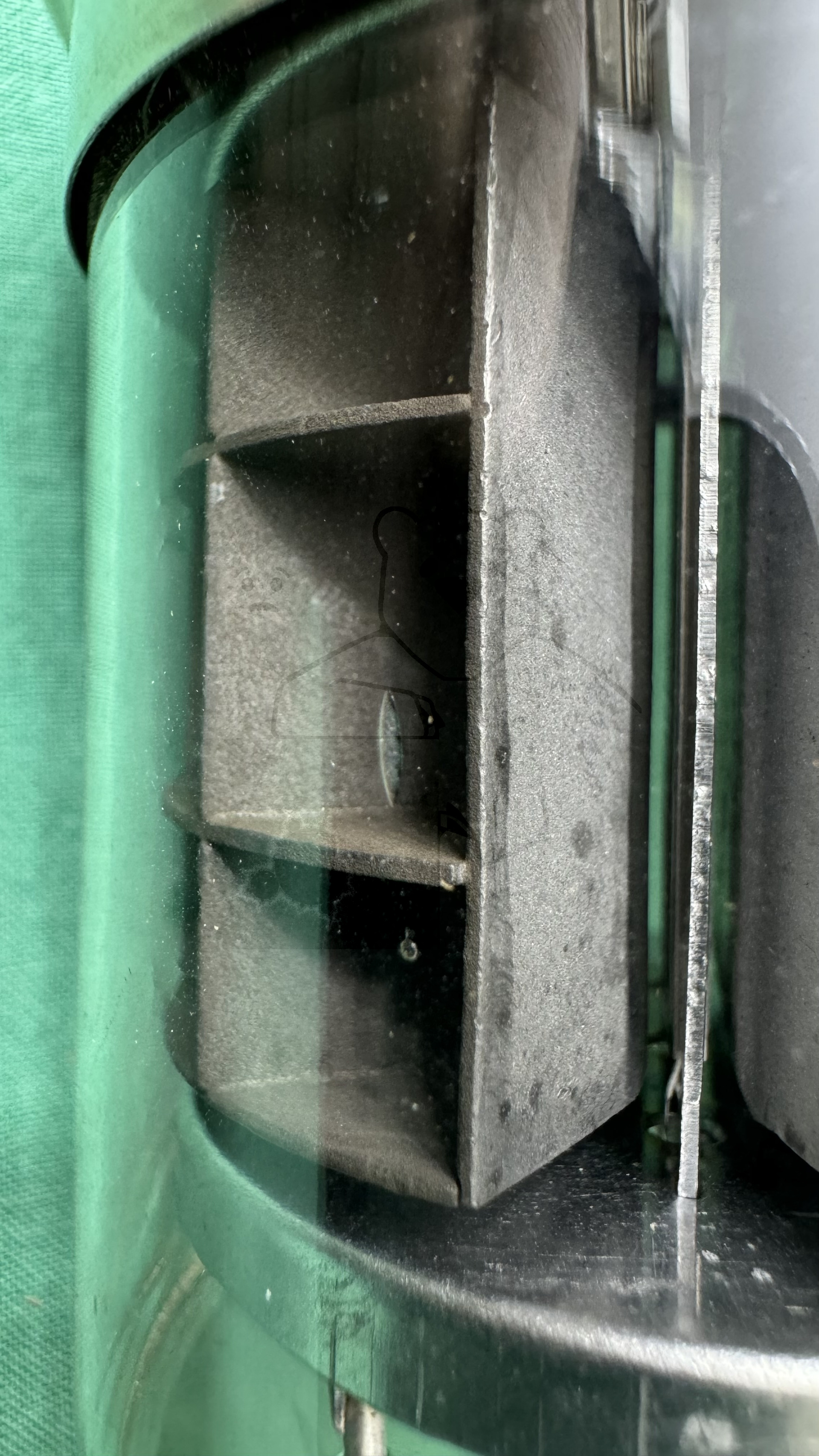

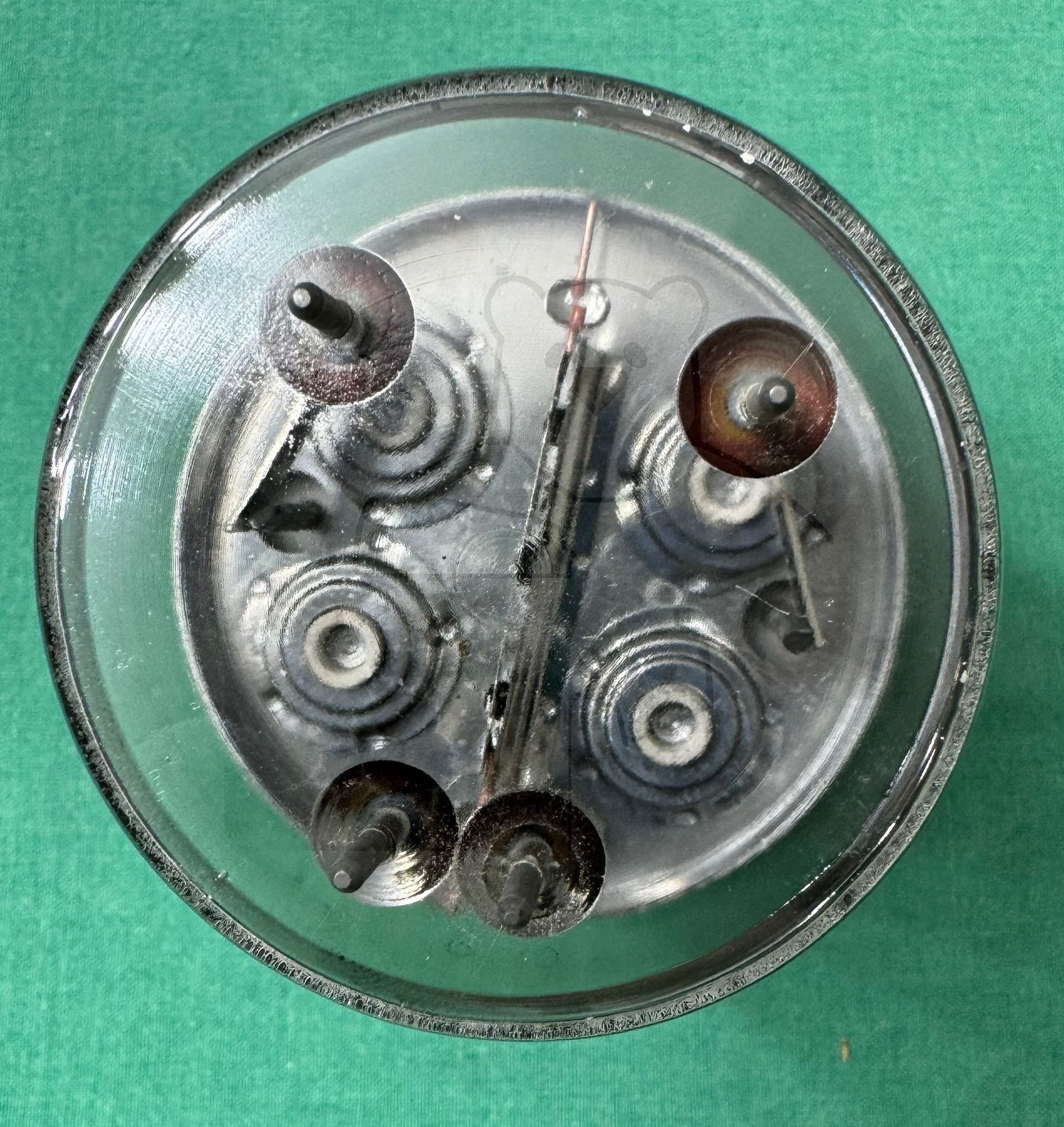

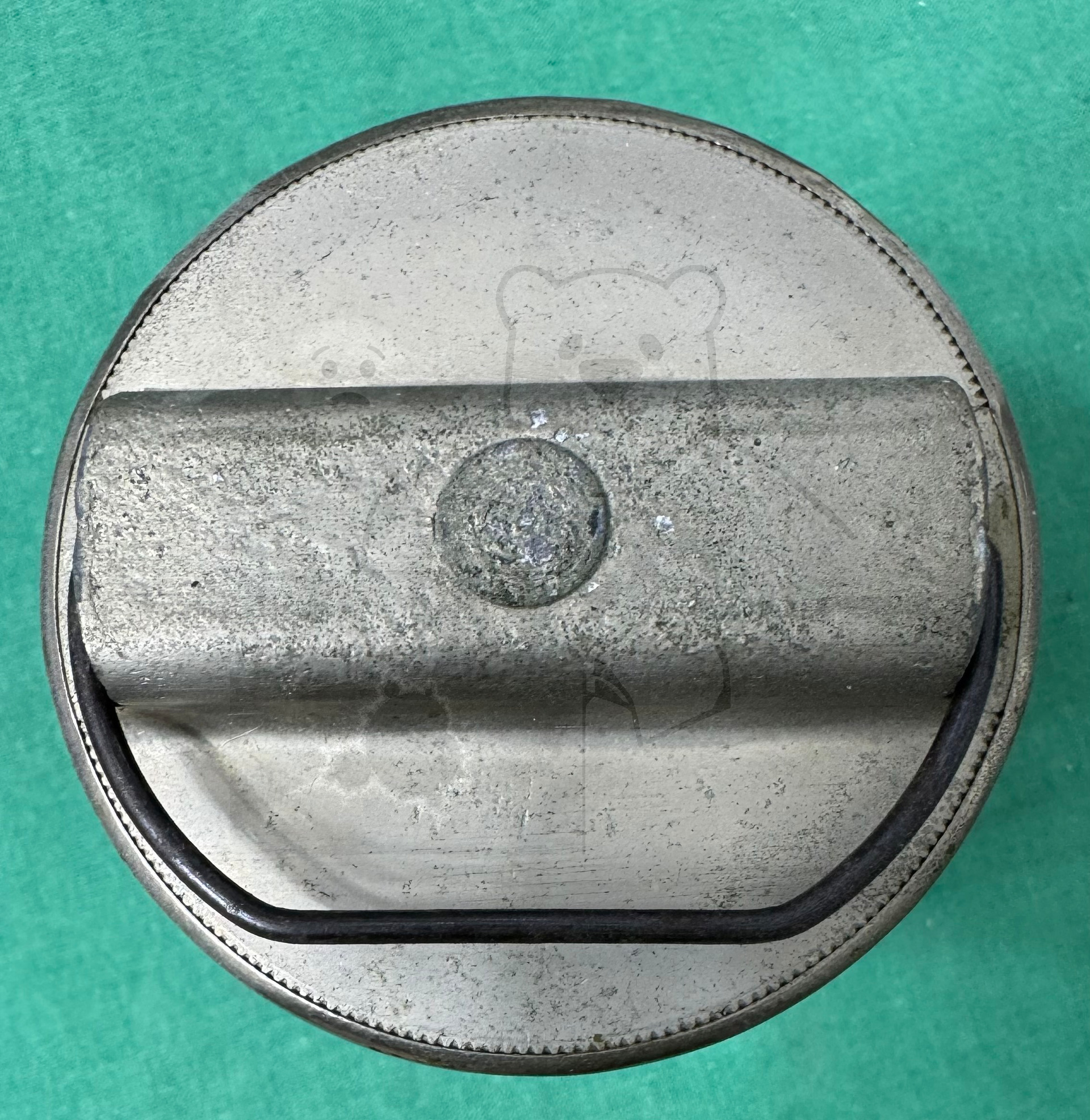

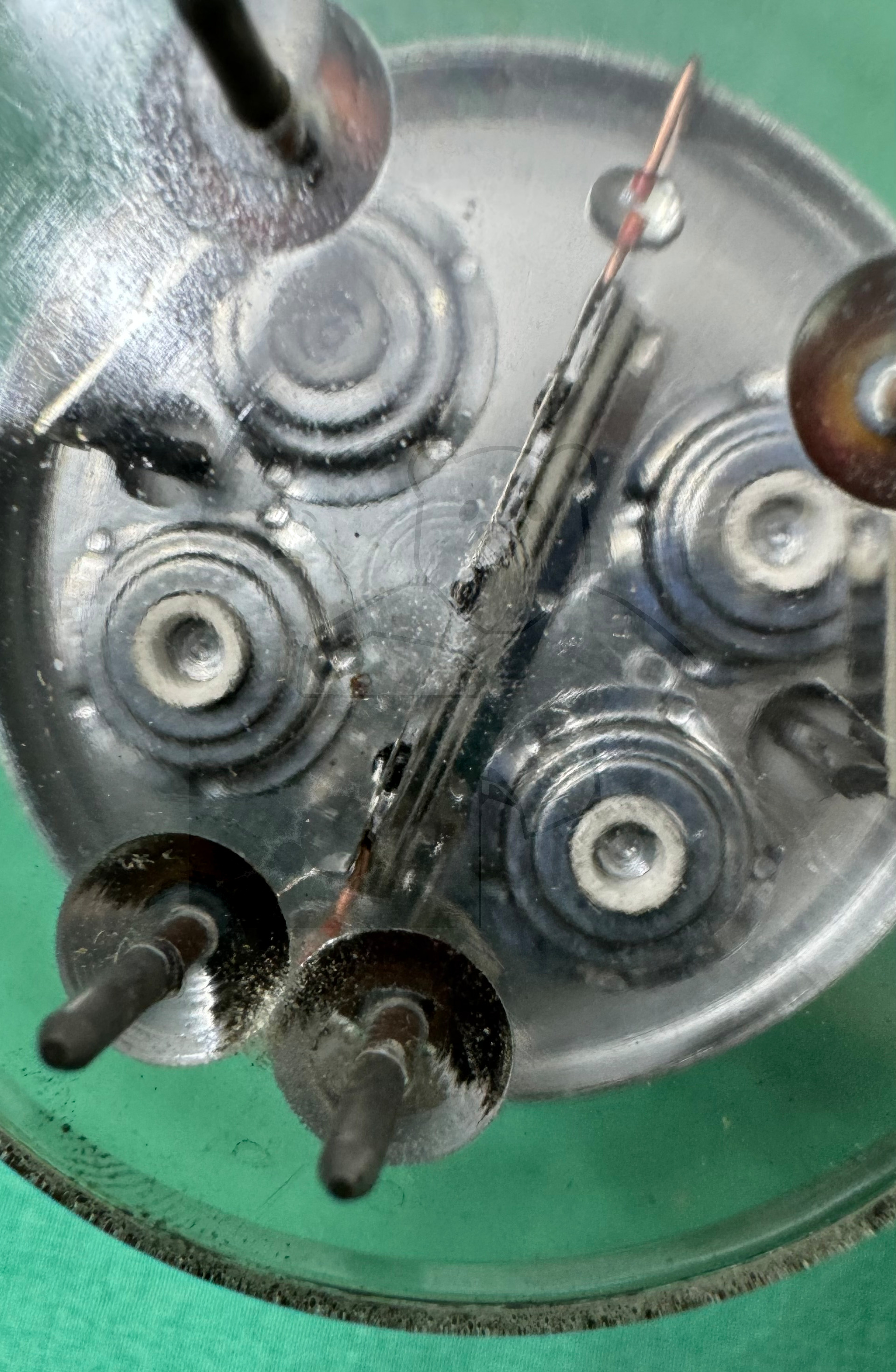

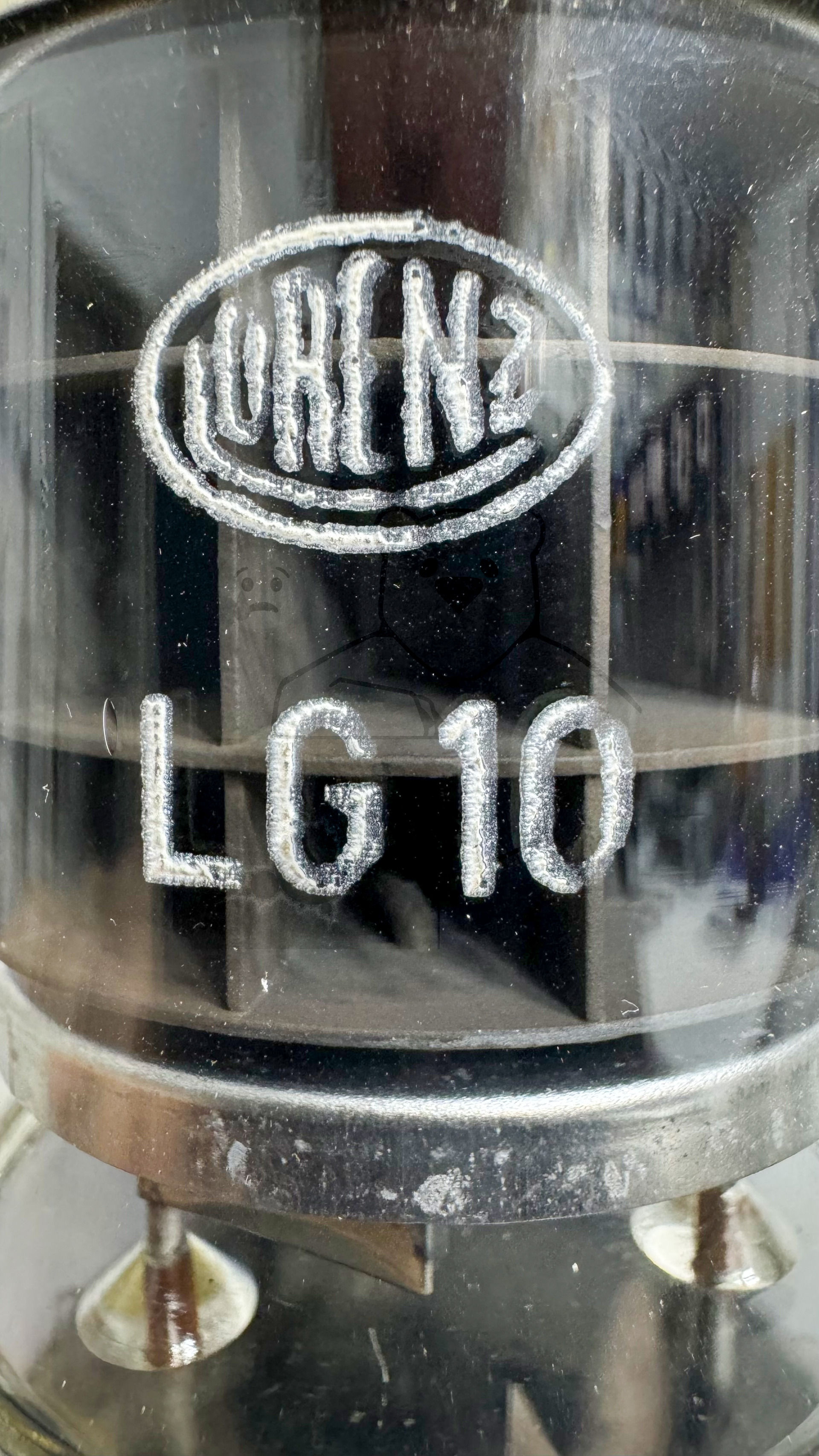

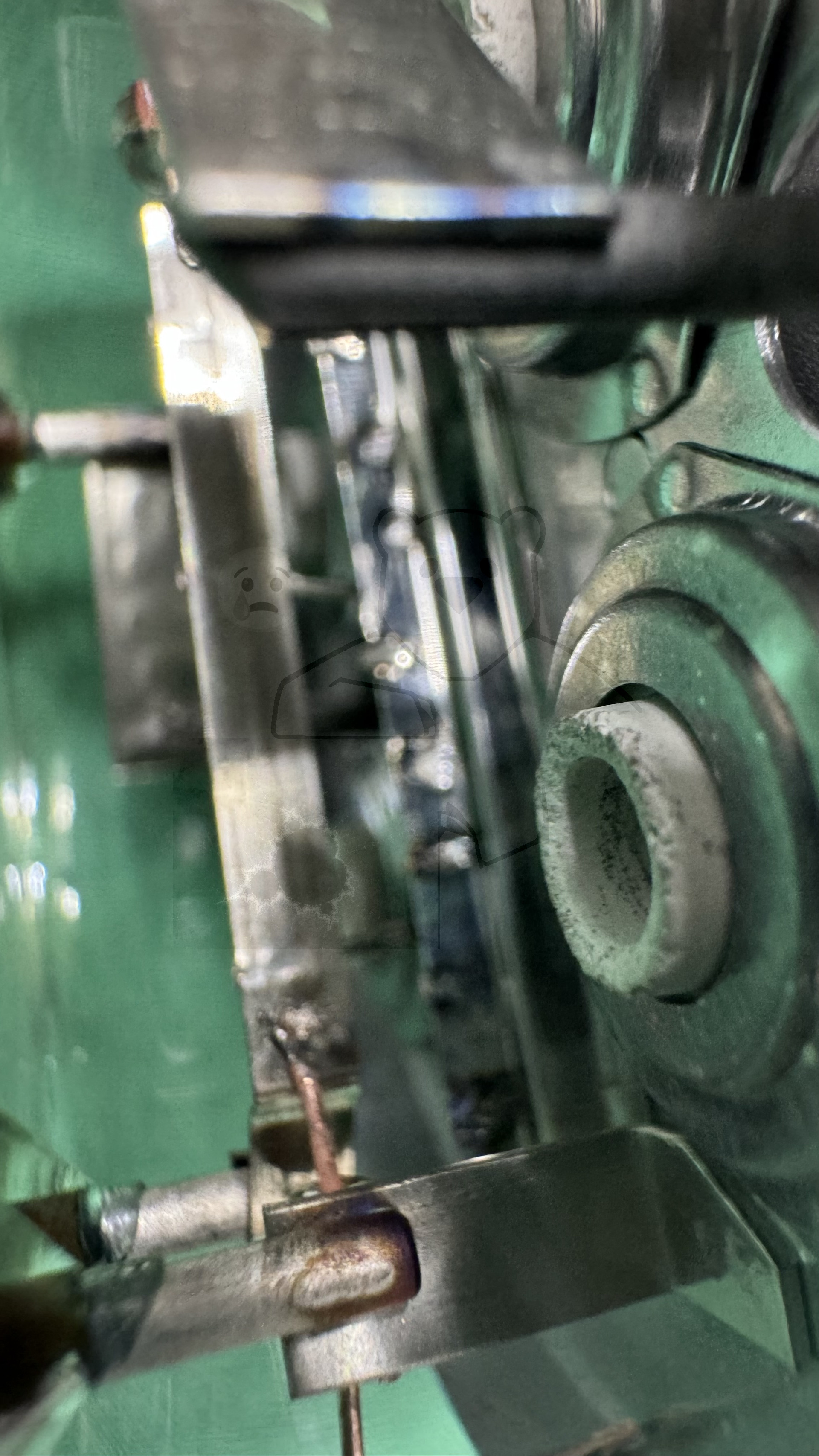

Daten und Bilder der Röhre: LG10

🔎 Beschreibung der Röhre: LG10 Inventarnummer: 04029

Name	→ LG10
Vergleichsname
Hersteller	→ Lorenz
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	2,6
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht

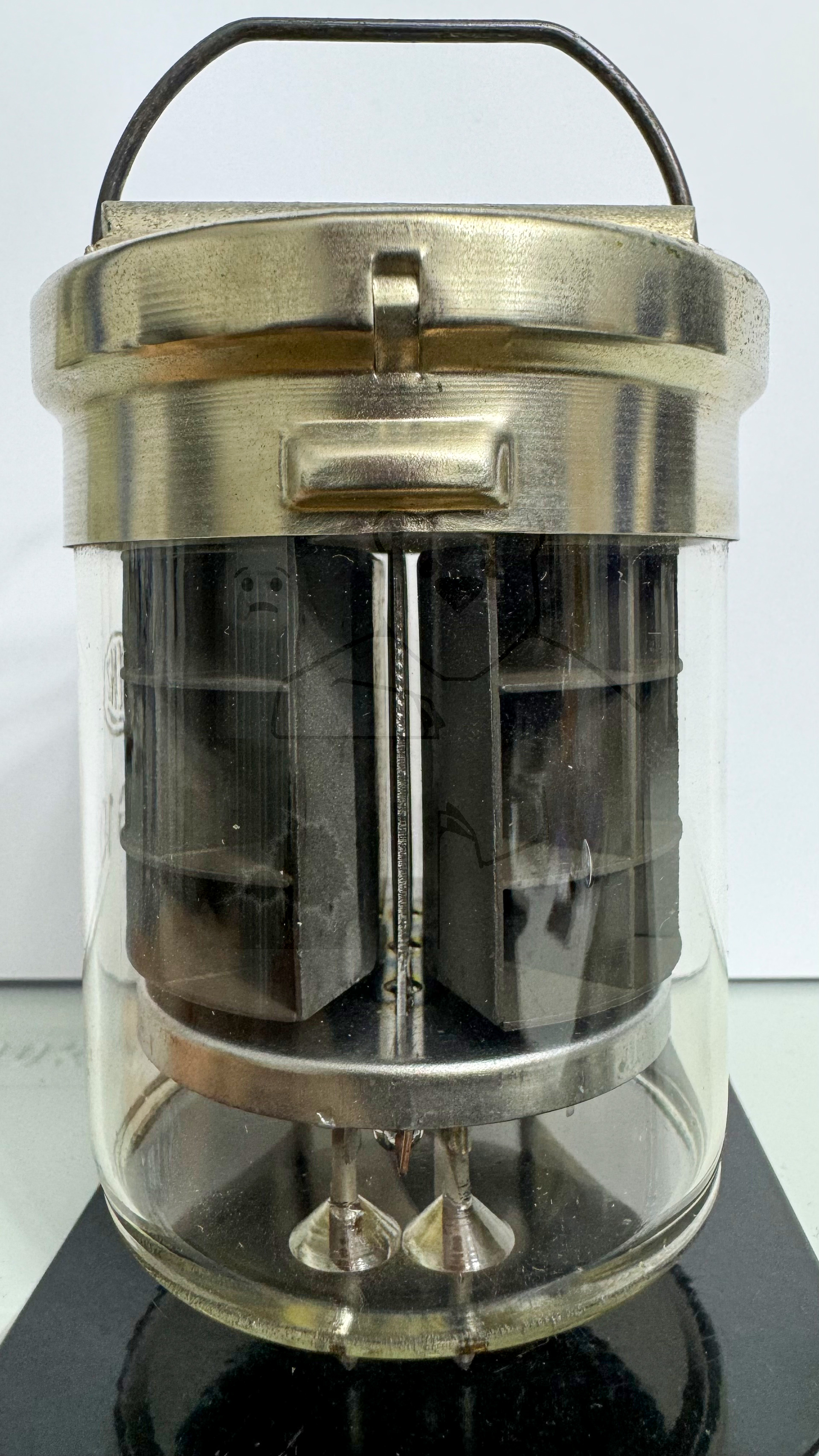

Informationen Röhrentyp	Röhre wurde als 'Marmeladenglass' bezeichnet

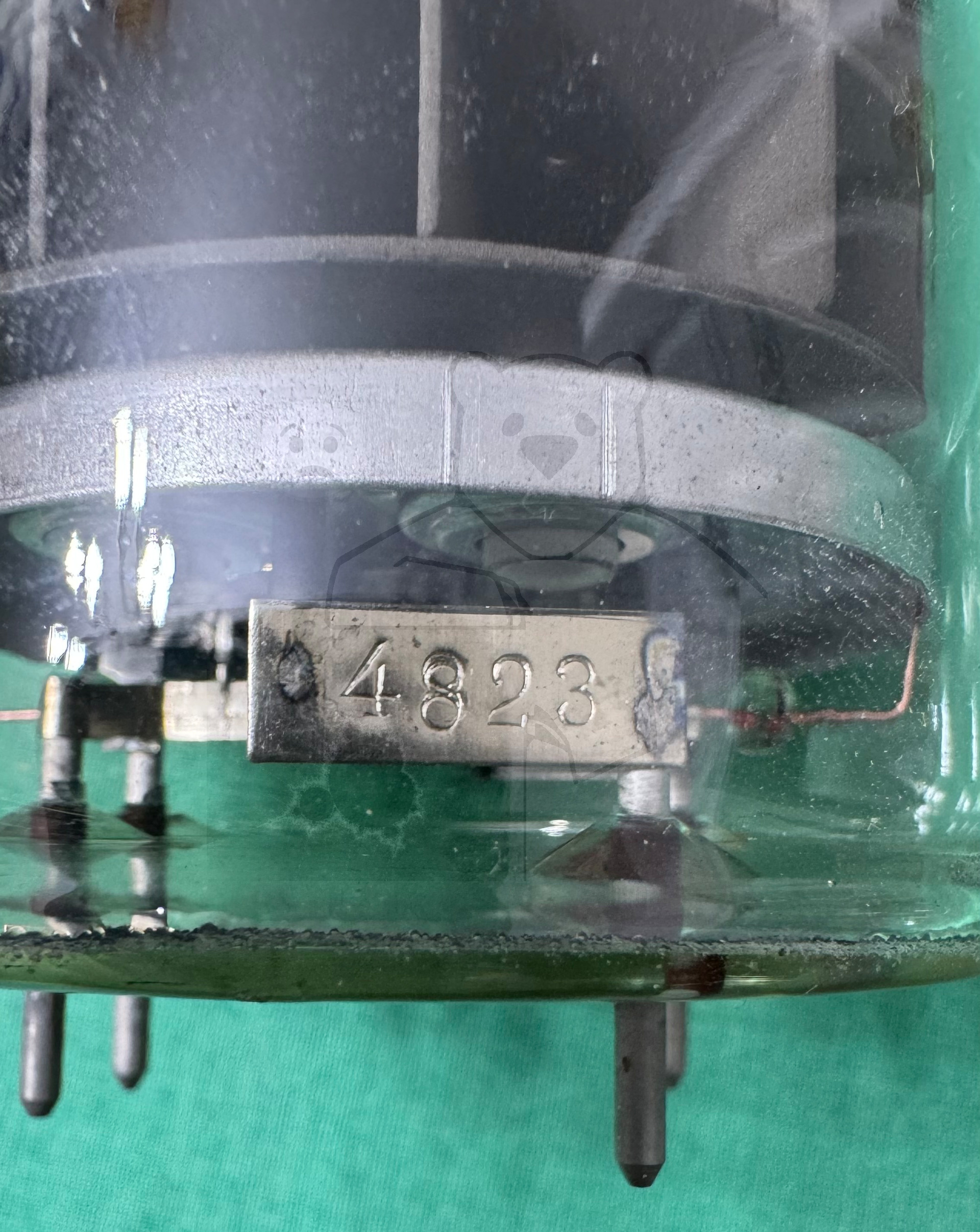

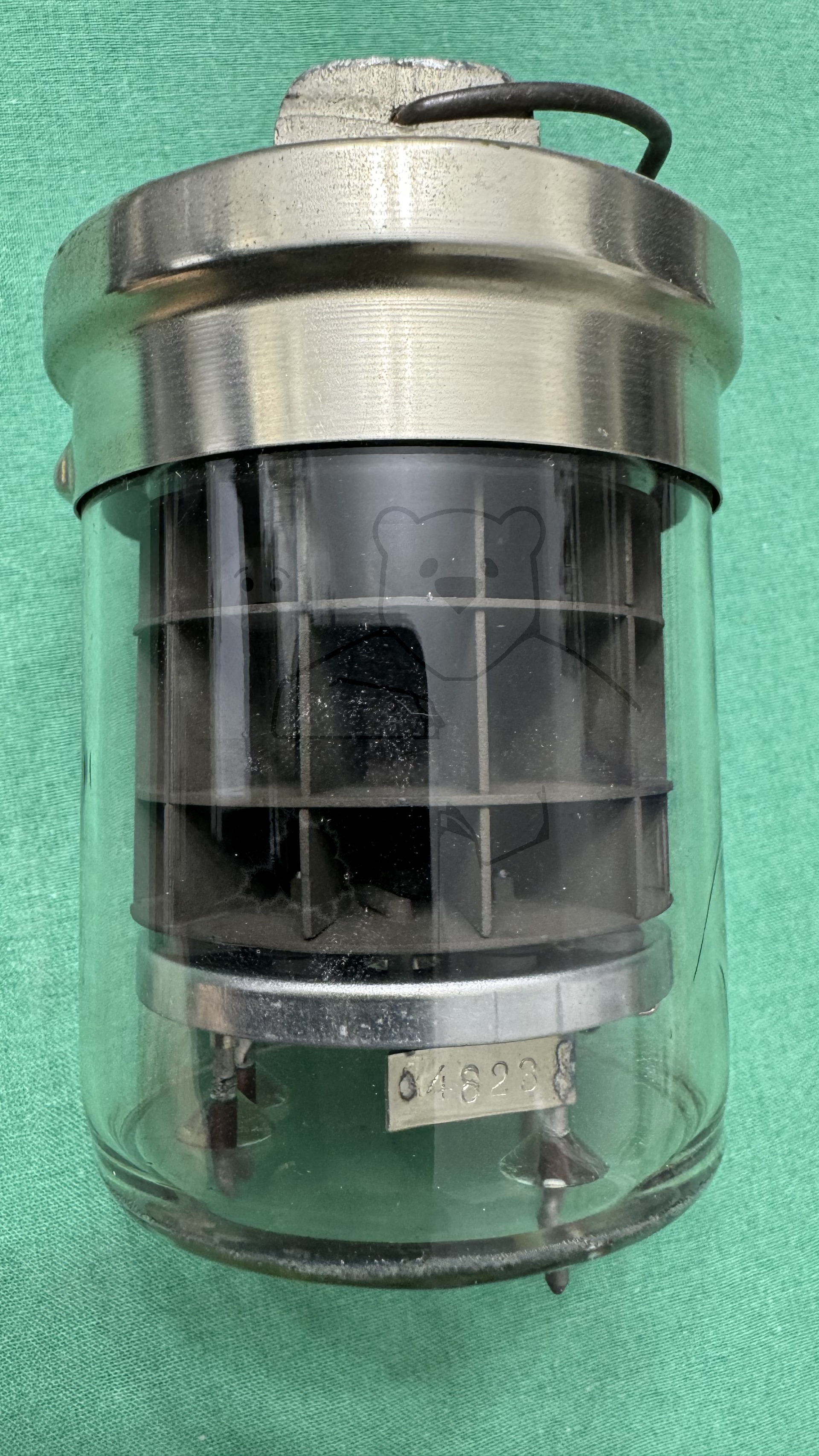

Informationen	In der Röhre: 4823
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

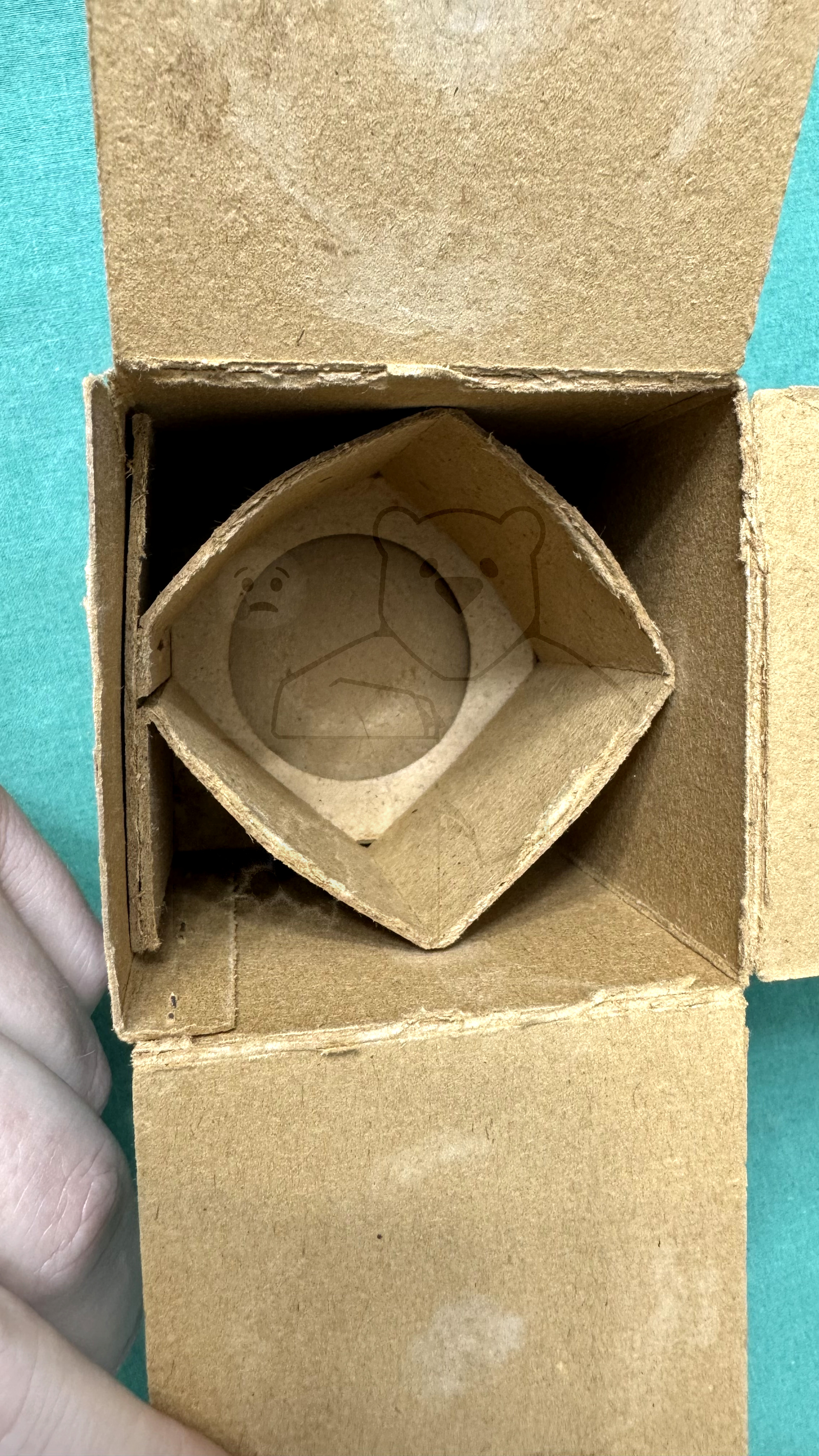

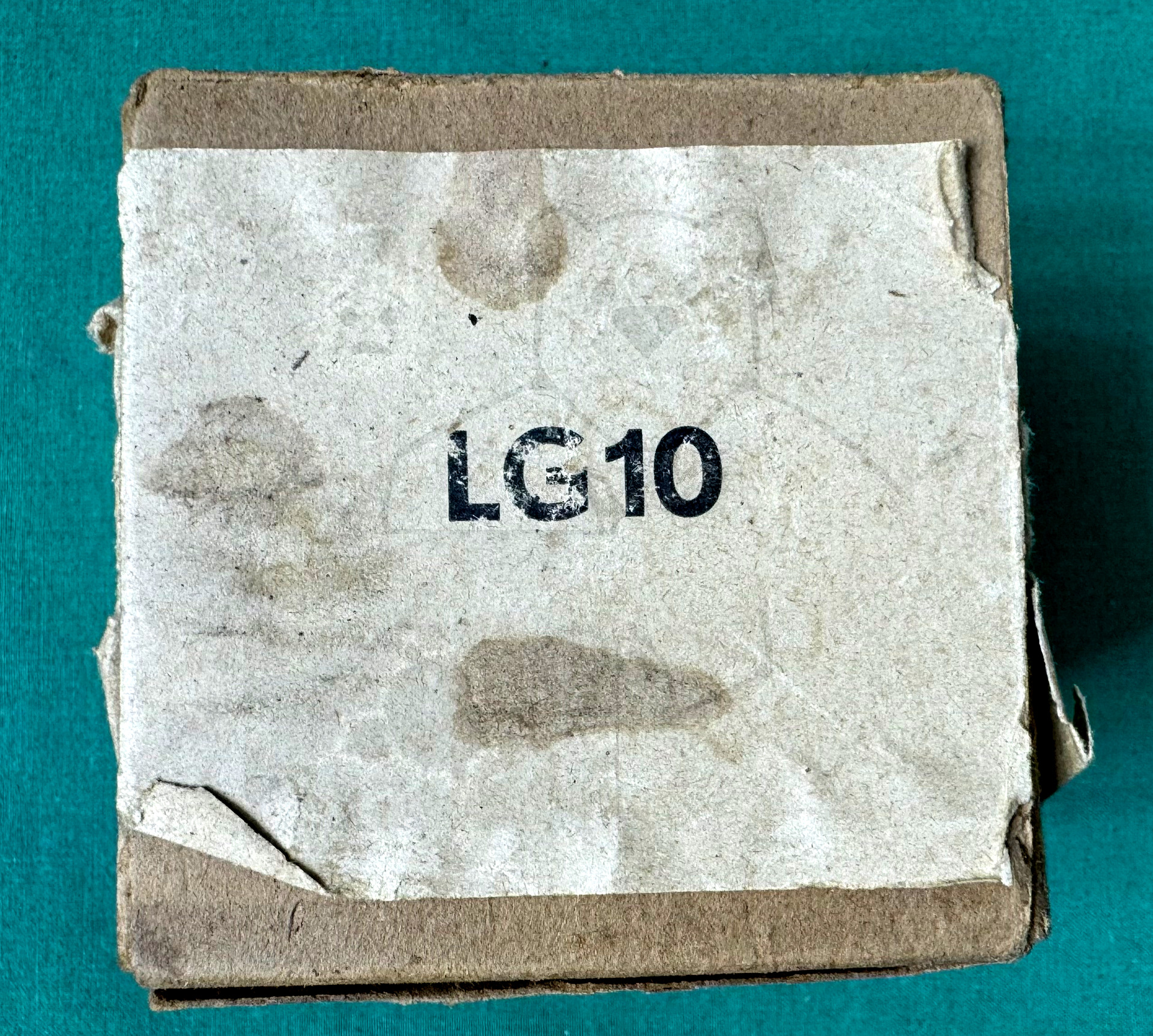

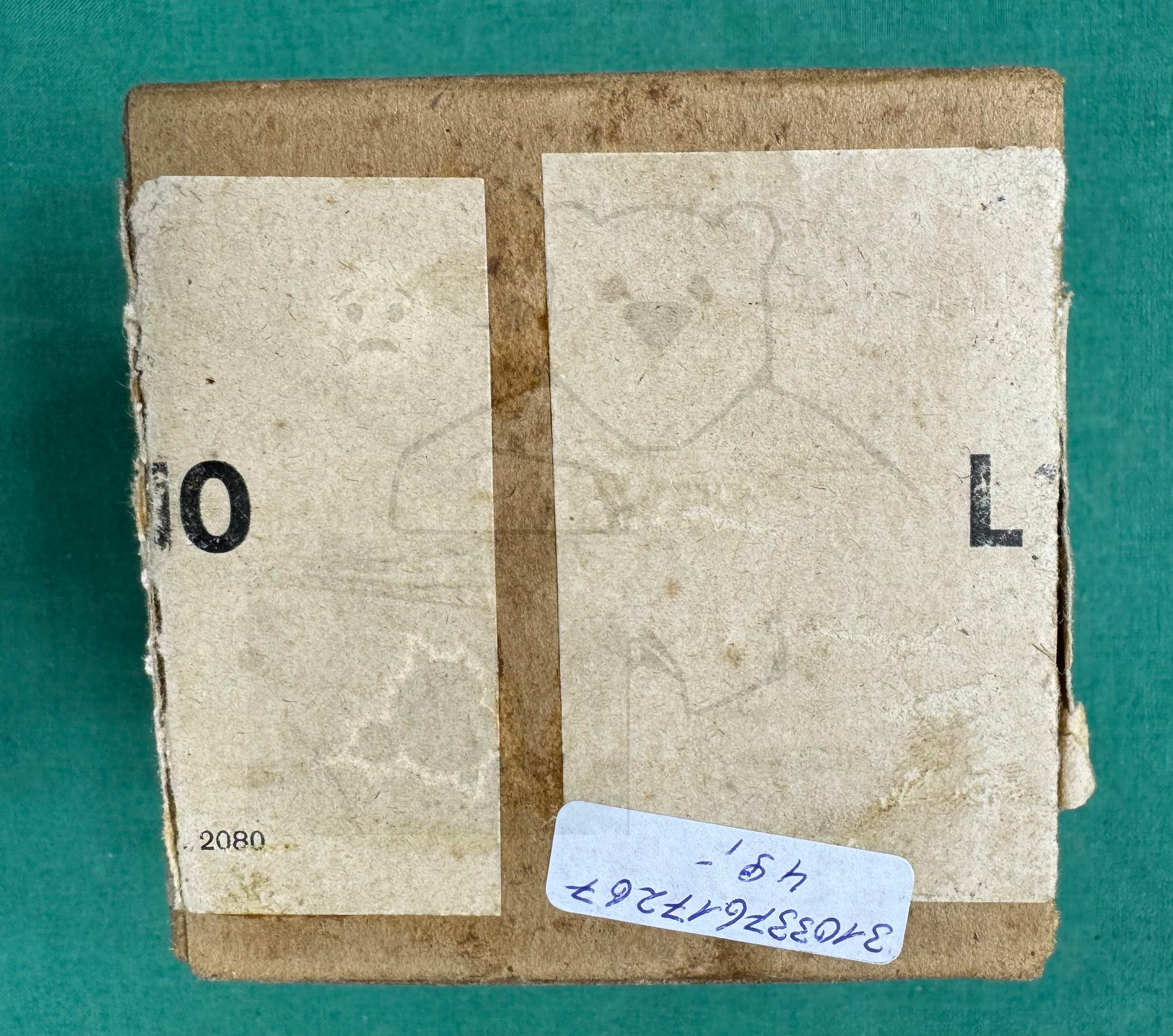

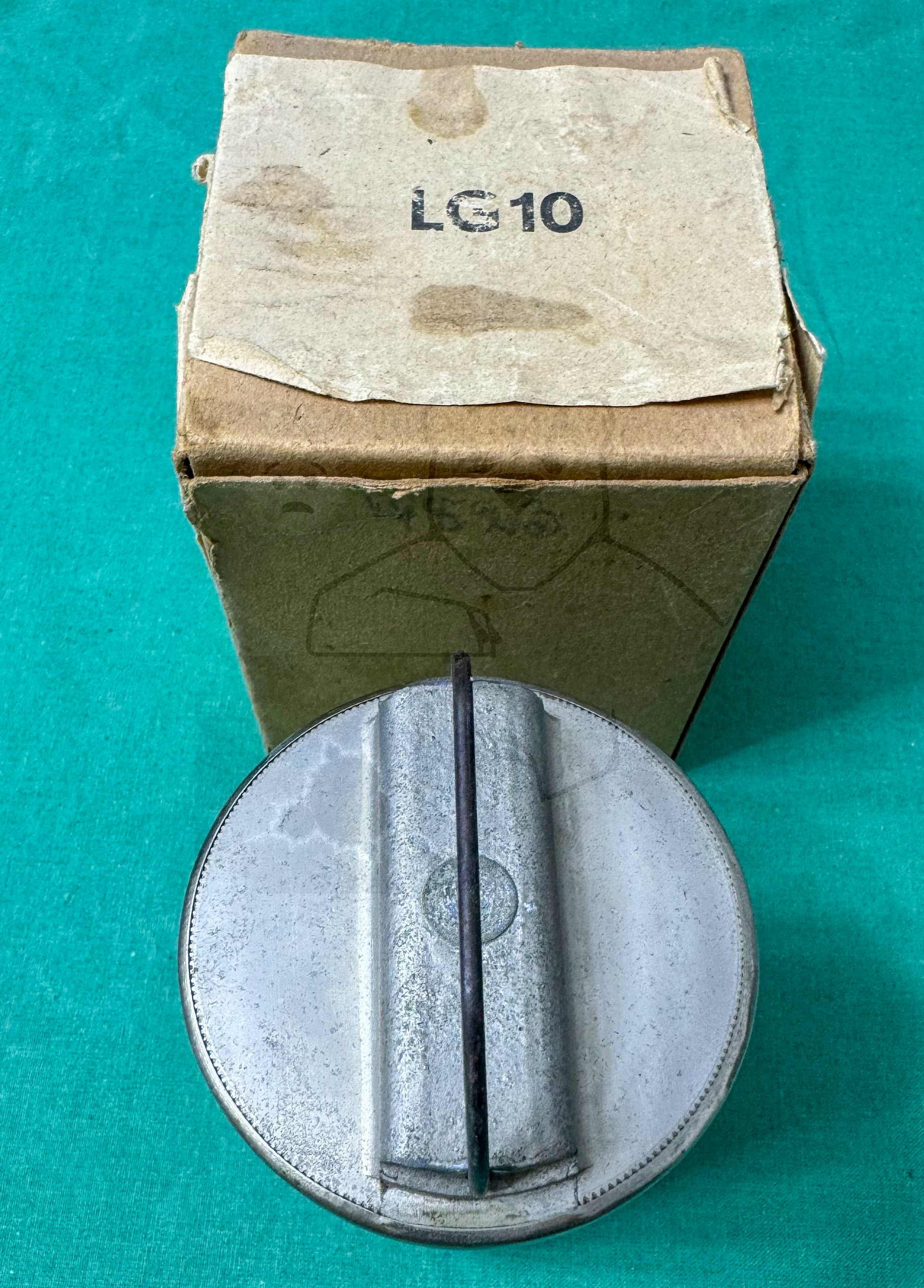

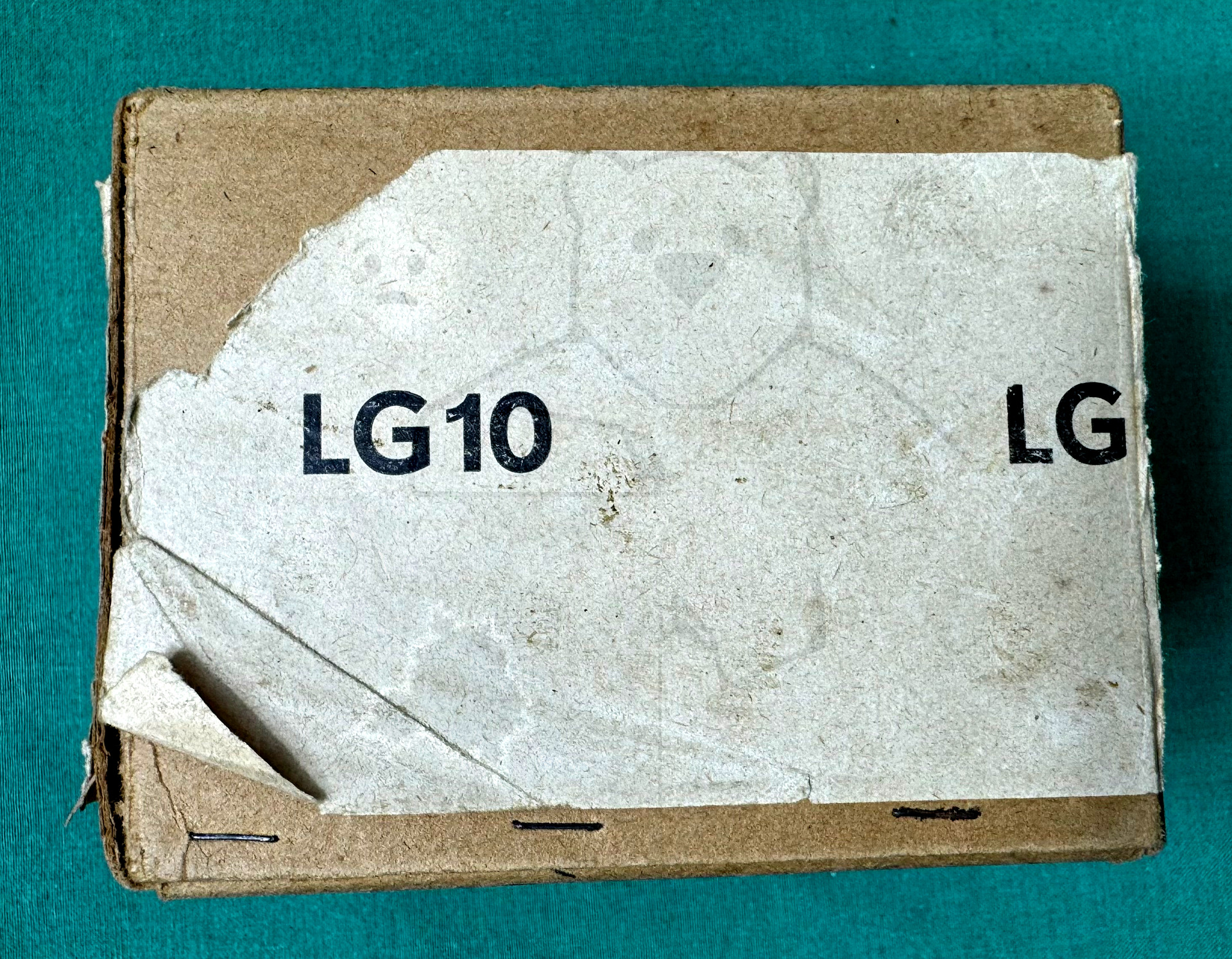

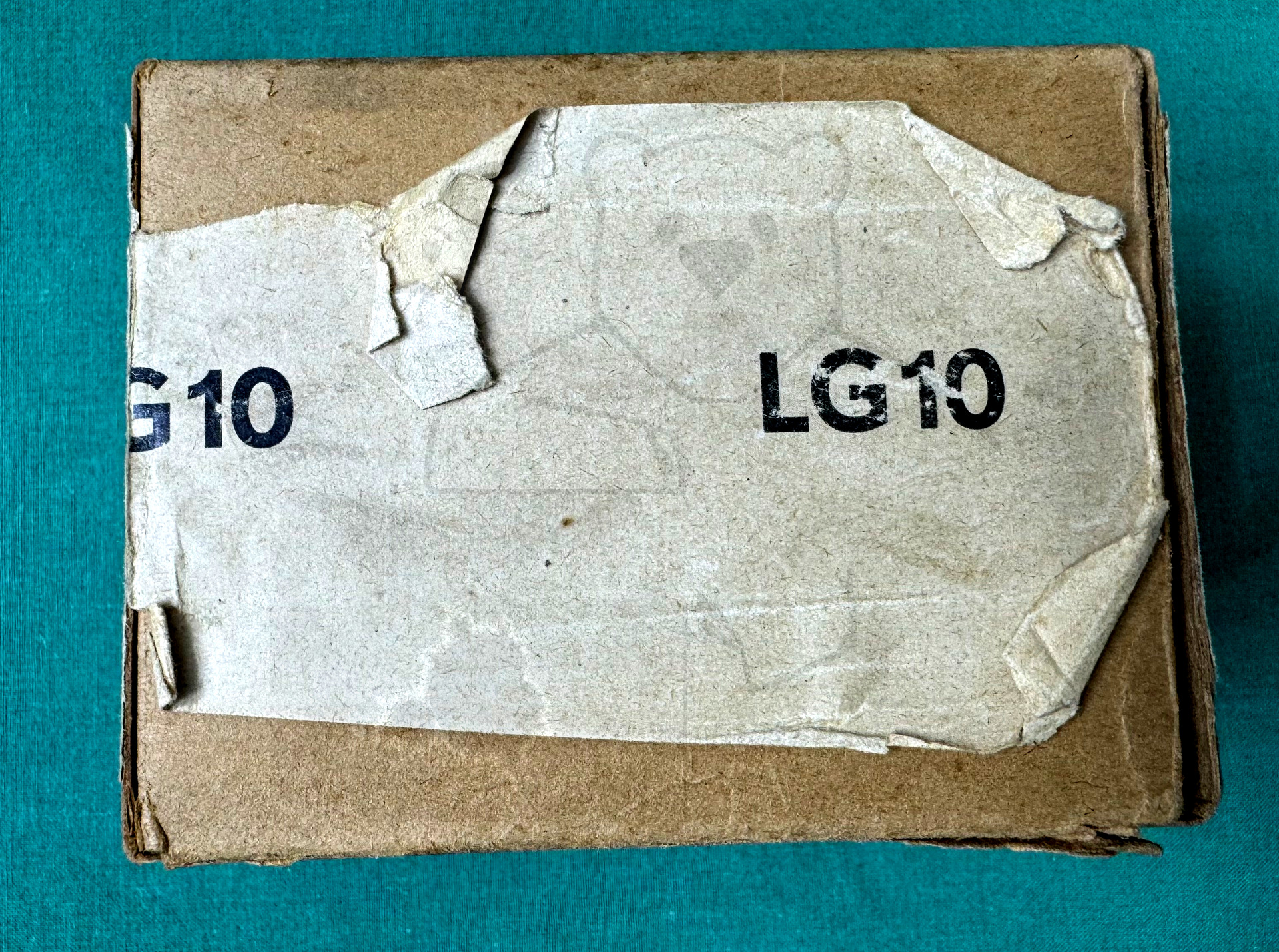

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L26

🔎 Beschreibung der Systeme für die Röhre: LG10

	System 1
Kathode	H+K
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	A1
Anode 2	A2
Leuchtschirm
Heizung	H, H+K
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LG10

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: LG10
Datenblatt LG10 Lorenz [www.tubedata.info].pdf (111 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
