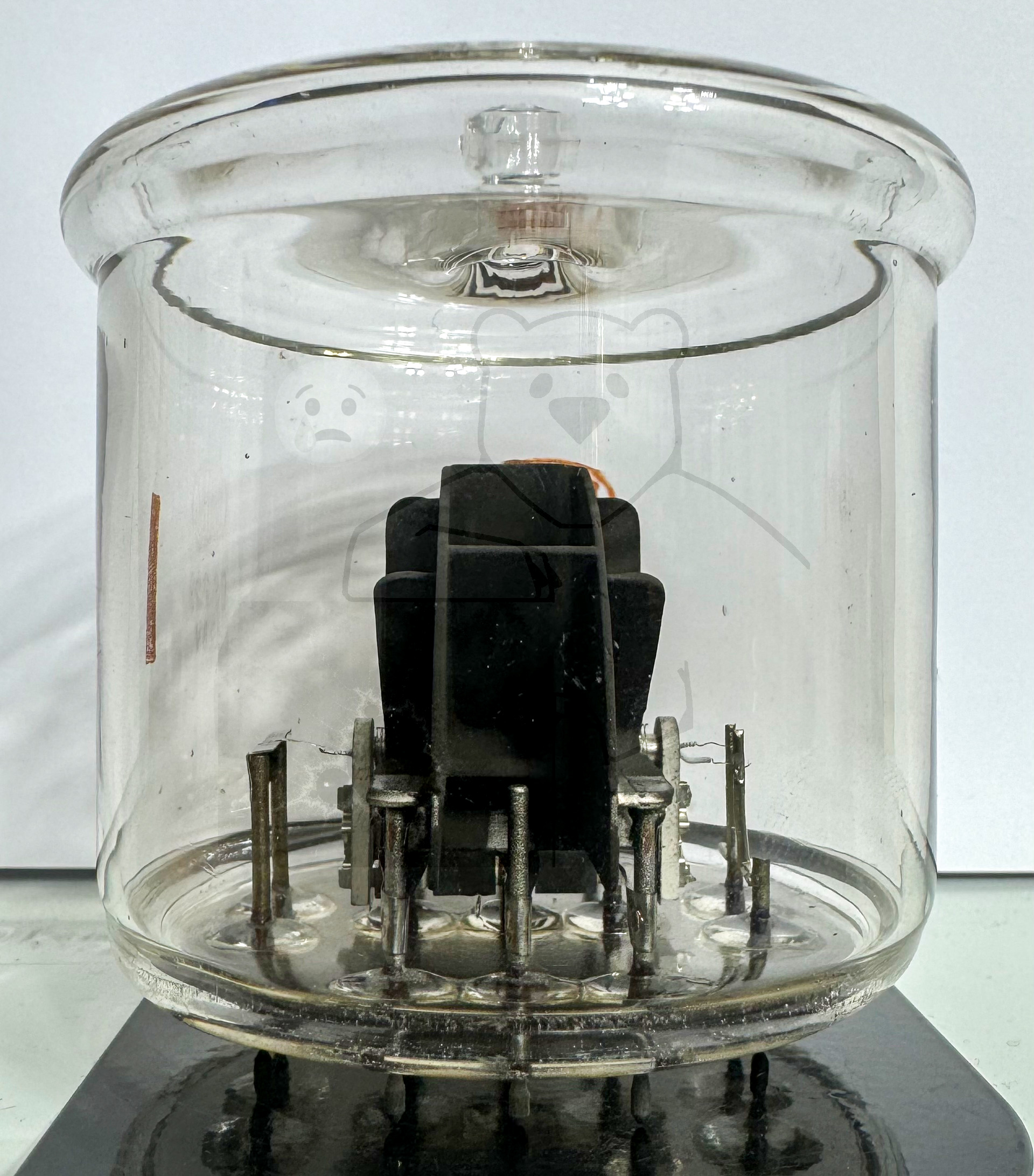

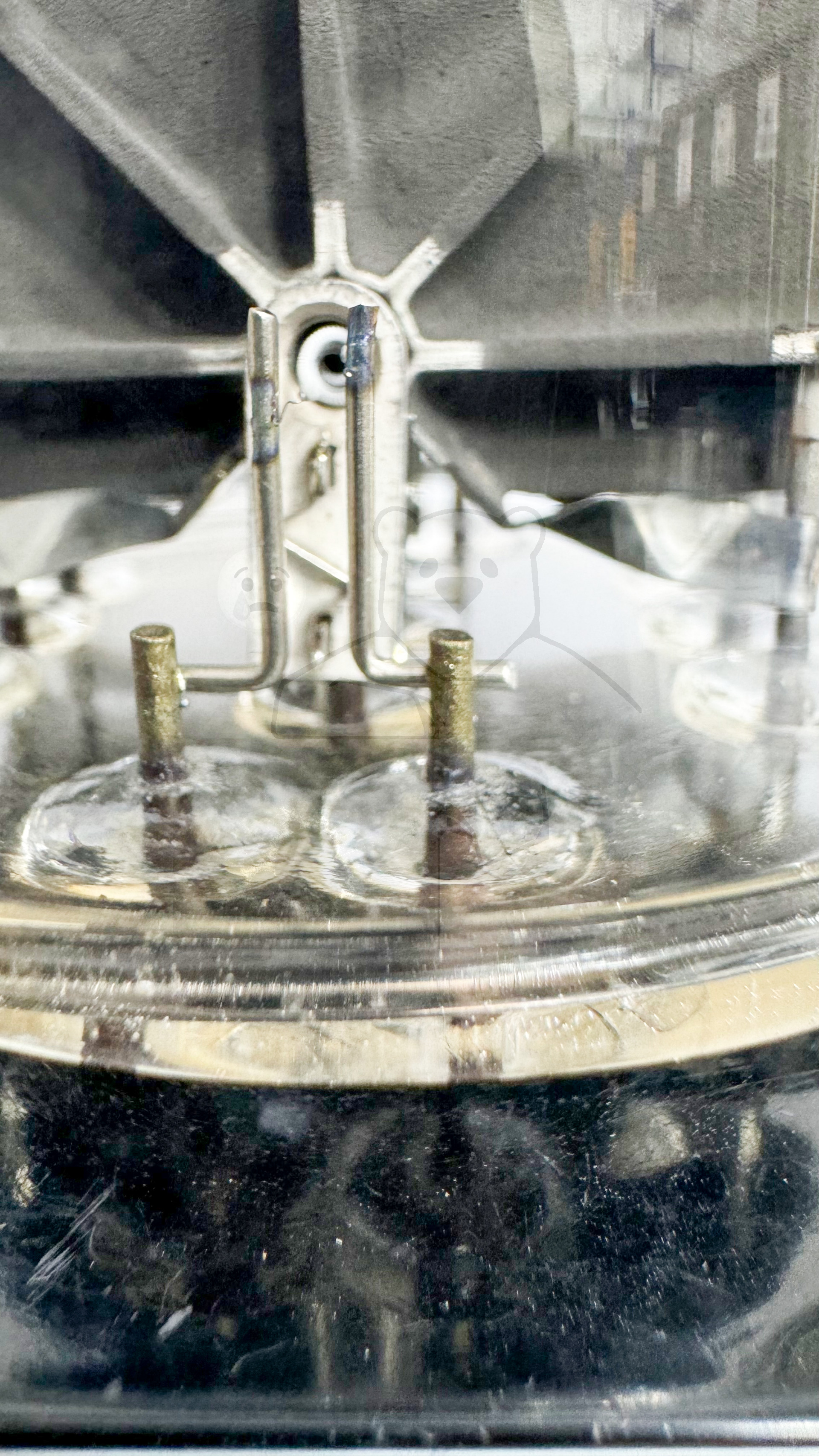

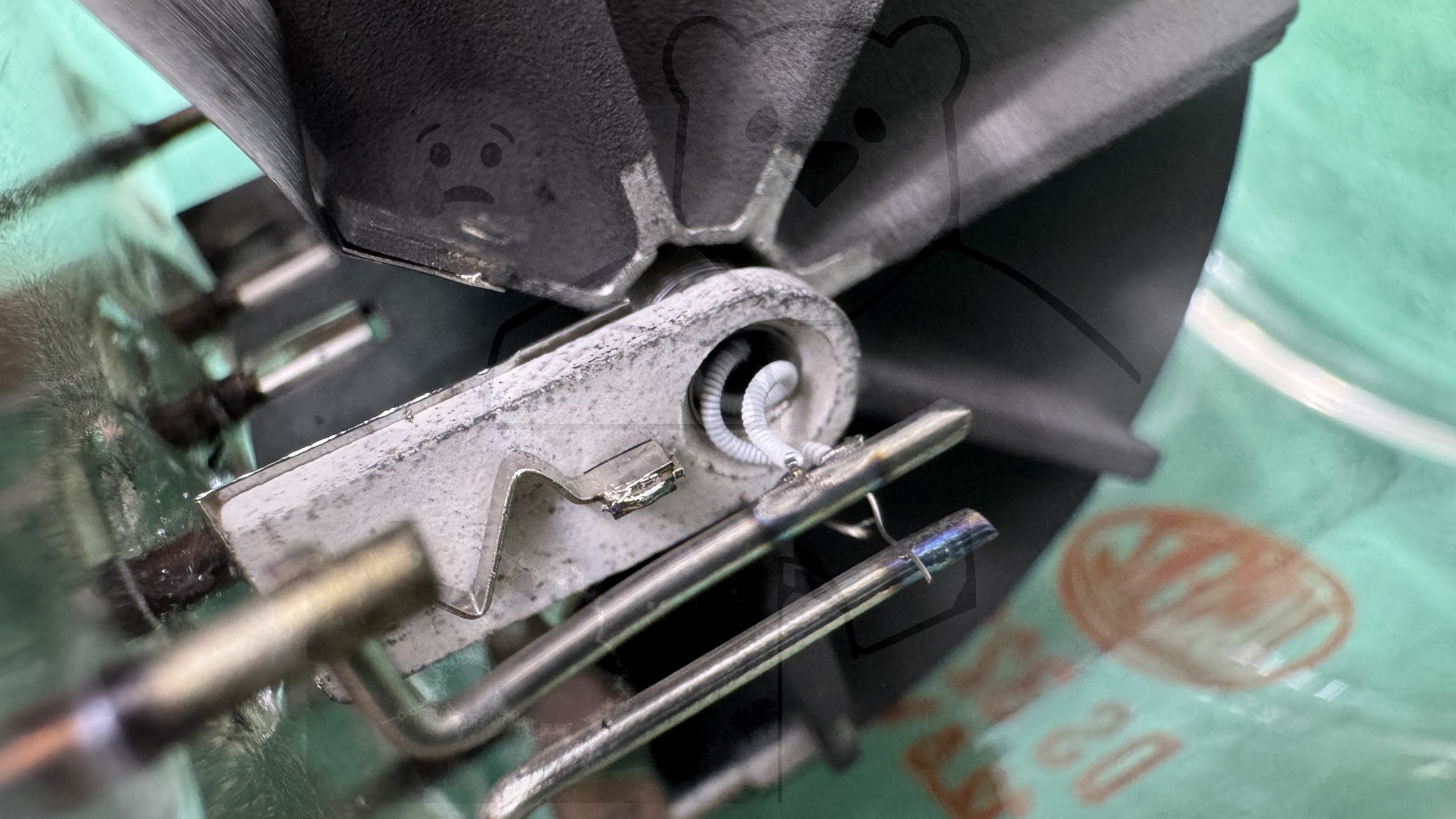

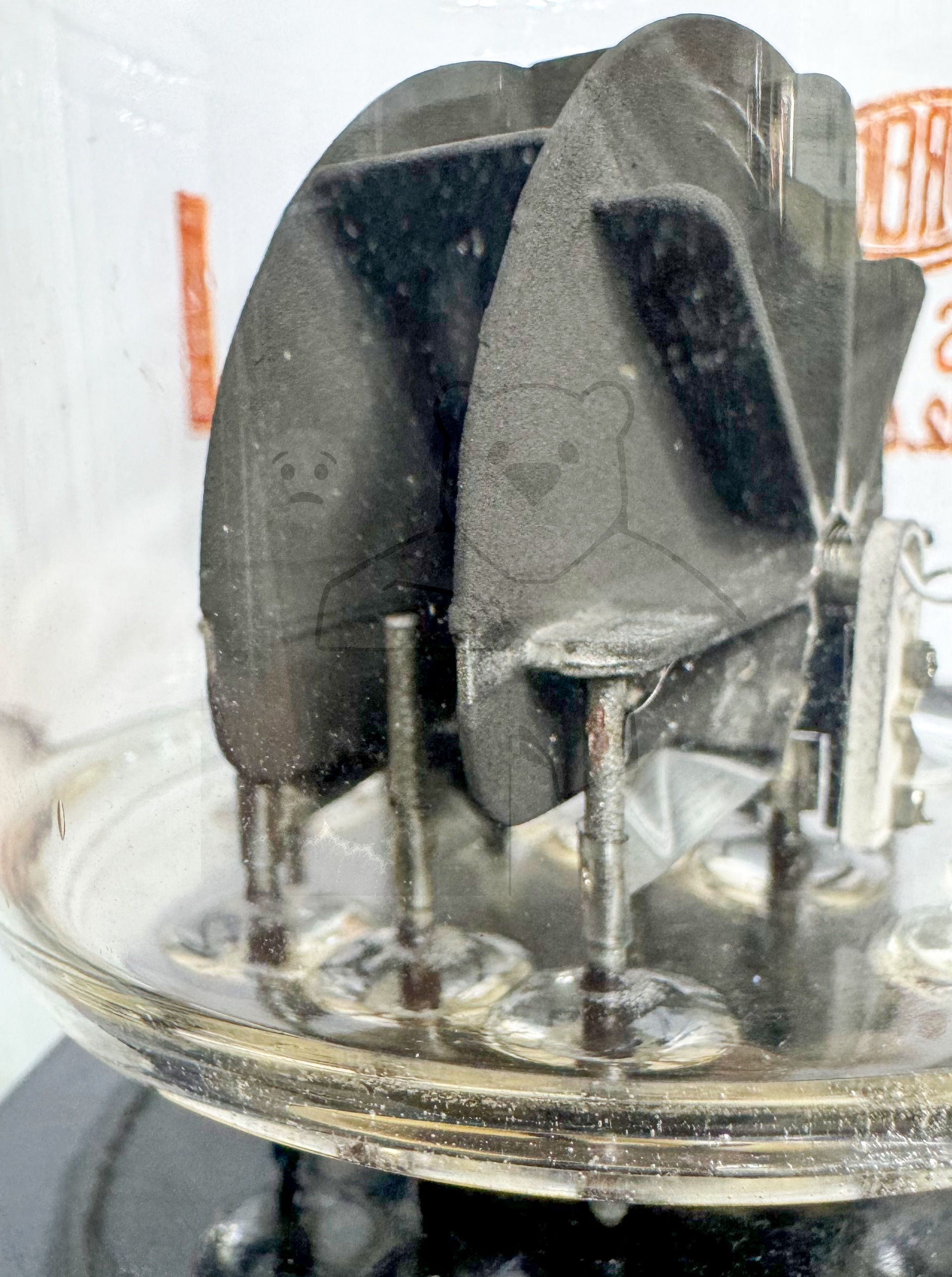

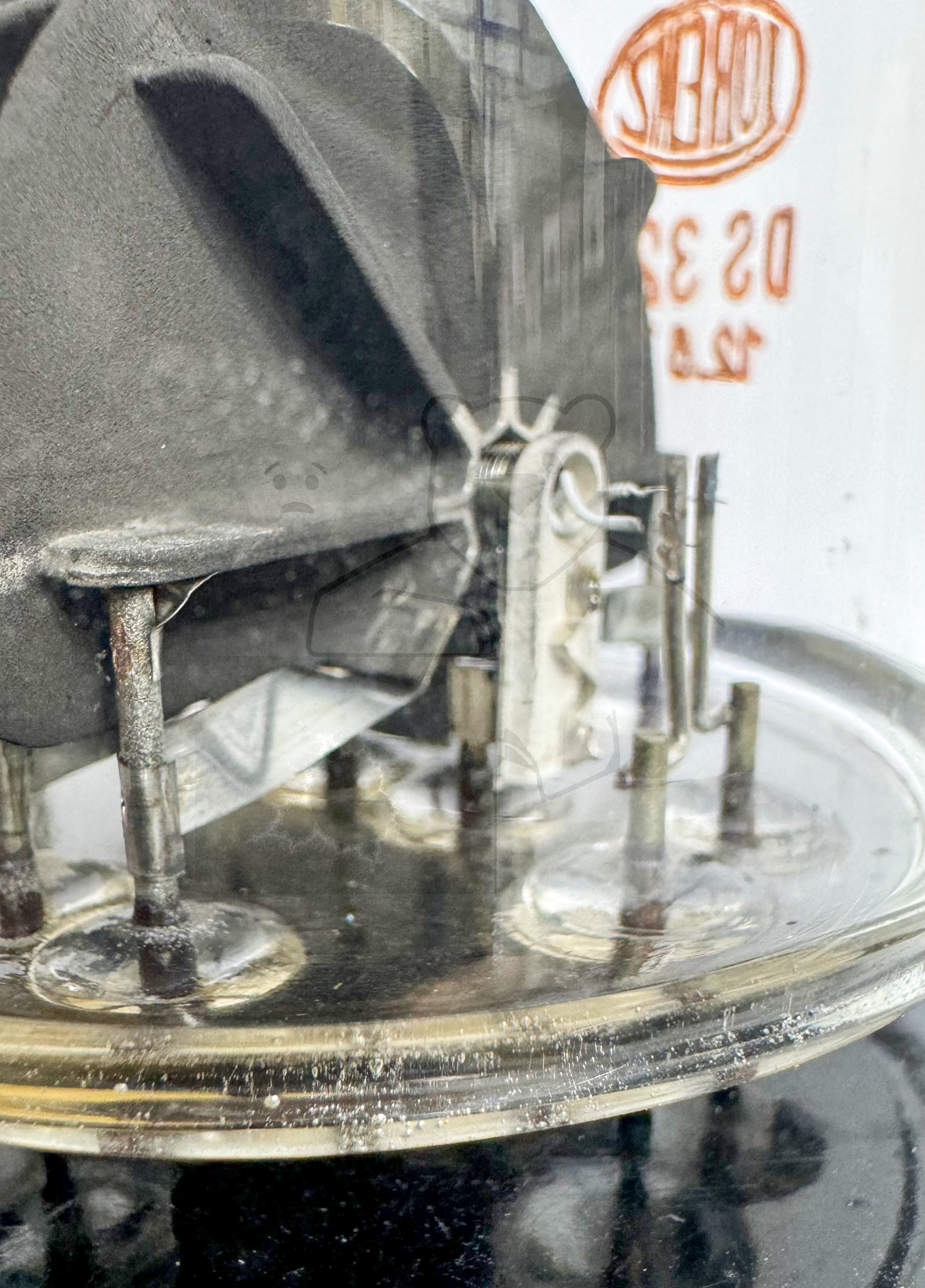

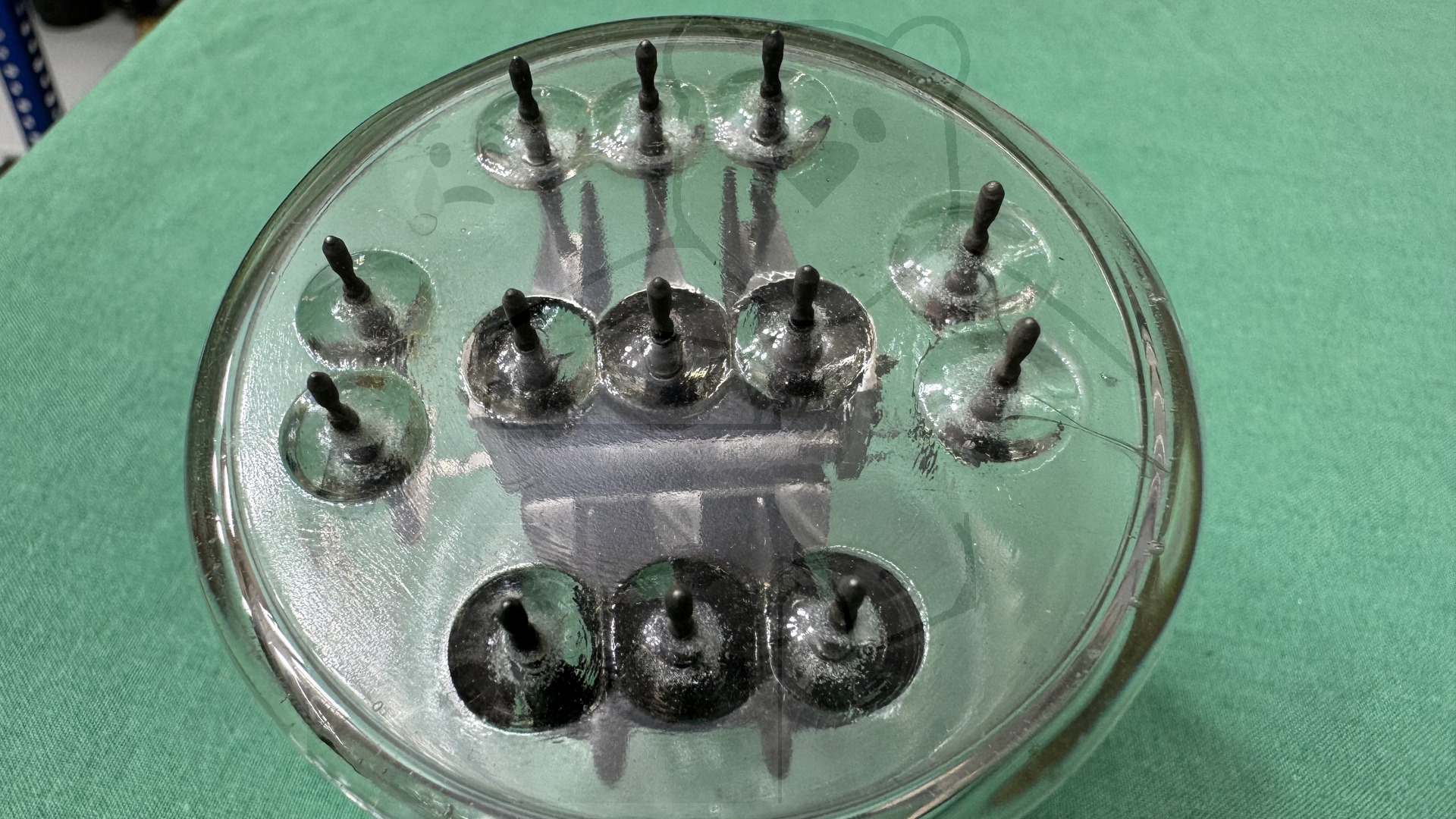

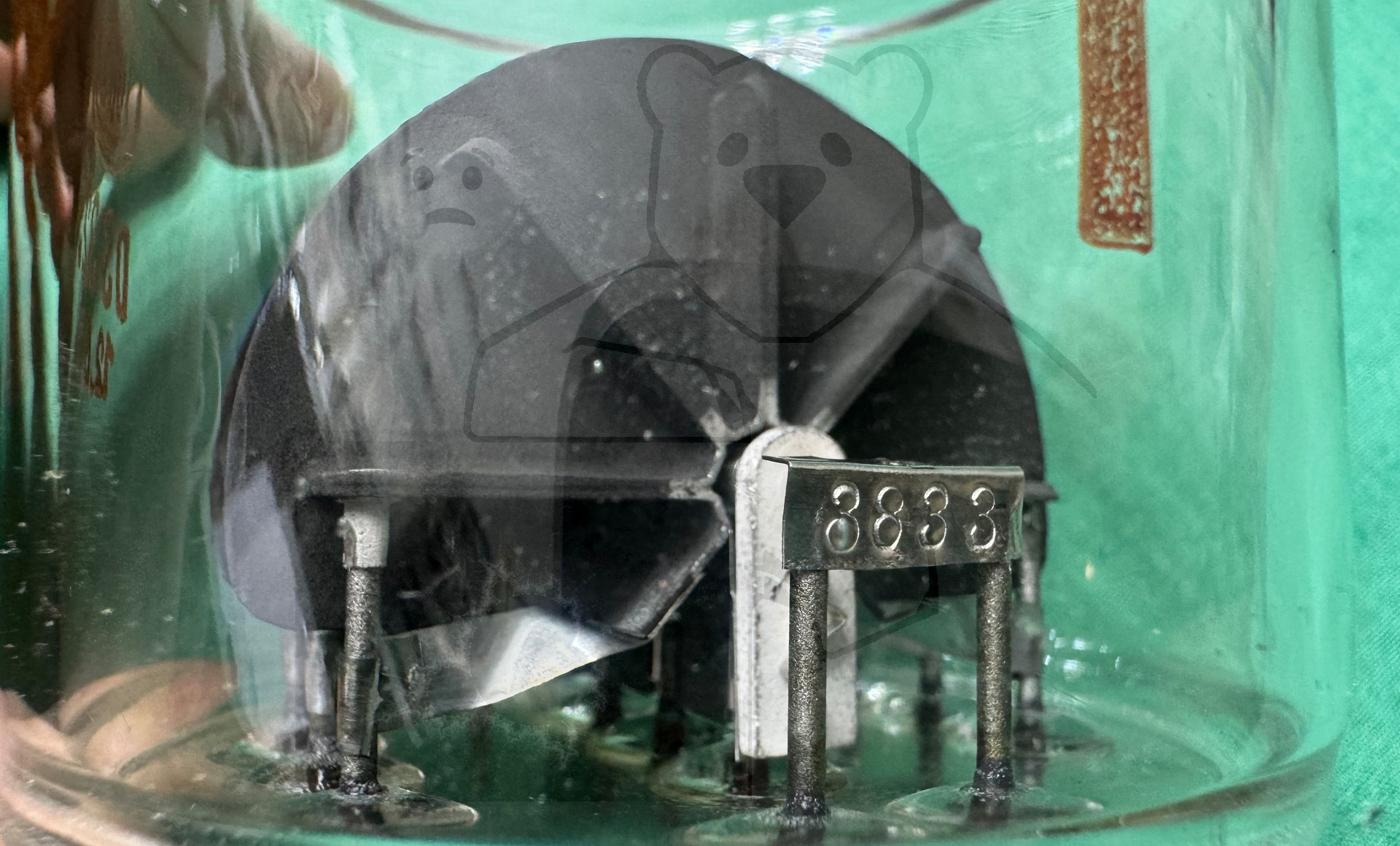

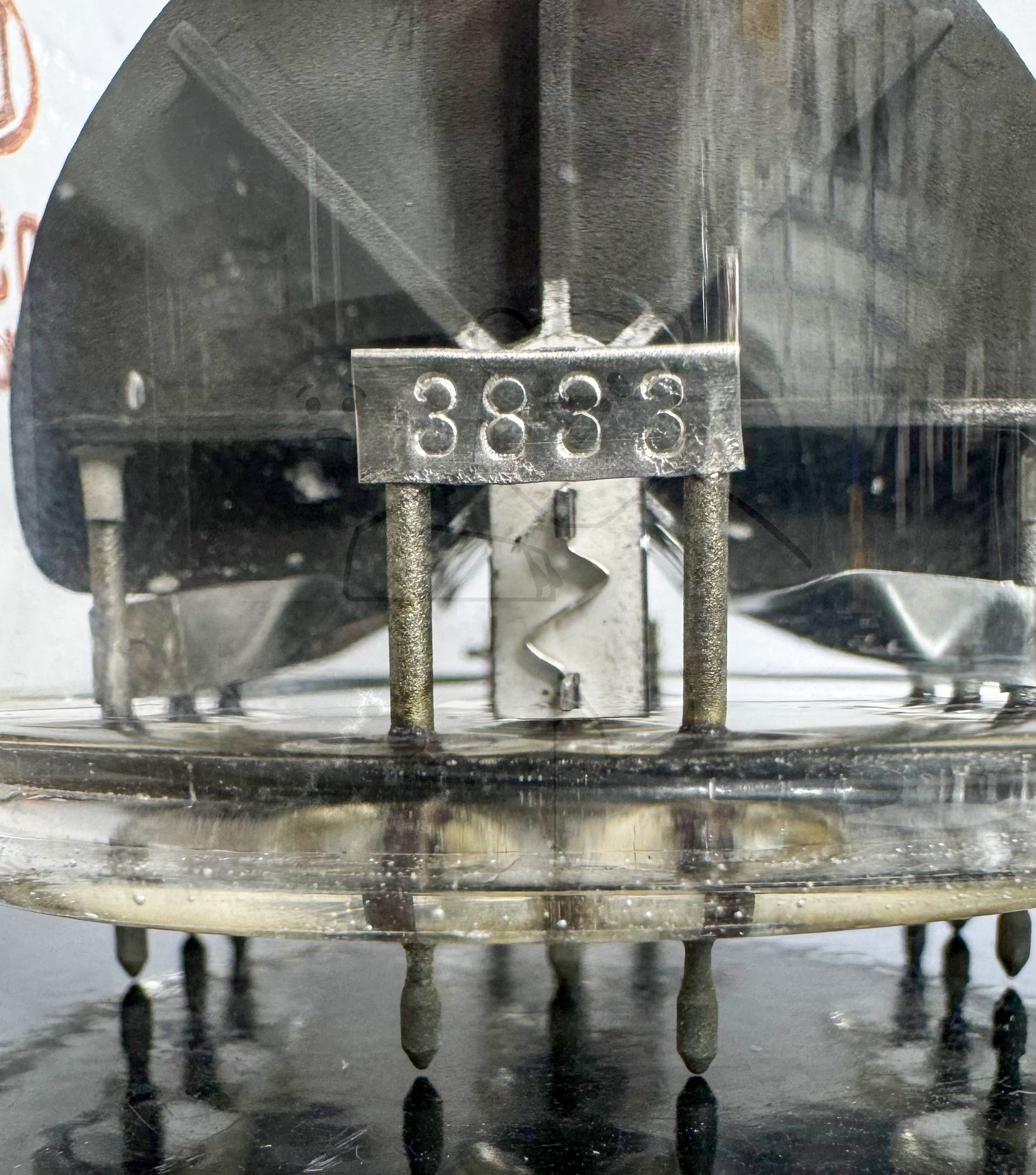

Daten und Bilder der Röhre: DS323

🔎 Beschreibung der Röhre: DS323 Inventarnummer: 04028

Name	→ DS323
Vergleichsname
Hersteller	→ Lorenz
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht

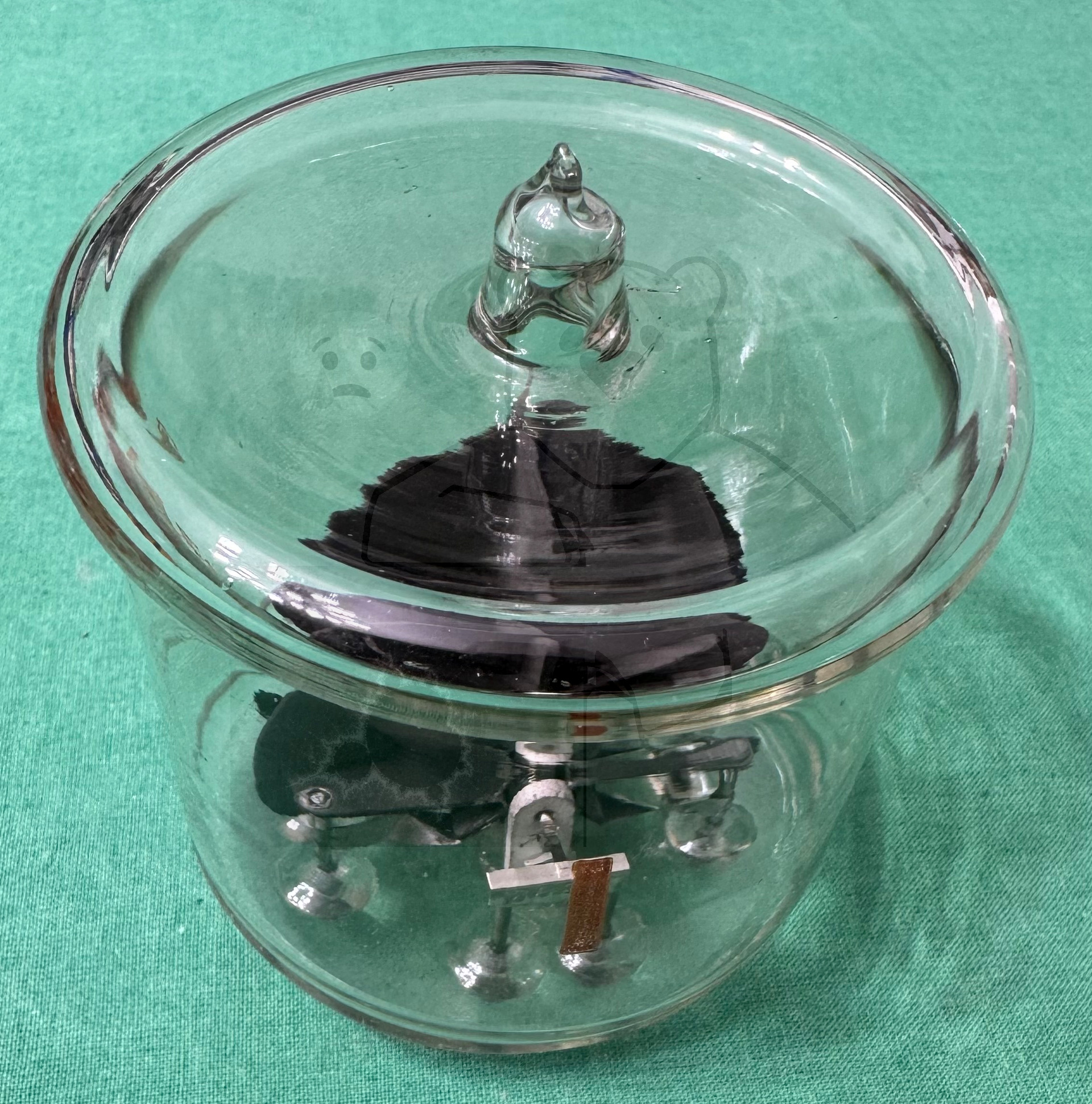

Informationen Röhrentyp	Röhre wurde als 'Marmeladenglass' bezeichnet
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

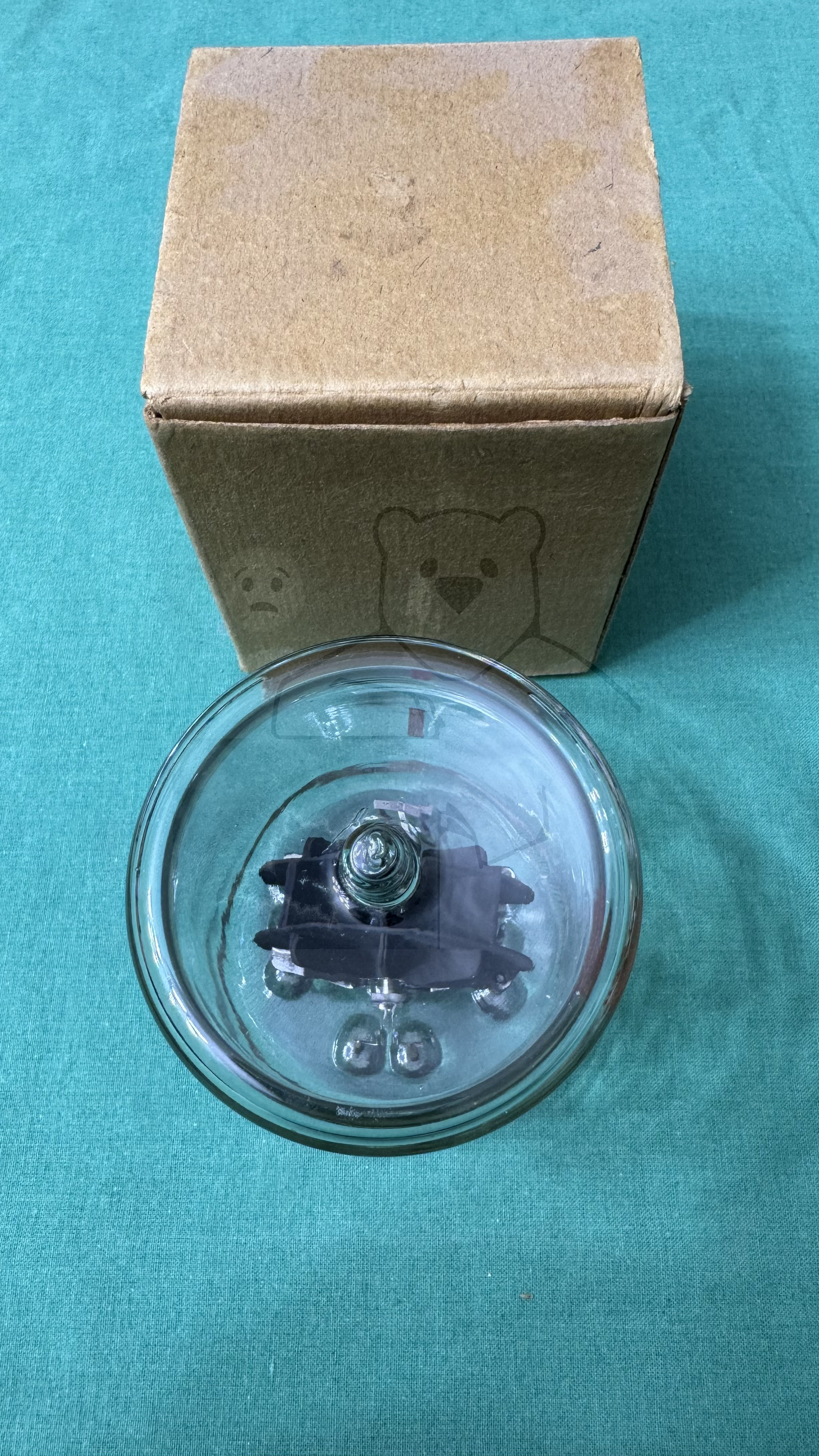

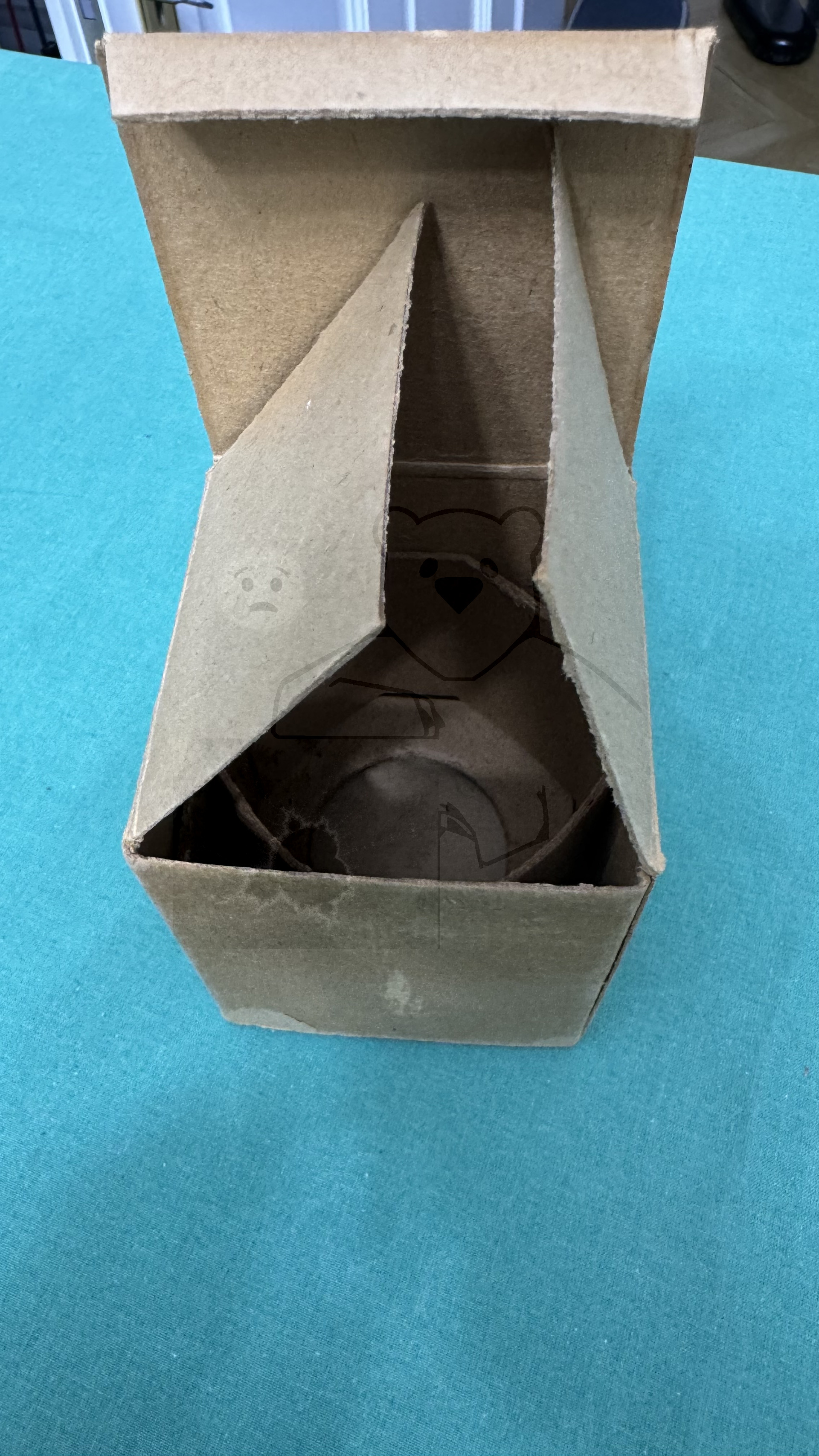

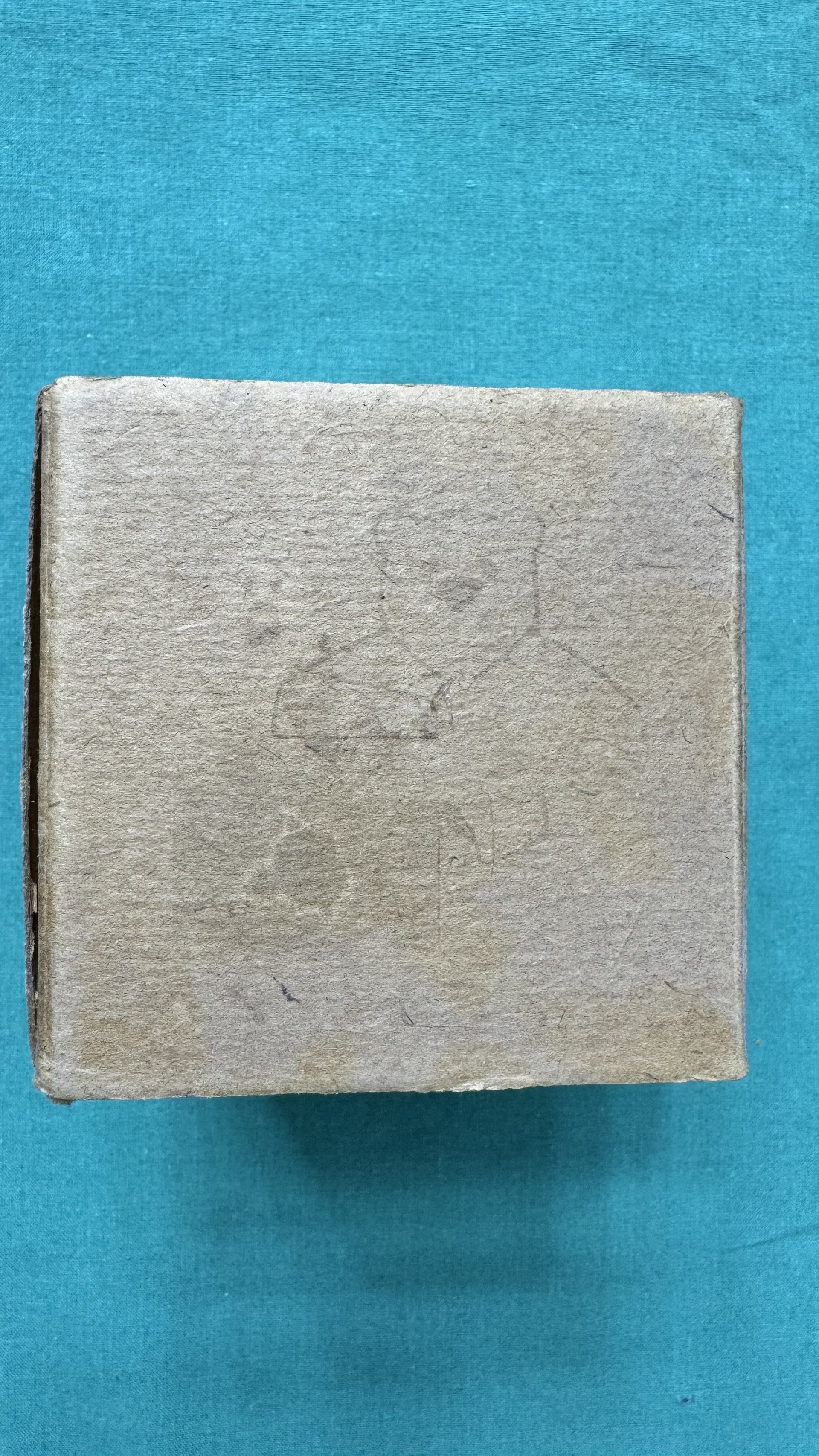

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L26

🔎 Beschreibung der Systeme für die Röhre: DS323

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DS323

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: DS323
Datenblatt DS323 Lorenz [www.tubedata.info].pdf (81 kB)
