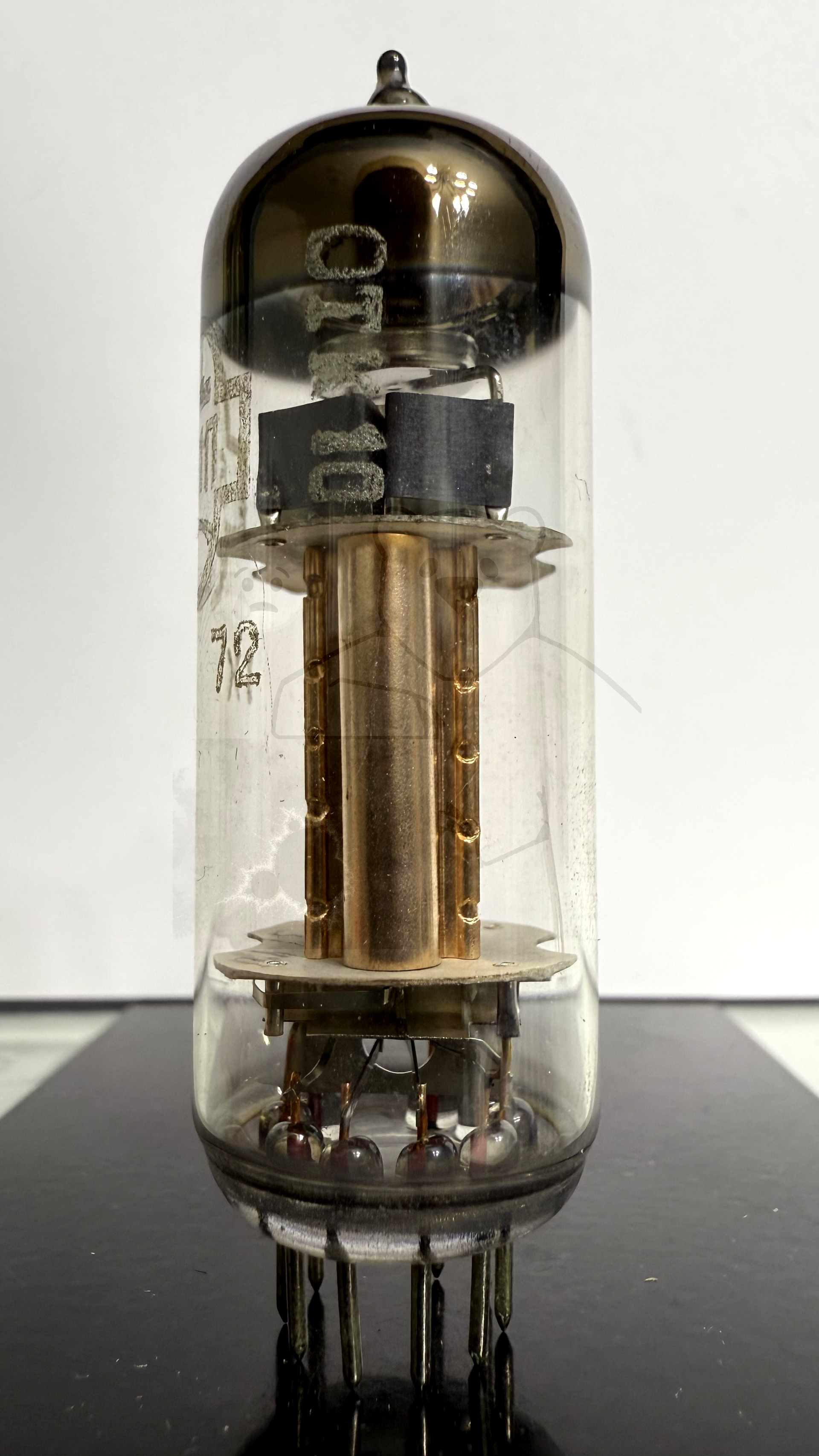

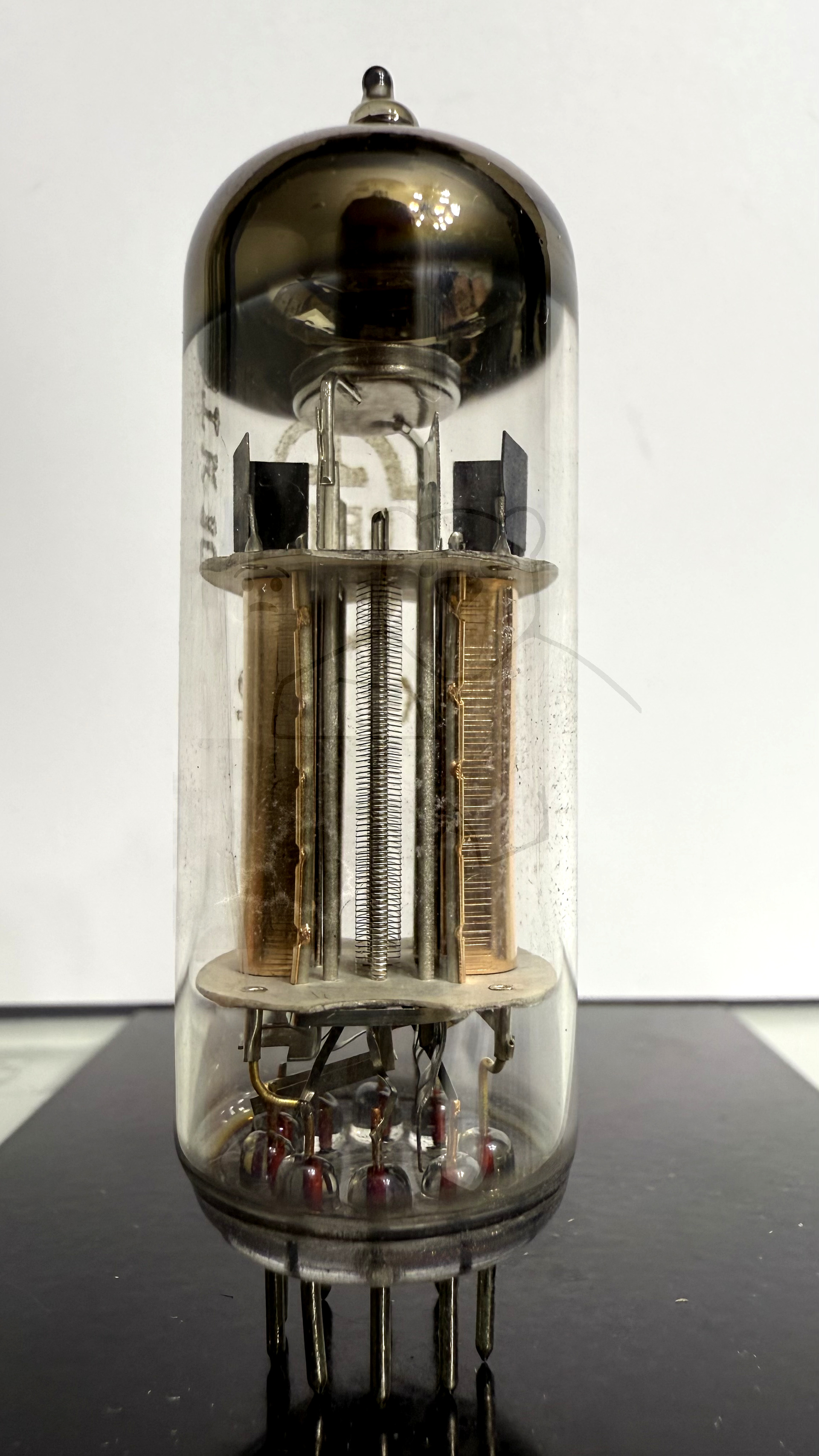

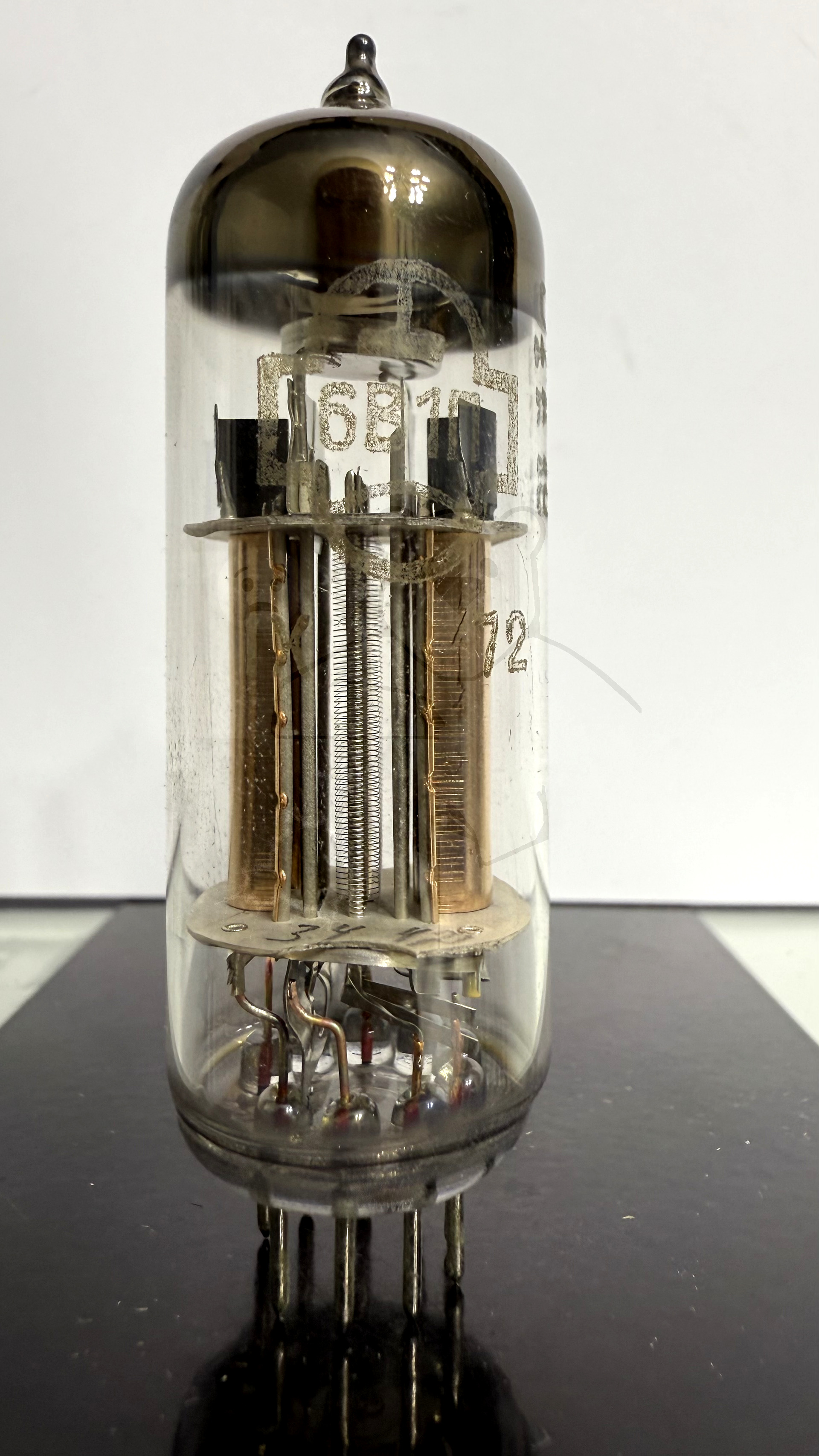

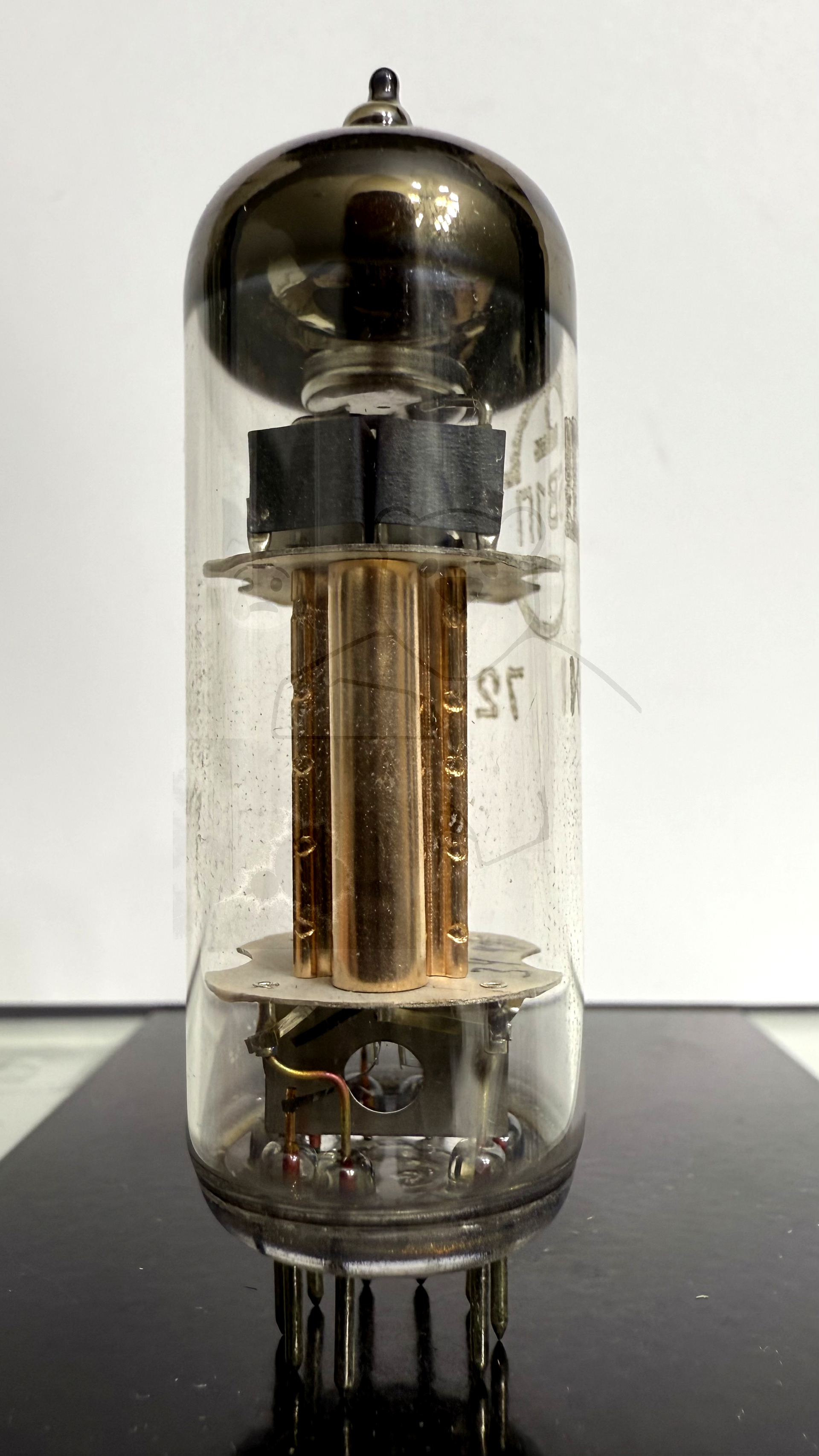

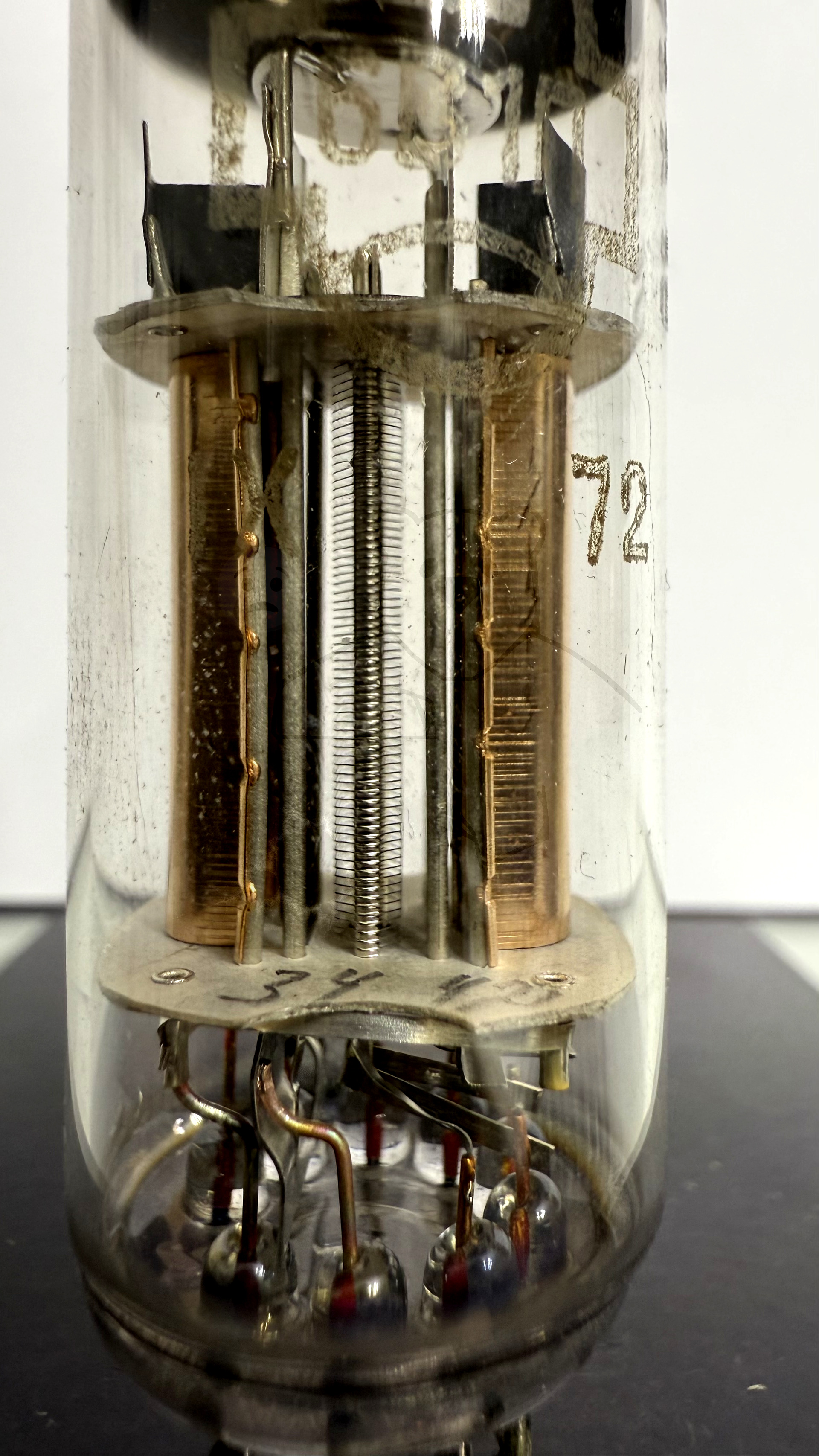

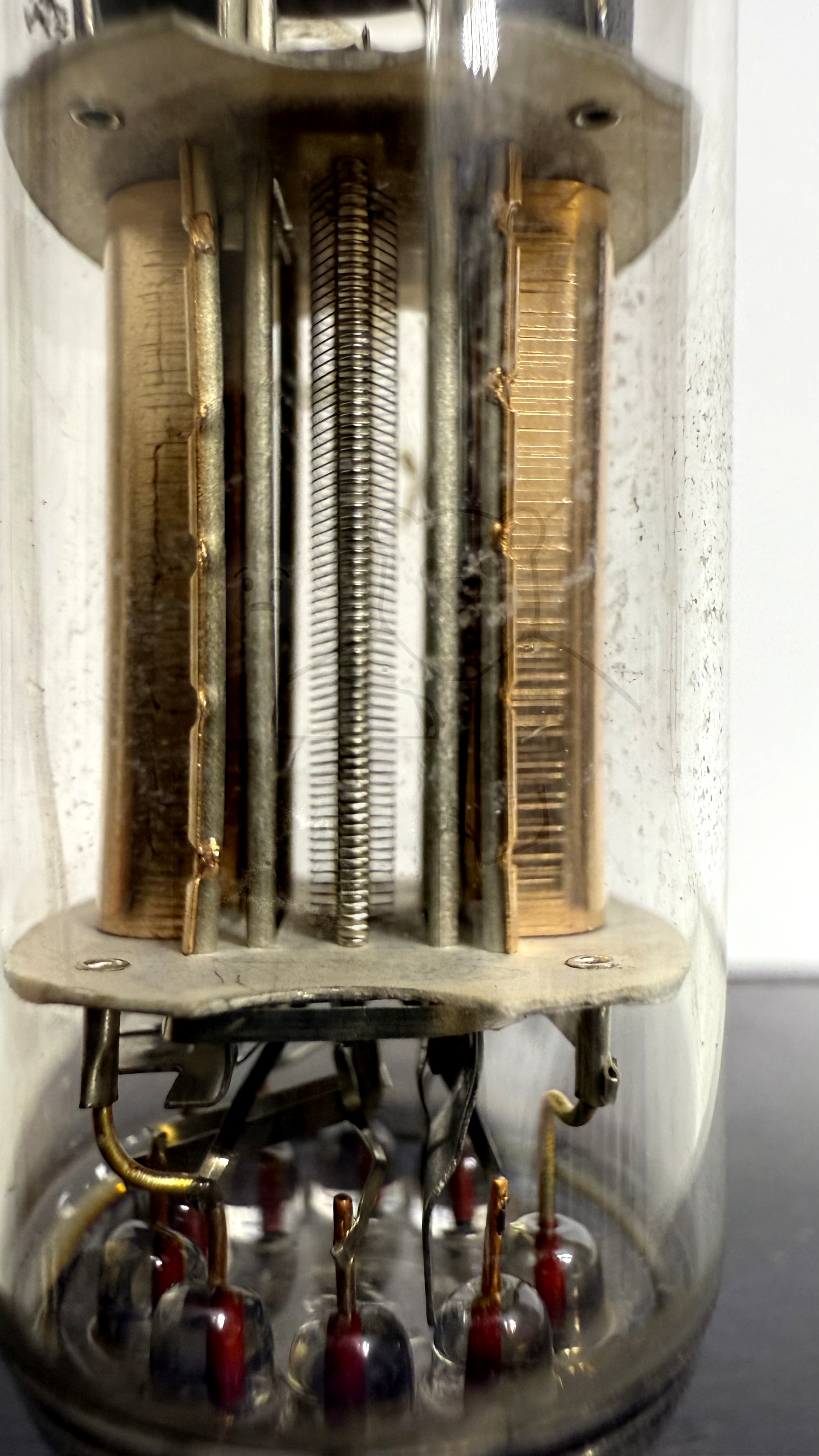

Daten und Bilder der Röhre: 6В1П

🔎 Beschreibung der Röhre: 6В1П Inventarnummer: 03996

Name	→ 6В1П
Vergleichsname	6V1P
Hersteller	→ UdSSR (РЕФЛЕКТОР, Reflector)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen	ОТК 10 Produziert: 9/1972
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S9

🔎 Beschreibung der Systeme für die Röhre: 6В1П

	System 1
Kathode	6, 8
Gitter 1	7
Gitter 2	3
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2	9
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Pentode, Sekundaeremission

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6В1П

Bildquelle: UdSSR Datenblatt

🔎 Datenblätter zur Röhre: 6В1П
Datenblatt 6В1П 6V1P.pdf (262 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
