đ Beschreibung der Röhre: HK90 Inventarnummer: 03878
| Name | â HK90 |
| Vergleichsname | â 12BE6 |
| Hersteller | â Lorenz |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 89 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung, Passend zur Röhrennummer |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S5 |
đ Beschreibung der Systeme fĂŒr die Röhre: HK90
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 7 |
| Gitter 4 | 6 |
| Gitter 5 | 3 |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der HK90
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: HK90
Datenblatt HK90 Lorenz [www.tubedata.info].pdf (127 kB)
Pruefkarte HK90 12BE6 - Funke W19 Roehrenpruefer.pdf (154 kB)
Pruefkarte HK90 12BE6 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: HK90

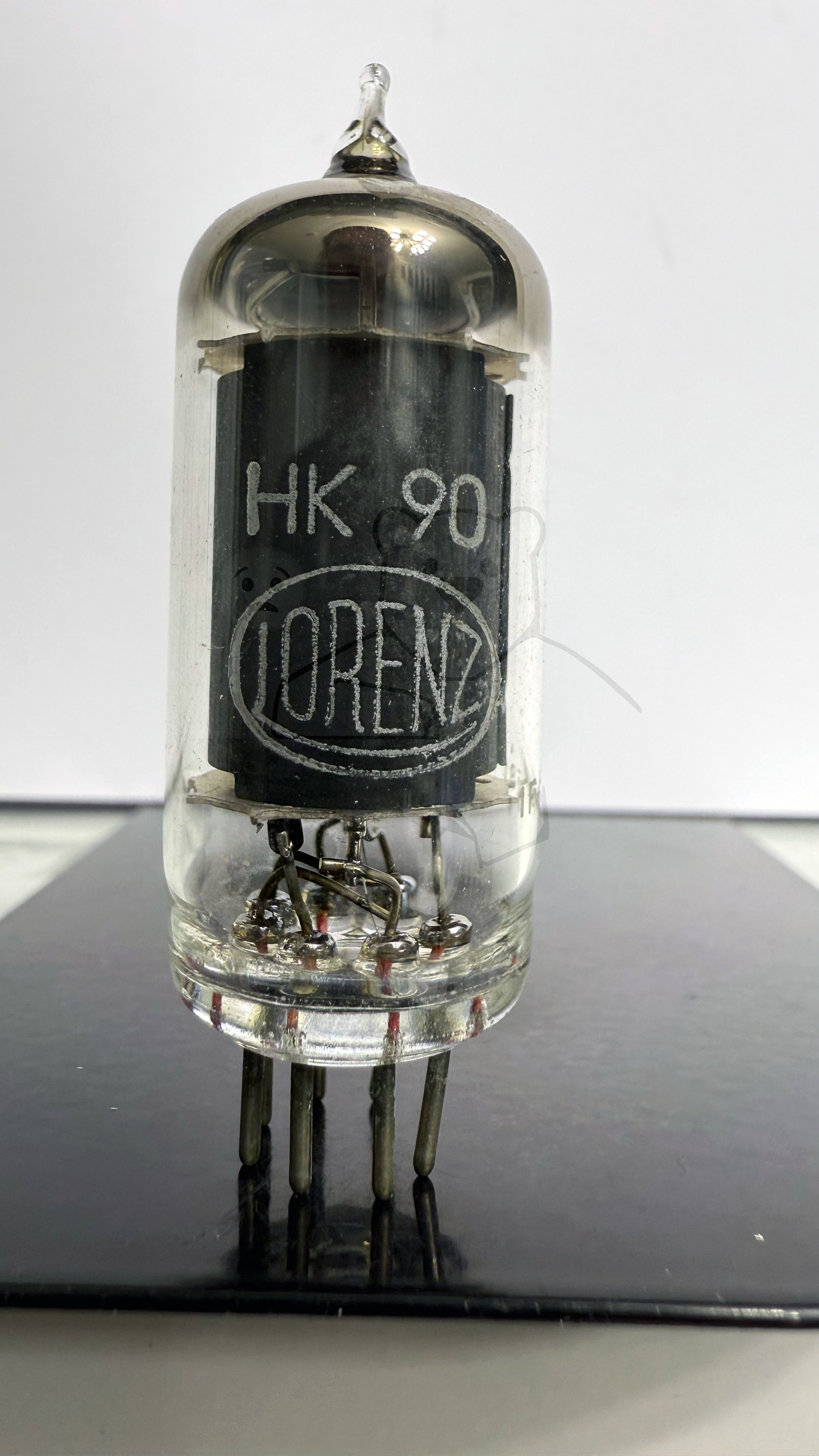

Röhre HK90 #3878 Bild 1
Röhre HK90 #3878 Bild 2

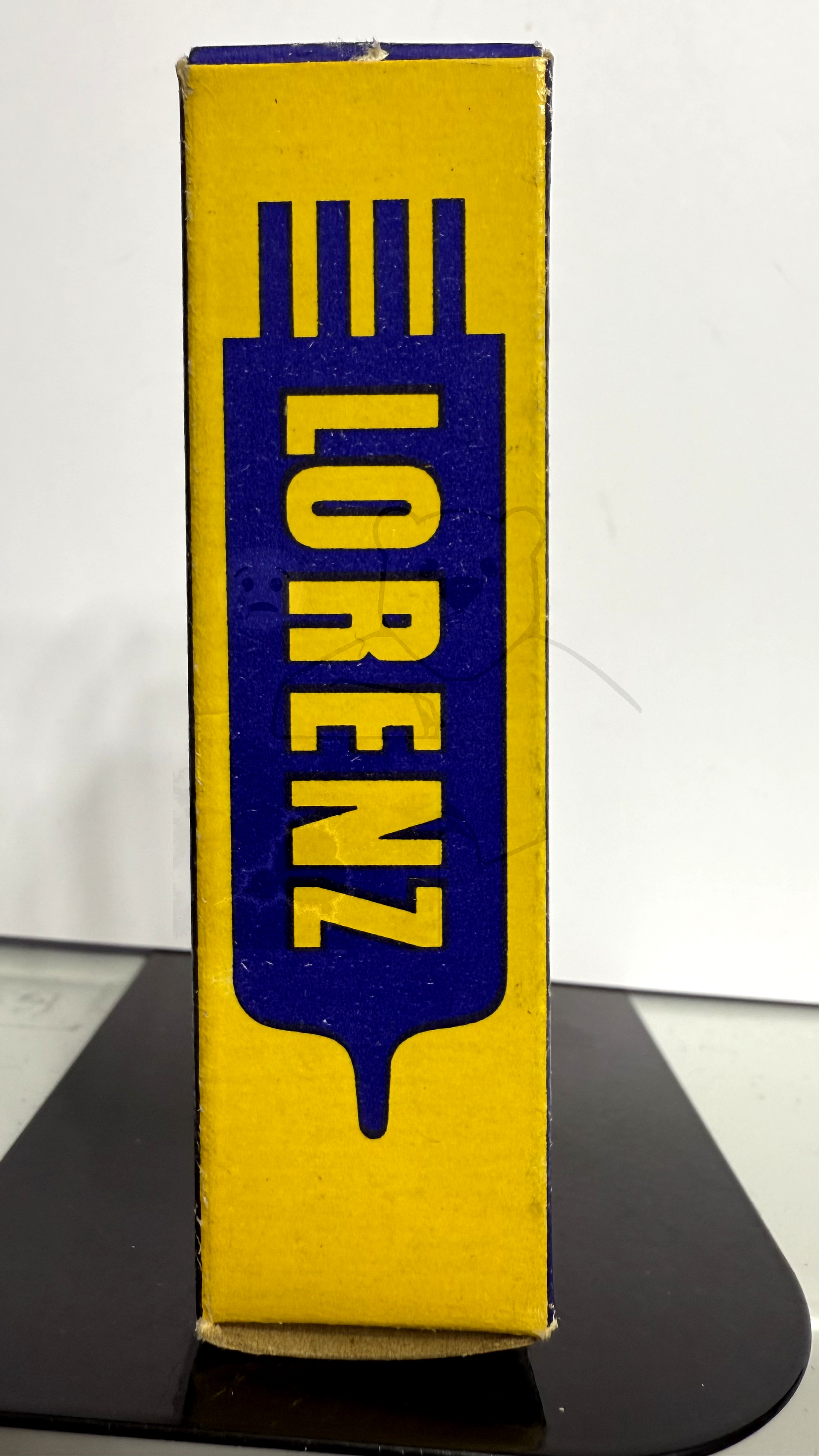

Röhre HK90 #3878 Verpackung Bild 1

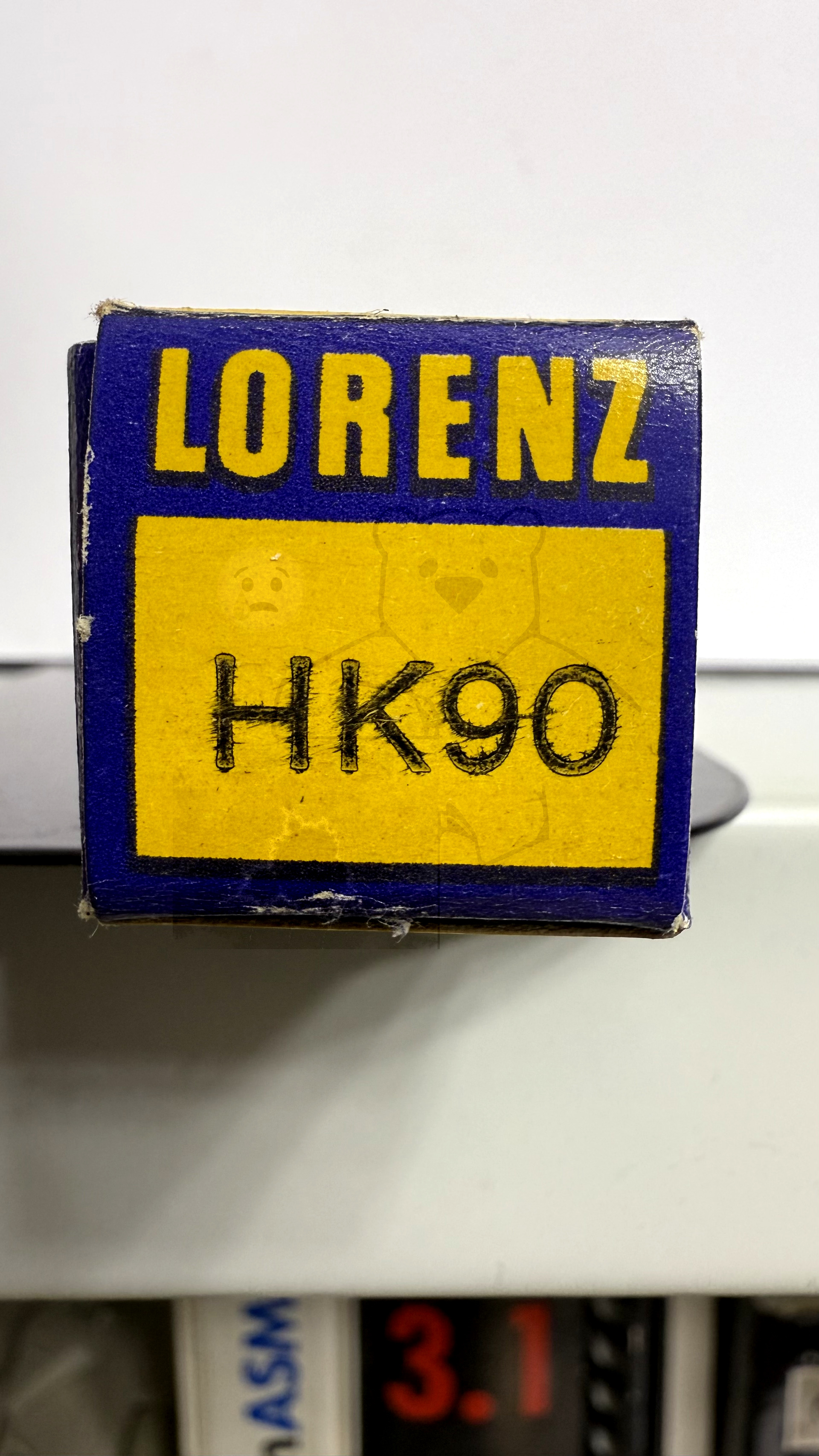

Röhre HK90 #3878 Verpackung Bild 2
