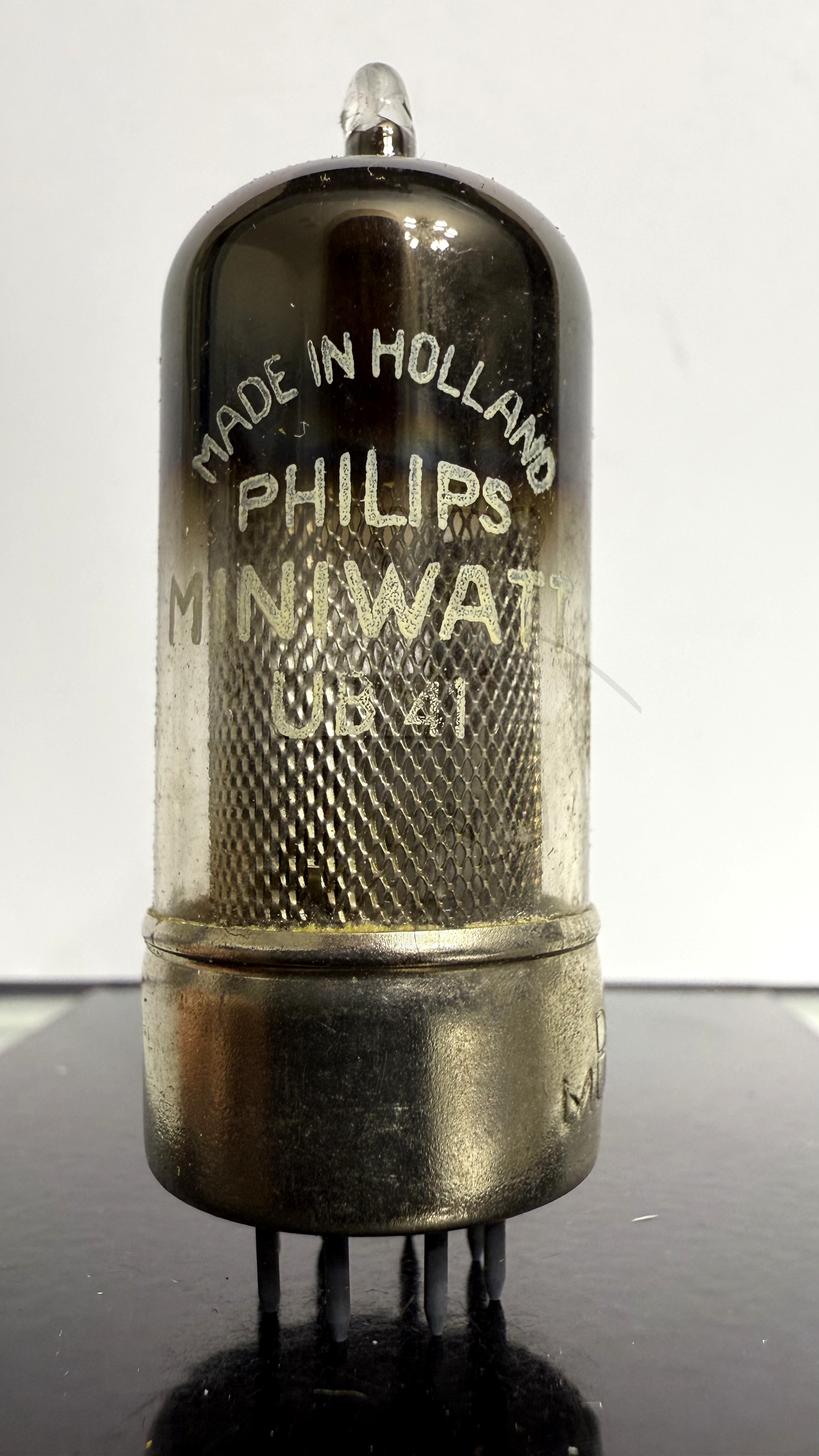

Daten und Bilder der Röhre: UB41

🔎 Beschreibung der Röhre: UB41 Inventarnummer: 03869

Name	→ UB41
Vergleichsname
Hersteller	→ Miniwatt
Heizspannung (Volt)	19
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer

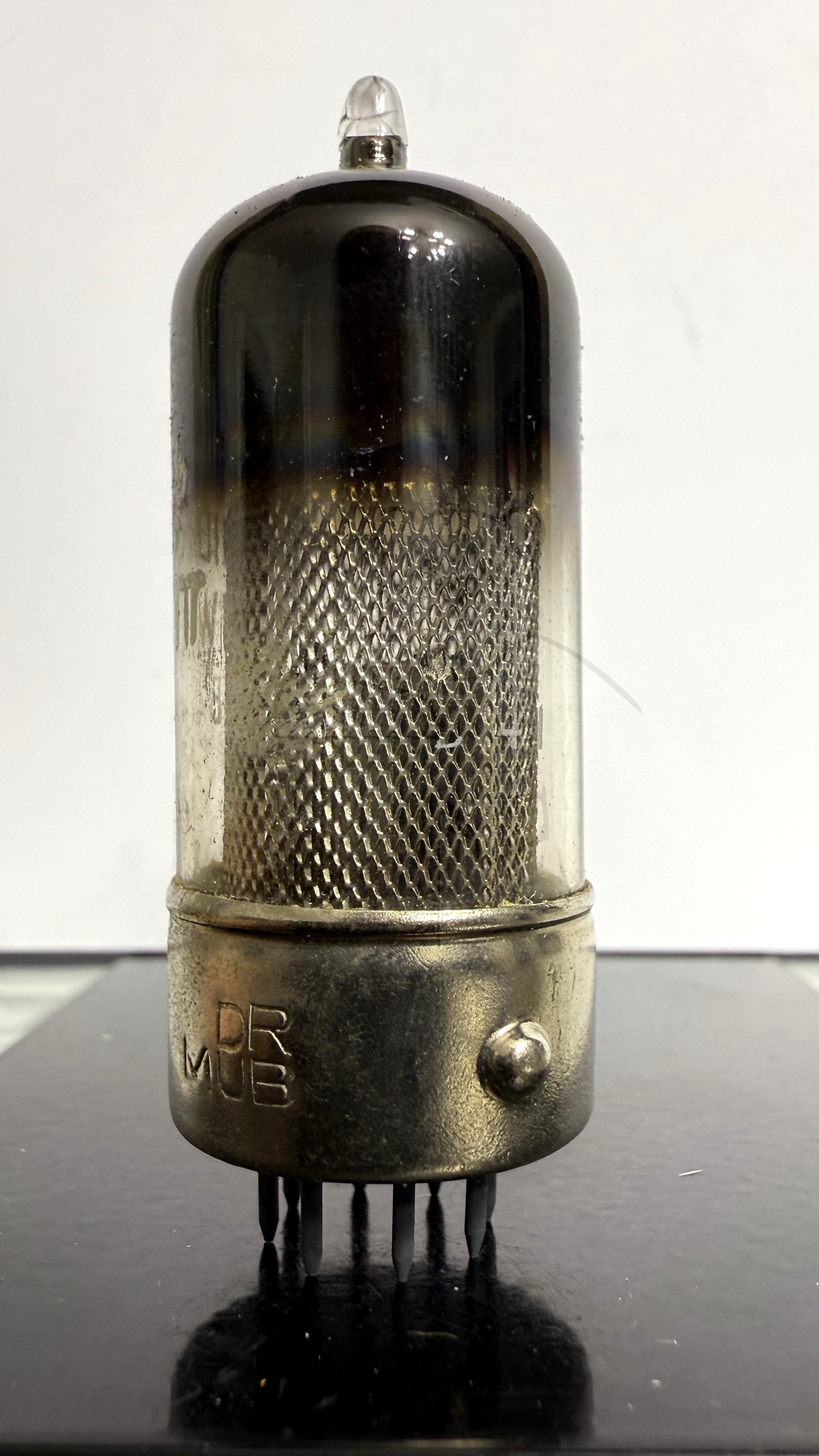

Ätz- Produktionscode	DR MUB
Serien Nummer
Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S5

🔎 Beschreibung der Systeme für die Röhre: UB41

	System 1	System 2
Kathode	7	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	4
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	5	5
Funktion	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

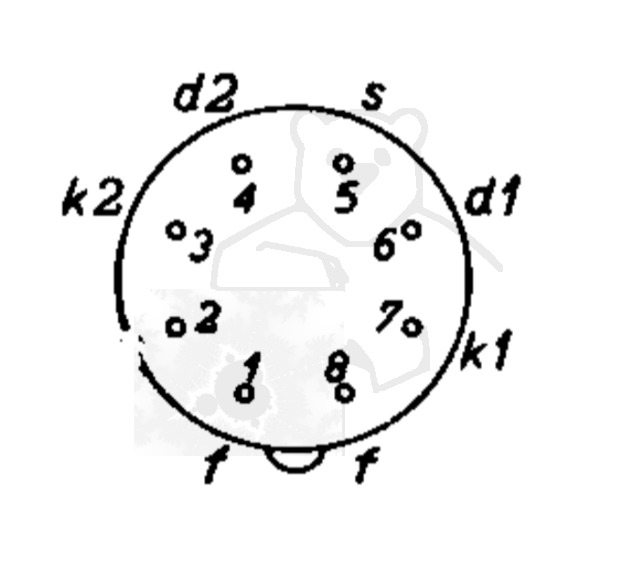

🔎 Sockelschaltung der UB41

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: UB41
Anwendung UB41 [www.tubedata.info].pdf (95 kB)
Datenblatt UB41 Philips.pdf (277 kB)
Pruefkarte UB41 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte UB41 UAA11 - Funke W19 Roehrenpruefer.pdf (151 kB)
