Daten und Bilder der Röhre: 2E22

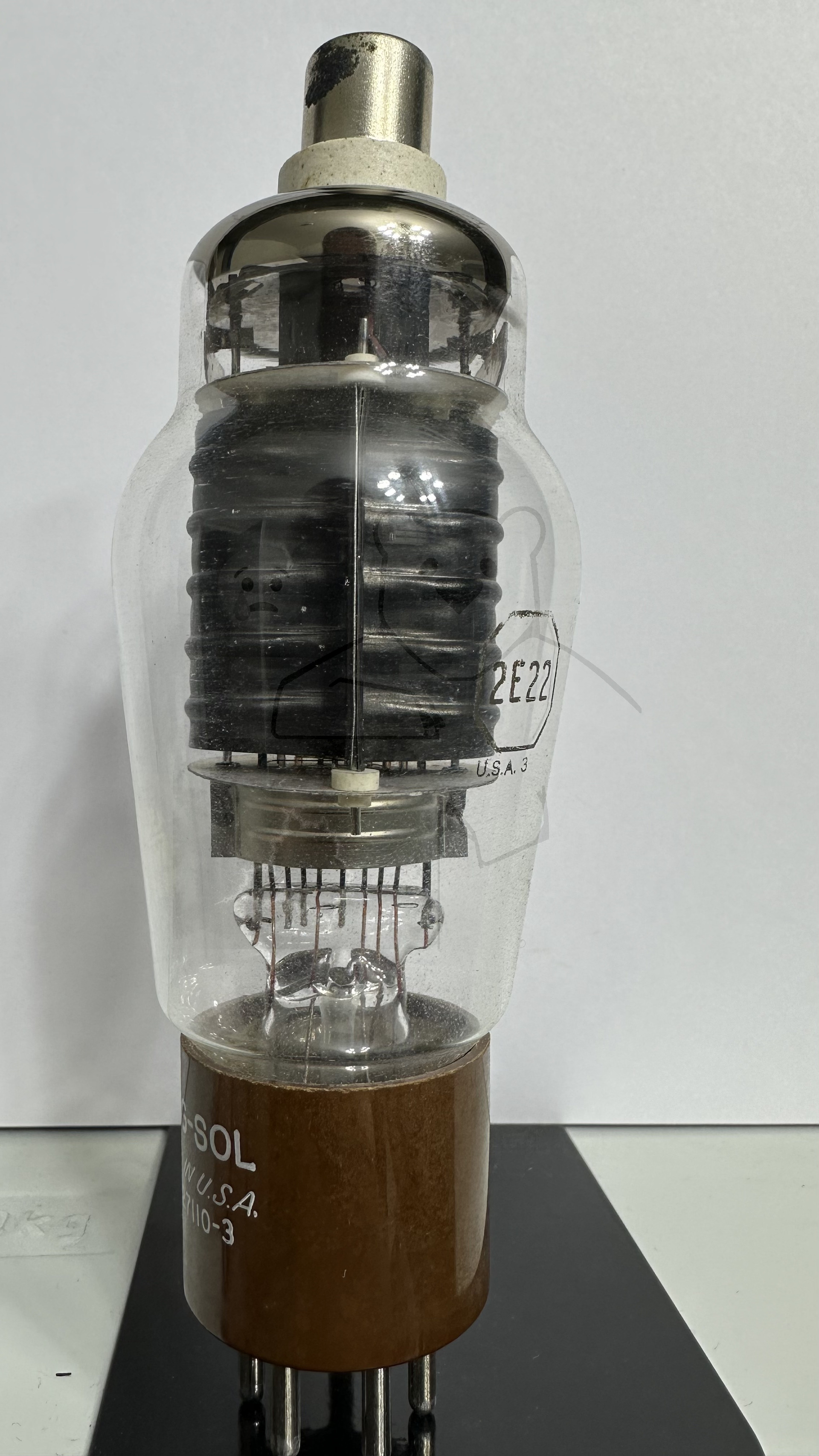

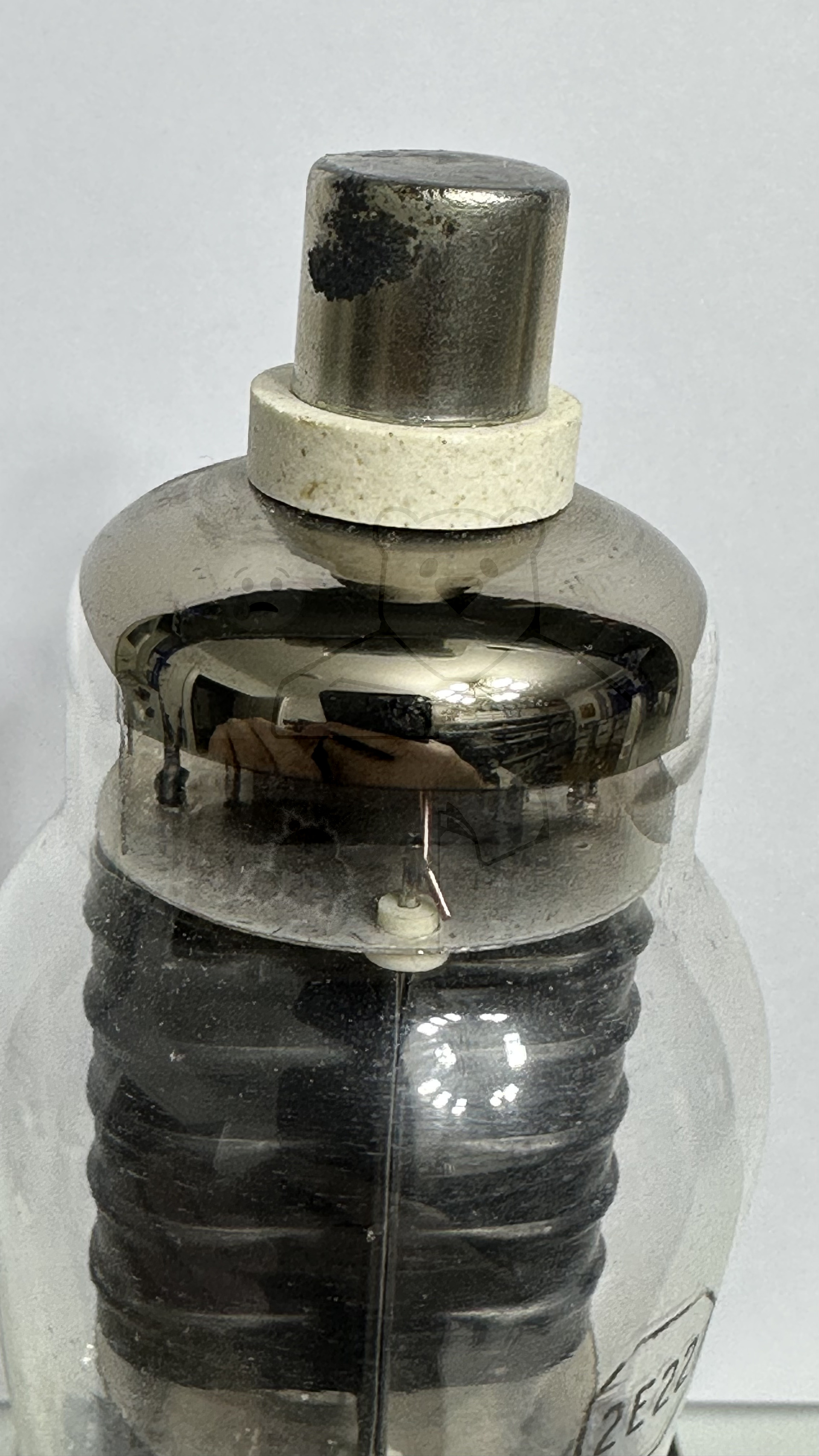

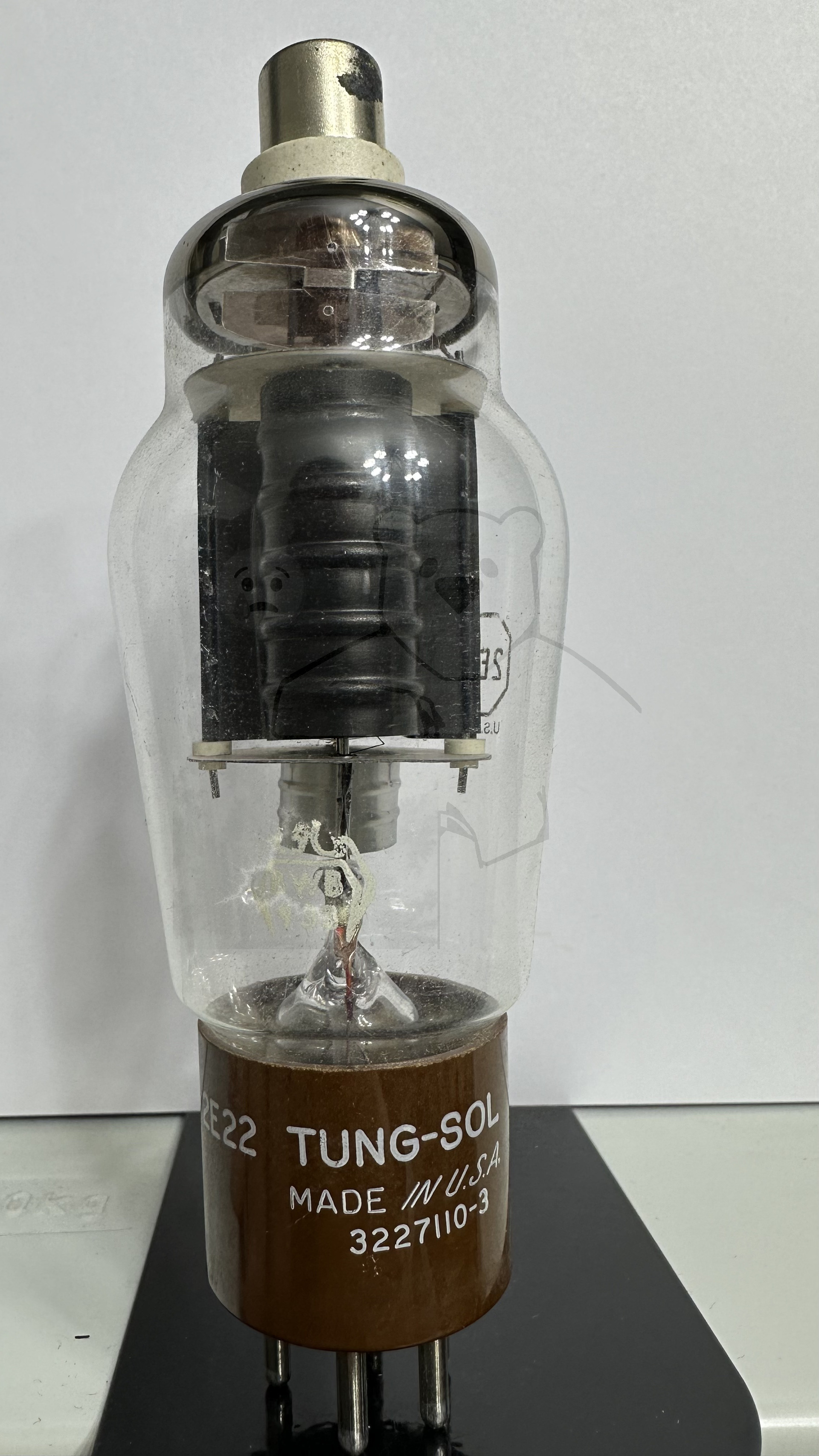

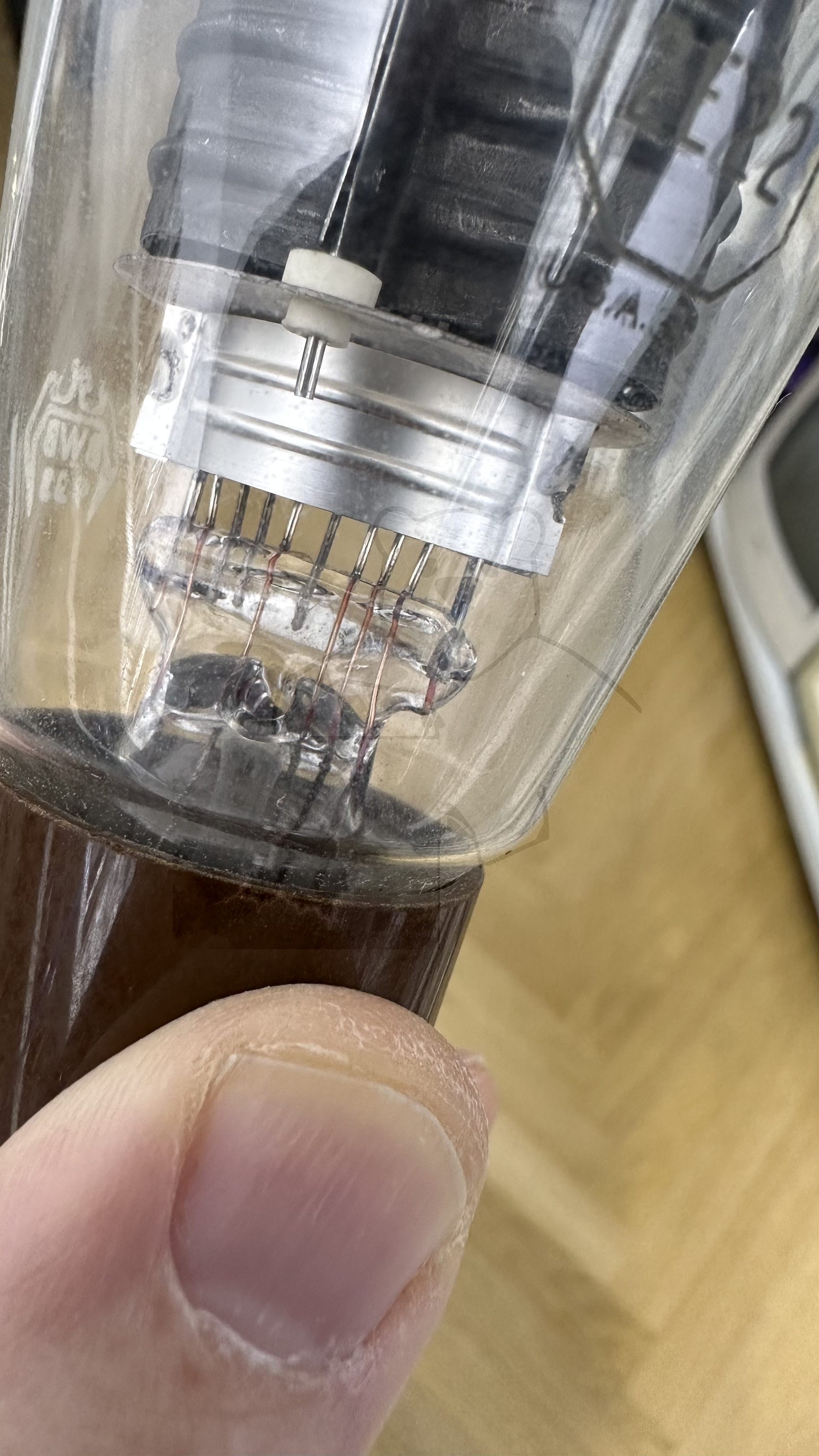

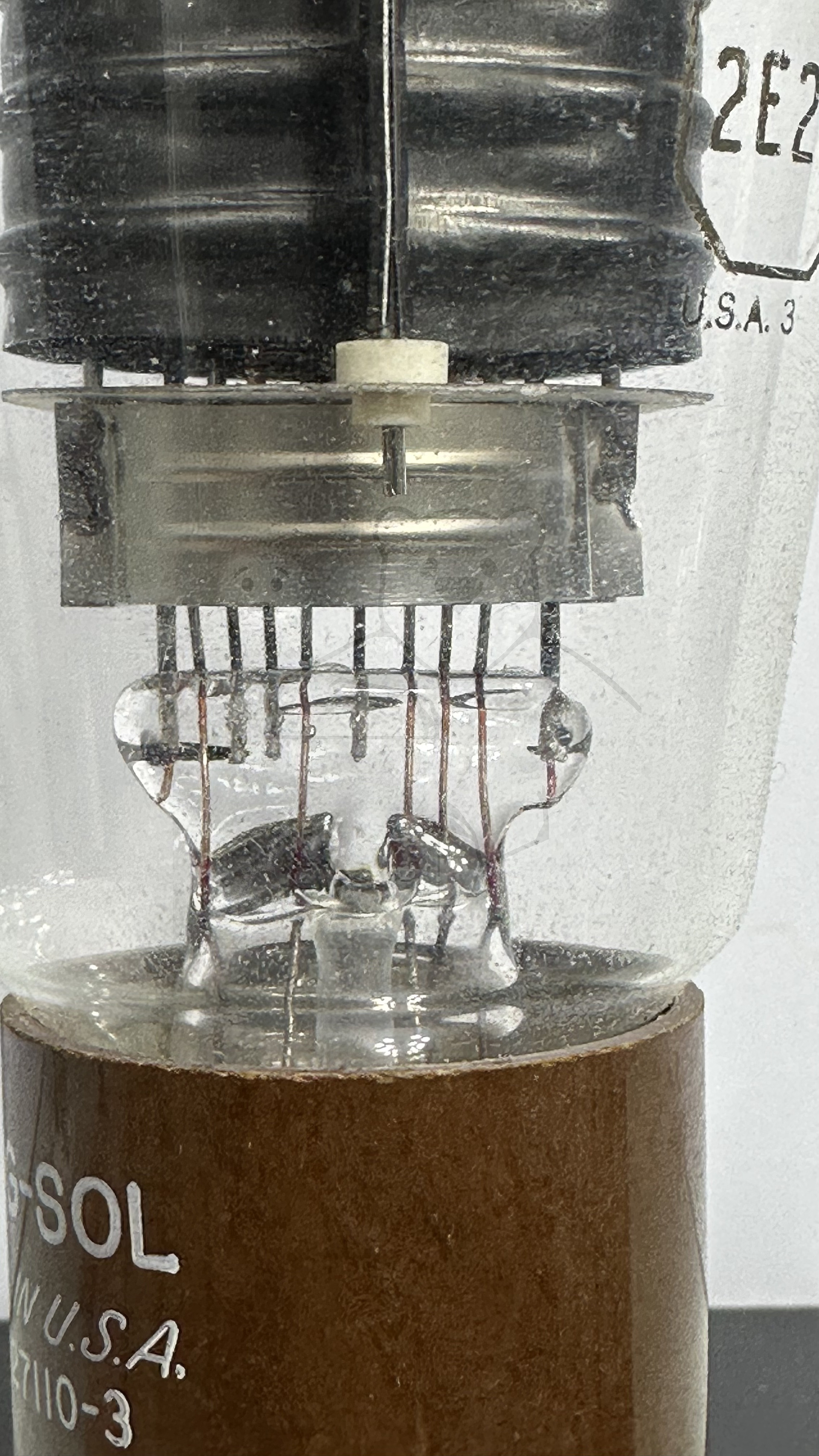

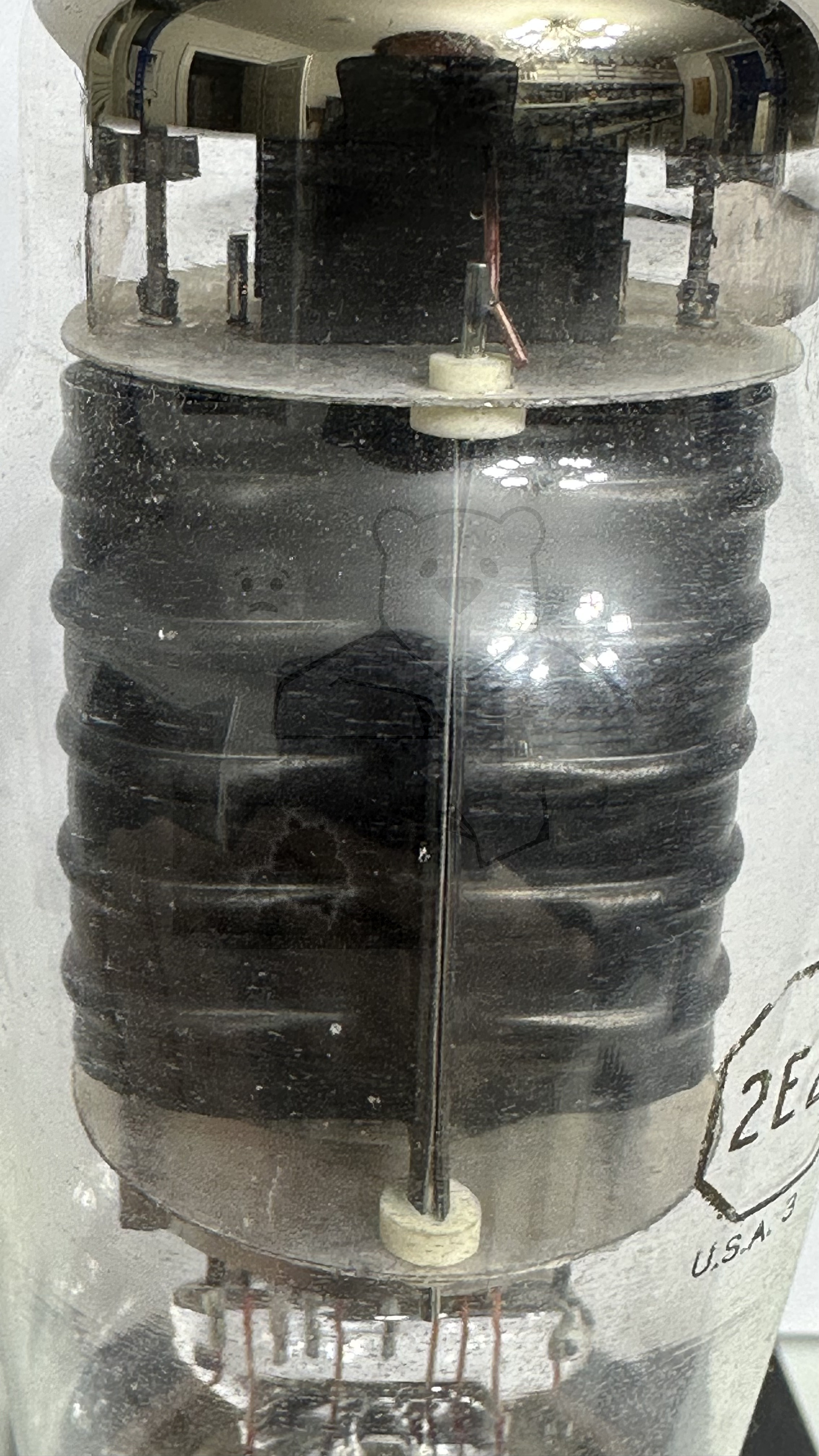

🔎 Beschreibung der Röhre: 2E22 Inventarnummer: 03827

Name	→ 2E22
Vergleichsname	CV798 DT70 TS70
Hersteller	→ Tung-Sol
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,5
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 5pol. → Liste aller Röhren mit: USA, Small, 5pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	3227110-3
Verpackung
Getestet
Hoheitszeichen	Bundeswehr, BWB933 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L9a

🔎 Beschreibung der Systeme für die Röhre: 2E22

	System 1
Kathode	1
Gitter 1	3
Gitter 2	2
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Oszillator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 2E22

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 2E22
Datenblatt 2E22 Tung-Sol [www.tubedata.info].pdf (265 kB)
Pruefkarte 2E22 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
