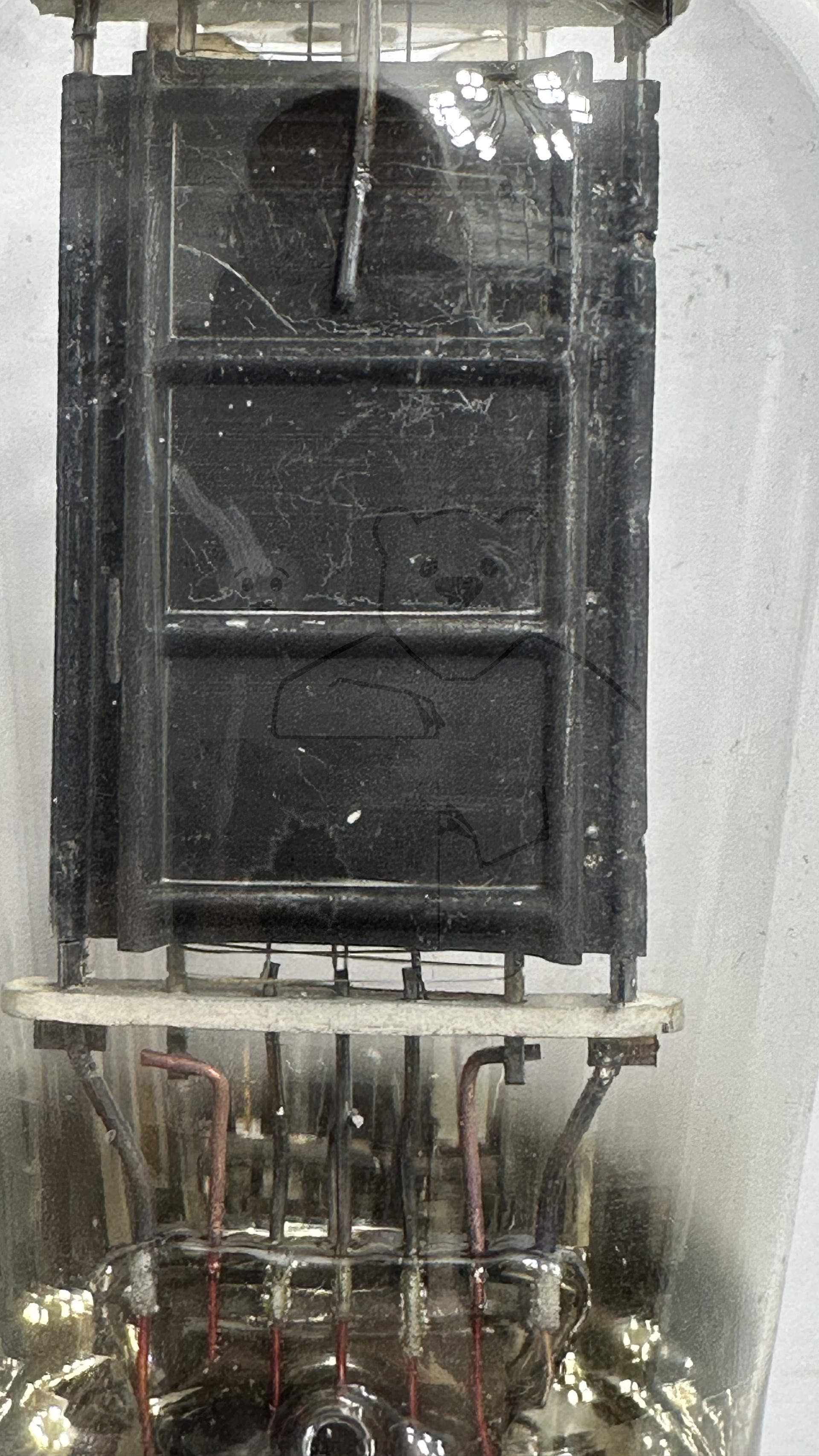

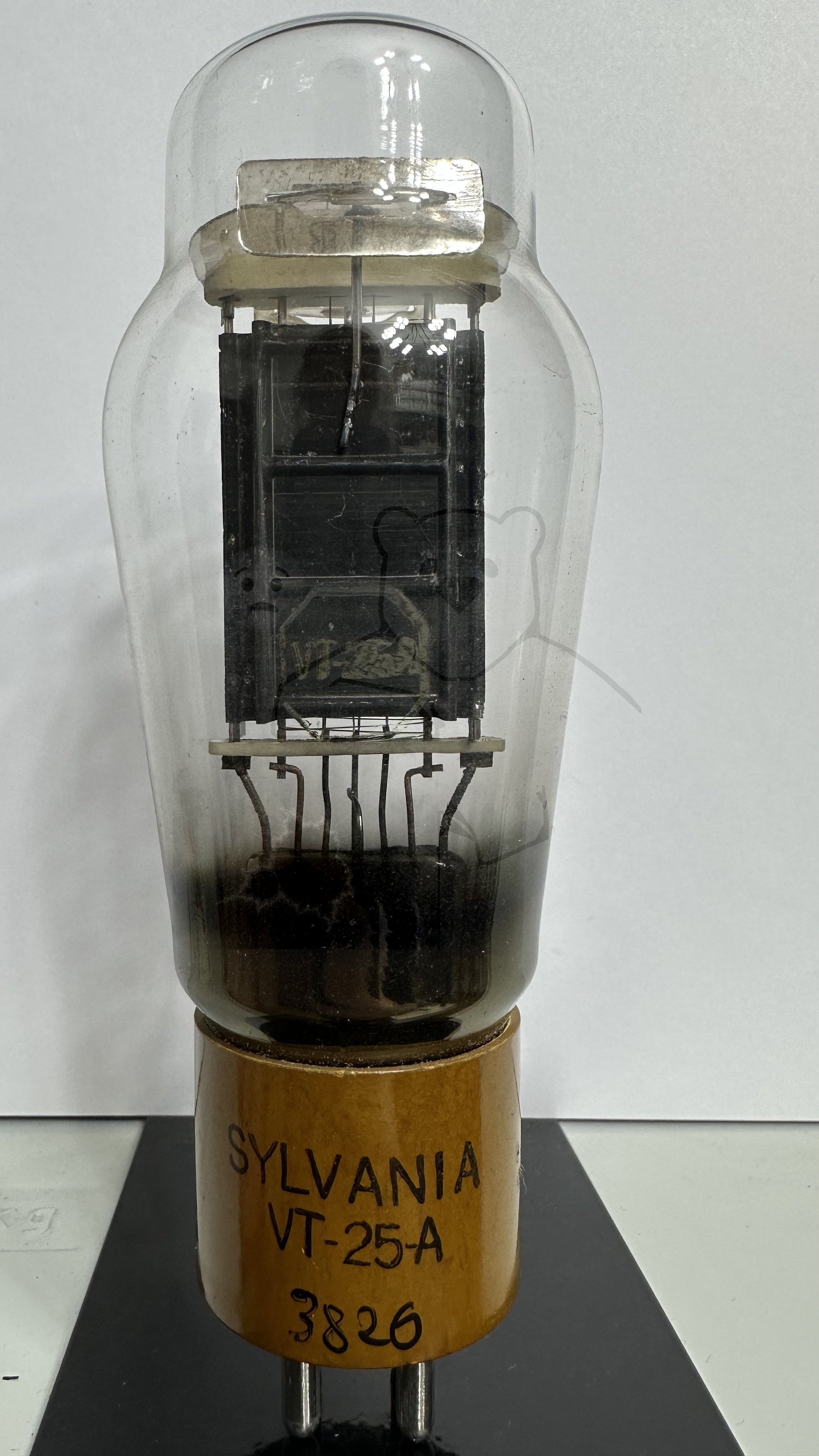

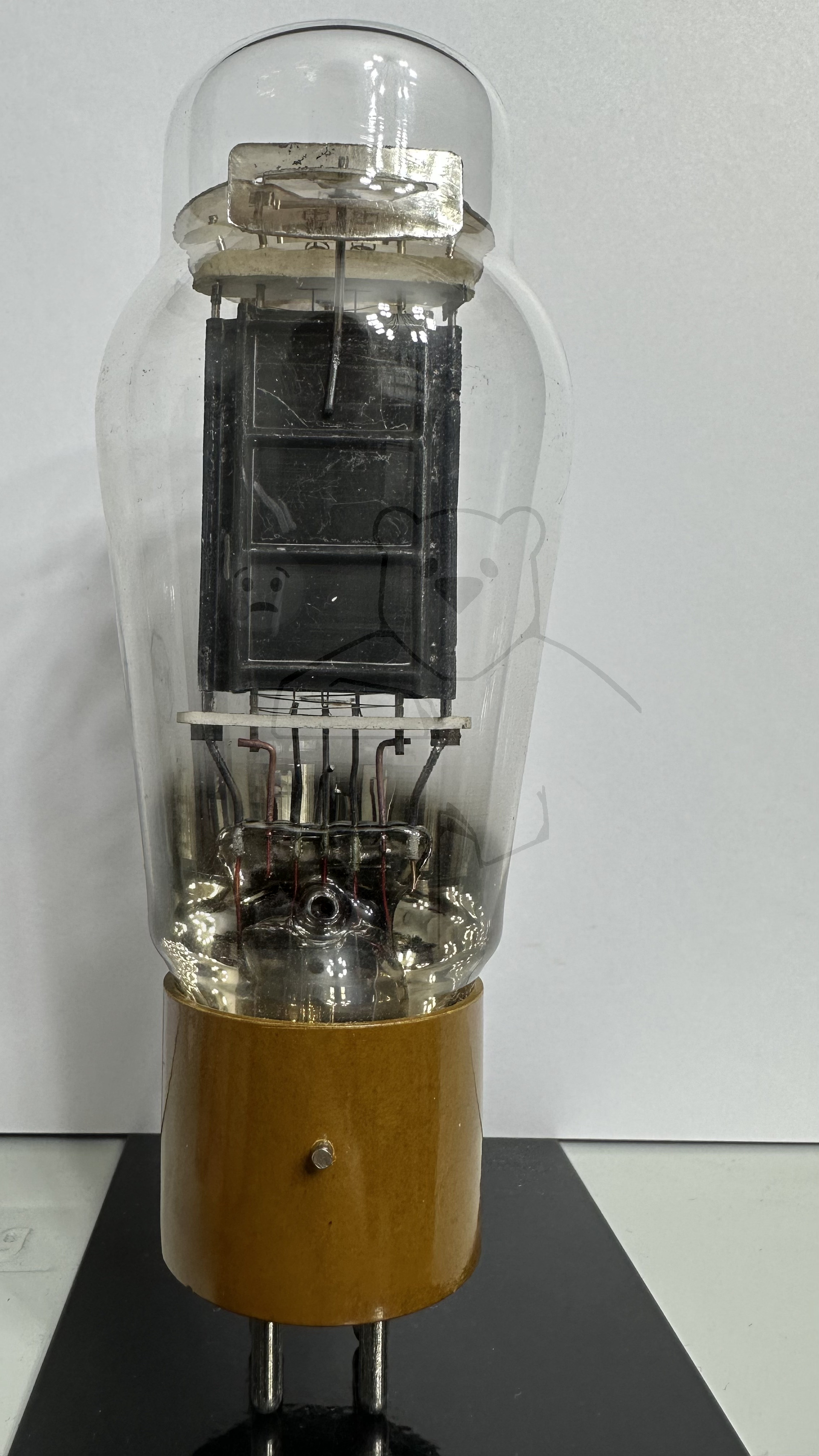

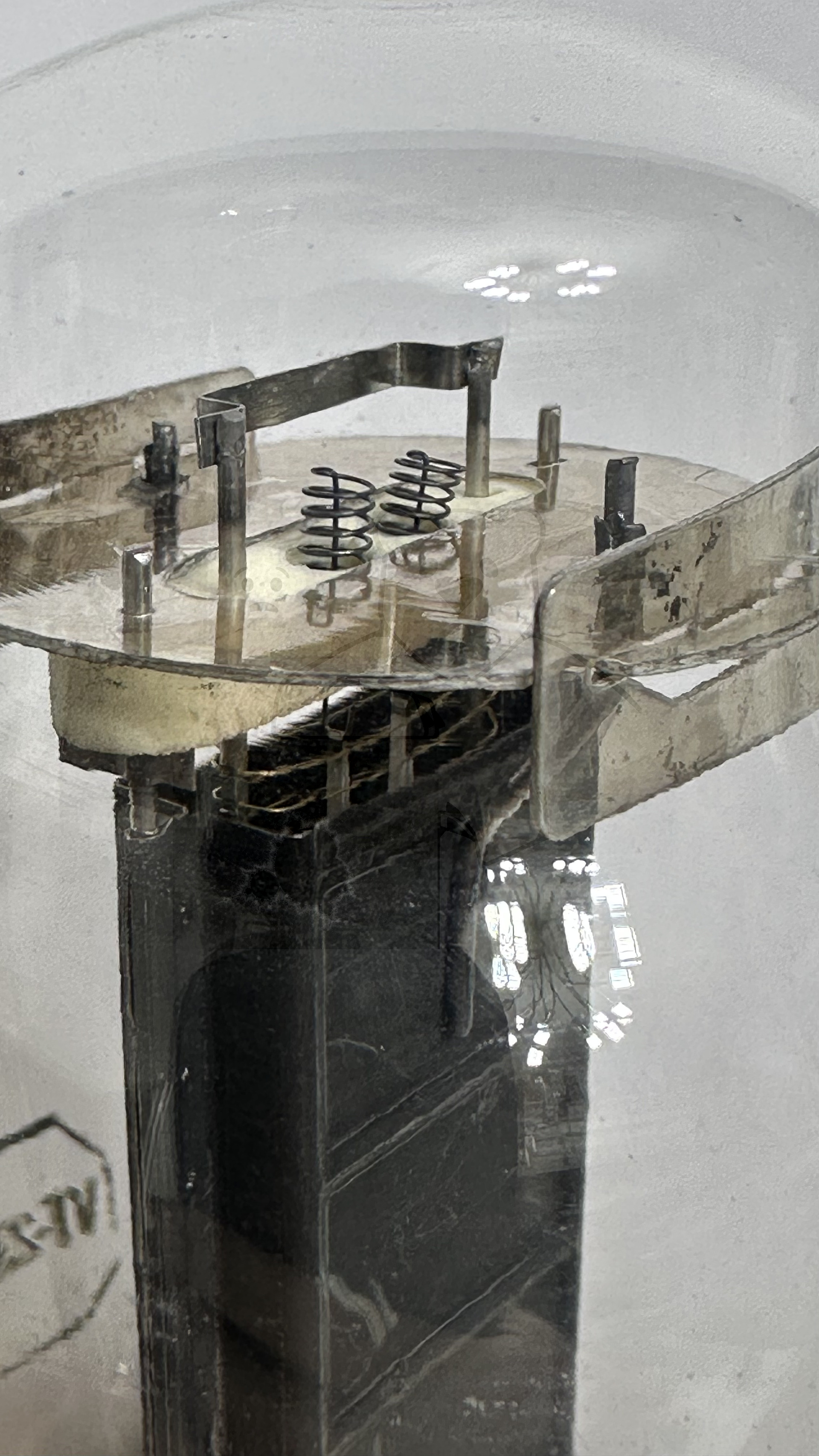

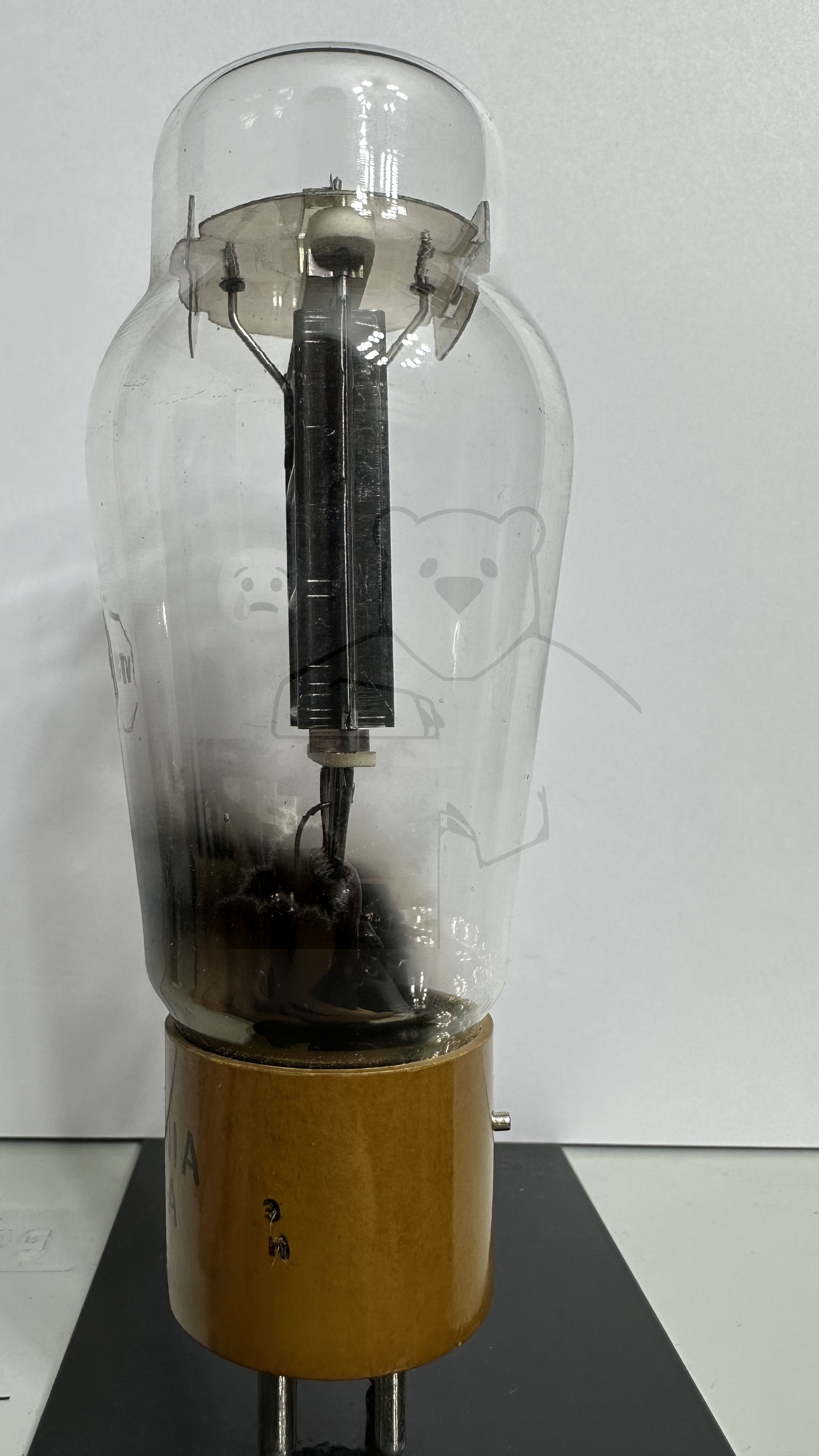

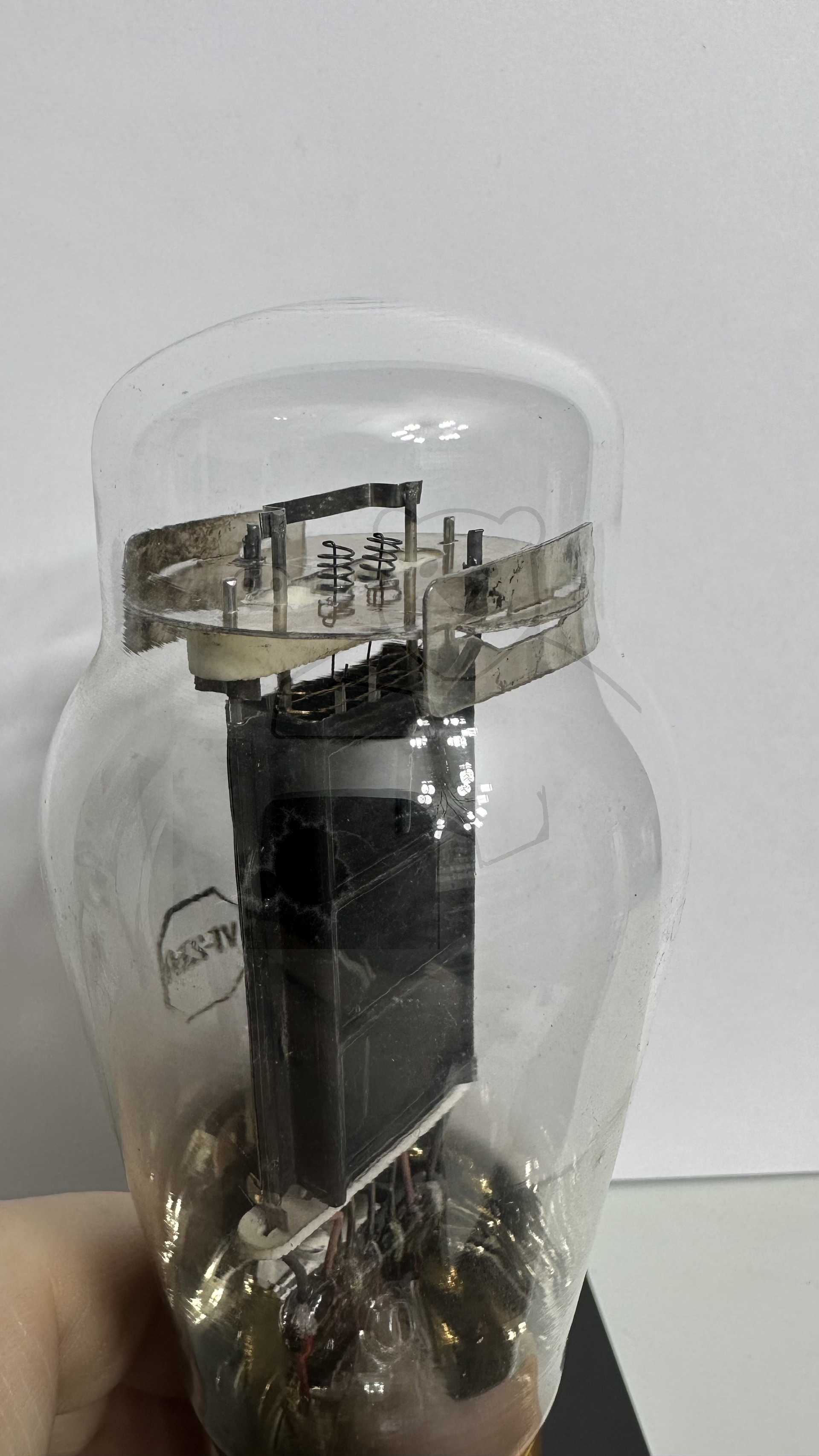

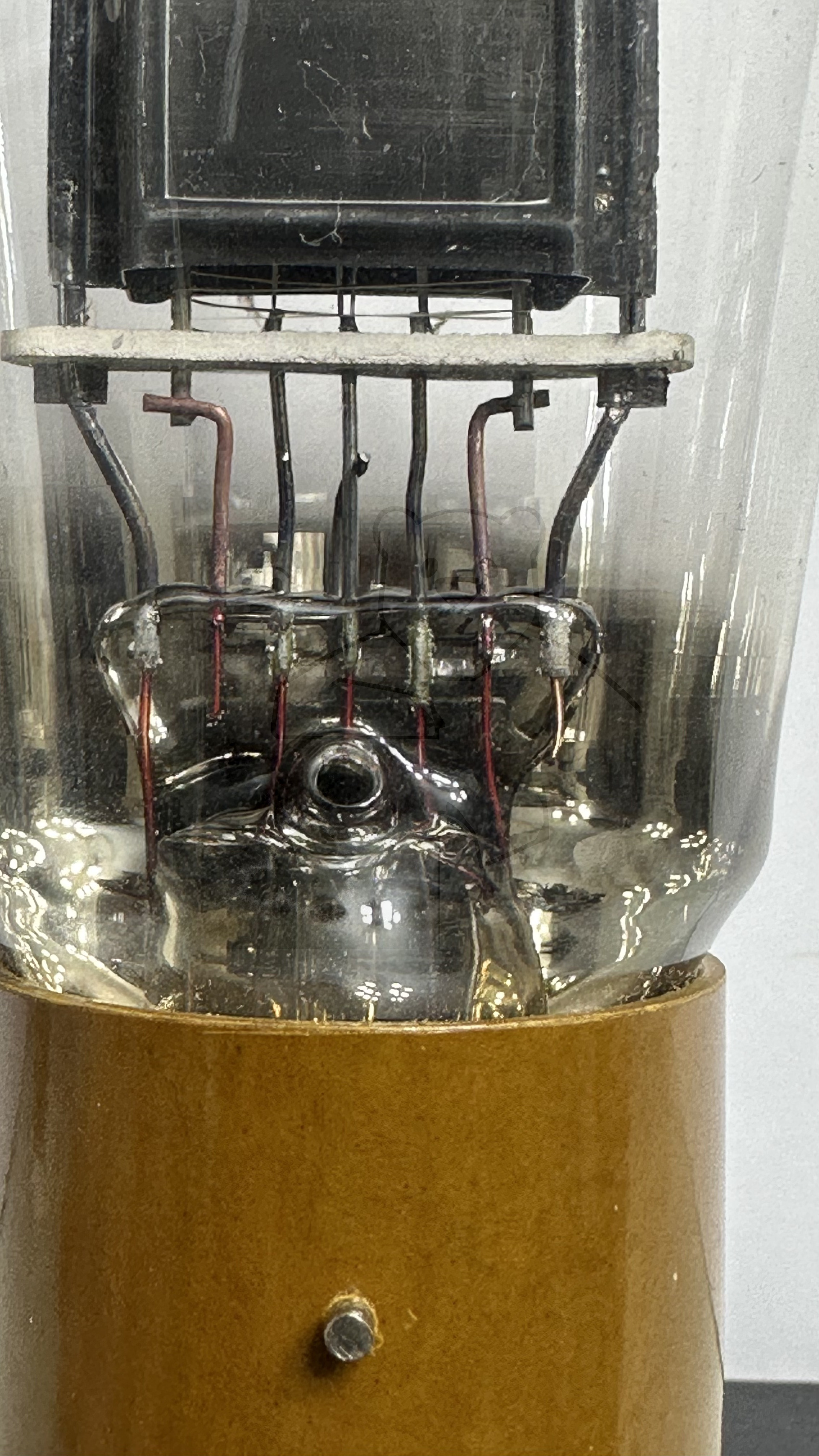

Daten und Bilder der Röhre: VT-25A

🔎 Beschreibung der Röhre: VT-25A Inventarnummer: 03826

Name	→ VT-25A
Vergleichsname	10
Hersteller	→ Sylvania
Heizspannung (Volt)	7,5
Heizstrom (Ampère)	1,25
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 4pol. Bayonet → Liste aller Röhren mit: USA, Medium, 4pol. Bayonet
Informationen Röhrentyp
Informationen	3 H
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L9a

🔎 Beschreibung der Systeme für die Röhre: VT-25A

	System 1
Kathode	1
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der VT-25A

Bildquelle: Eimac Datenblatt

🔎 Datenblätter zur Röhre: VT-25A
Datenblatt 10 Sylvania.pdf (469 kB)
Datenblatt 10 VT25A.pdf (37 kB)
