đ Beschreibung der Röhre: 1701 Inventarnummer: 03777
| Name | â 1701 |
| Vergleichsname | R250 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 1,8 |
| Heizstrom (AmpĂšre) | 2,8 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | Röhre arbeitet mit NeonfĂŒllung |
| Informationen | 4943 |
| Kenn Nummer | 734 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S37b |
đ Beschreibung der Systeme fĂŒr die Röhre: 1701
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 4 |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Gasgefuellt |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 1701
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ Bilder der Röhre: 1701

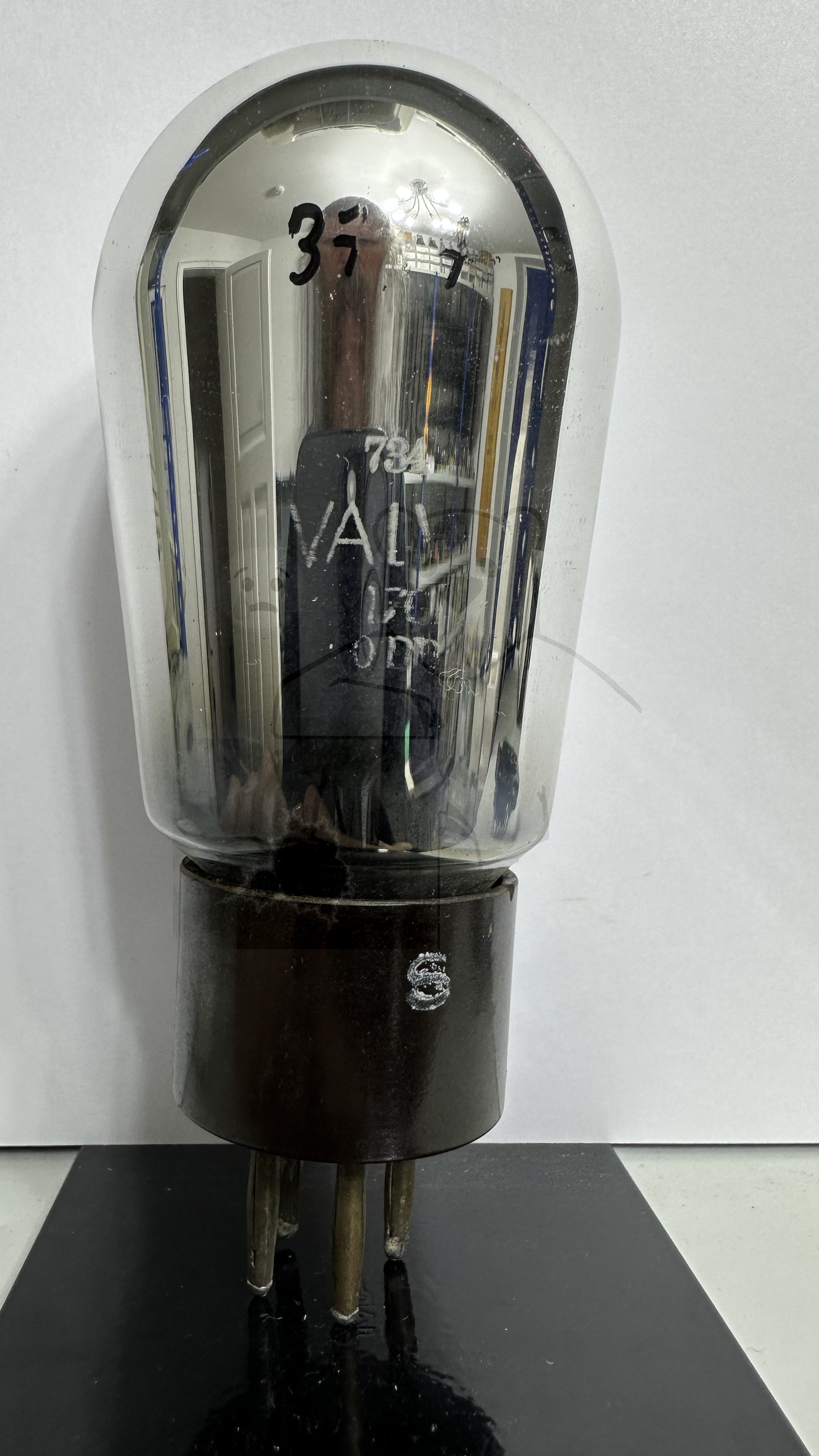

Röhre 1701 #3777 Bild 1
