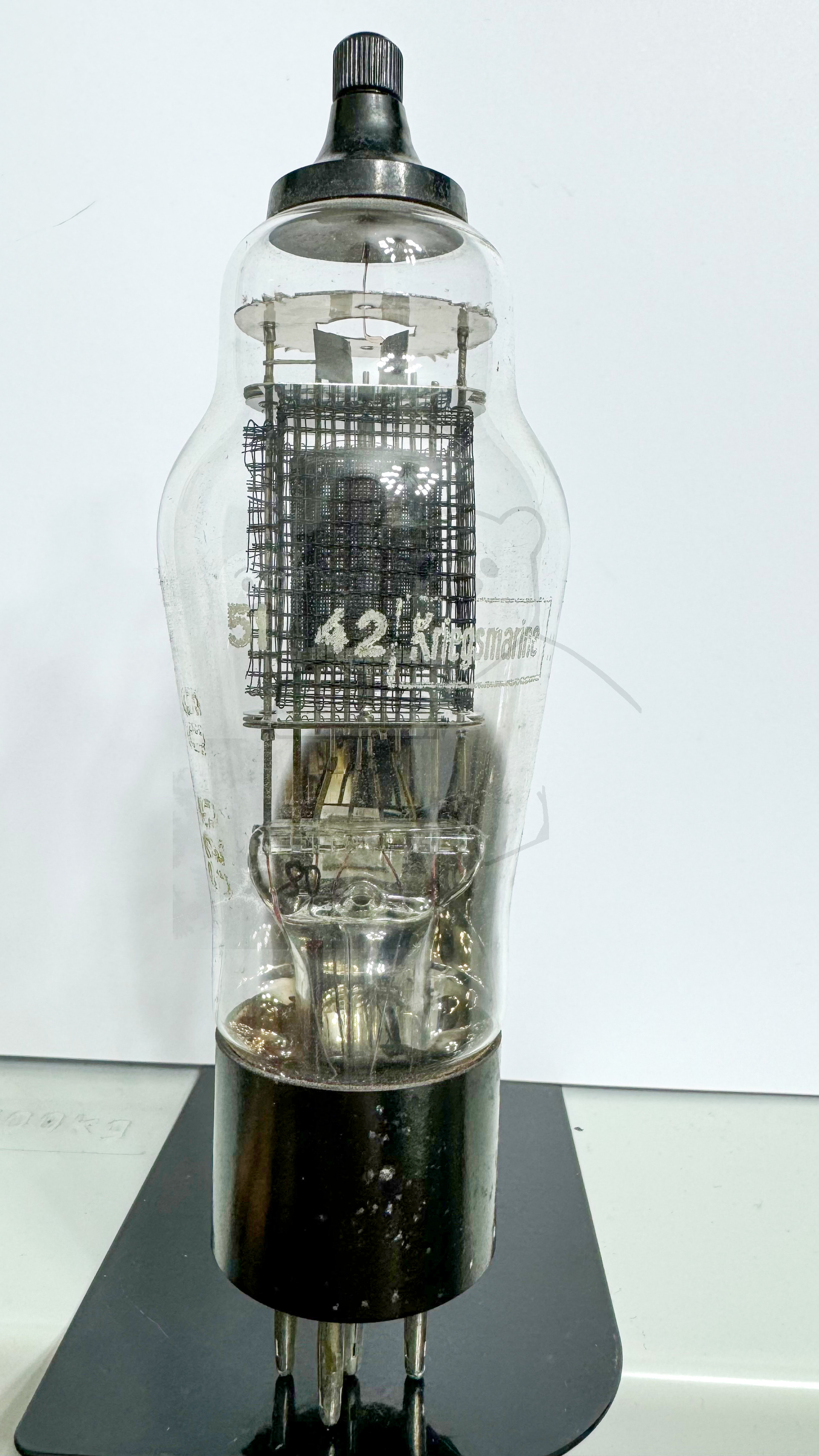

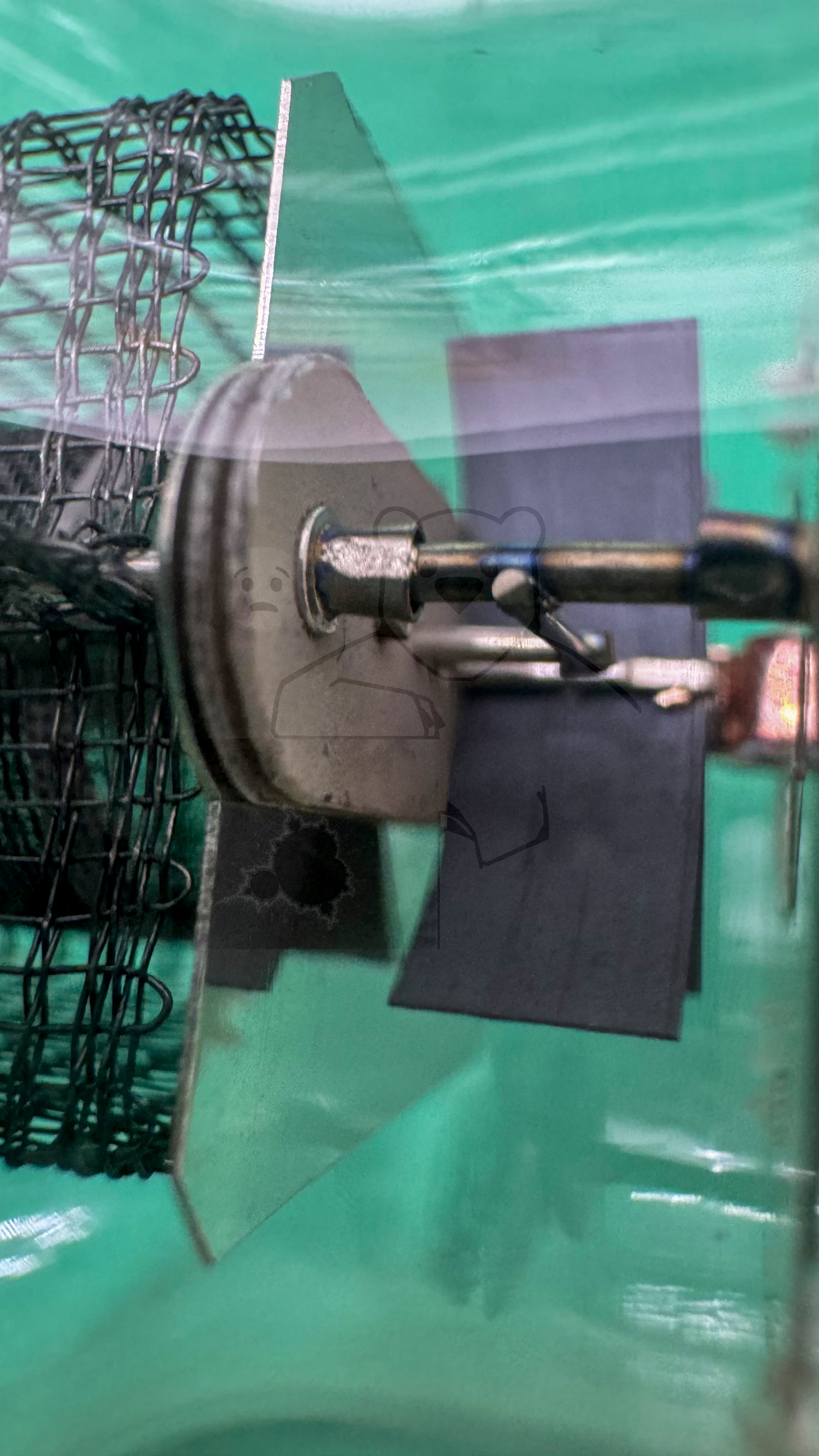

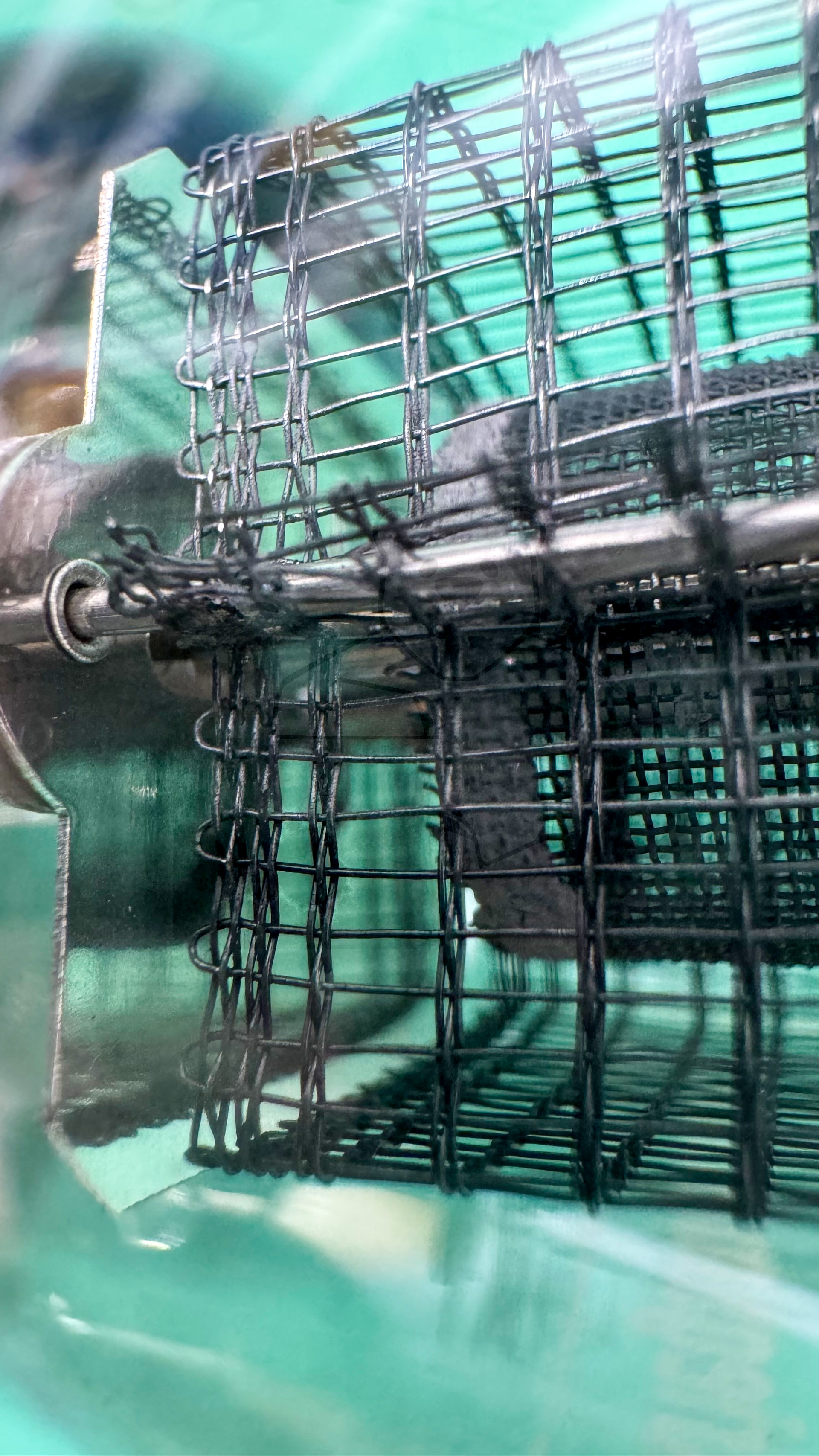

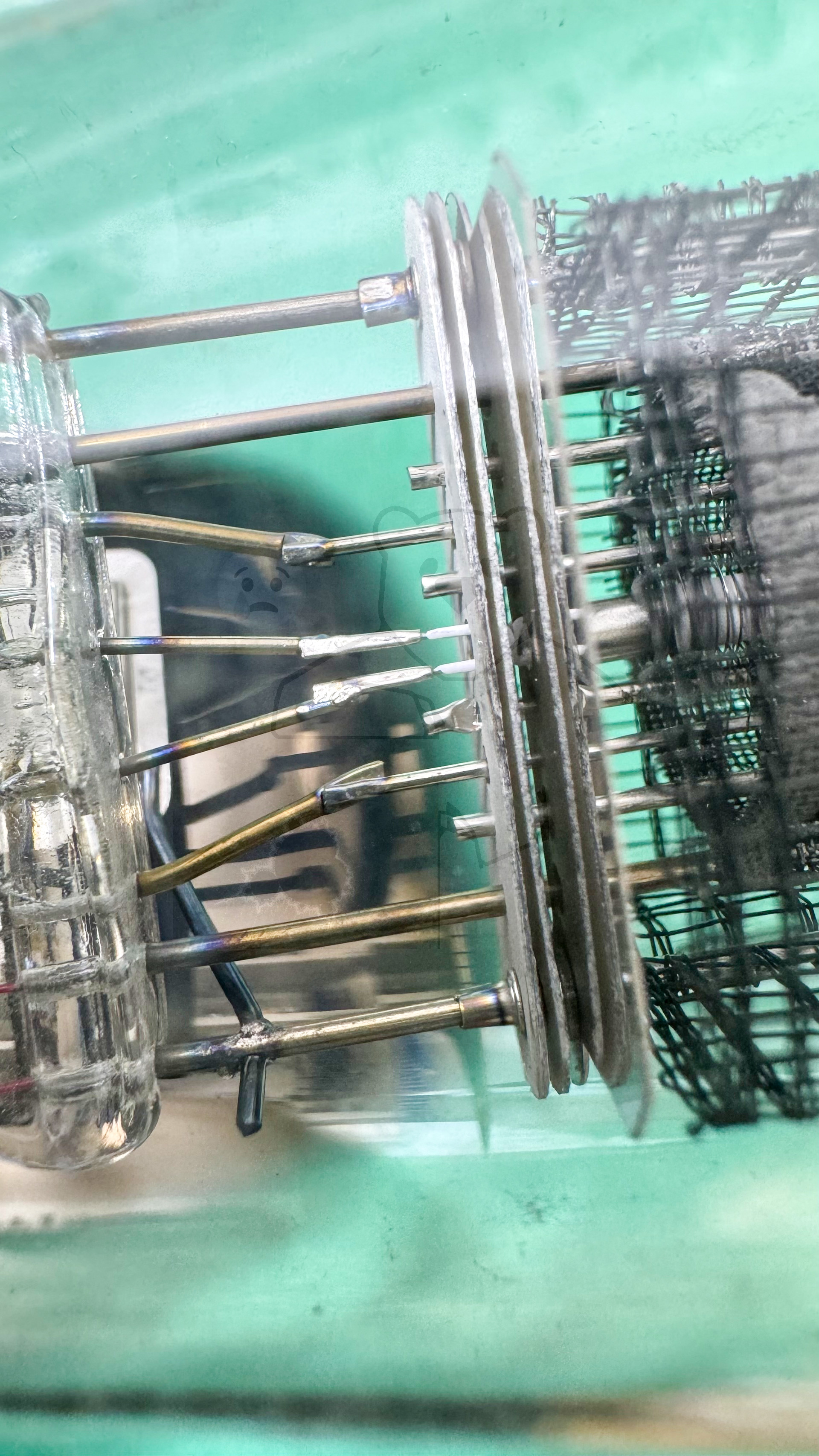

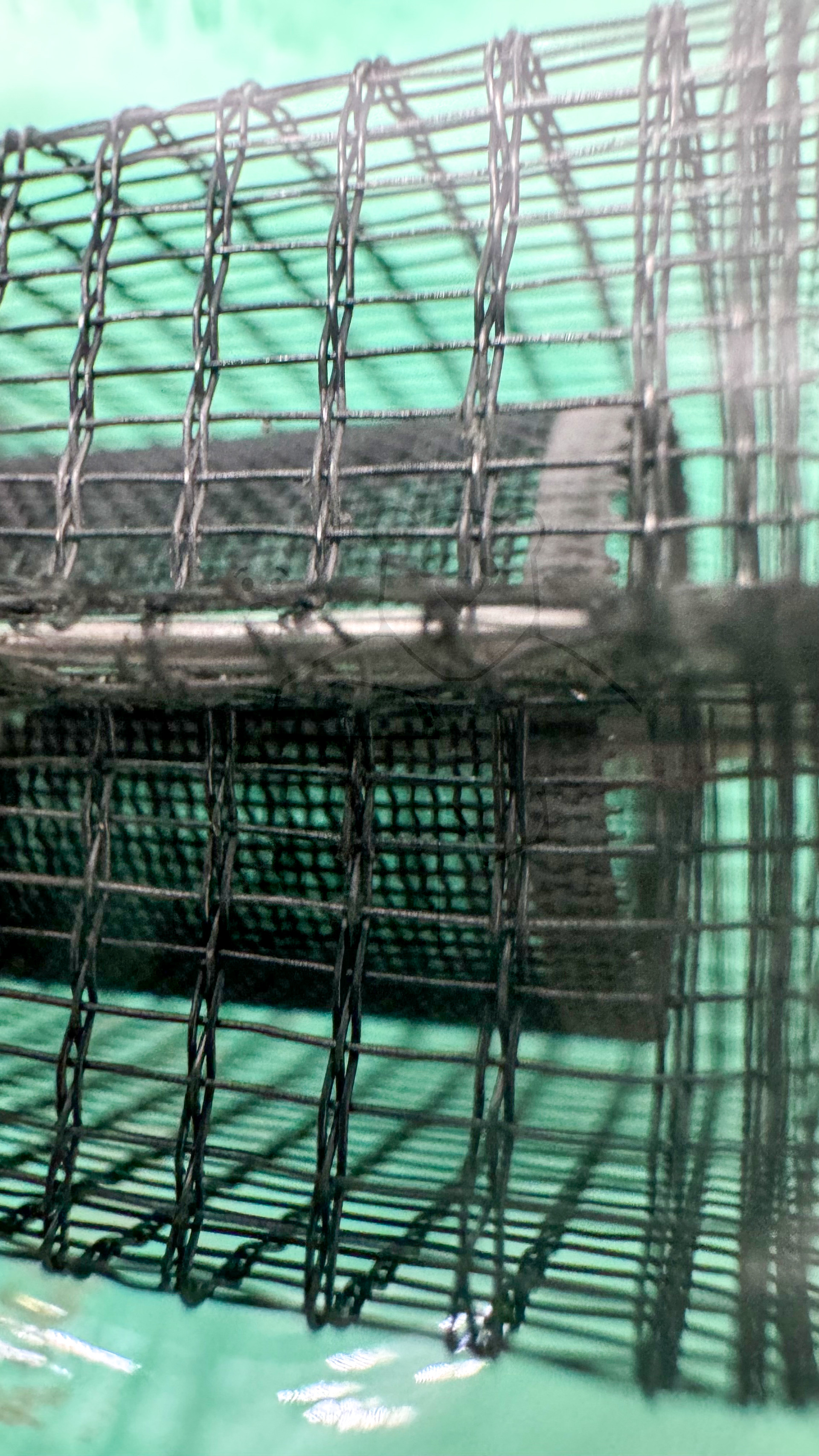

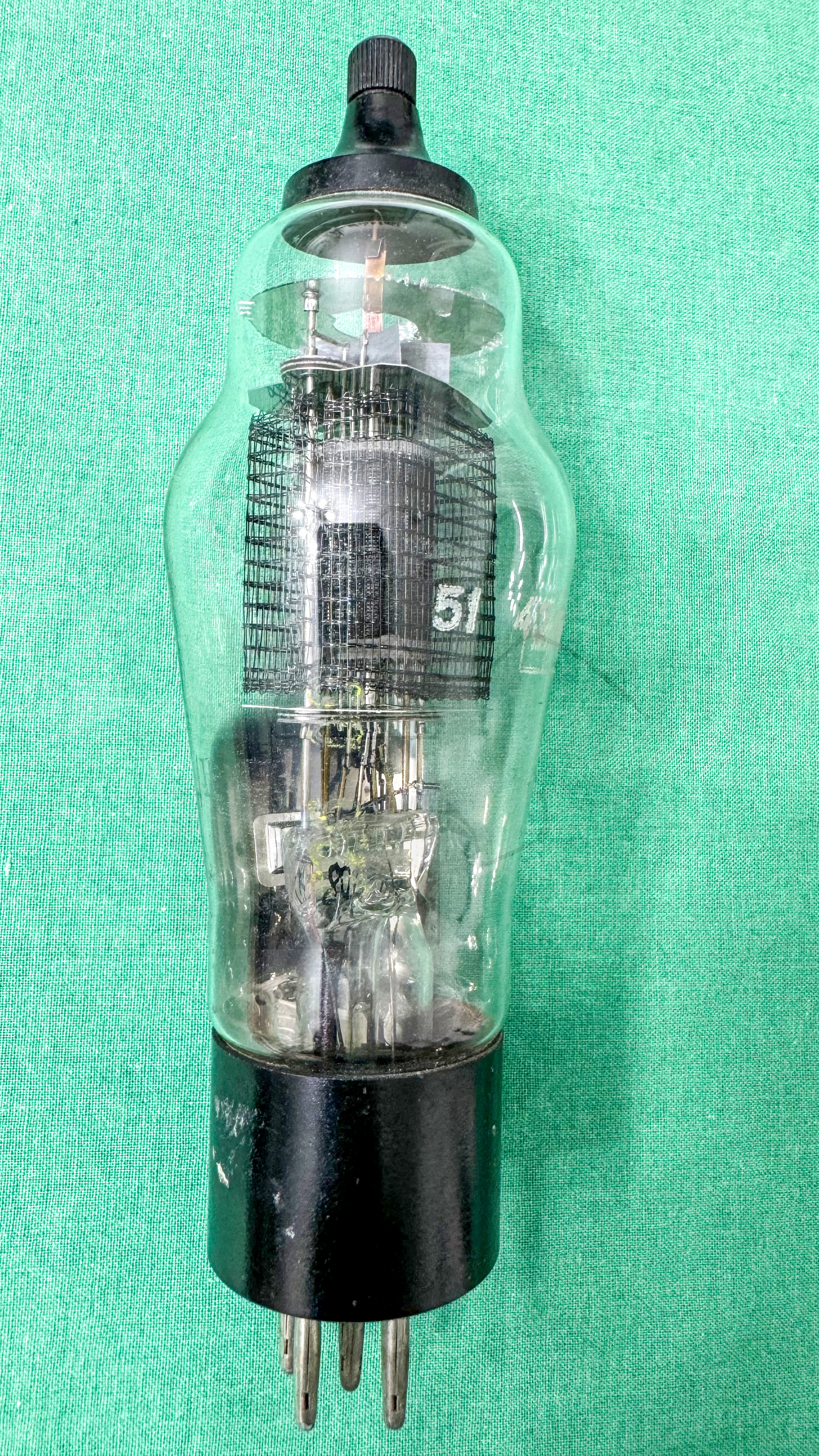

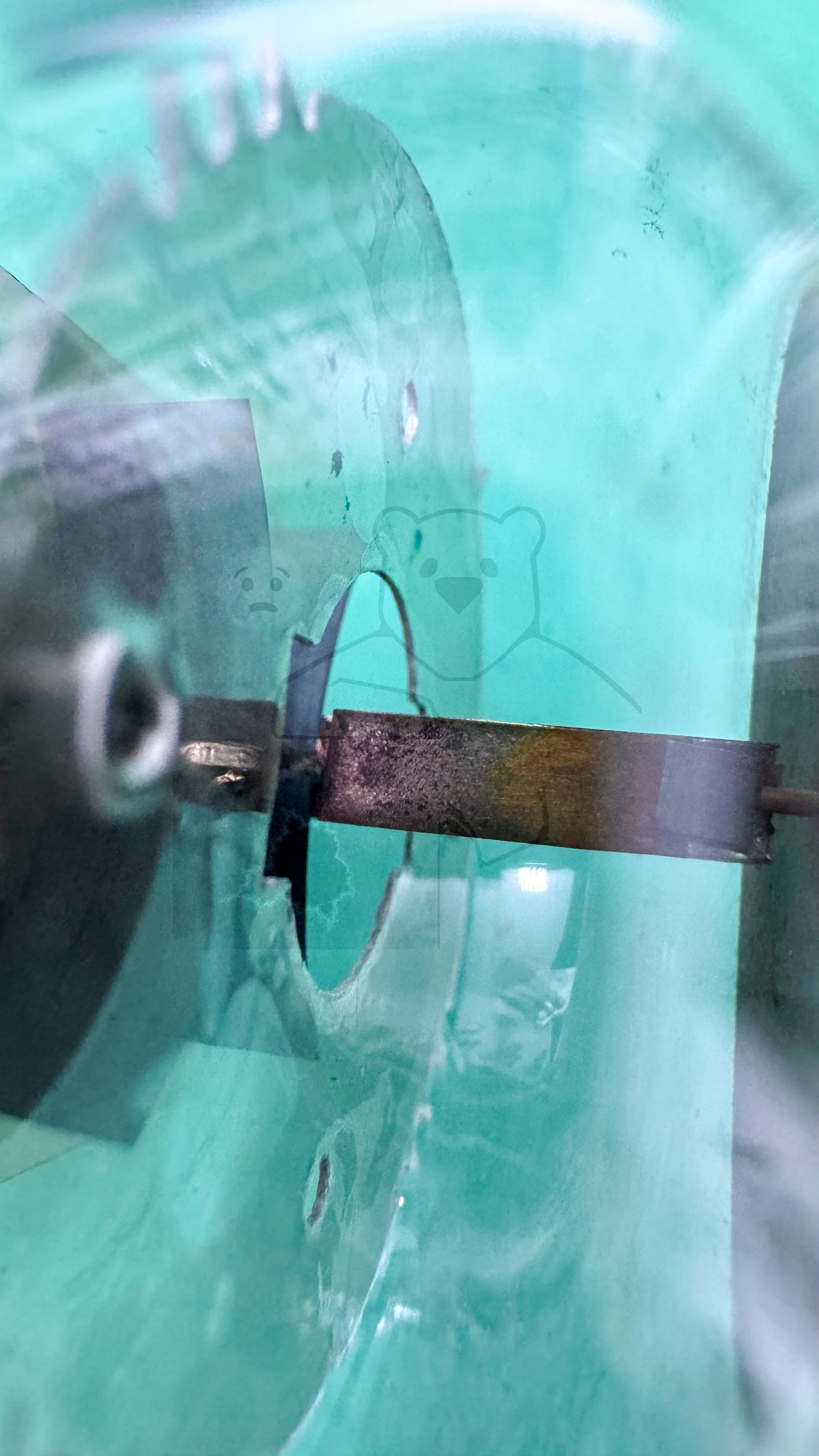

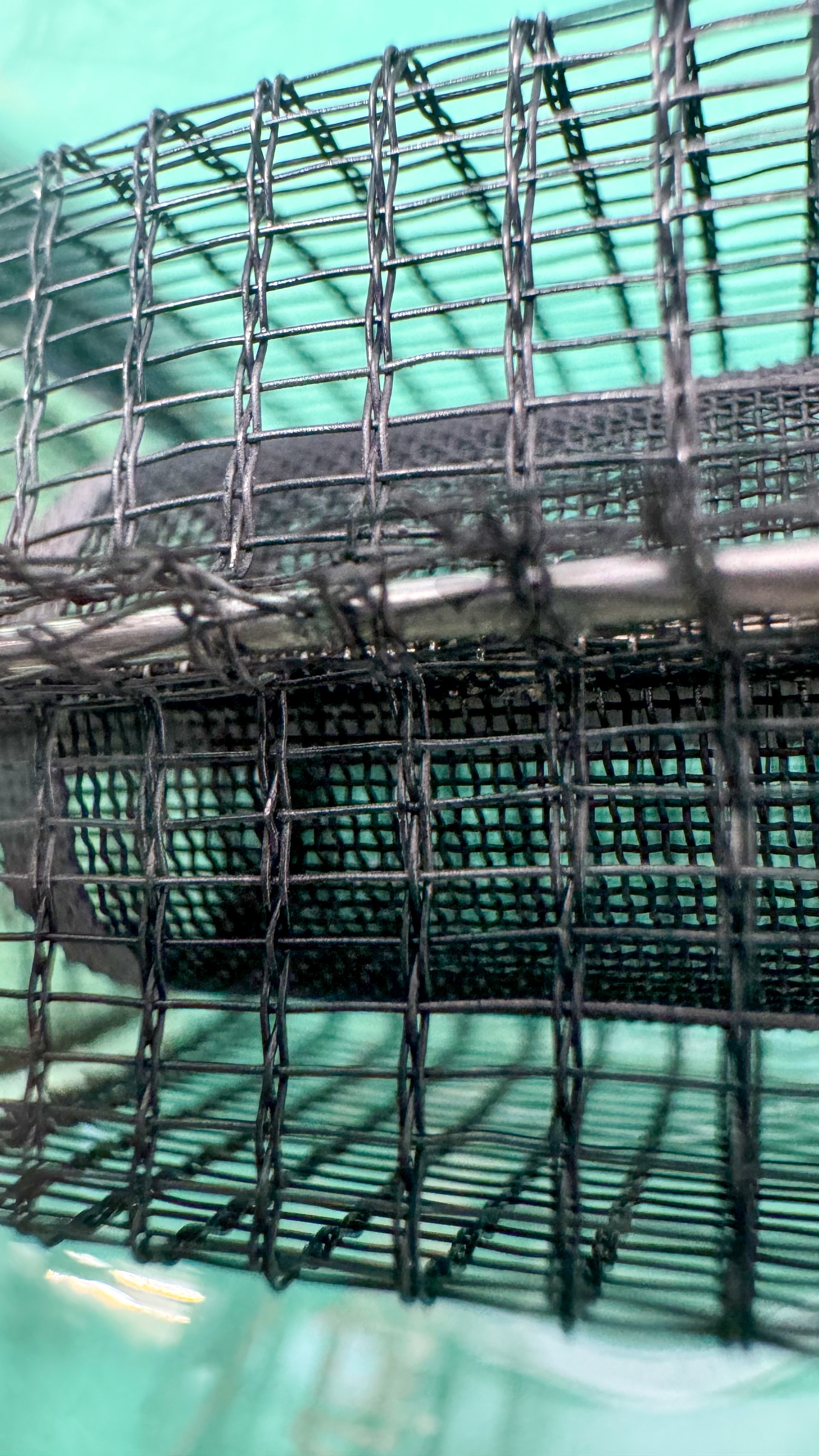

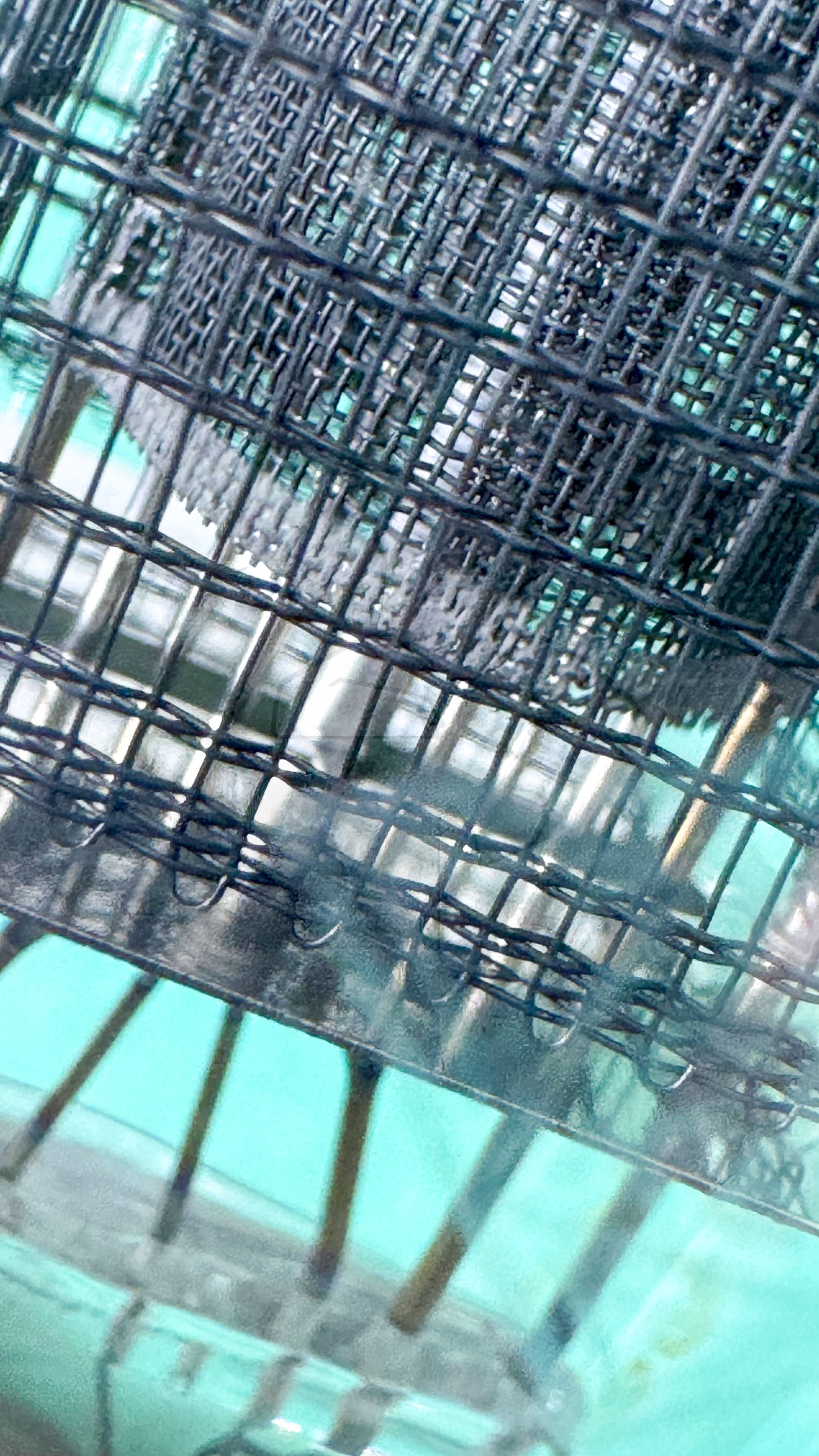

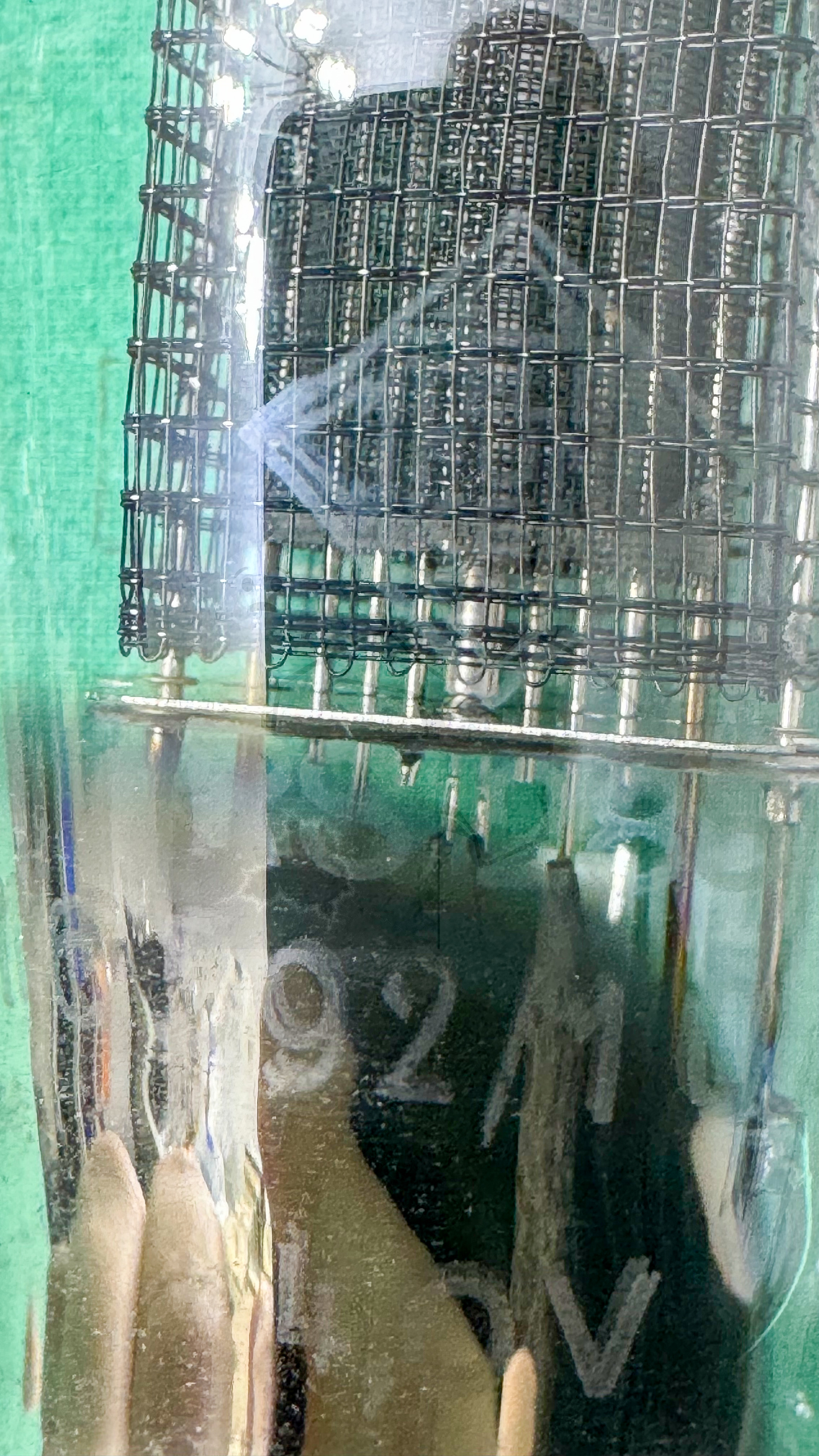

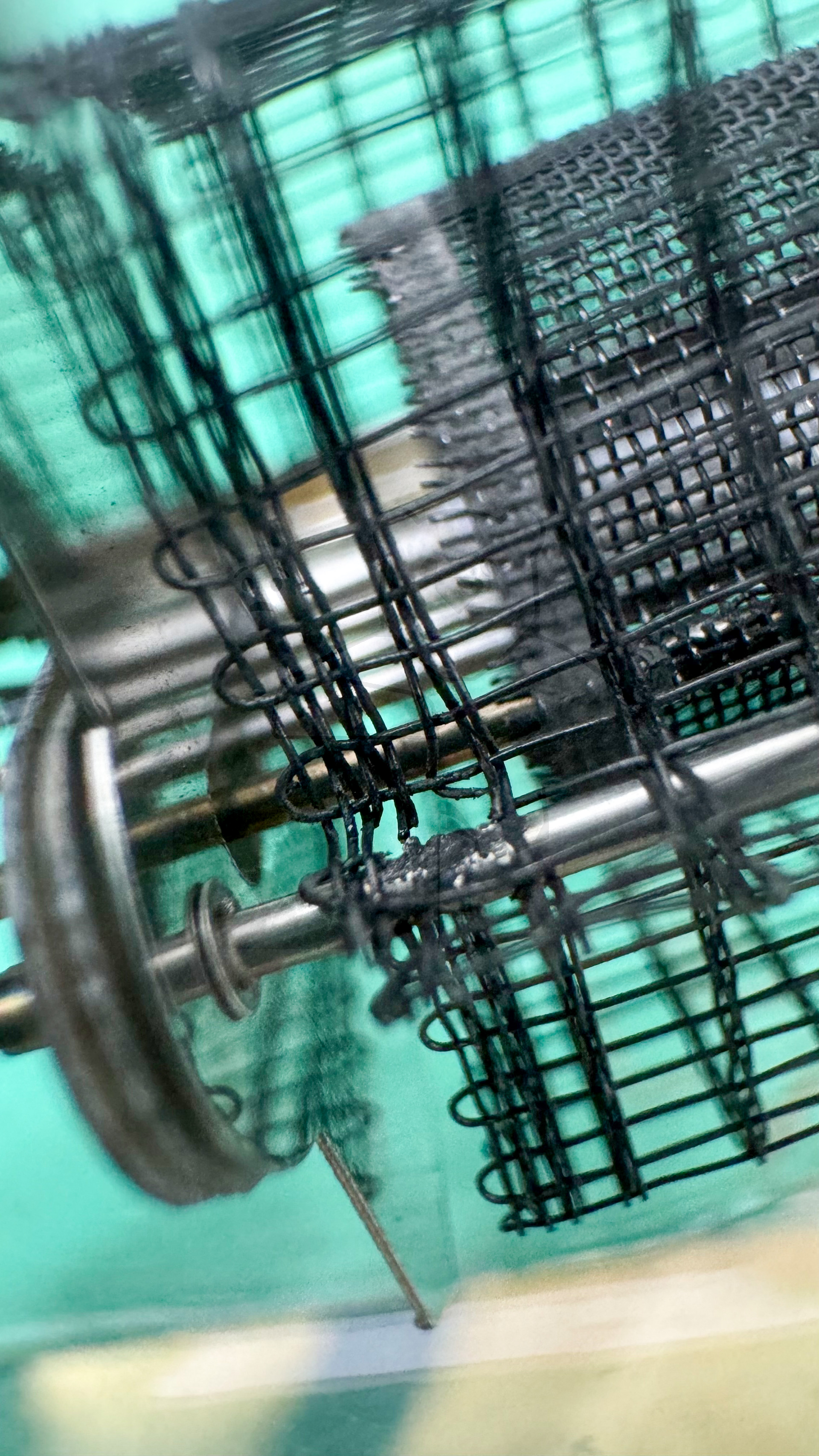

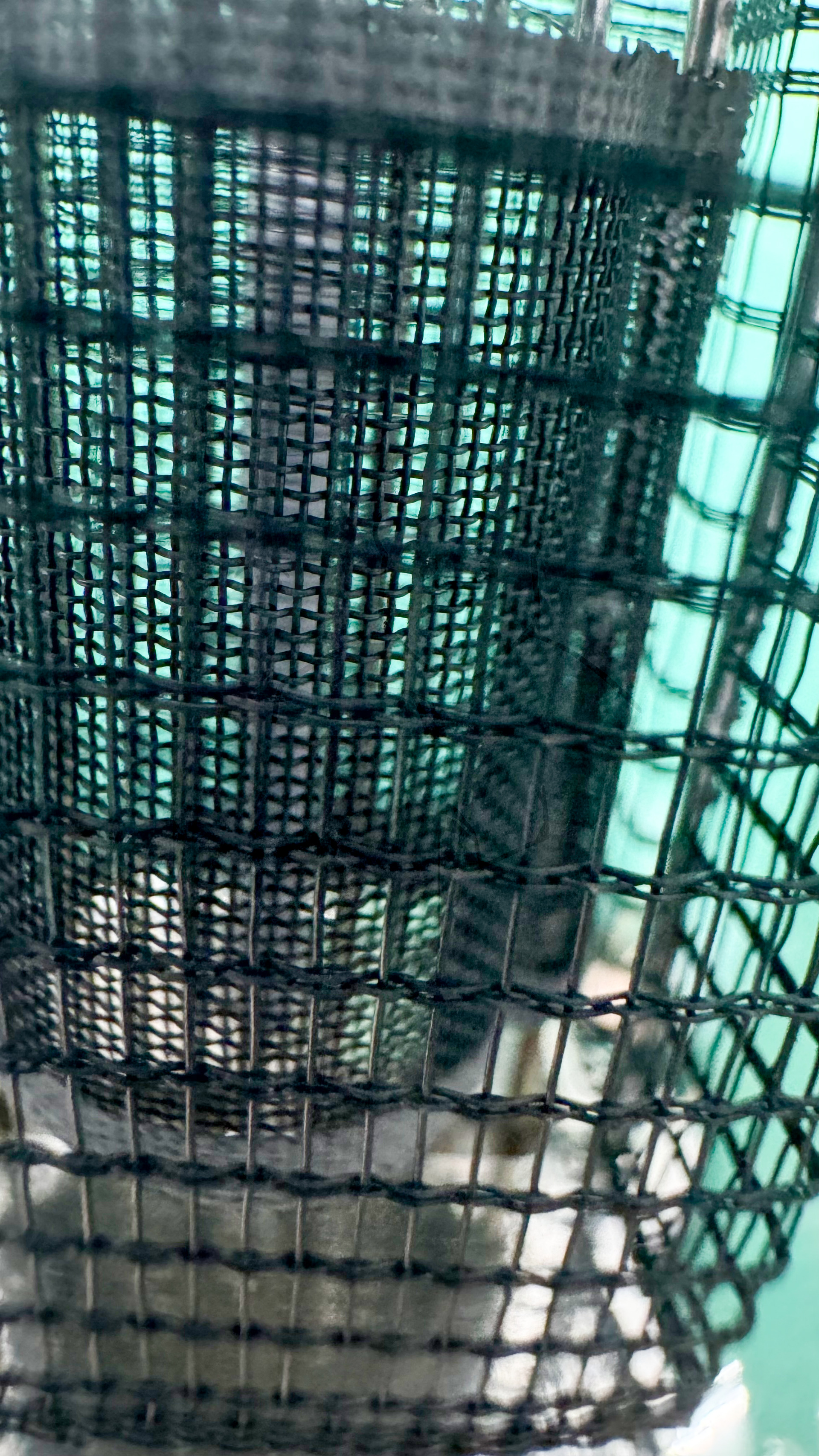

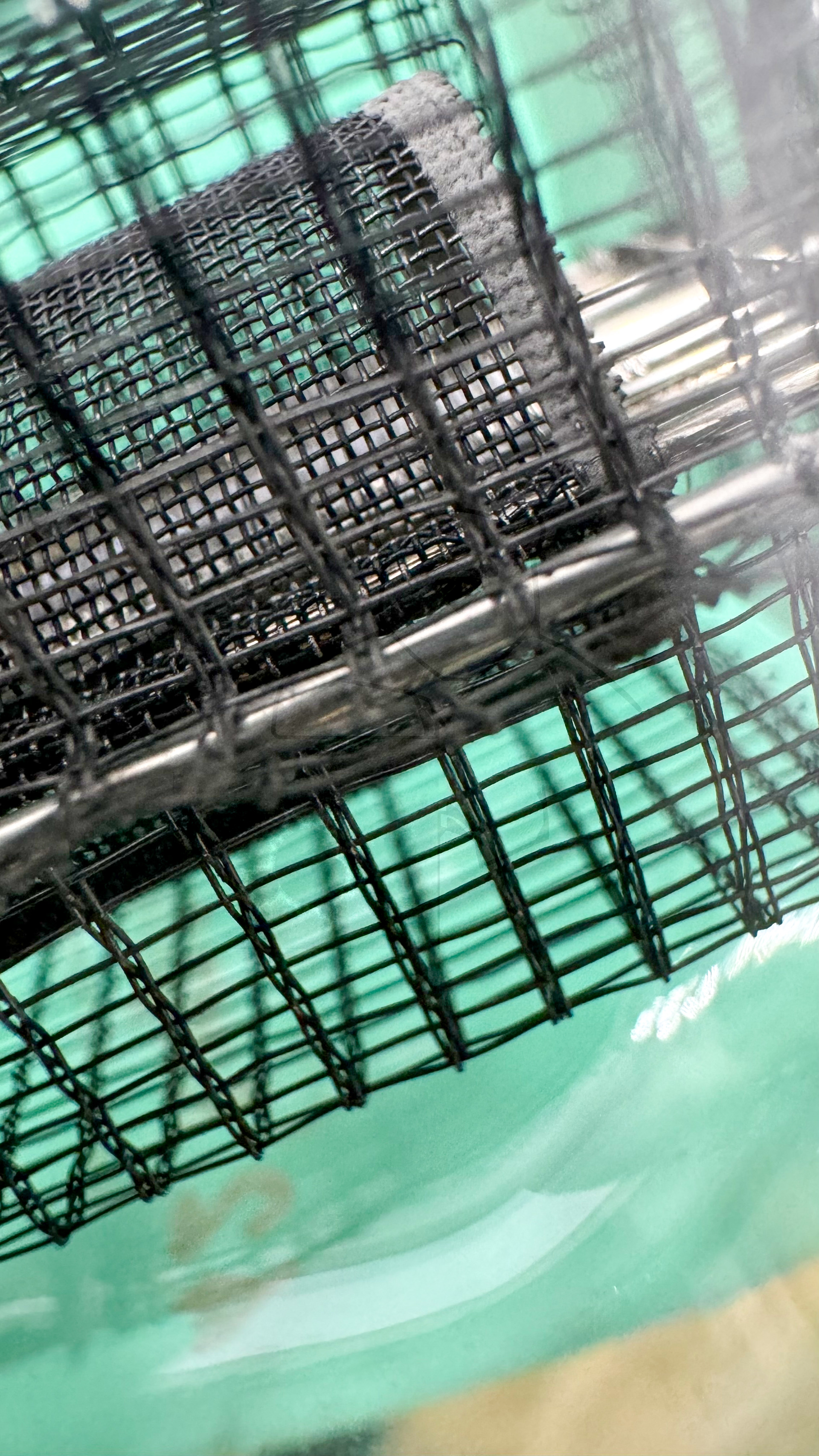

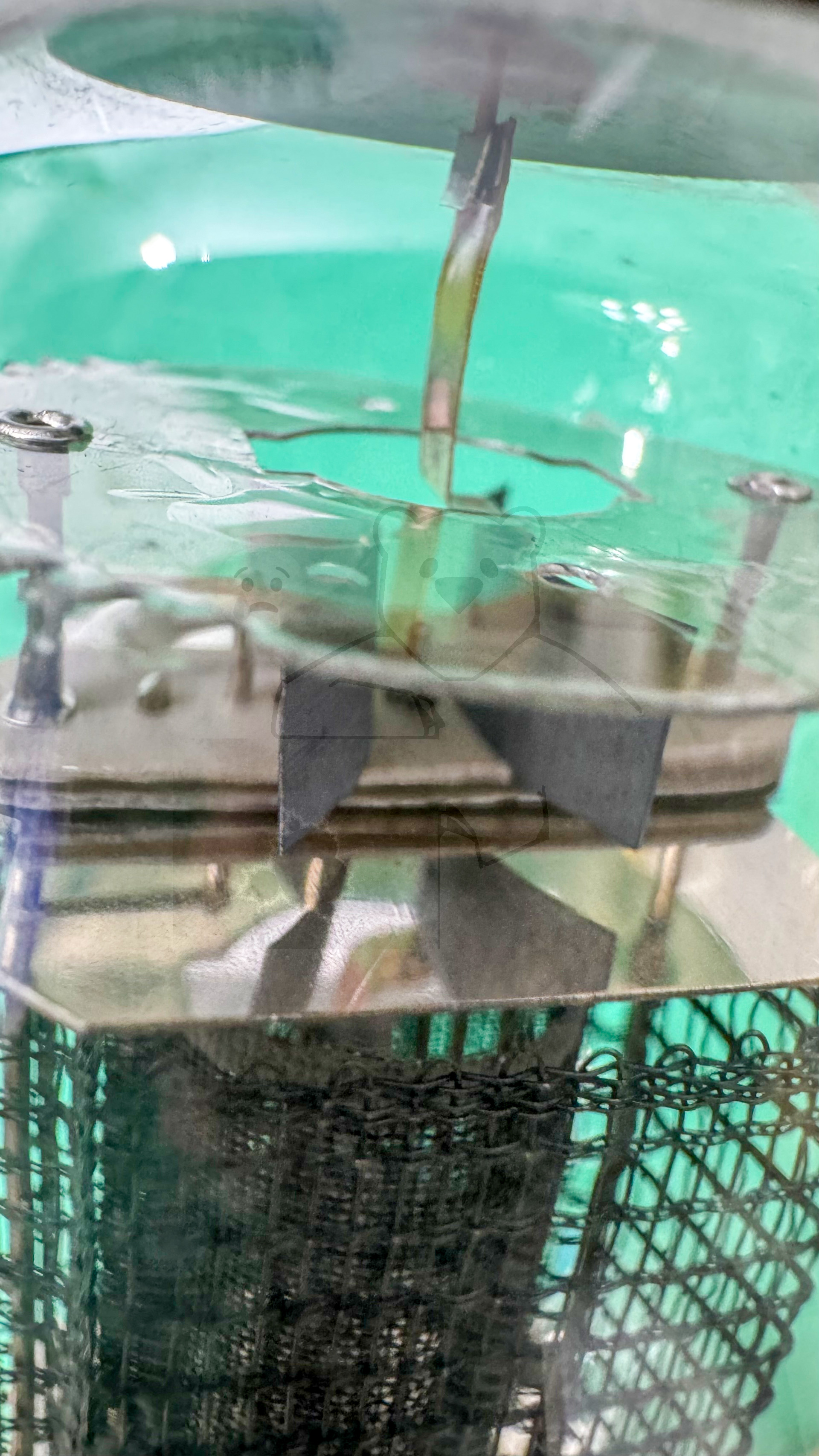

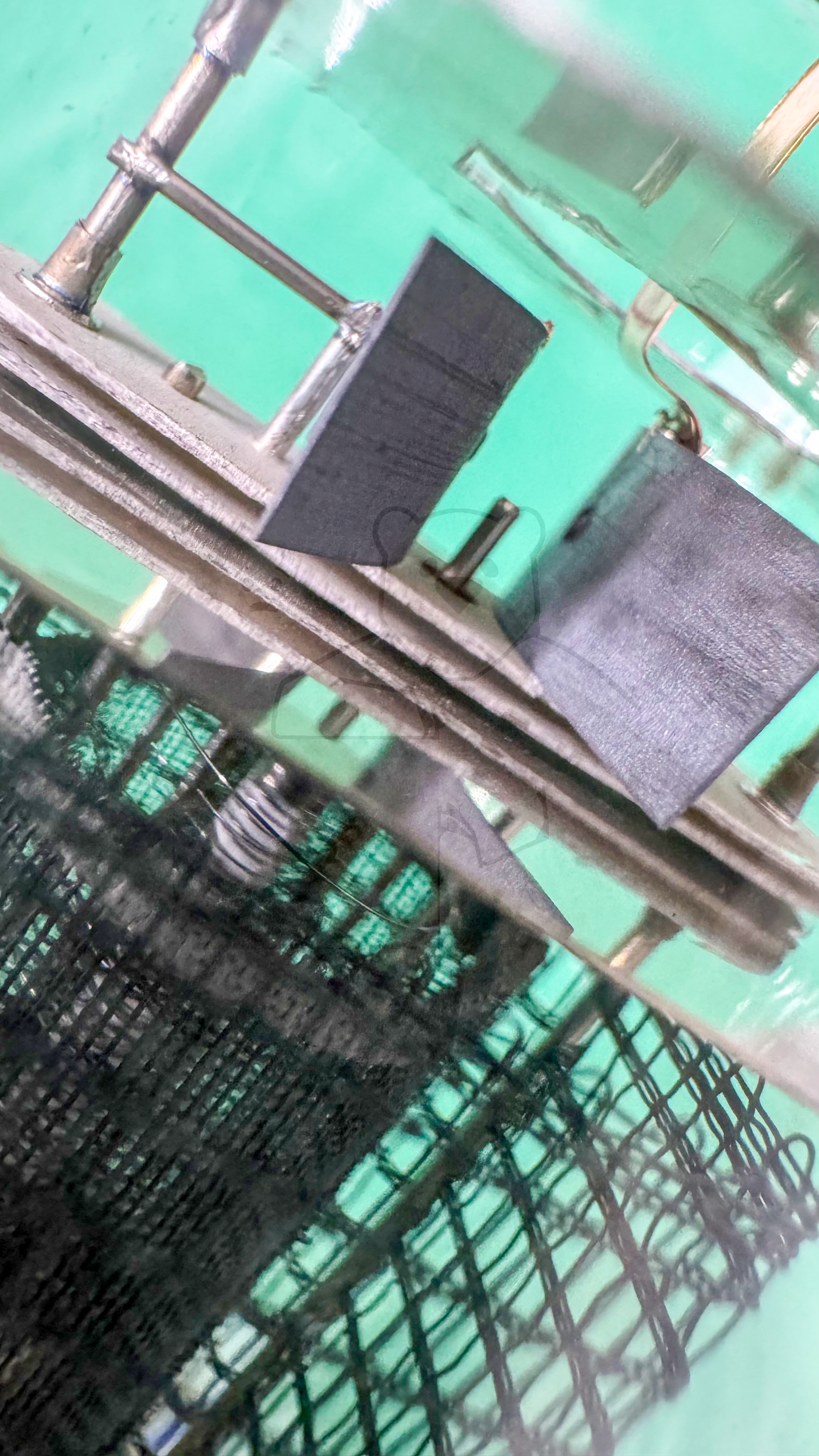

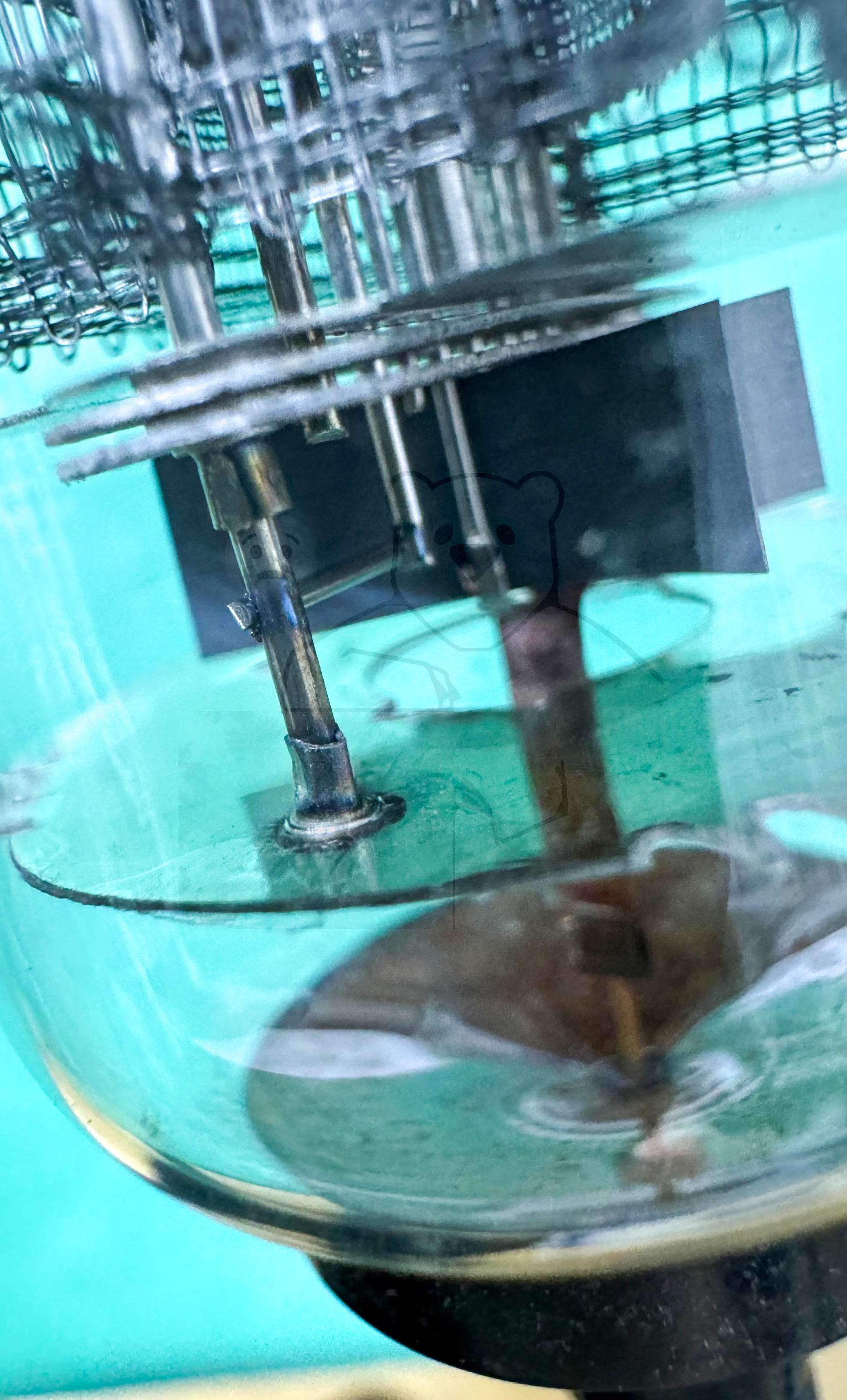

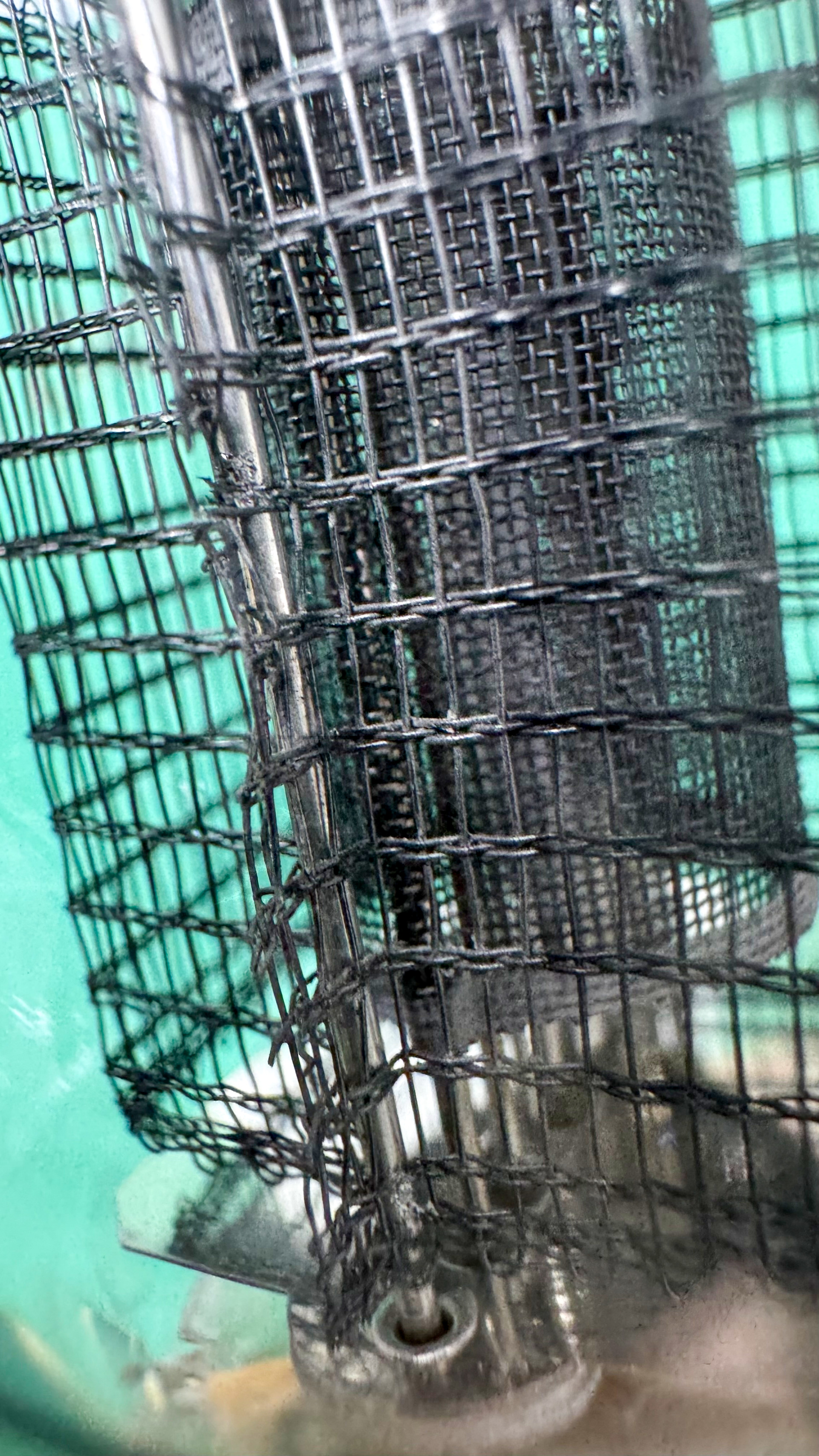

Daten und Bilder der Röhre: RS288

🔎 Beschreibung der Röhre: RS288 Inventarnummer: 03774

Name	→ RS288 📺 Mit Video
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,8
Art der Heizung	Indirekt

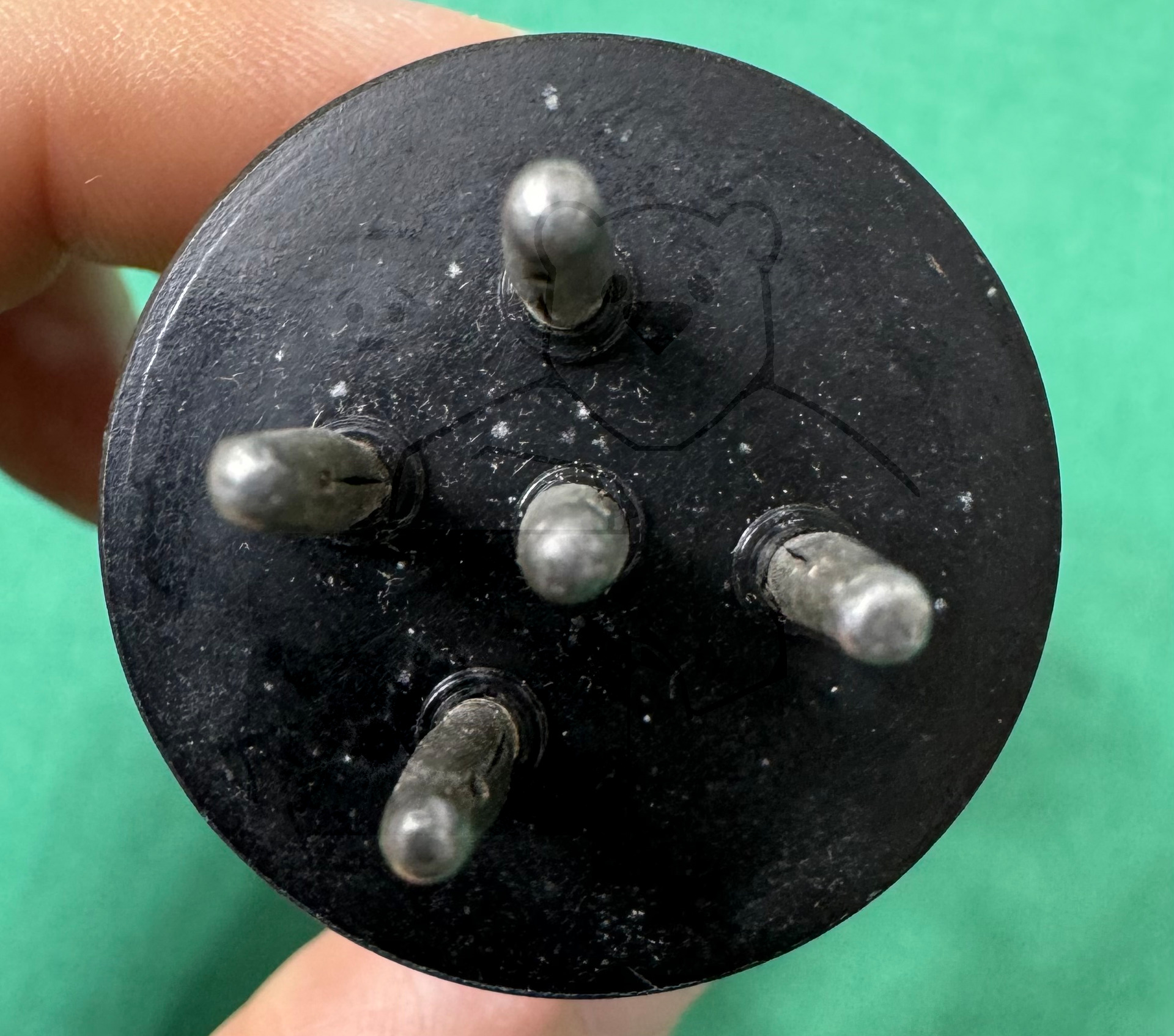

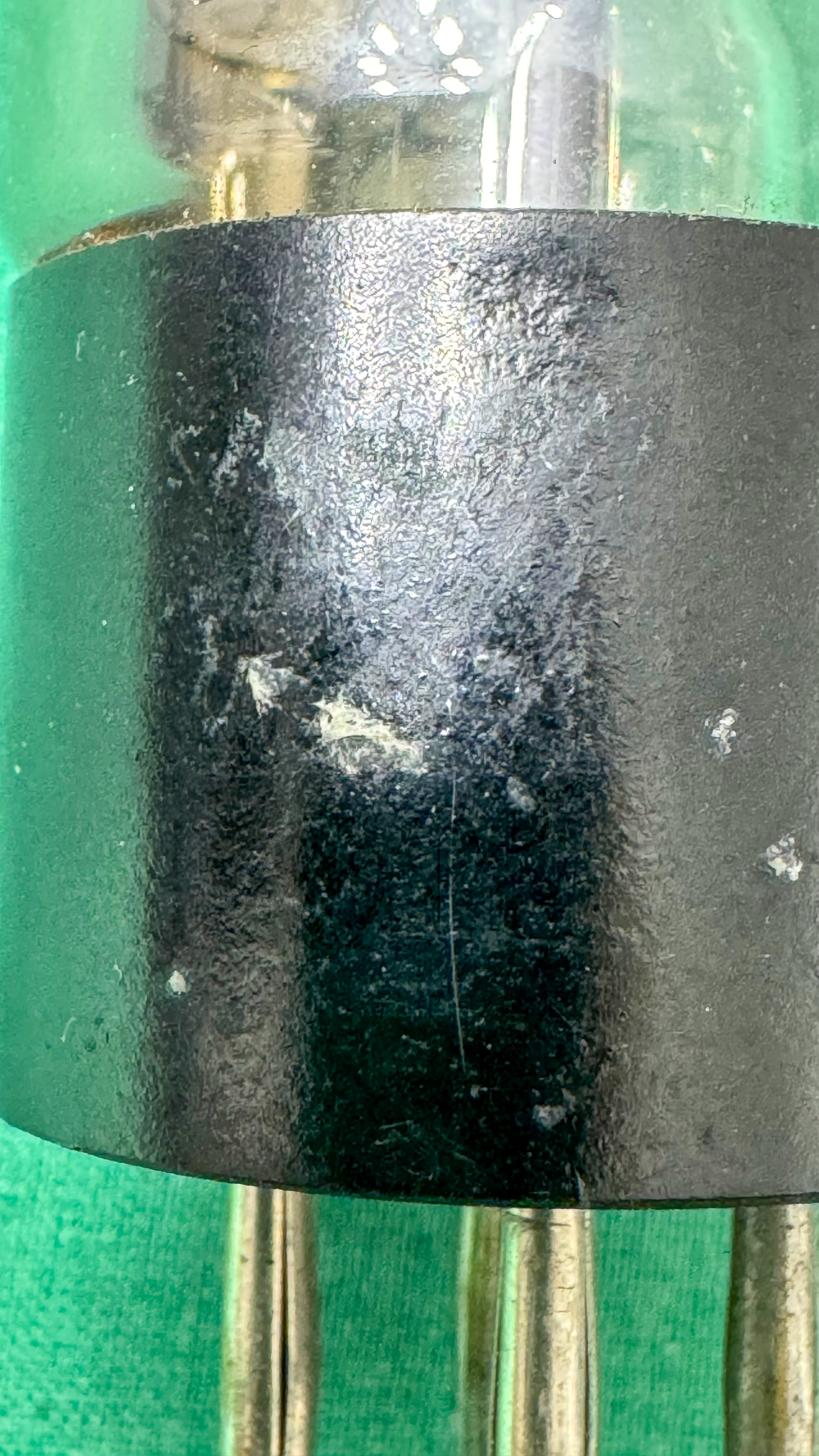

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Informationen Röhrentyp

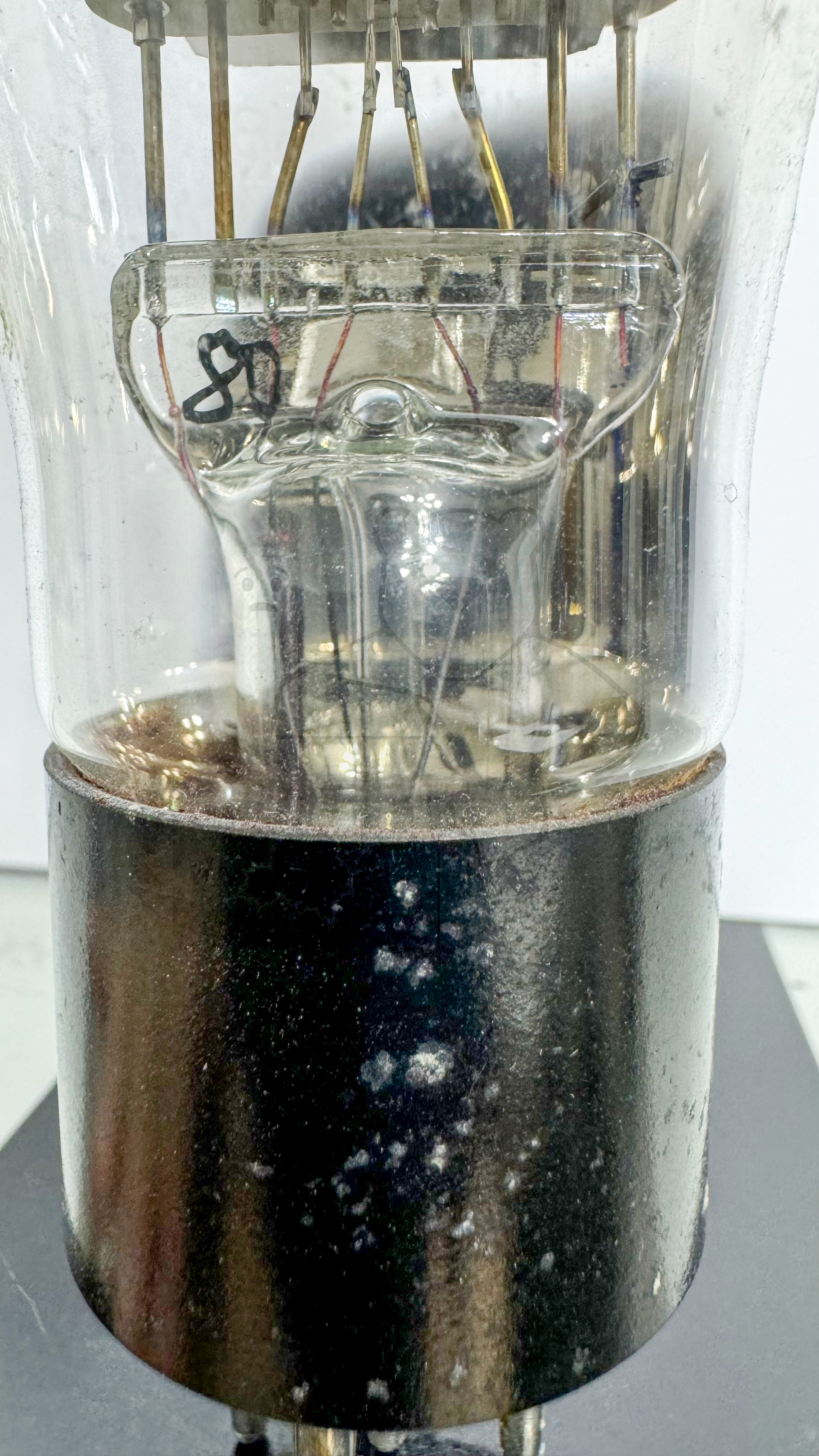

Informationen	Handschriftlich in der Röhre: 80
Kenn Nummer	526 09
Ätz- Produktionscode
Serien Nummer	116592/1042/II
Verpackung
Getestet

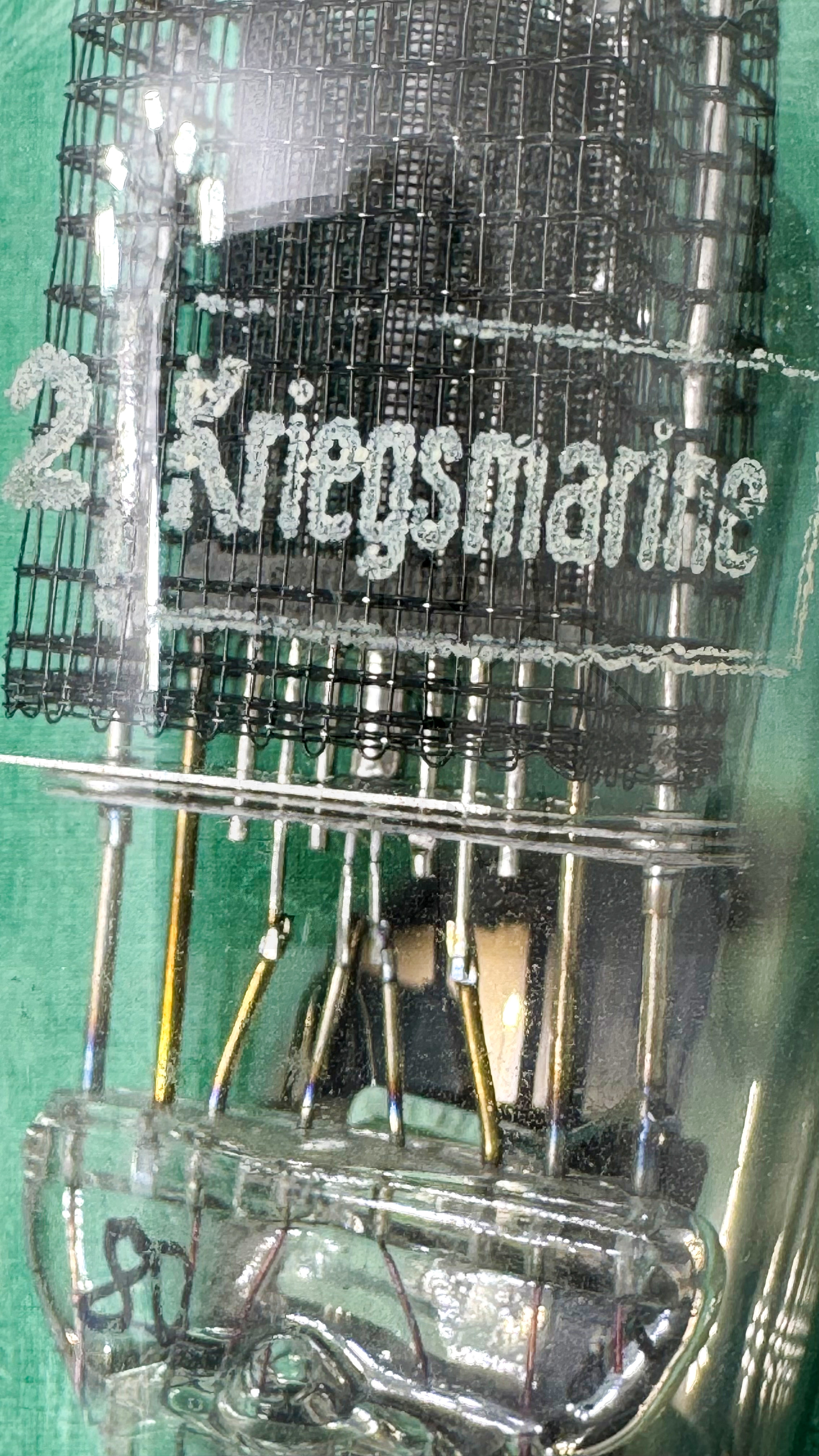

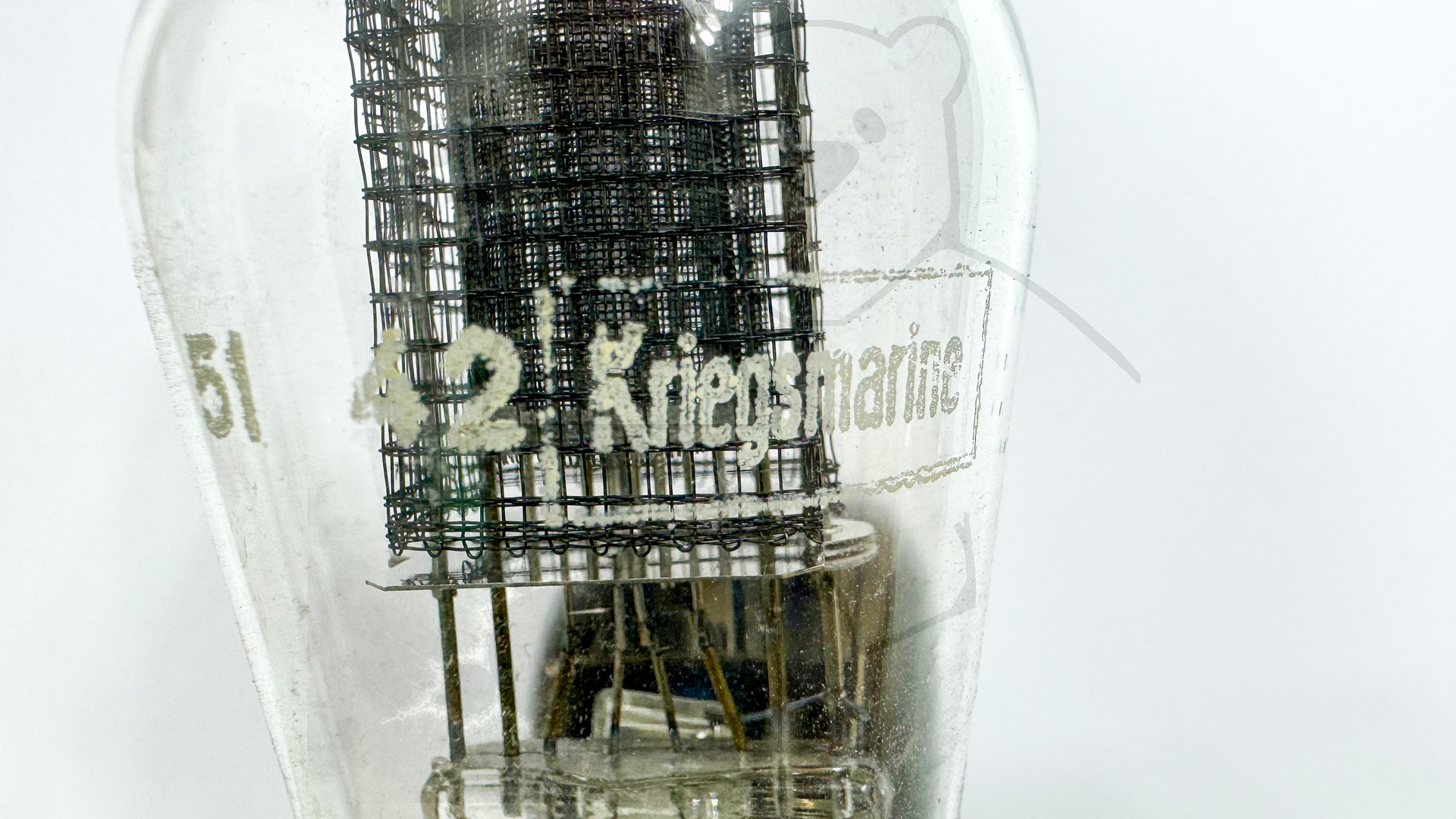

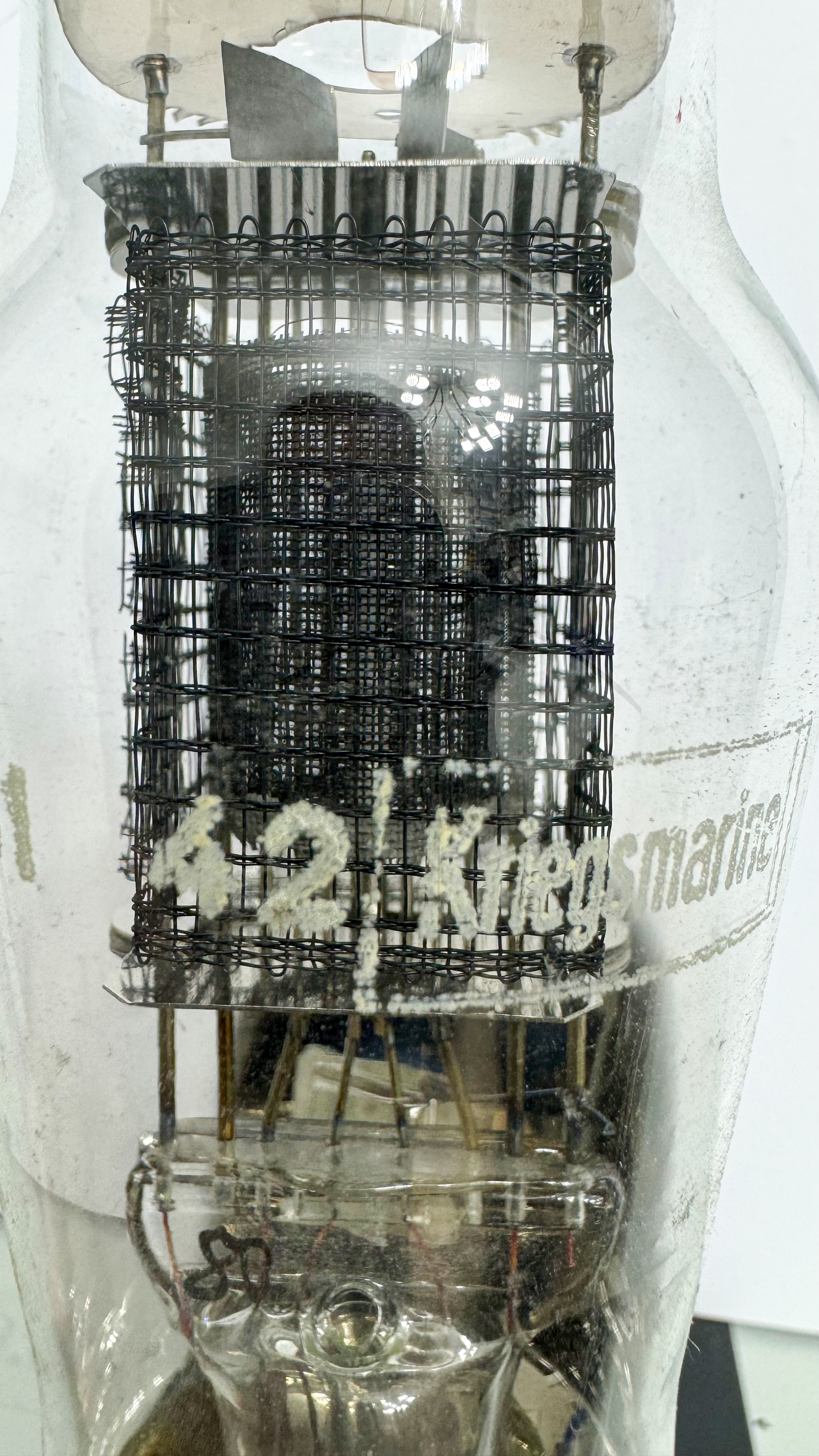

Hoheitszeichen	Kriegsmarine, 51 42 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L25a

🔎 Beschreibung der Systeme für die Röhre: RS288

	System 1
Kathode	5

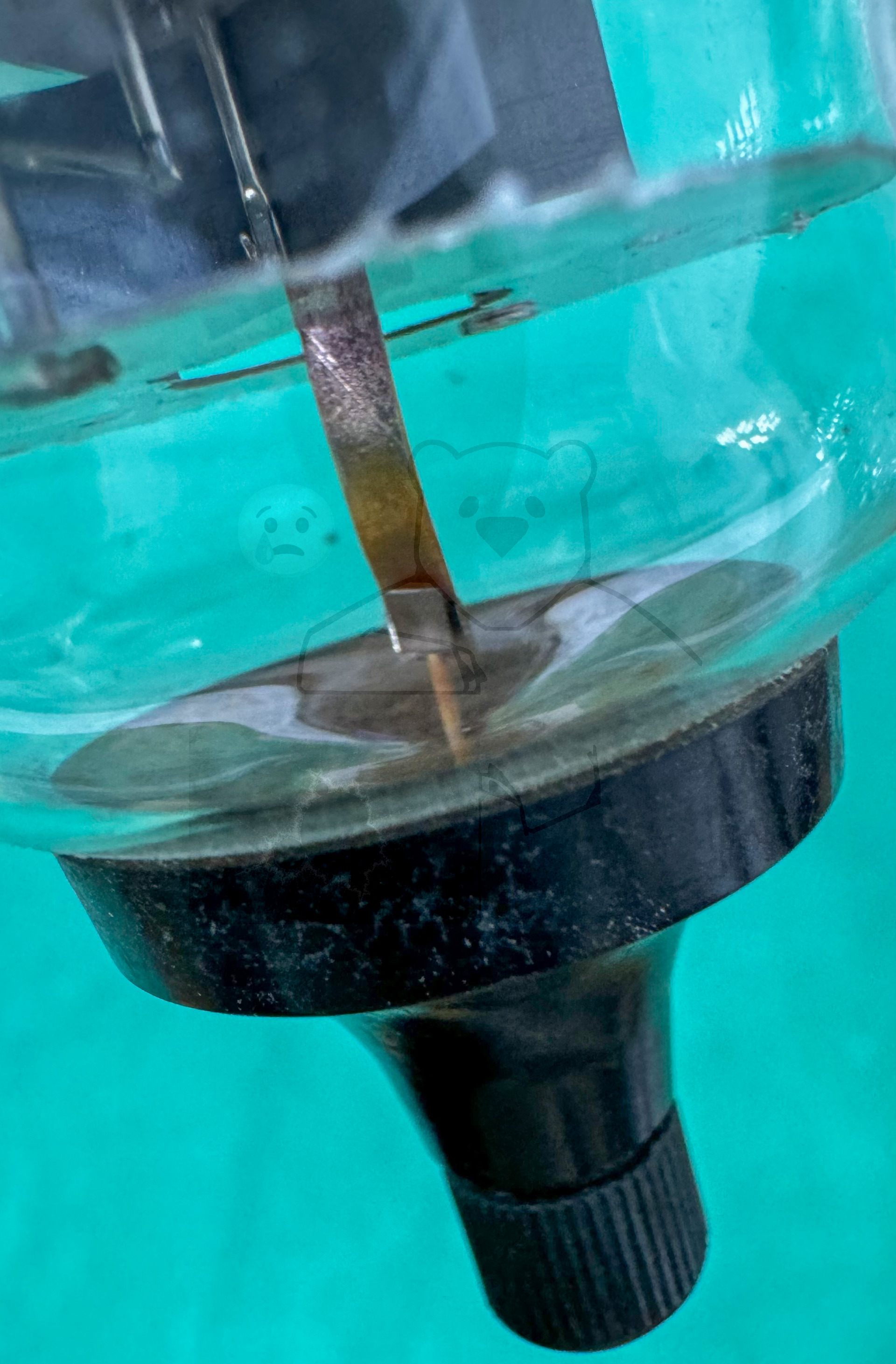

Gitter 1	Kappe
Gitter 2	4
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RS288

Bildquelle: Telefunken Datenblatt

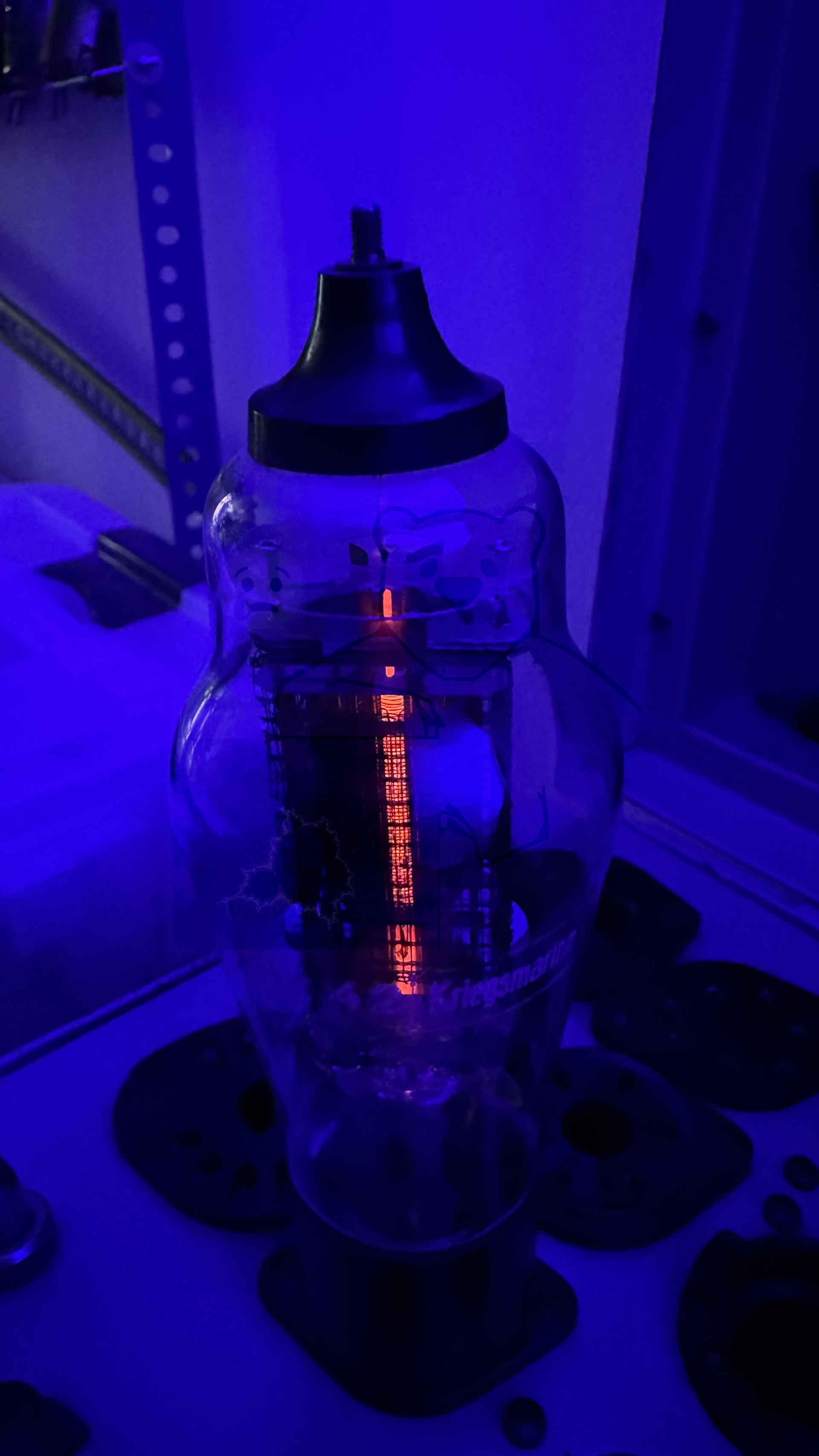

🔎 YouTube Video zu RS288

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/T3298rPYzXA (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RS288
Datenblatt RS288 Telefunken.pdf (831 kB)
Pruefkarte RS288 - Funke W19 Roehrenpruefer.pdf (154 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
