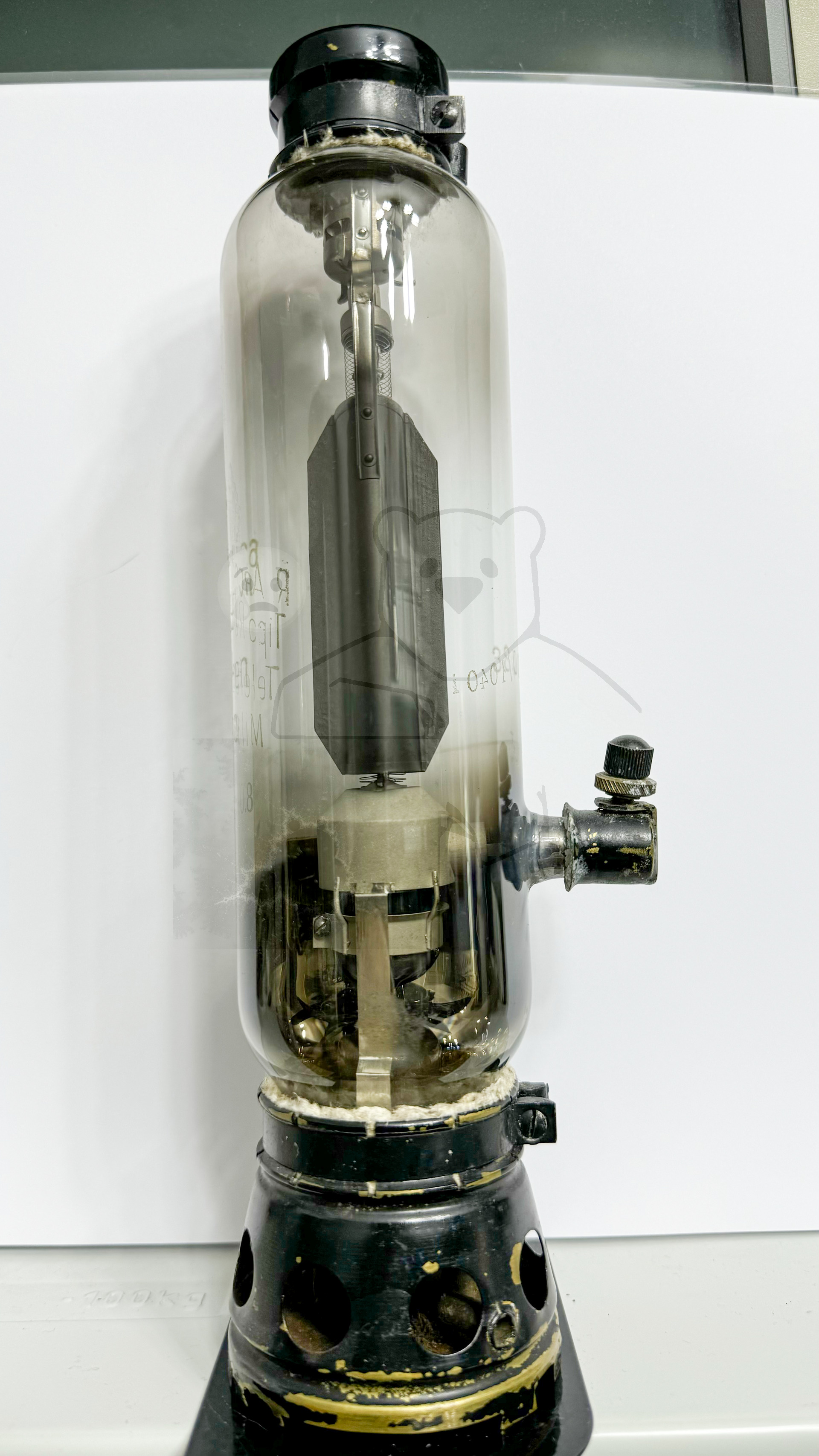

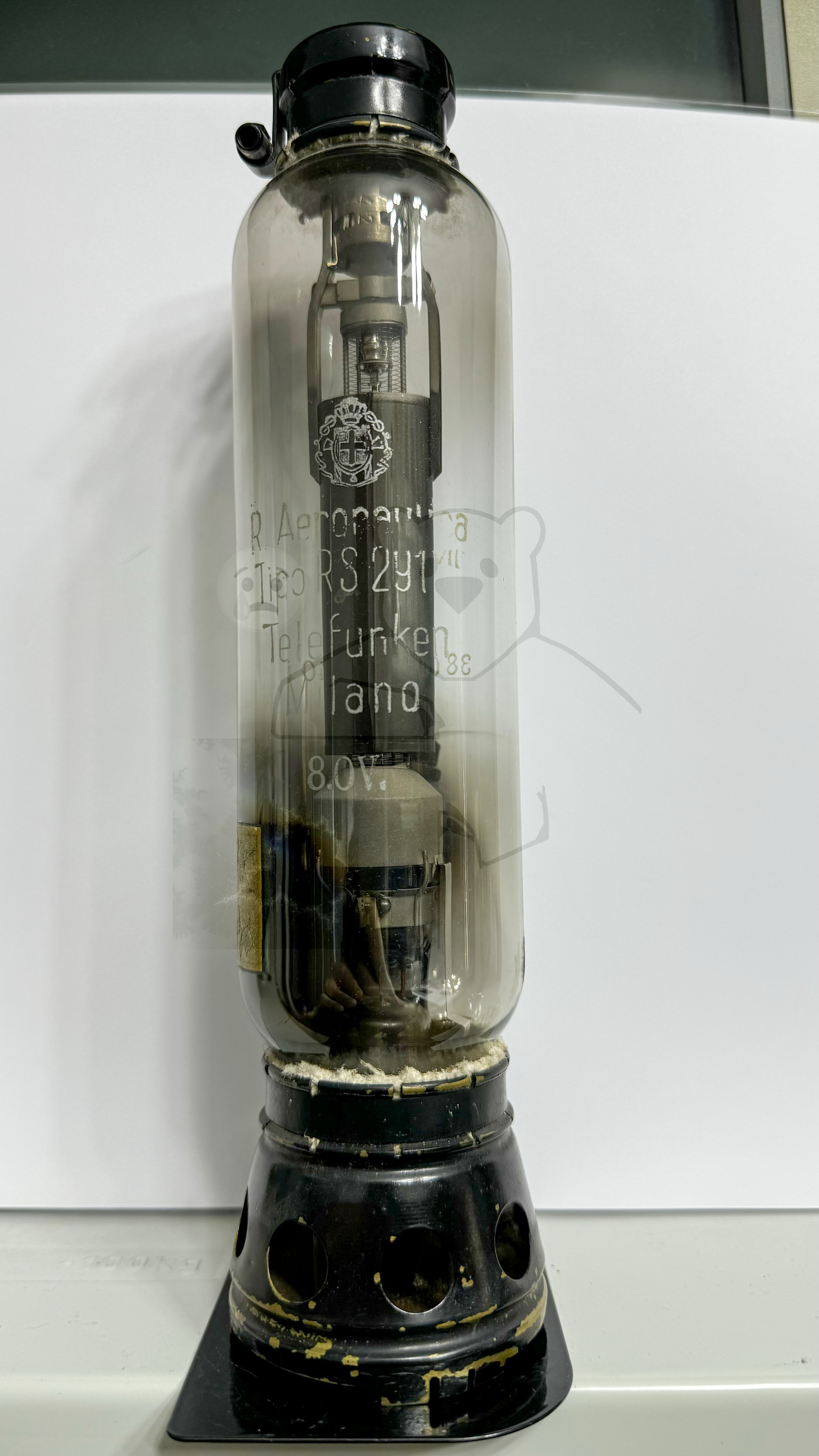

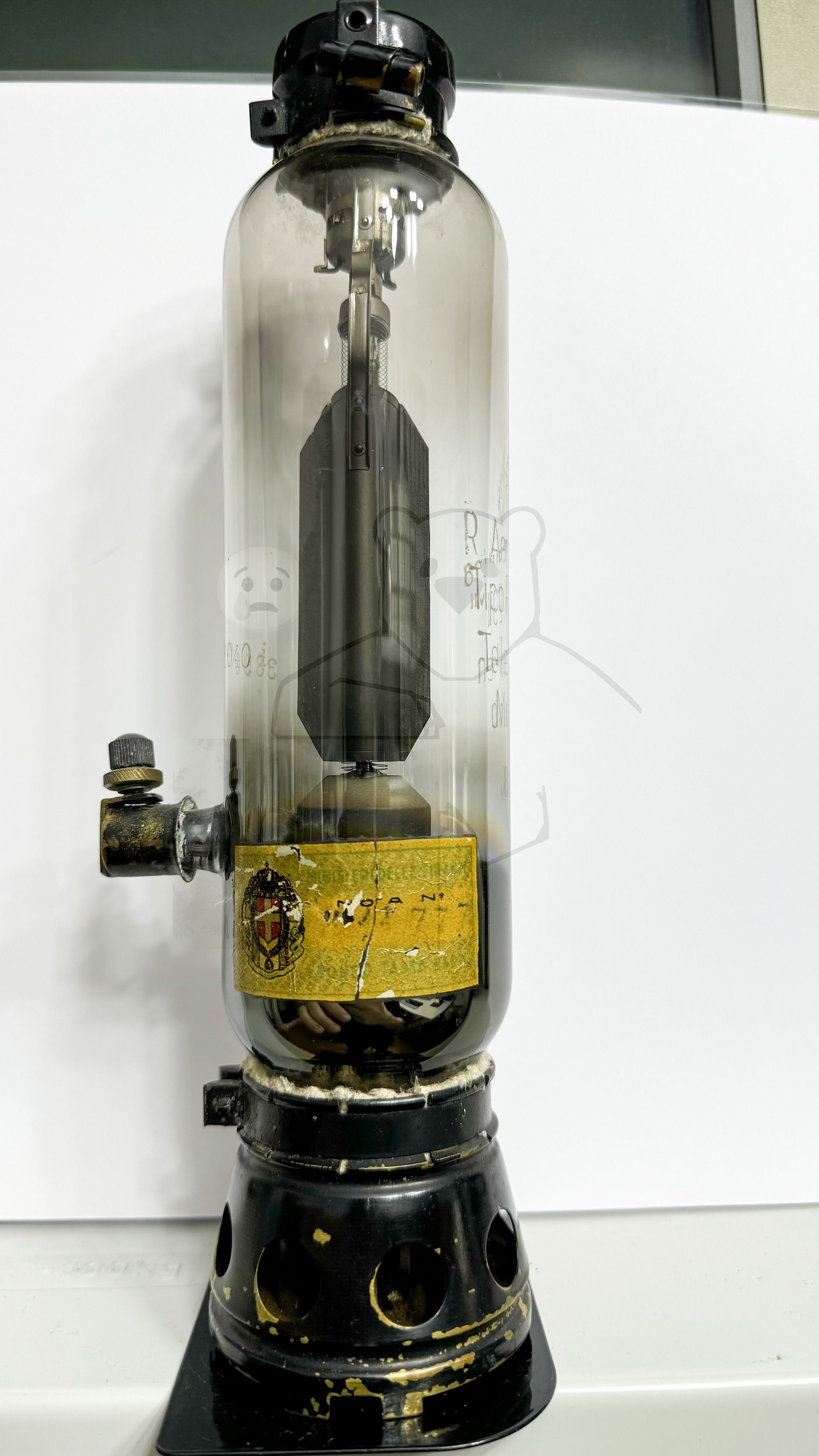

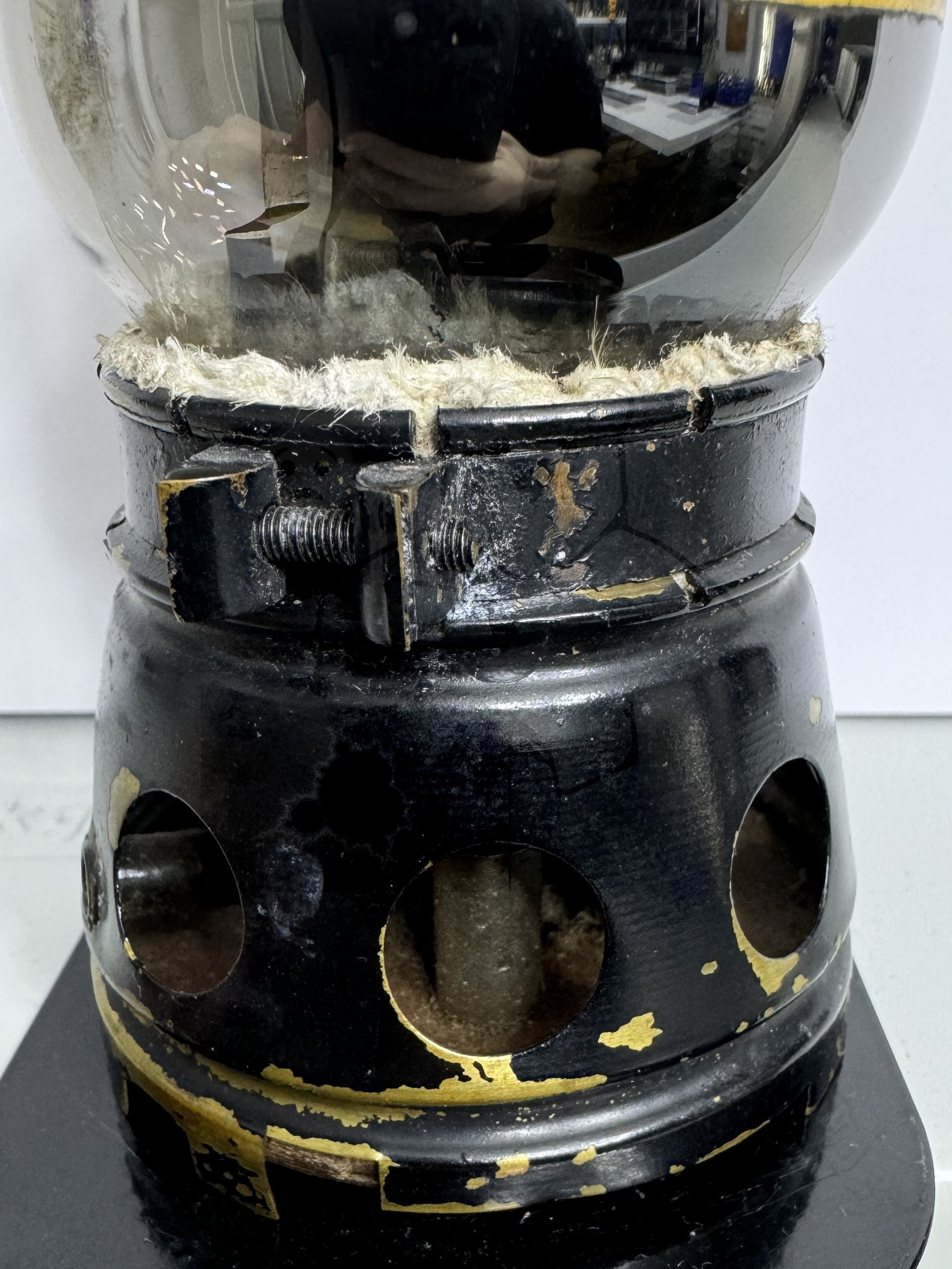

Daten und Bilder der Röhre: RS291 vii

🔎 Beschreibung der Röhre: RS291 vii Inventarnummer: 03661

Name	→ RS291 vii
Vergleichsname
Hersteller	→ Telefunken (Milano)
Heizspannung (Volt)	8
Heizstrom (Ampère)	1,6
Art der Heizung	Indirekt

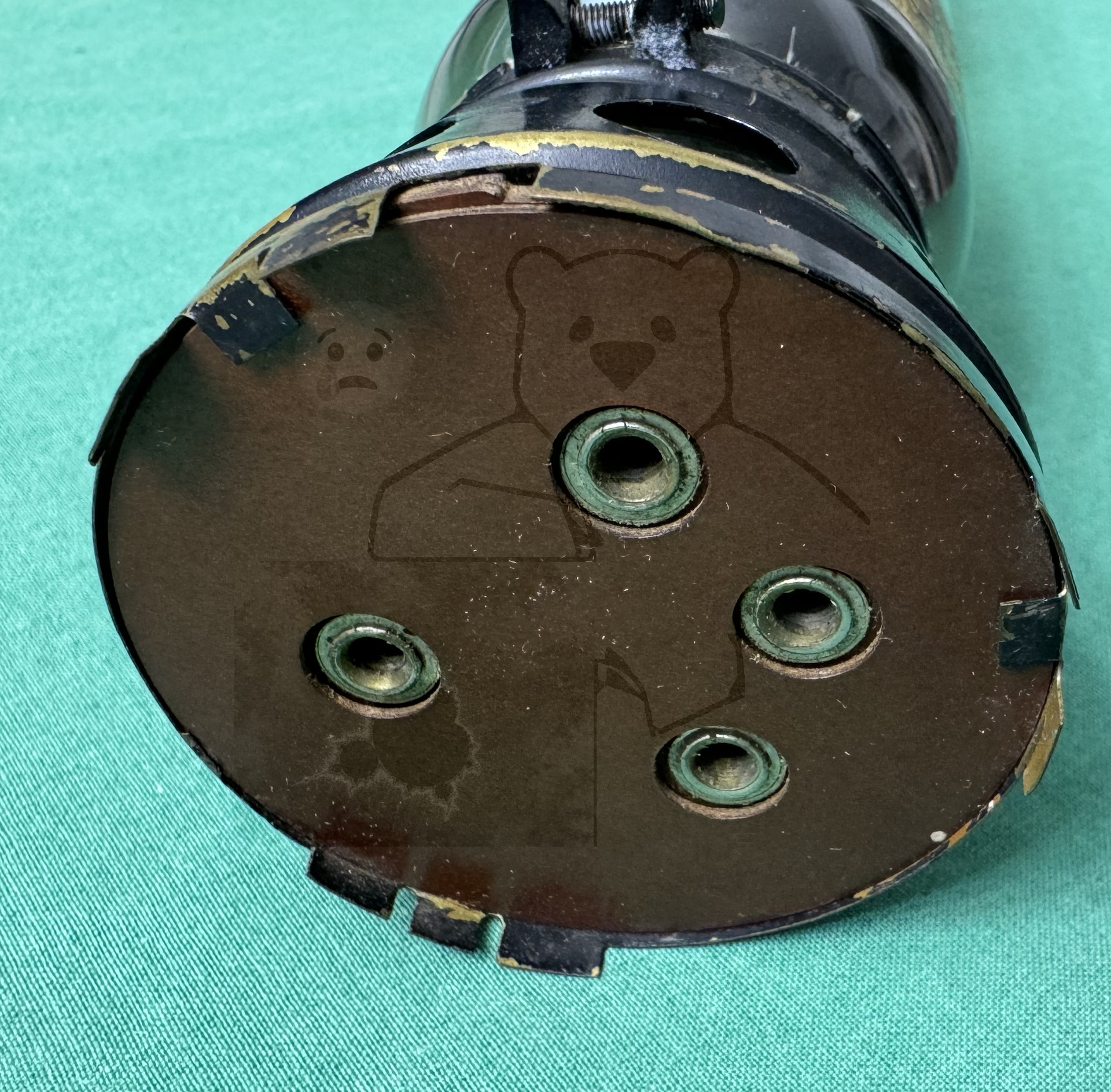

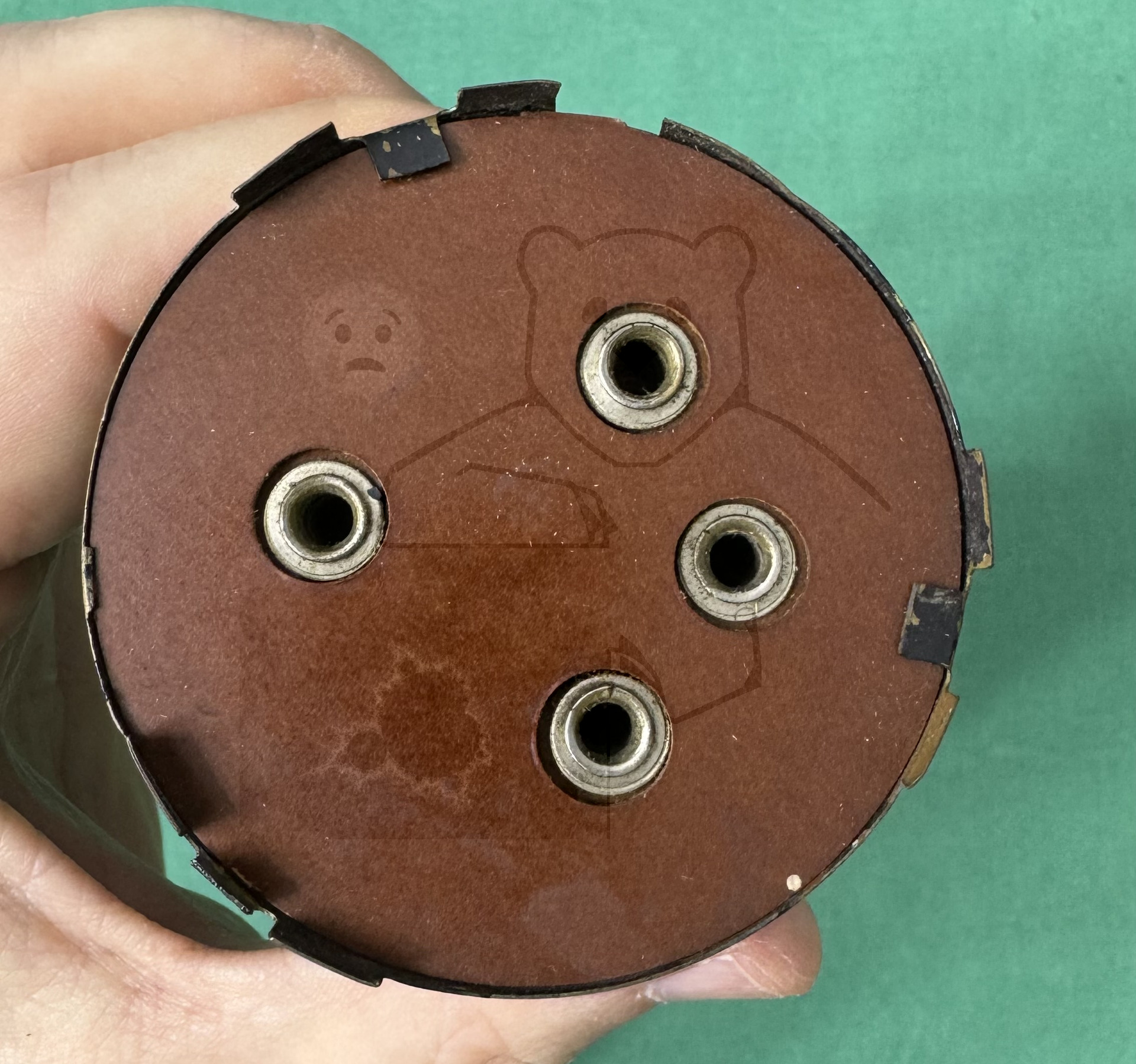

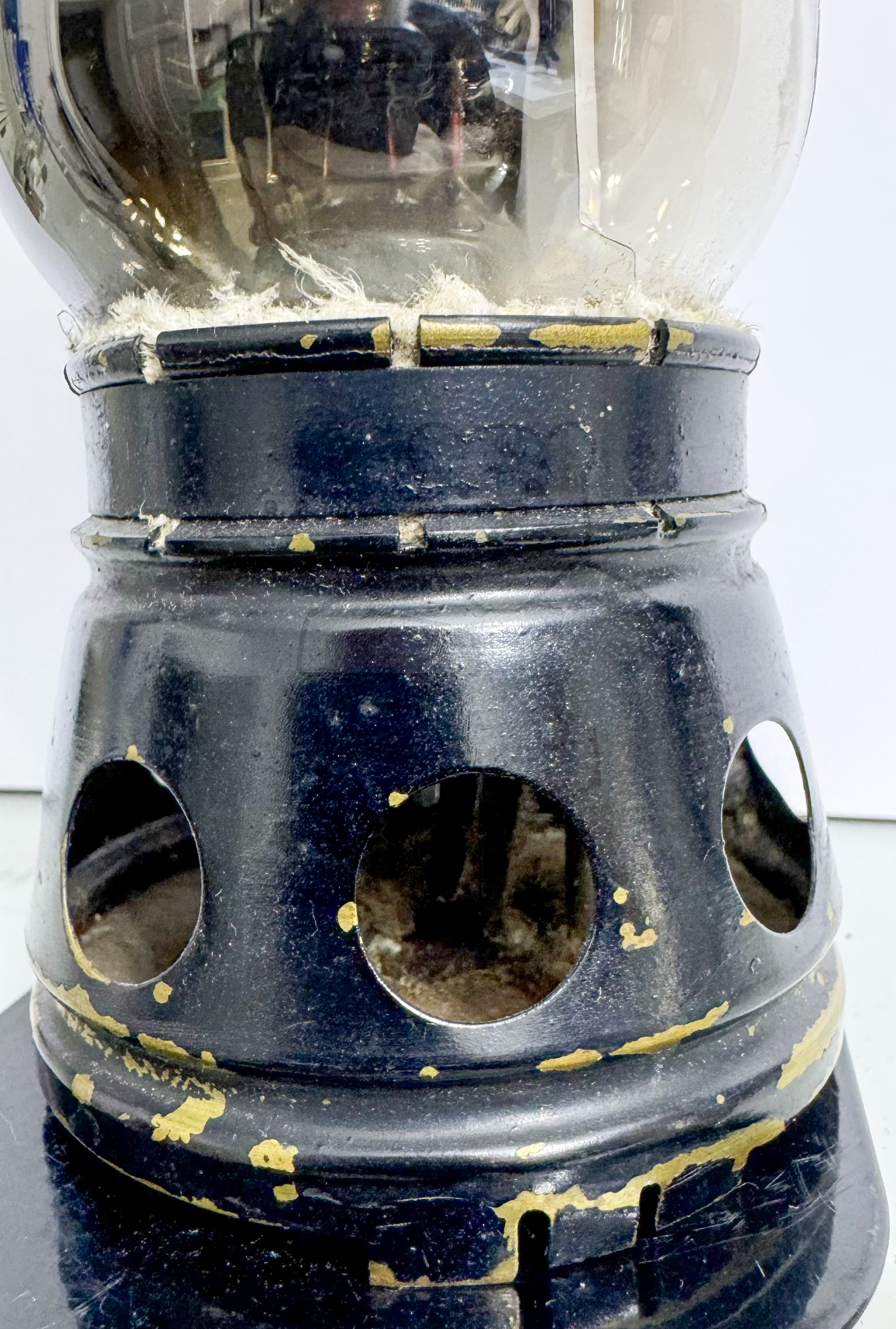

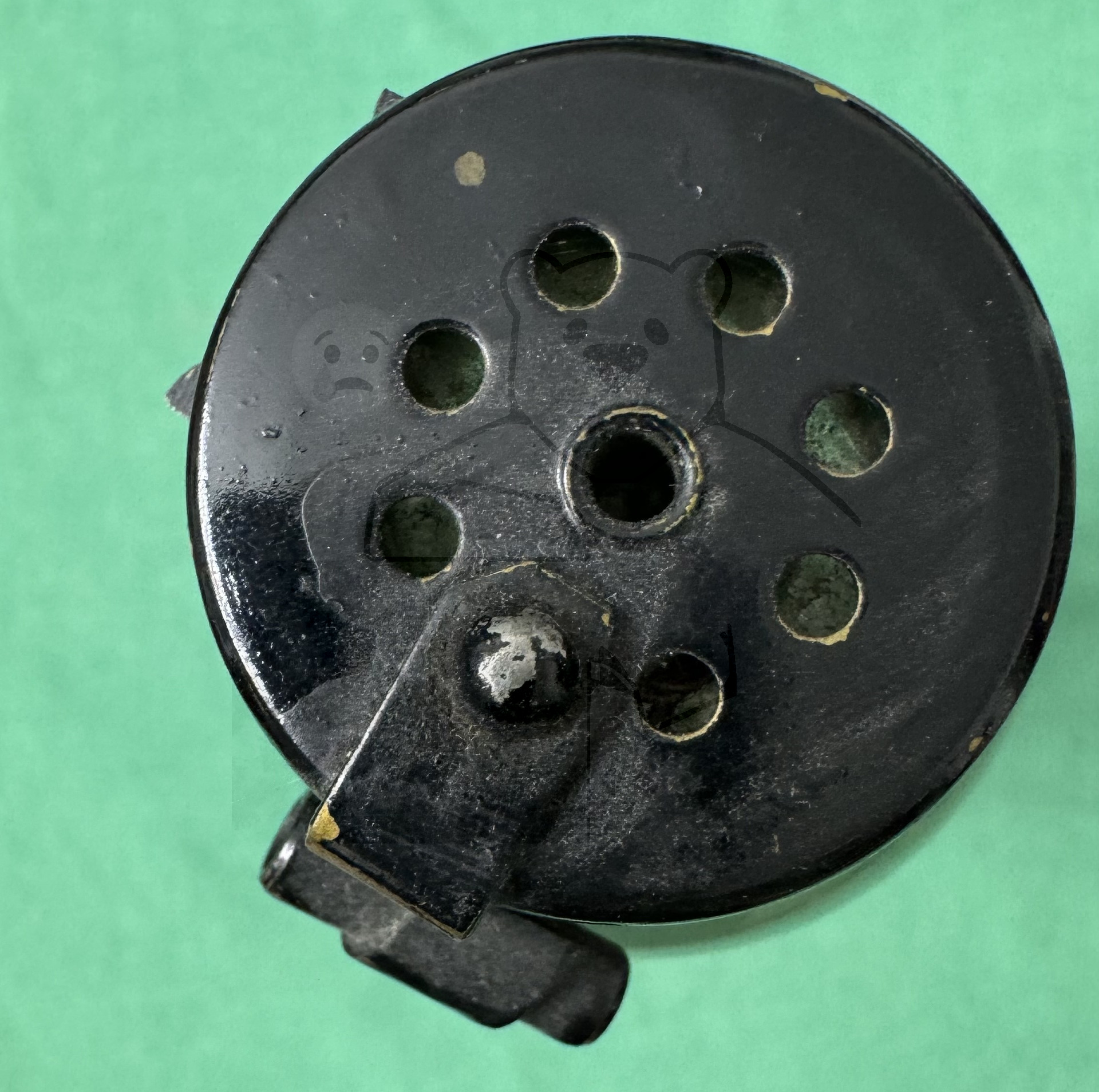

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 4pol. (4 Buchsen) → Liste aller Röhren mit: Telefunkensockel, 4pol. (4 Buchsen)
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode

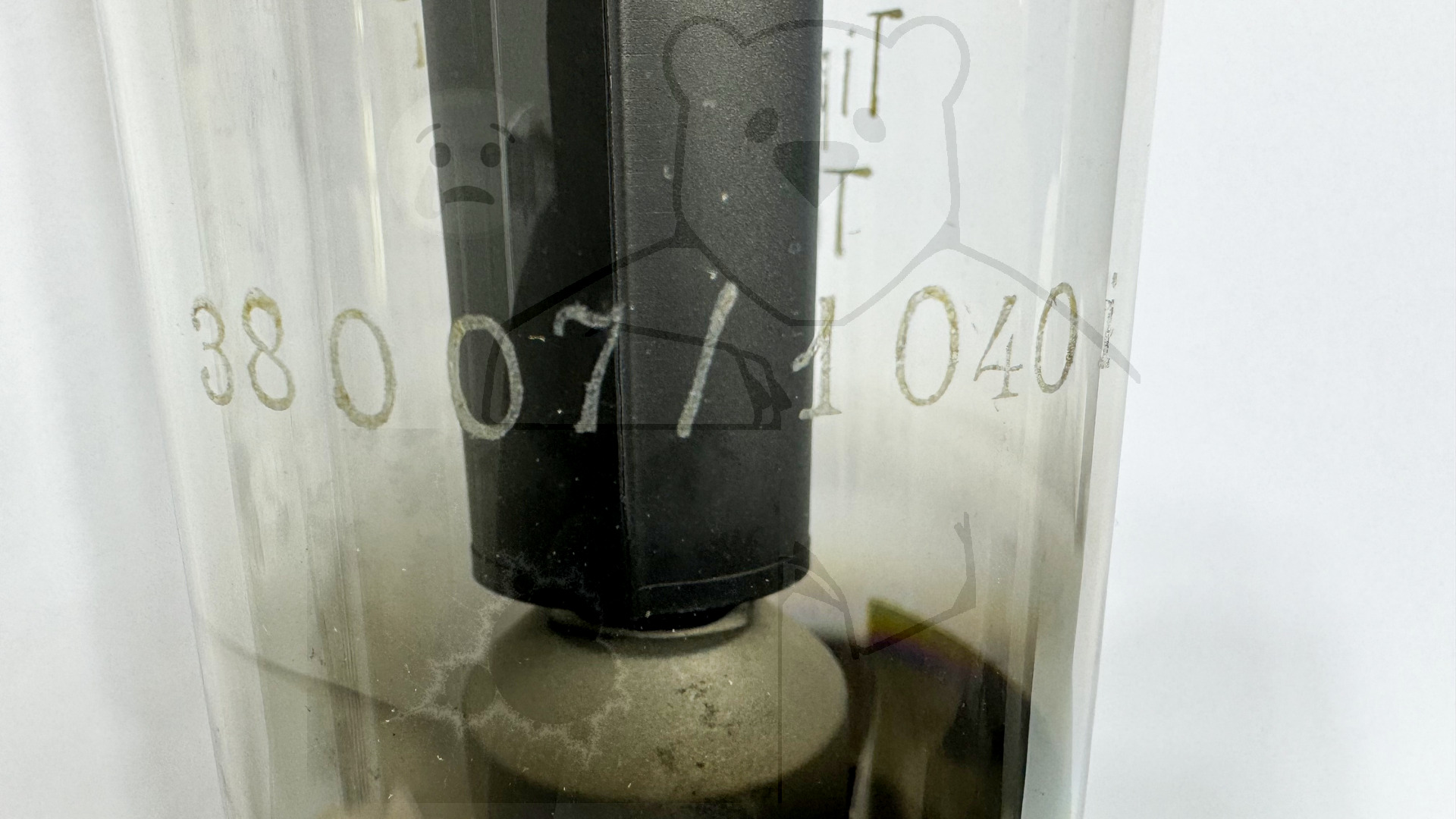

Serien Nummer	38007/10401
Verpackung
Getestet

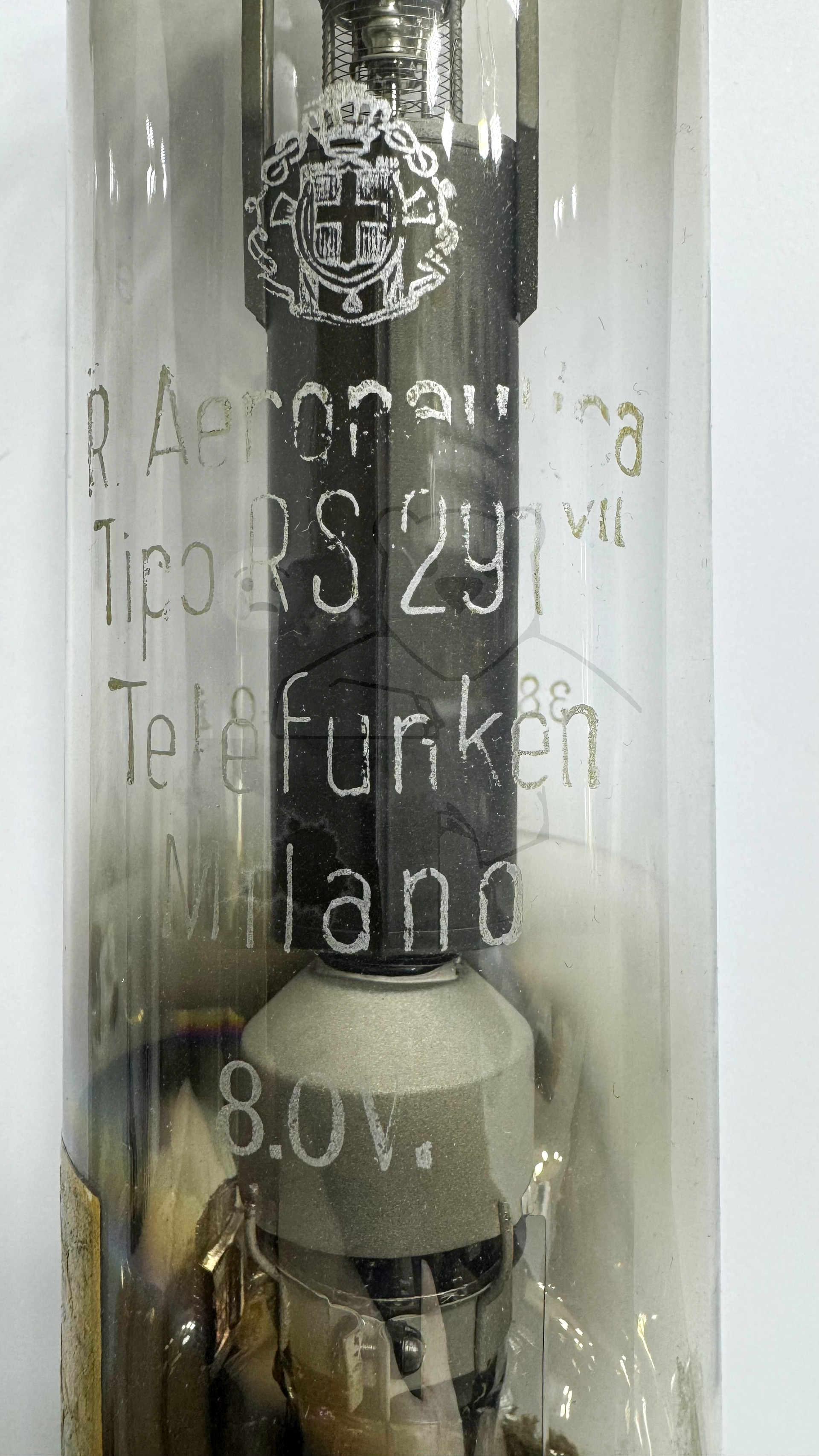

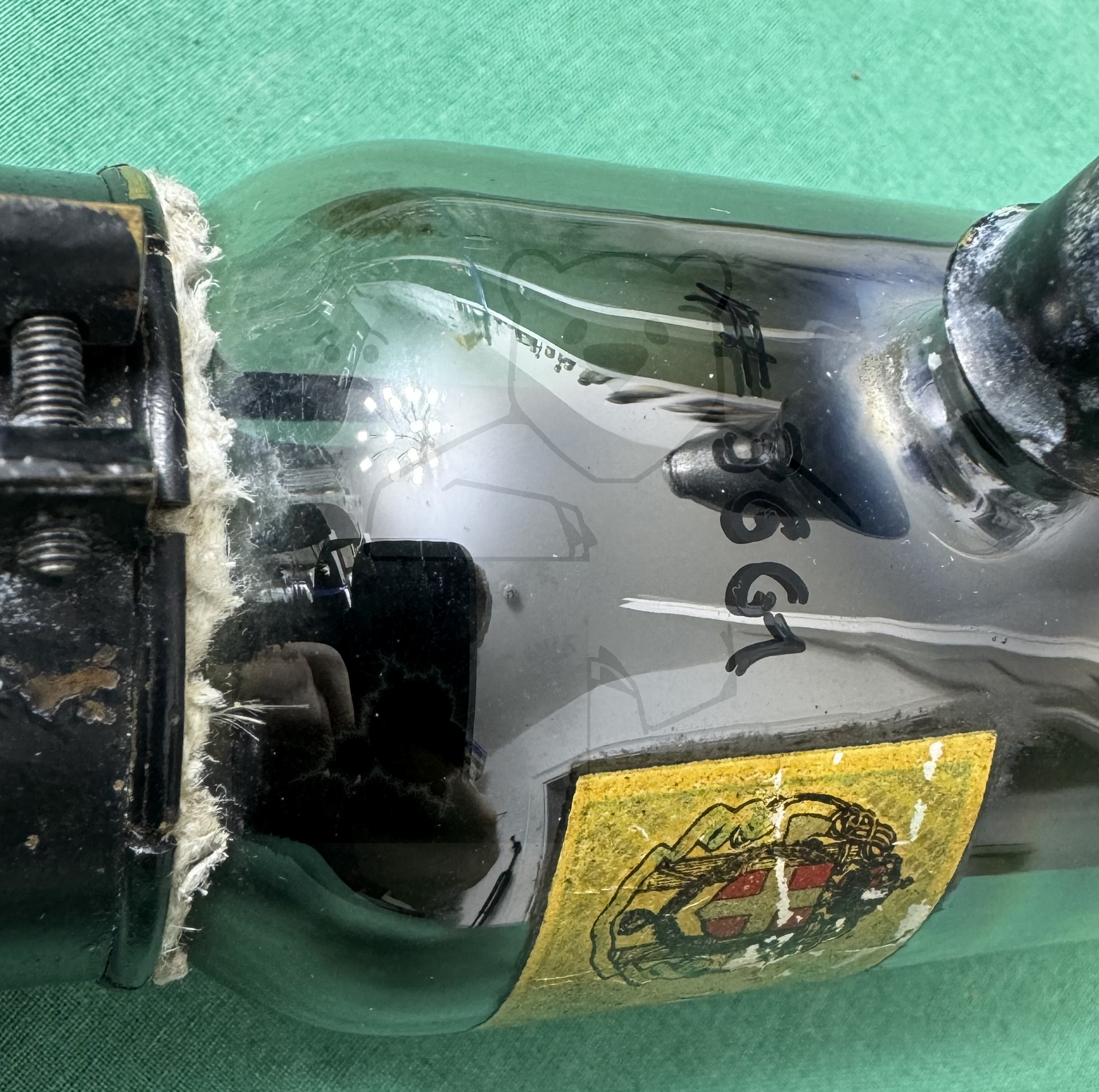

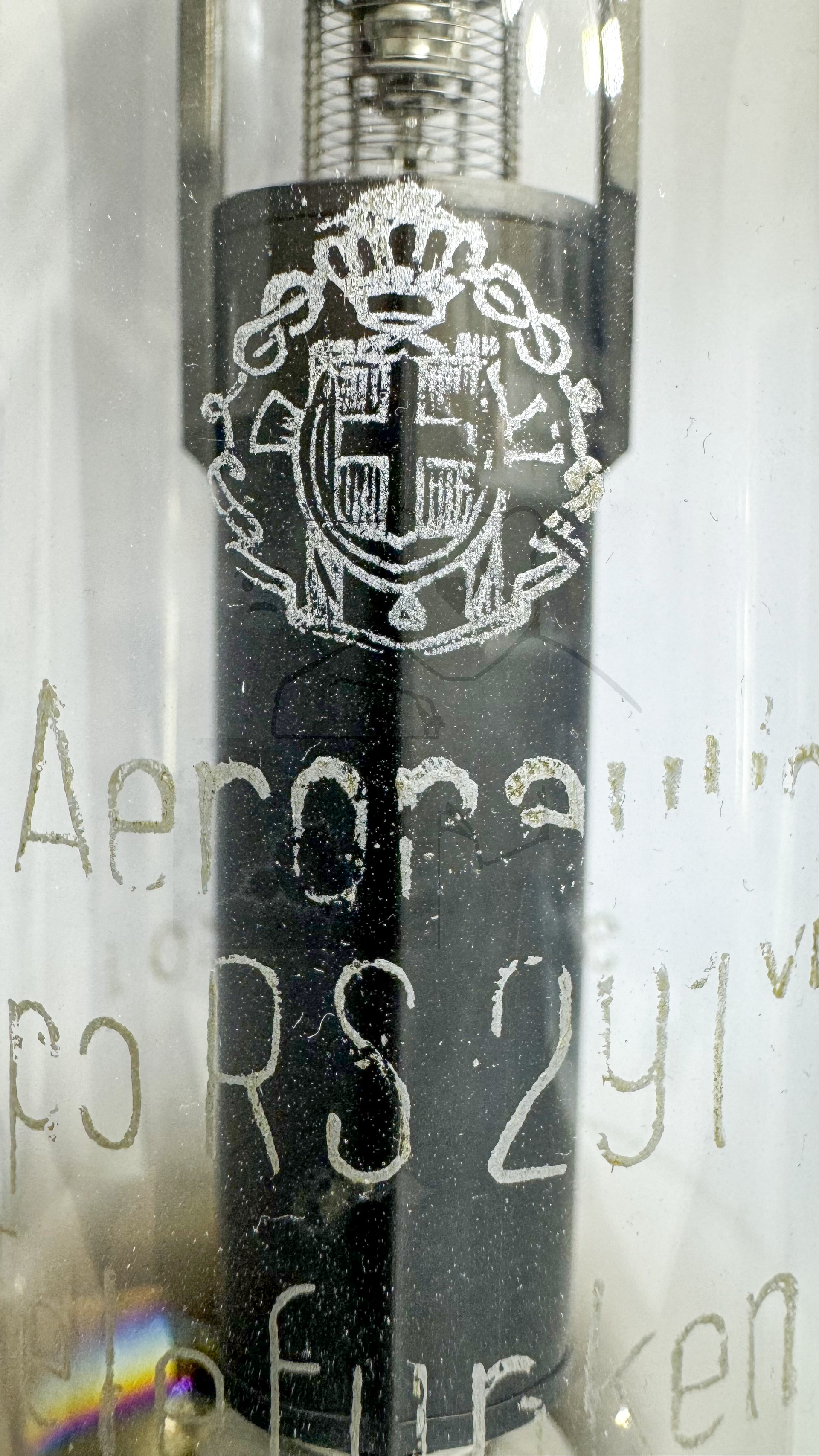

Hoheitszeichen	R. Aeronautica Italenische Steuerbanderole (Lampensteuer) Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L25

🔎 Beschreibung der Systeme für die Röhre: RS291 vii

	System 1
Kathode	k

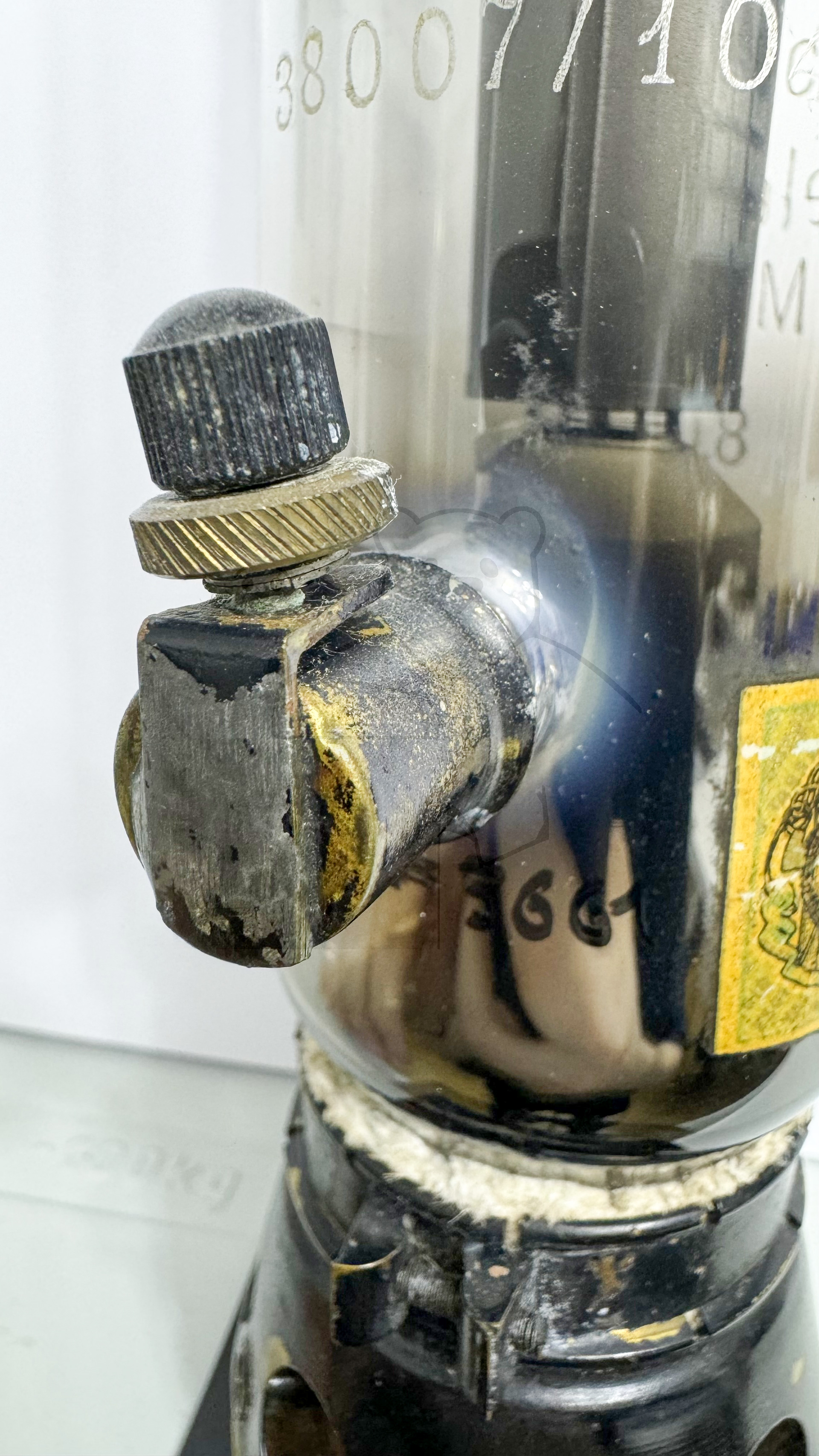

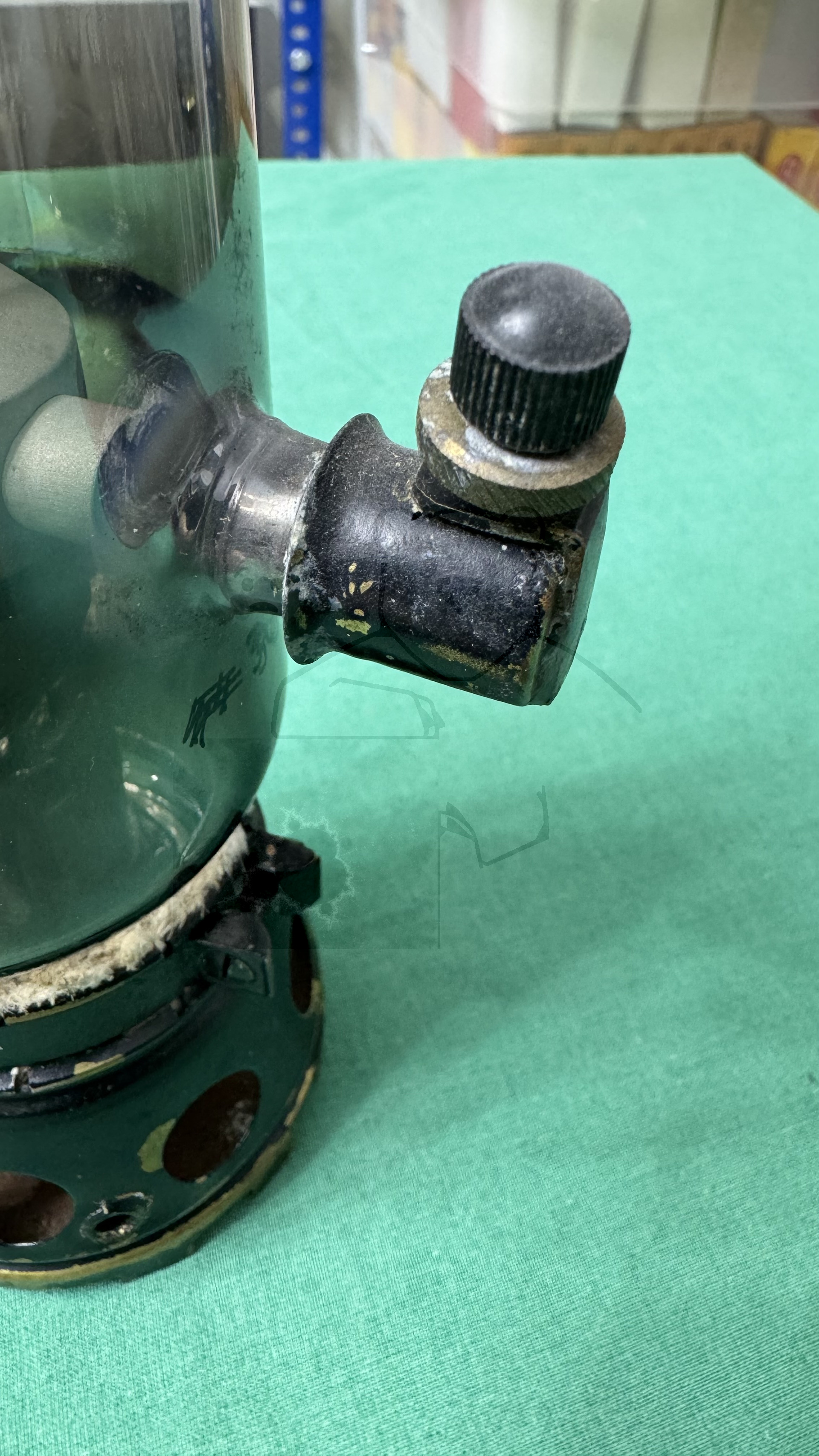

Gitter 1	Seitenanschluss
Gitter 2	g2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

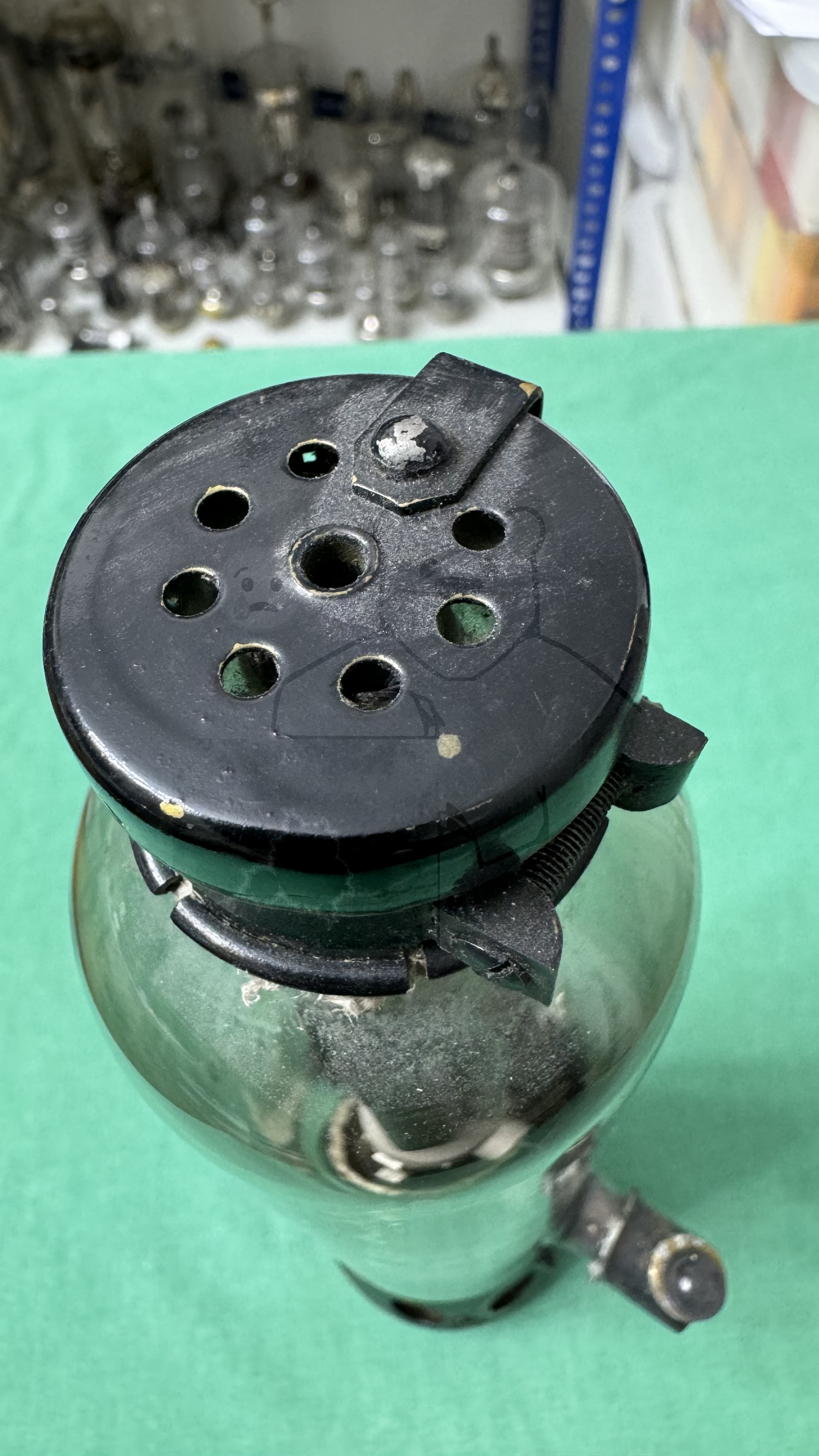

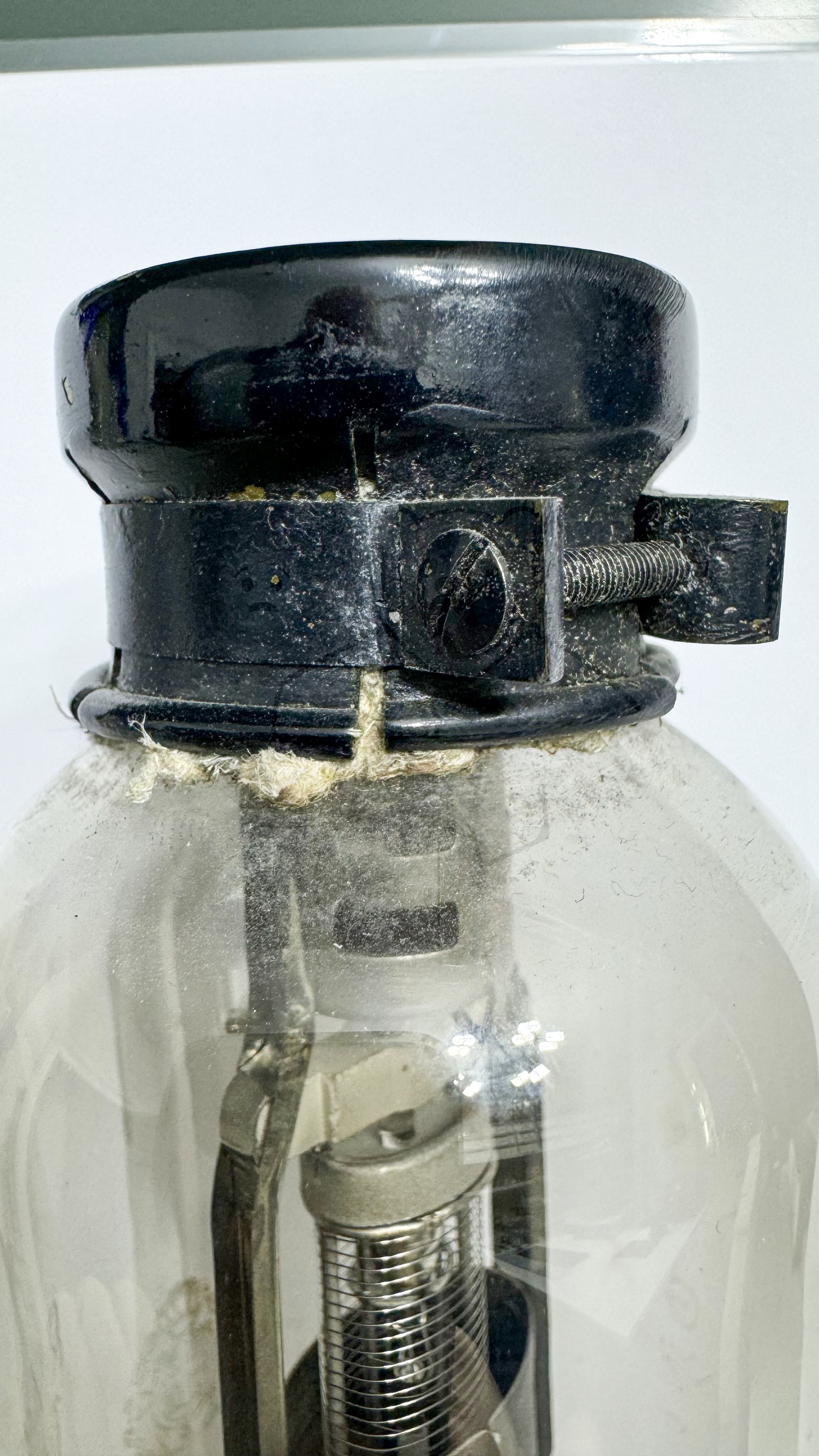

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RS291 vii

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RS291 vii
Datenblatt RS291 Telefunken [www.tubedata.info].pdf (1043 kB)
