🔎 Beschreibung der Röhre: В1-0,03/13 Inventarnummer: 03603
| Name | → В1-0,03/13 |
| Vergleichsname | V1-0313 |
| Hersteller | → UdSSR (СВЕТЛАНА, Svetlana) |
| Heizspannung (Volt) | 2,5 |
| Heizstrom (Ampère) | 4,65 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | ОТК 1 Produziert: 5/1972 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L19 |
🔎 Beschreibung der Systeme für die Röhre: В1-0,03/13
| System 1 | |
| Kathode | 2 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | → Gleichrichter, Einweg, Impulsgleichrichter |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

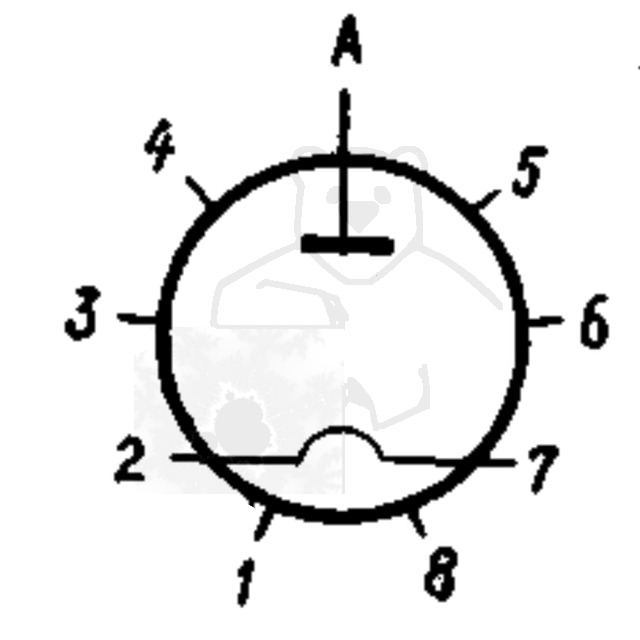

🔎 Sockelschaltung der В1-0,03/13
Bildquelle: UdSSR Datenblatt
🔎 Datenblätter zur Röhre: В1-0,03/13
Datenblatt В1-0,03-13 UdSSR.pdf (191 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: В1-0,03/13
Röhre В1-0,03-13 #3603 Bild 1
Röhre В1-0,03-13 #3603 Bild 2

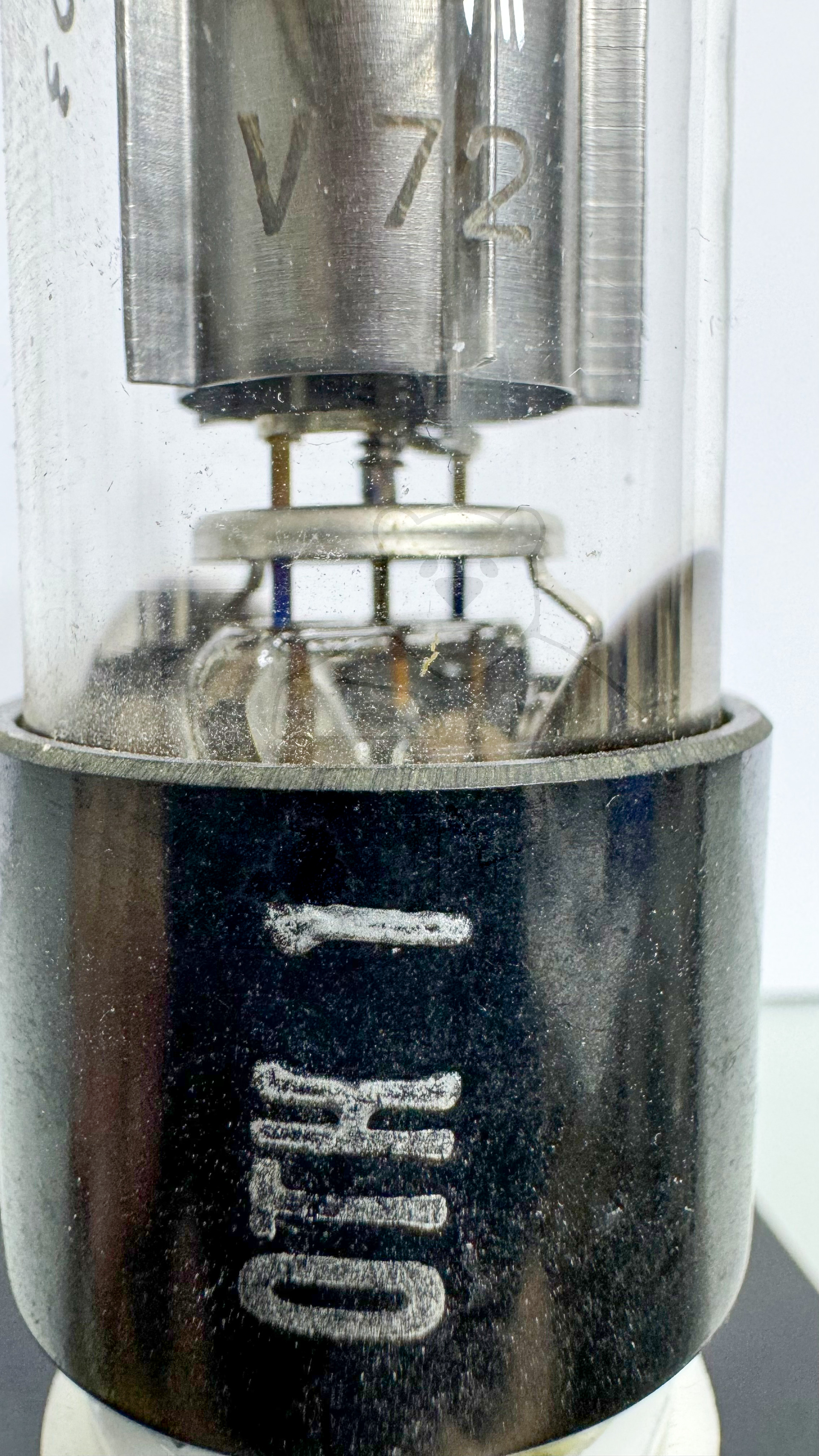

Röhre В1-0,03-13 #3603 Bild 3

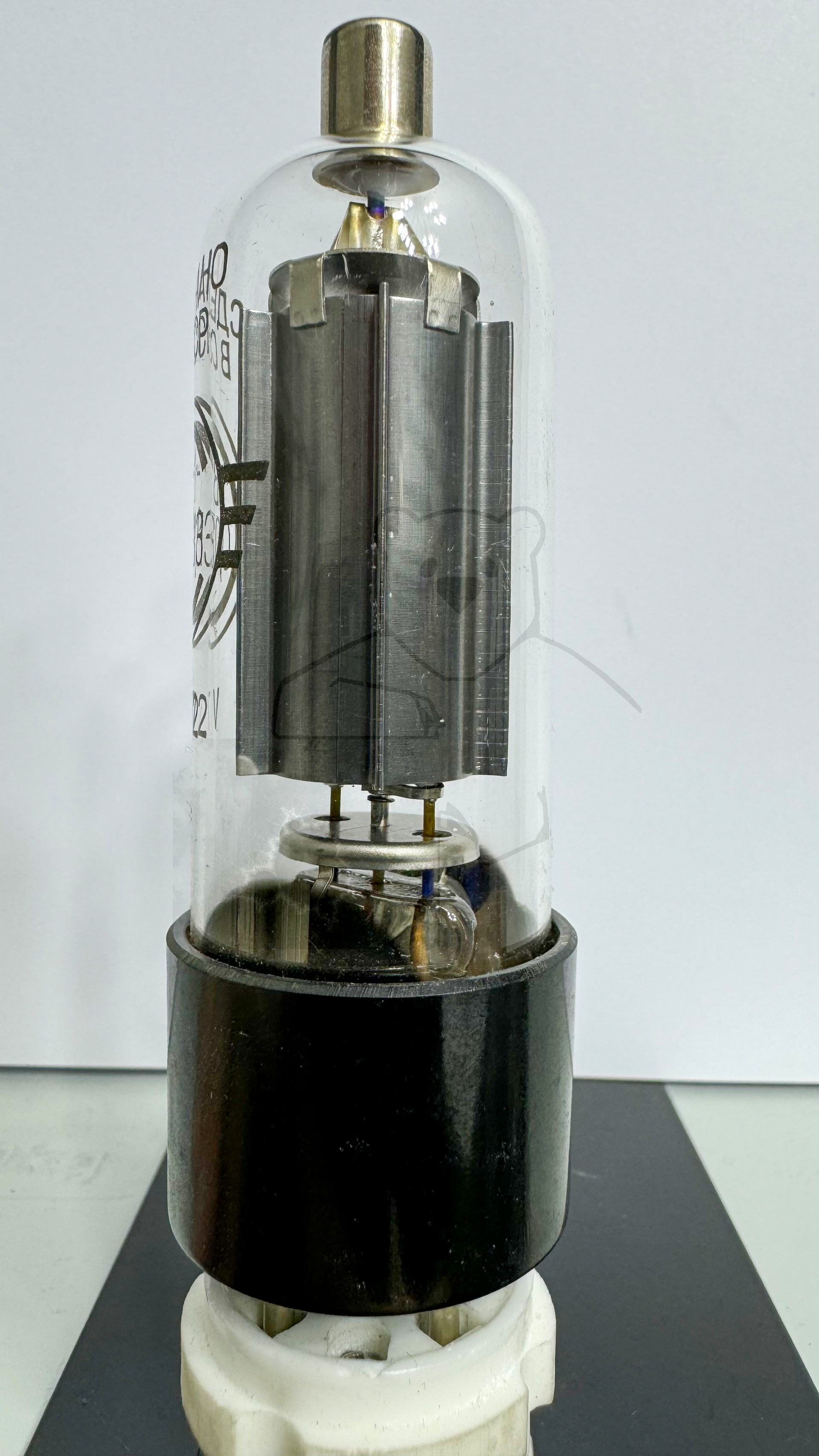

Röhre В1-0,03-13 #3603 Bild 4
Röhre В1-0,03-13 #3603 Bild 5

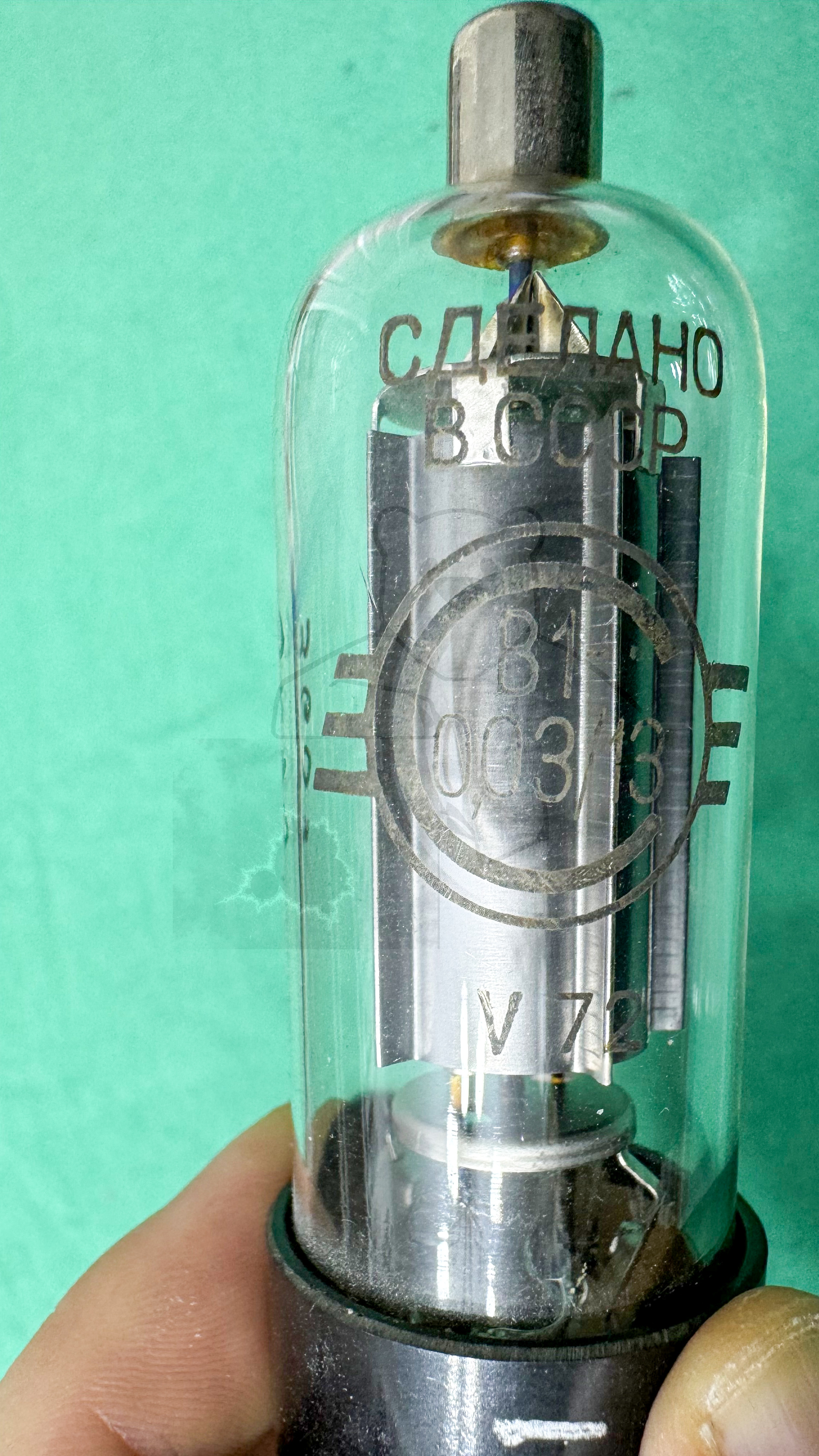

Röhre В1-0,03-13 #3603 Bild 6

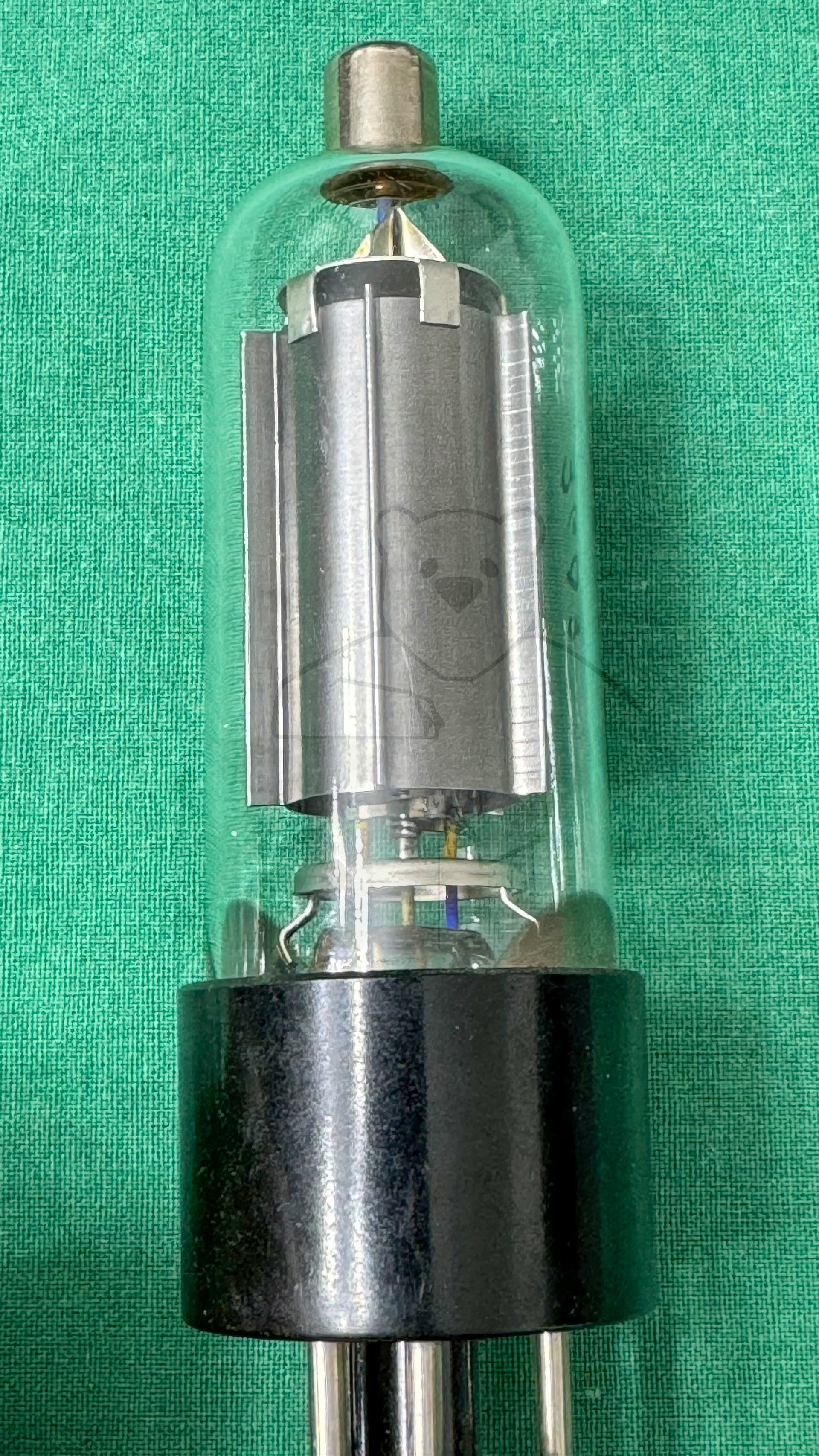

Röhre В1-0,03-13 #3603 Bild 7

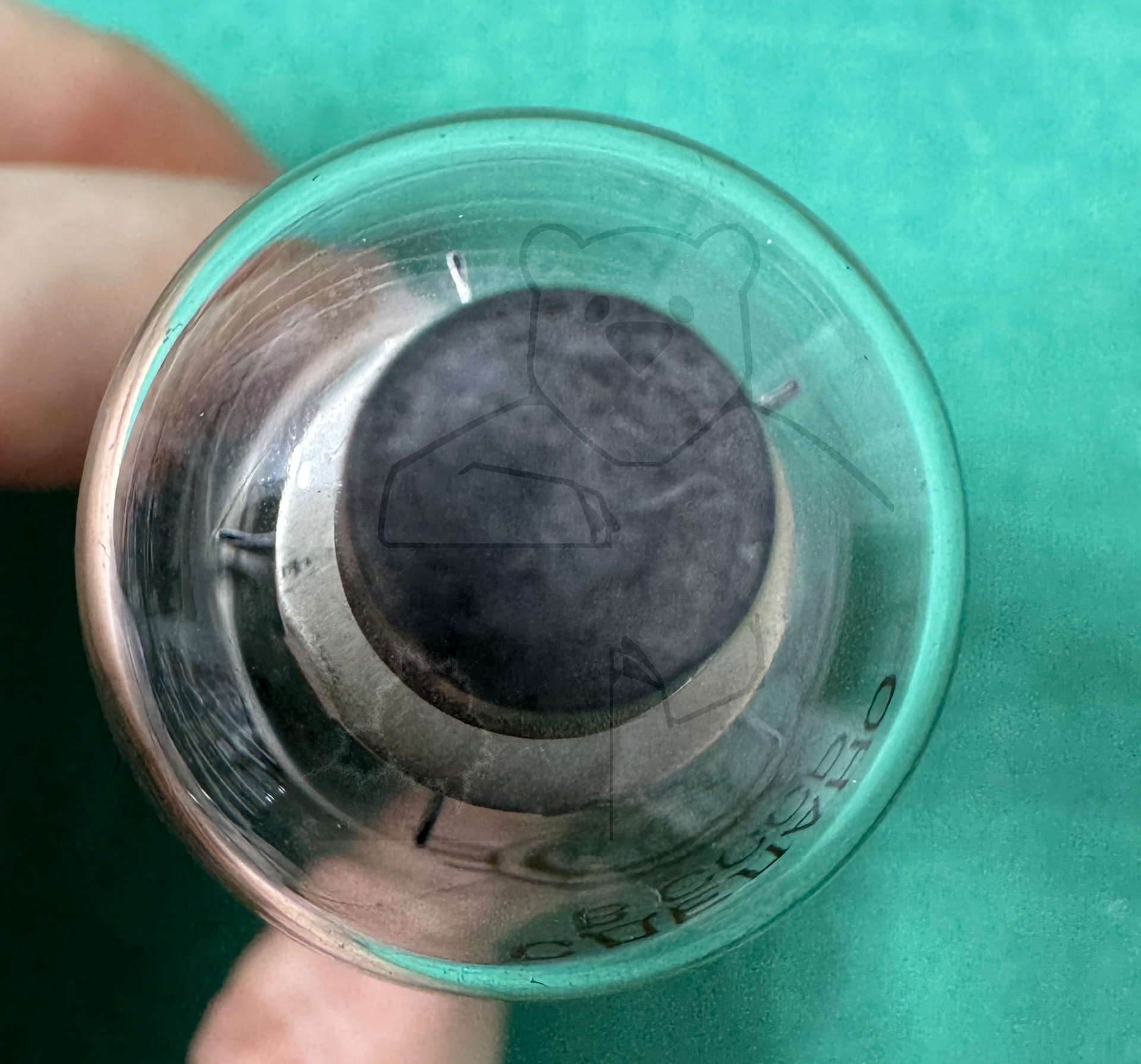

Röhre В1-0,03-13 #3603 Bild 8

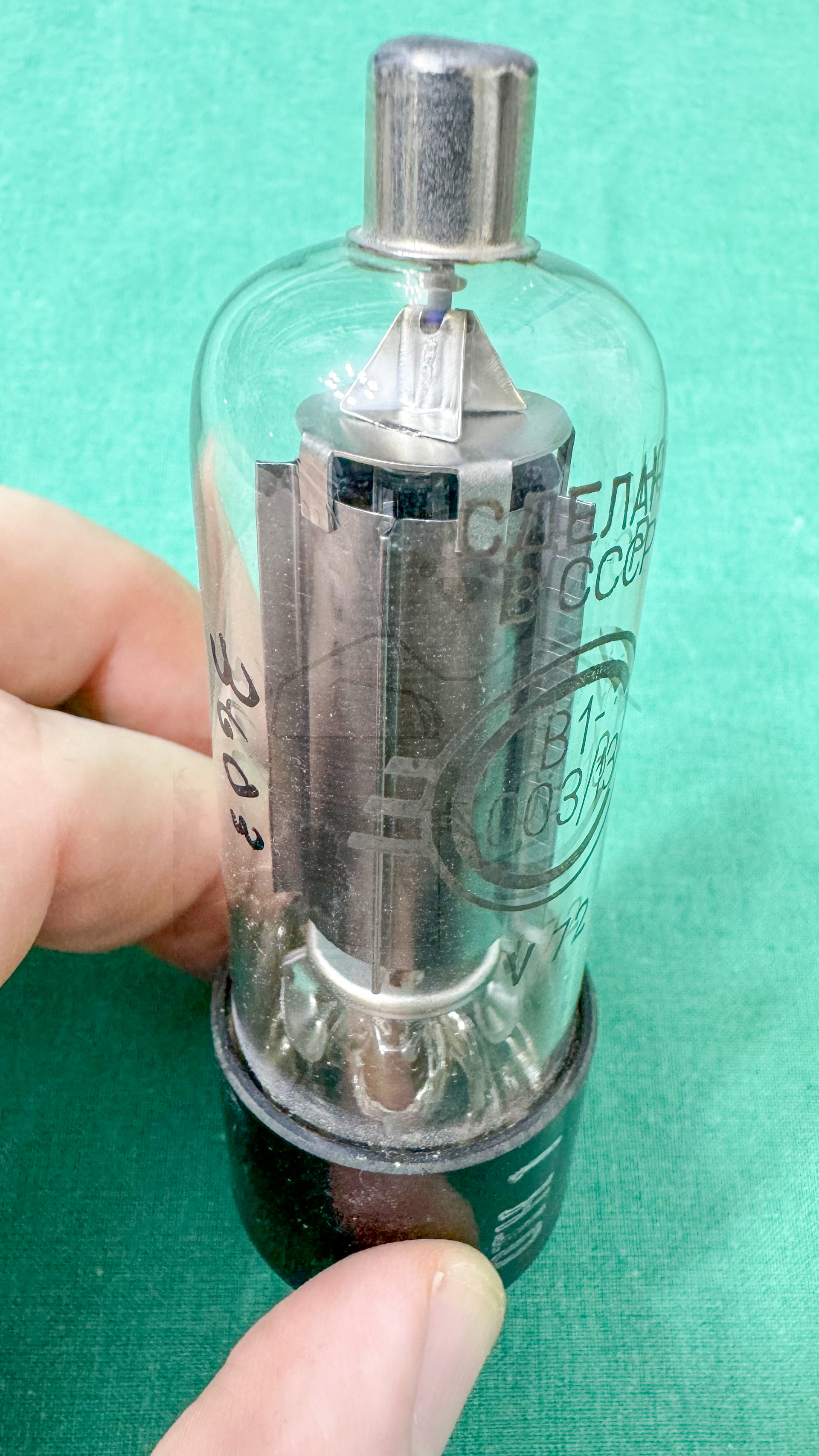

Röhre В1-0,03-13 #3603 Bild 9

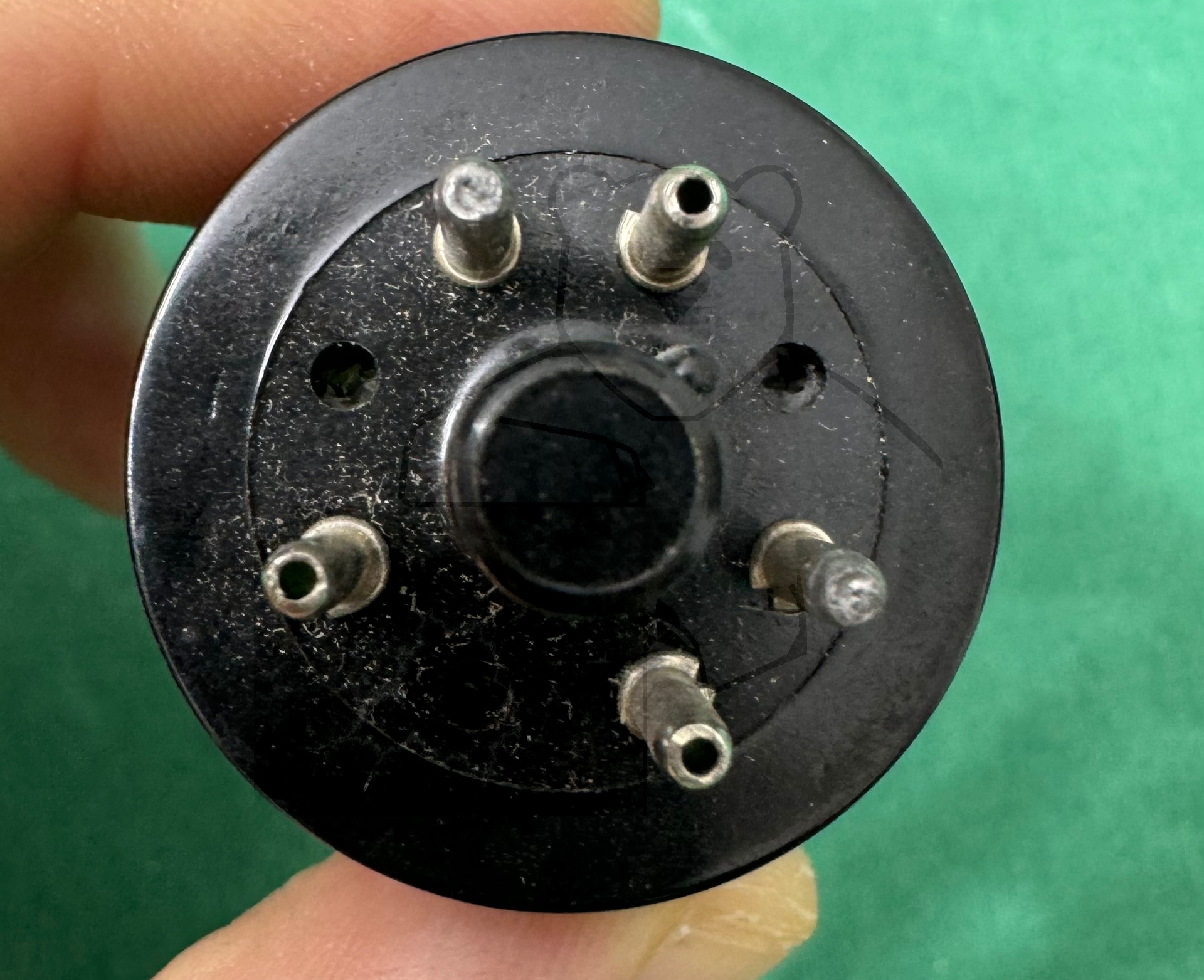

Röhre В1-0,03-13 #3603 Bild 10
