Daten und Bilder der Röhre: UM80

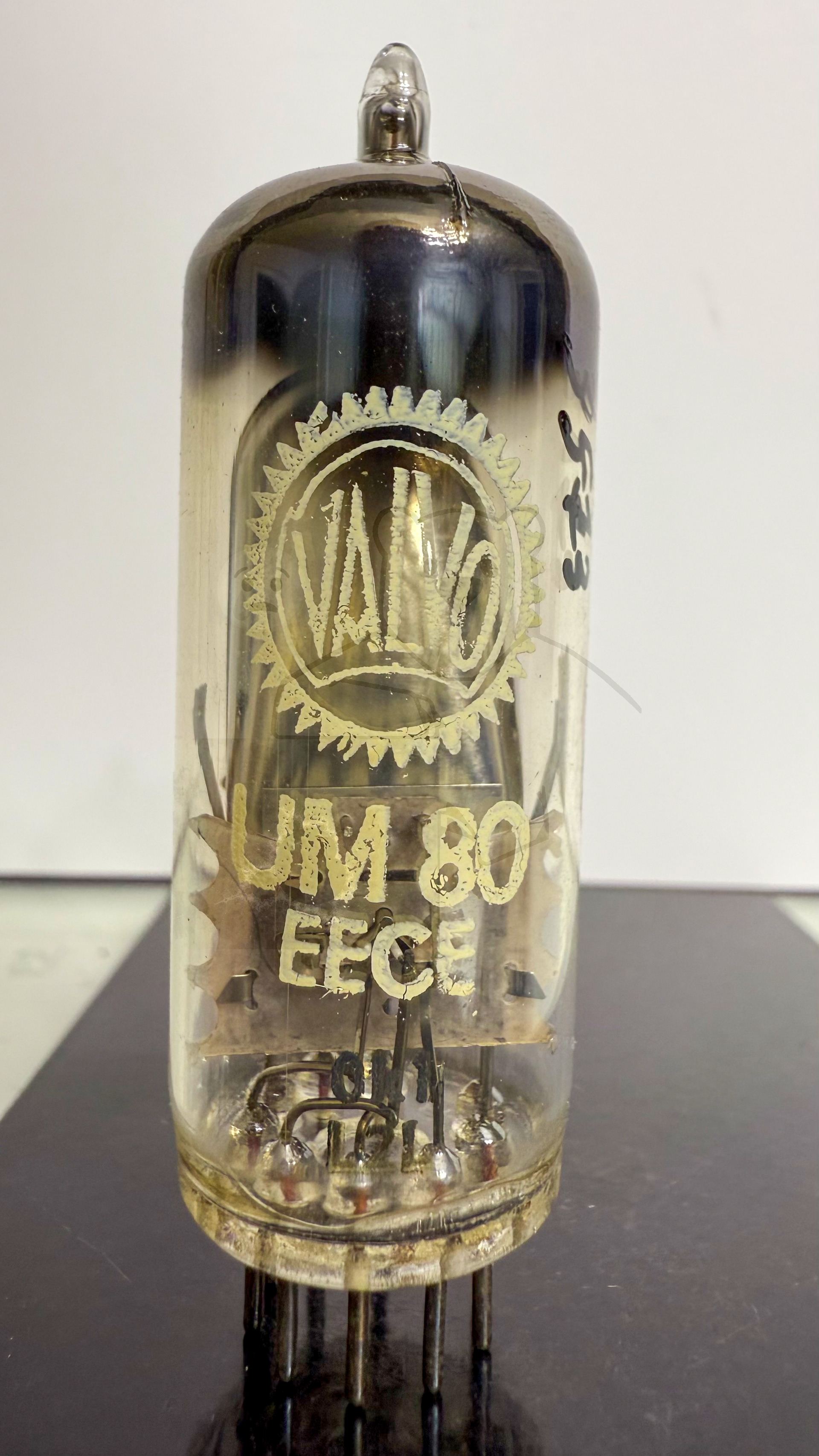

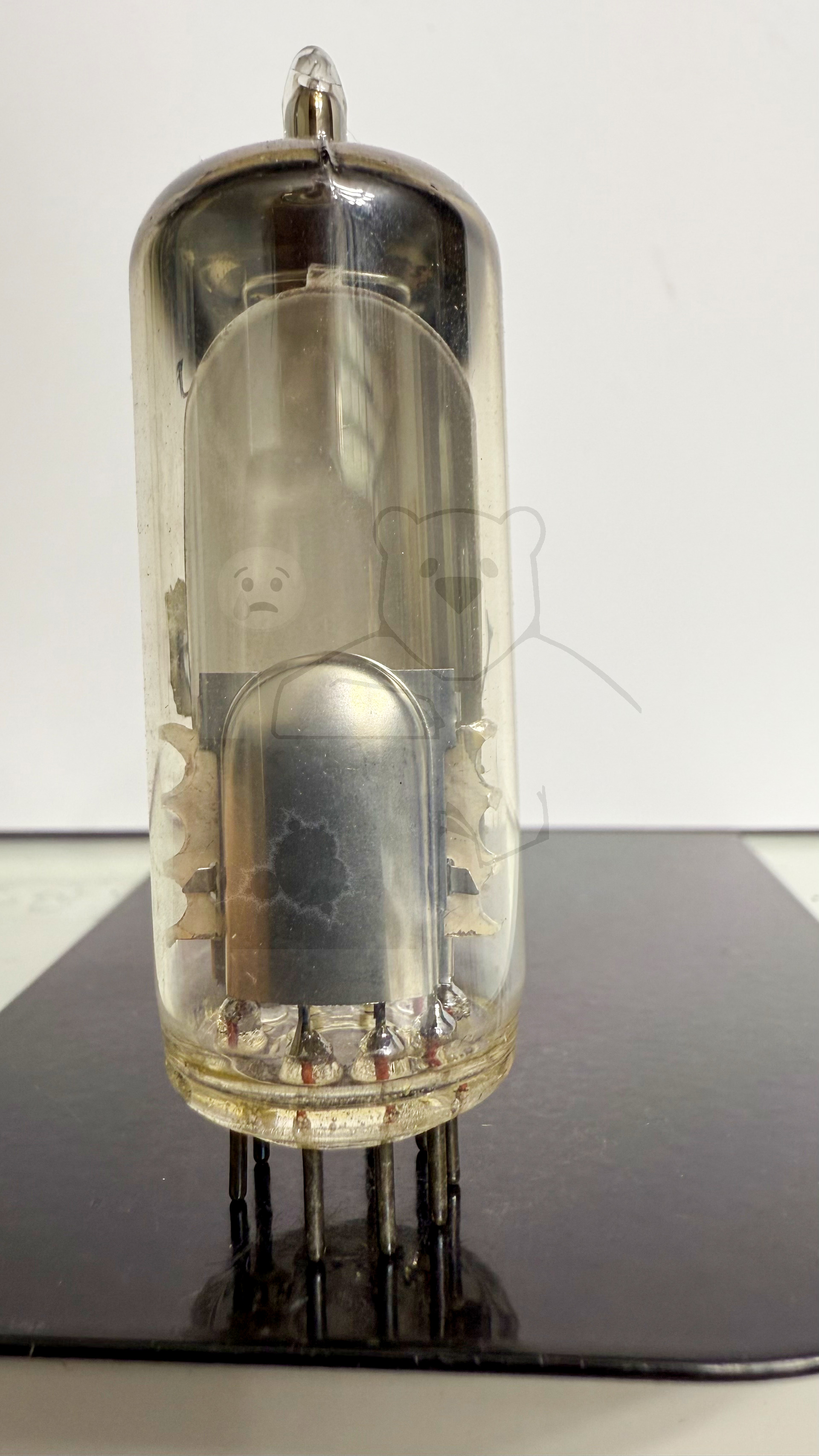

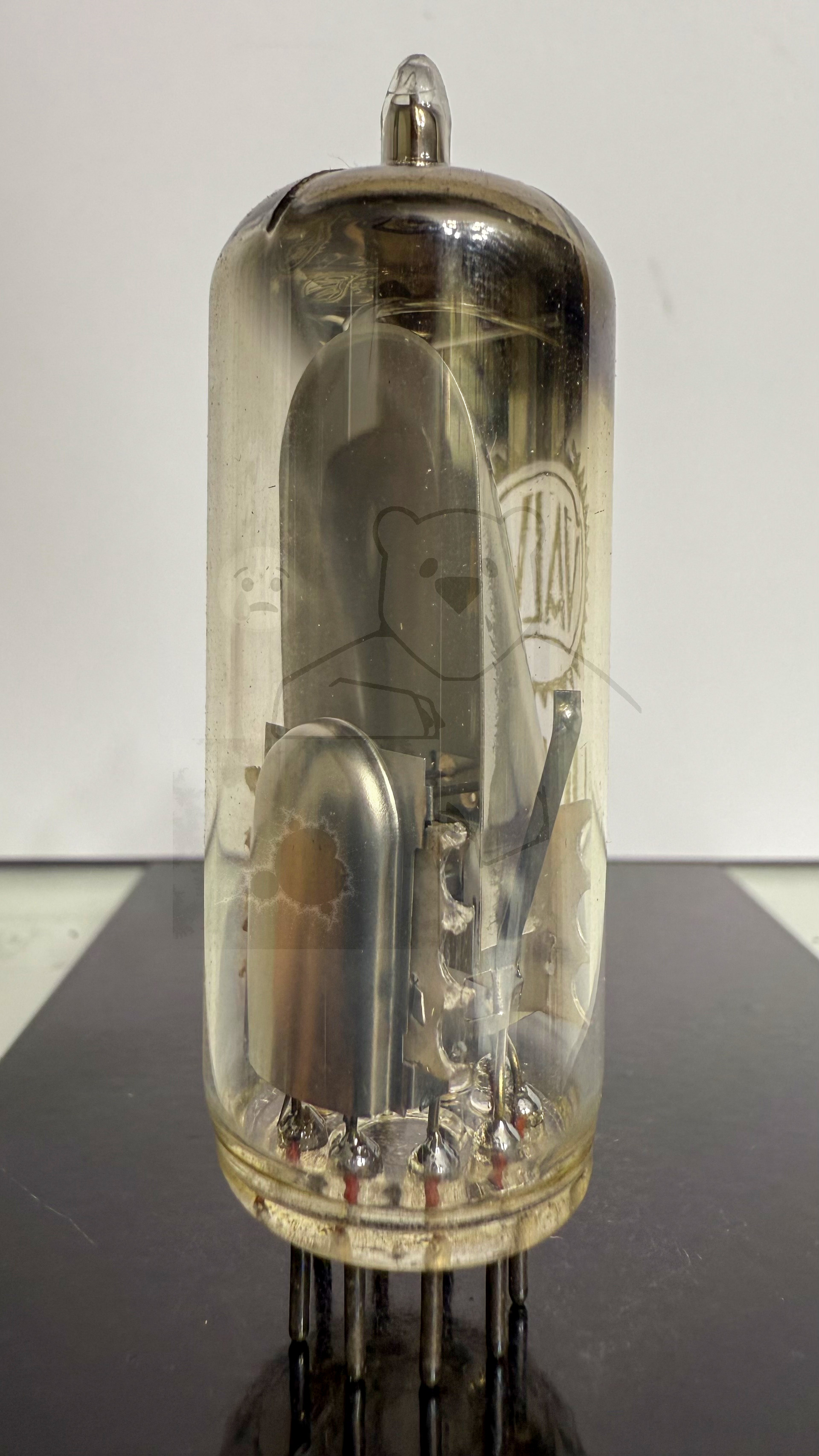

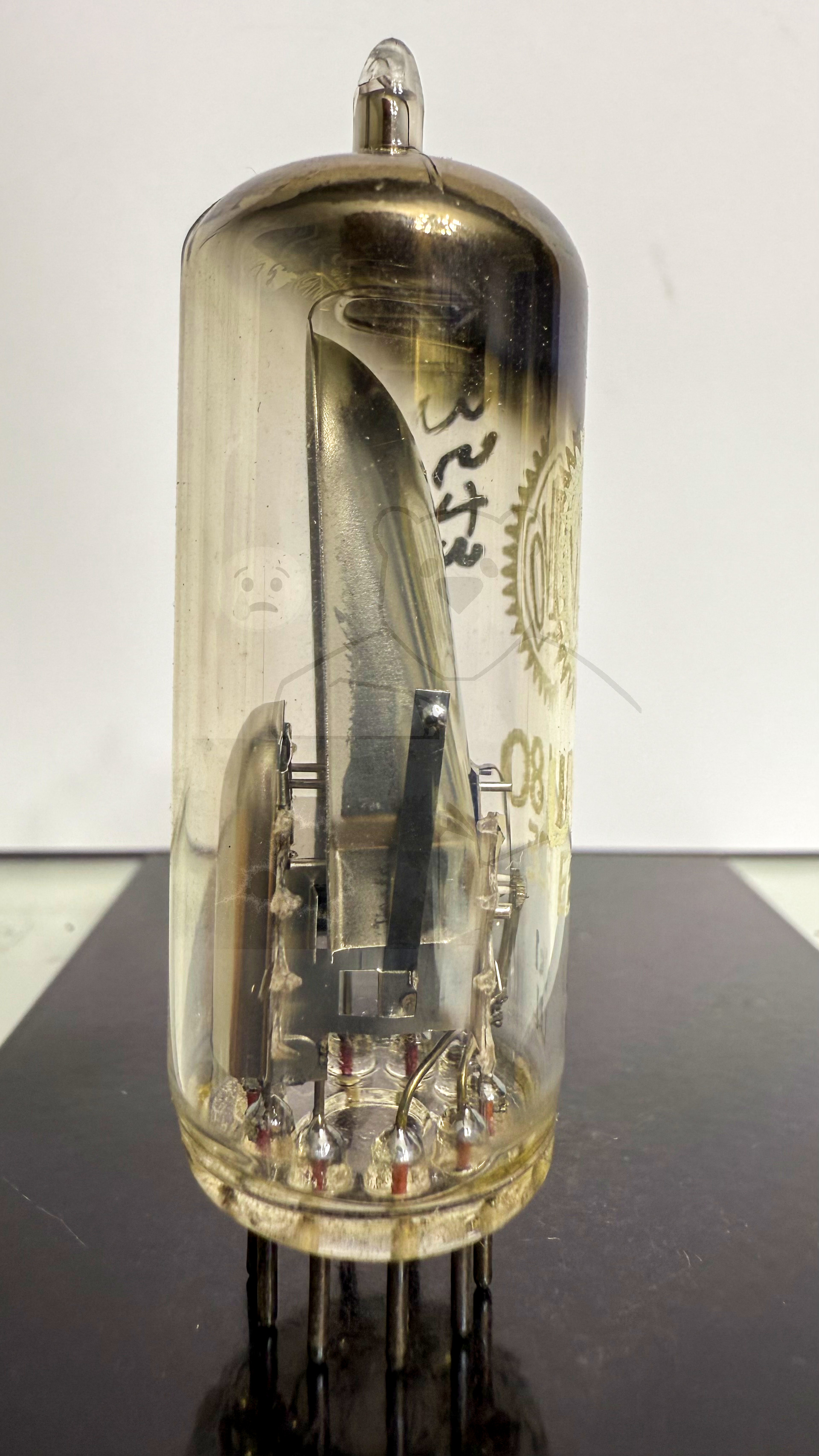

🔎 Beschreibung der Röhre: UM80 Inventarnummer: 03573

Name	→ UM80
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	19
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	EECE
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S112

🔎 Beschreibung der Systeme für die Röhre: UM80

	System 1
Kathode	2
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm	9
Heizung	4, 5
Abschirmung
Funktion	→ Magischer Faecher

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UM80

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UM80
Datenblatt UM80 Lamina [www.tubedata.info].pdf (646 kB)
Datenblatt UM80 Philips.pdf (181 kB)
Datenblatt UM80 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (590 kB)
Pruefkarte UM80 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte UM80 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
