Daten und Bilder der Röhre: PY88

🔎 Beschreibung der Röhre: PY88 Inventarnummer: 03522

Name	→ PY88
Vergleichsname	30AE3 → PY83
Hersteller	→ Siemens
Heizspannung (Volt)	30
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt

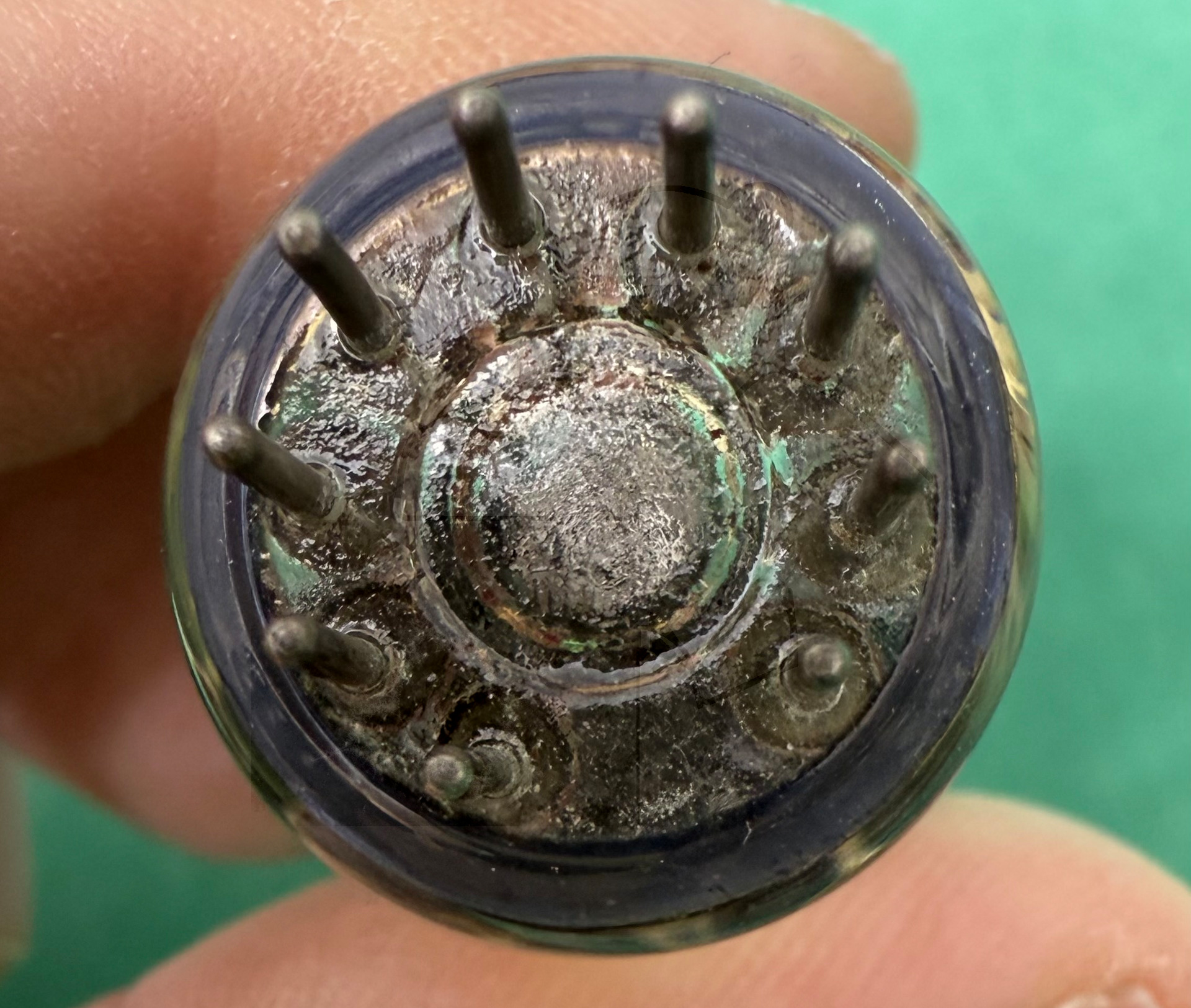

Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp

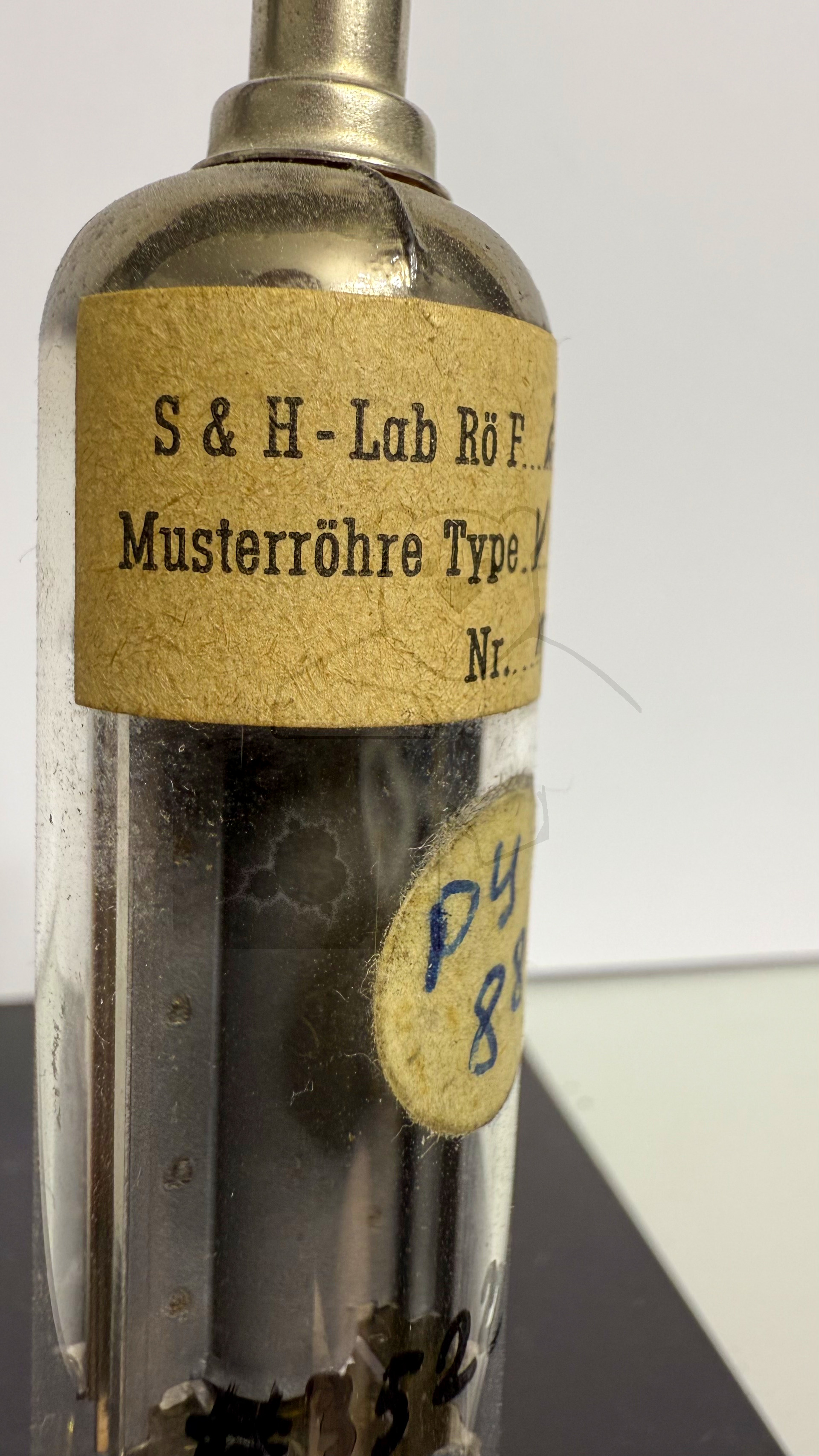

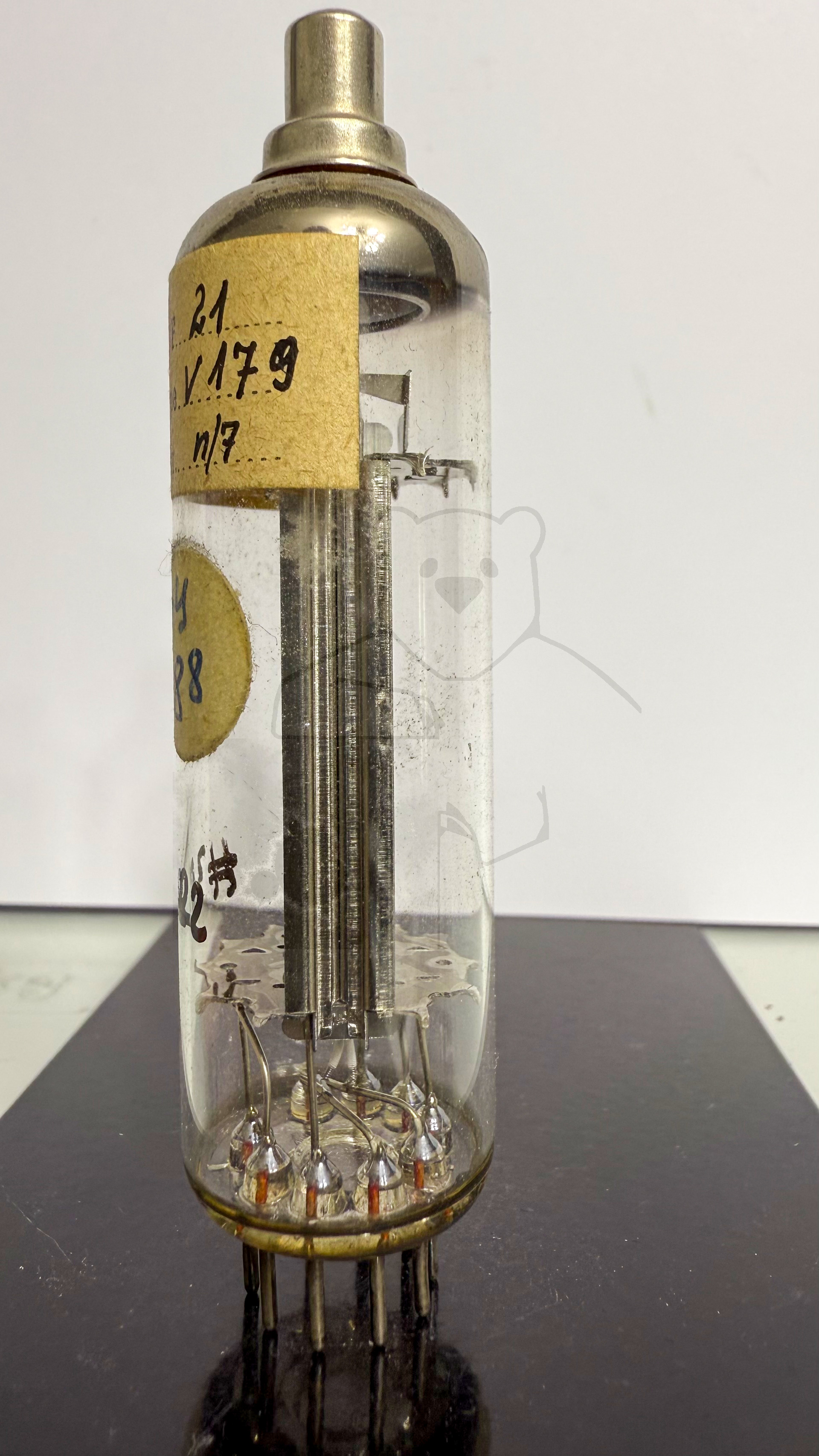

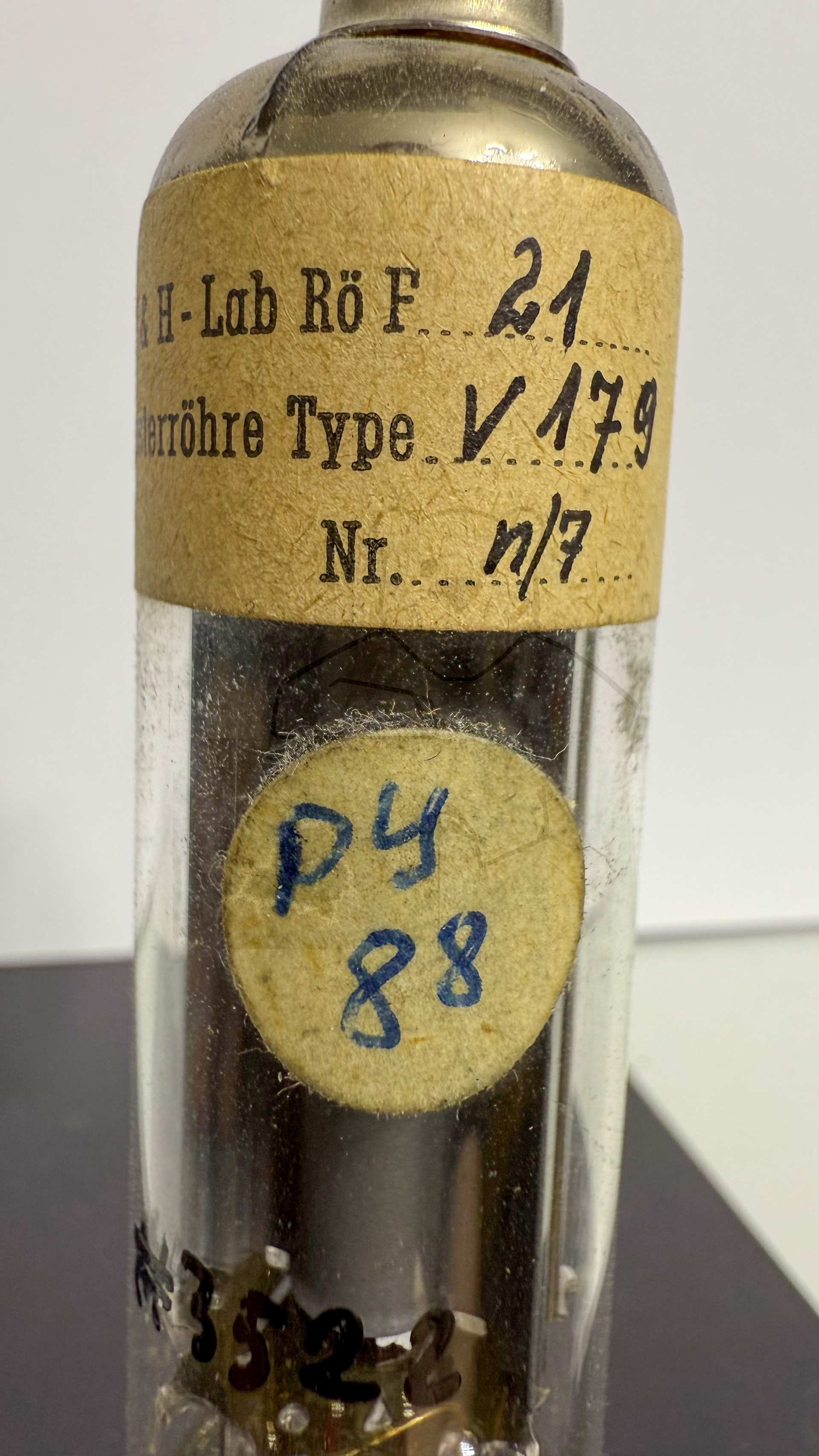

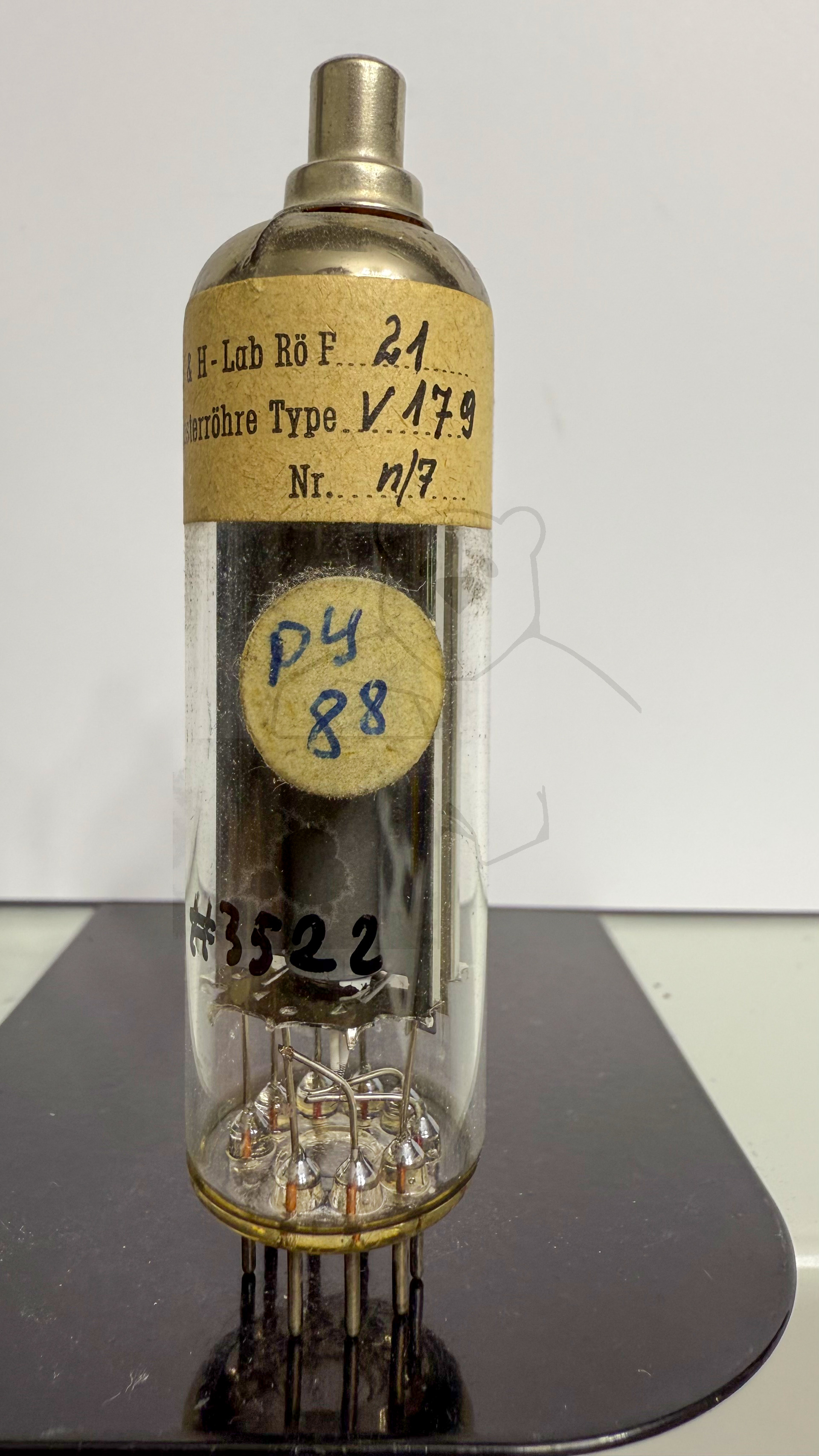

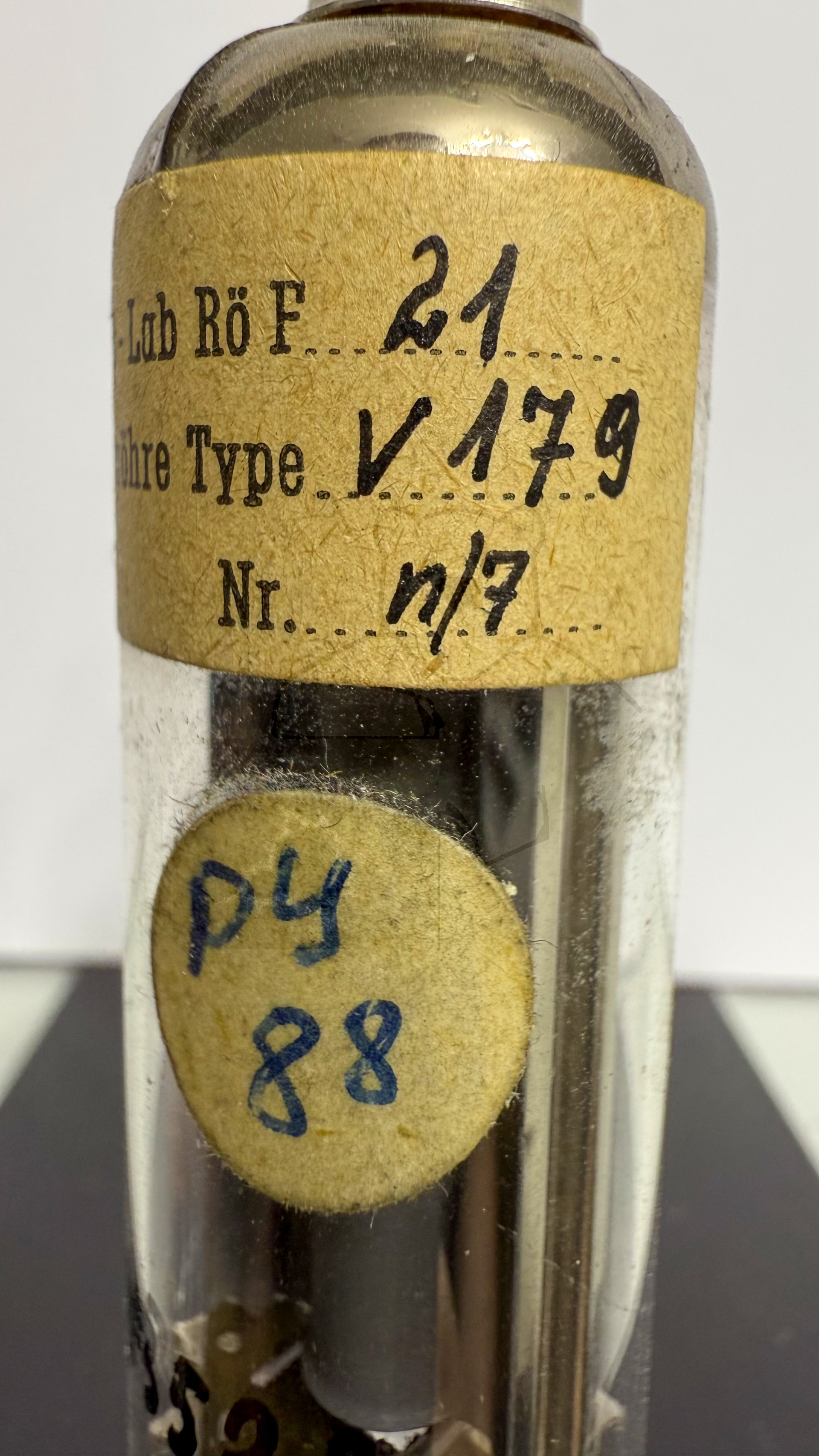

Informationen	S&H – Lab Rö F 21 / Musterröhre Type V179 / Nr. n/7
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L25

🔎 Beschreibung der Systeme für die Röhre: PY88

	System 1
Kathode	Kappe
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Boosterdiode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PY88

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PY88
Datenblatt PY88 La Radiotechnique [www.tubedata.info].pdf (32 kB)
Datenblatt PY88 Lamina [www.tubedata.info].pdf (236 kB)
Datenblatt PY88 Philips Version 1 [www.tubedata.info].pdf (283 kB)
Datenblatt PY88 Philips Version 2 [www.tubedata.info].pdf (57 kB)
Datenblatt PY88 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (705 kB)
Pruefkarte PY88 - Funke W19 Roehrenpruefer.pdf (145 kB)
Pruefkarte PY88 - Neuberger RPM370 Roehrenmessgeraet.pdf (228 kB)
