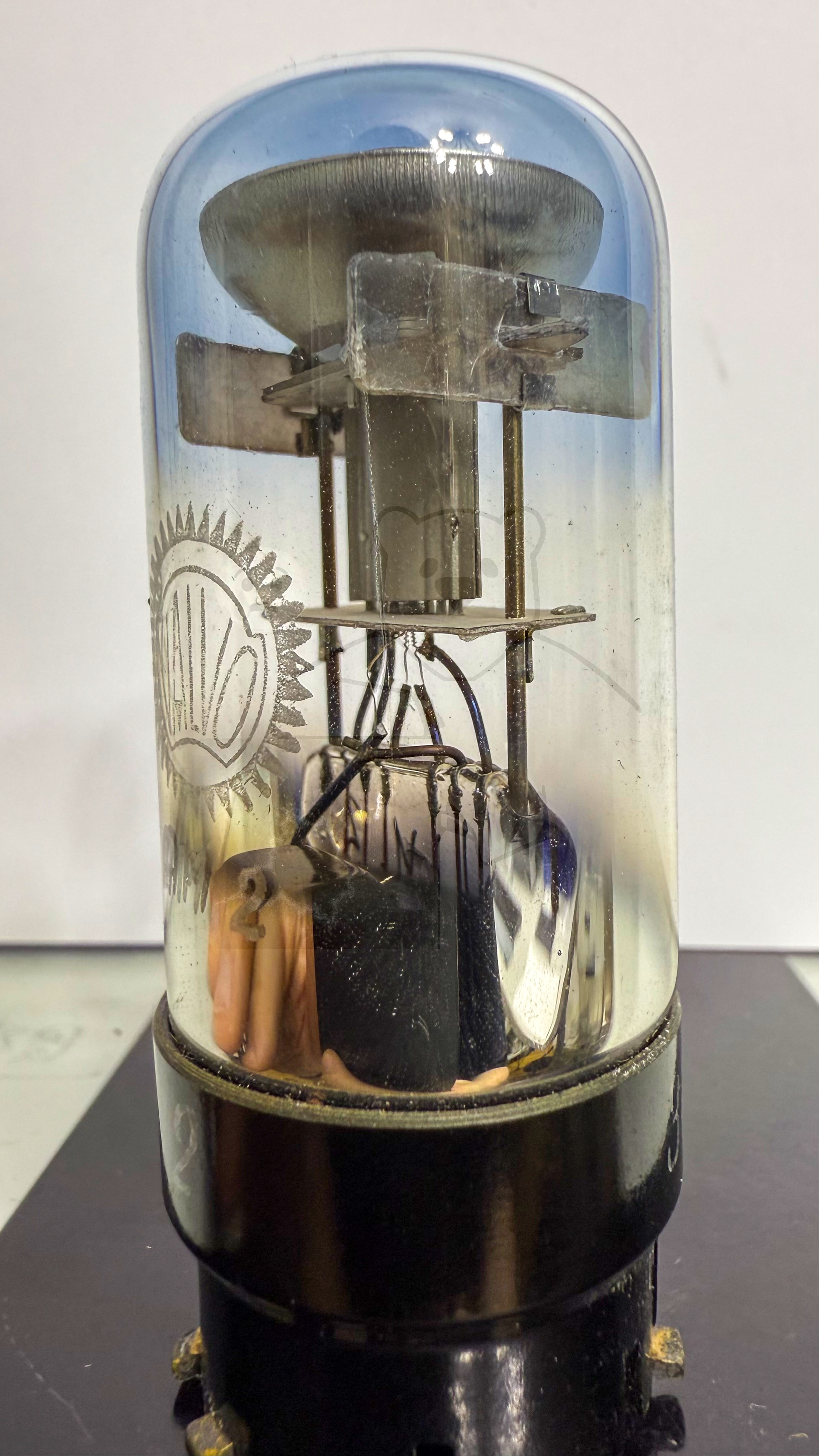

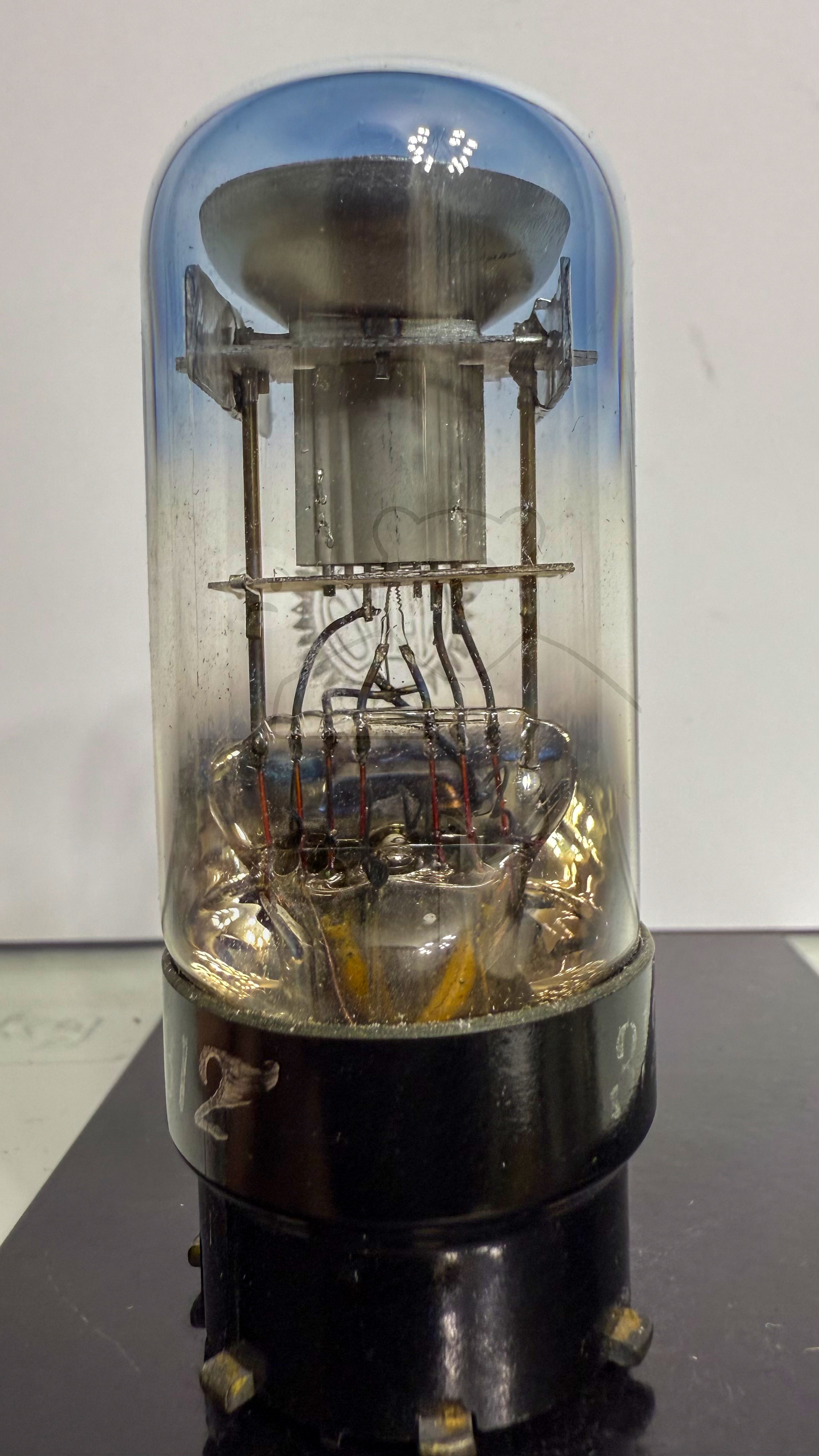

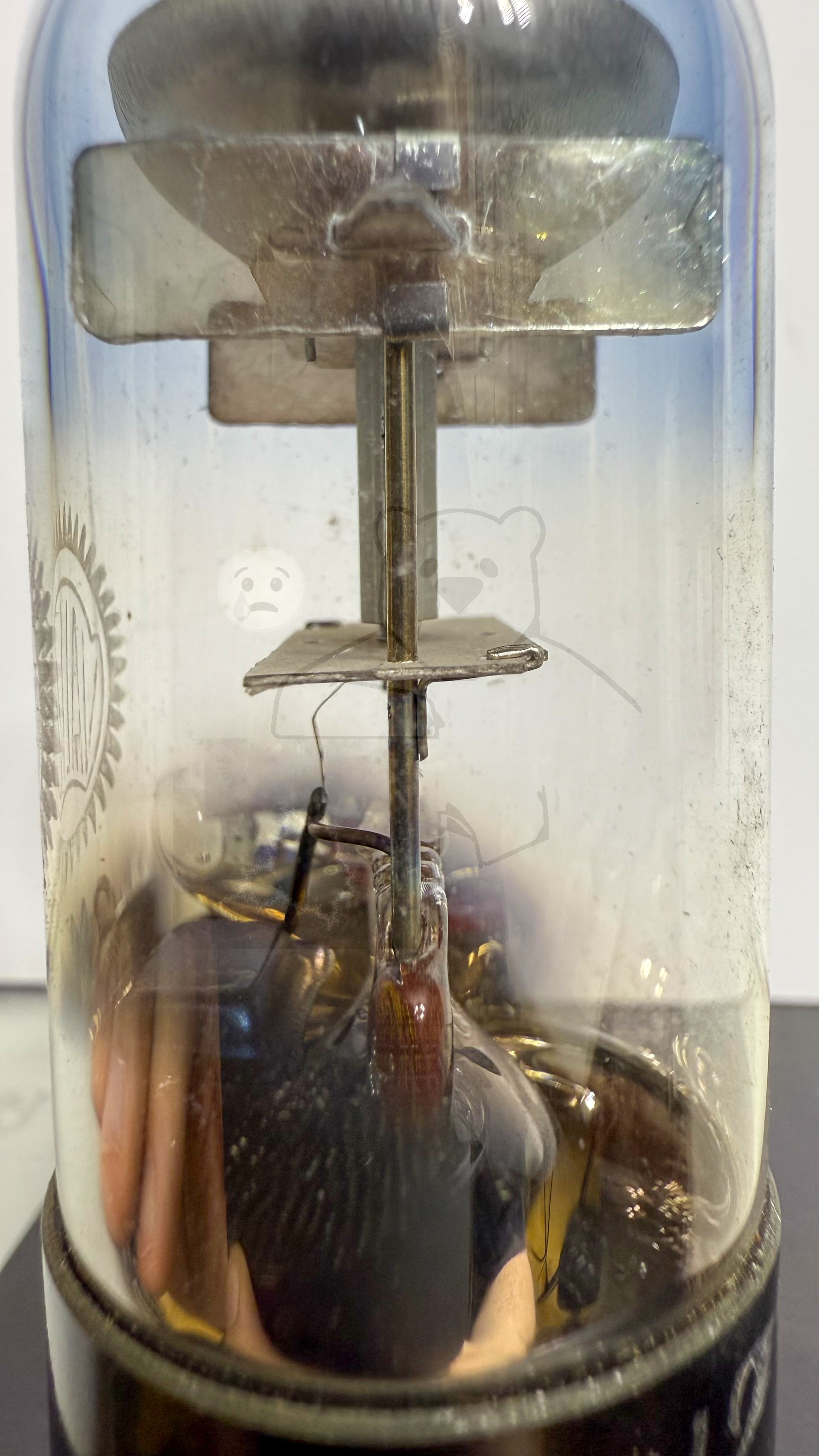

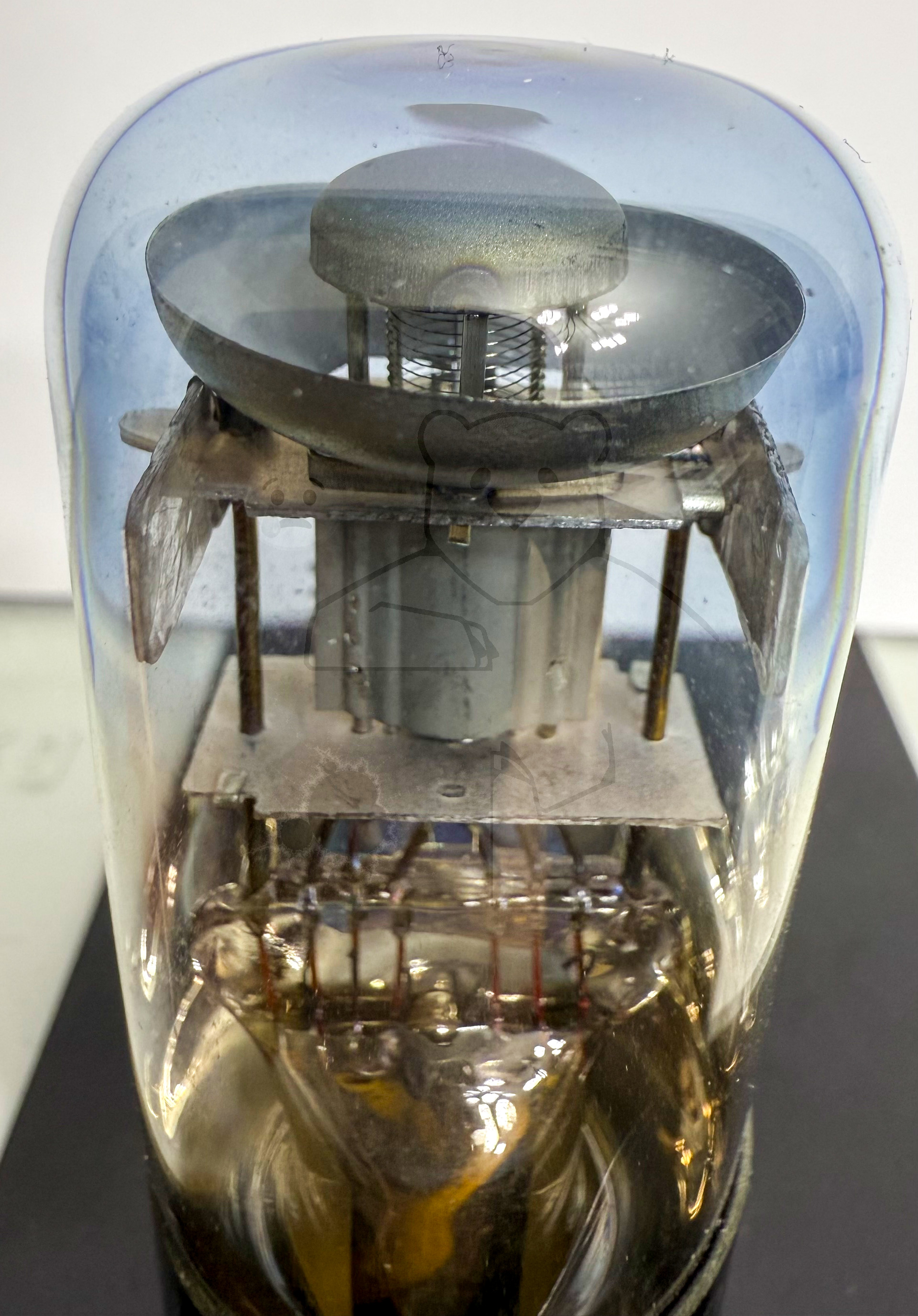

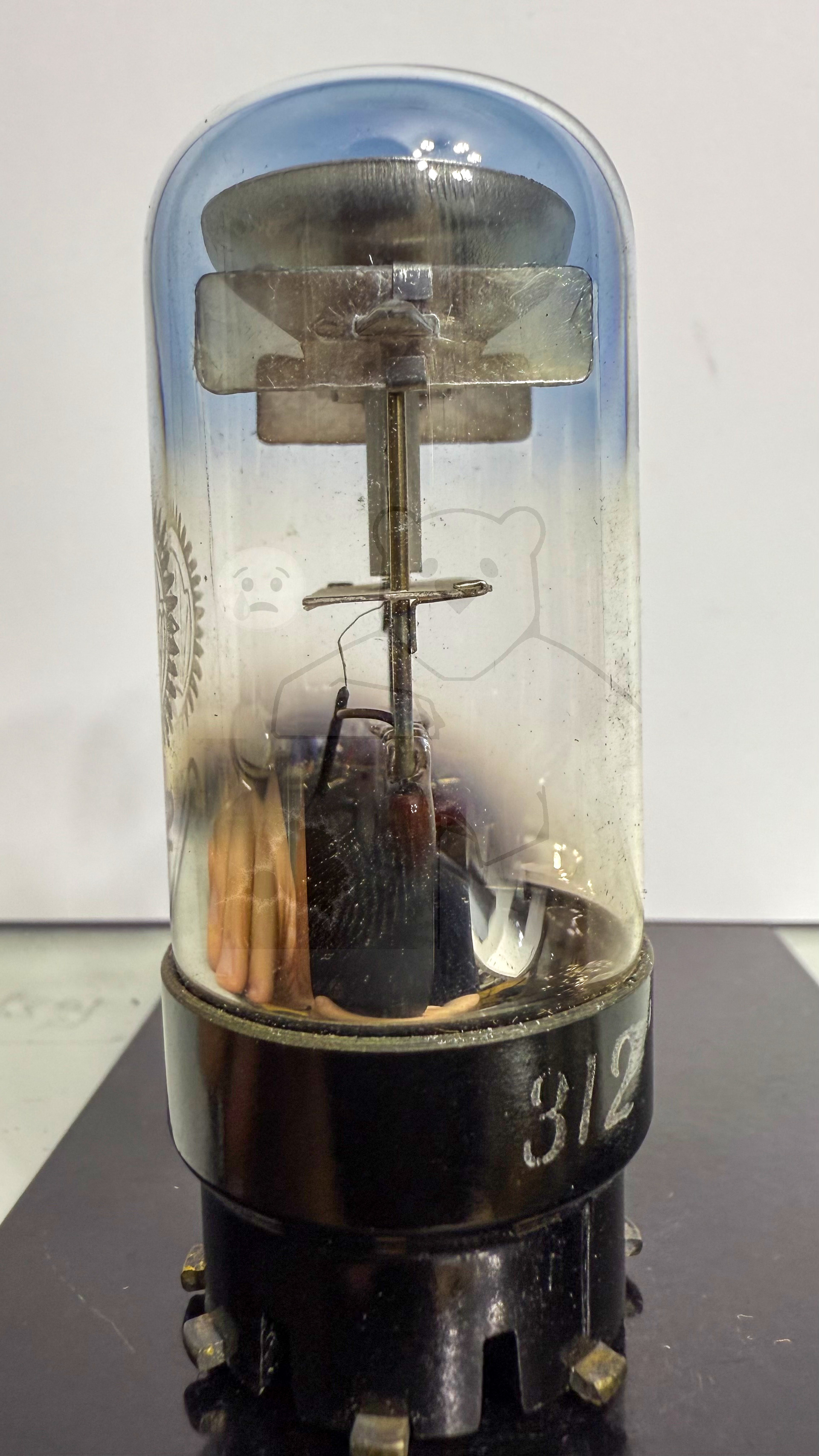

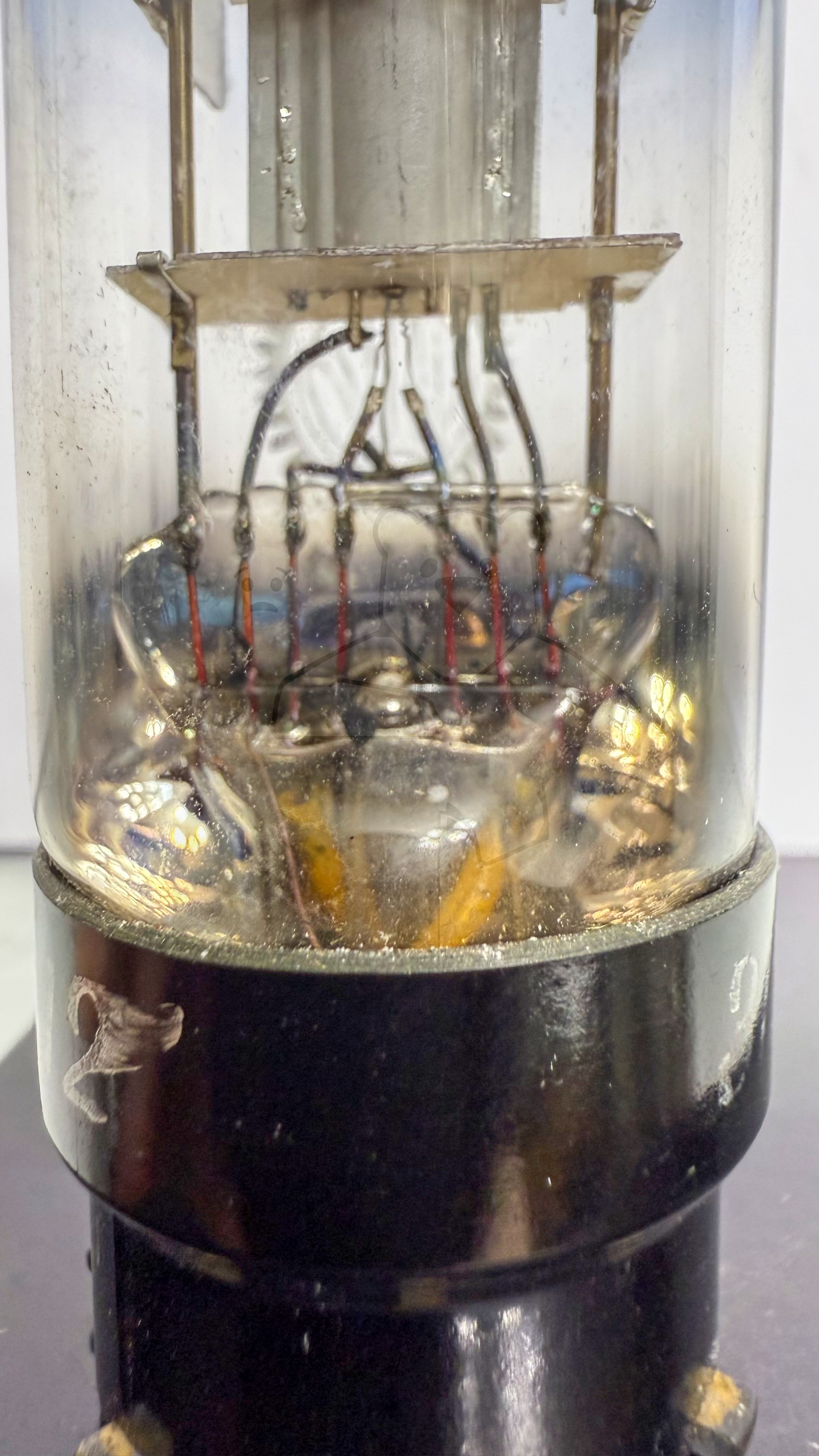

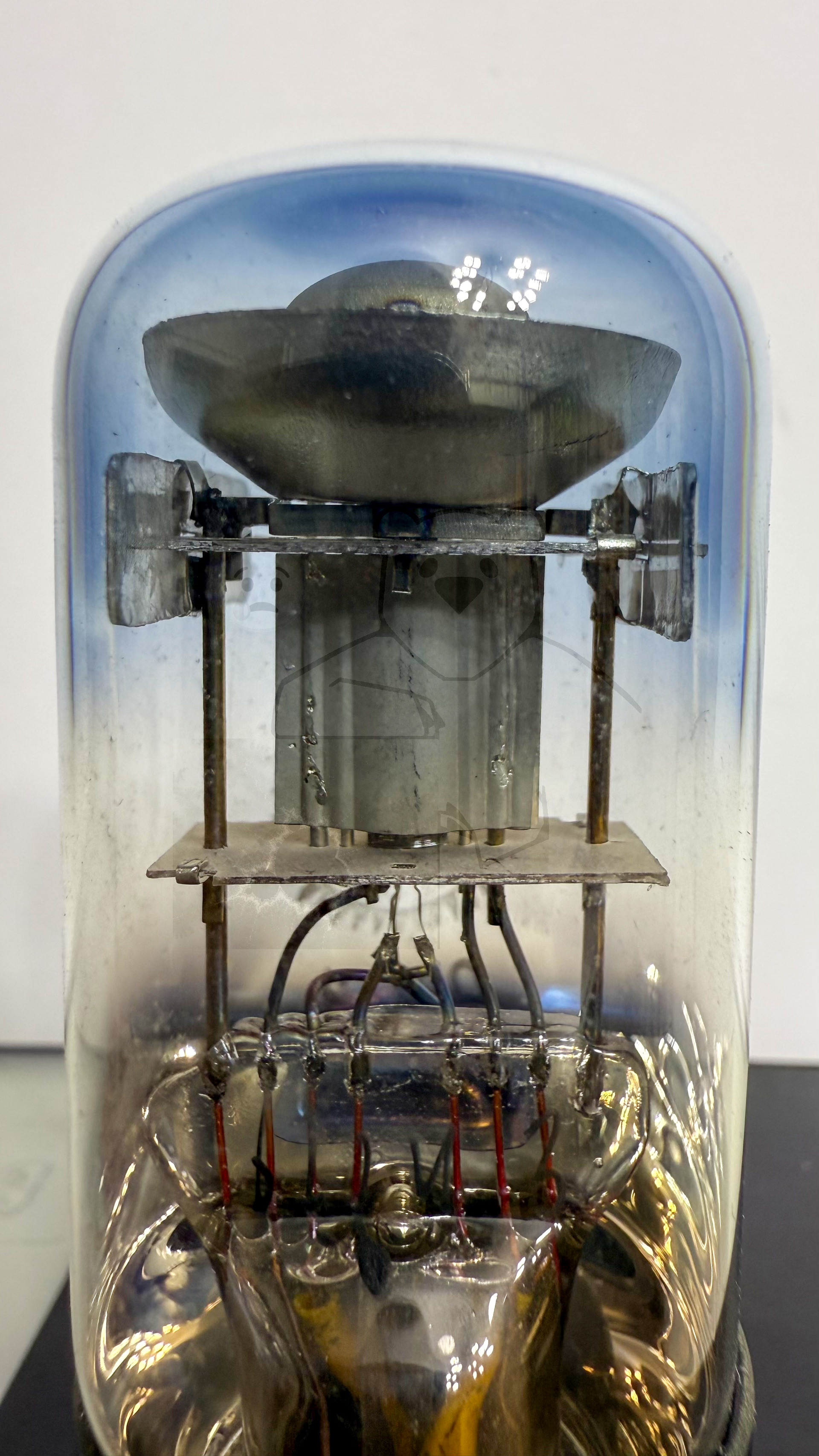

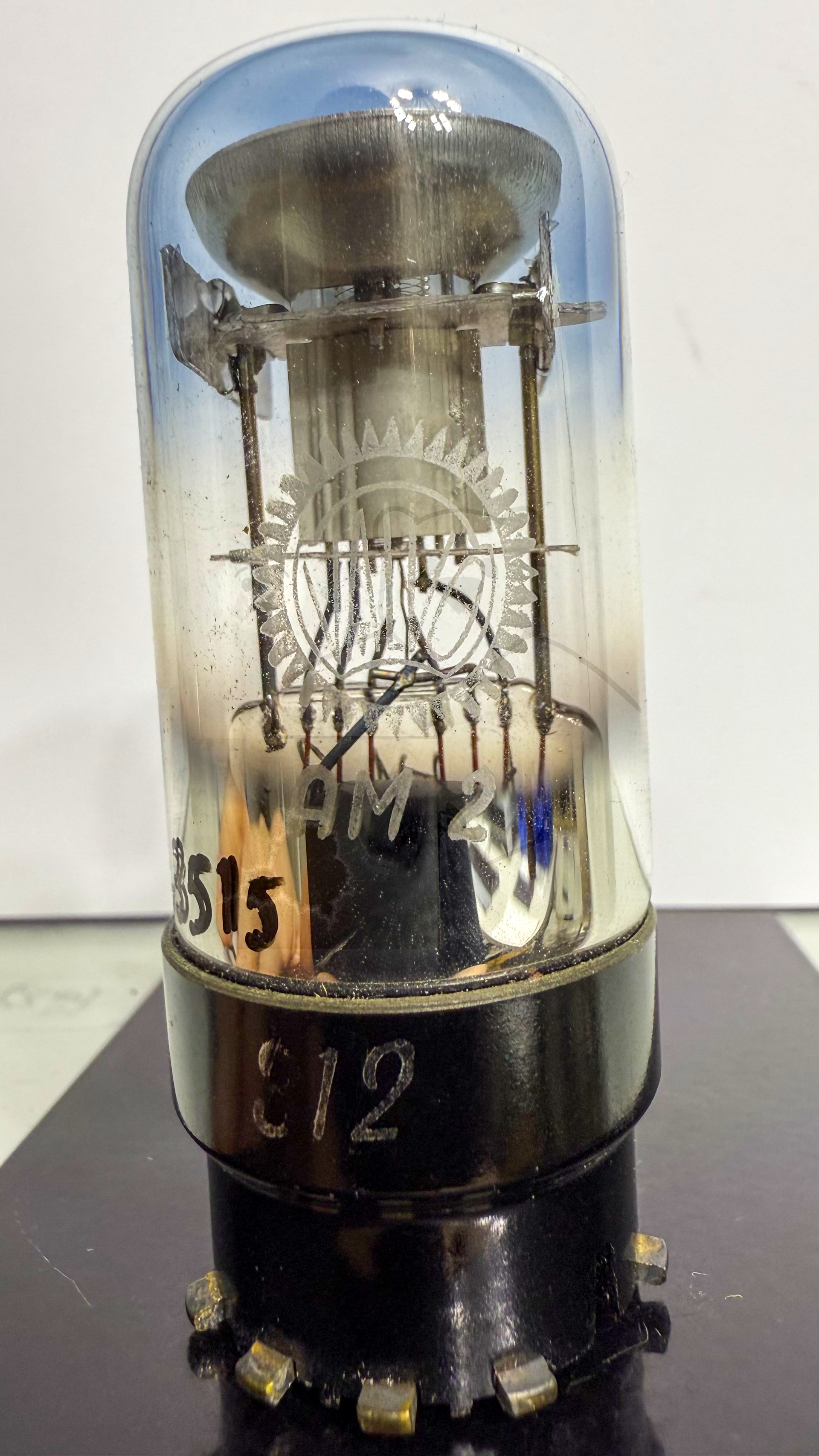

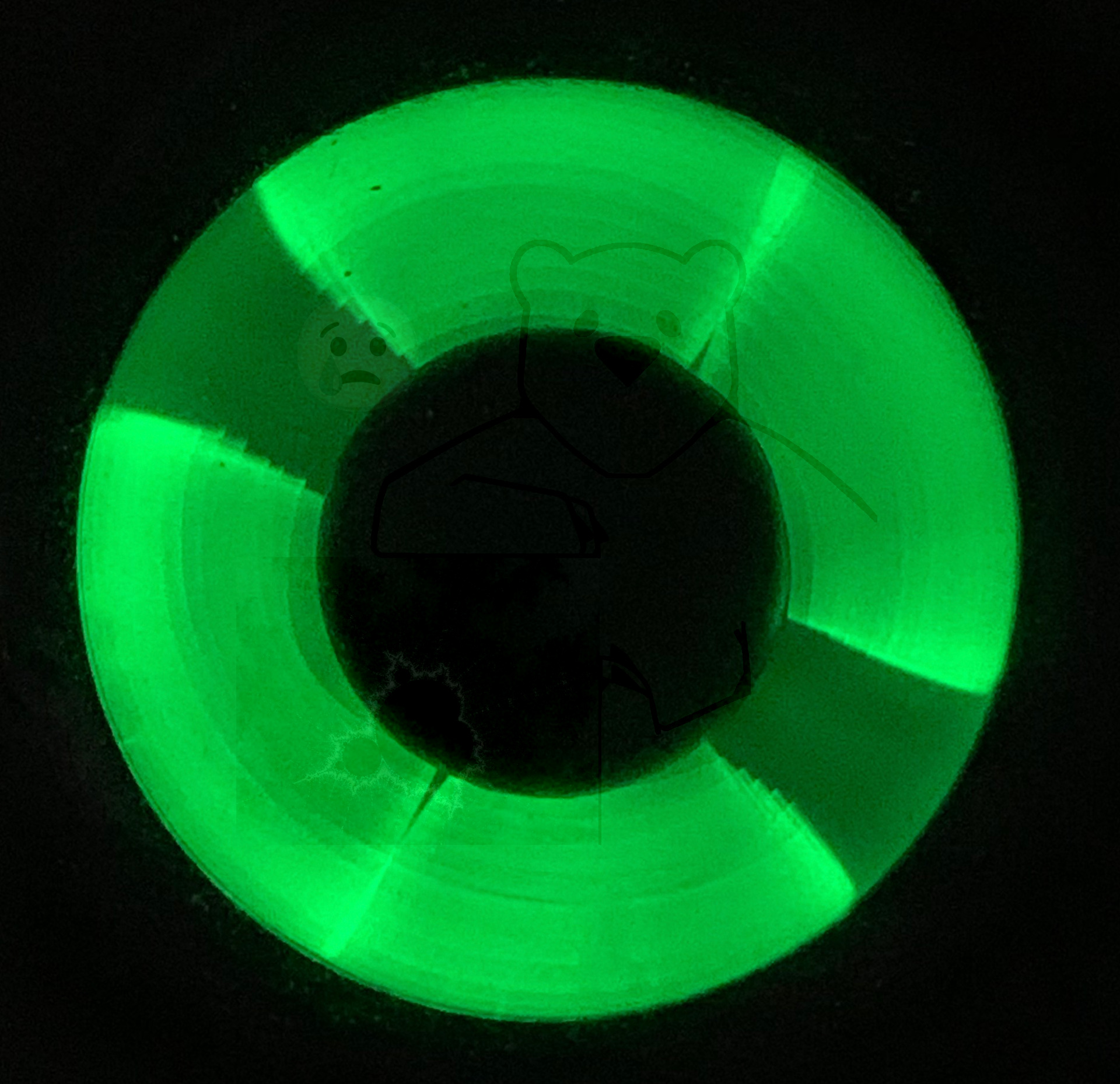

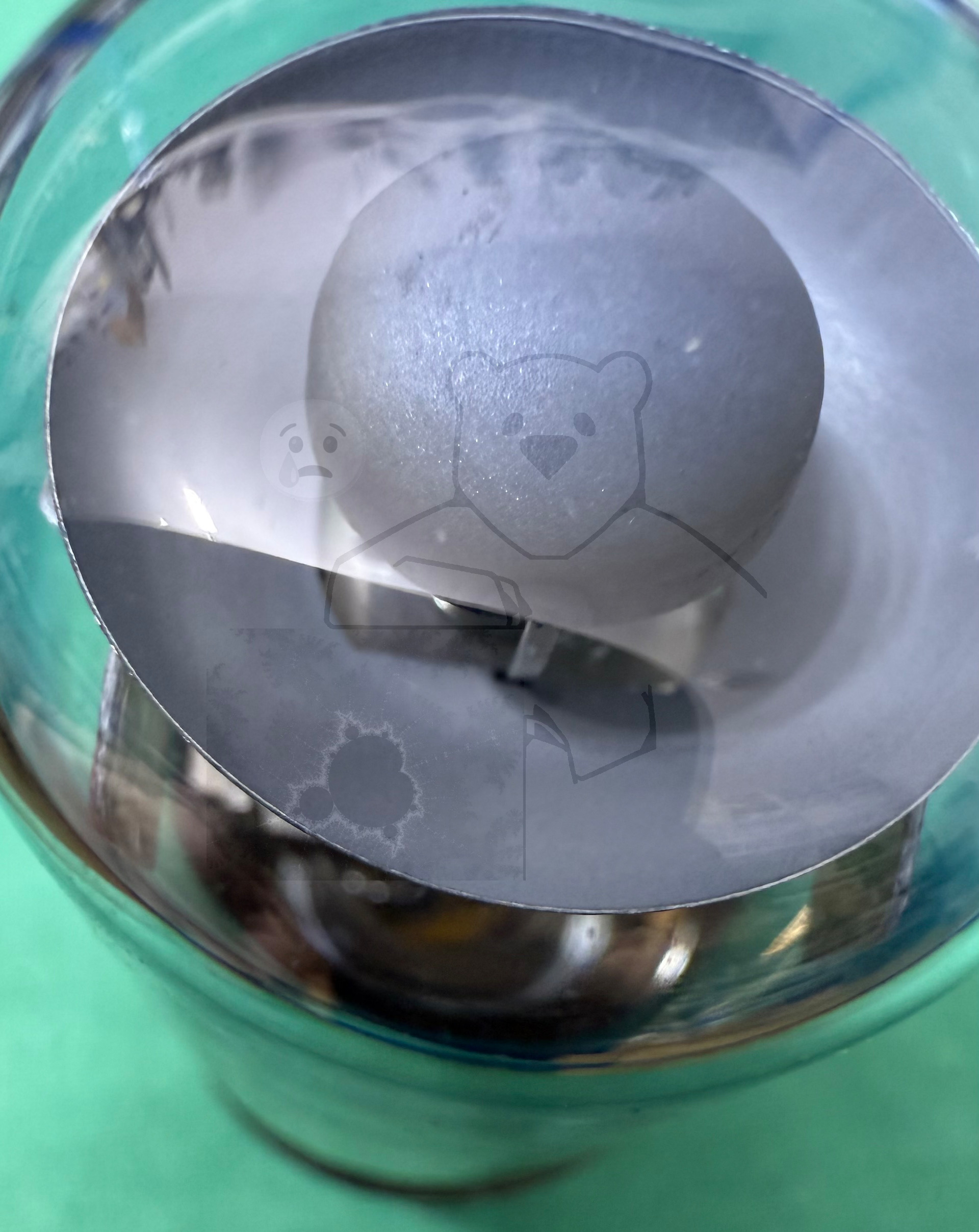

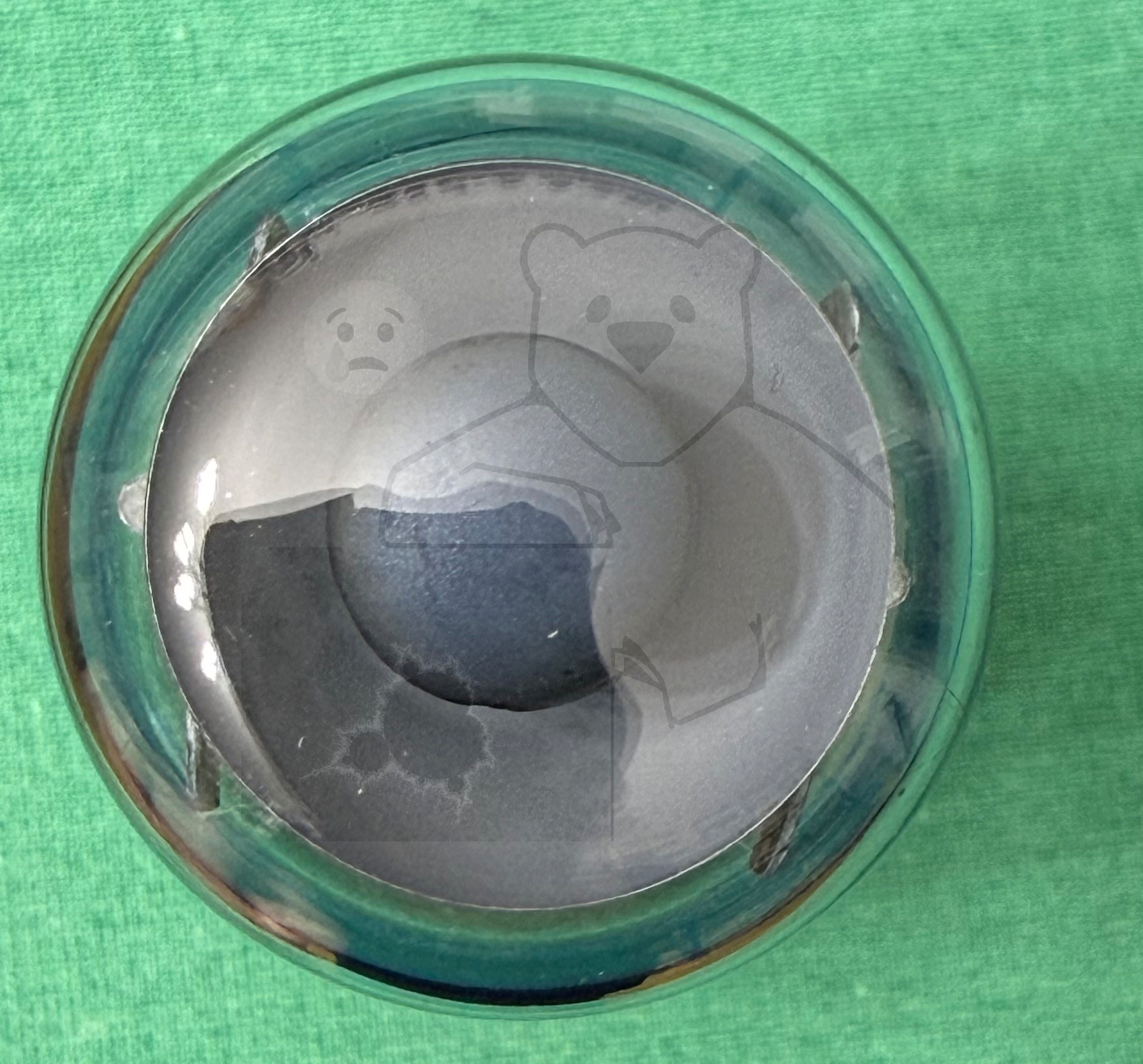

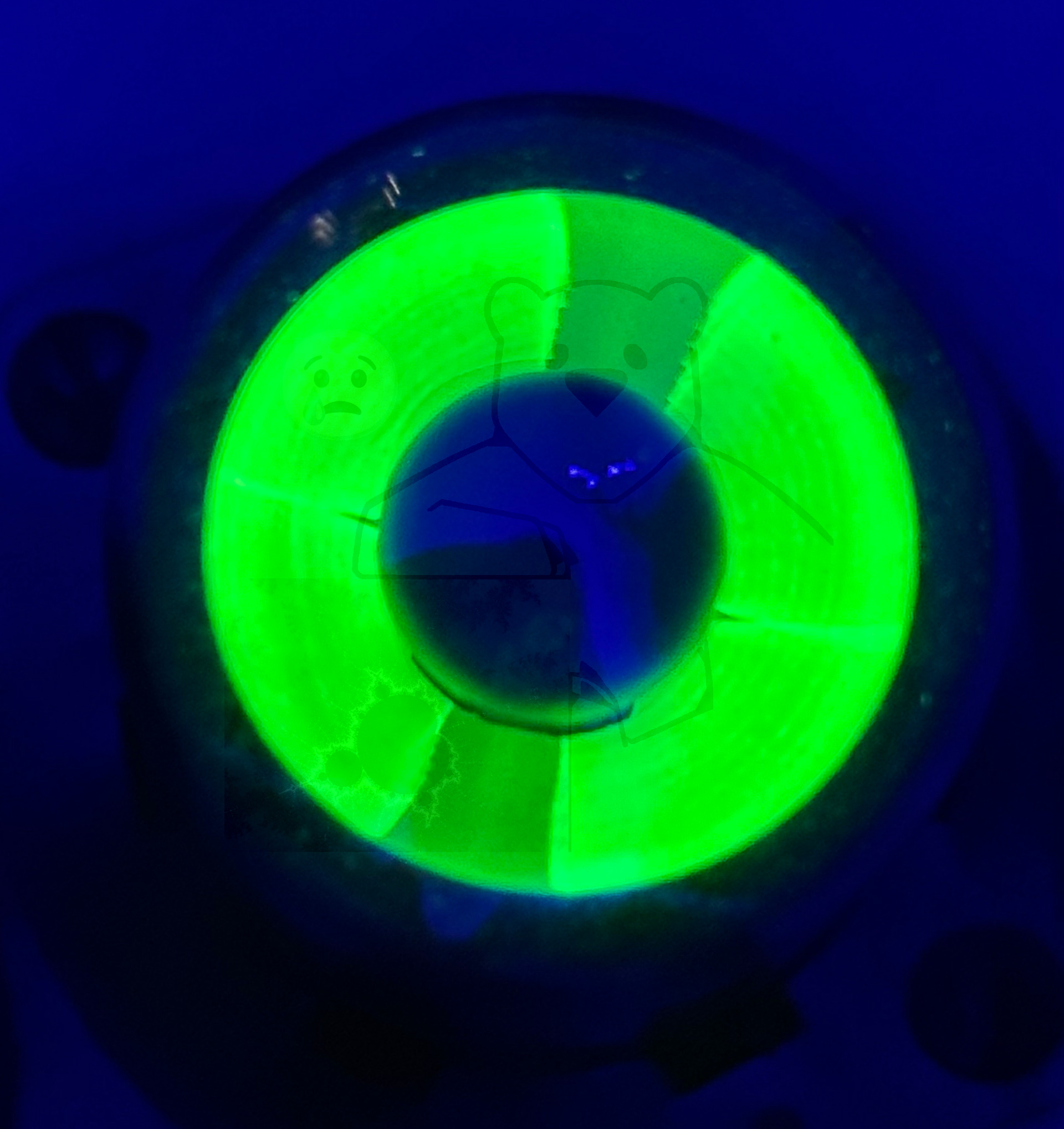

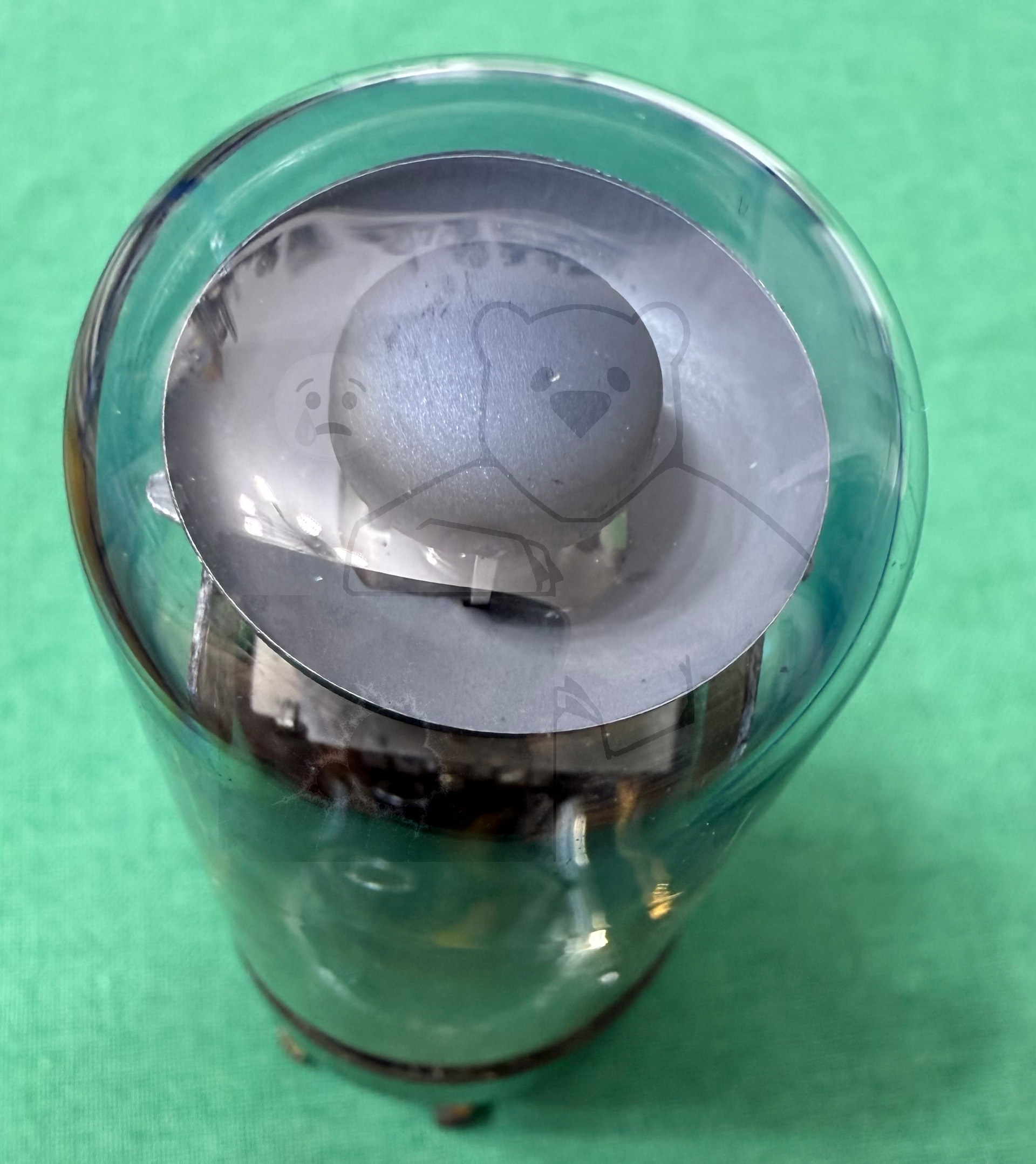

Daten und Bilder der Röhre: AM2

🔎 Beschreibung der Röhre: AM2 Inventarnummer: 03515

Name	→ AM2 📺 Mit Video
Vergleichsname	4697
Hersteller	→ Valvo
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	312
Ätz- Produktionscode
Serien Nummer

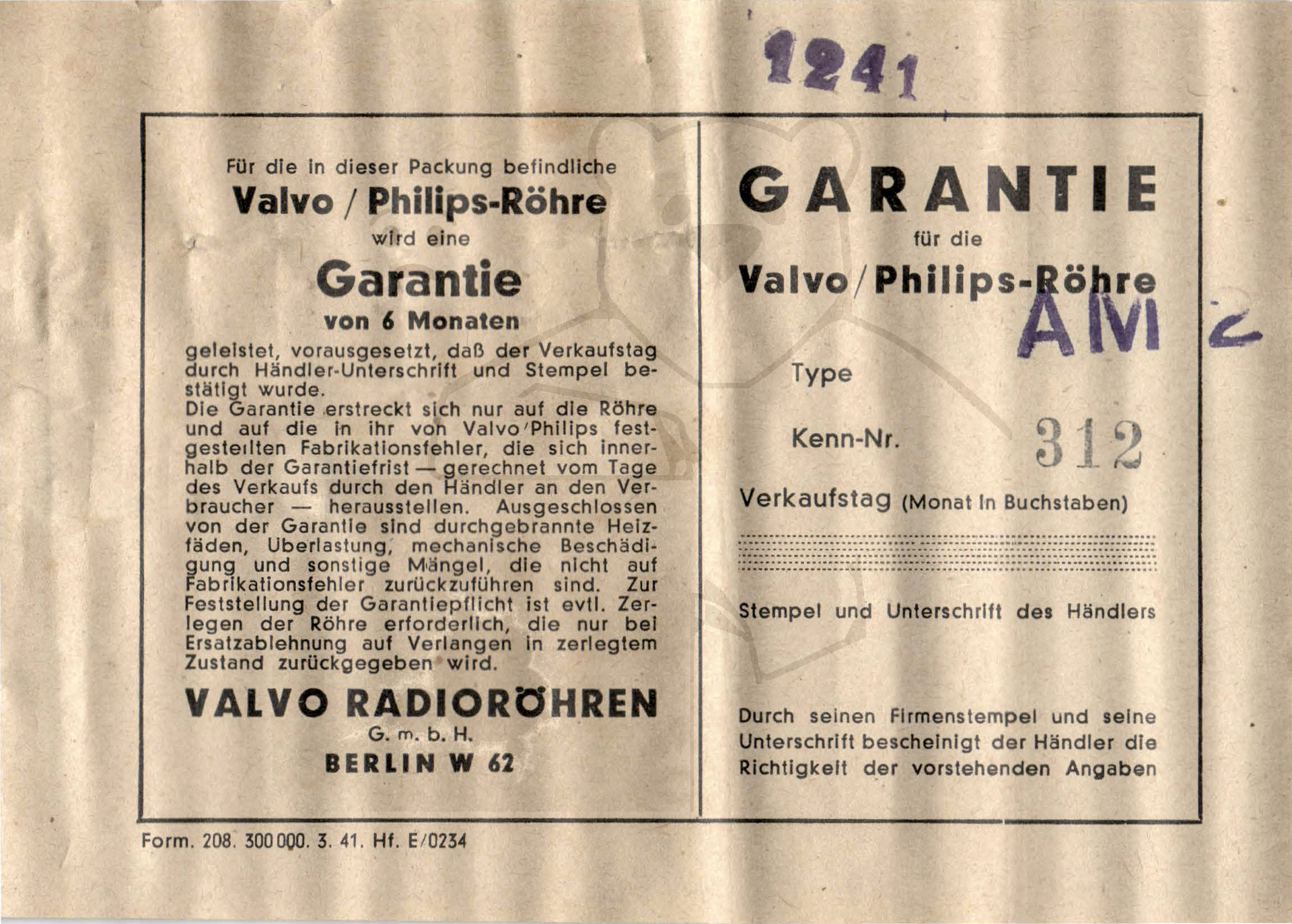

Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S112

🔎 Beschreibung der Systeme für die Röhre: AM2

	System 1	System 2
Kathode	4	4
Gitter 1	6	5
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm		7
Heizung	2, 3	2, 3
Abschirmung
Funktion	→ Triode, Allgemein	→ Magisches Auge

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der AM2

Bildquelle: Philips Datenblatt

🔎 YouTube Video zu AM2

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/Z4Qh2lqk3q0 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 YouTube Video zu AM2

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/fRp-vYHLFvw (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AM2
Anwendung AM2.pdf (226 kB)
Pruefkarte AM2 - Funke W19 Roehrenpruefer.pdf (180 kB)
Pruefkarte AM2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
