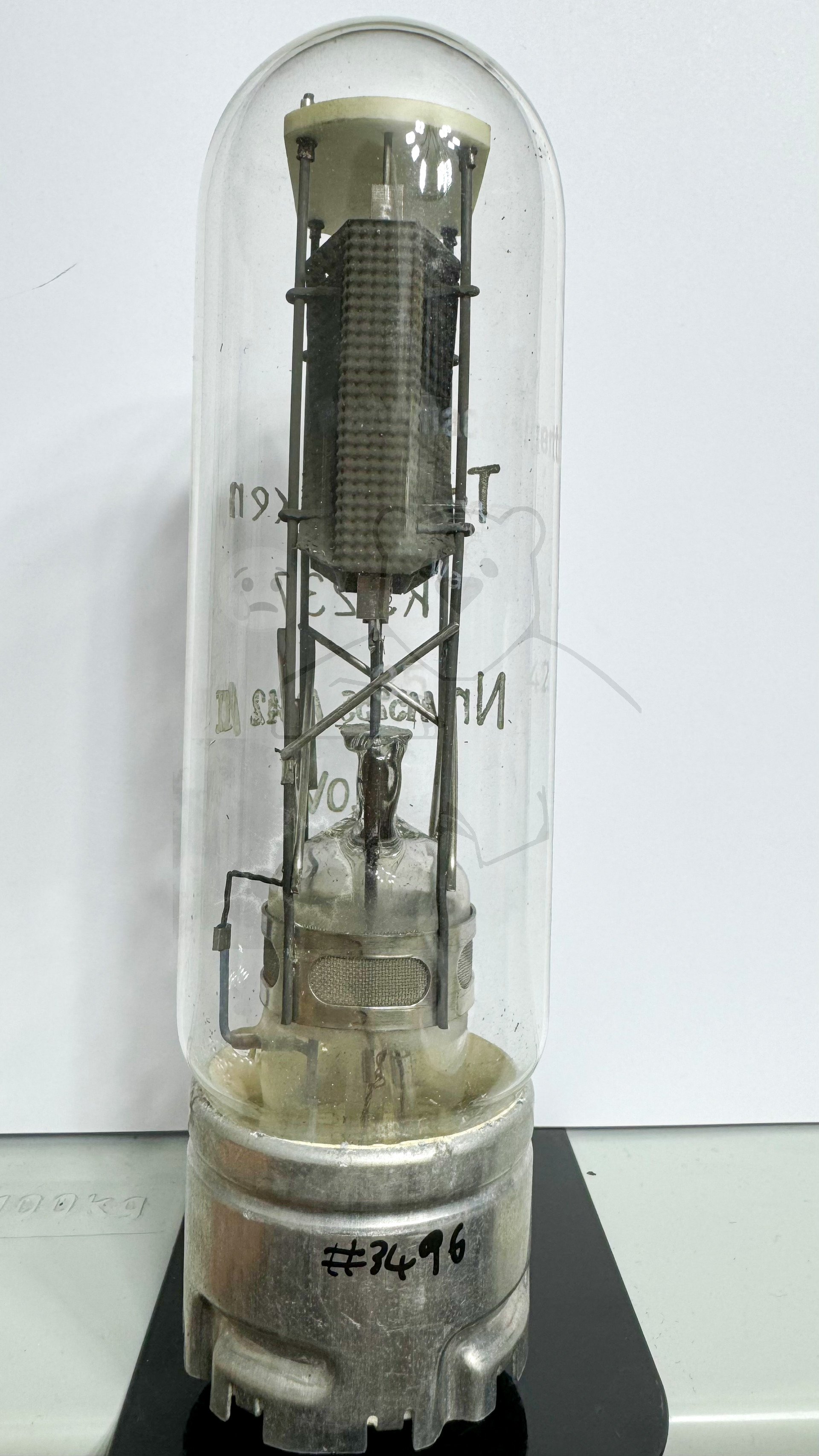

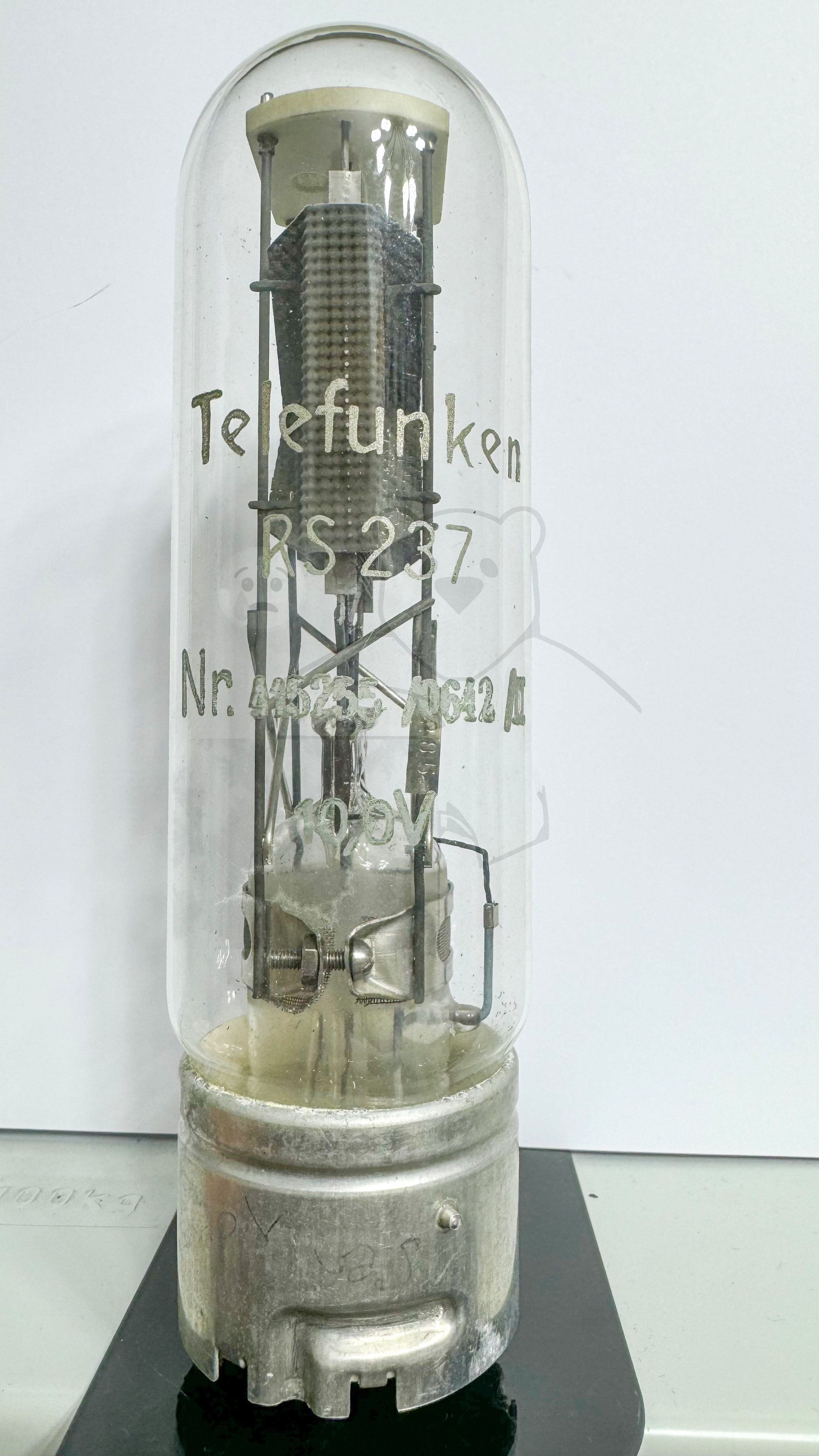

Daten und Bilder der Röhre: RS237

🔎 Beschreibung der Röhre: RS237 Inventarnummer: 03496

Name	→ RS237
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	10
Heizstrom (Ampère)	3,3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Bajonettsockel, 4pol. → Liste aller Röhren mit: Bajonettsockel, 4pol.
Informationen Röhrentyp

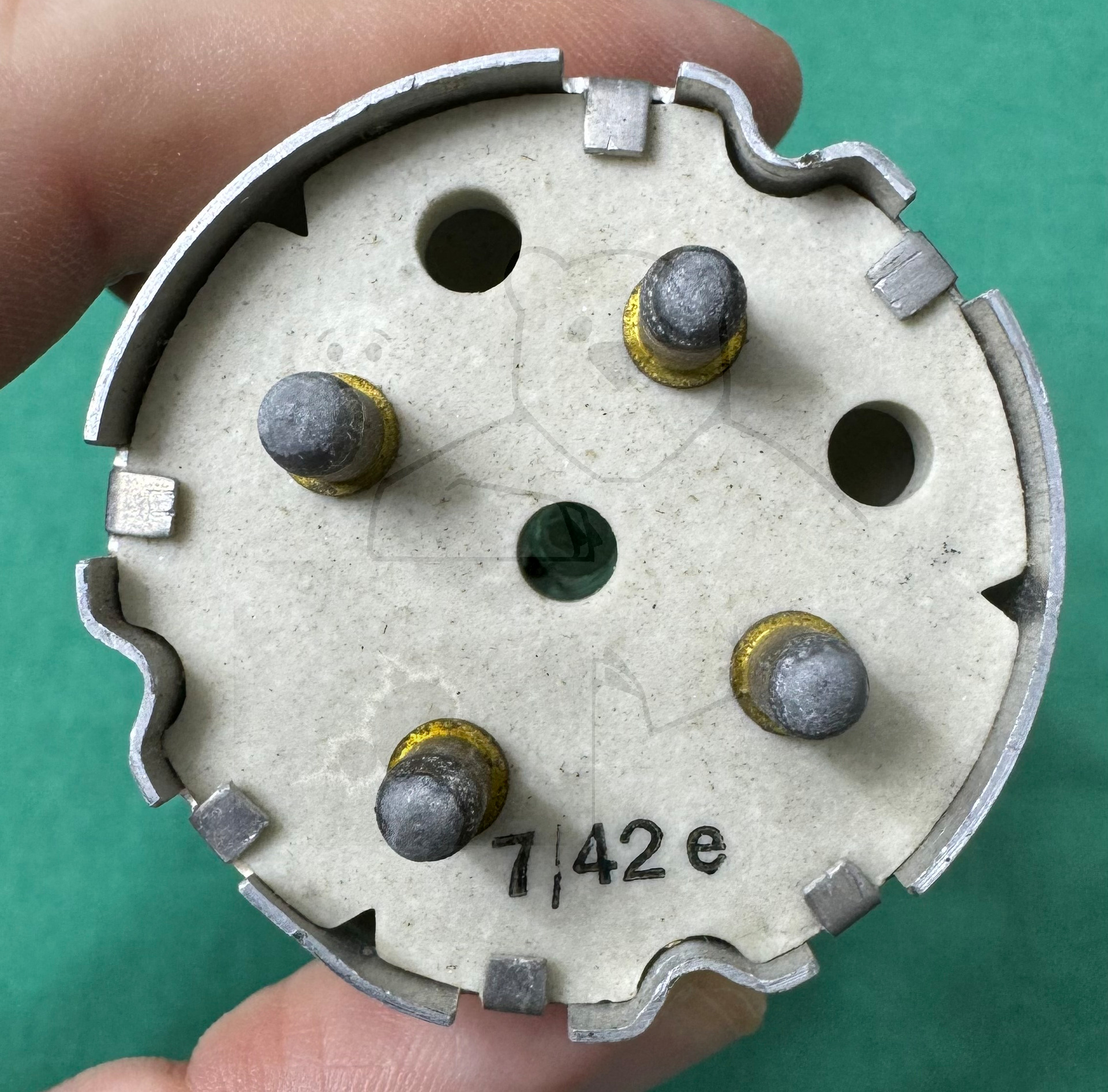

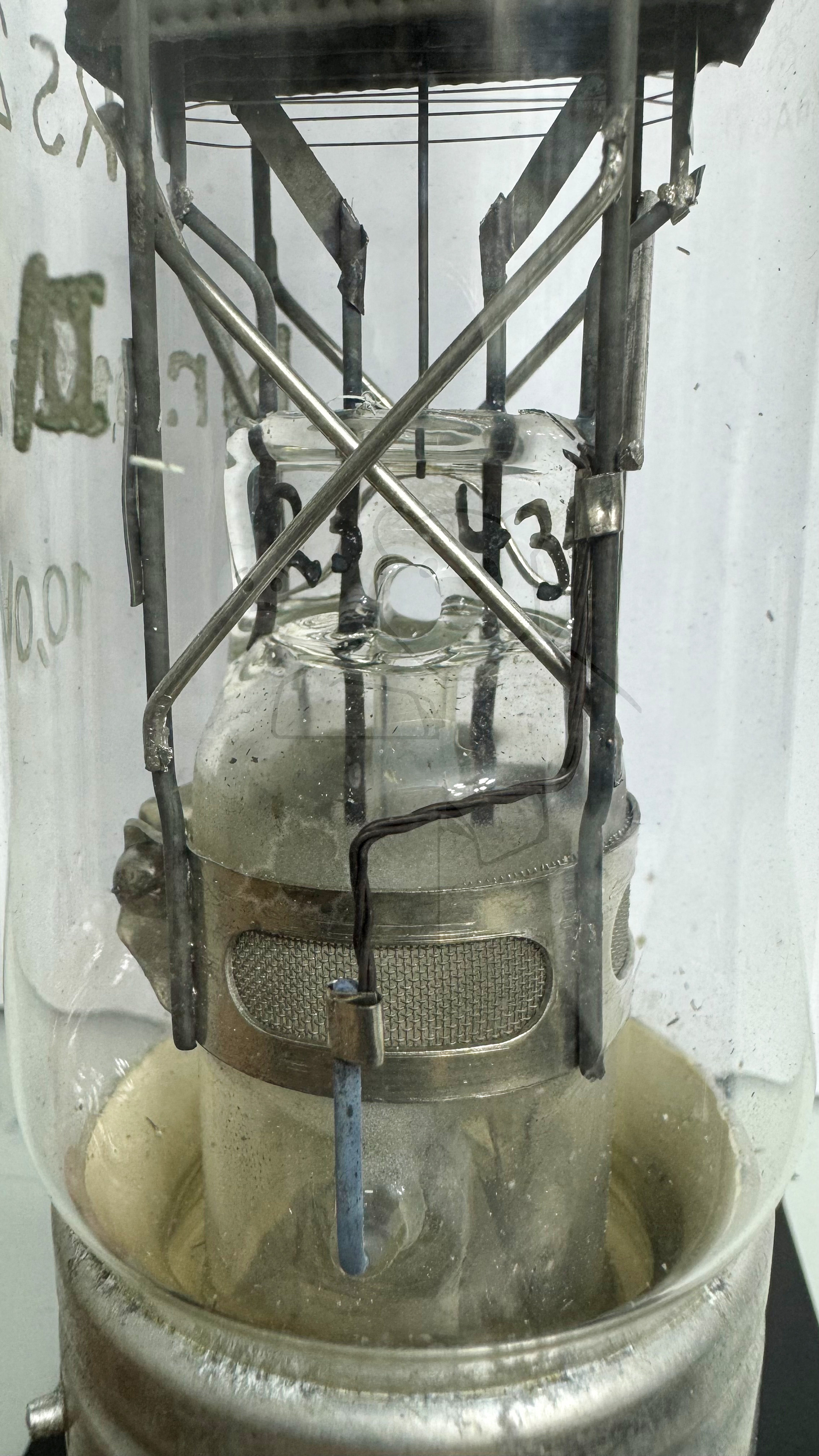

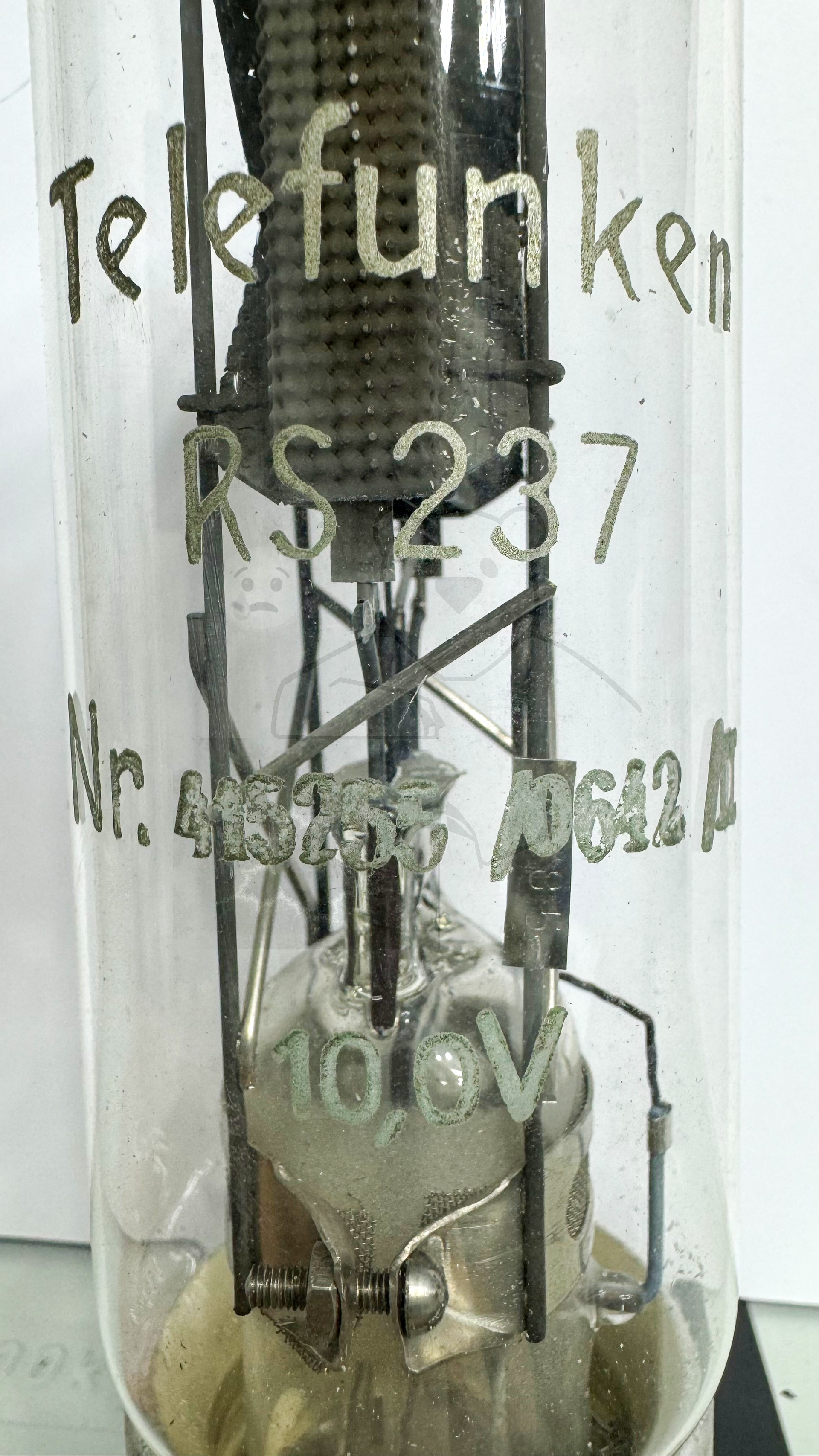

Informationen	In der Röhre: 23 43 Aufdruck am Sockel: 7/42e
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	415255/0642/II
Verpackung
Getestet	Luft gezogen, Heizfaden verbrannt
Hoheitszeichen	Wehrmacht, Hakenkreuz, WaA617, 35 42 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L25a

🔎 Beschreibung der Systeme für die Röhre: RS237

	System 1
Kathode	f
Gitter 1	g1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RS237

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RS237
Datenblatt RS237 Telefunken.pdf (870 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
