đ Beschreibung der Röhre: EAA11 Inventarnummer: 03493
| Name | â EAA11 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,35 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 222 |
| Ătz- Produktionscode | BH |
| Serien Nummer | B.zw.00 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S110a |
đ Beschreibung der Systeme fĂŒr die Röhre: EAA11
| System 1 | System 2 | |
| Kathode | 7 | 4 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | â Demodulator |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EAA11
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EAA11
Datenblatt EAA11 Telefunken.pdf (63 kB)
Pruefkarte EAA11 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte EB41 EAA11 - Funke W19 Roehrenpruefer.pdf (154 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EAA11

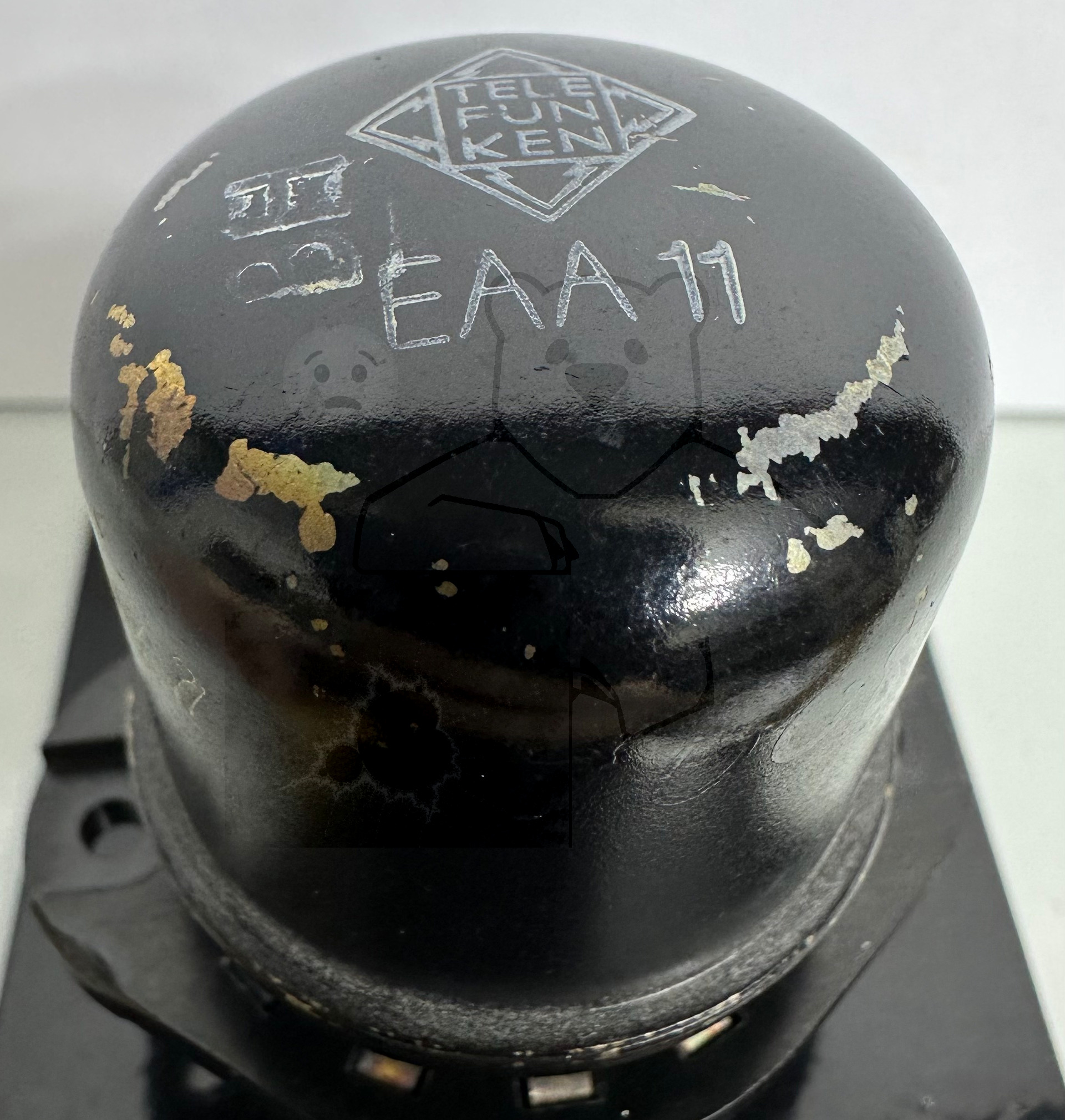

Röhre EAA11 #3493 Bild 1

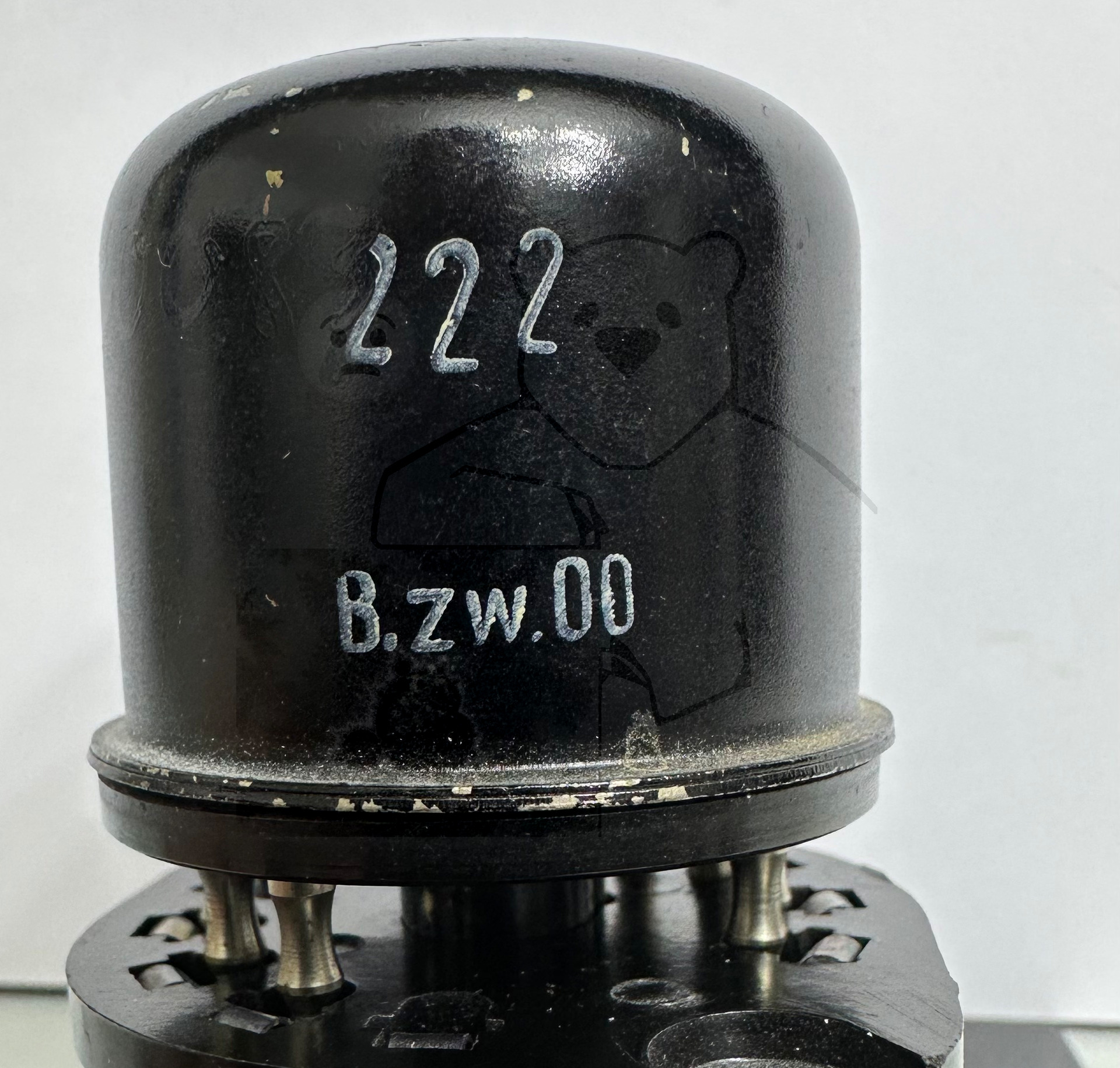

Röhre EAA11 #3493 Bild 2
