đ Beschreibung der Röhre: EBF15 Inventarnummer: 03484
| Name | â EBF15 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,47 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 485 |
| Ătz- Produktionscode | |
| Serien Nummer | B.rn.00 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S110a |
đ Beschreibung der Systeme fĂŒr die Röhre: EBF15
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 7 | |
| Gitter 2 | 6 | |
| Gitter 3 | 8 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 4 |
| Anode 2 | 5 | |
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | â Breitbandverstaerker, Pentode |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EBF15
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EBF15
Pruefkarte EBF15 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte EBF15 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte EBF15 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EBF15
Röhre EBF15 #3484 Bild 1

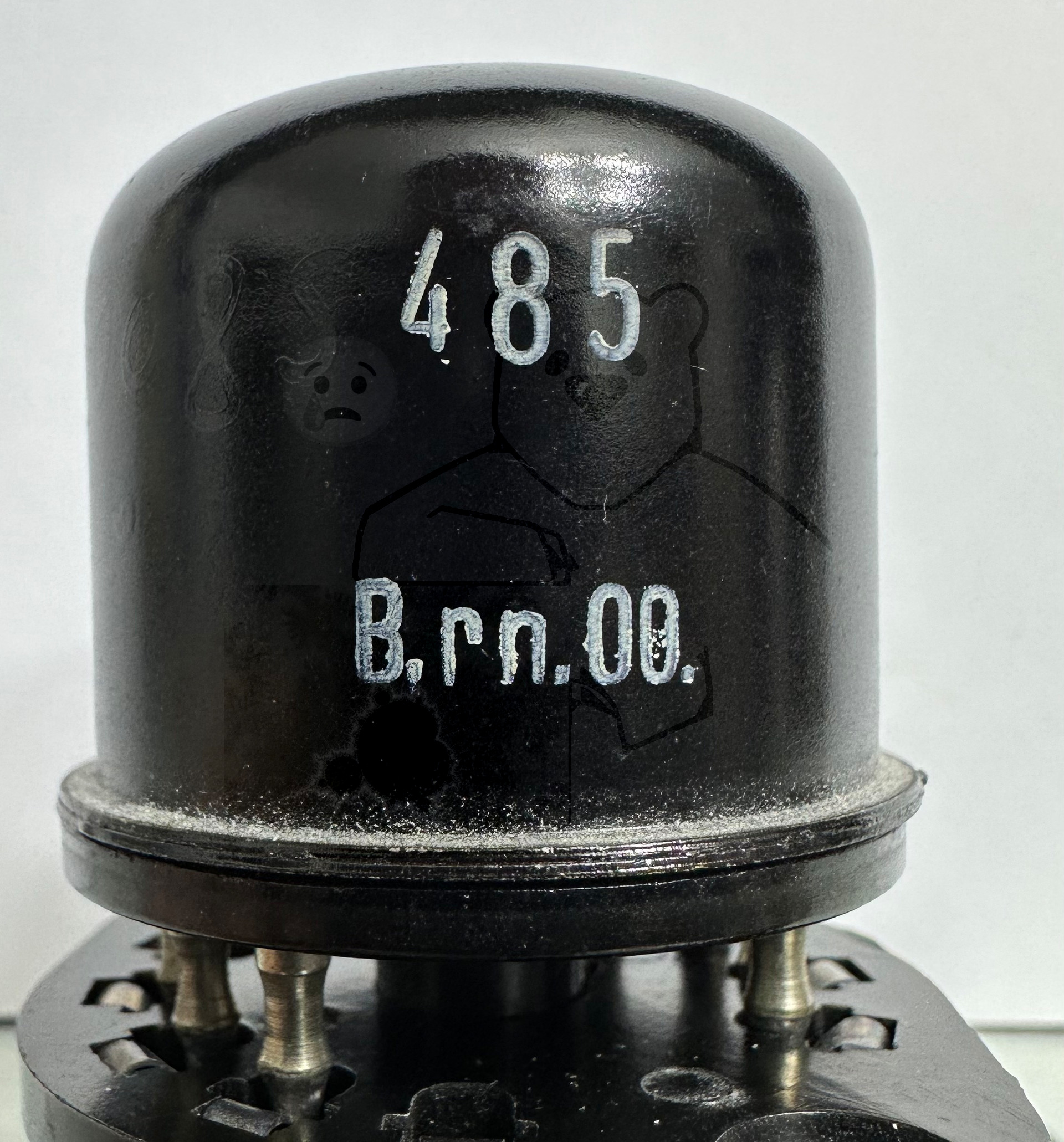

Röhre EBF15 #3484 Bild 2
