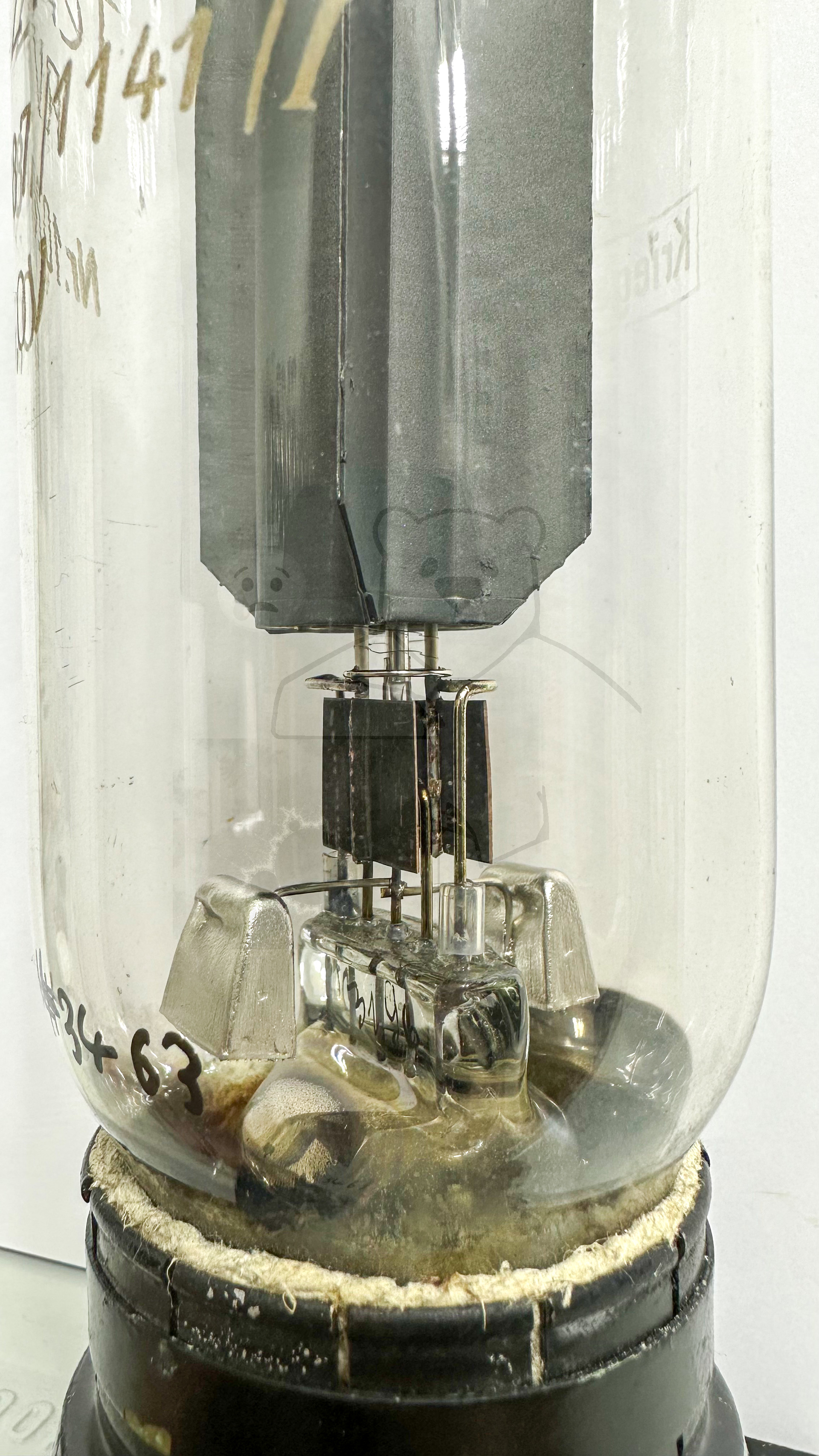

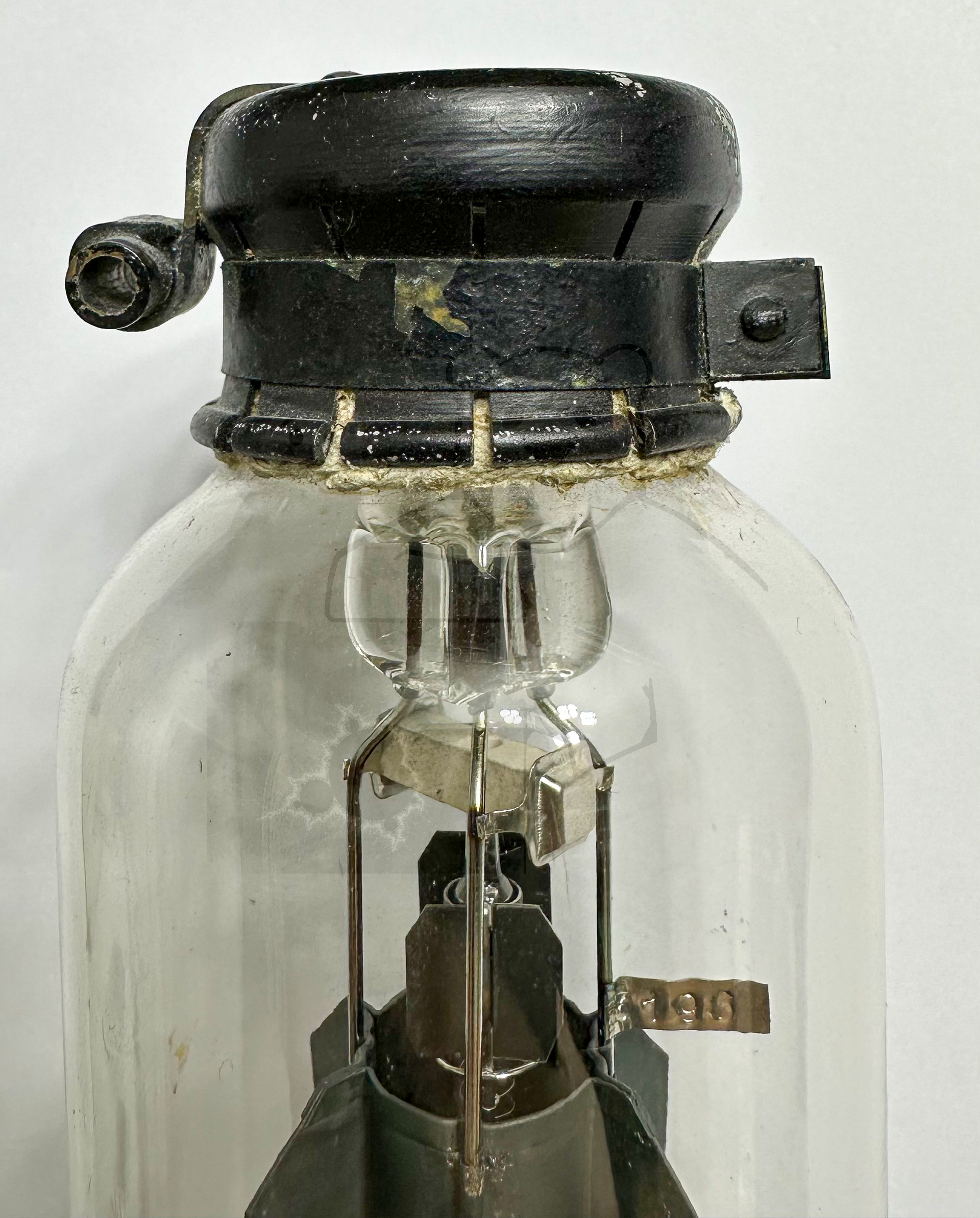

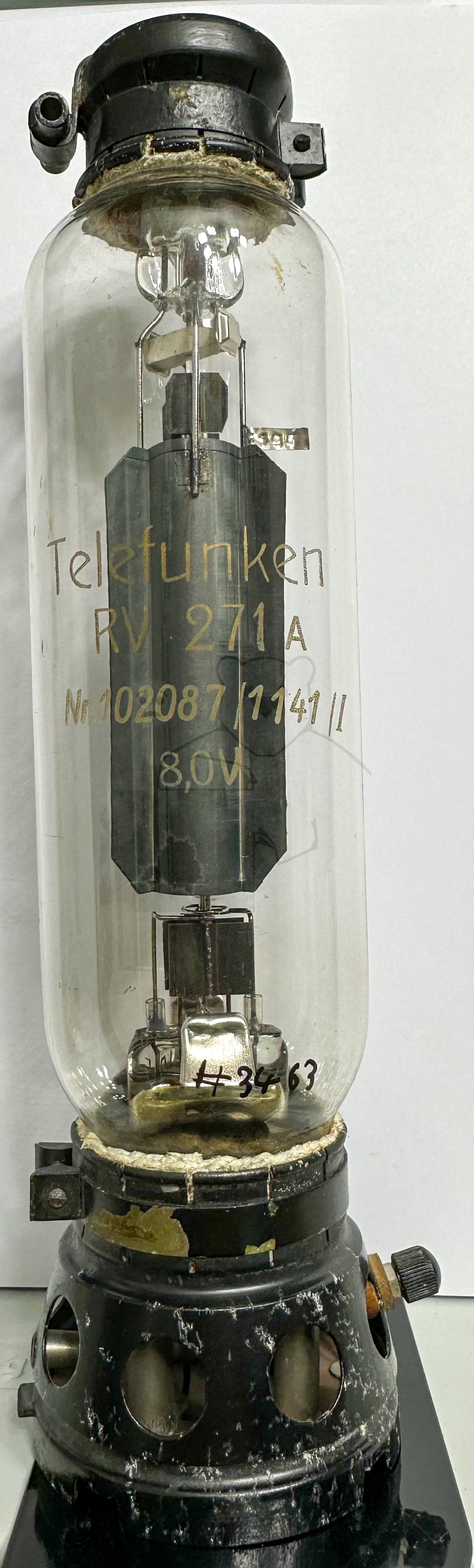

Daten und Bilder der Röhre: RV271 a

🔎 Beschreibung der Röhre: RV271 a Inventarnummer: 03463

Name	→ RV271 a 📺 Mit Video
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	8
Heizstrom (Ampère)	1,5
Art der Heizung	Indirekt

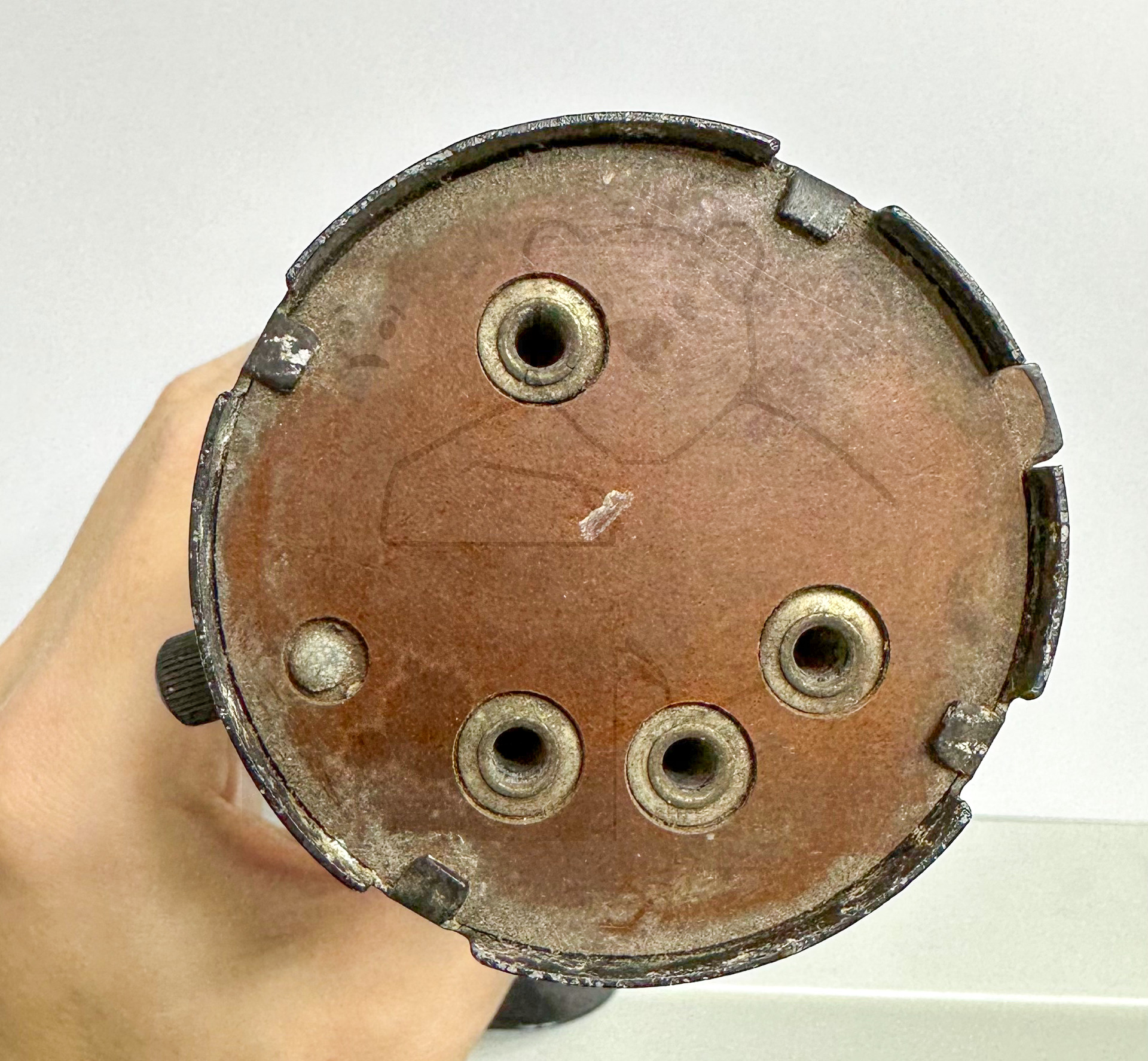

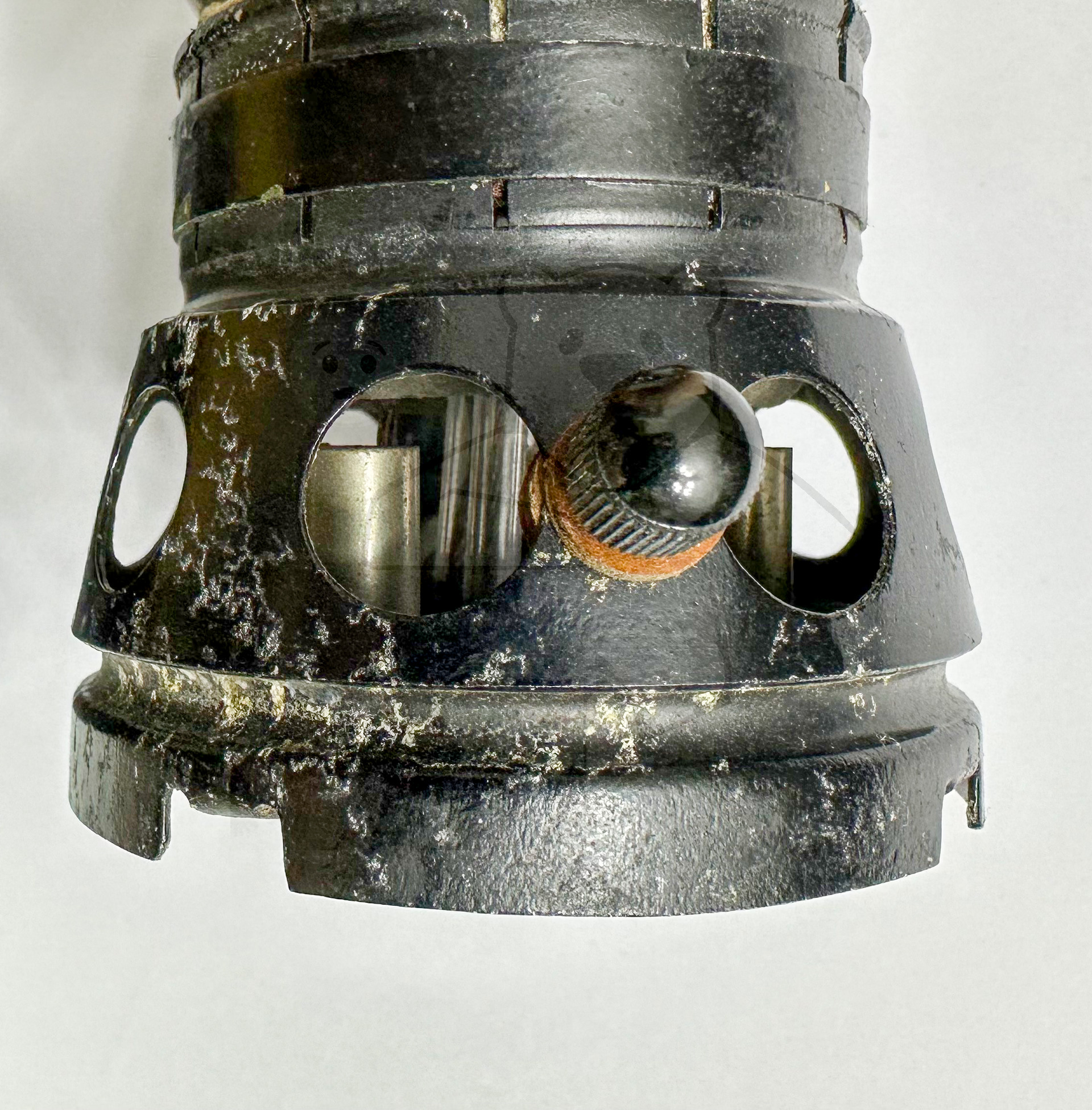

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 4pol. (4 Buchsen) → Liste aller Röhren mit: Telefunkensockel, 4pol. (4 Buchsen)
Informationen Röhrentyp
Informationen	In der Röhre: 3190
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	102087/1141/I
Verpackung

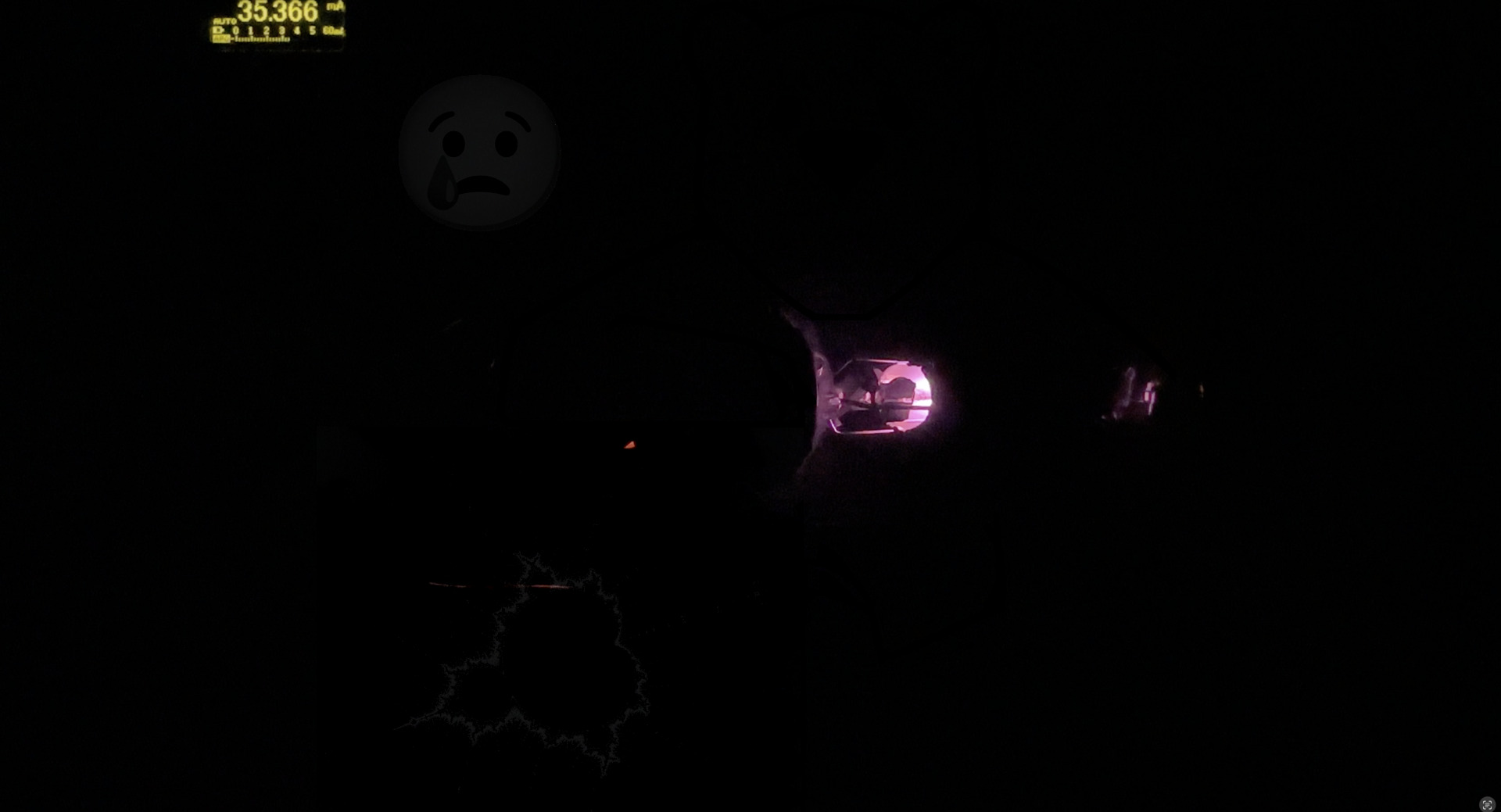

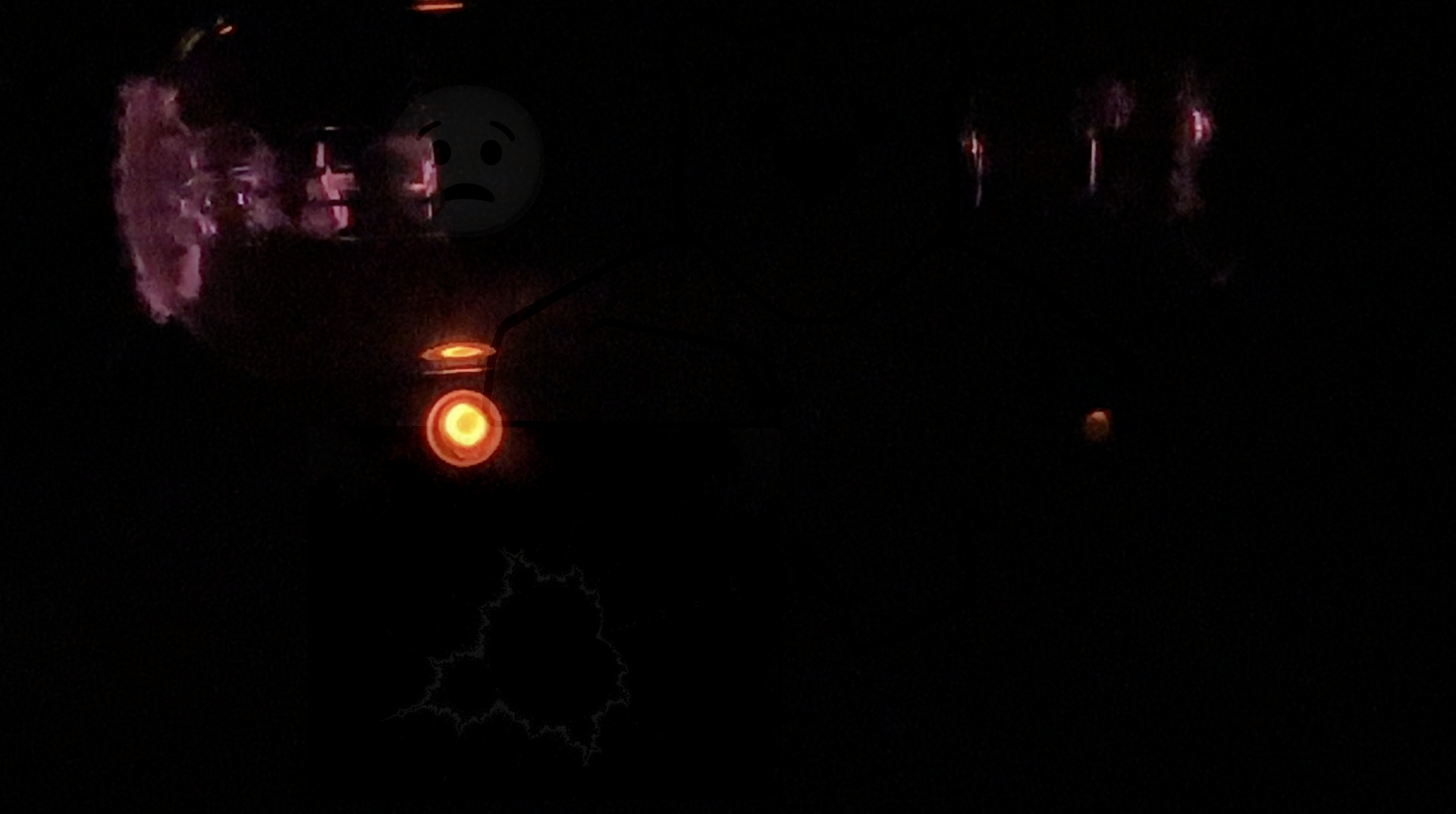

Getestet	Röhre hat Luft gezogen und ist unbrauchbar.
Hoheitszeichen	Kriegsmarine Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L25

🔎 Beschreibung der Systeme für die Röhre: RV271 a

	System 1
Kathode	Seitenbuchse
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	Seitenbuchse
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RV271 a

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RV271 a

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/X1jj-giWgWY (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RV271 a
Datenblatt RV271A Telefunken.pdf (89 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
