Daten und Bilder der Röhre: 304TL

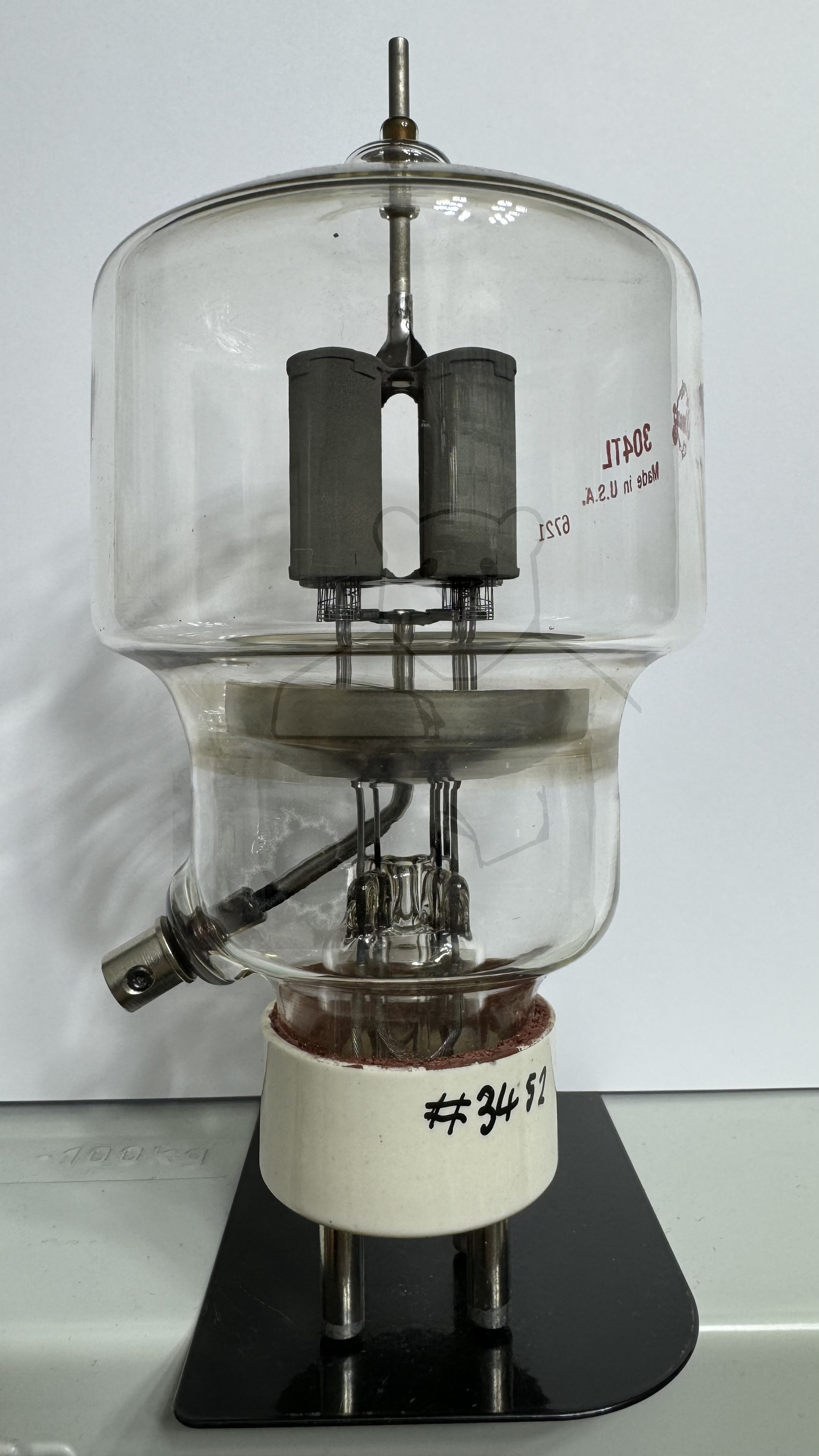

🔎 Beschreibung der Röhre: 304TL Inventarnummer: 03452

Name	→ 304TL
Vergleichsname	VT-129
Hersteller	→ Eimac
Heizspannung (Volt)	5 oder 10
Heizstrom (Ampère)	25 oder 12,5
Art der Heizung	Direkt

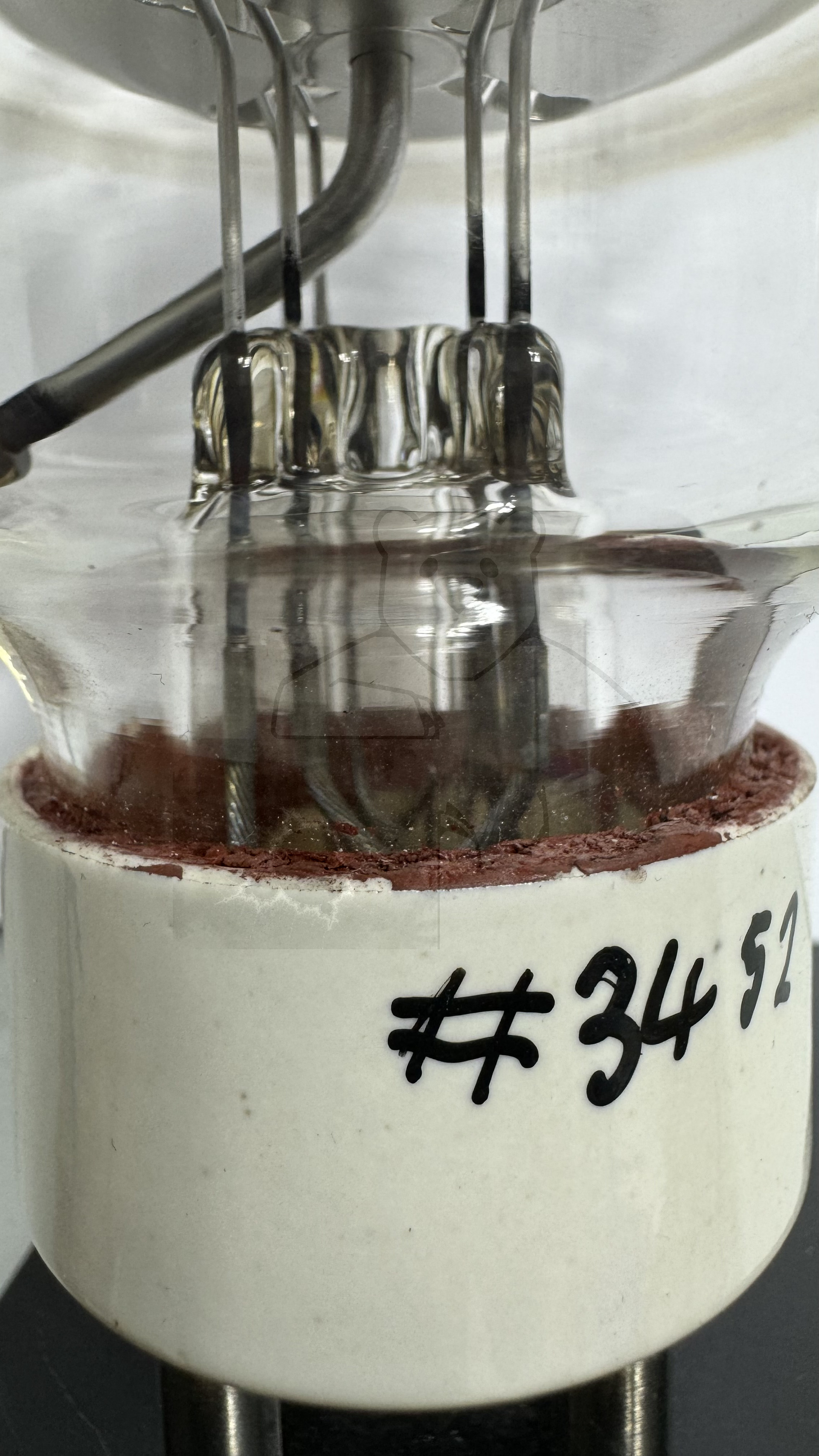

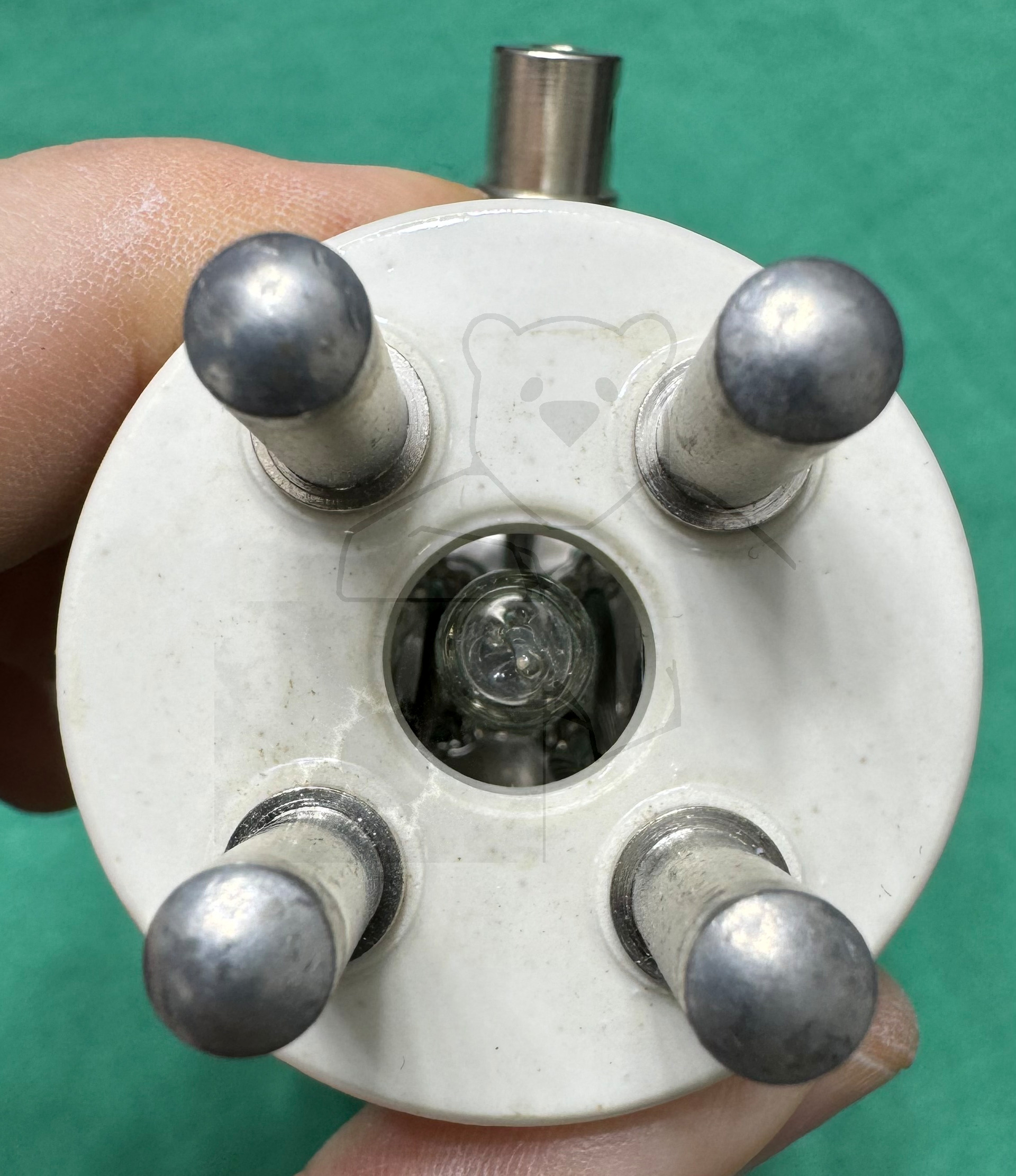

Röhren mit Sockel	→ Informationen zum Sockel: USA, Spezial, 4pol. → Liste aller Röhren mit: USA, Spezial, 4pol.
Informationen Röhrentyp	Die Röhre kann mit 5V oder 10V beheizt werden, je nach Beschaltung der Heizung.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	6721
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L13a

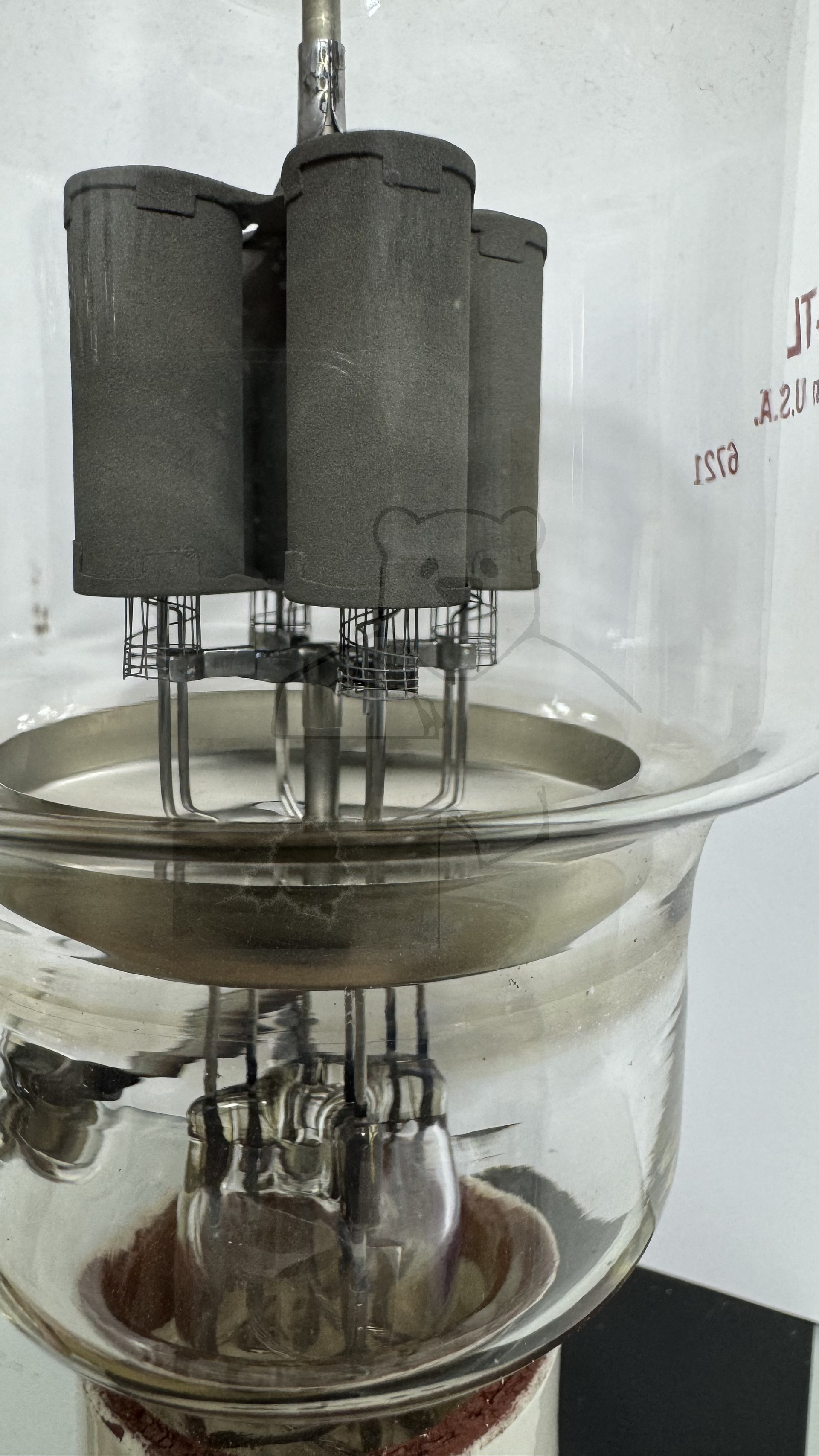

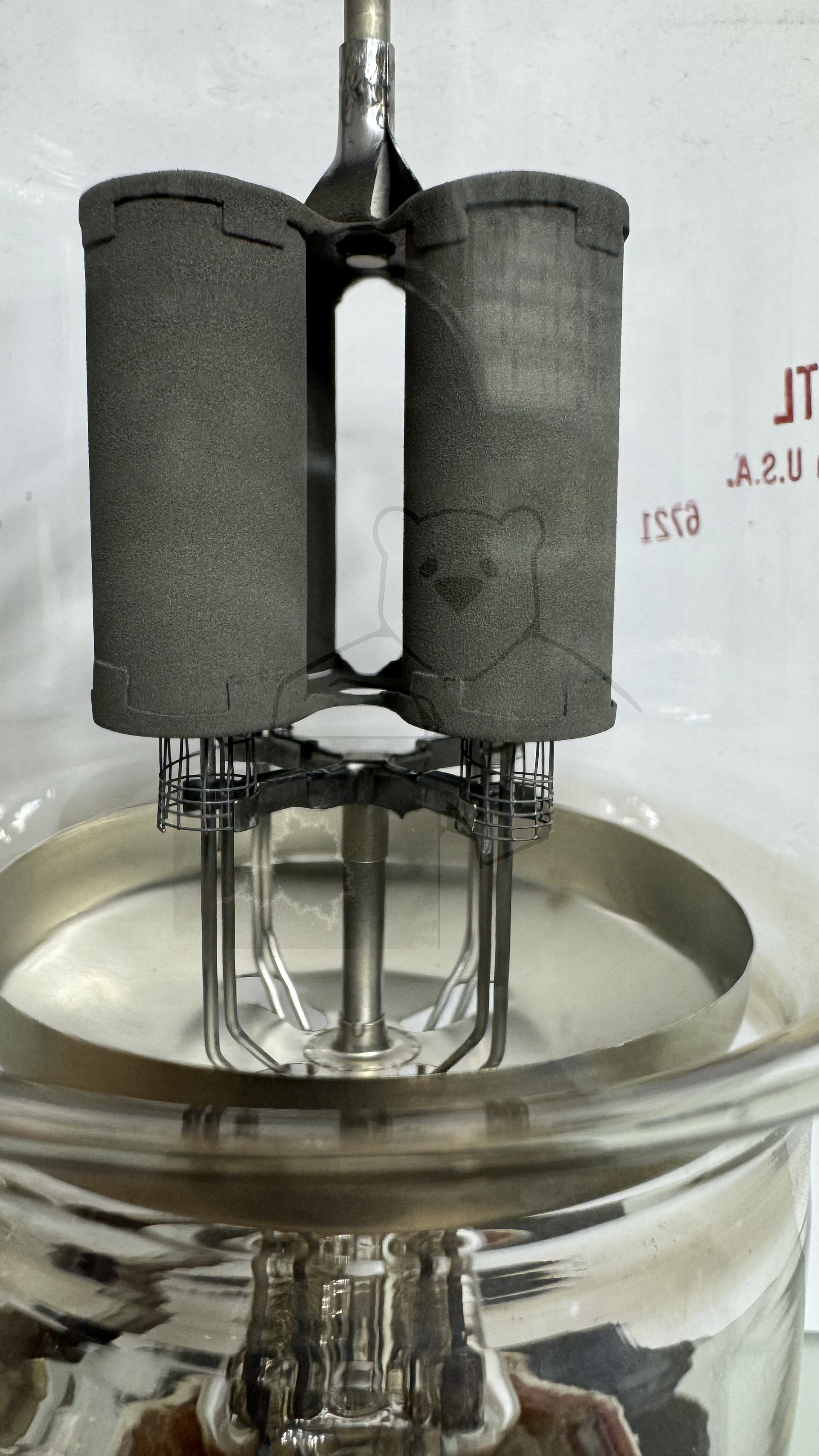

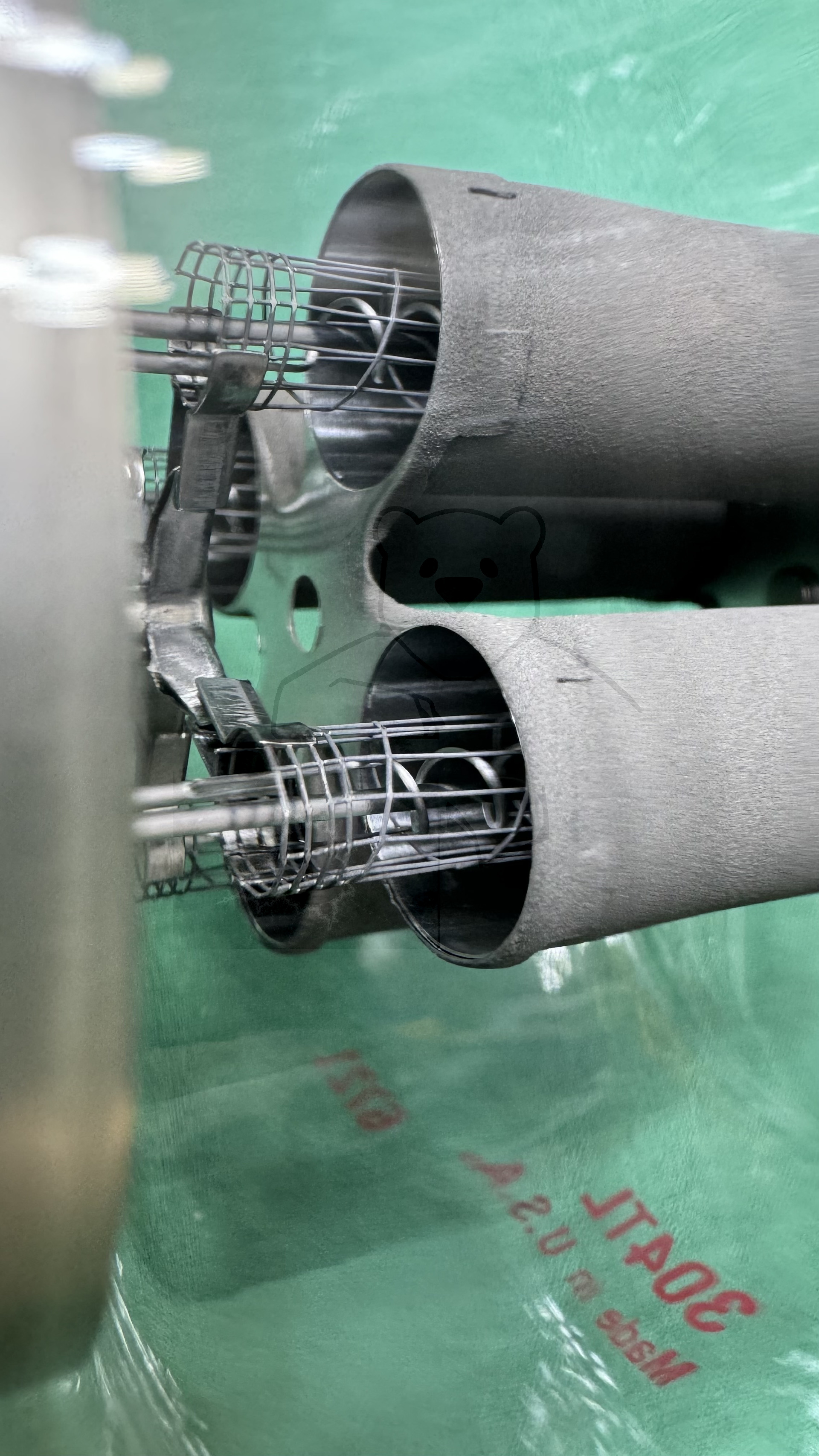

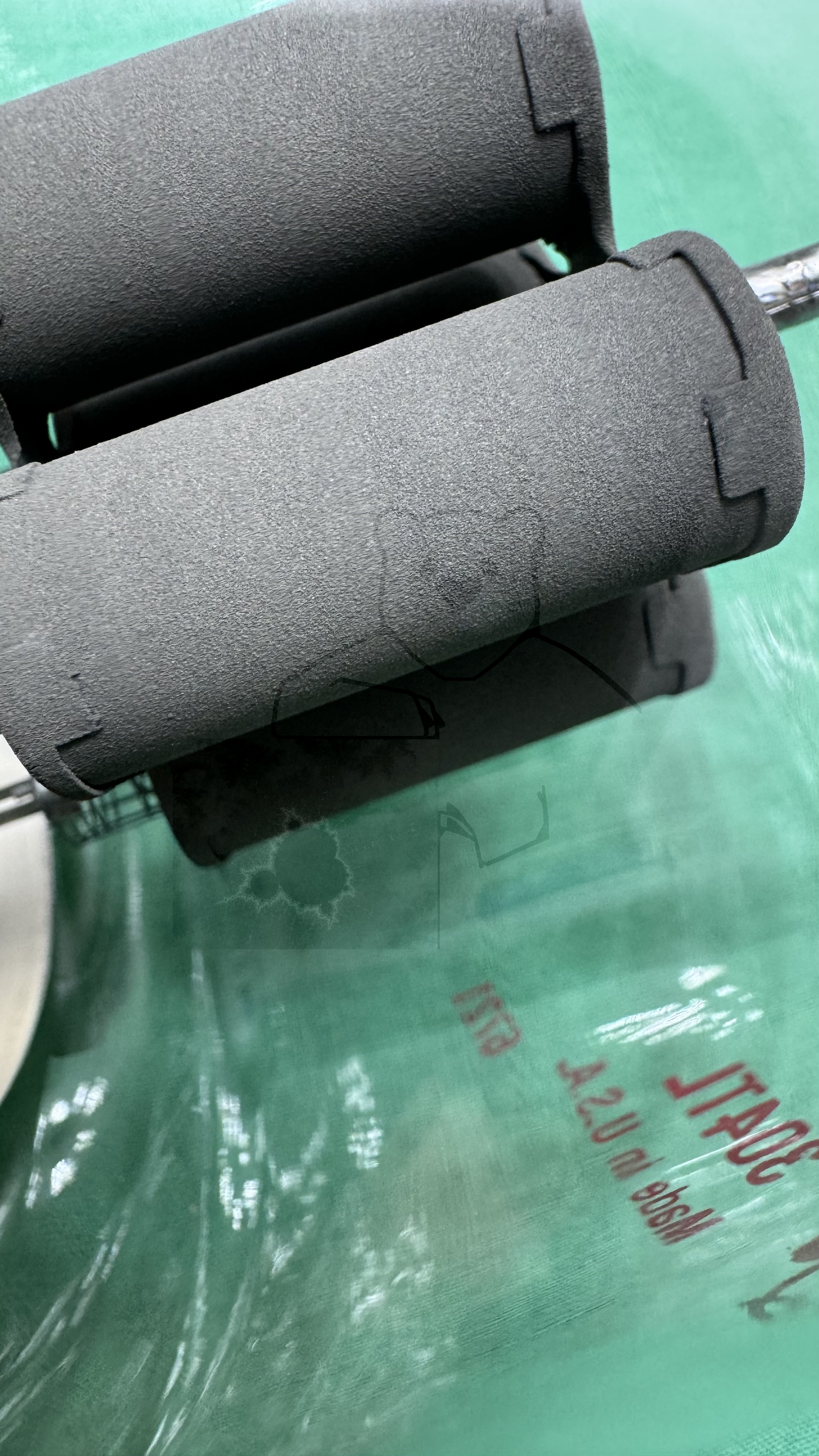

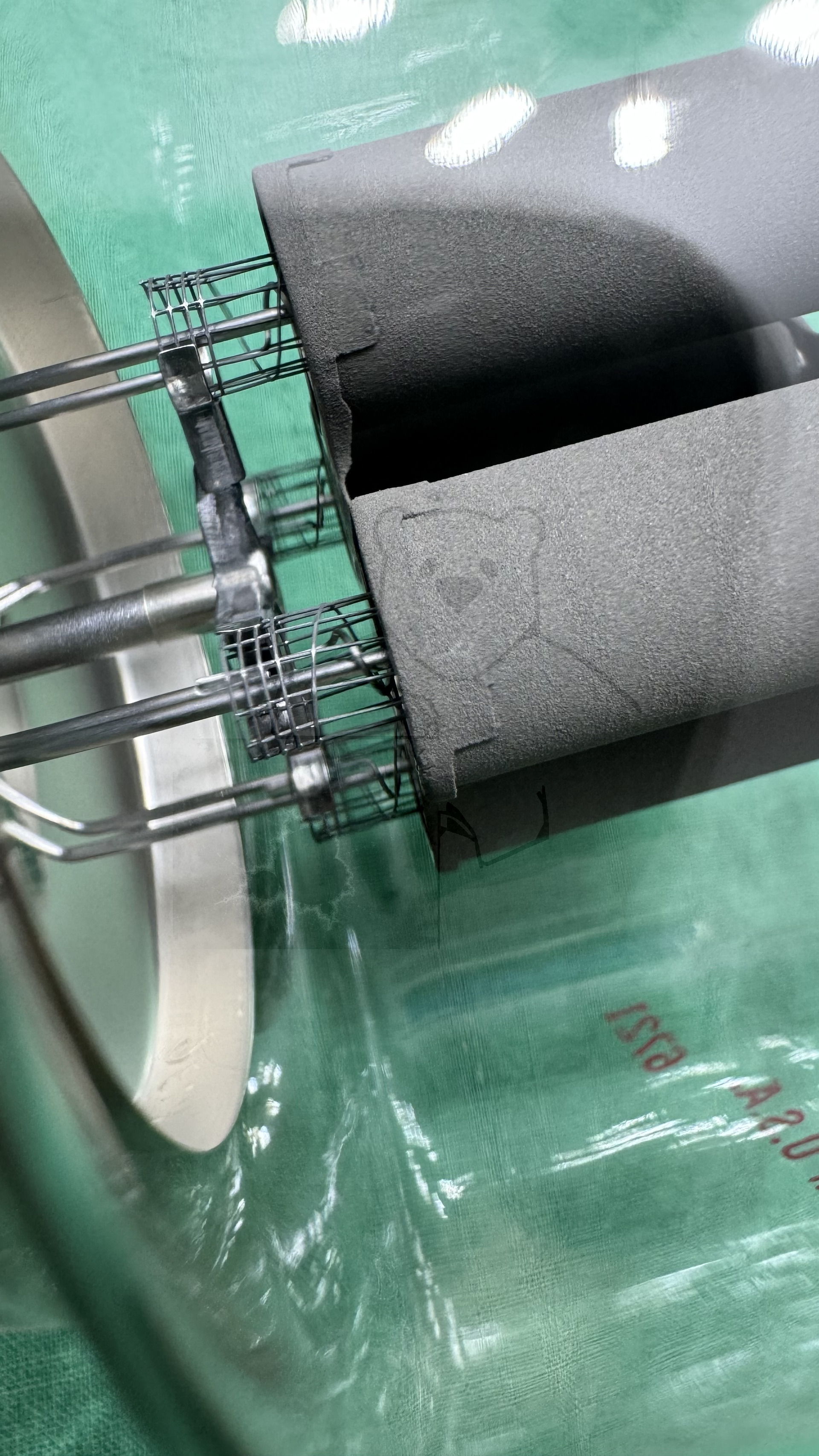

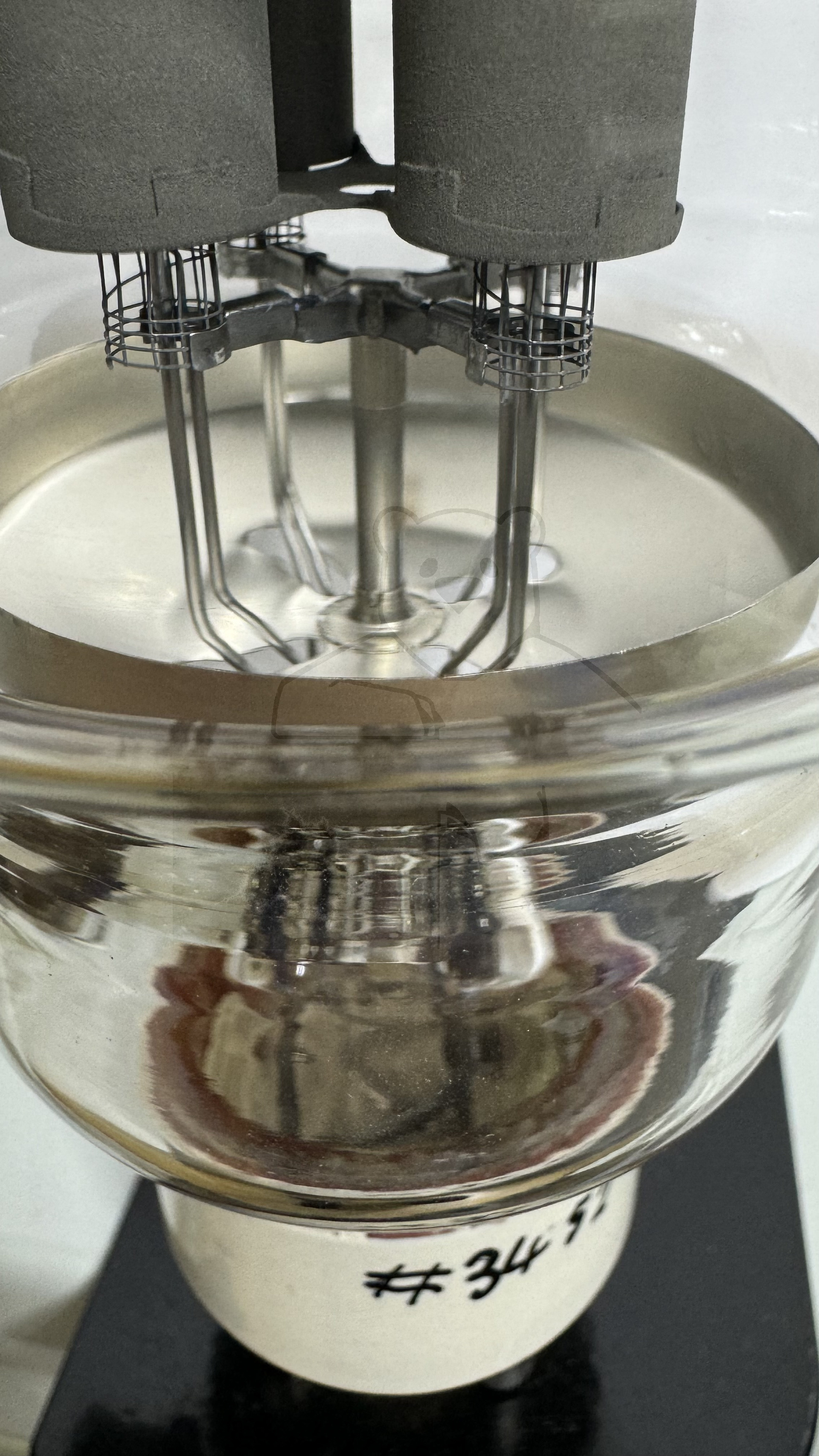

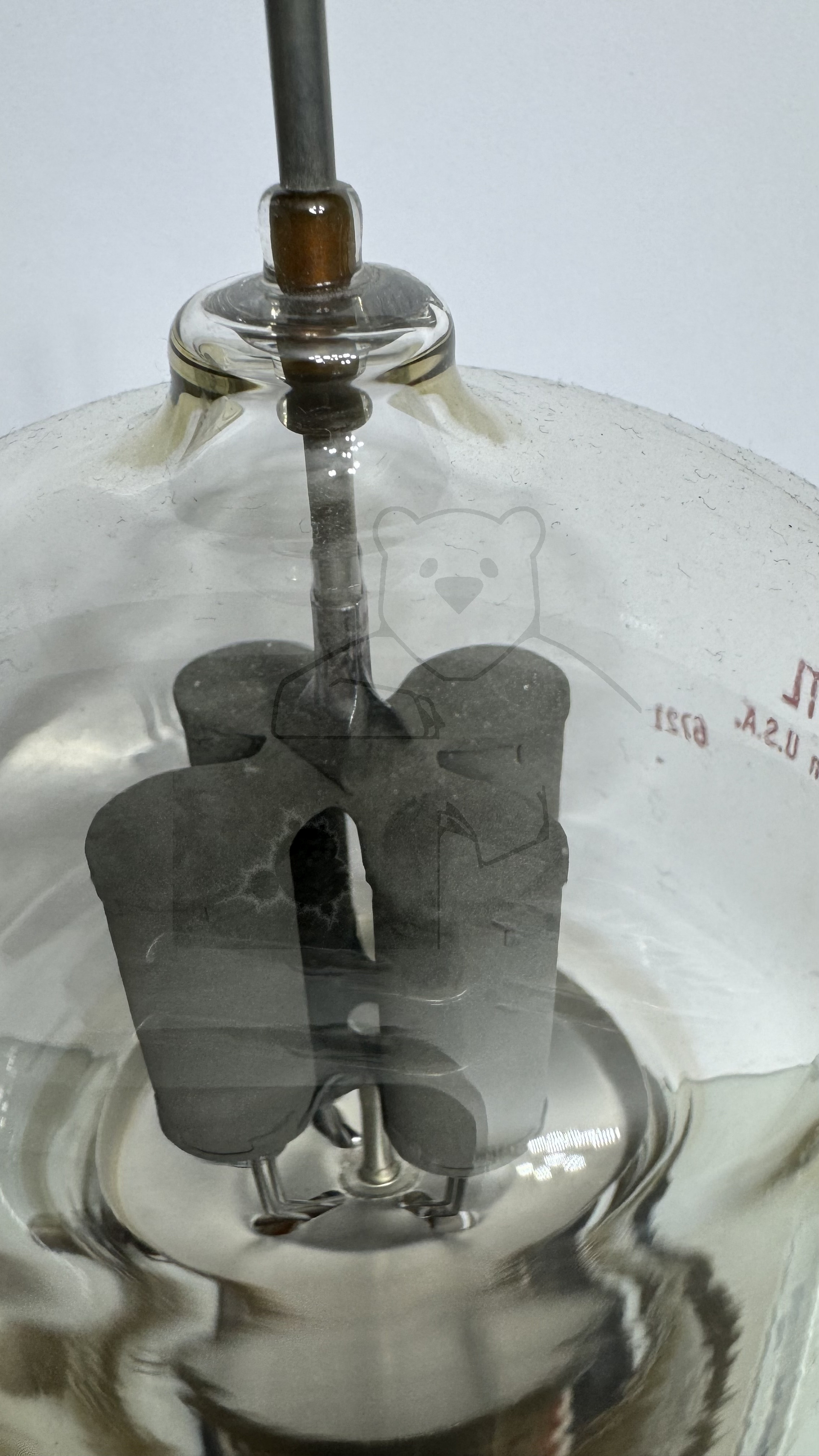

🔎 Beschreibung der Systeme für die Röhre: 304TL

	System 1
Kathode	1, 4

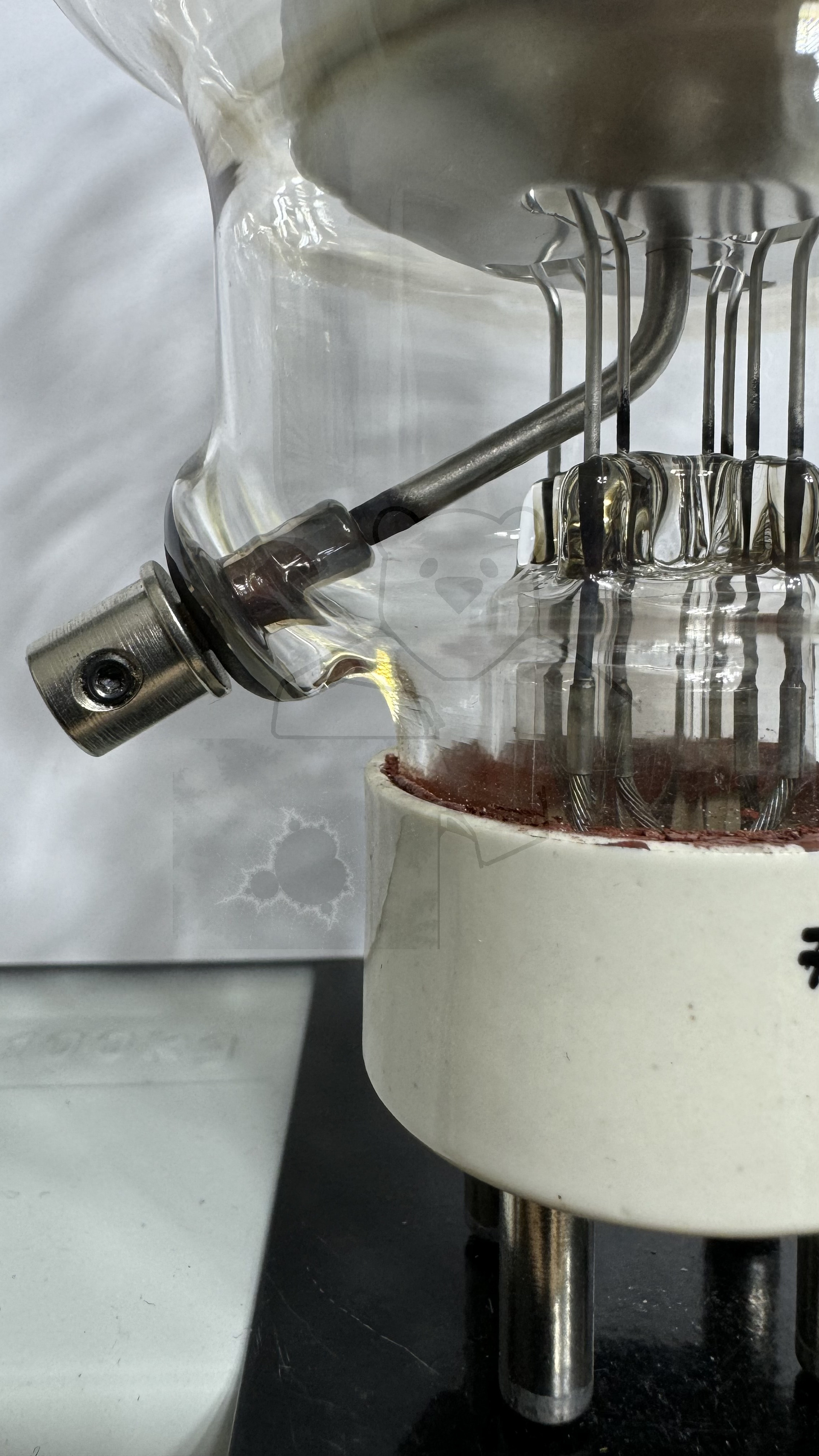

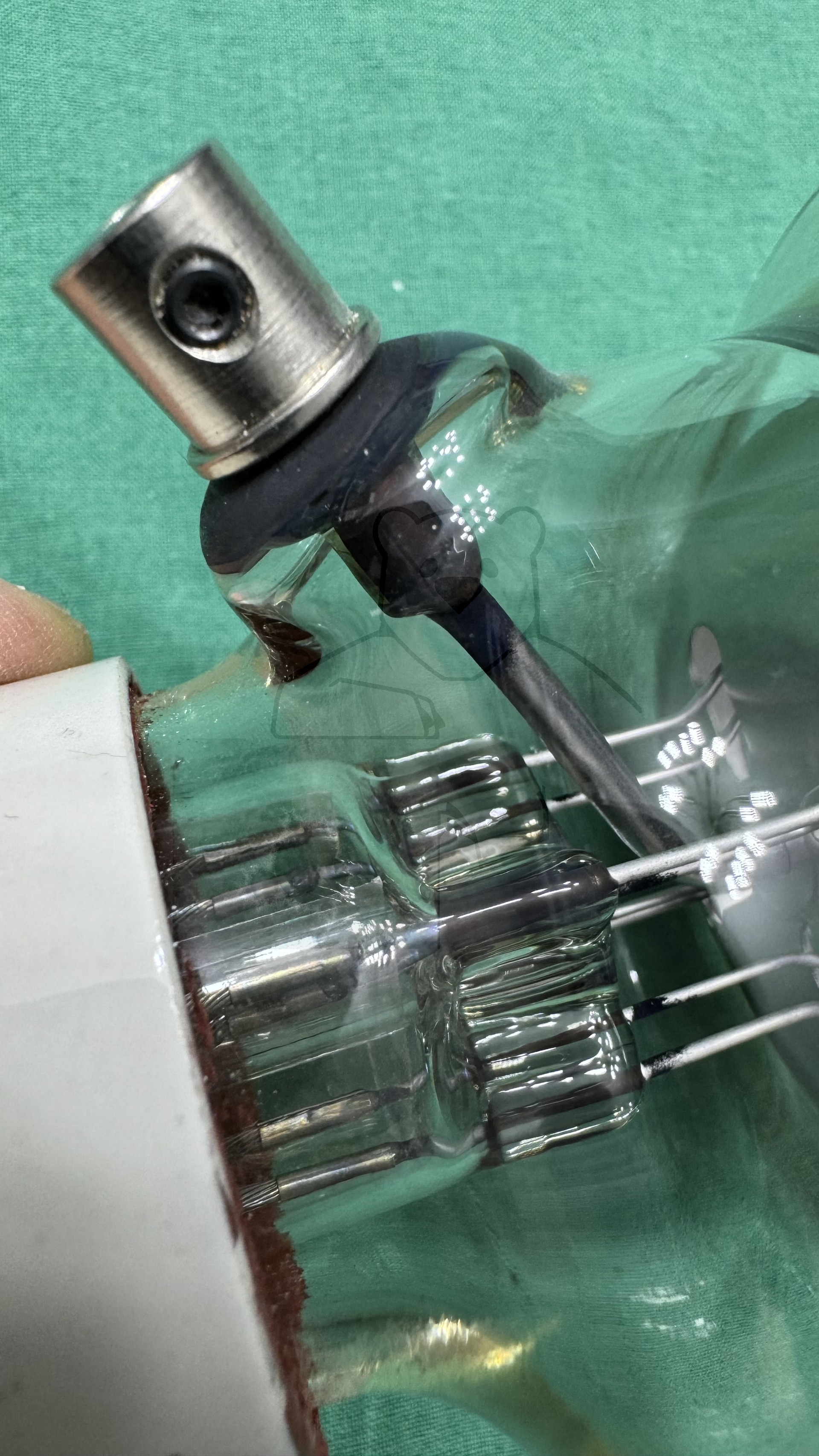

Gitter 1	Seitenanschluss
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 2 und 3, 4
Abschirmung
Funktion	→ Oszillator / Modulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

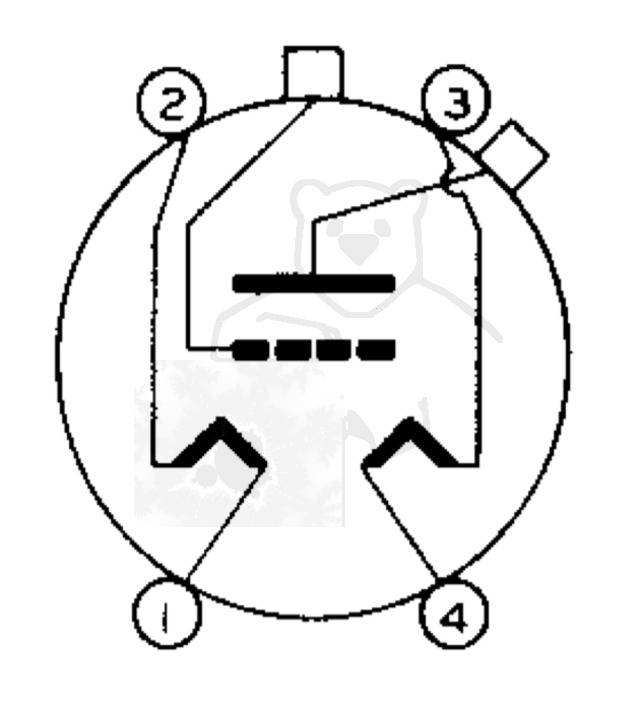

🔎 Sockelschaltung der 304TL

Bildquelle: Eimac Datenblatt

🔎 Datenblätter zur Röhre: 304TL
Datenblatt 304TL Eimac Version 1.pdf (534 kB)
Datenblatt 304TL Eimac Version 2 [www.tubedata.info].pdf (781 kB)
