Daten und Bilder der Röhre: RS1009

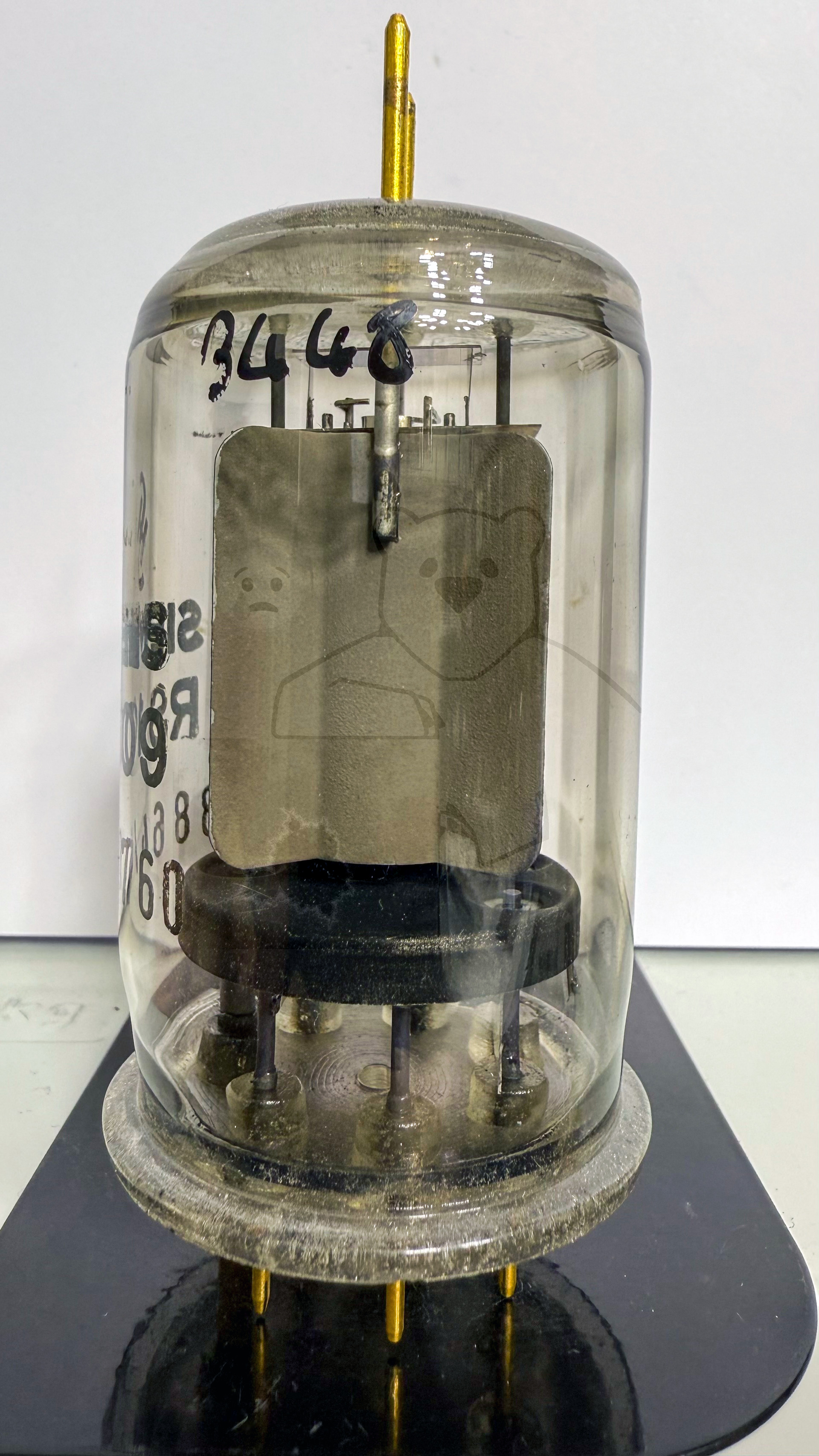

🔎 Beschreibung der Röhre: RS1009 Inventarnummer: 03448

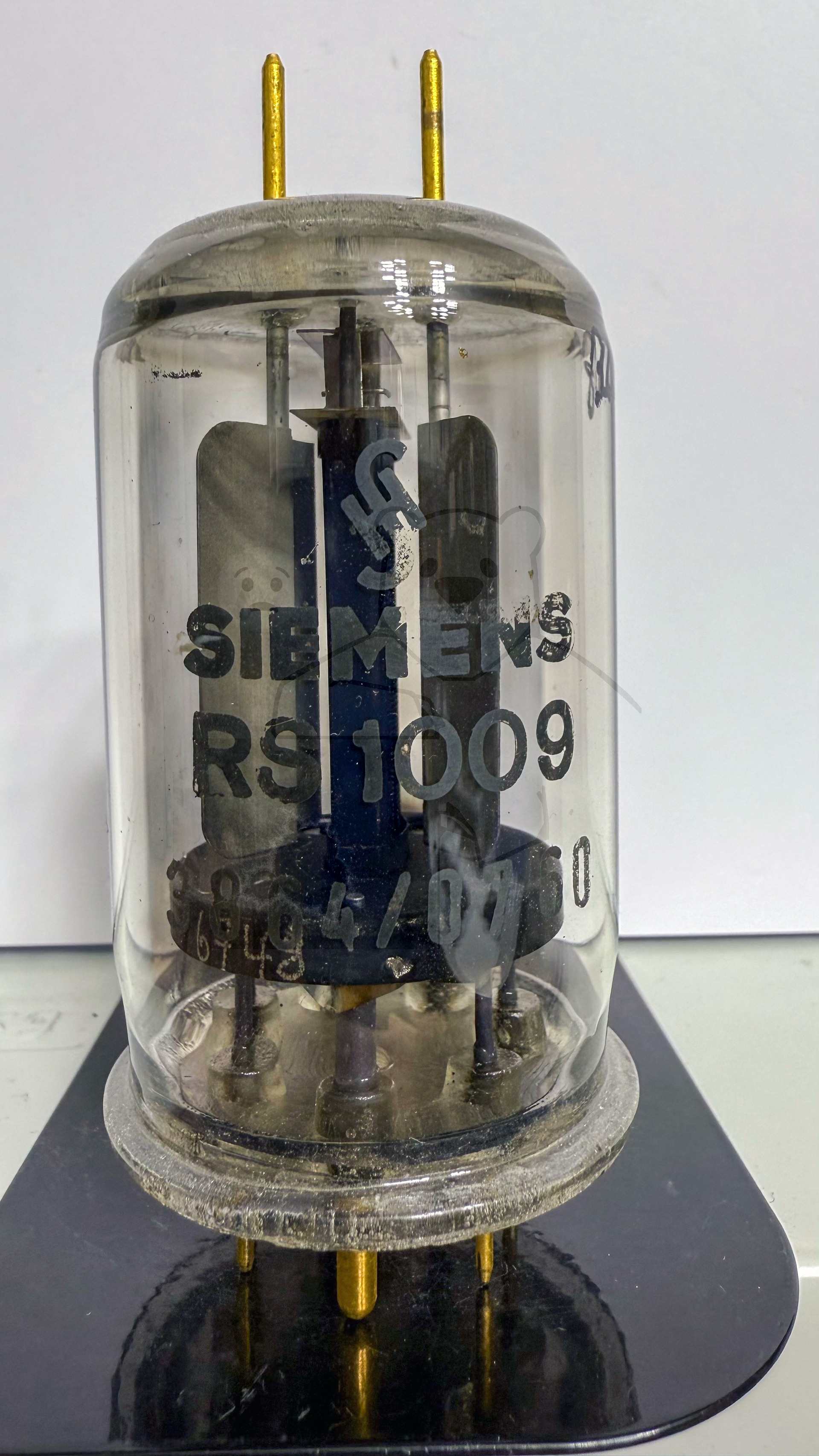

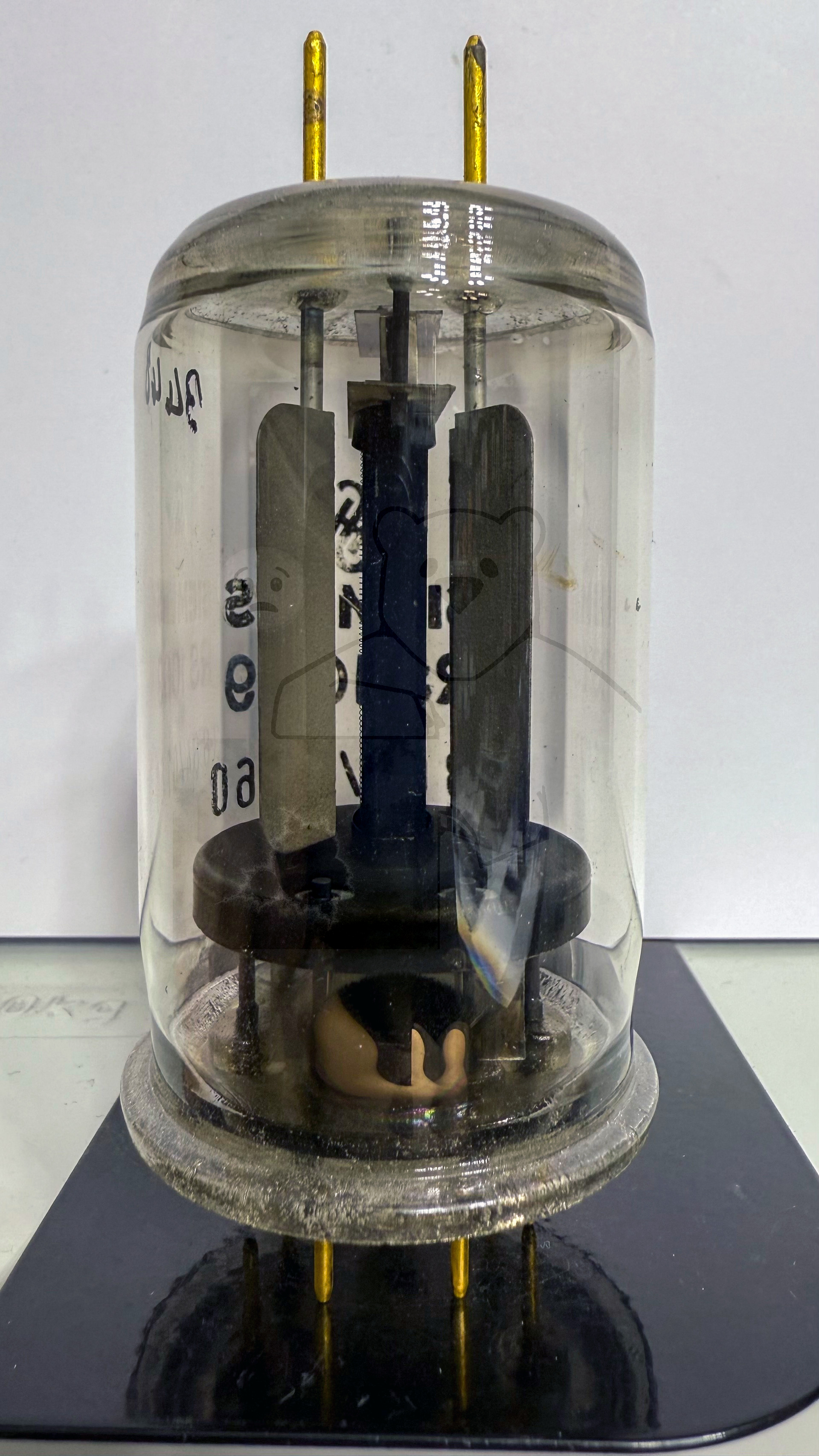

Name	→ RS1009
Vergleichsname	→ QQE06/40
Hersteller	→ Siemens
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	1,8 oder 0,9
Art der Heizung	Indirekt

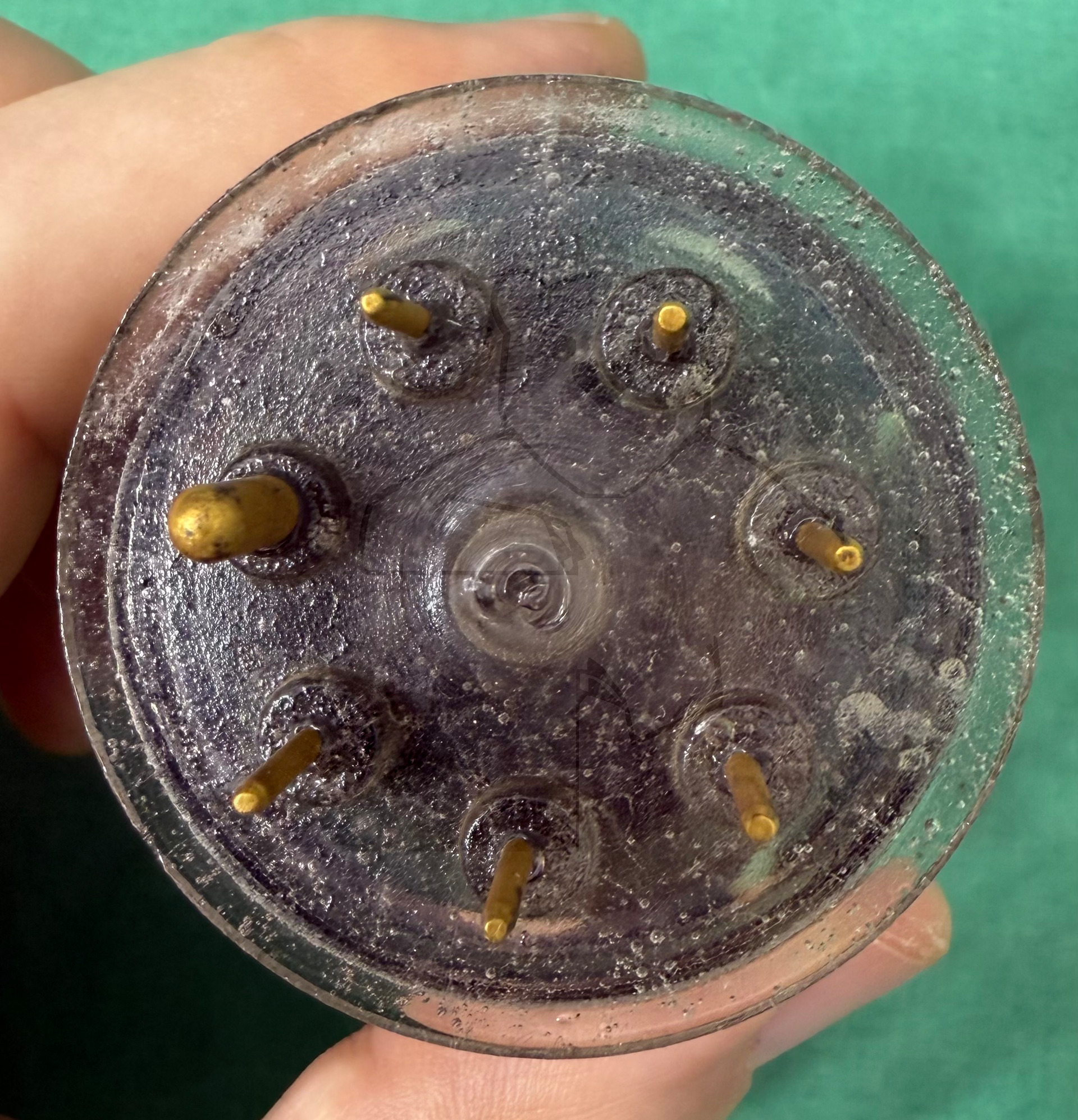

Röhren mit Sockel	→ Informationen zum Sockel: Septar, 7pol. → Liste aller Röhren mit: Septar, 7pol.
Informationen Röhrentyp	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.

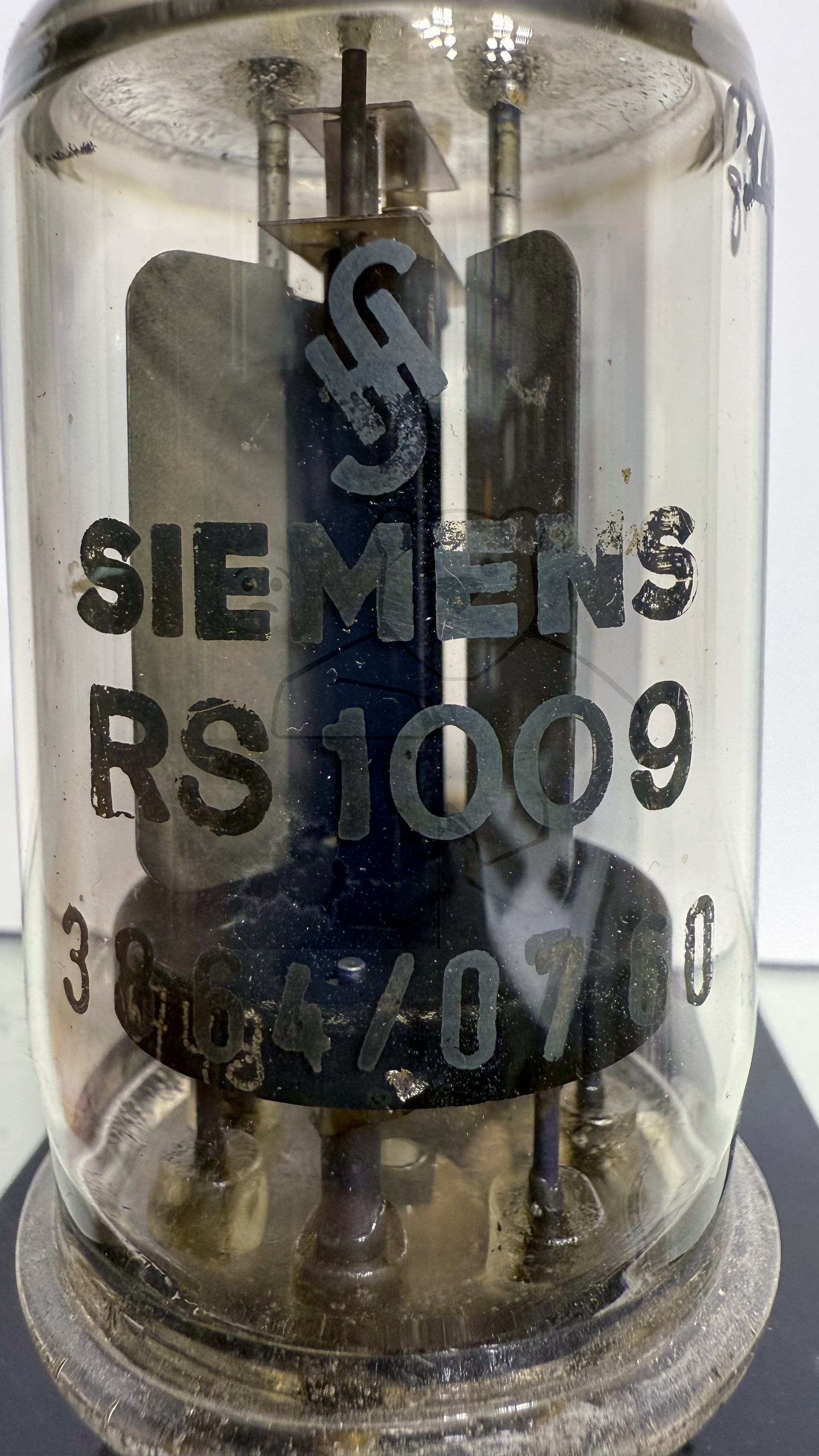

Informationen	in der Röhre: 6748
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	3864/0760
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L24

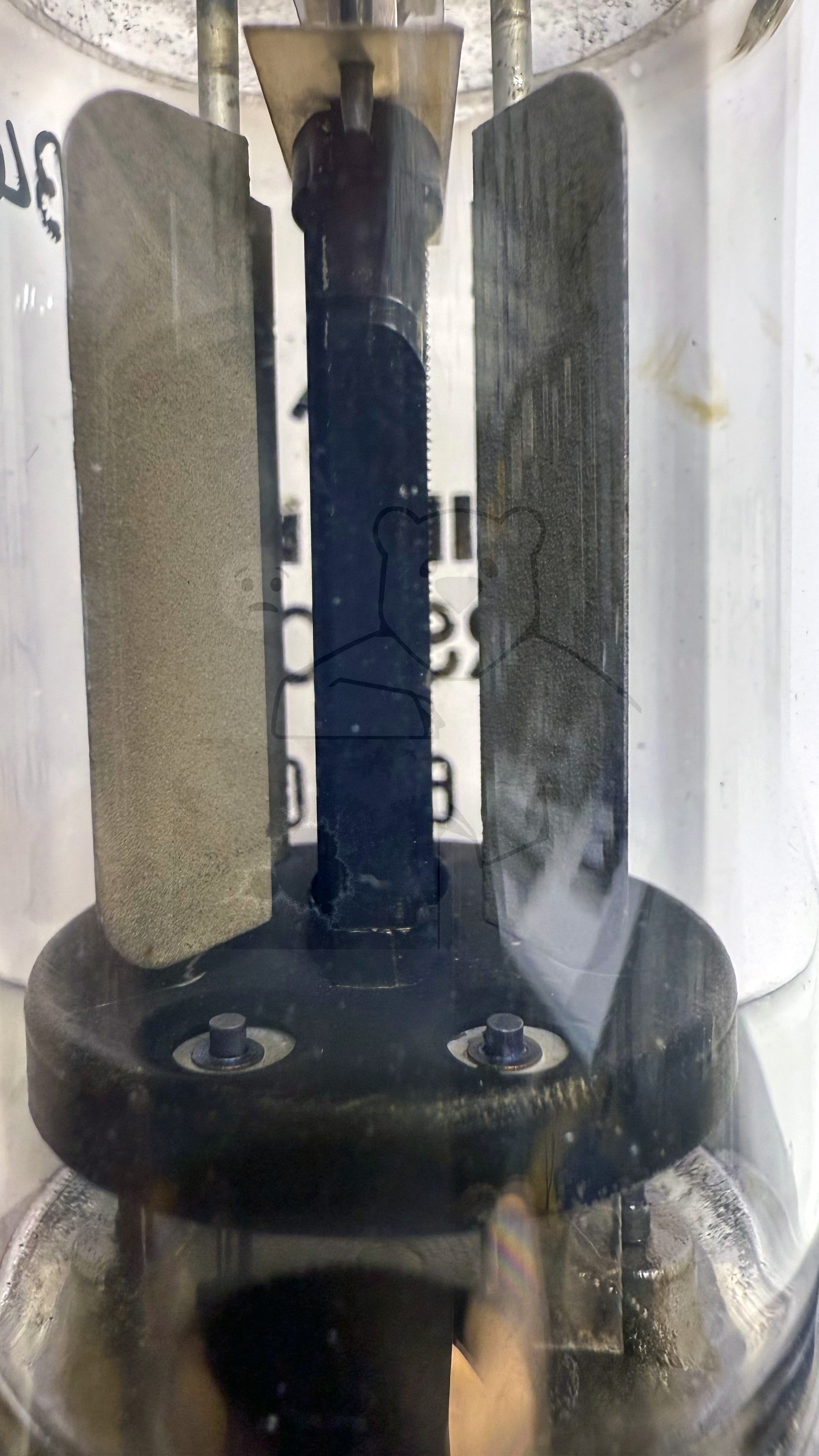

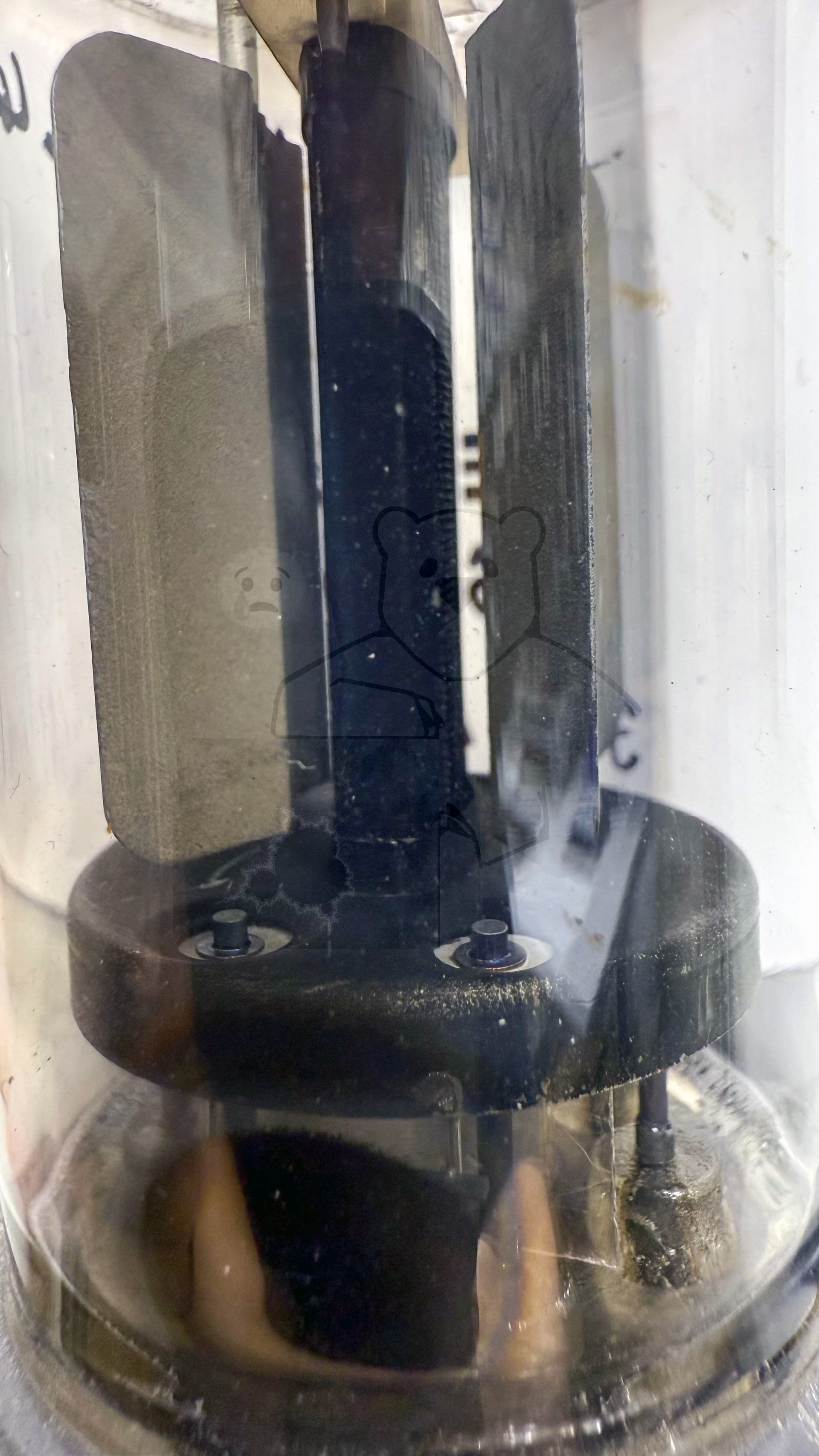

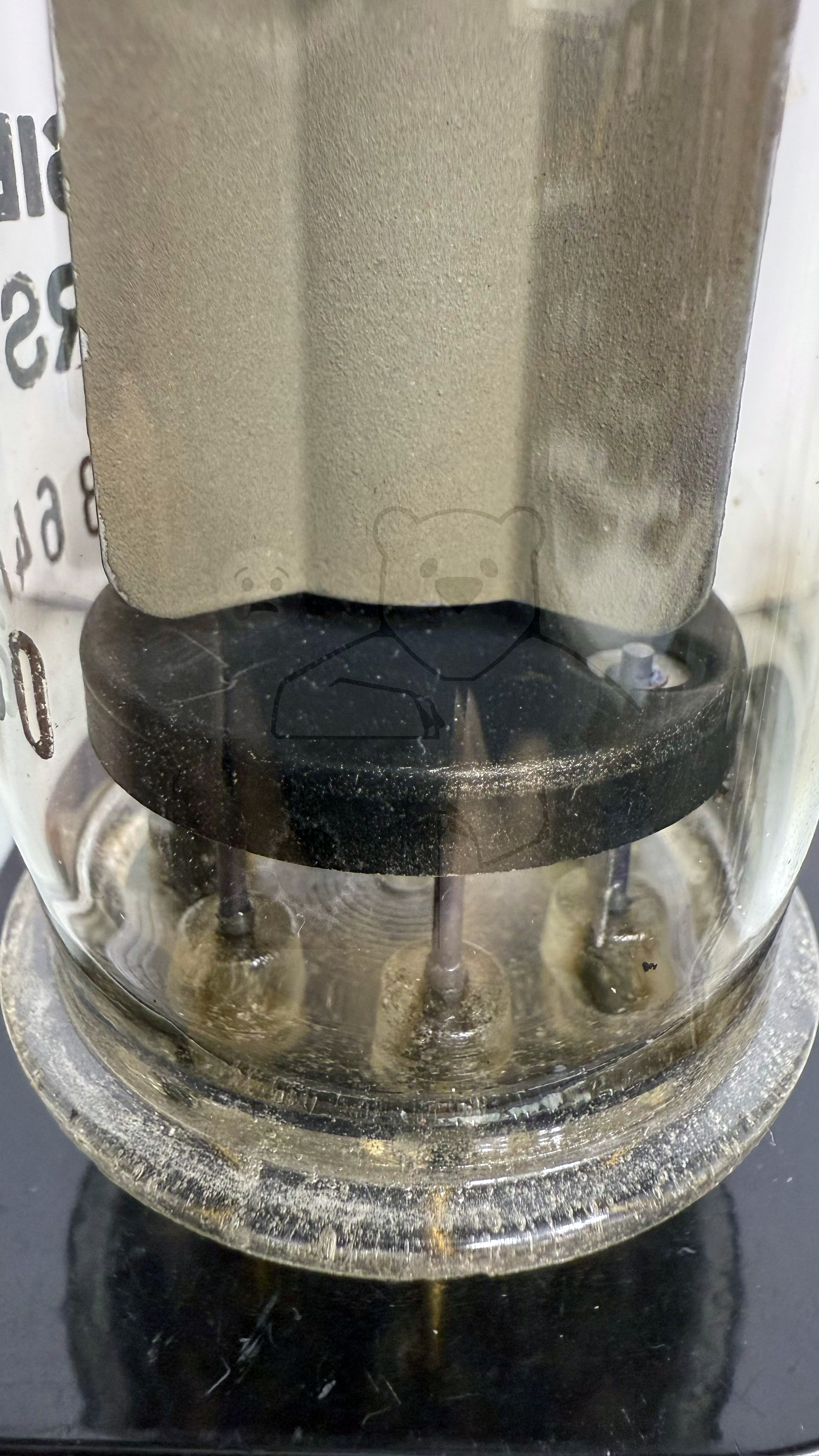

🔎 Beschreibung der Systeme für die Röhre: RS1009

	System 1	System 2
Kathode	4	4
Gitter 1	2	6
Gitter 2	3	3
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

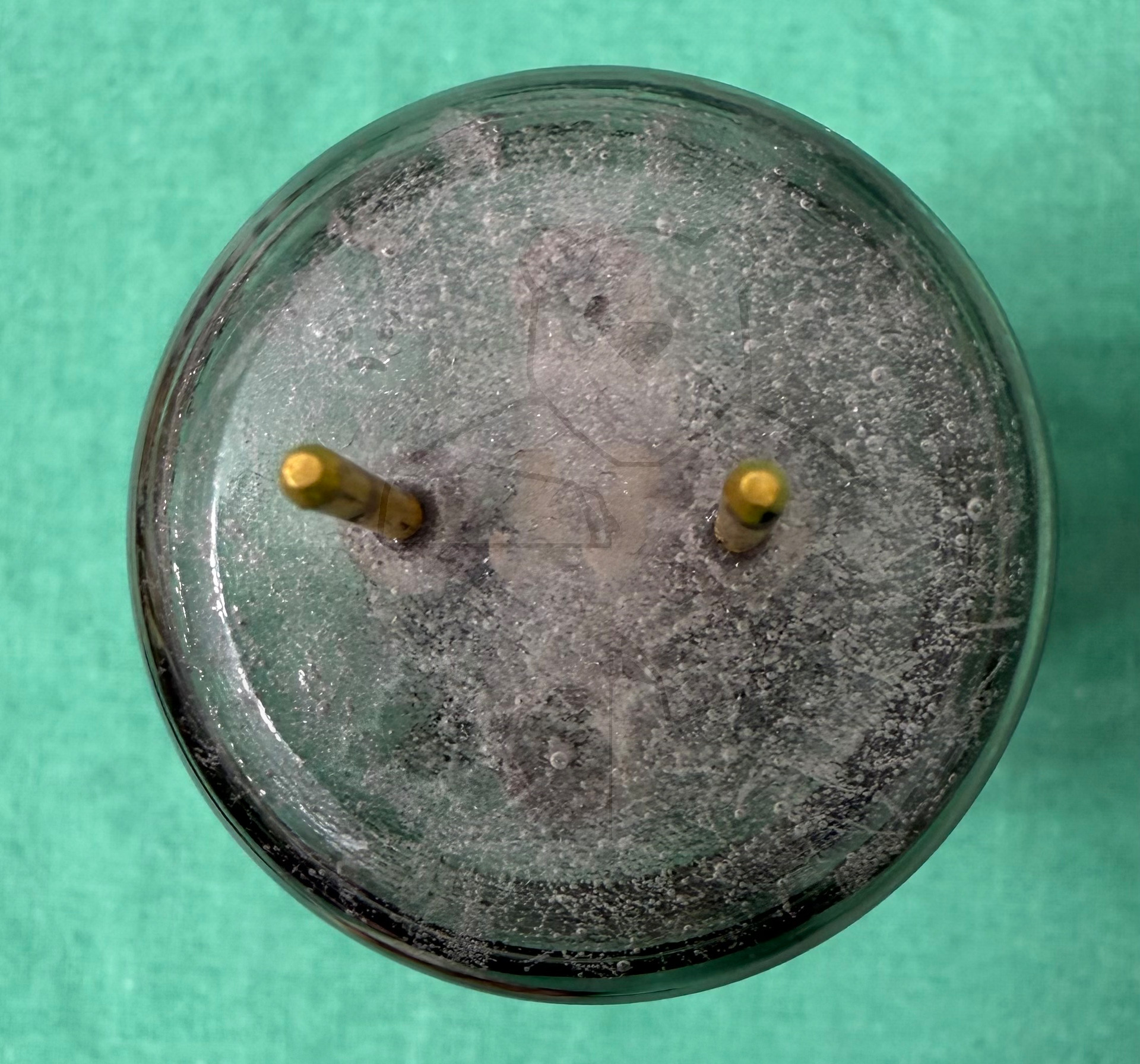

Anode 1	Kappe A1	Kappe A2
Anode 2
Leuchtschirm
Heizung	1, 7 - Mittelanzapfung auf Stift 5	1, 7 - Mittelanzapfung auf Stift 5
Abschirmung	4	4
Funktion	→ Senderoehre, Tetrode	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
