đ Beschreibung der Röhre: 6939 Inventarnummer: 03447
| Name | â 6939 |
| Vergleichsname | â QQE02/5 |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 oder 12,6 |
| Heizstrom (AmpĂšre) | 0,6 oder 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. |
| Informationen | |
| Kenn Nummer | 70057 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S28 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6939
| System 1 | System 2 | |
| Kathode | 2 | 2 |
| Gitter 1 | 1 | 3 |
| Gitter 2 | 7 | 7 |
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 8 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 - Mittelanzapfung 9 | 4, 5 - Mittelanzapfung 9 |
| Abschirmung | 2 | 2 |
| Funktion | â Endtetrode, Hochfrequenz |
â Endtetrode, Hochfrequenz |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6939
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: 6939
Datenblatt 6939 QQE02-5 Telefunken.pdf (329 kB)
Datenblatt 6939 Raytheon [www.tubedata.info].pdf (624 kB)
Datenblatt 6939 RCA Version 1.pdf (580 kB)
Datenblatt 6939 RCA Version 2 [www.tubedata.info].pdf (543 kB)
Datenblatt CK6939 Raytheon [www.tubedata.info].pdf (624 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6939

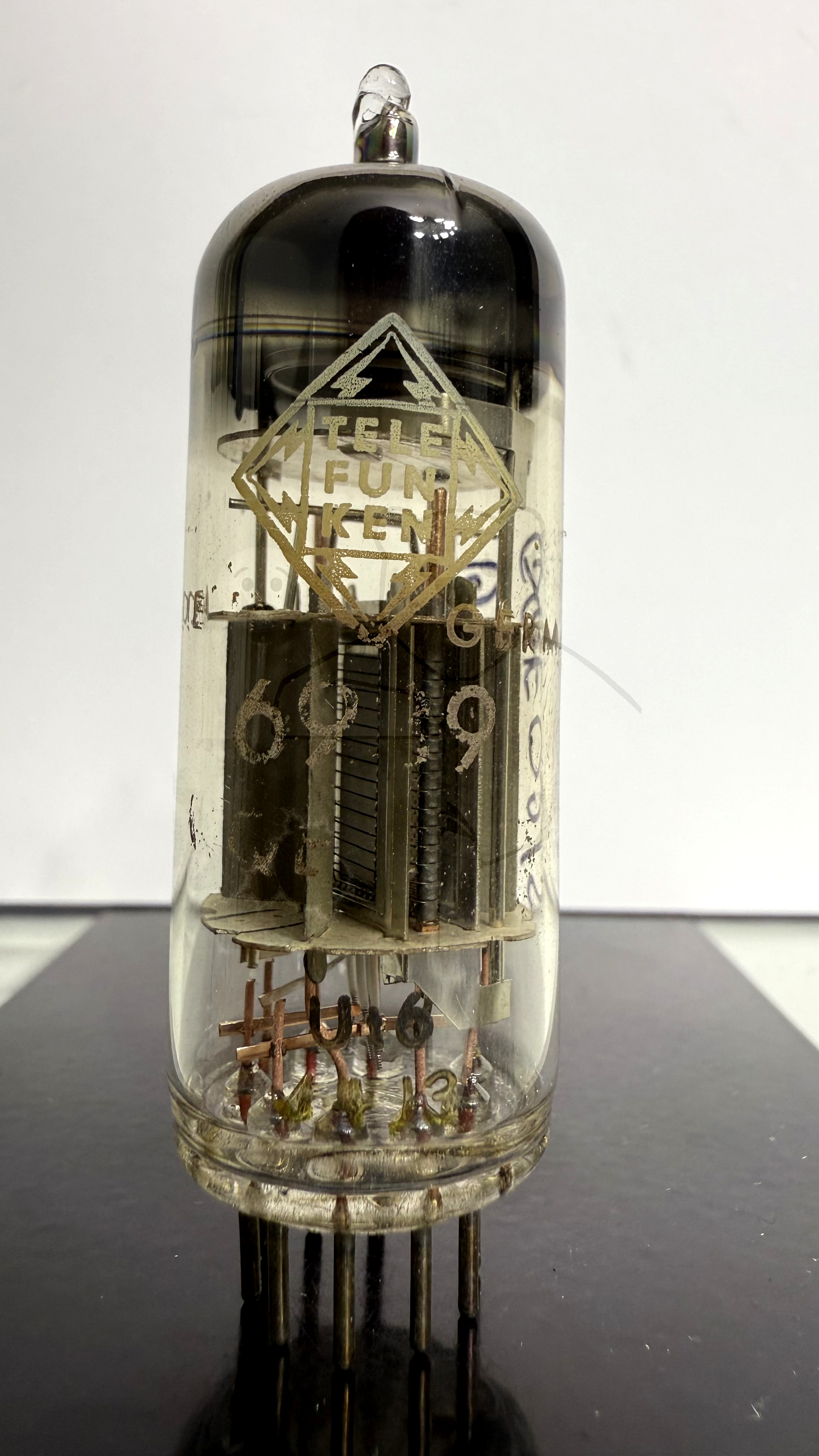

Röhre 6939 #3447 Bild 1

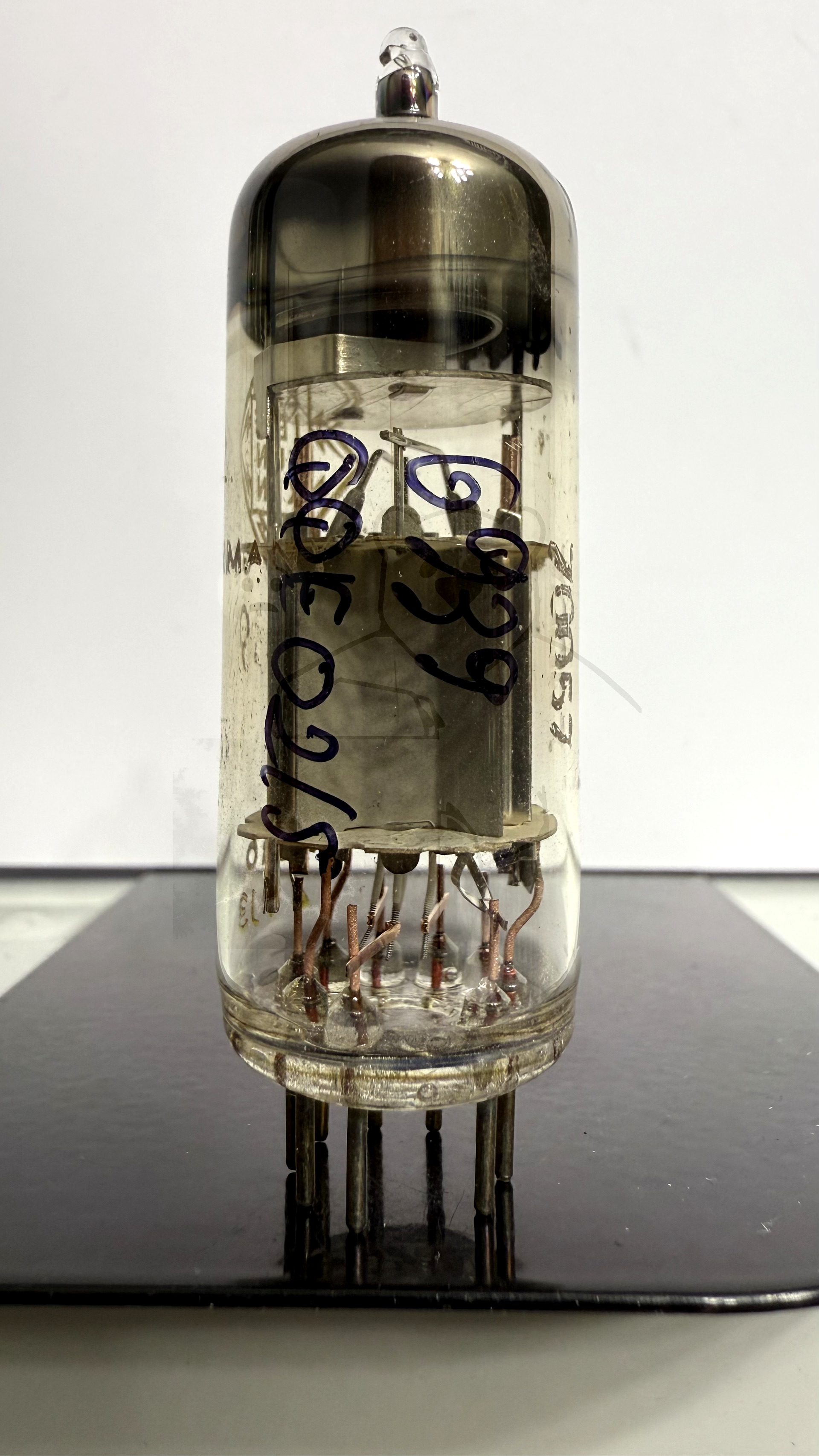

Röhre 6939 #3447 Bild 2

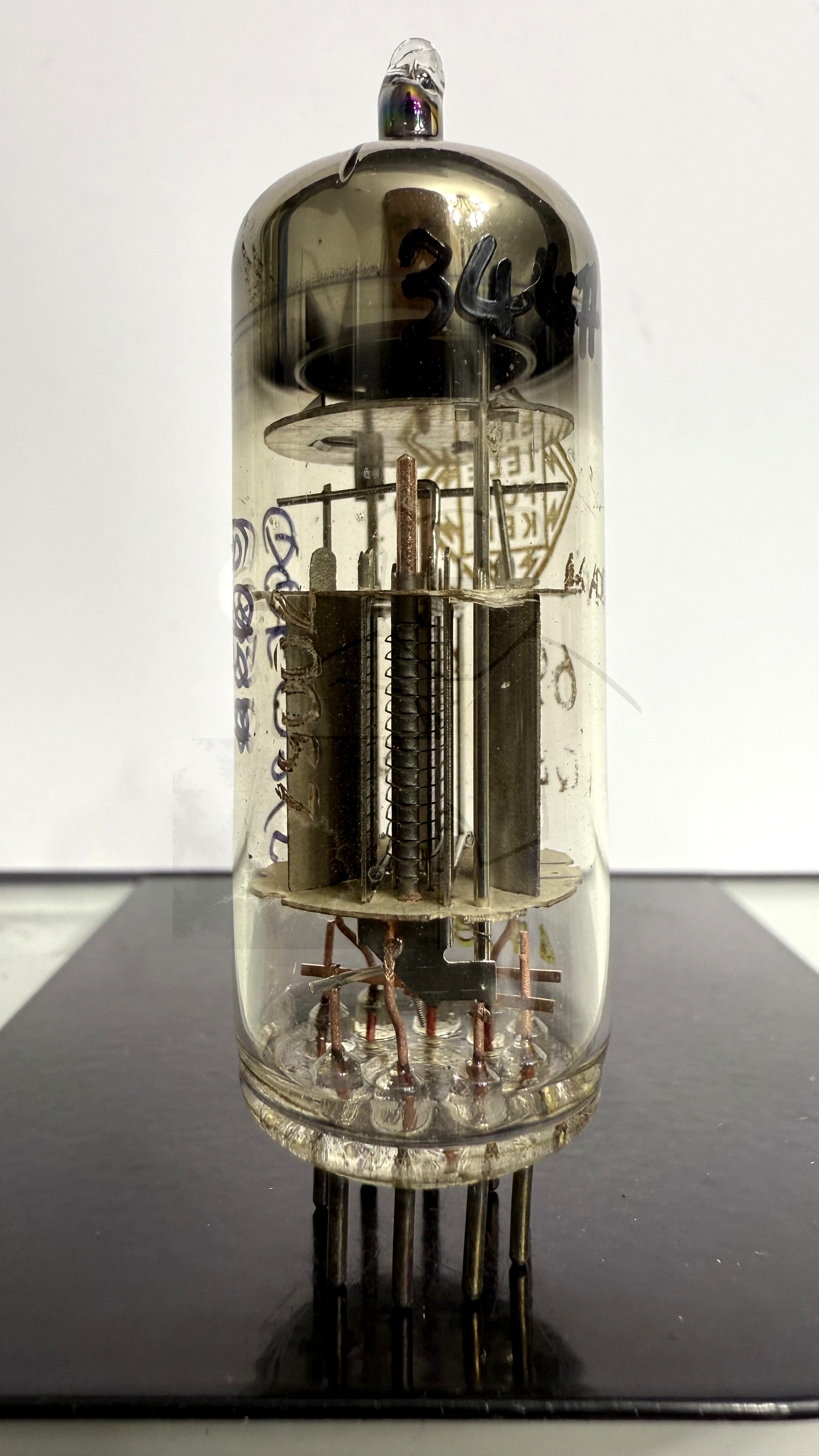

Röhre 6939 #3447 Bild 3

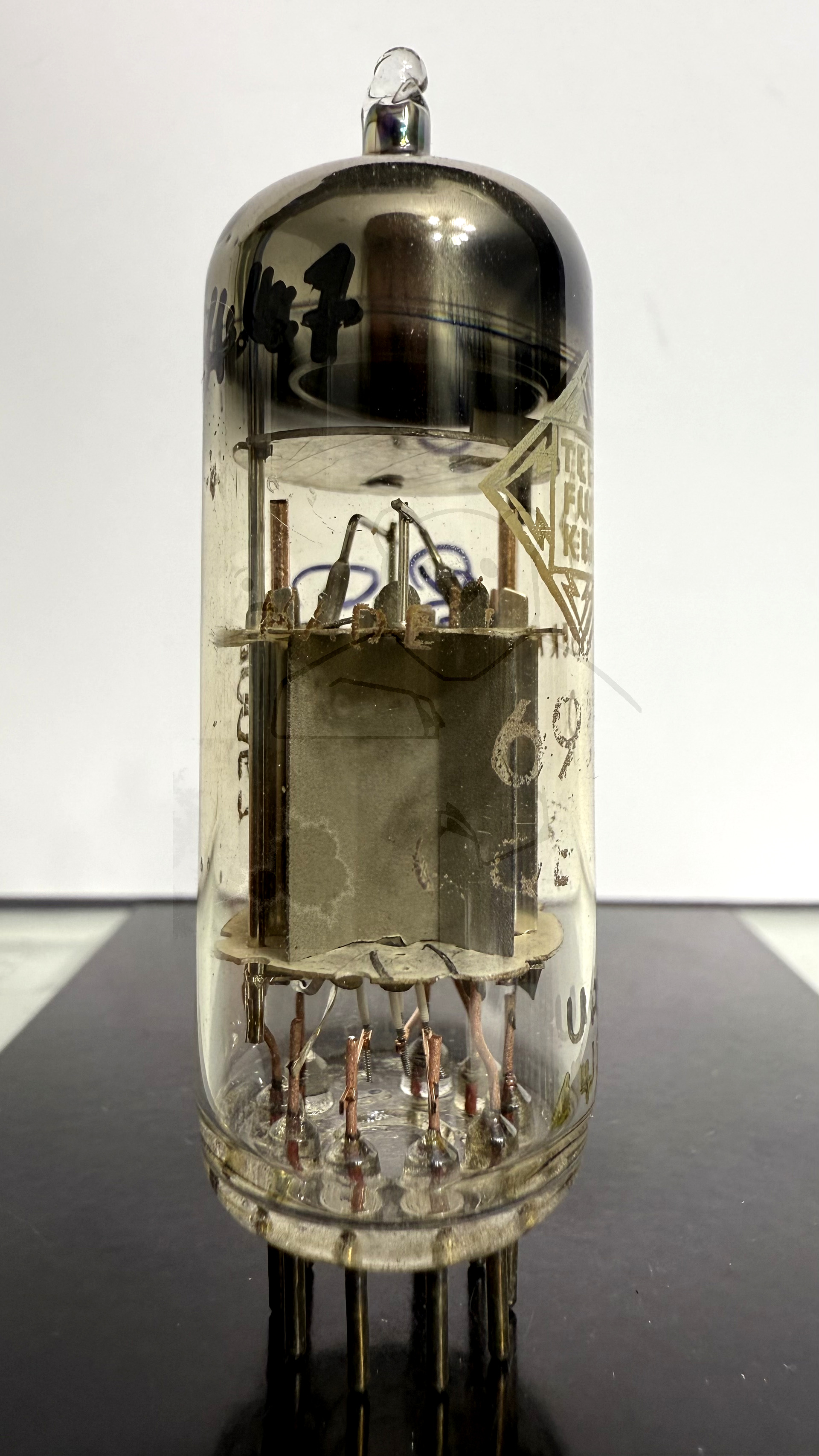

Röhre 6939 #3447 Bild 4
