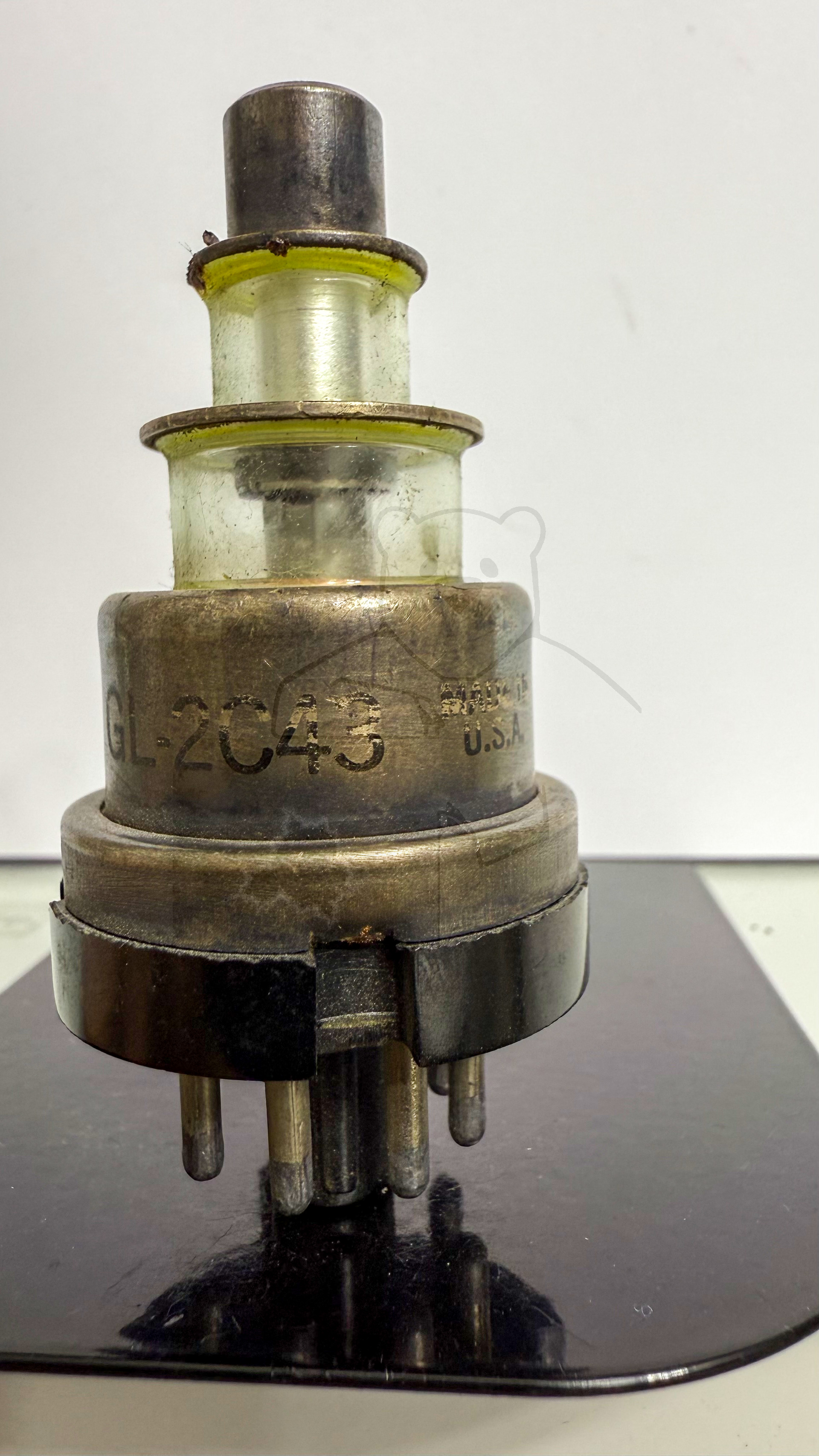

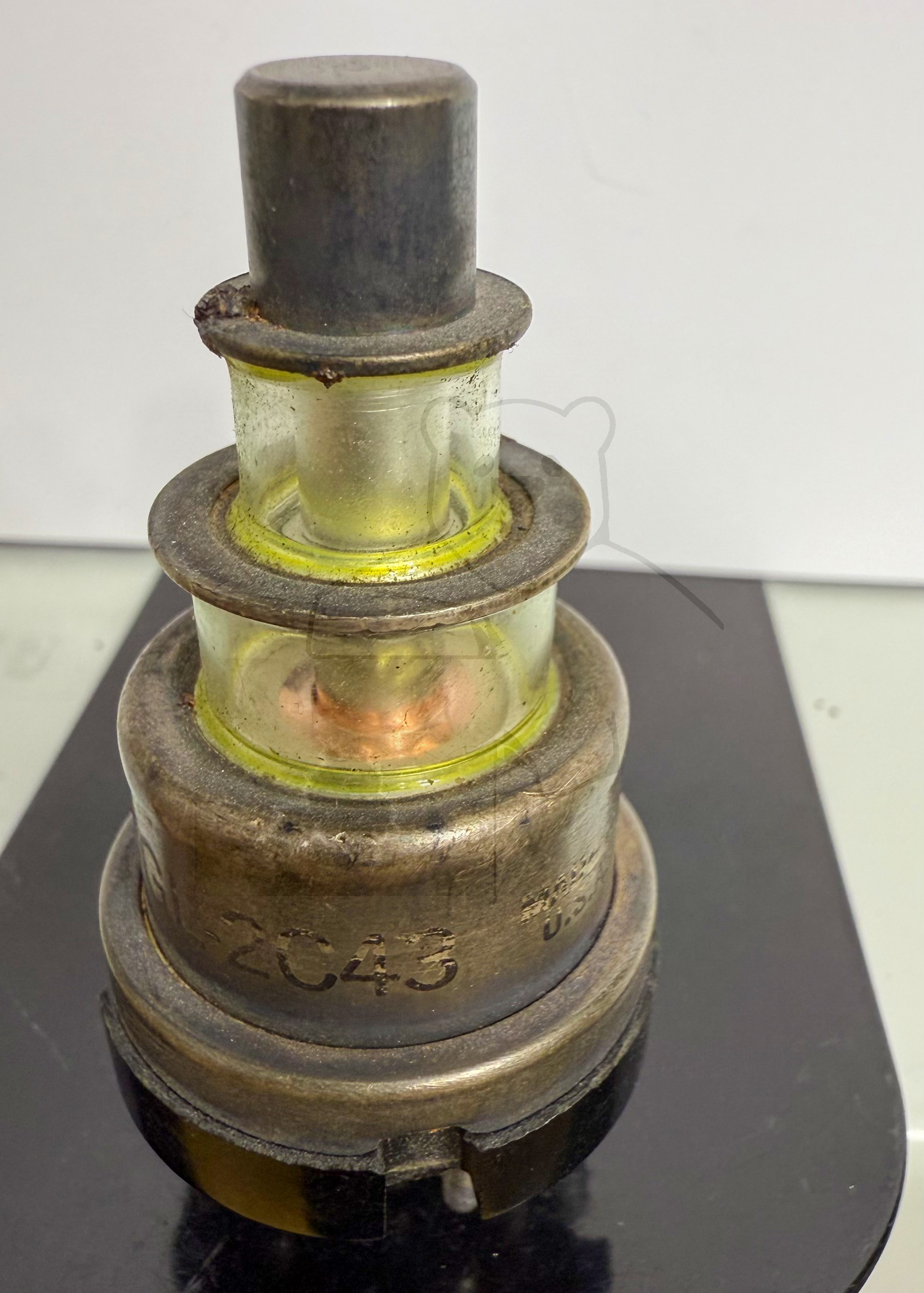

Daten und Bilder der Röhre: 2C43

🔎 Beschreibung der Röhre: 2C43 Inventarnummer: 03442

Name	→ 2C43
Vergleichsname
Hersteller	→ General Electric
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,9
Art der Heizung	Indirekt

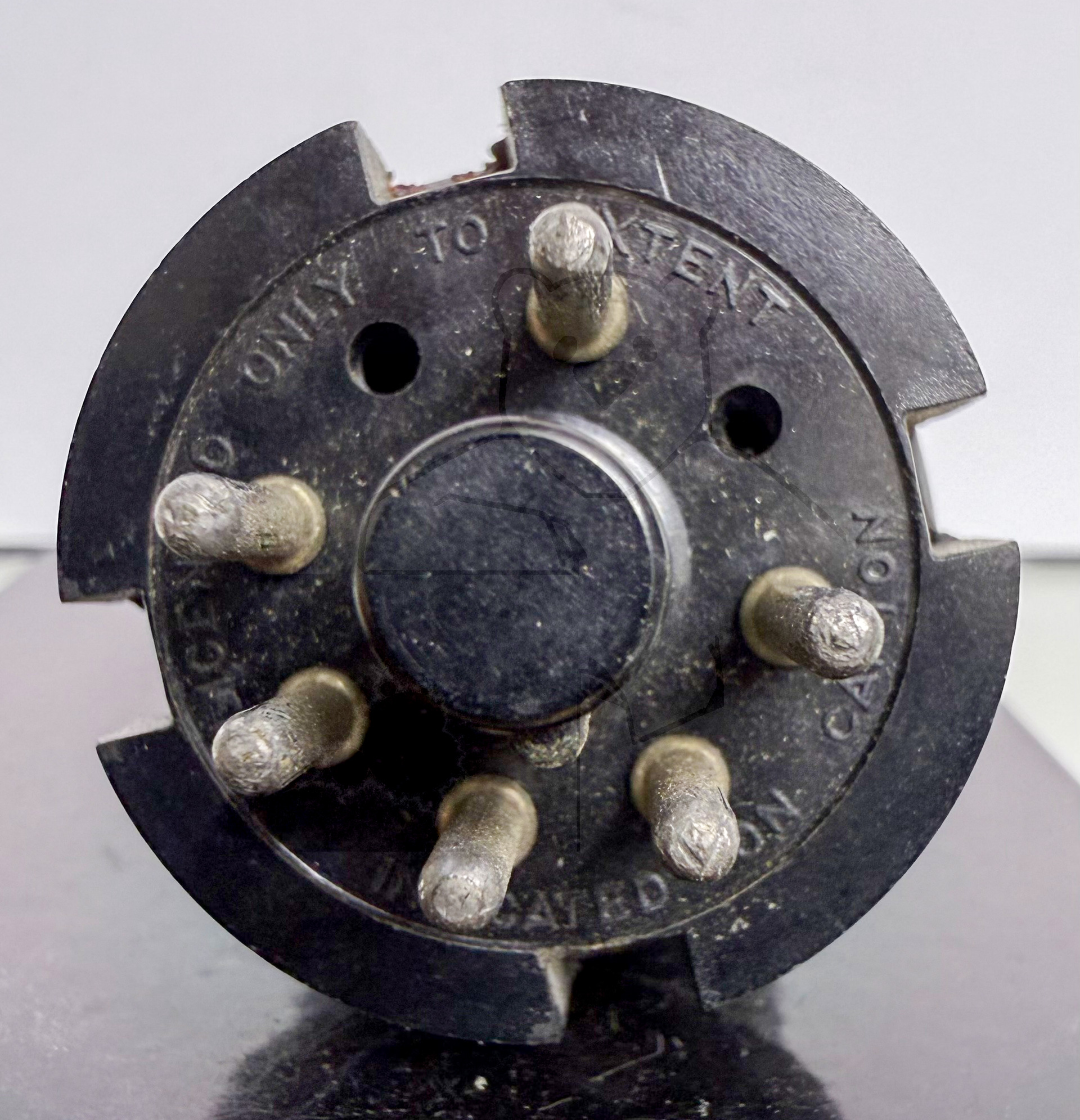

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen	188-6
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L24

🔎 Beschreibung der Systeme für die Röhre: 2C43

	System 1
Kathode	3, 5, 8 - HF Kathode Aussenring
Gitter 1	Aussenring
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 2C43

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 2C43
Datenblatt 2C43 General Electric [www.tubedata.info].pdf (362 kB)
Datenblatt 2C43 RCA [www.tubedata.info].pdf (244 kB)
Pruefkarte 2C43 2C42 2C44 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte 2C43 CV688 - Neuberger RPM370 Roehrenmessgeraet.pdf (238 kB)
