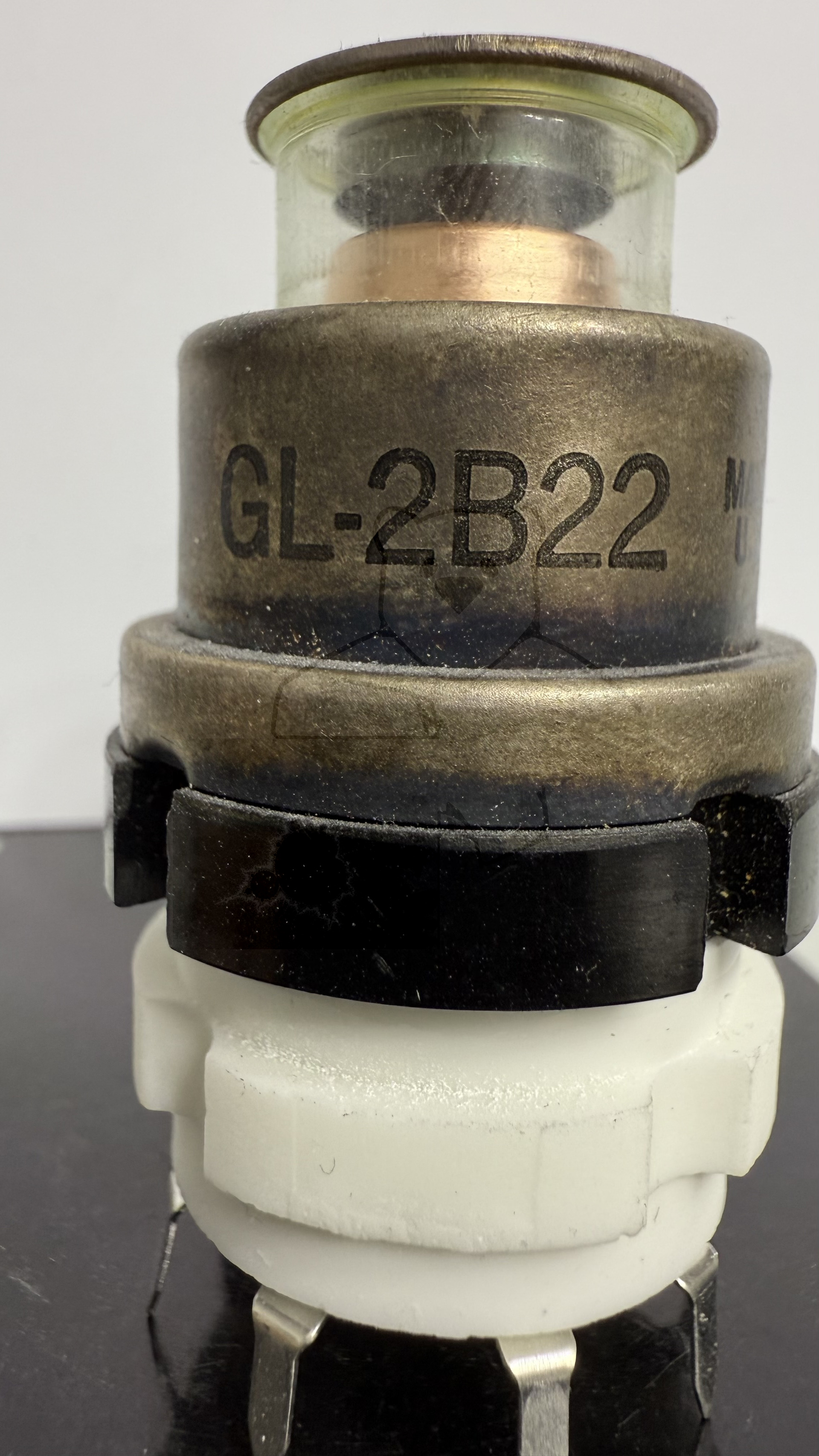

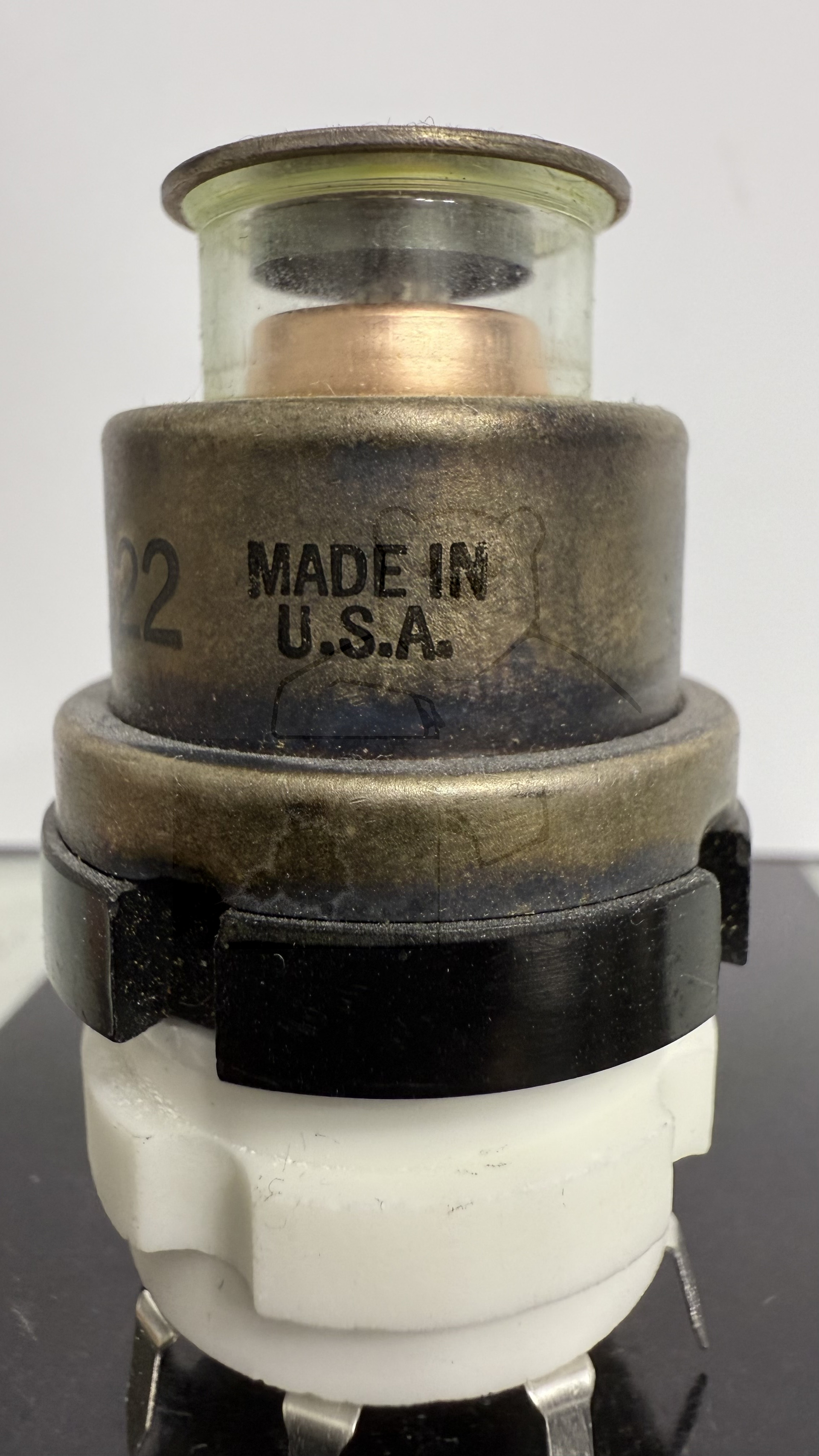

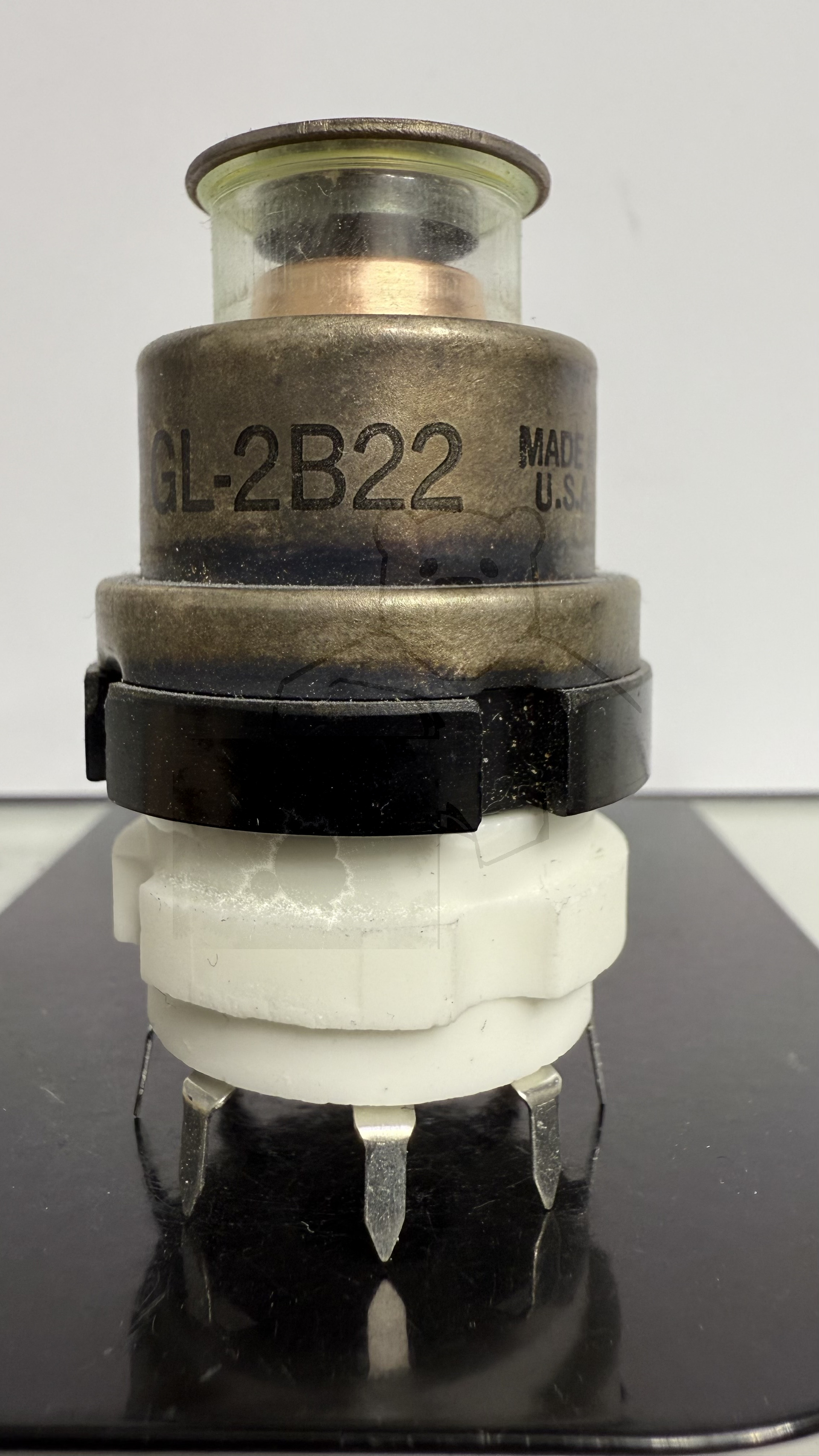

Daten und Bilder der Röhre: 2B22

🔎 Beschreibung der Röhre: 2B22 Inventarnummer: 03441

Name	→ 2B22
Vergleichsname
Hersteller	→ General Electric
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,75
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp

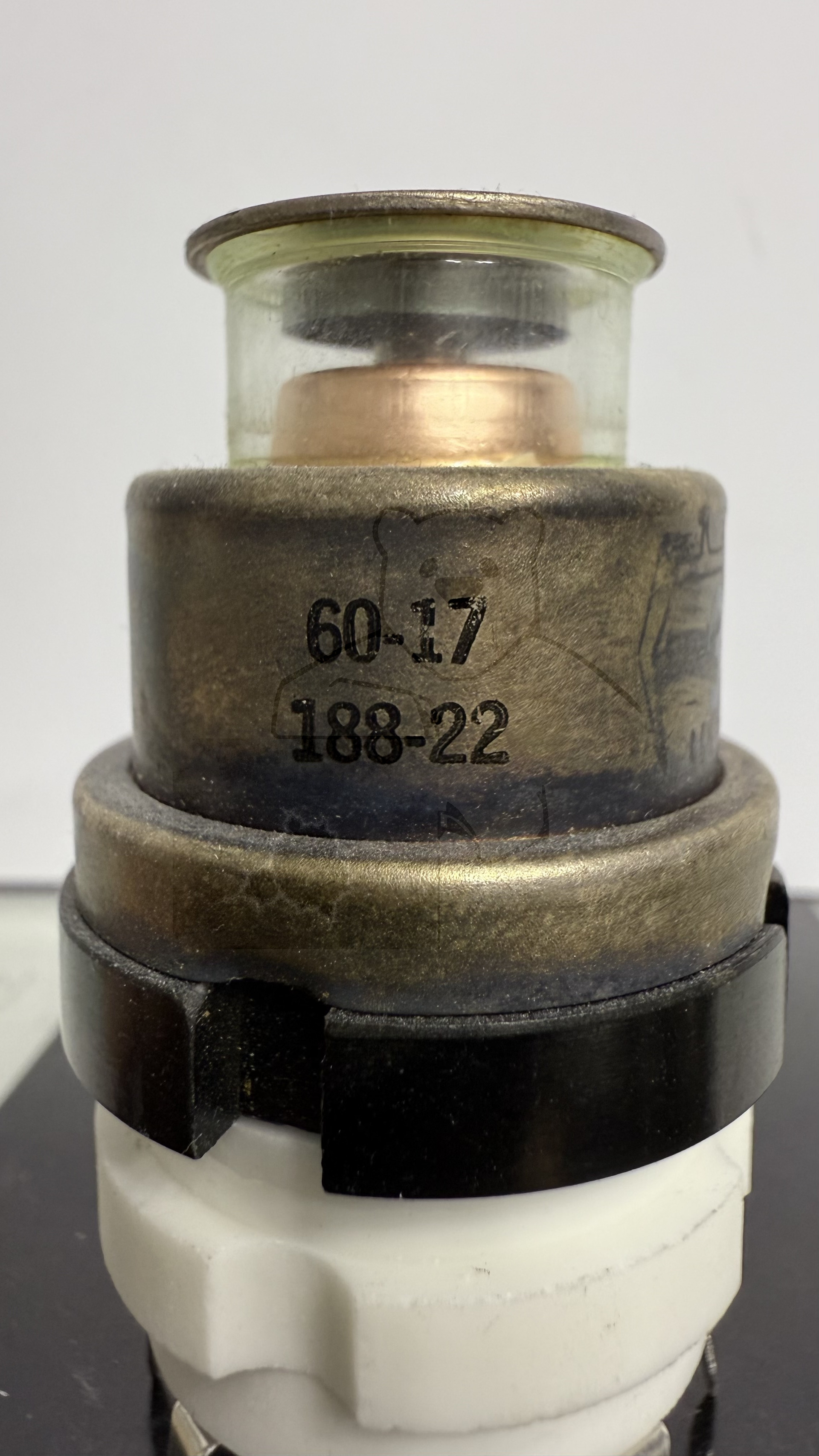

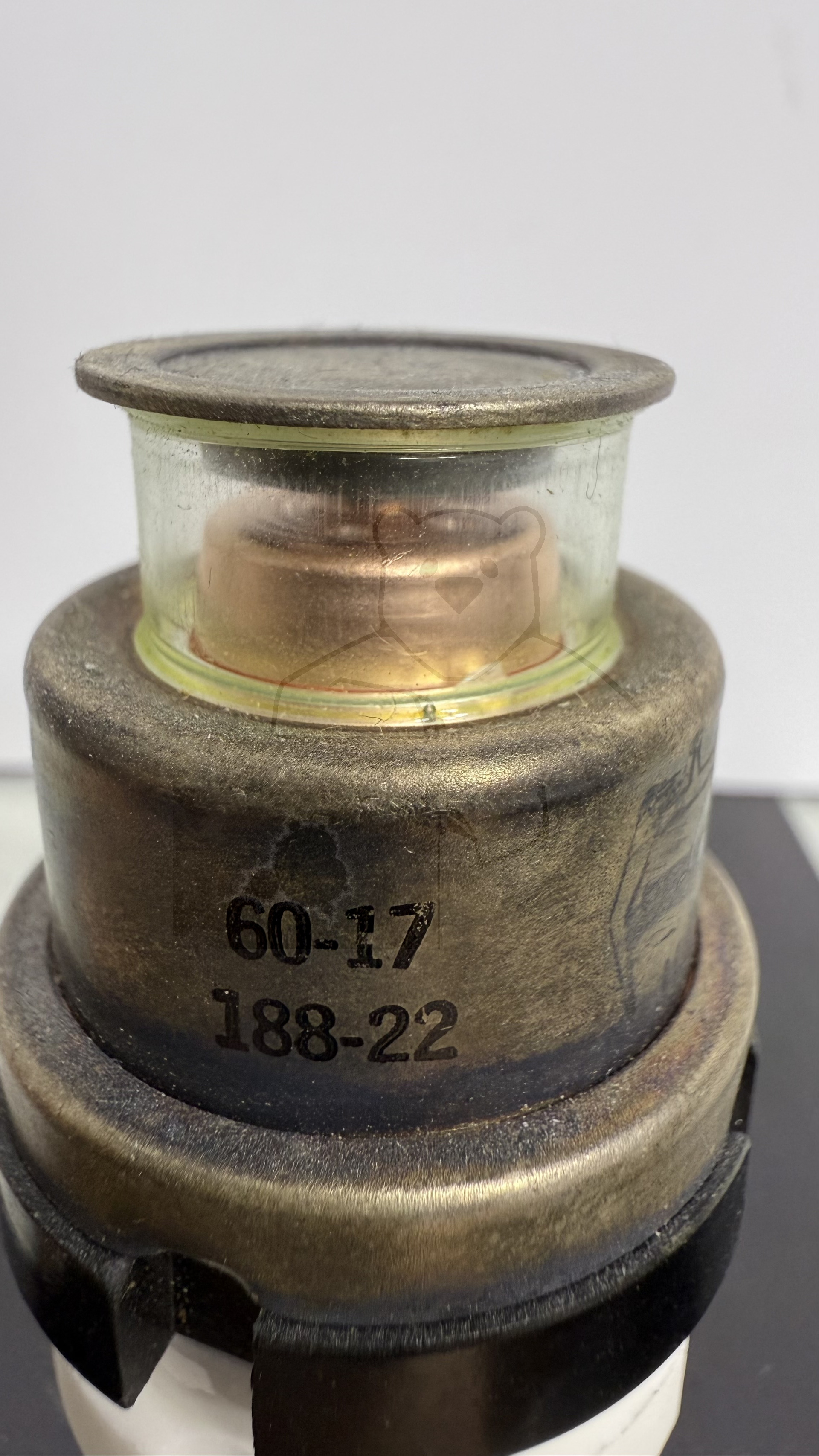

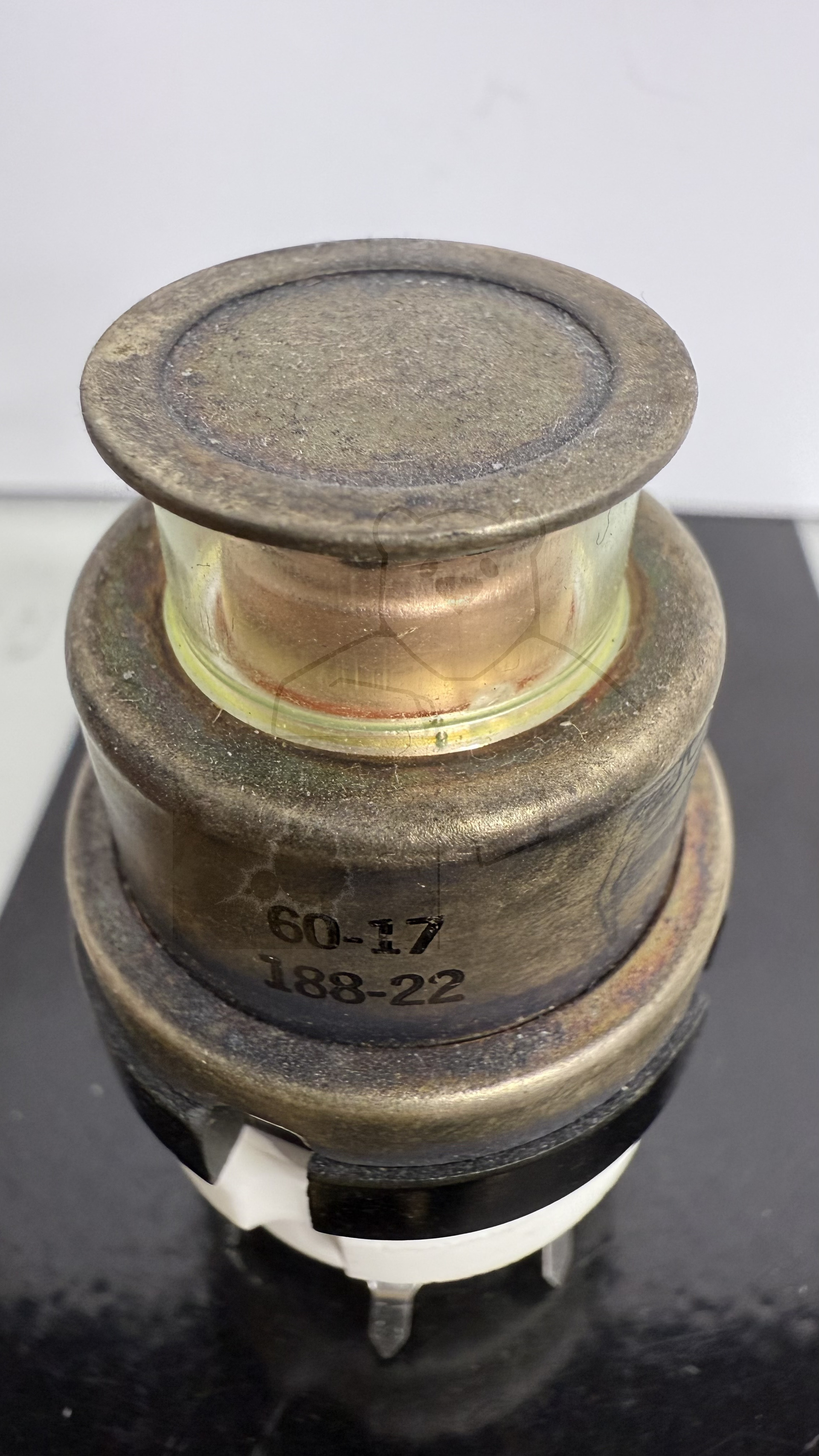

Informationen	60-17 188-22
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen	Bundeswehr Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L24

🔎 Beschreibung der Systeme für die Röhre: 2B22

	System 1
Kathode	3, 5, 8 - HF Kathode Aussenring
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

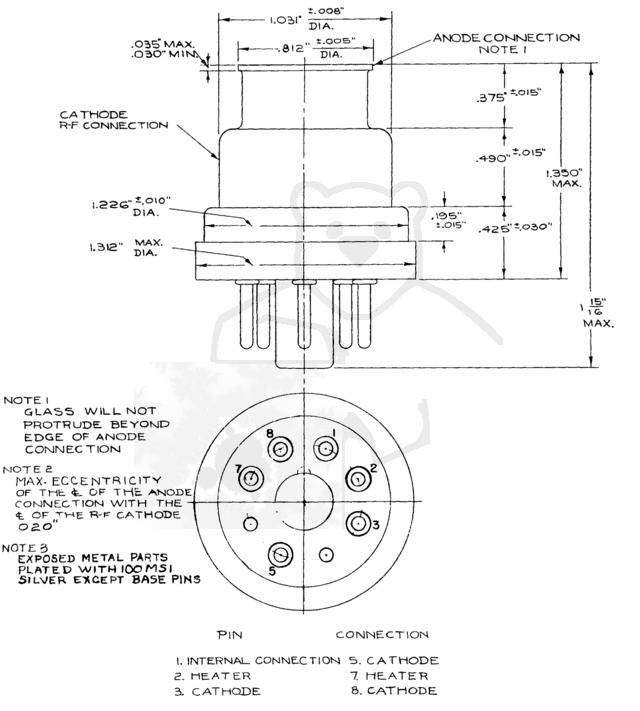

🔎 Sockelschaltung der 2B22

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: 2B22
Datenblatt 2B22 RMA [www.tubedata.info].pdf (55 kB)
