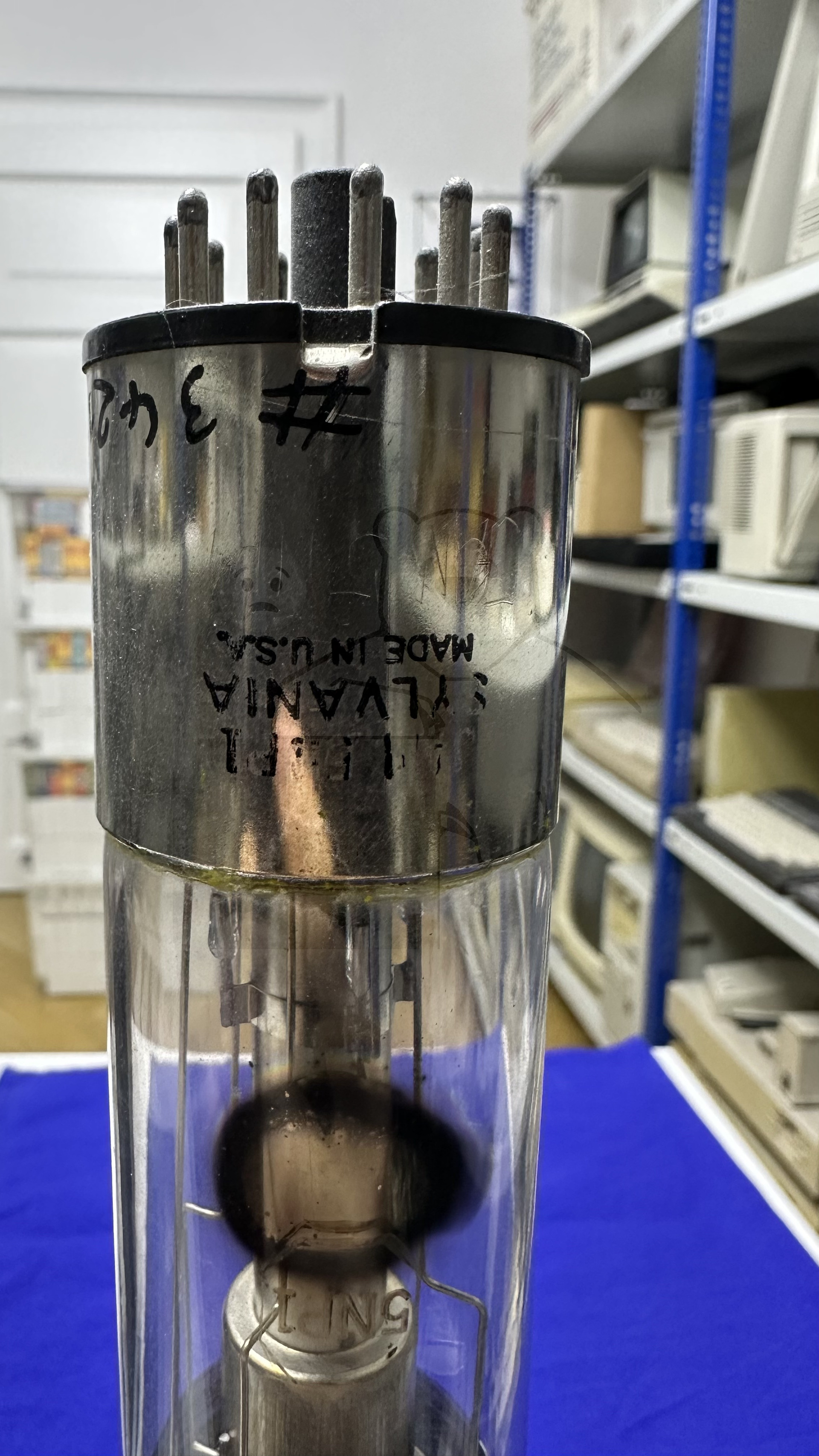

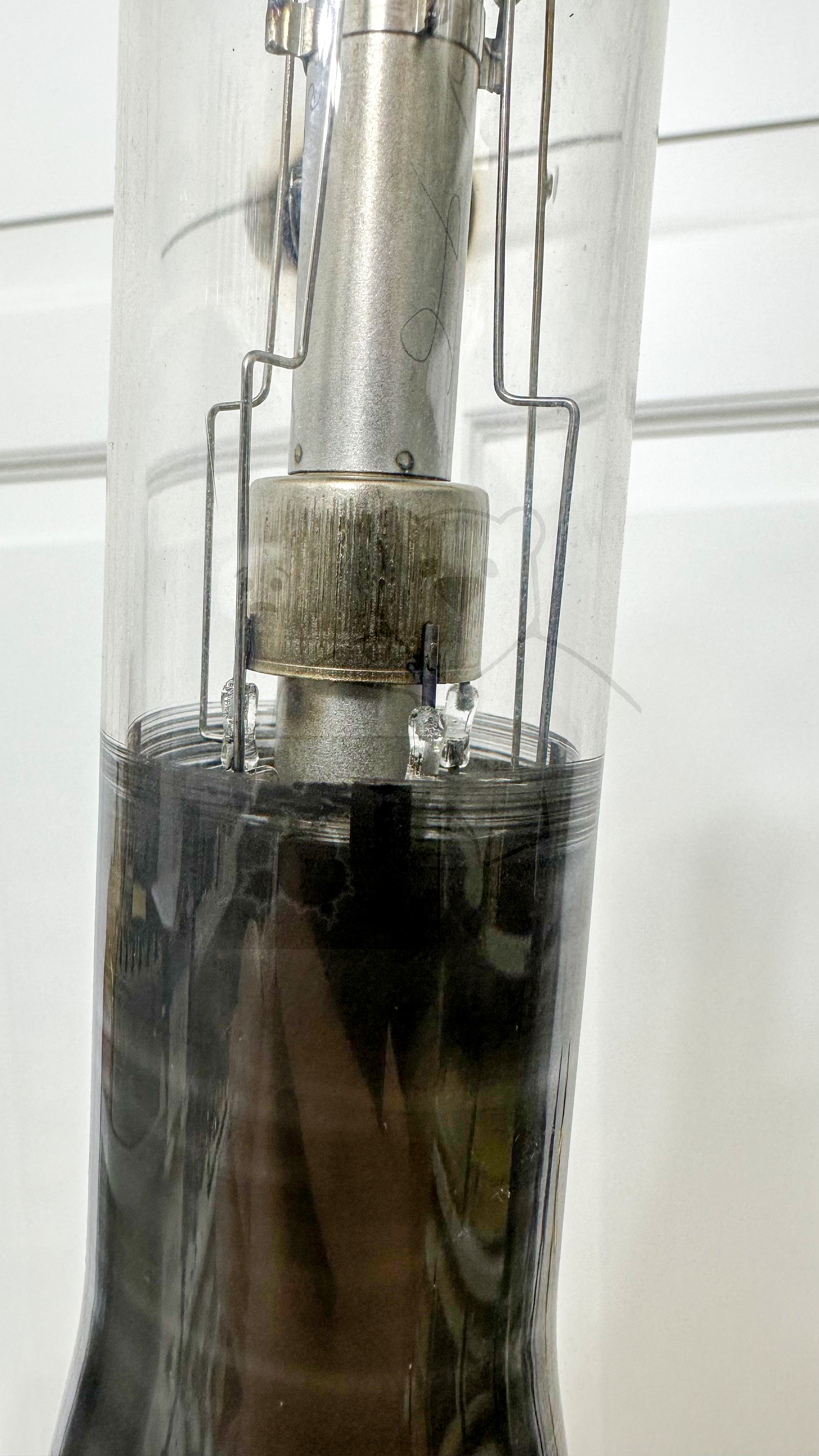

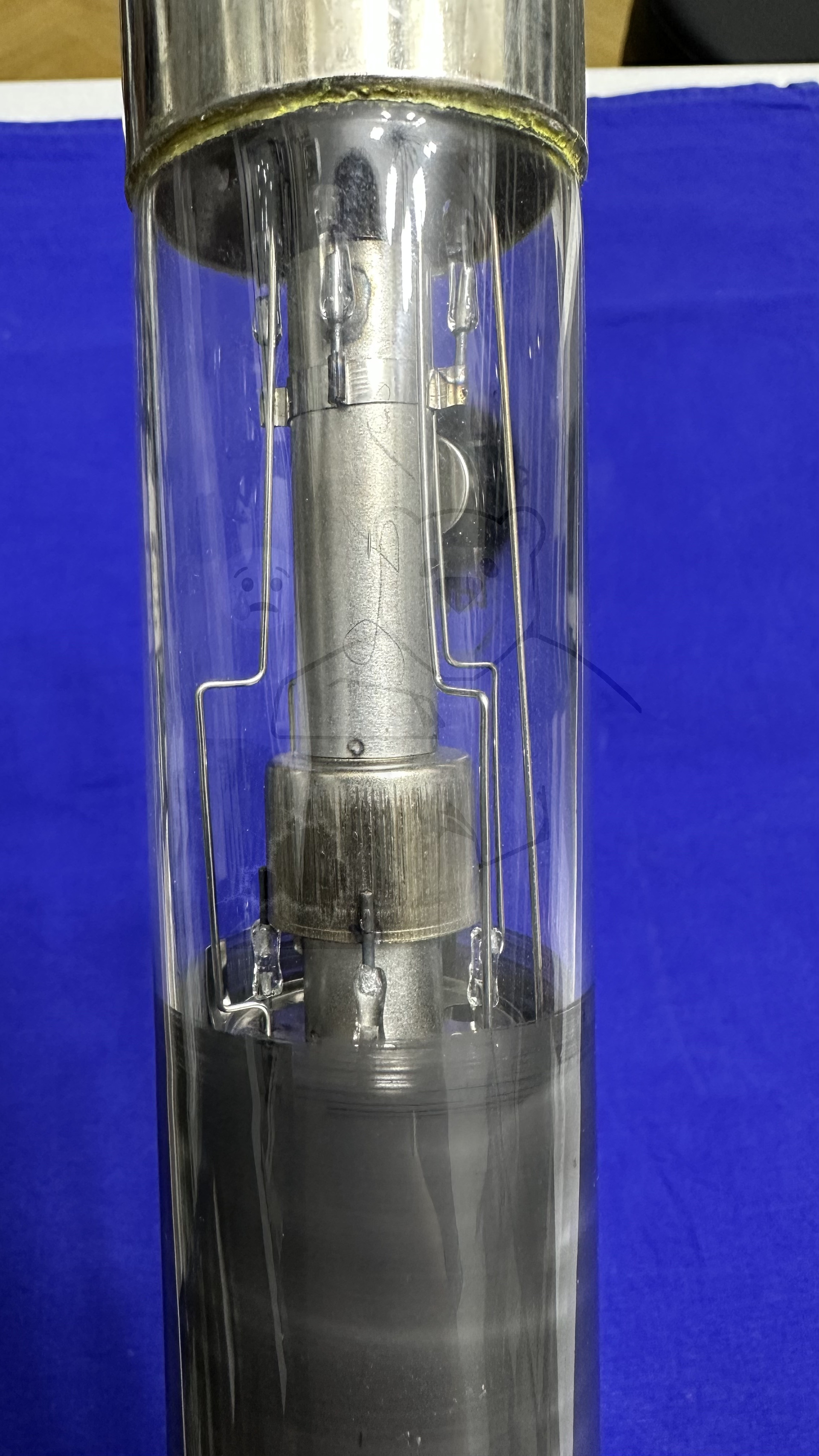

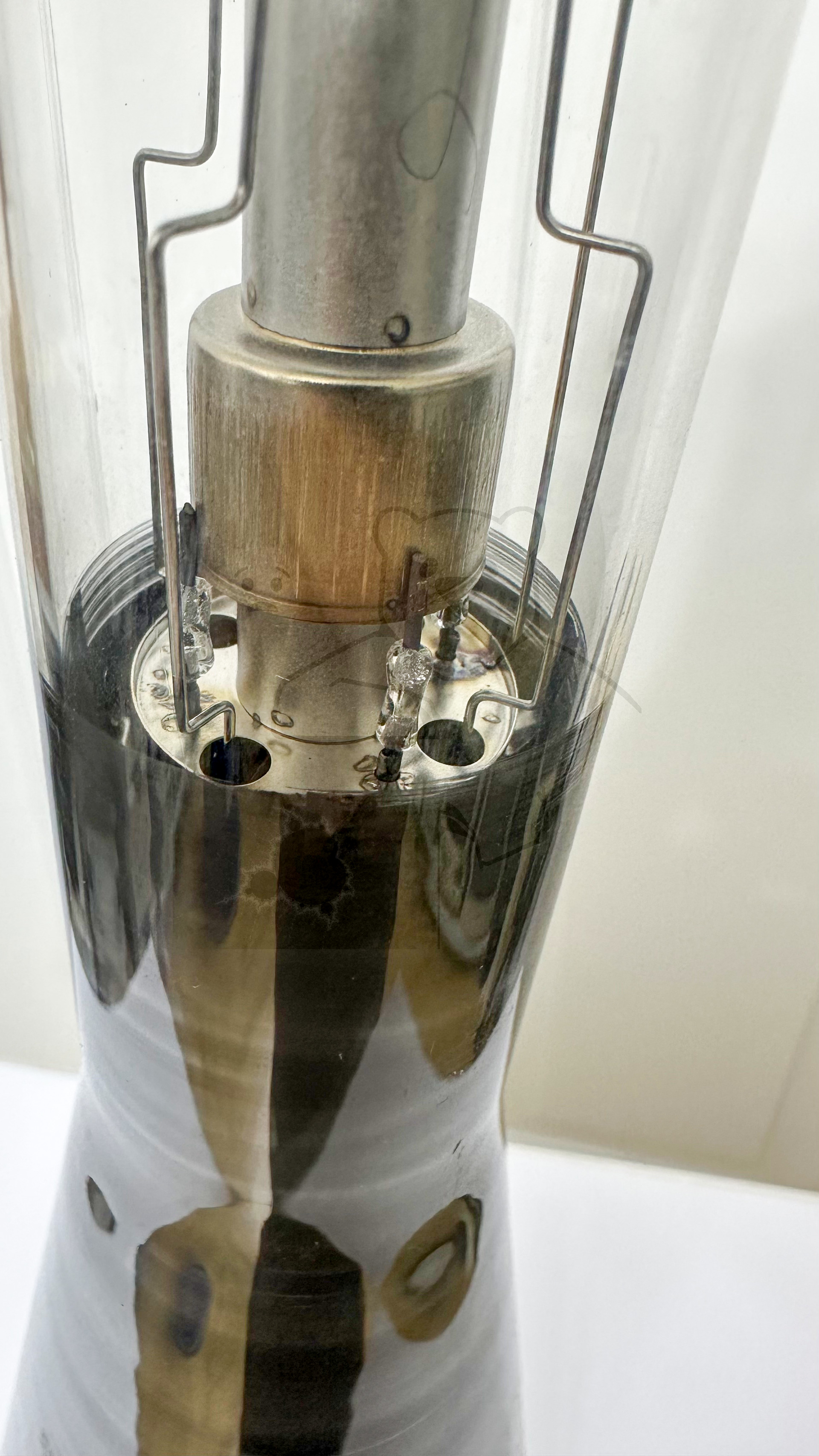

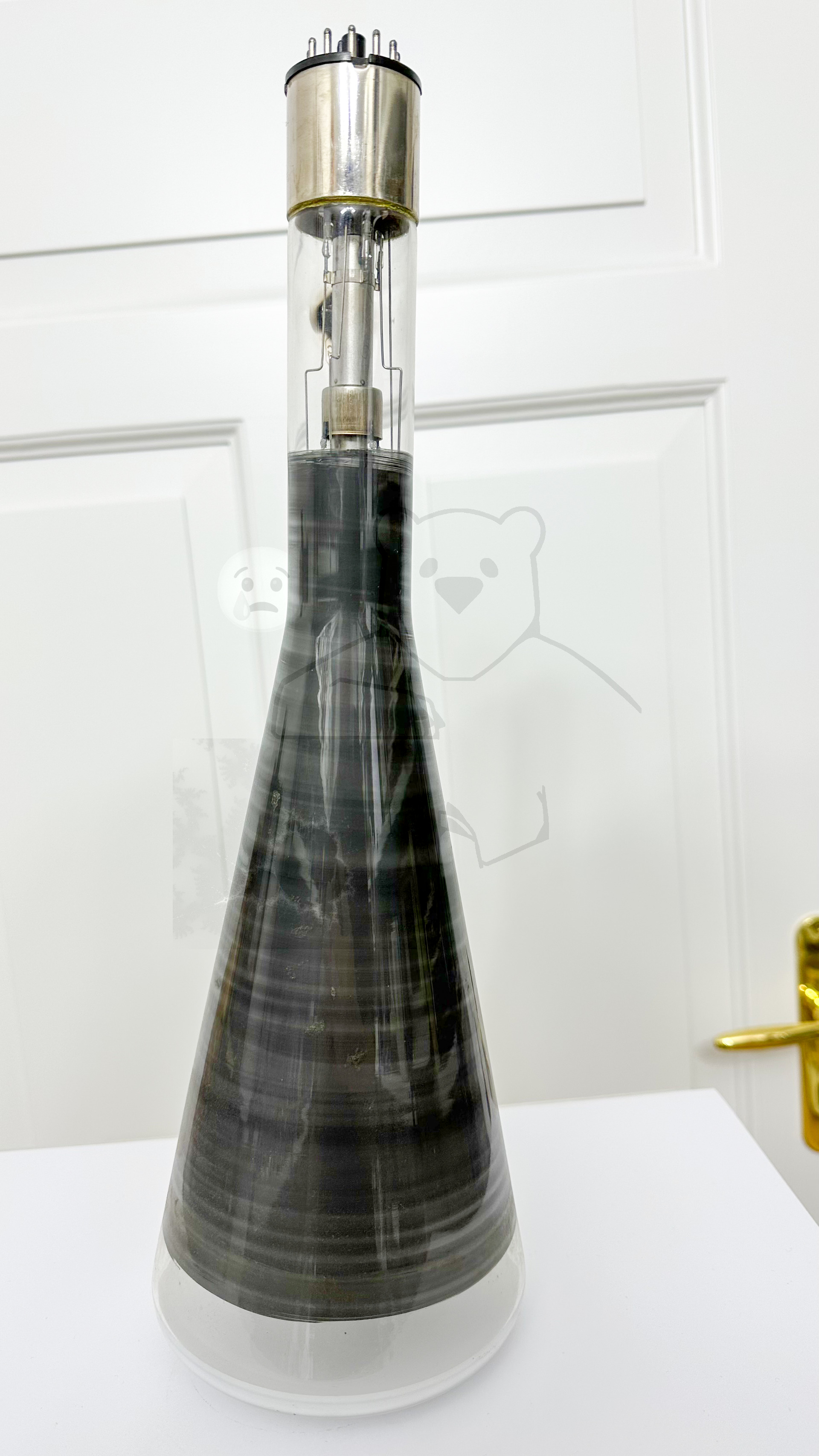

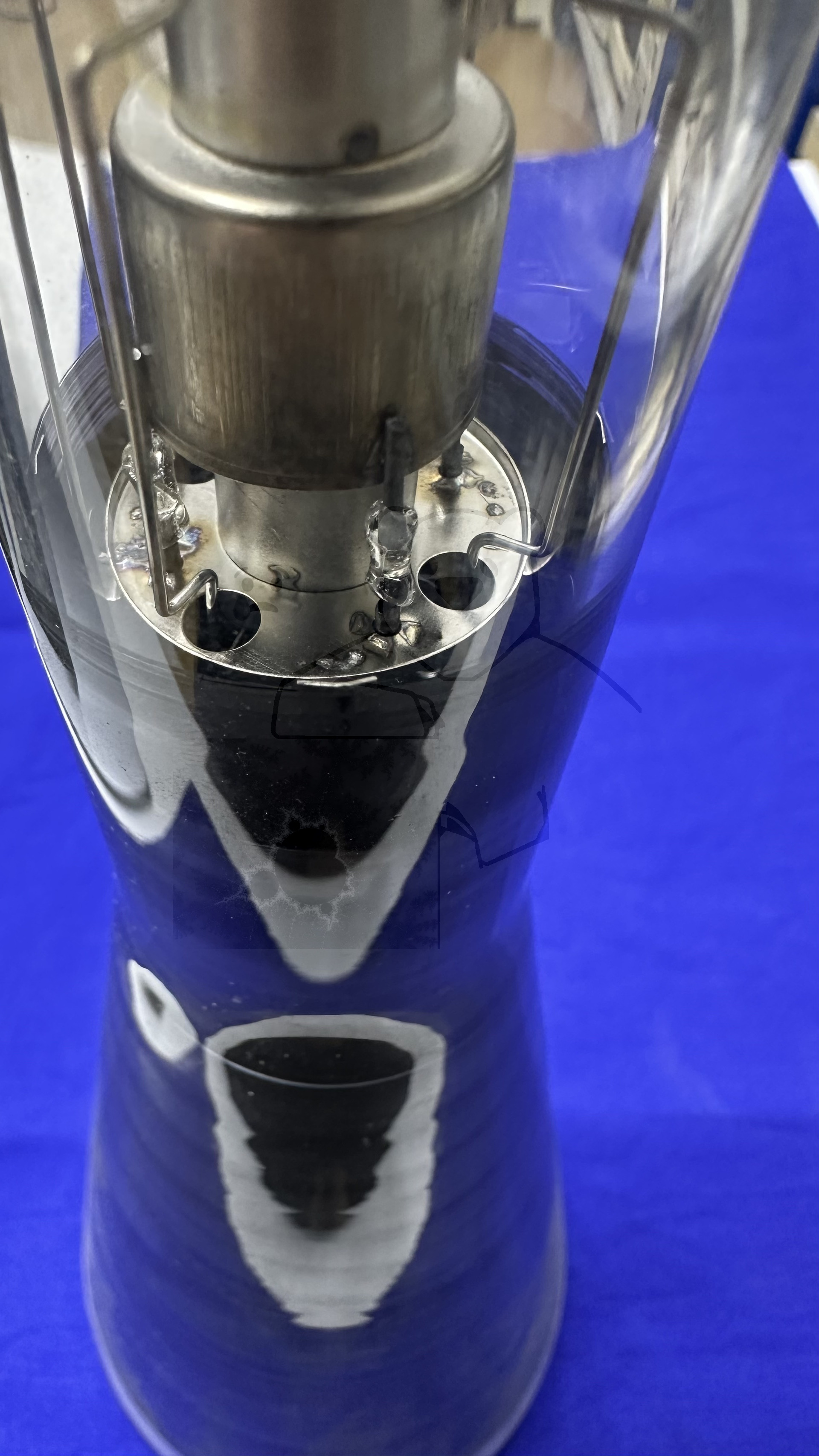

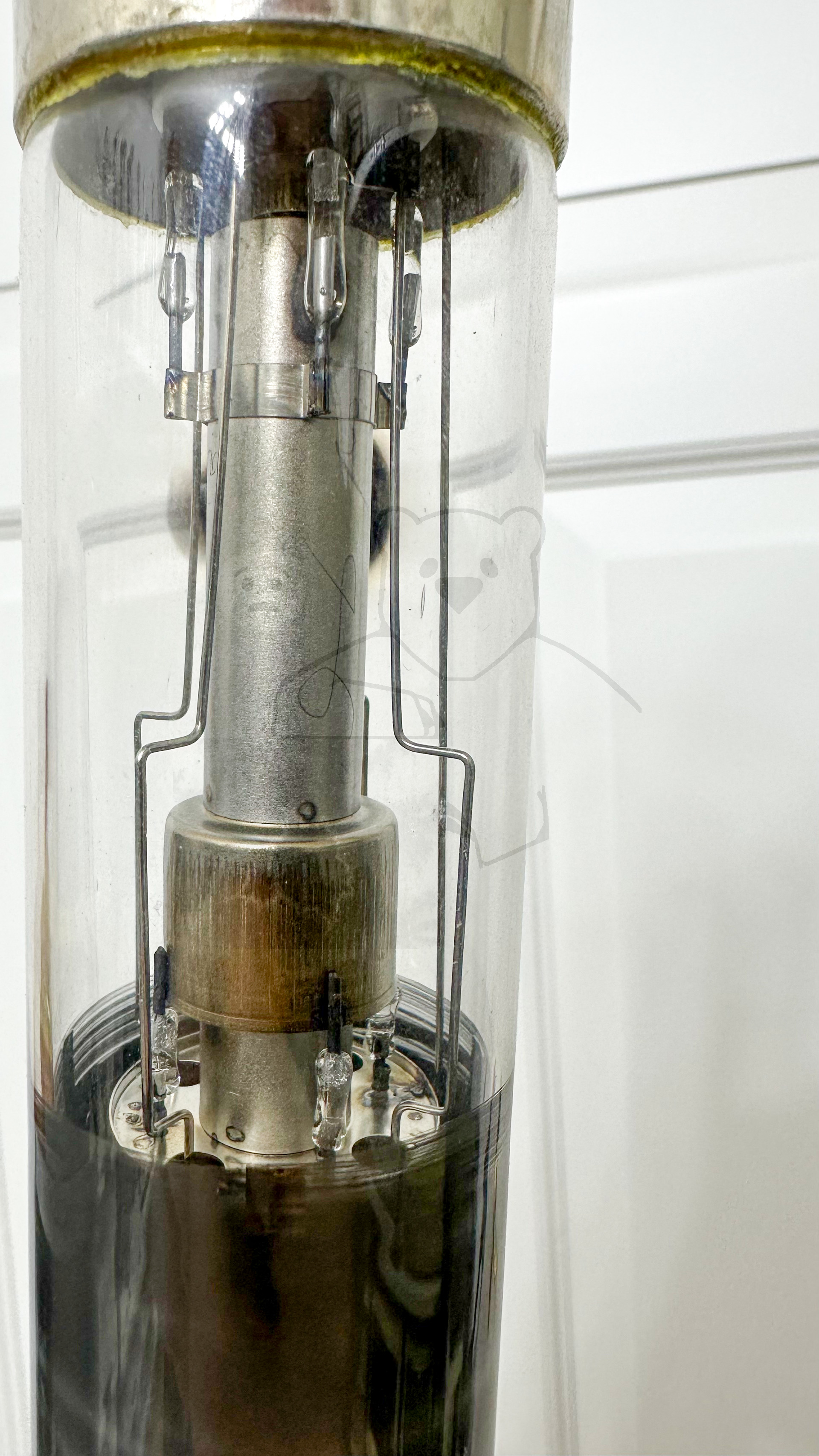

Daten und Bilder der Röhre: 5NP1

🔎 Beschreibung der Röhre: 5NP1 Inventarnummer: 03421

Name	→ 5NP1
Vergleichsname
Hersteller	→ Sylvania
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel, Bildroehren → Liste aller Röhren mit: Spezialsockel, Bildroehren
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L27

🔎 Beschreibung der Systeme für die Röhre: 5NP1

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektromagnetische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 5NP1

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 5NP1
Datenblatt 5NP1 Sylvania [www.tubedata.info].pdf (110 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
