Daten und Bilder der Röhre: UEL51

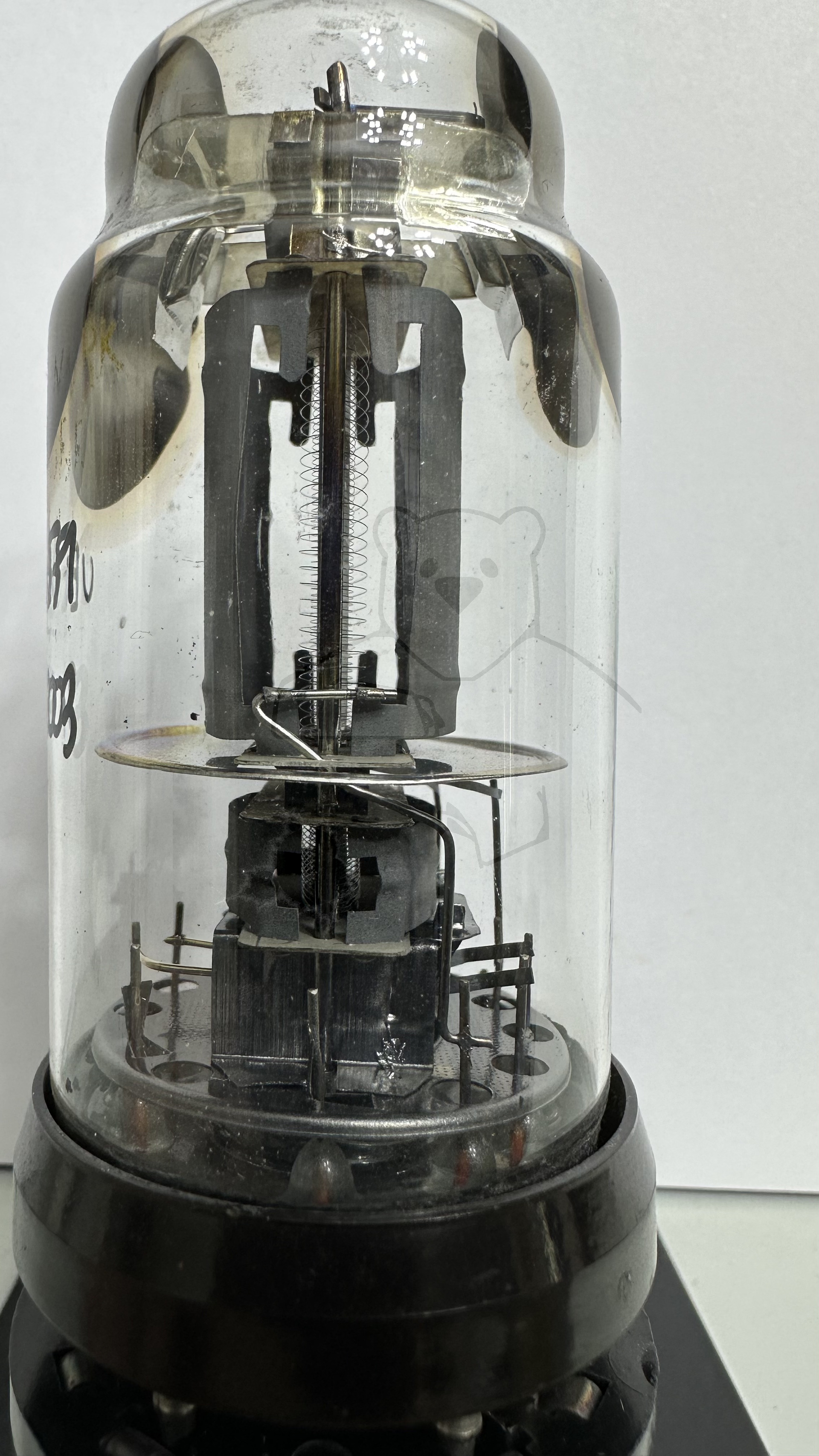

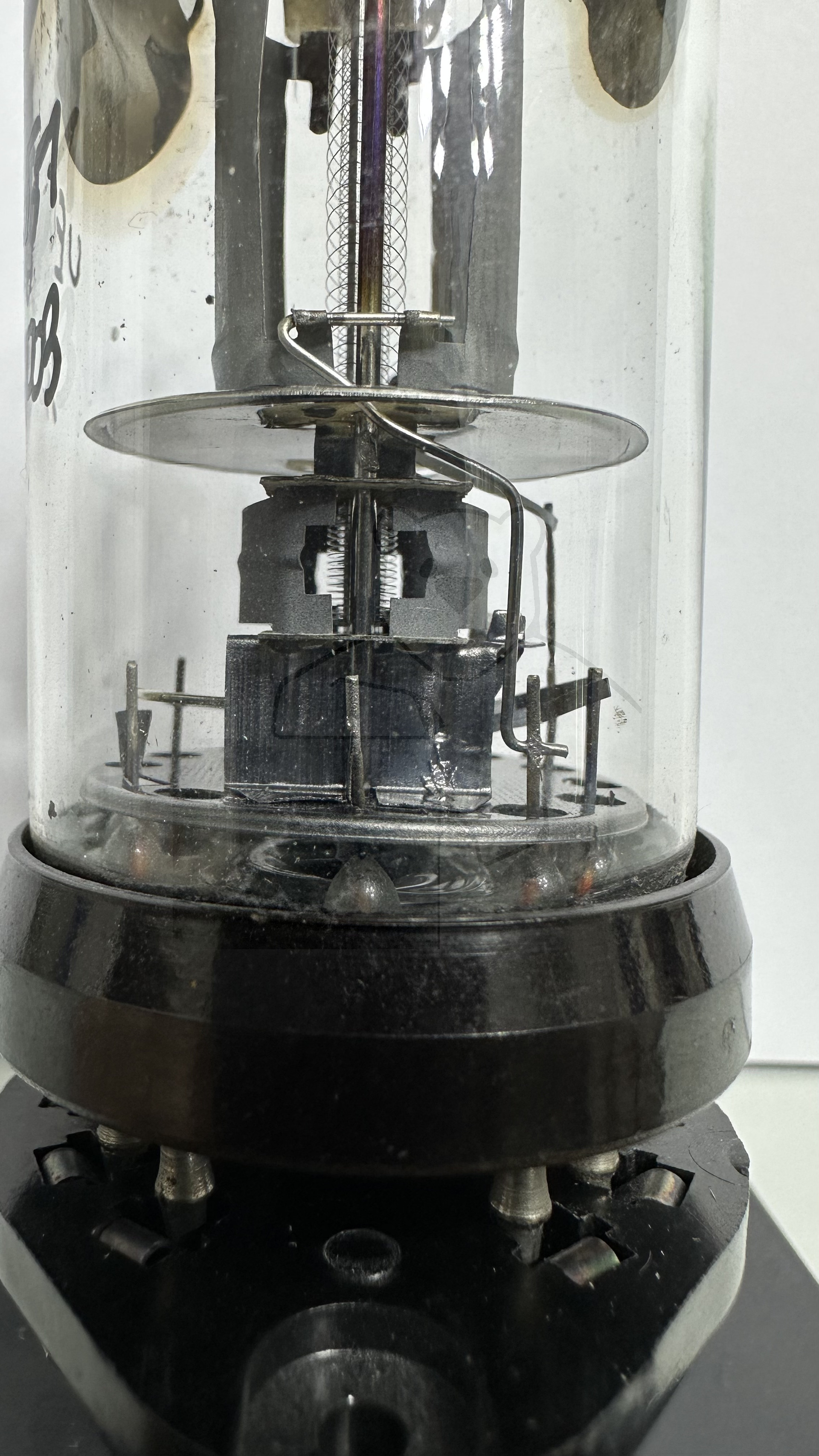

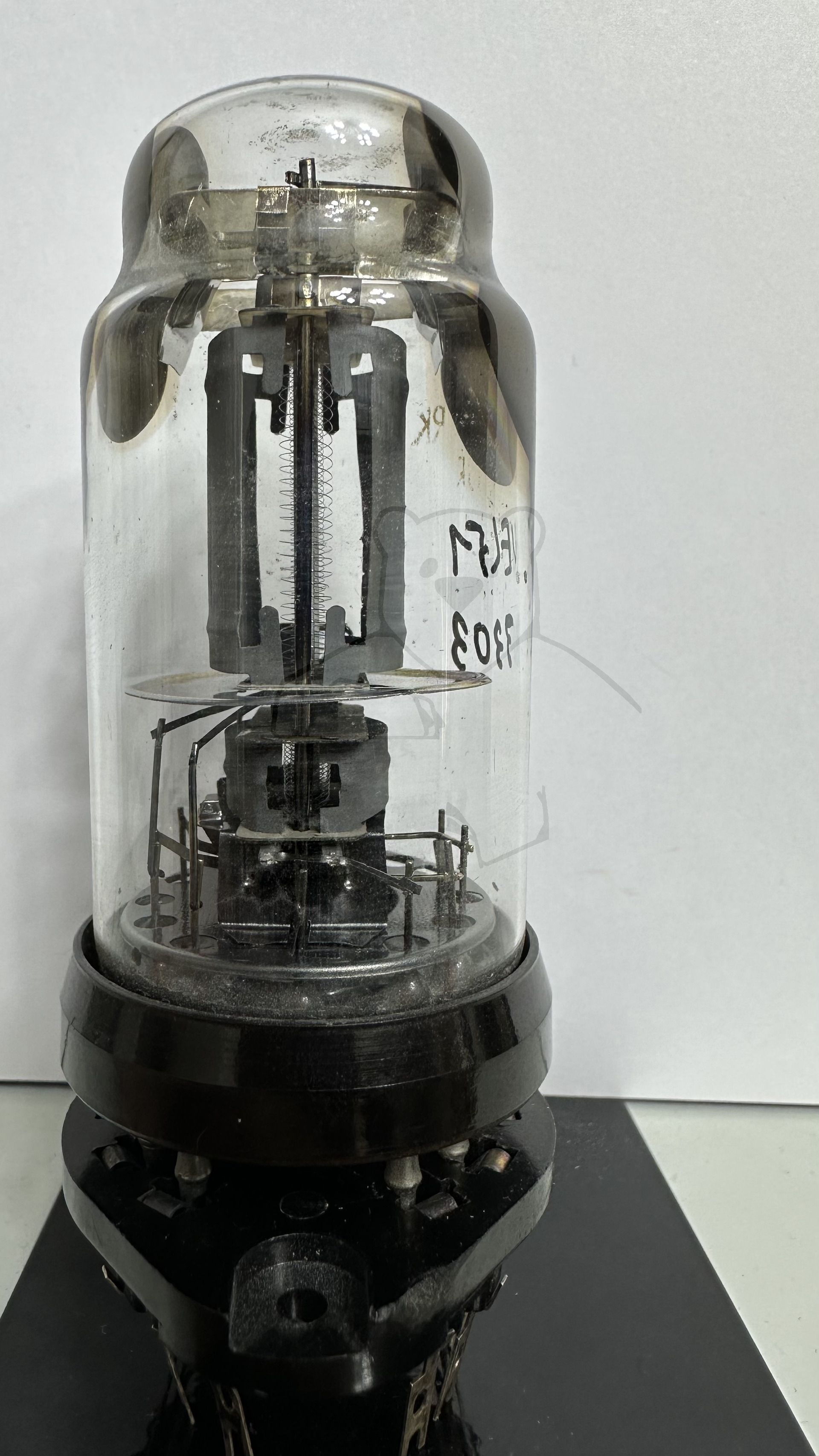

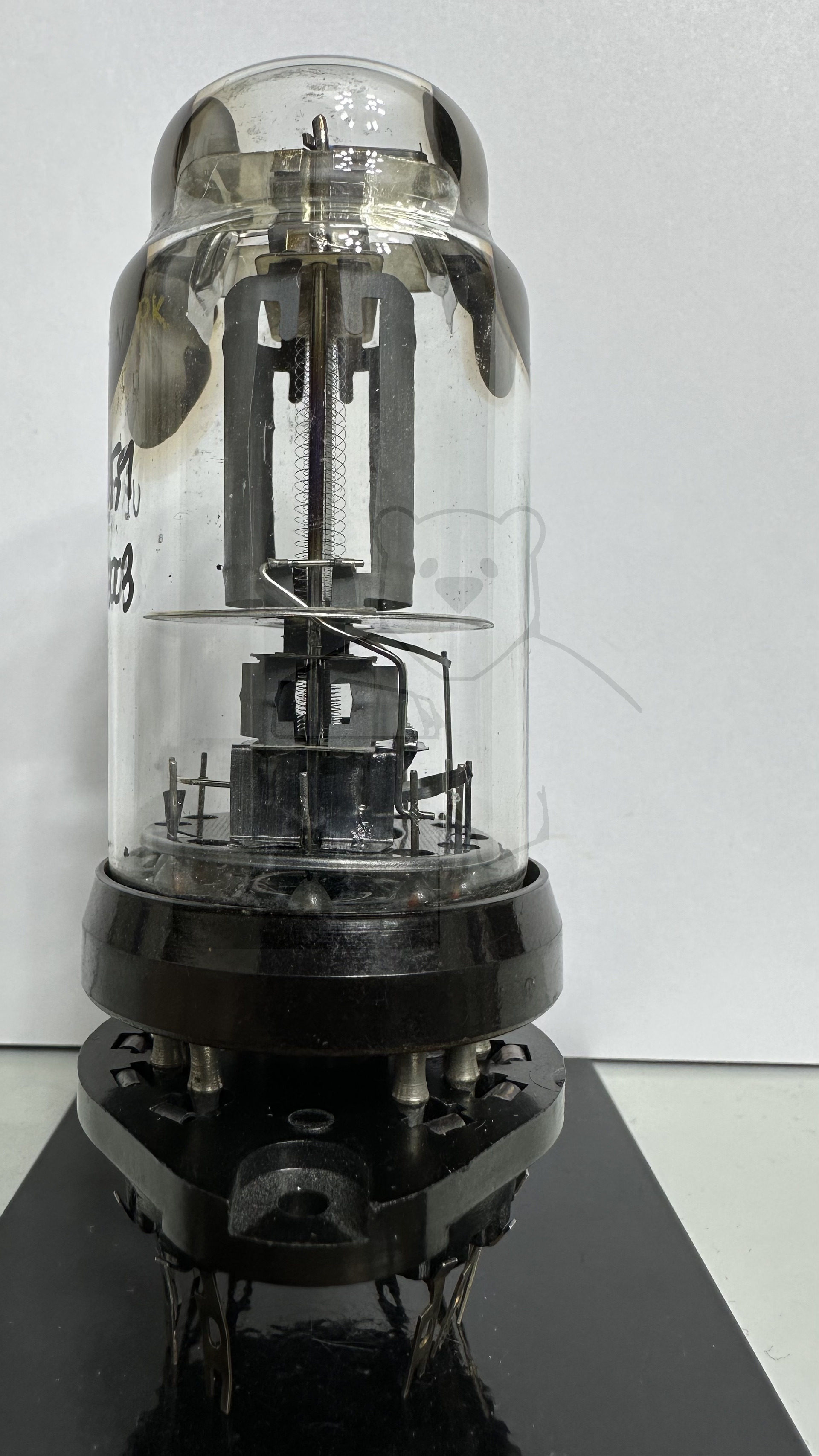

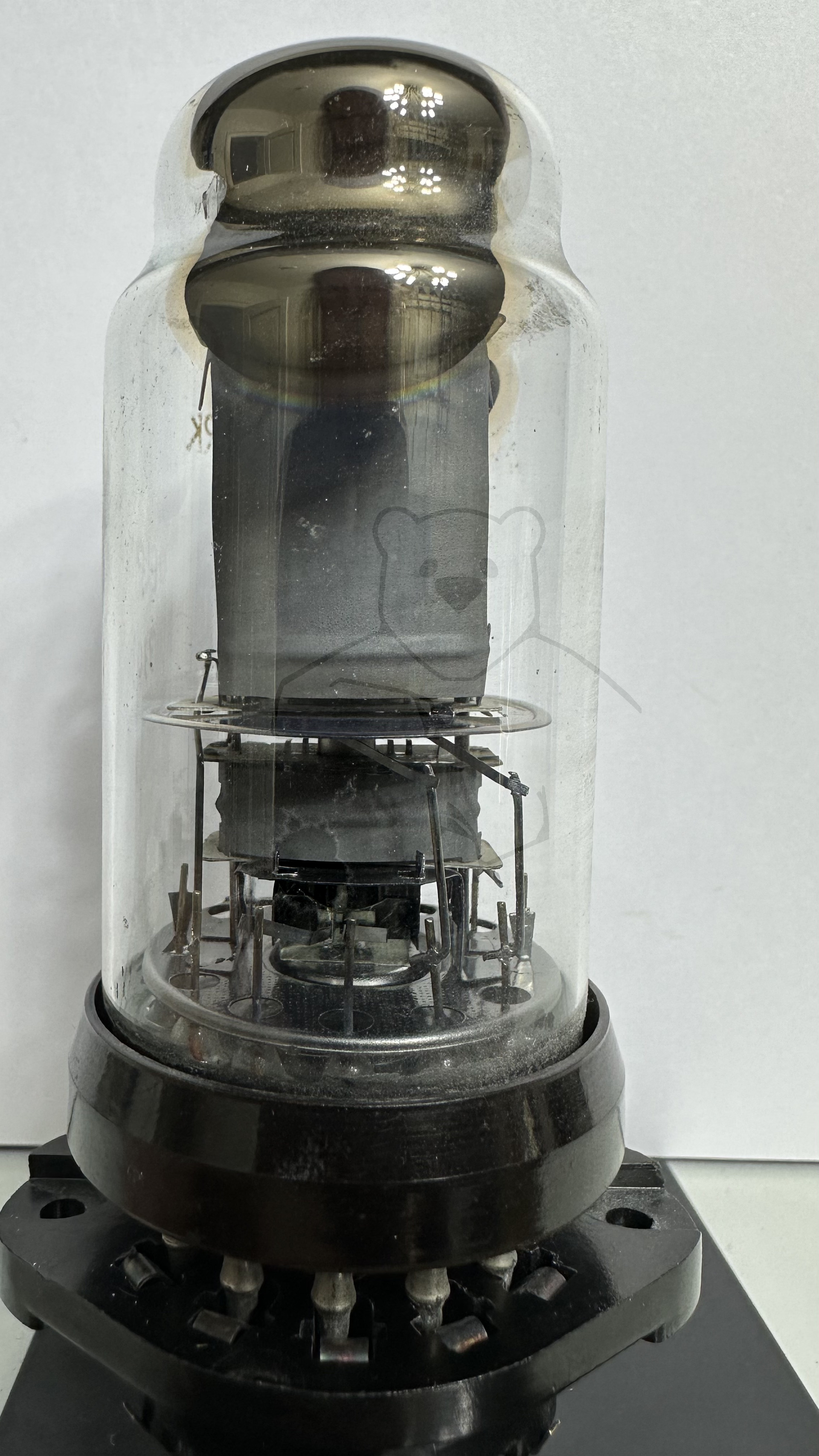

🔎 Beschreibung der Röhre: UEL51 Inventarnummer: 03303

Name	→ UEL51
Vergleichsname
Hersteller	→ Funkwerk Erfurt
Heizspannung (Volt)	62
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 10pol. → Liste aller Röhren mit: Stahlroehre, 10pol.
Informationen Röhrentyp
Informationen	Herstellerlogo noch fragmentweise erhalten
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L16

🔎 Beschreibung der Systeme für die Röhre: UEL51

	System 1	System 2
Kathode	9	9
Gitter 1	8	5
Gitter 2	7	4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	9	9
Funktion	→ Niederfrequenzverstaerker, Tetrode	→ Endtetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UEL51

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: UEL51
Datenblatt UEL51 RFT.pdf (143 kB)
Pruefkarte UEL51 - Karte 1 - Funke W19 Roehrenpruefer.pdf (167 kB)
Pruefkarte UEL51 - Karte 2 - Funke W19 Roehrenpruefer.pdf (167 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
