đ Beschreibung der Röhre: 904 Inventarnummer: 03302
| Name | â 904 |
| Vergleichsname | â A4110 AG495 E424N â K1694 â LA203 â REN904 |
| Hersteller | â Opta |
| Heizspannung (Volt) | 3,8 - 4 |
| Heizstrom (AmpĂšre) | 1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 5pol. â Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | HE9324 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S40b |
đ Beschreibung der Systeme fĂŒr die Röhre: 904
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 904
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: 904
Datenblatt REN904 Diagramm.pdf (39 kB)
Datenblatt REN904 Telefunken Version 1.pdf (238 kB)
Datenblatt REN904 Telefunken Version 2 [www.tubedata.info].pdf (108 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 904

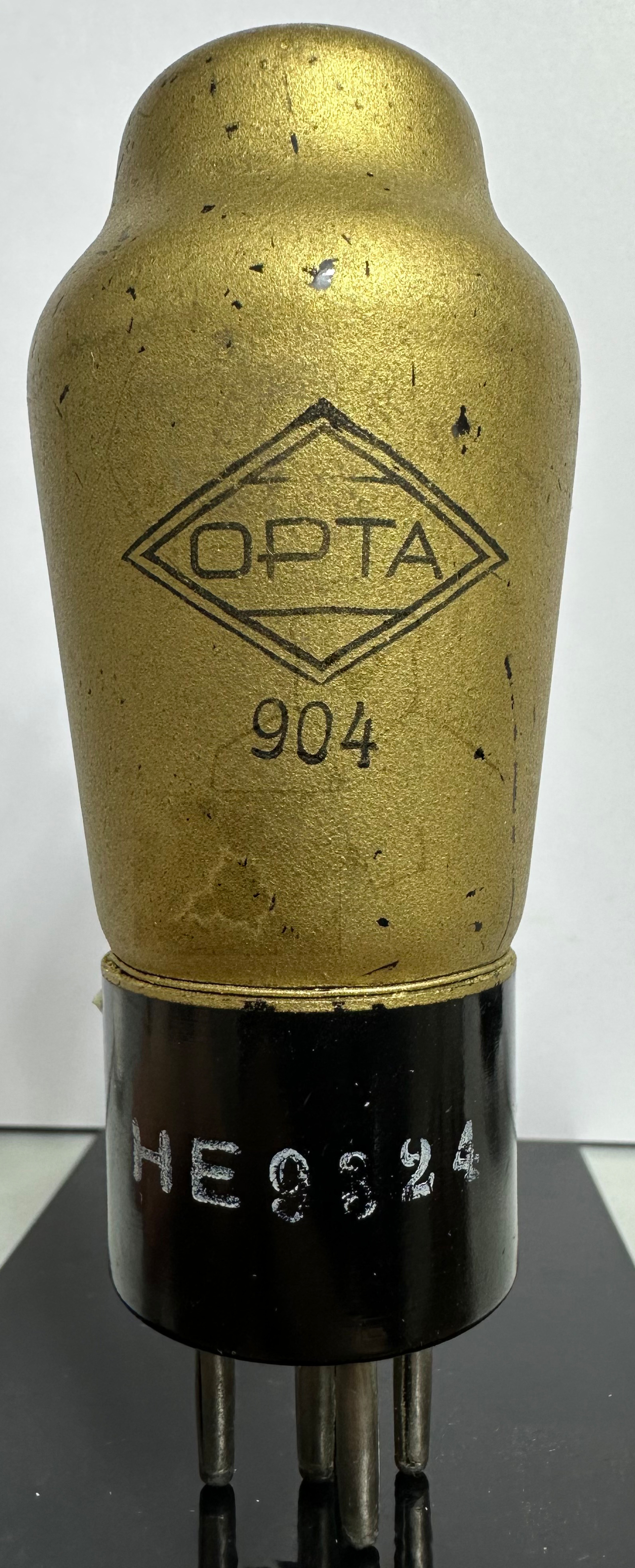

Röhre 904 #3302 Bild 1
