đ Beschreibung der Röhre: 7651 Inventarnummer: 03243
| Name | â 7651 |
| Vergleichsname | |
| Hersteller | â RCA |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 7,5 |
| Art der Heizung | Halb-Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Spezialsockel â Liste aller Röhren mit: Spezialsockel |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | Y102 AP |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S100 |
đ Beschreibung der Systeme fĂŒr die Röhre: 7651
| System 1 | |
| Kathode | k |
| Gitter 1 | g1 |
| Gitter 2 | g2 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | h1, h2 |
| Abschirmung | |
| Funktion | â Senderoehre, Tetrode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 7651
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 7651
Datenblatt 7651 Burle.pdf (855 kB)
Datenblatt 7651 RCA.pdf (565 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 7651

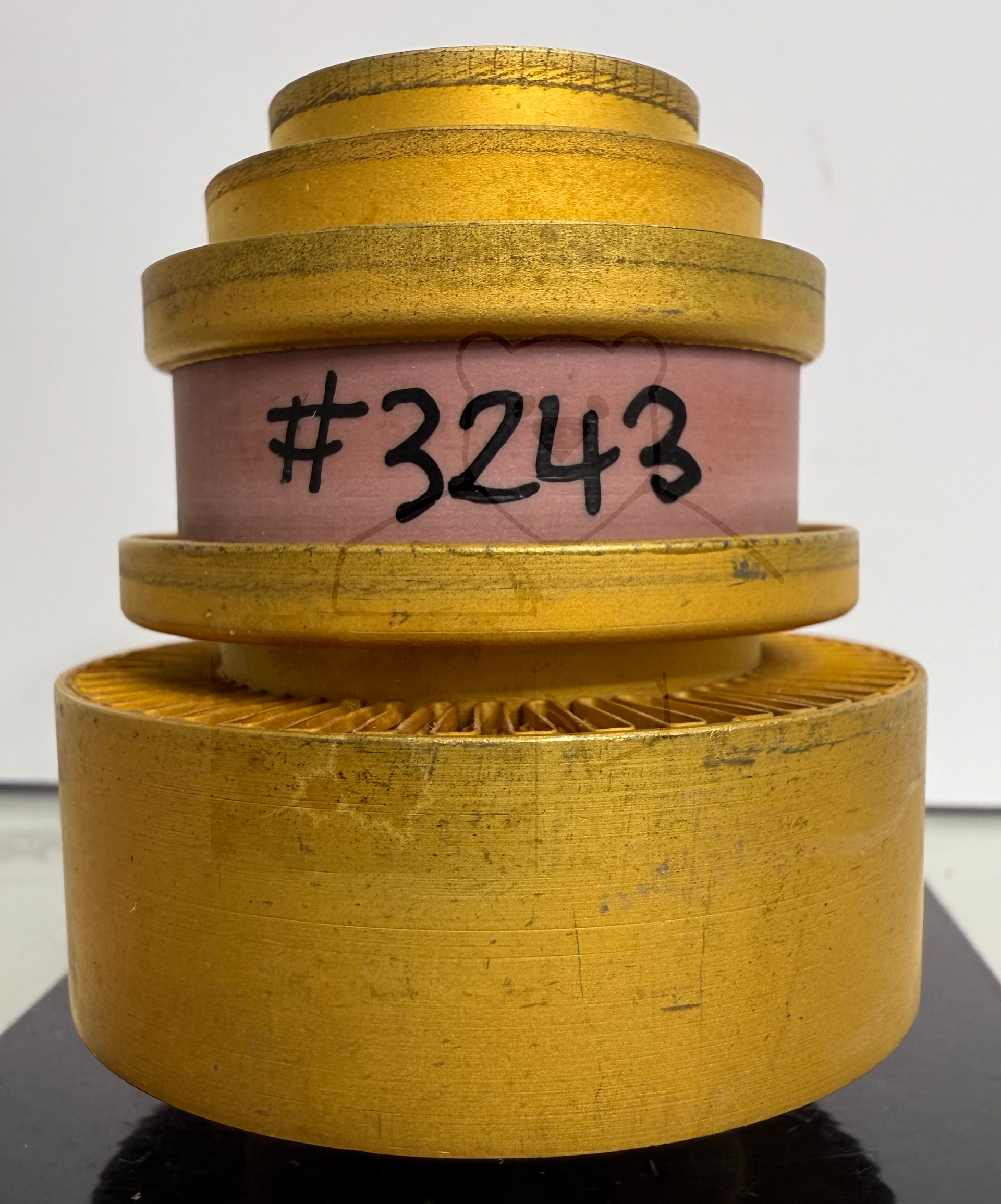

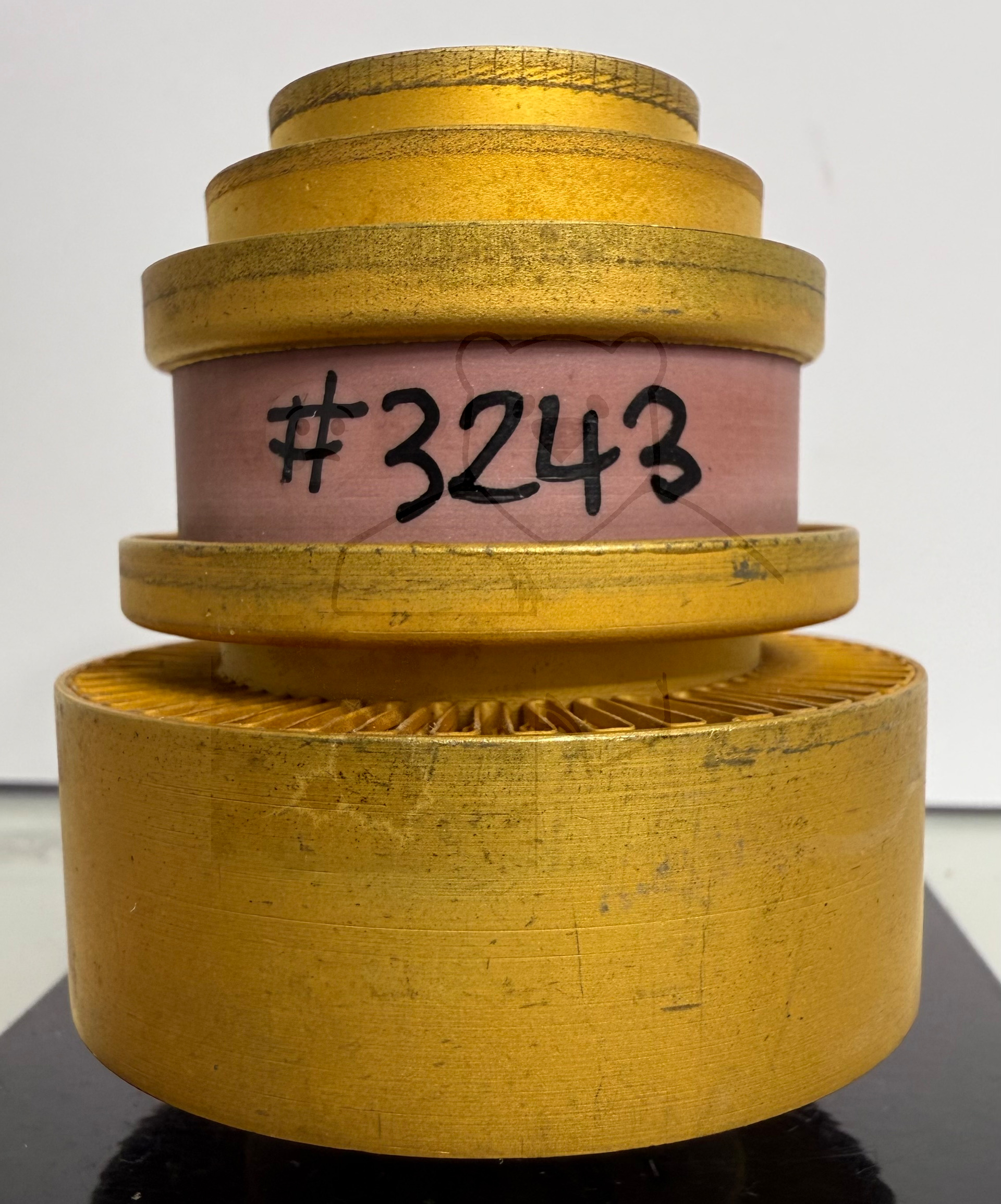

Röhre 7651 #3243 Bild 1

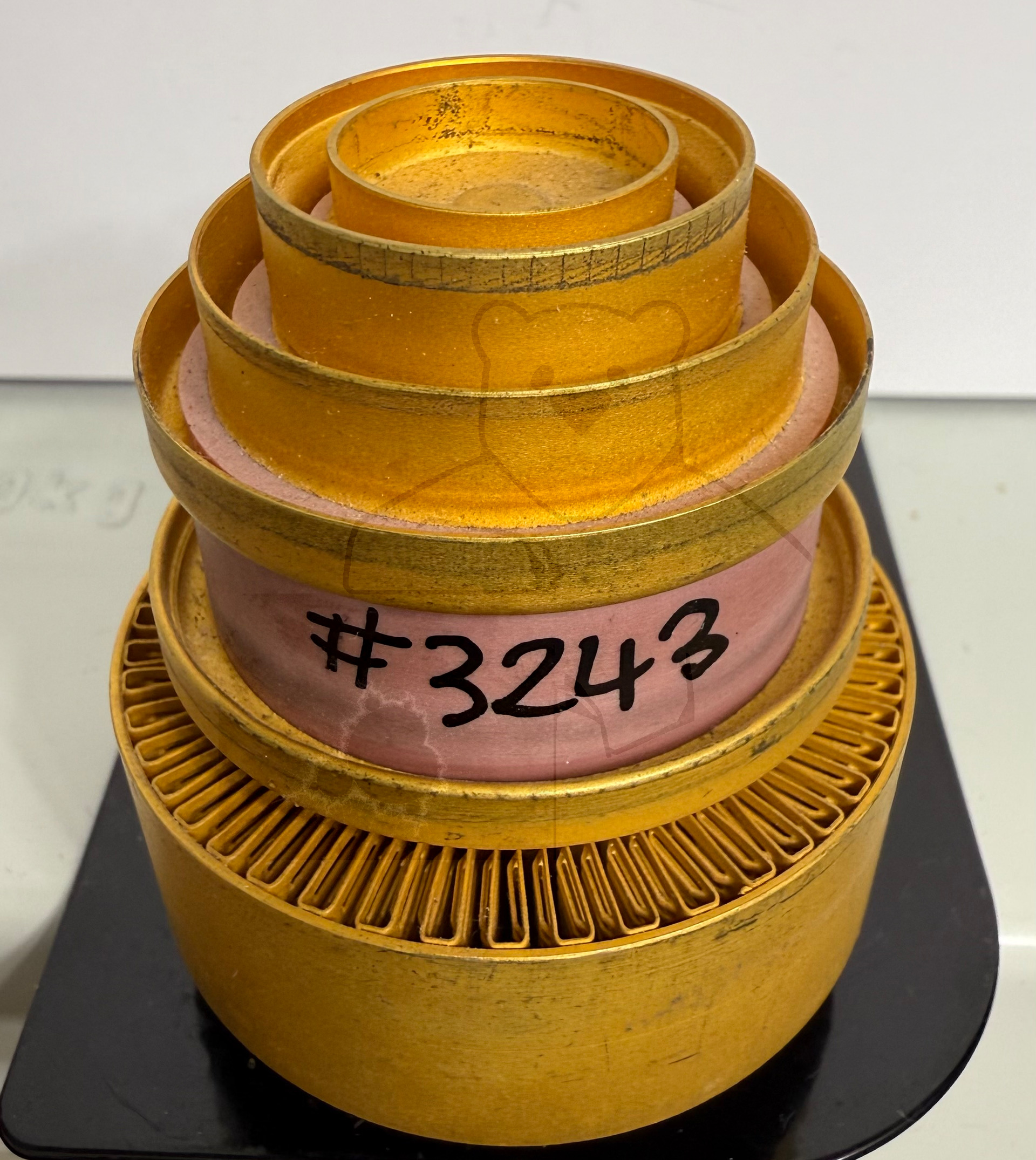

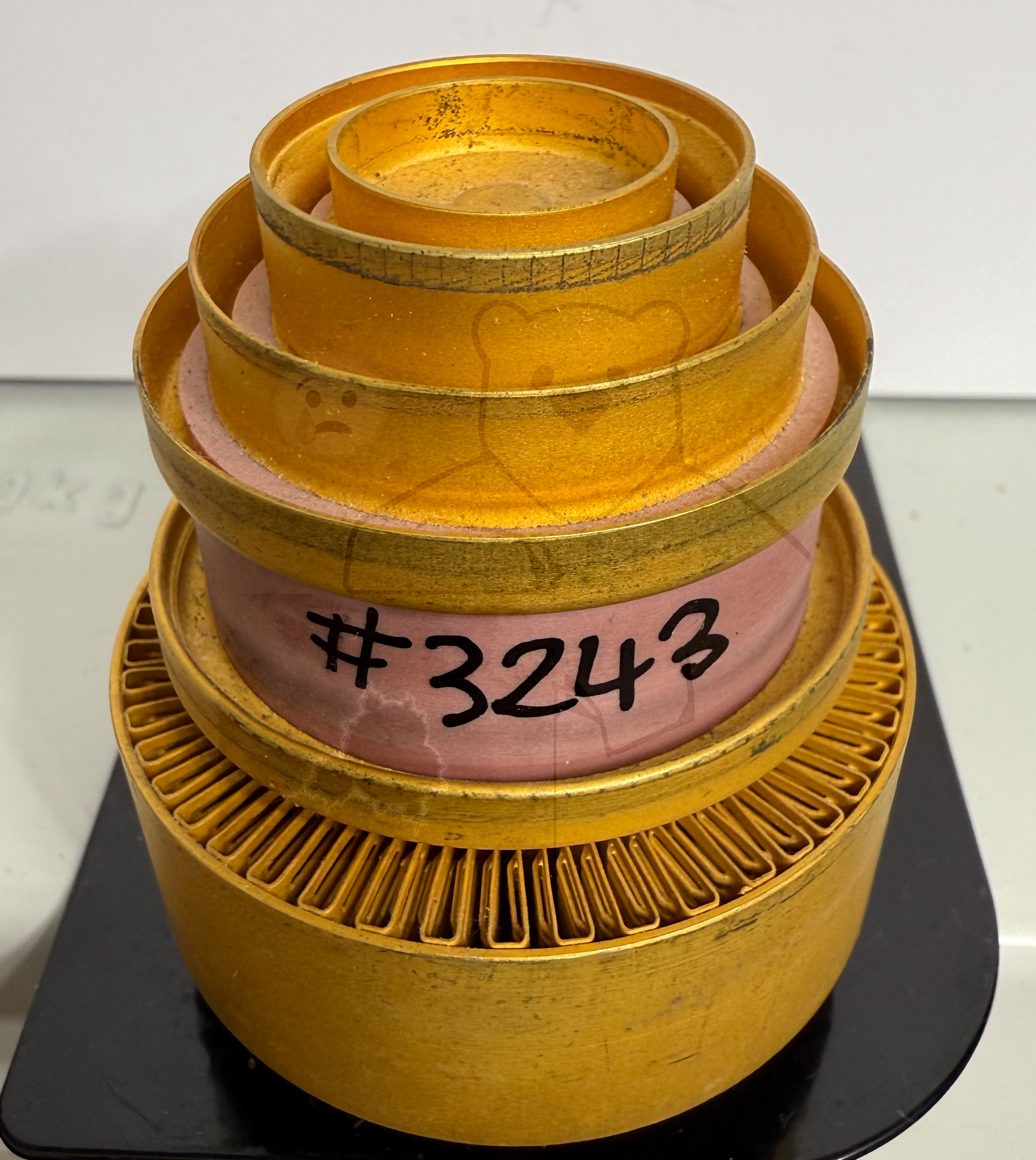

Röhre 7651 #3243 Bild 2

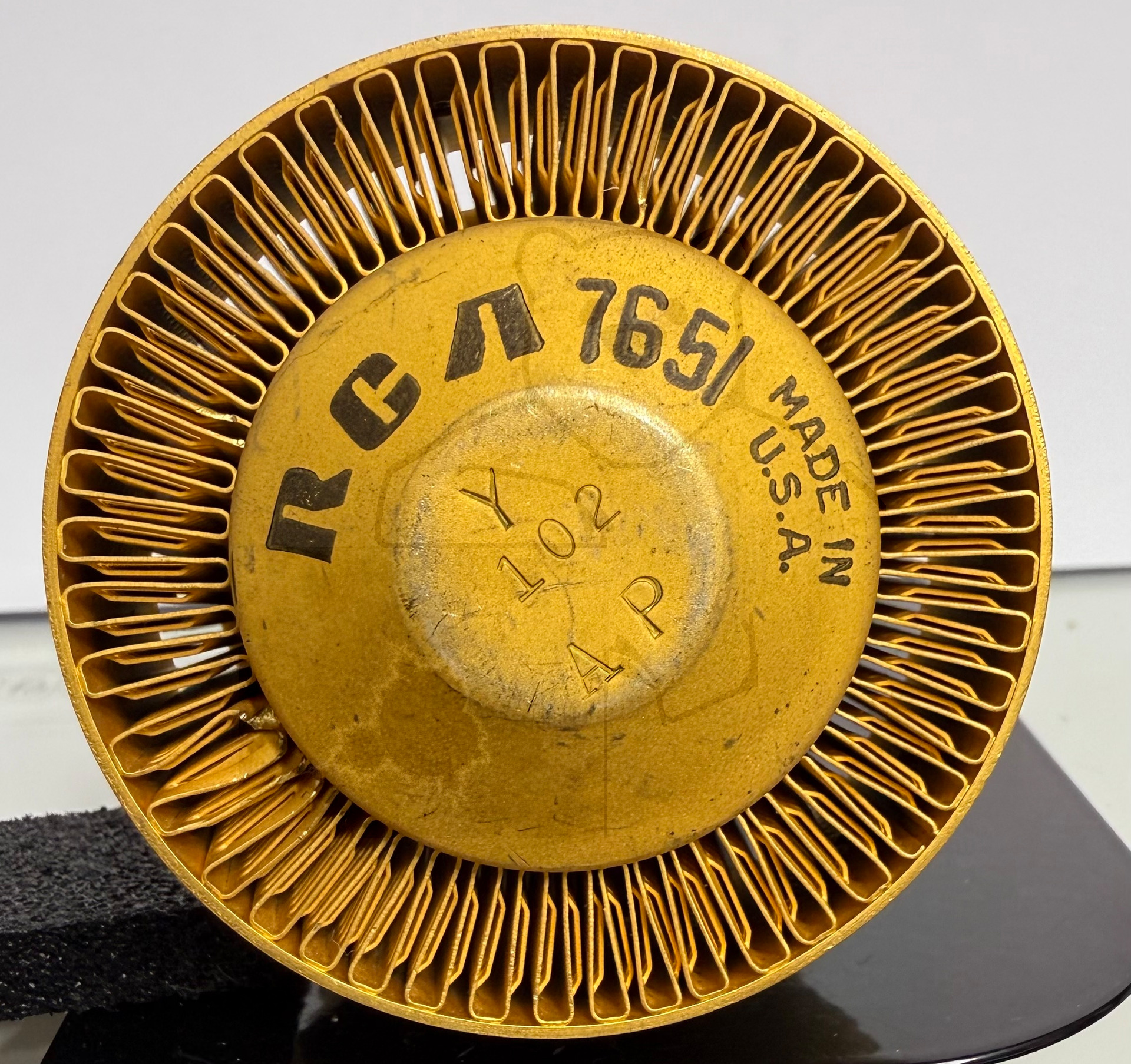

Röhre 7651 #3243 Bild 3
