Daten und Bilder der Röhre: 4Y50A2

🔎 Beschreibung der Röhre: 4Y50A2 Inventarnummer: 03225

Name	→ 4Y50A2
Vergleichsname
Hersteller	→ Unbekannter Hersteller
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,5
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Informationen Röhrentyp
Informationen	In der Röhre: J.5234 68.20
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet

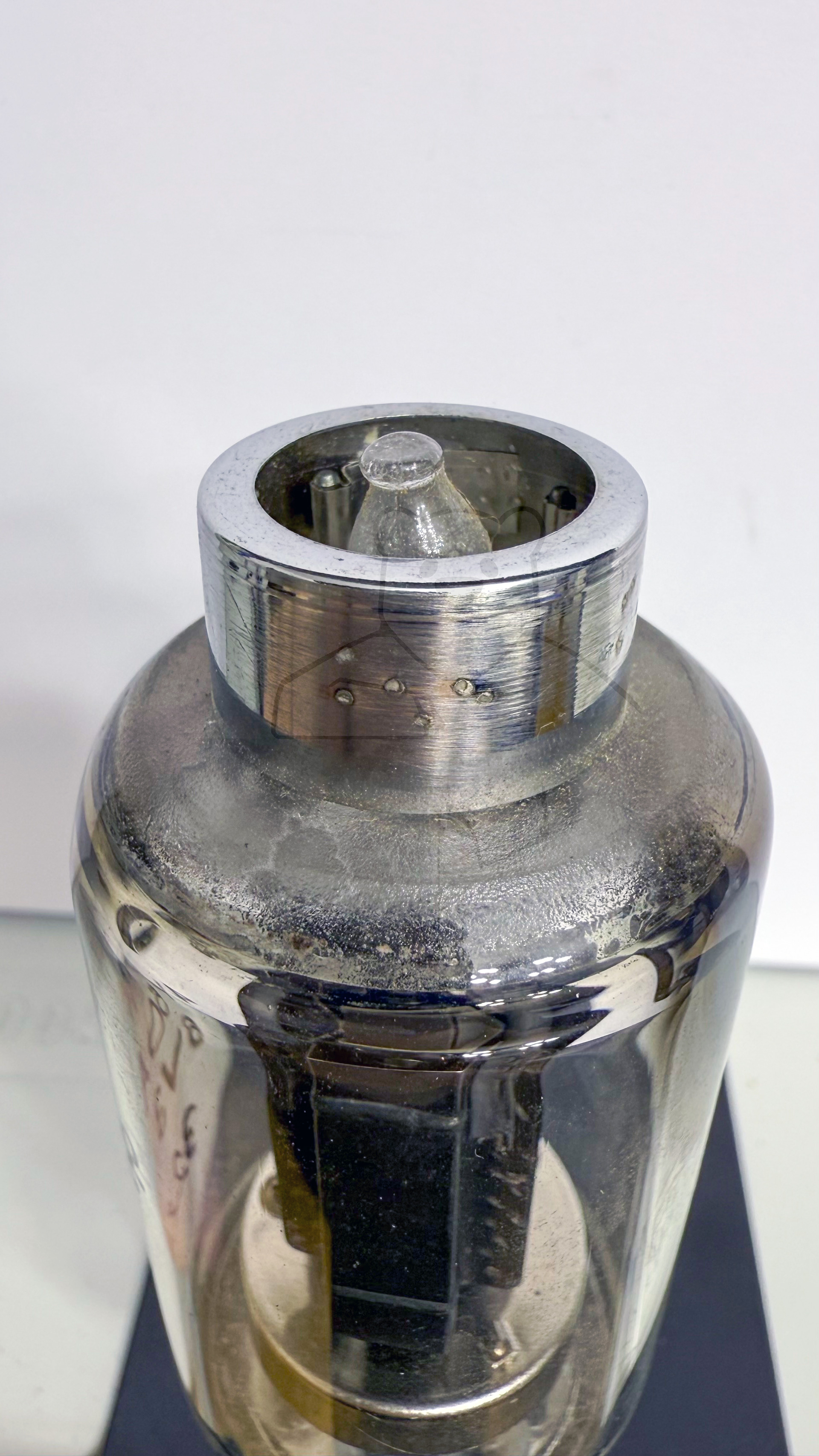

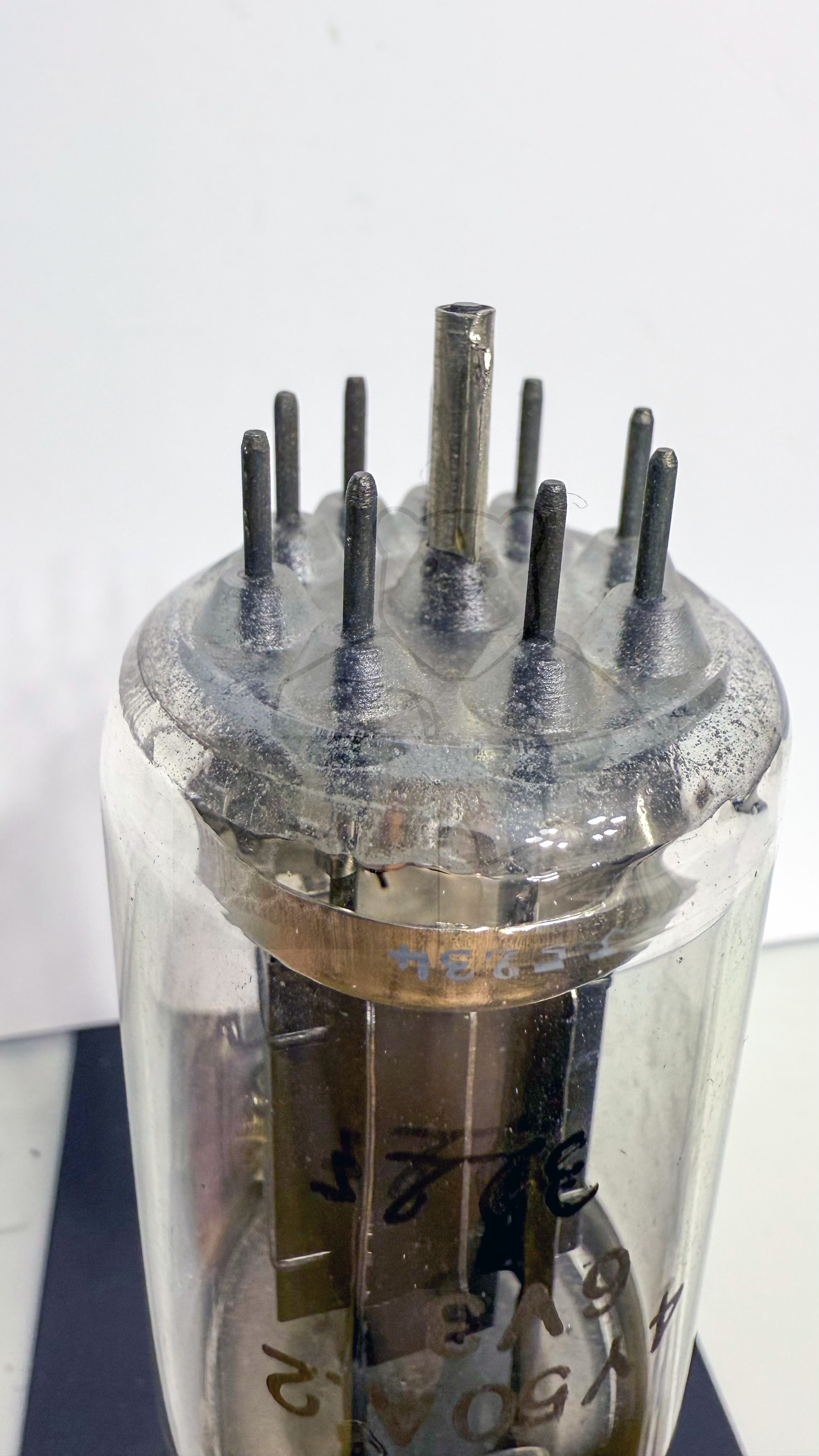

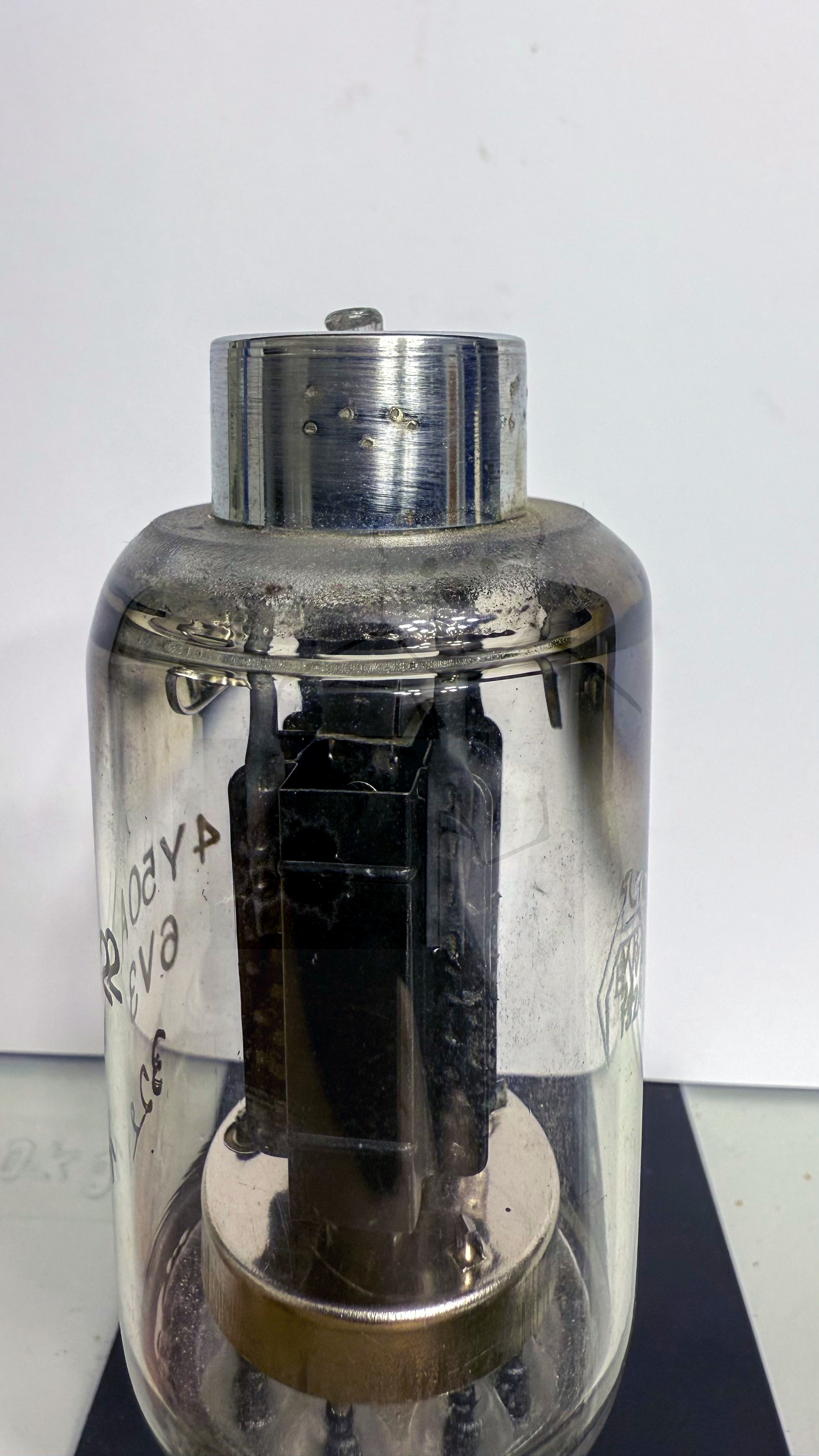

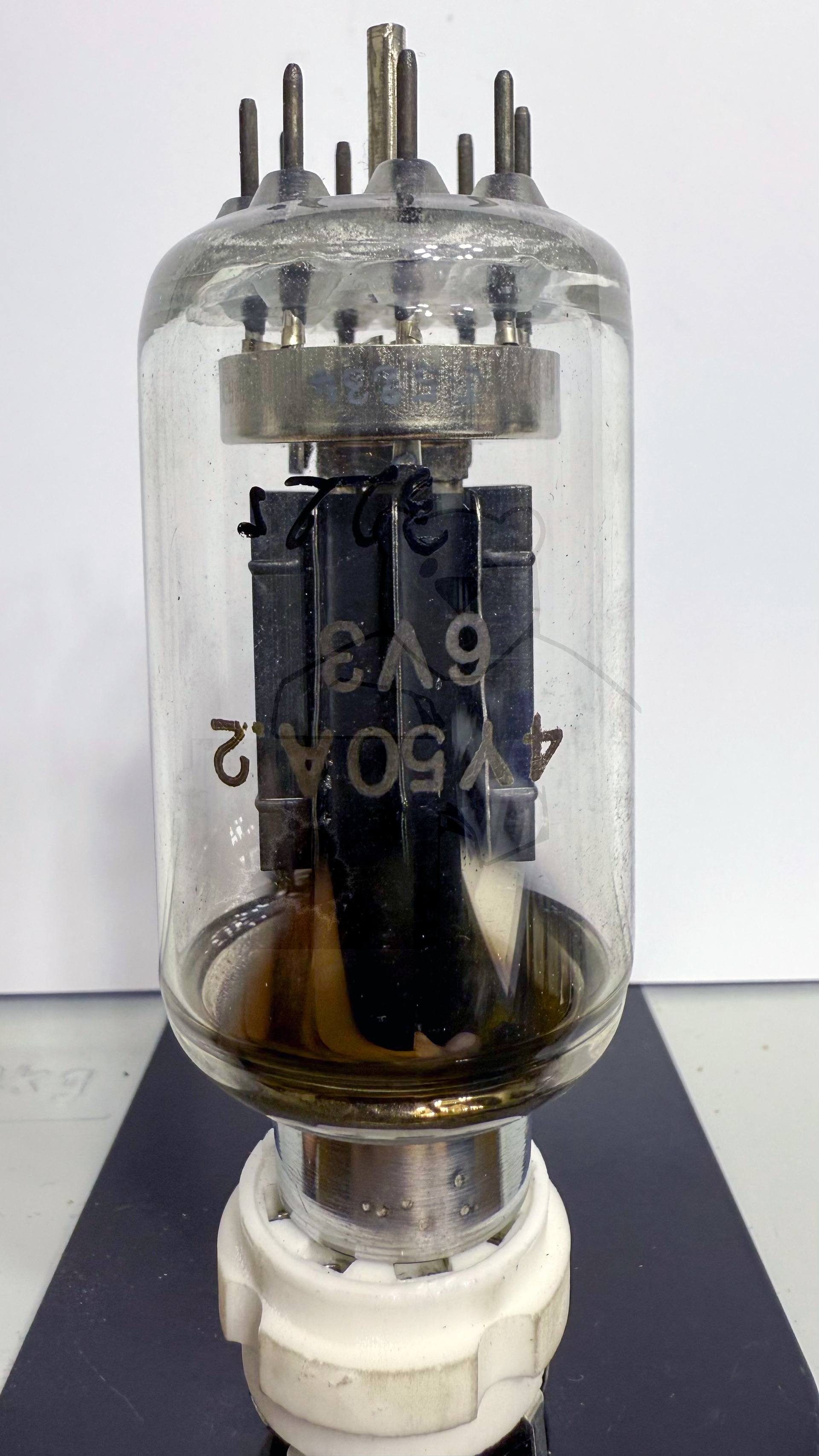

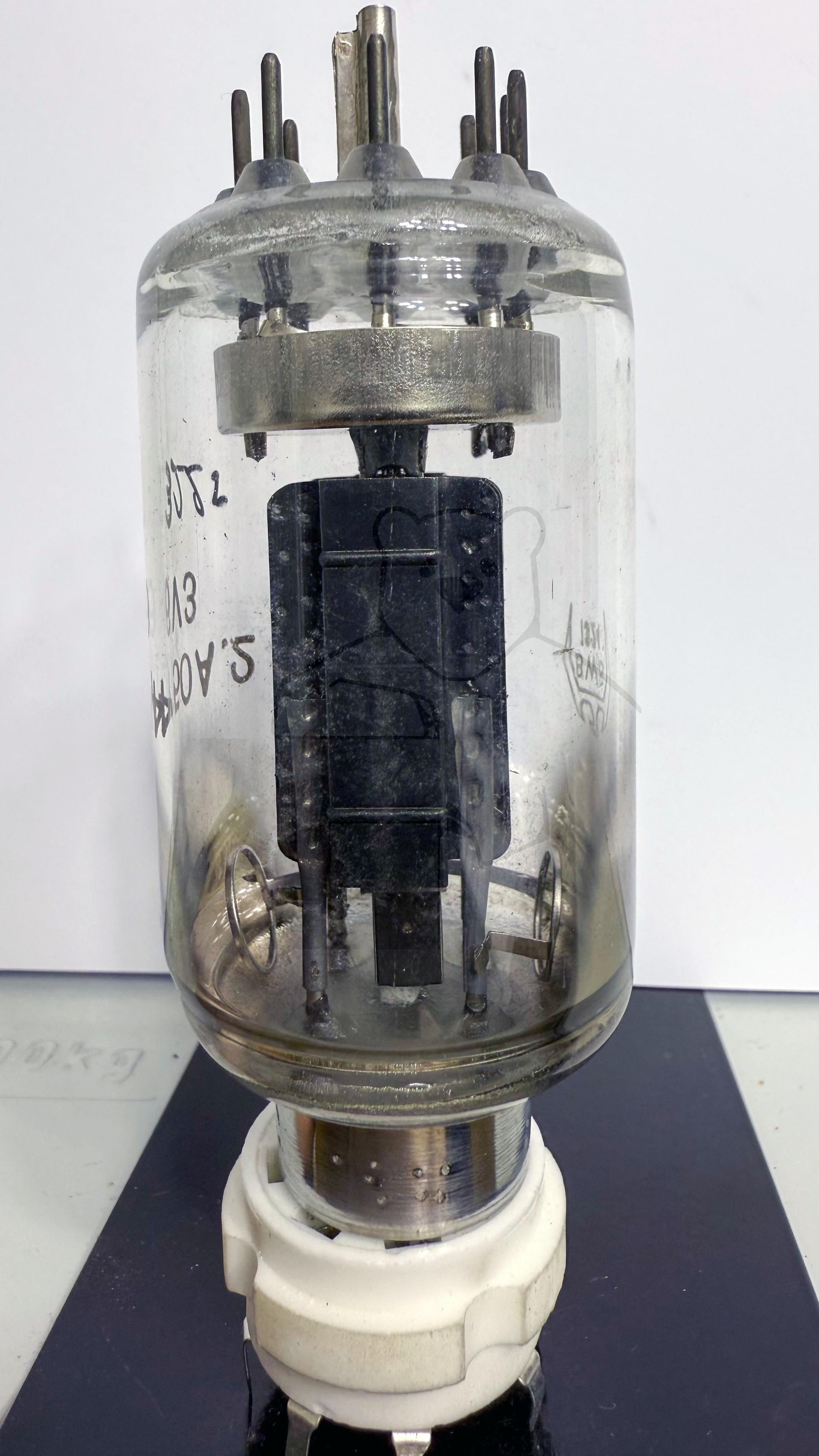

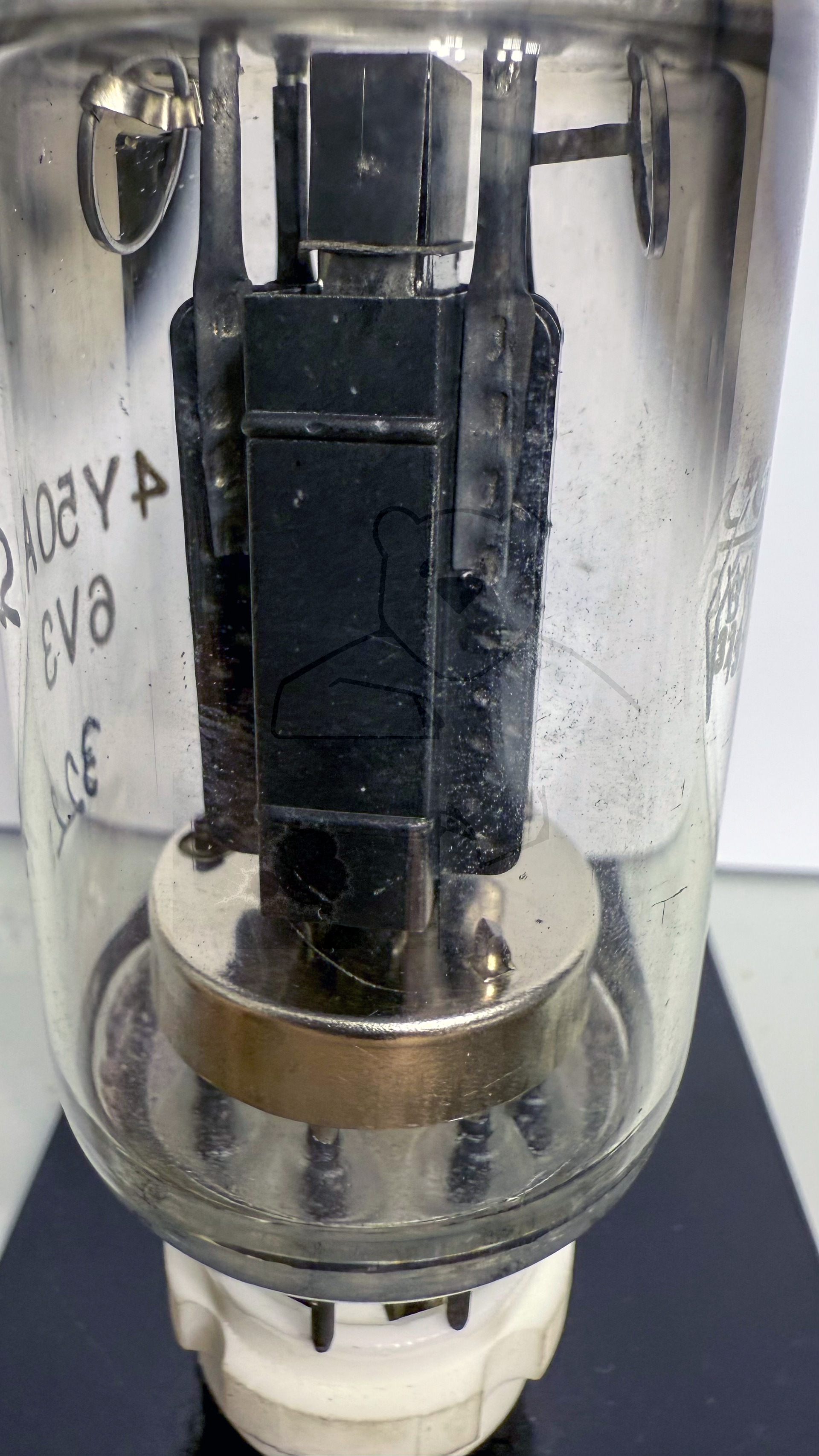

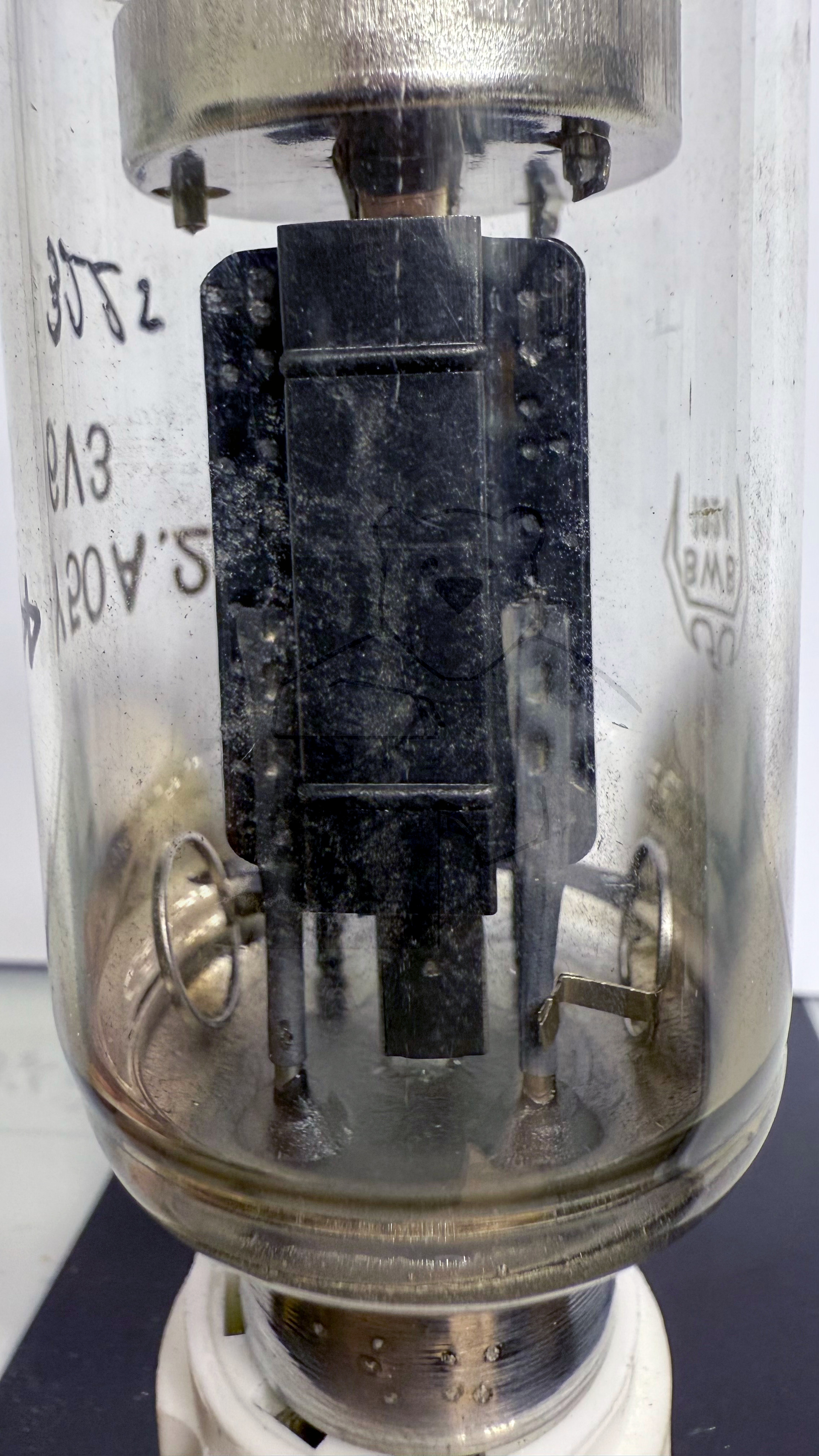

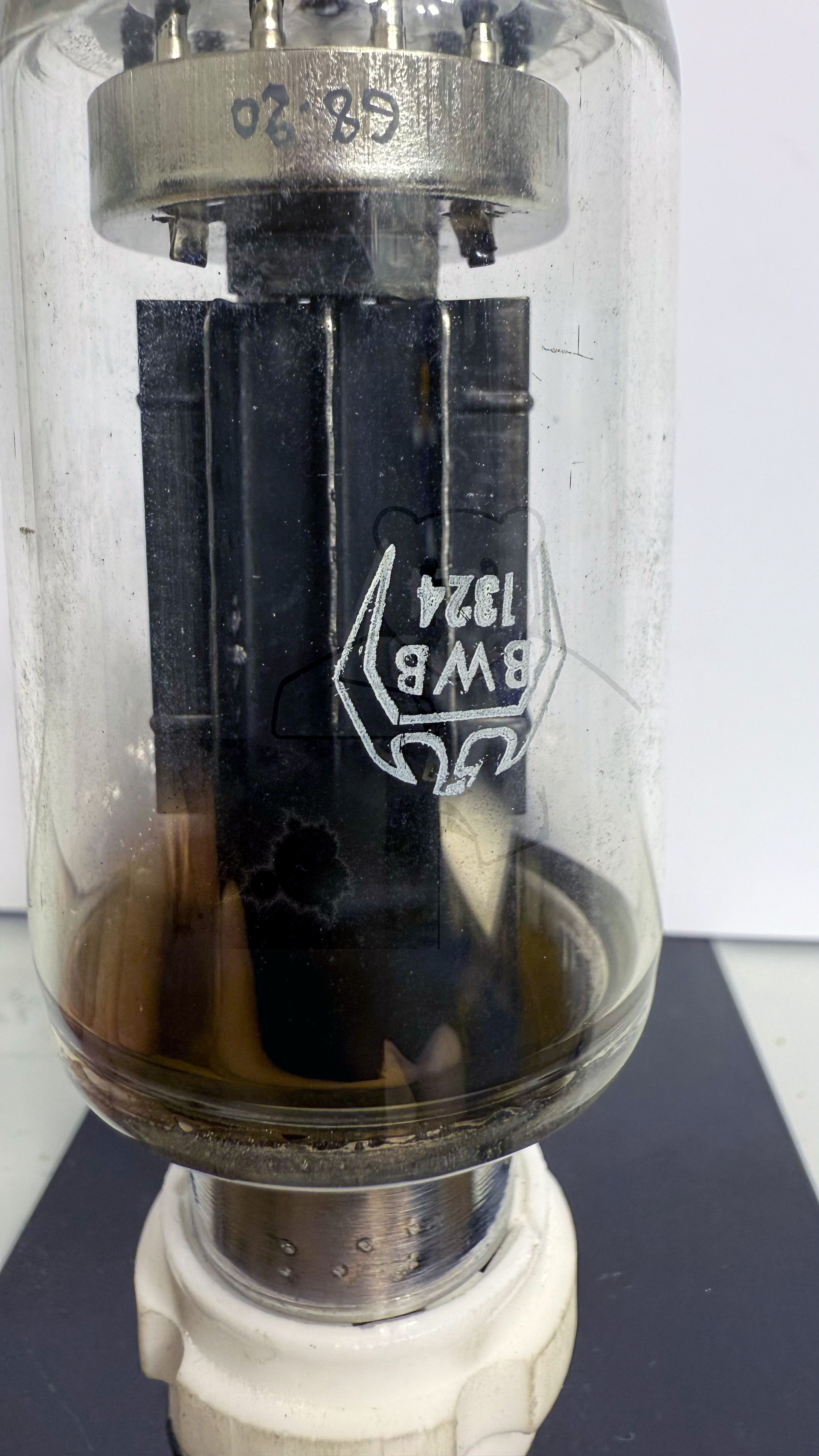

Hoheitszeichen	BWB 1324 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S100

🔎 Beschreibung der Systeme für die Röhre: 4Y50A2

	System 1
Kathode	5
Gitter 1	3, 7
Gitter 2	4, 6
Gitter 3	2, 8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 9
Abschirmung
Funktion	→ Senderoehre, Tetrode
