Daten und Bilder der Röhre: PL5544

🔎 Beschreibung der Röhre: PL5544 Inventarnummer: 03224

Name	→ PL5544
Vergleichsname	5544
Hersteller	→ Valvo
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	12
Art der Heizung	Direkt

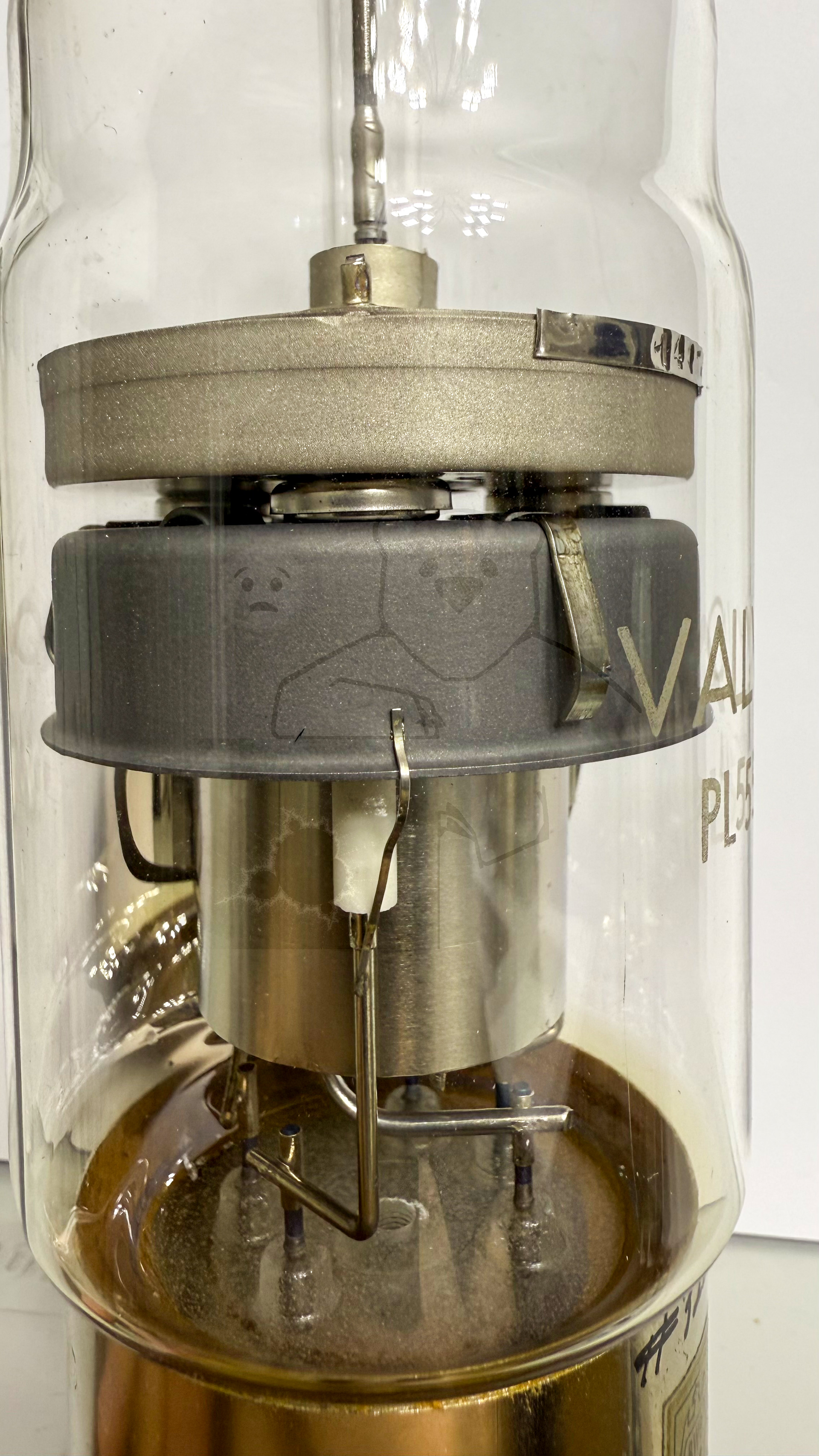

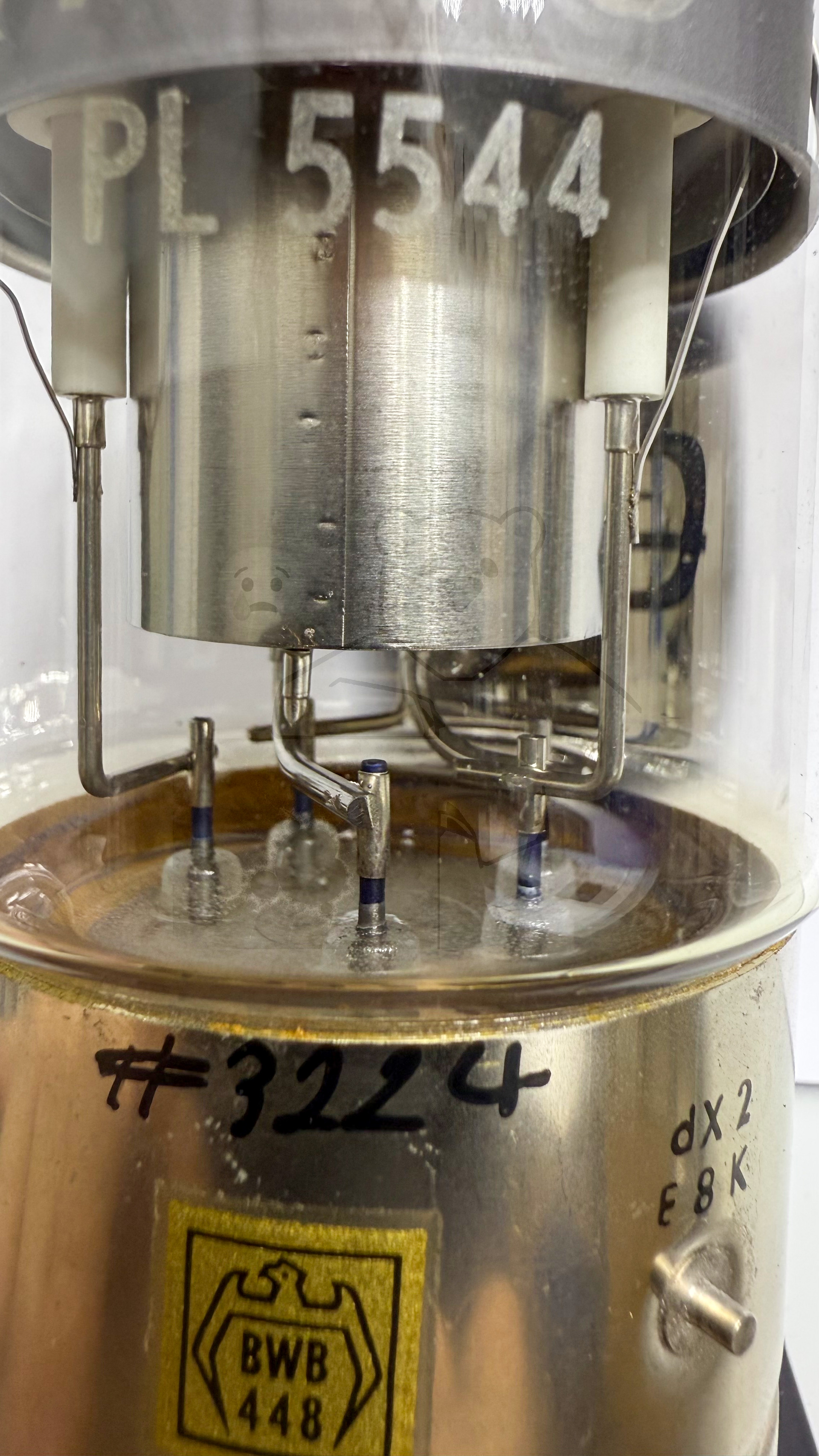

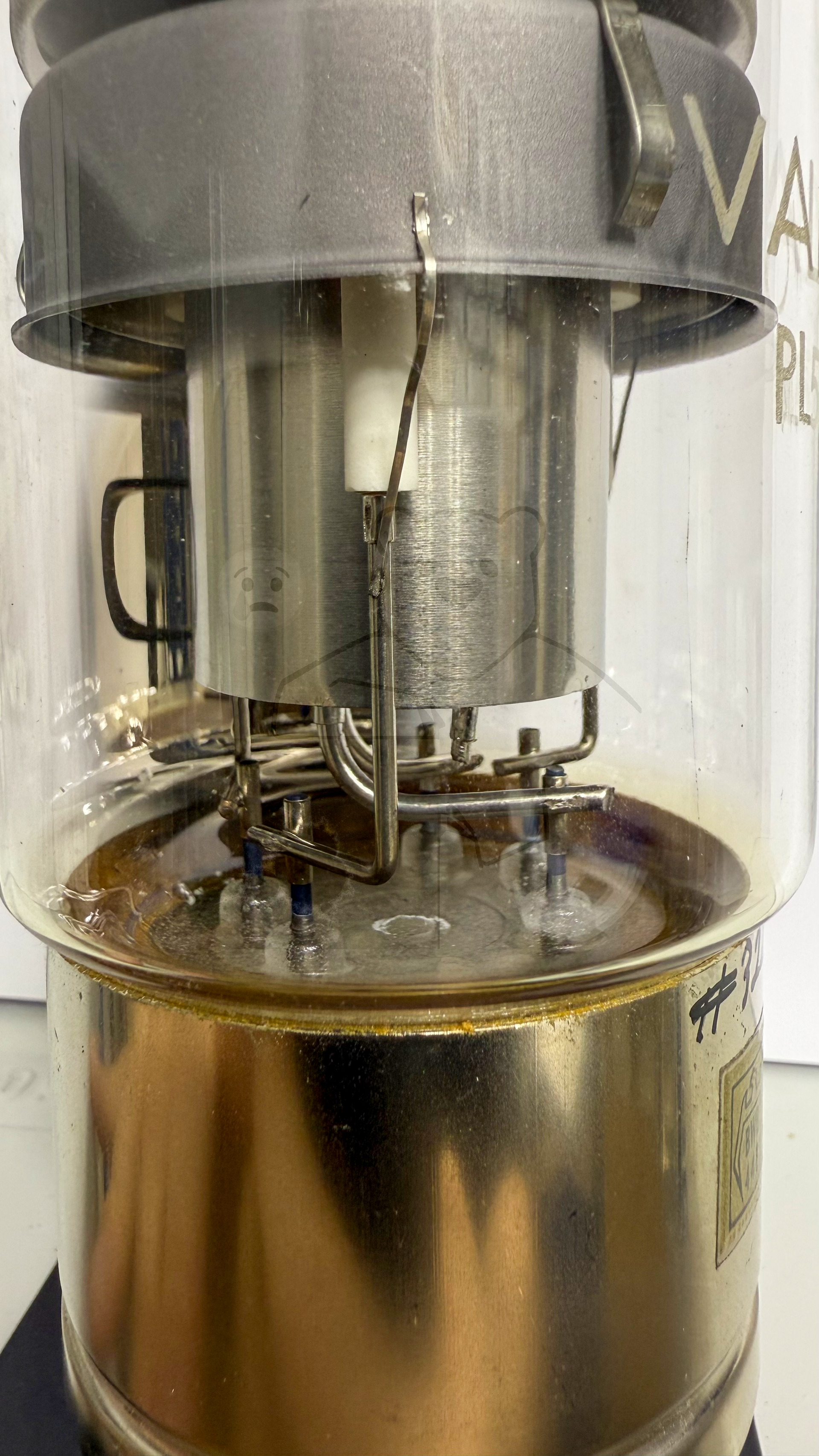

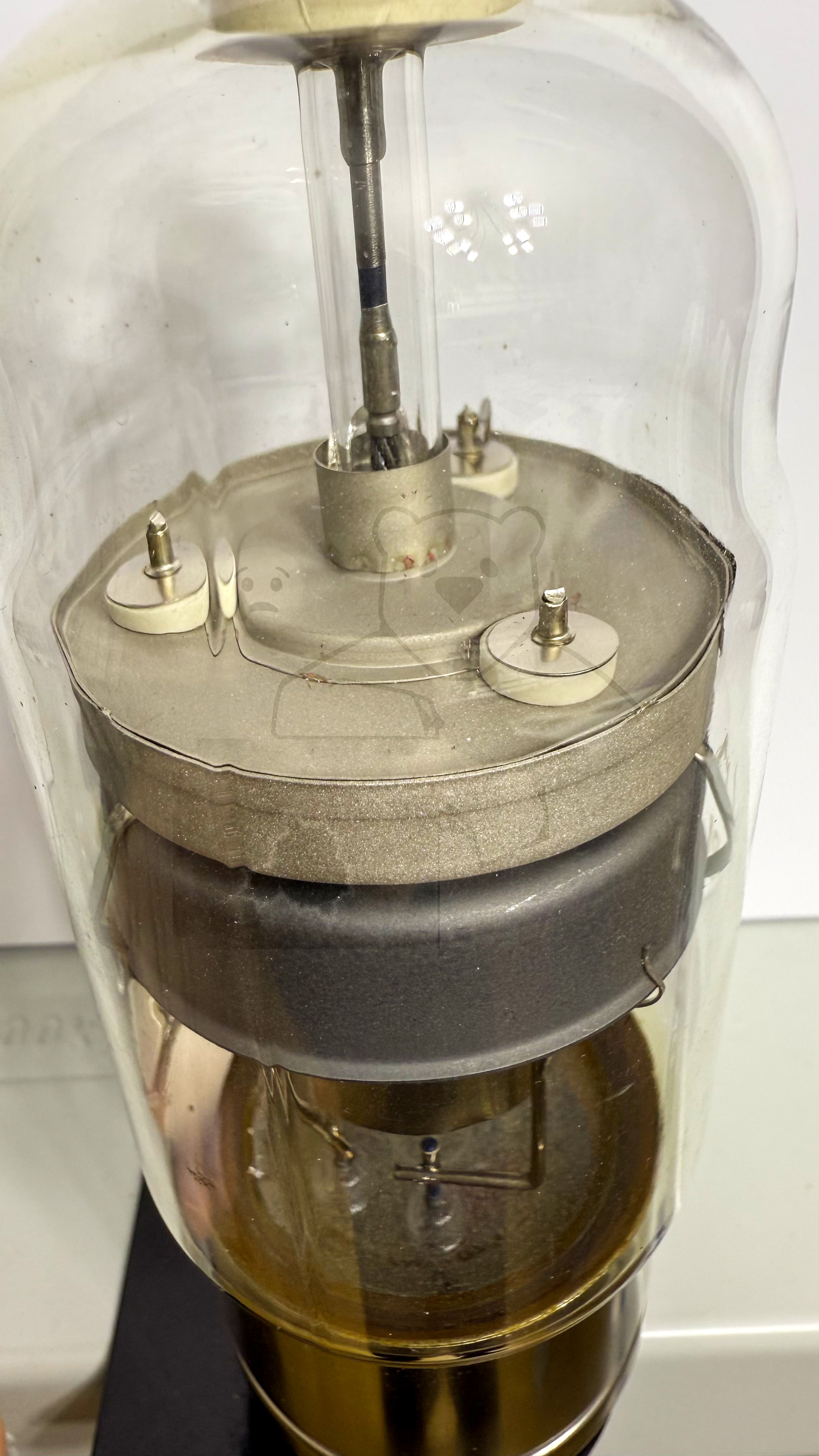

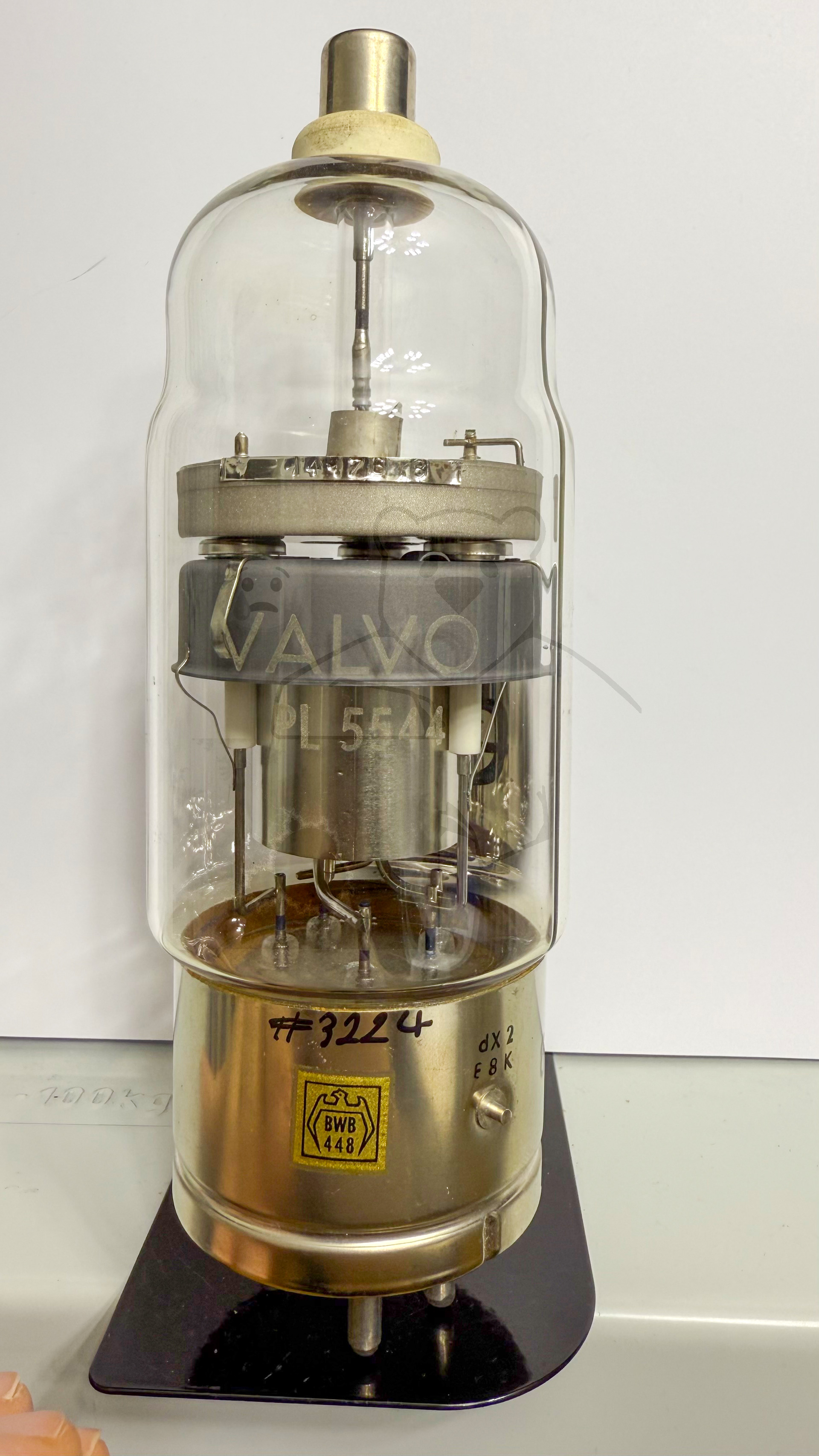

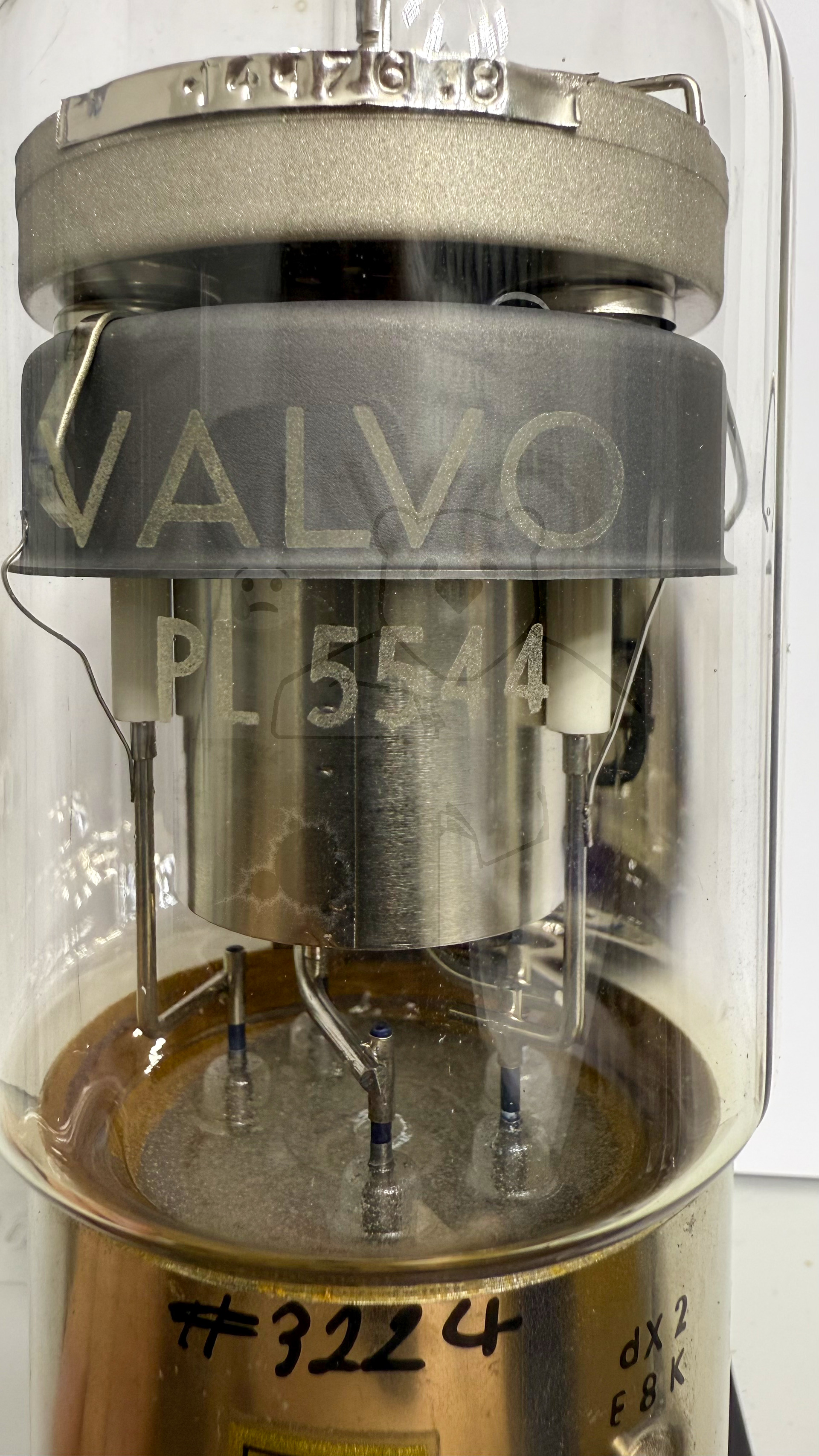

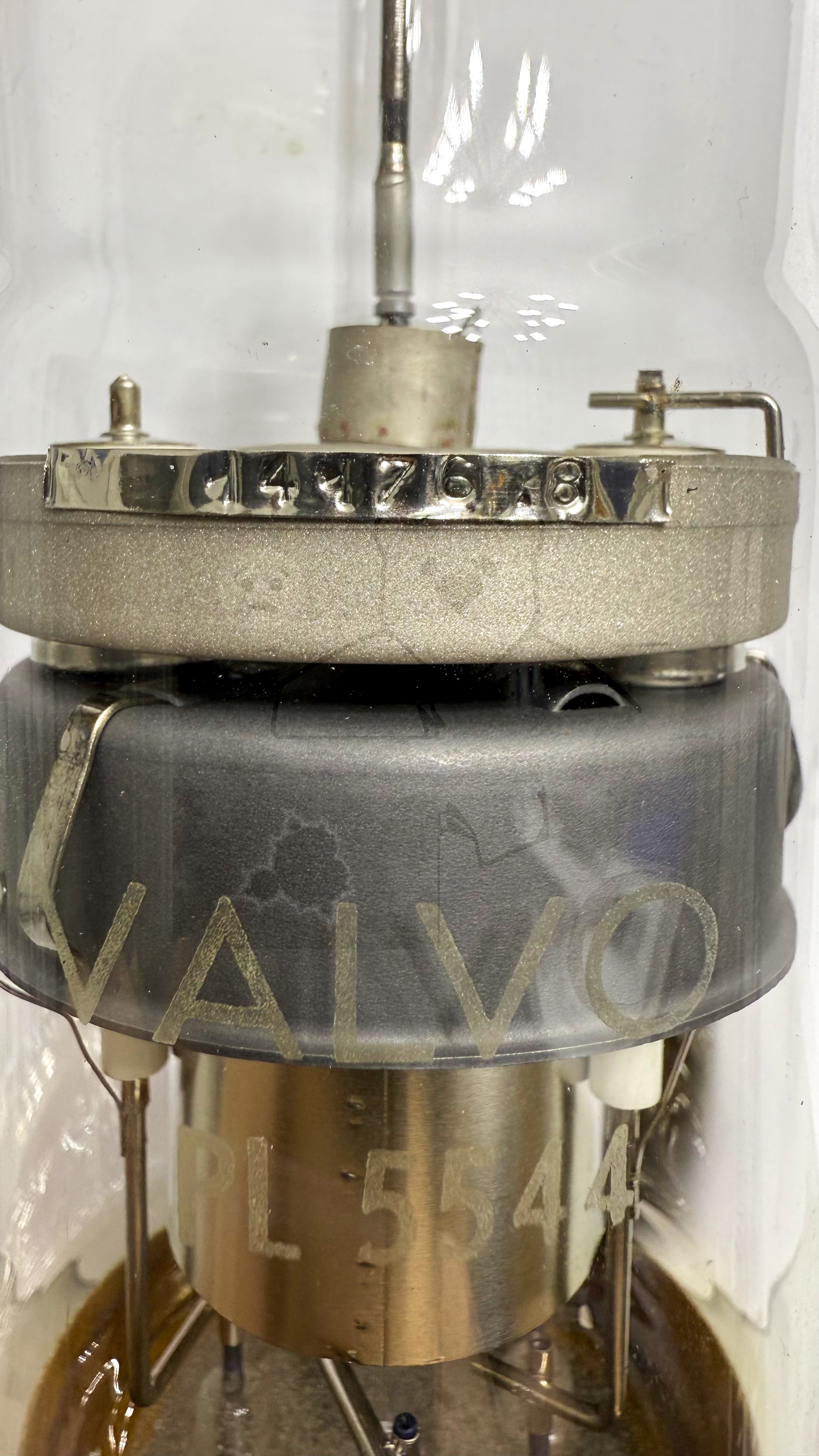

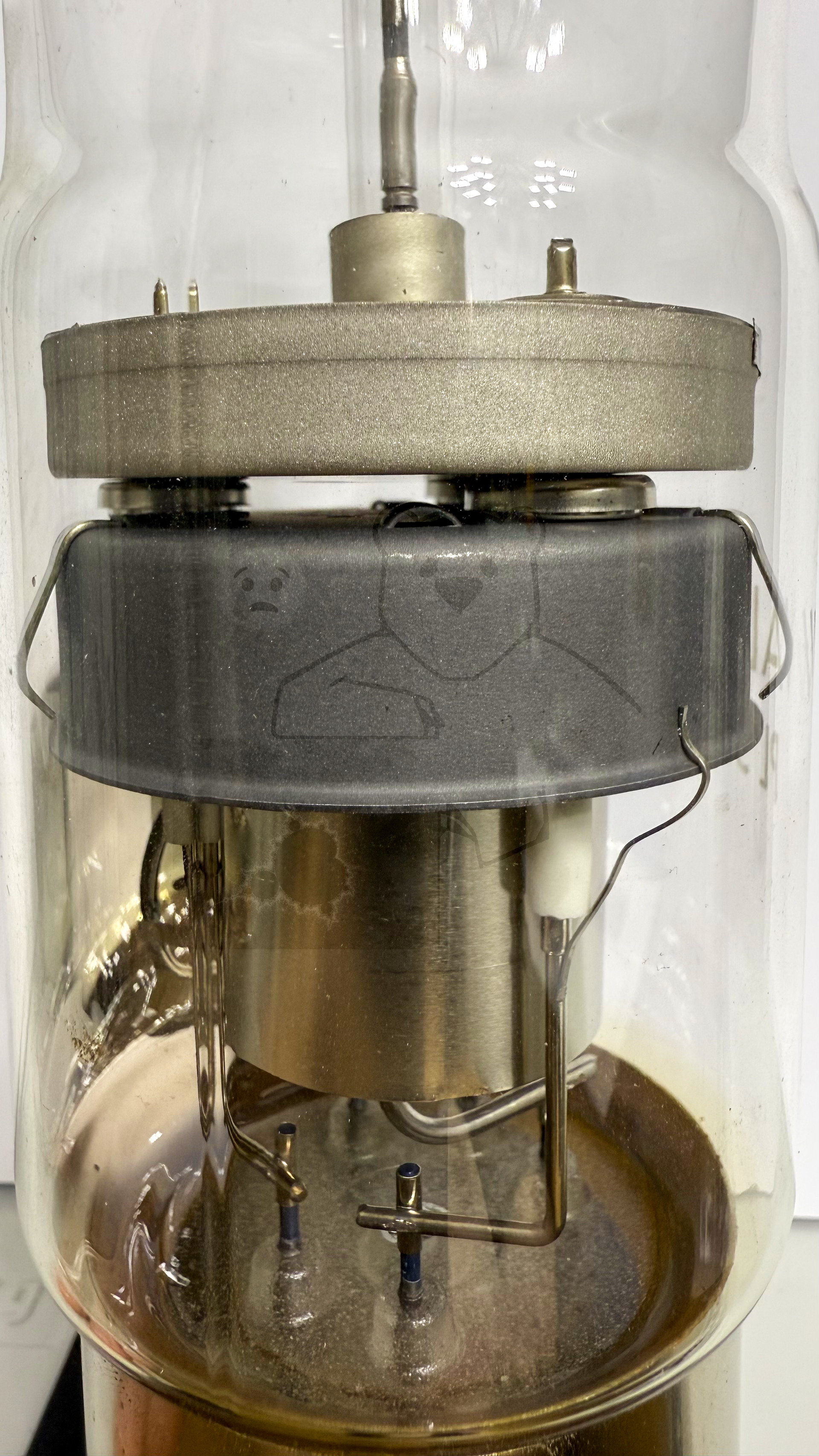

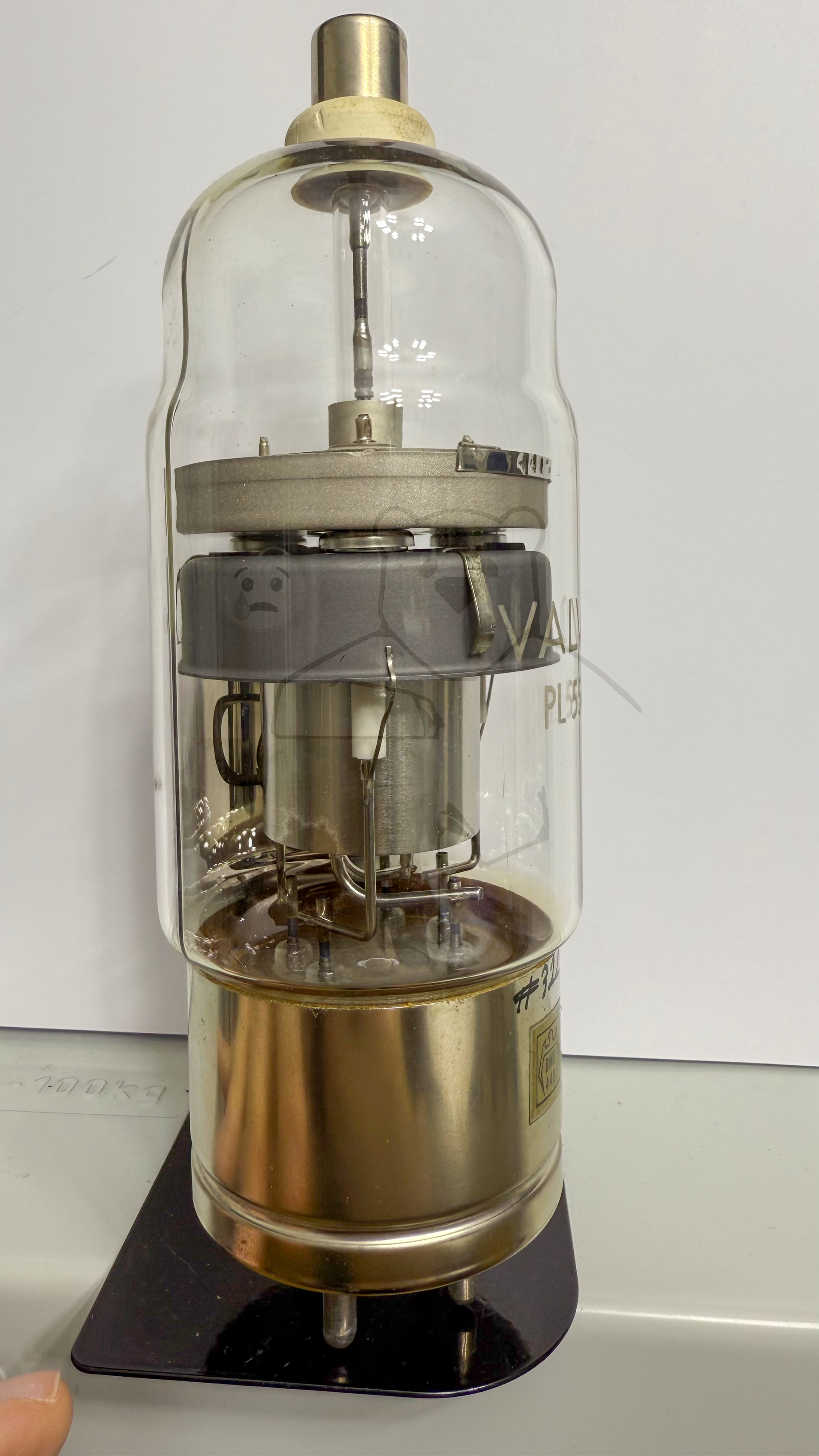

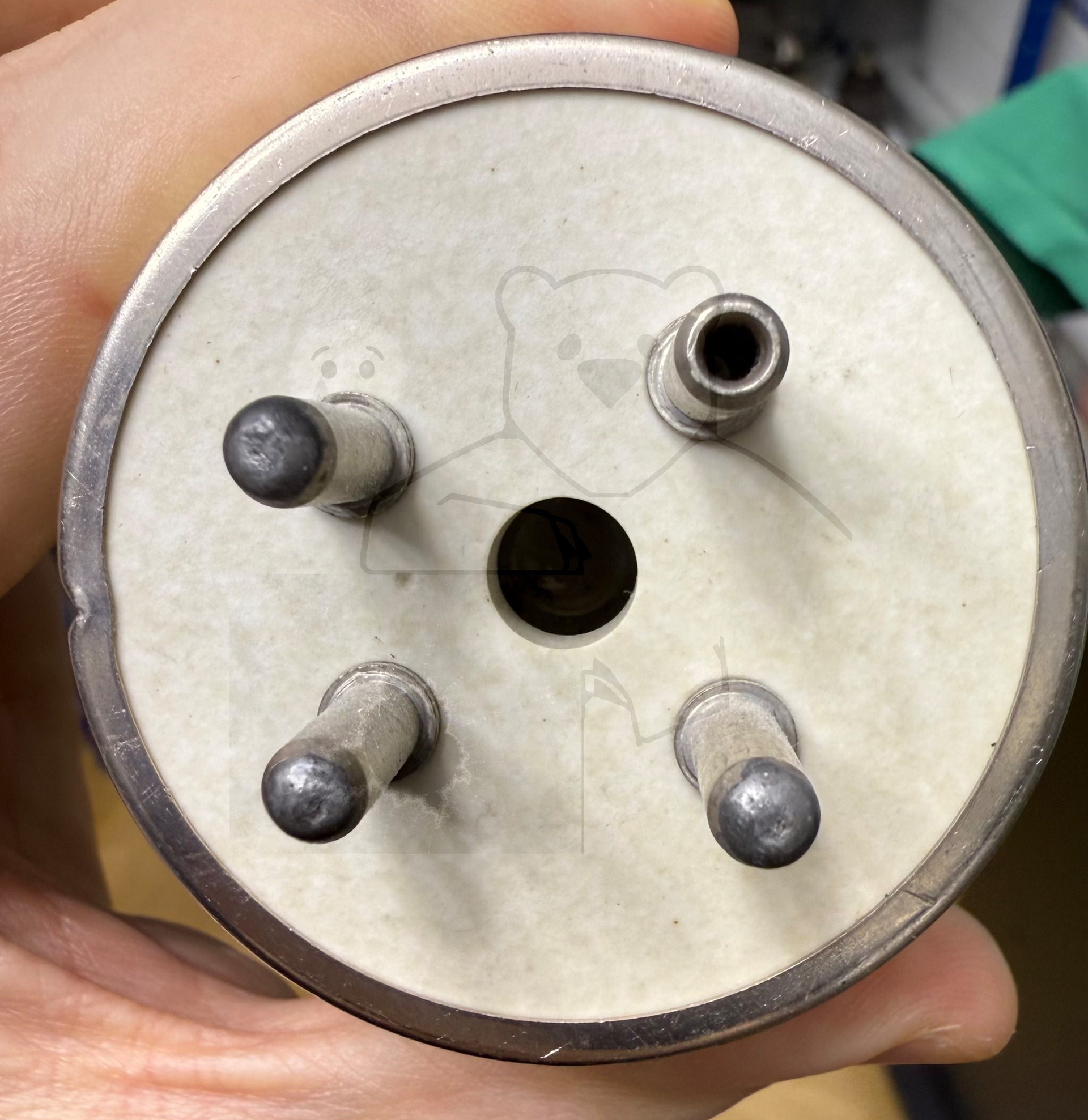

Röhren mit Sockel	→ Informationen zum Sockel: USA, Super Jumbo, 4pol. Bayonet → Liste aller Röhren mit: USA, Super Jumbo, 4pol. Bayonet
Informationen Röhrentyp	Röhre arbeitet mit Xenonfüllung
Informationen	Röhre arbeitet mit Xenonfüllung
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	69-10
Verpackung
Getestet
Hoheitszeichen	BWB 448 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S100

🔎 Beschreibung der Systeme für die Röhre: PL5544

	System 1
Kathode	2
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PL5544

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: PL5544
Datenblatt PL5544 Philips [www.tubedata.info].pdf (96 kB)
Pruefkarte PL5544 ASG5544 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)
