Daten und Bilder der Röhre: PL36

🔎 Beschreibung der Röhre: PL36 Inventarnummer: 03146

Name	→ PL36
Vergleichsname	25E5 25F7
Hersteller	→ Unbekannter Hersteller
Heizspannung (Volt)	25
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen	Führungszapfen abgebrochen, Pumpstutzen ok
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S42b

🔎 Beschreibung der Systeme für die Röhre: PL36

	System 1
Kathode	8
Gitter 1	5
Gitter 2	2
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Horizontalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

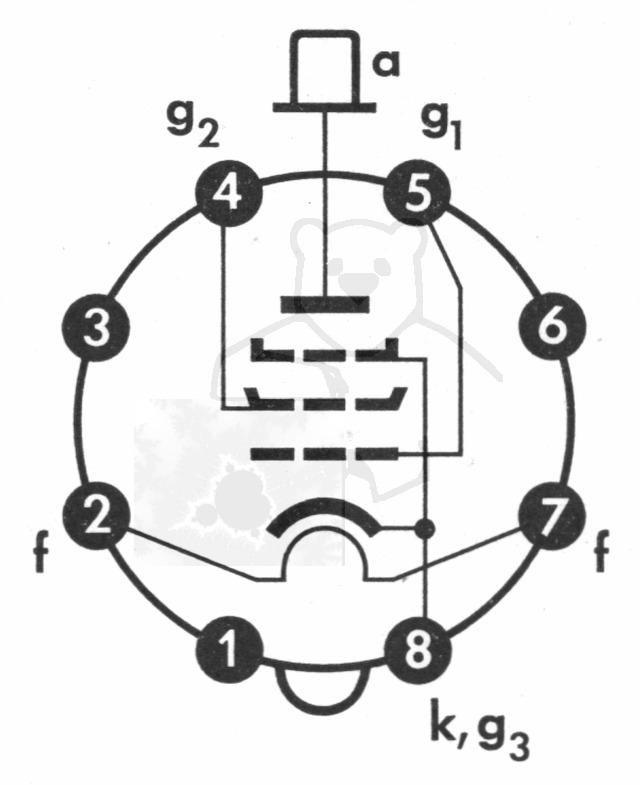

🔎 Sockelschaltung der PL36

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PL36
Anwendung PL36 Telefunken.pdf (209 kB)
Datenblatt PL36 La Radiotechnique [www.tubedata.info].pdf (242 kB)
Datenblatt PL36 Lamina [www.tubedata.info].pdf (4948 kB)
Datenblatt PL36 Philips Version 1 [www.tubedata.info].pdf (1439 kB)
Datenblatt PL36 Philips Version 2 [www.tubedata.info].pdf (275 kB)
Datenblatt PL36 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (4326 kB)
Datenblatt PL36 Telefunken.pdf (317 kB)
Pruefkarte PL36 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte PL36 - Neuberger RPM370 Roehrenmessgeraet.pdf (208 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: PL36

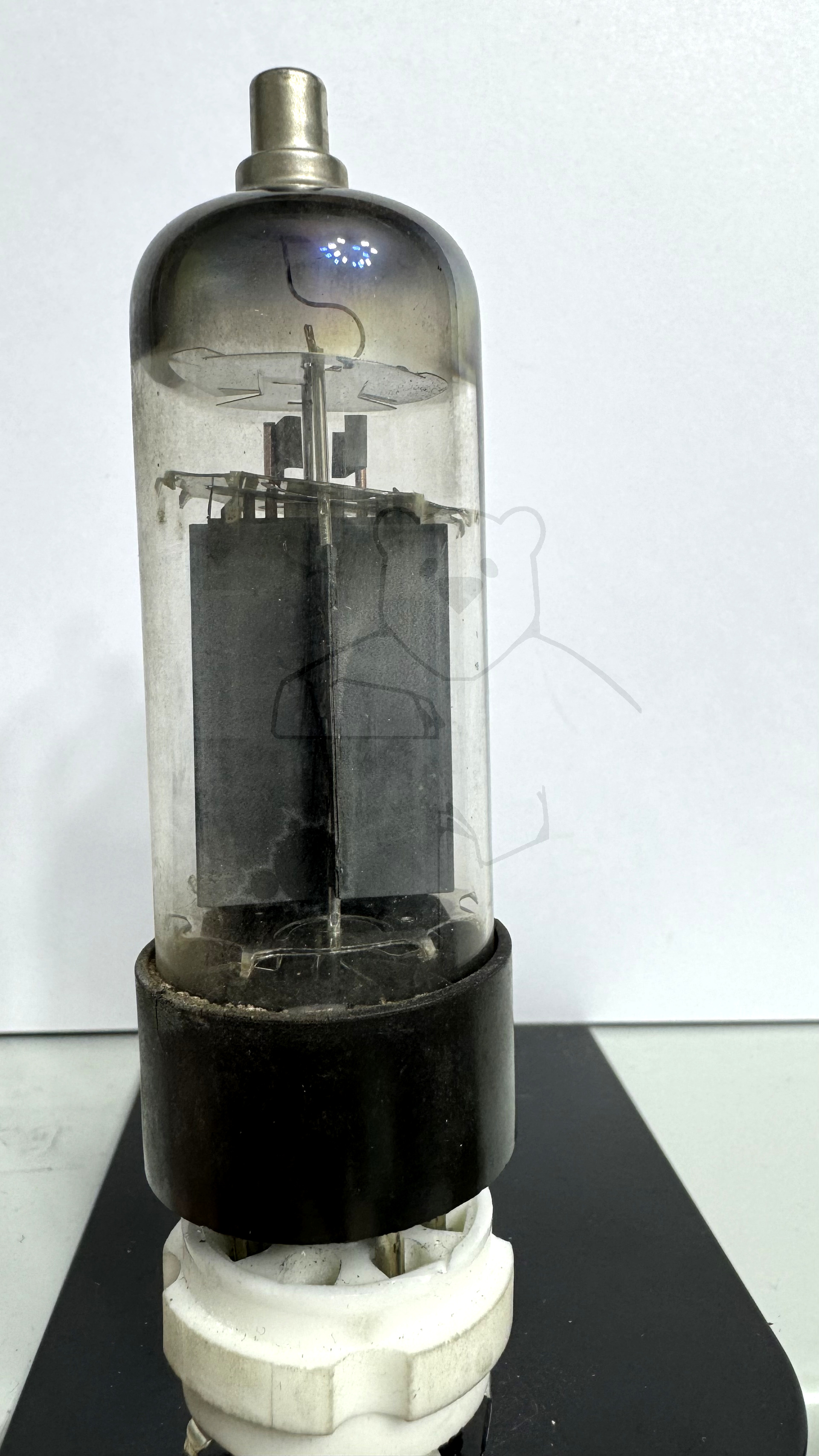

Röhre PL36 #3146 Bild 1
