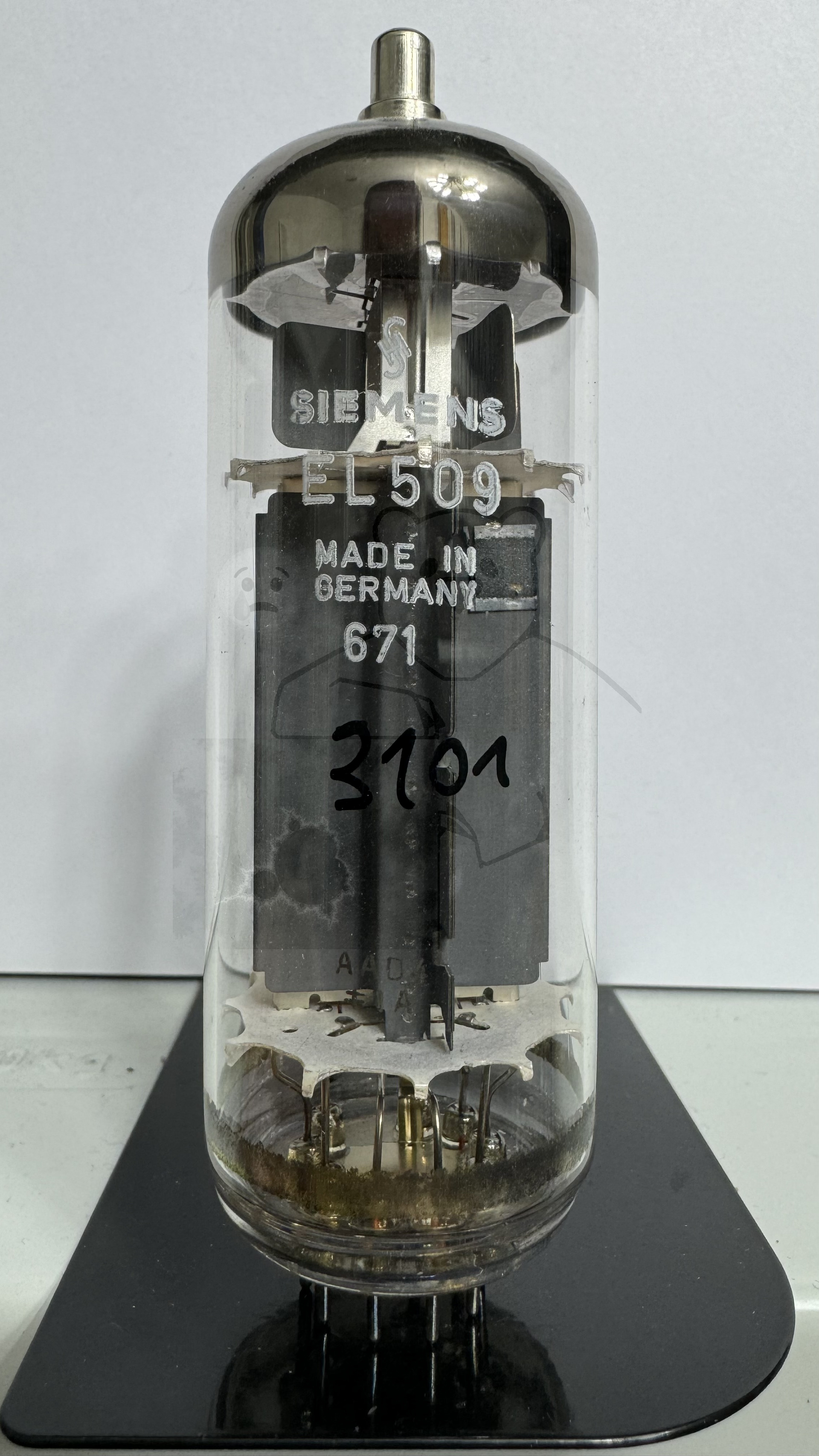

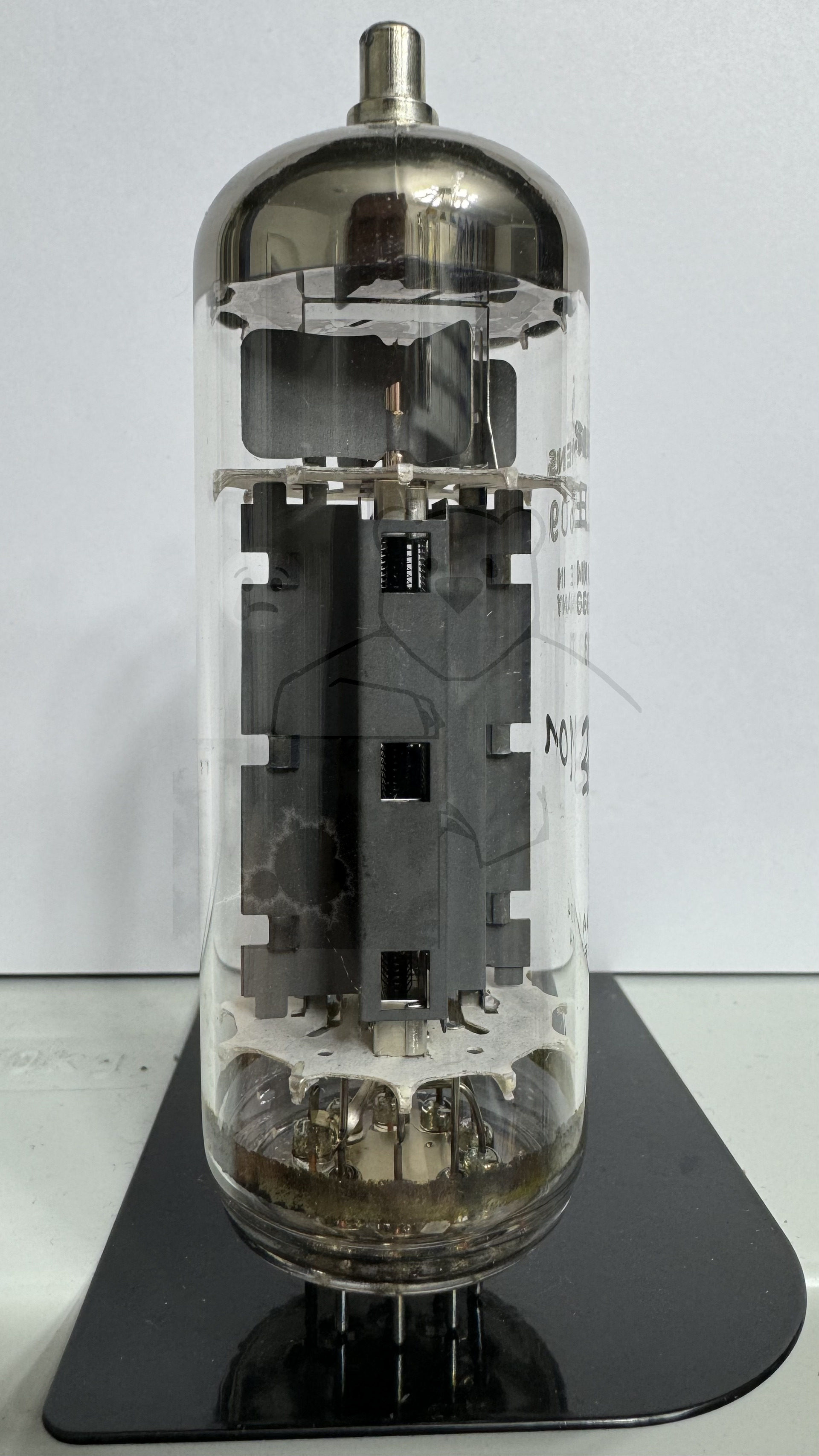

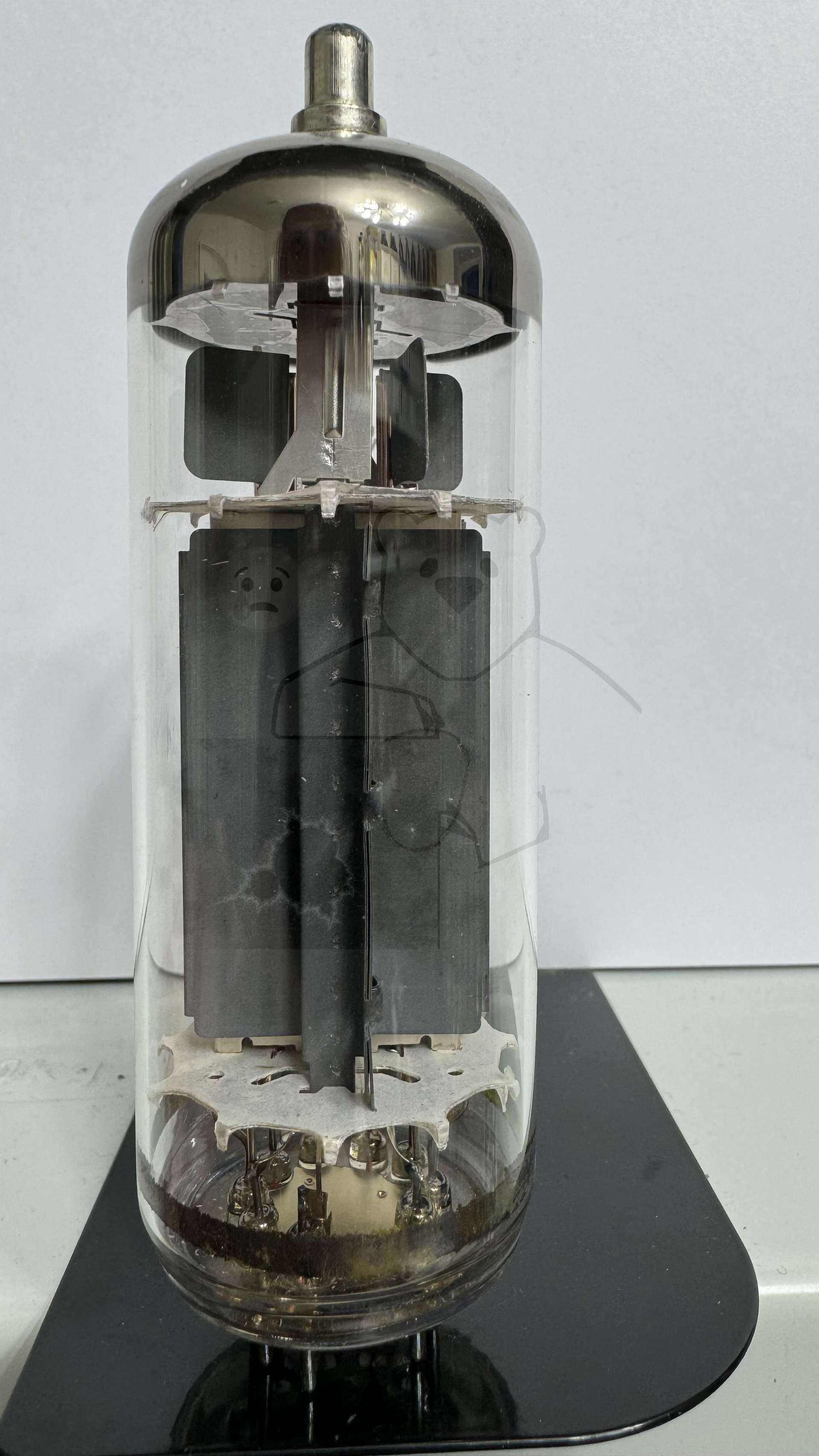

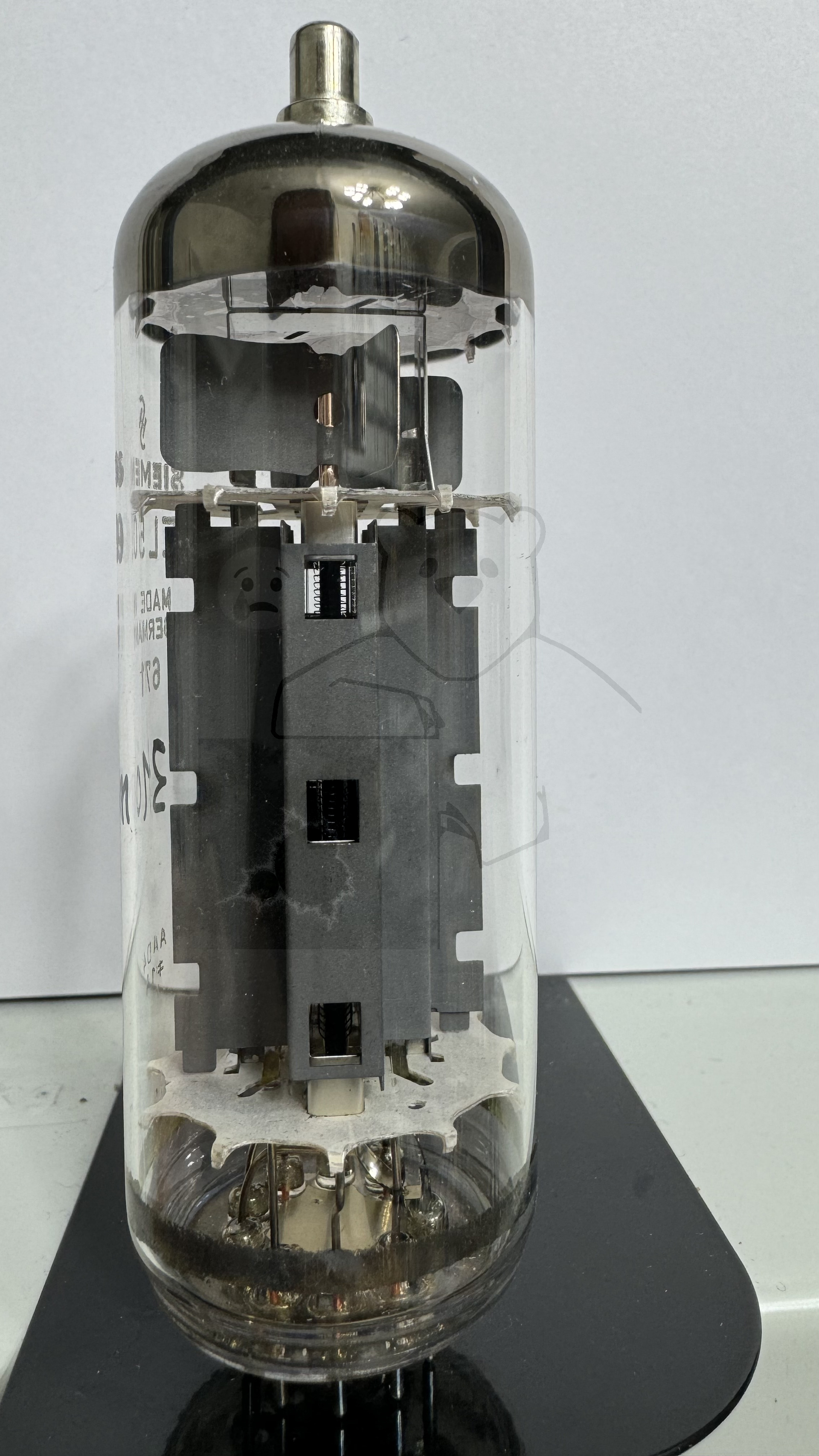

Daten und Bilder der Röhre: EL509

🔎 Beschreibung der Röhre: EL509 Inventarnummer: 03101

Name	→ EL509
Vergleichsname	6KG6A
Hersteller	→ Siemens
Heizspannung (Volt)	6,2
Heizstrom (Ampère)	2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	671
Ätz- Produktionscode	AAD4 ±1A
Serien Nummer
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: EL509

	System 1
Kathode	9
Gitter 1	1, 8
Gitter 2	3, 6
Gitter 3	2, 7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Horizontalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EL509

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EL509
Datenblatt EL509 Mazda Belvu [www.tubedata.info].pdf (301 kB)
Datenblatt EL509 Oktal JJ Electronic [www.tubedata.info].pdf (123 kB)
Datenblatt EL509 Svetlana.pdf (60 kB)
Datenblatt EL509 Telefunken.pdf (1899 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
