Daten und Bilder der Röhre: 5636

🔎 Beschreibung der Röhre: 5636 Inventarnummer: 03026

Name	→ 5636
Vergleichsname	EF730
Hersteller	→ General Electric
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,150
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. → Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S98a

🔎 Beschreibung der Systeme für die Röhre: 5636

	System 1
Kathode	2, 8
Gitter 1	1
Gitter 2	7
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 6
Abschirmung
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 5636

Bildquelle: Philips Miniwatt Datenblatt

🔎 Datenblätter zur Röhre: 5636
Datenblatt 5636 CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (3856 kB)
Datenblatt 5636 General Electric [www.tubedata.info].pdf (941 kB)
Datenblatt 5636 Miniwatt [www.tubedata.info].pdf (322 kB)
Datenblatt 5636 Mullard [www.tubedata.info].pdf (371 kB)
Datenblatt 5636 Philips.pdf (236 kB)
Datenblatt 5636 RCA Version 1 [www.tubedata.info].pdf (587 kB)
Datenblatt 5636 RCA Version 2 [www.tubedata.info].pdf (640 kB)
Datenblatt 5636 Sylvania [www.tubedata.info].pdf (1738 kB)
Datenblatt 5636 Tung-Sol Version 1 [www.tubedata.info].pdf (454 kB)
Datenblatt 5636 Tung-Sol Version 2.pdf (430 kB)
Datenblatt 5636 Valvo.pdf (49 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 5636

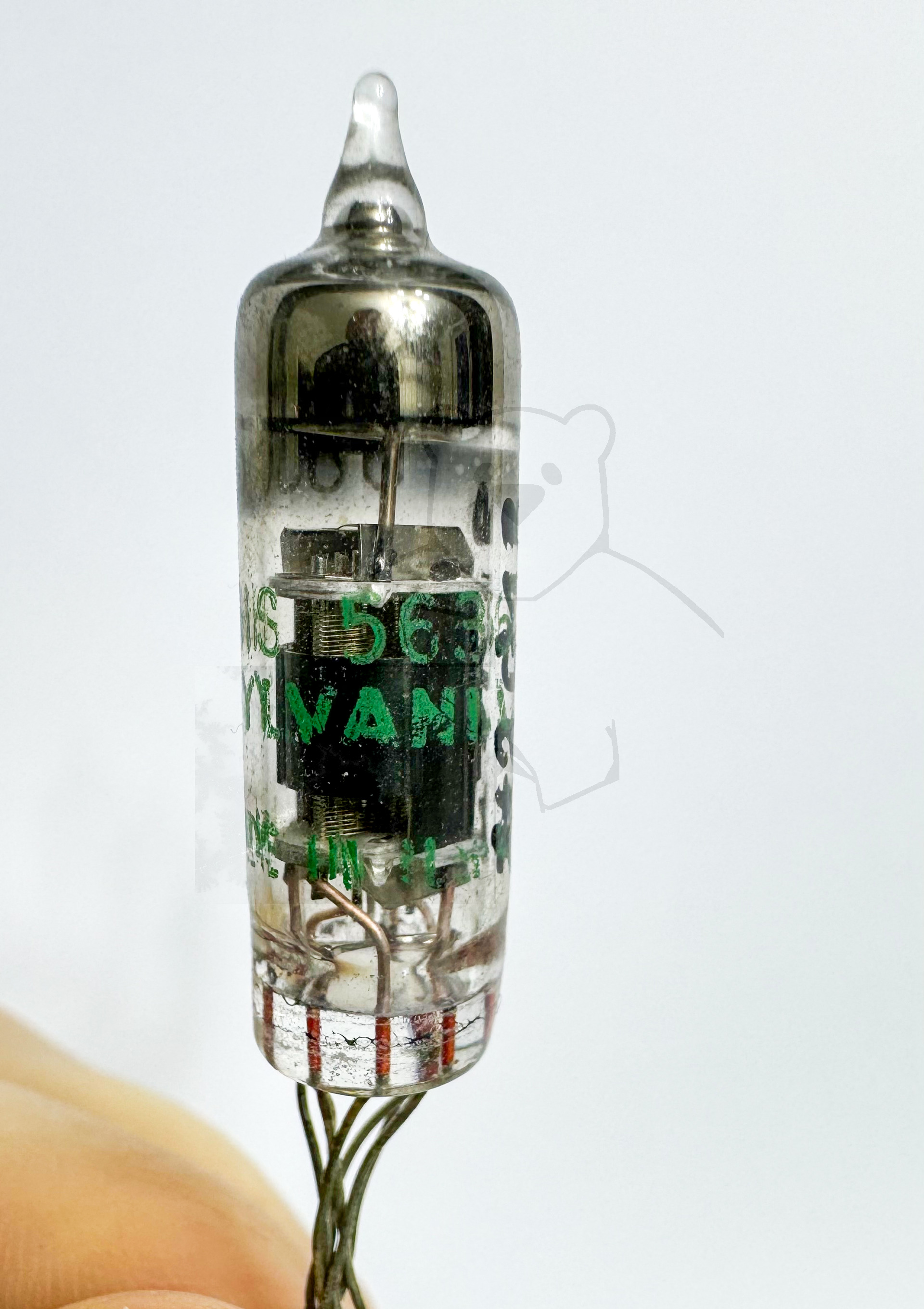

Röhre 5636 #3026 Bild 1

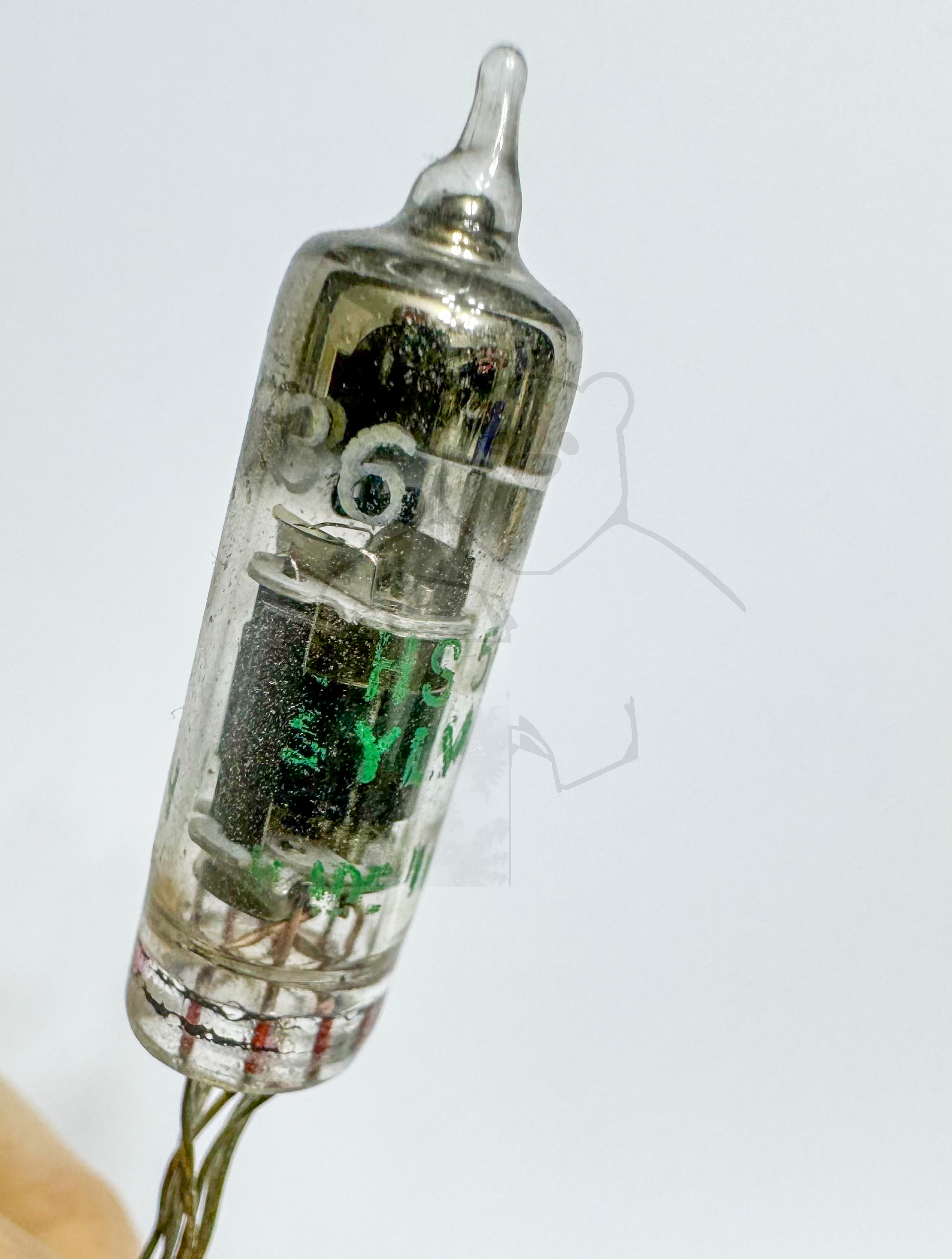

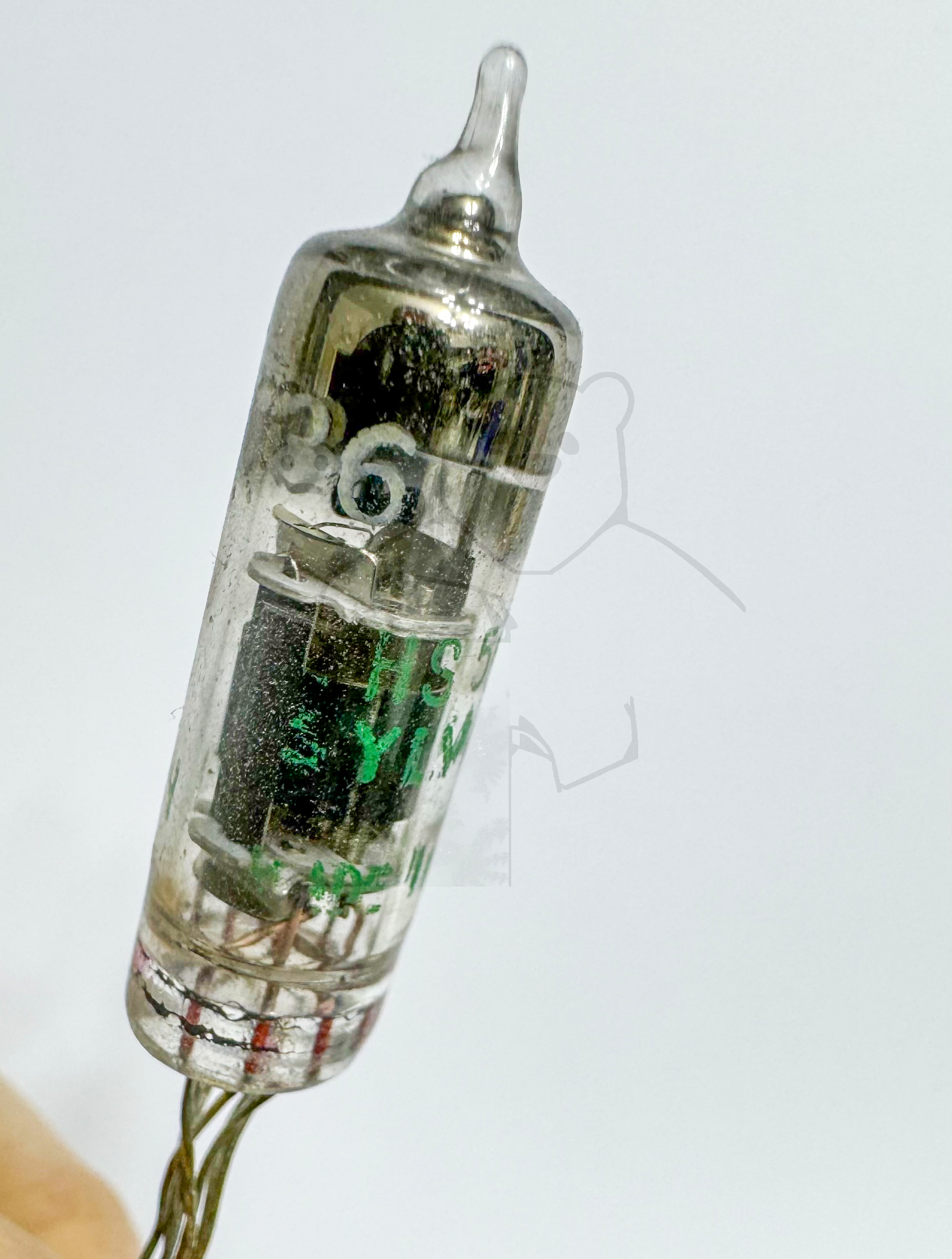

Röhre 5636 #3026 Bild 2
