đ Beschreibung der Röhre: EY51 Inventarnummer: 03008
| Name | â EY51 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,09 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | Drahtanschluesse â Liste aller Röhren mit: Drahtanschluesse |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 676 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S98a |
đ Beschreibung der Systeme fĂŒr die Röhre: EY51
| System 1 | |
| Kathode | k |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Draht an der Röhrenspitze |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, f |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Hochspannung |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EY51
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ DatenblĂ€tter zur Röhre: EY51
Datenblatt EY51 La Radiotechnique [www.tubedata.info].pdf (43 kB)
Datenblatt EY51 Mazda Belvu [www.tubedata.info].pdf (116 kB)
Datenblatt EY51 Mullard [www.tubedata.info].pdf (35 kB)
Datenblatt EY51 Philips.pdf (112 kB)
Datenblatt EY51 RFT.pdf (65 kB)
Datenblatt EY51 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (1729 kB)
Pruefkarte EY51 6X2 R12 SU61 CV426 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EY51

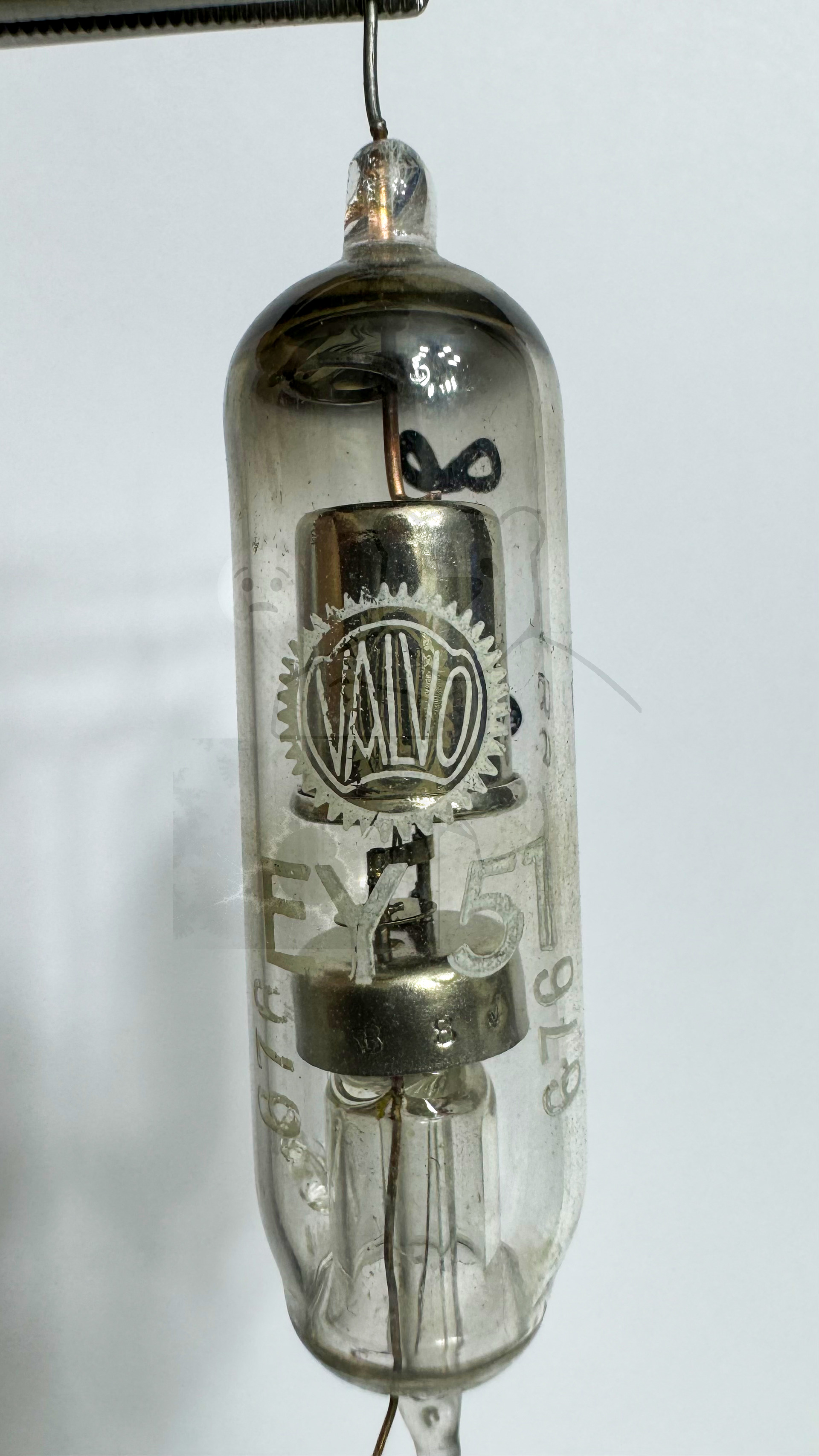

Röhre EY51 #3008 Bild 1

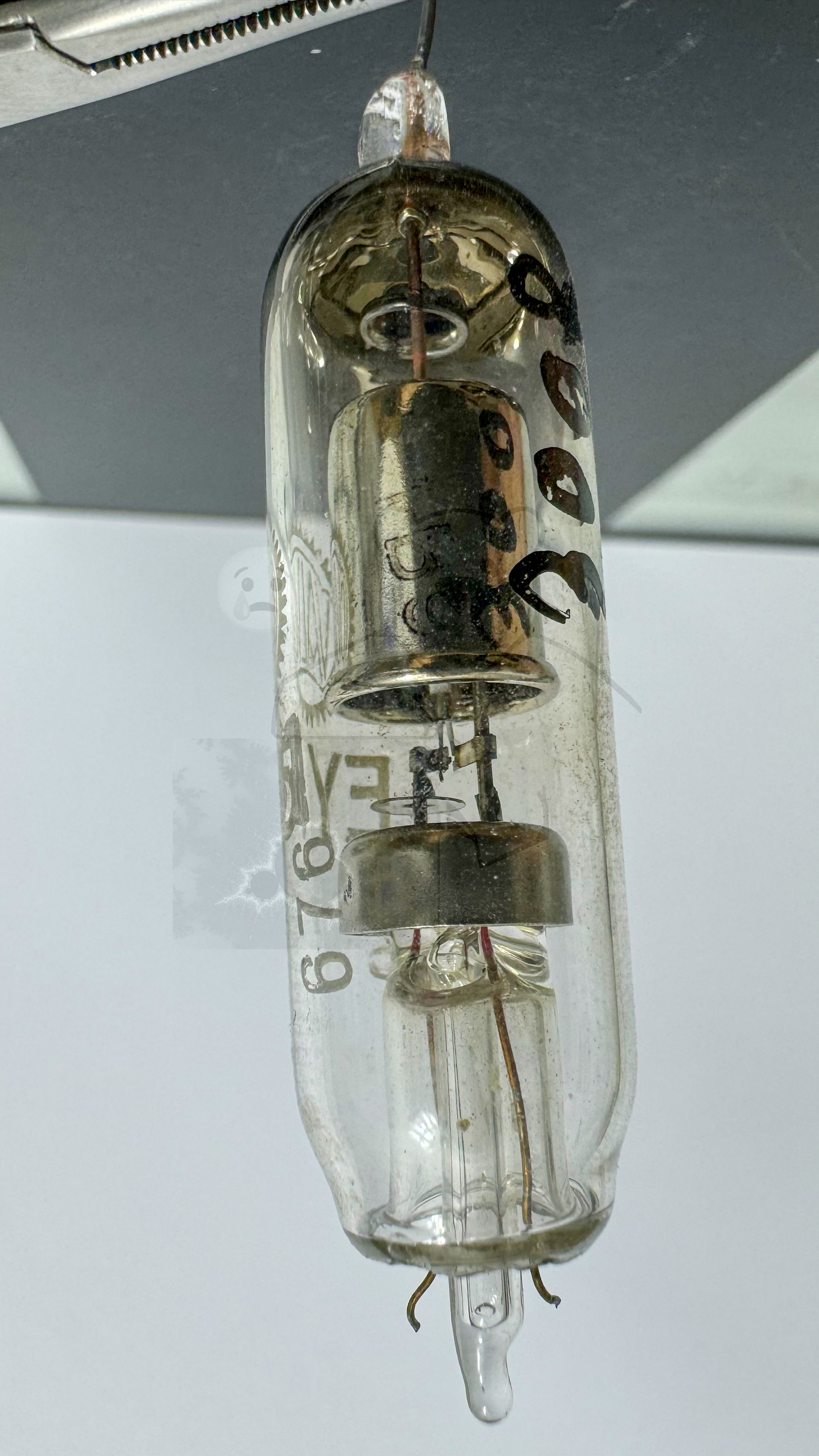

Röhre EY51 #3008 Bild 2
