đ Beschreibung der Röhre: 6072 Inventarnummer: 02940
| Name | â 6072 |
| Vergleichsname | |
| Hersteller | â RCA |
| Heizspannung (Volt) | 6,3 oder 12,6 |
| Heizstrom (AmpĂšre) | 0,35 oder 0,15 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S19 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6072
| System 1 | System 2 | |
| Kathode | 8 | 3 |
| Gitter 1 | 7 | 2 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 - Mittelanzapfung auf Stift 9 | 4, 5 - Mittelanzapfung auf Stift 9 |
| Abschirmung | ||
| Funktion | â Niederfrequenzverstaerker, Triode |
â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6072
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 6072
Datenblatt 6072 General Electric [www.tubedata.info].pdf (540 kB)
Datenblatt 6072 RCA [www.tubedata.info].pdf (161 kB)
Datenblatt 6072A General Electric.pdf (568 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6072

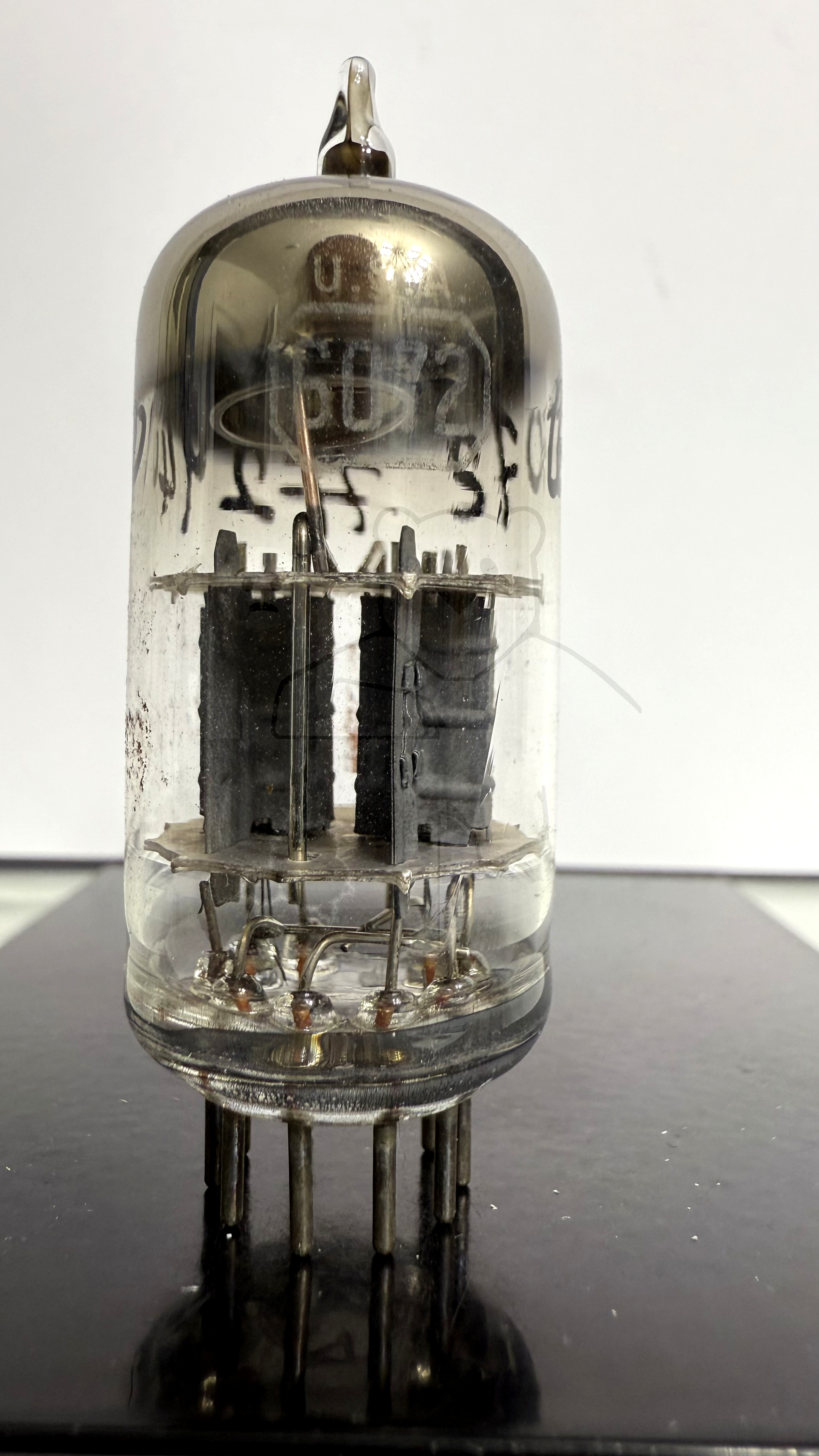

Röhre 6072 #2940 Bild 1

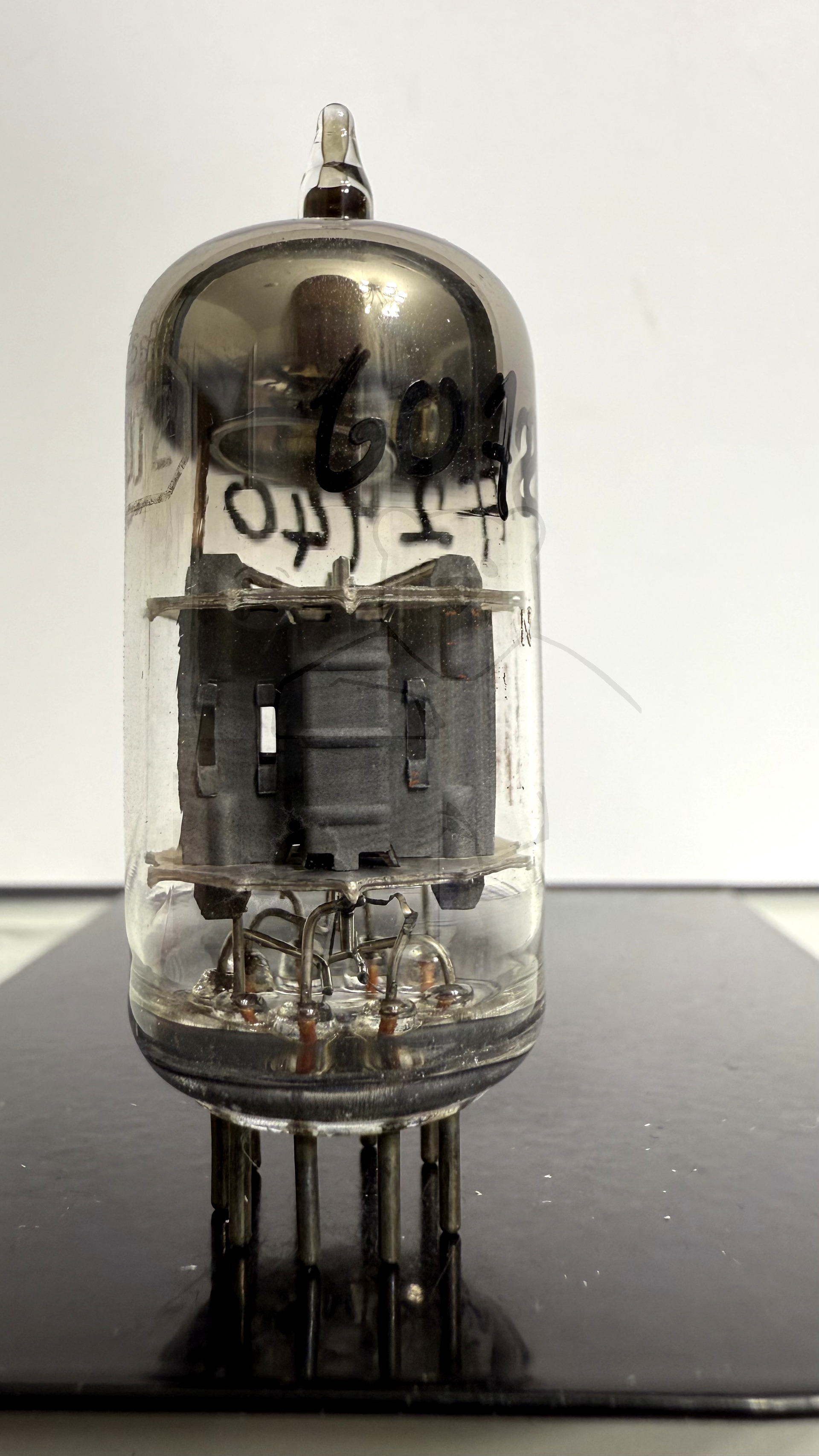

Röhre 6072 #2940 Bild 2

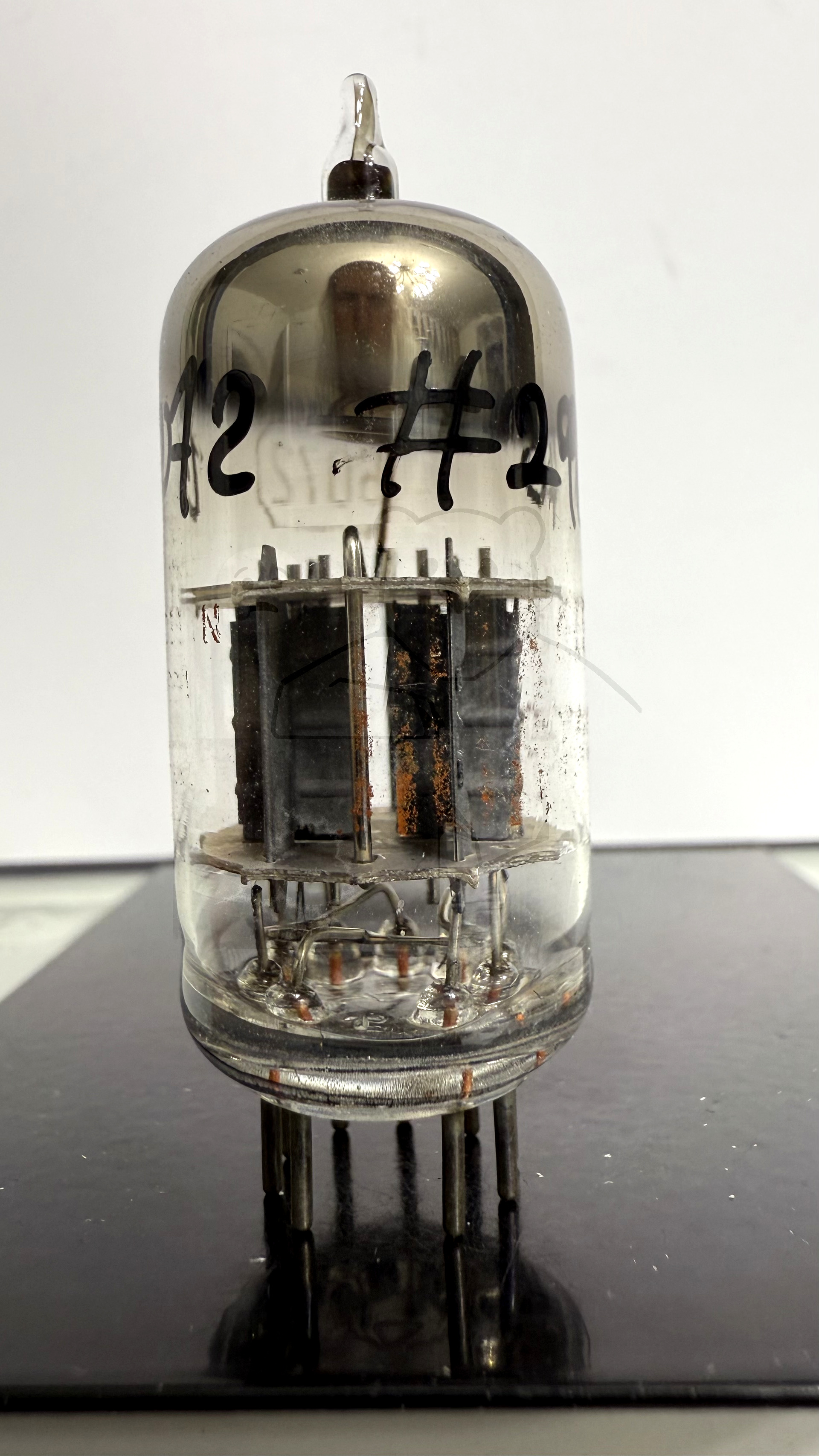

Röhre 6072 #2940 Bild 3

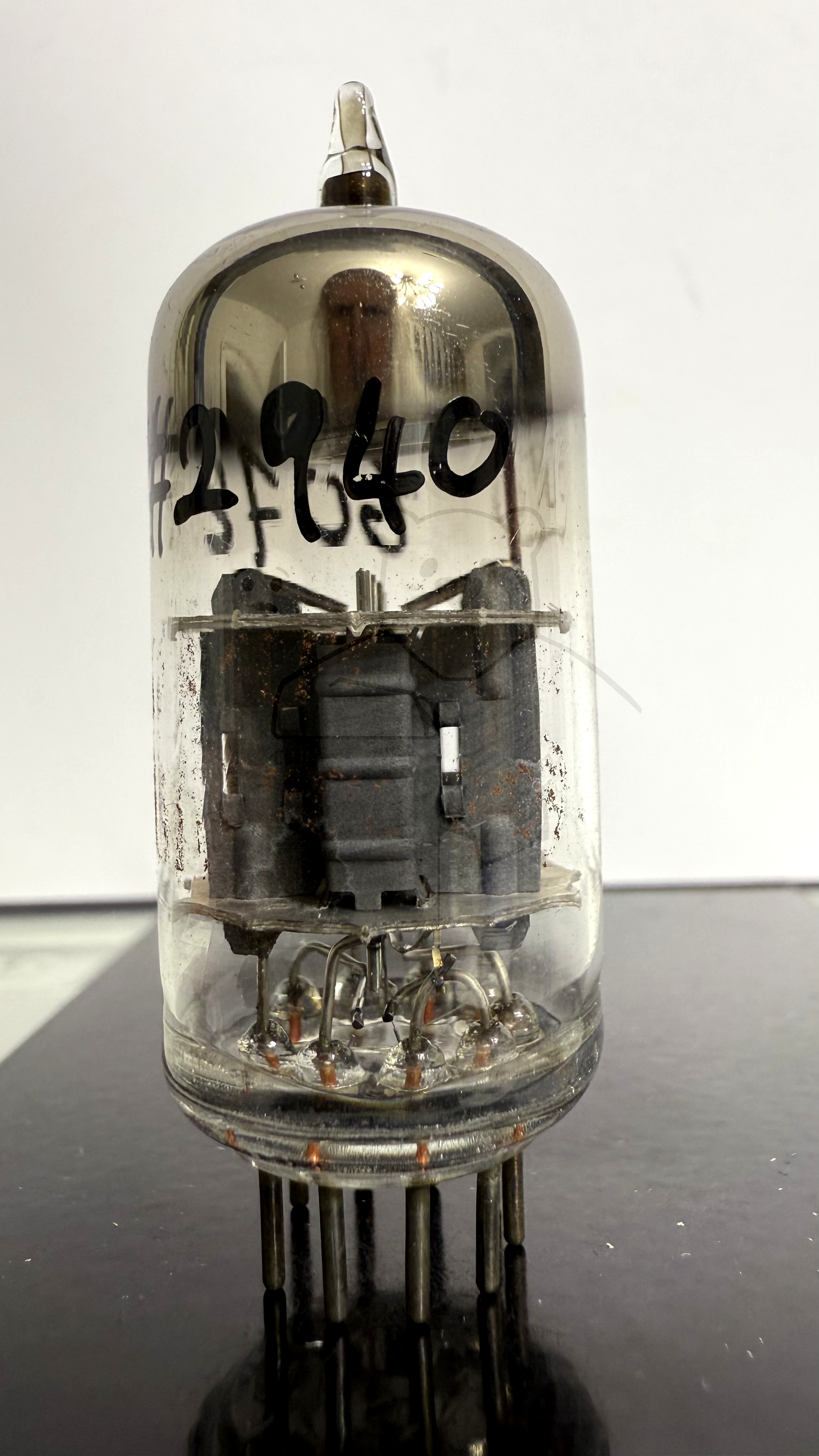

Röhre 6072 #2940 Bild 4
