đ Beschreibung der Röhre: 8425A Inventarnummer: 02590
| Name | â 8425A |
| Vergleichsname | â 6136 â 6AU6 â 6AU6A â 6AU6WA â 6AU6WC â EF94 |
| Hersteller | â General Electric |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S15 |
đ Beschreibung der Systeme fĂŒr die Röhre: 8425A
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 2 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 2 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

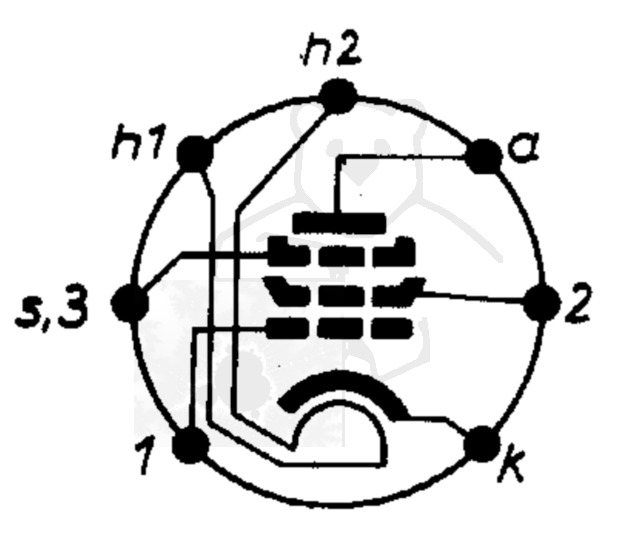

đ Sockelschaltung der 8425A
Bildquelle: Lorenz Datenblatt
đ DatenblĂ€tter zur Röhre: 8425A
Datenblatt 8425 Westinghouse [www.tubedata.info].pdf (66 kB)
Datenblatt 8425A General Electric [www.tubedata.info].pdf (98 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 8425A

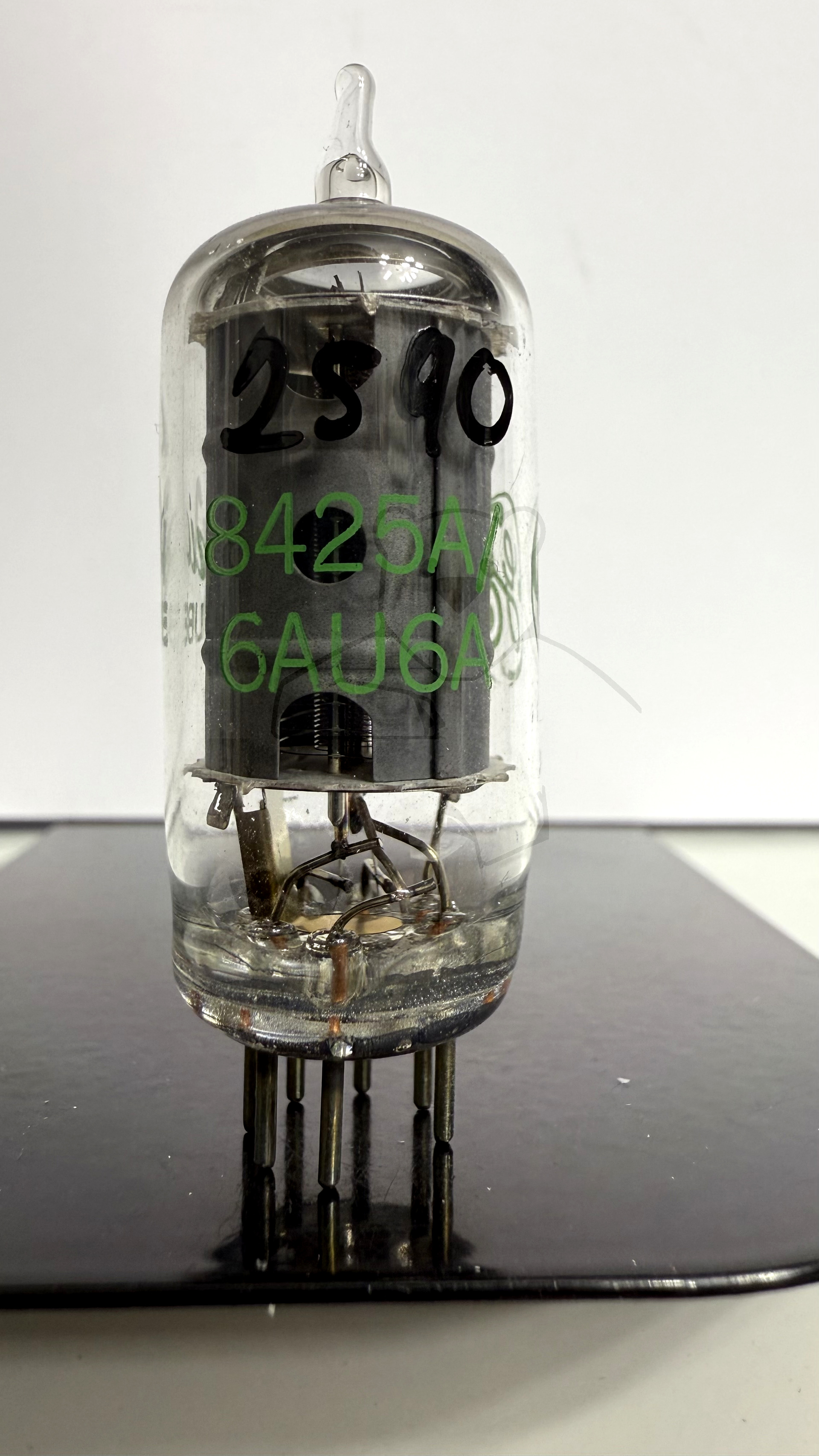

Röhre 8425A #2590 Bild 1

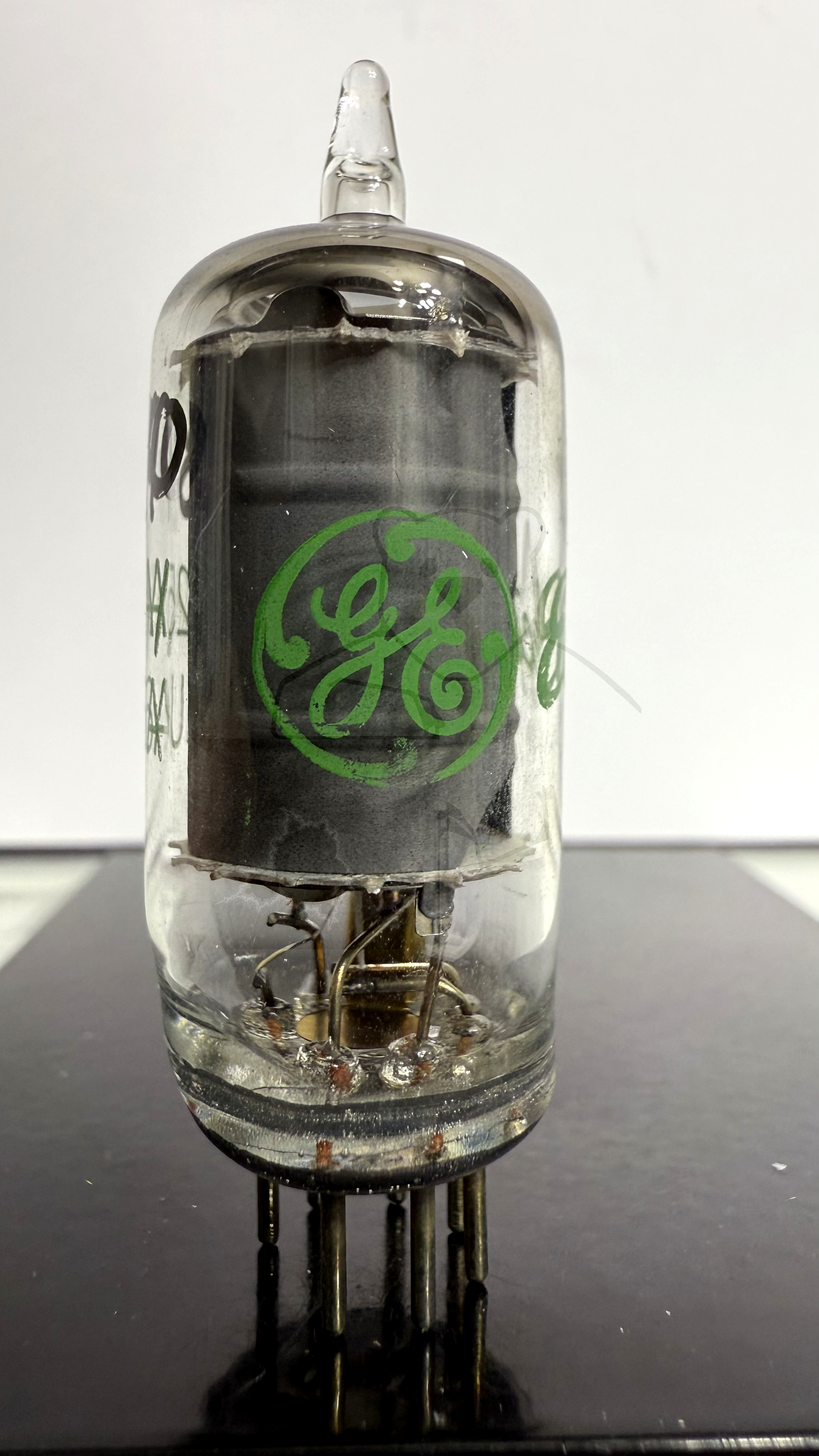

Röhre 8425A #2590 Bild 2

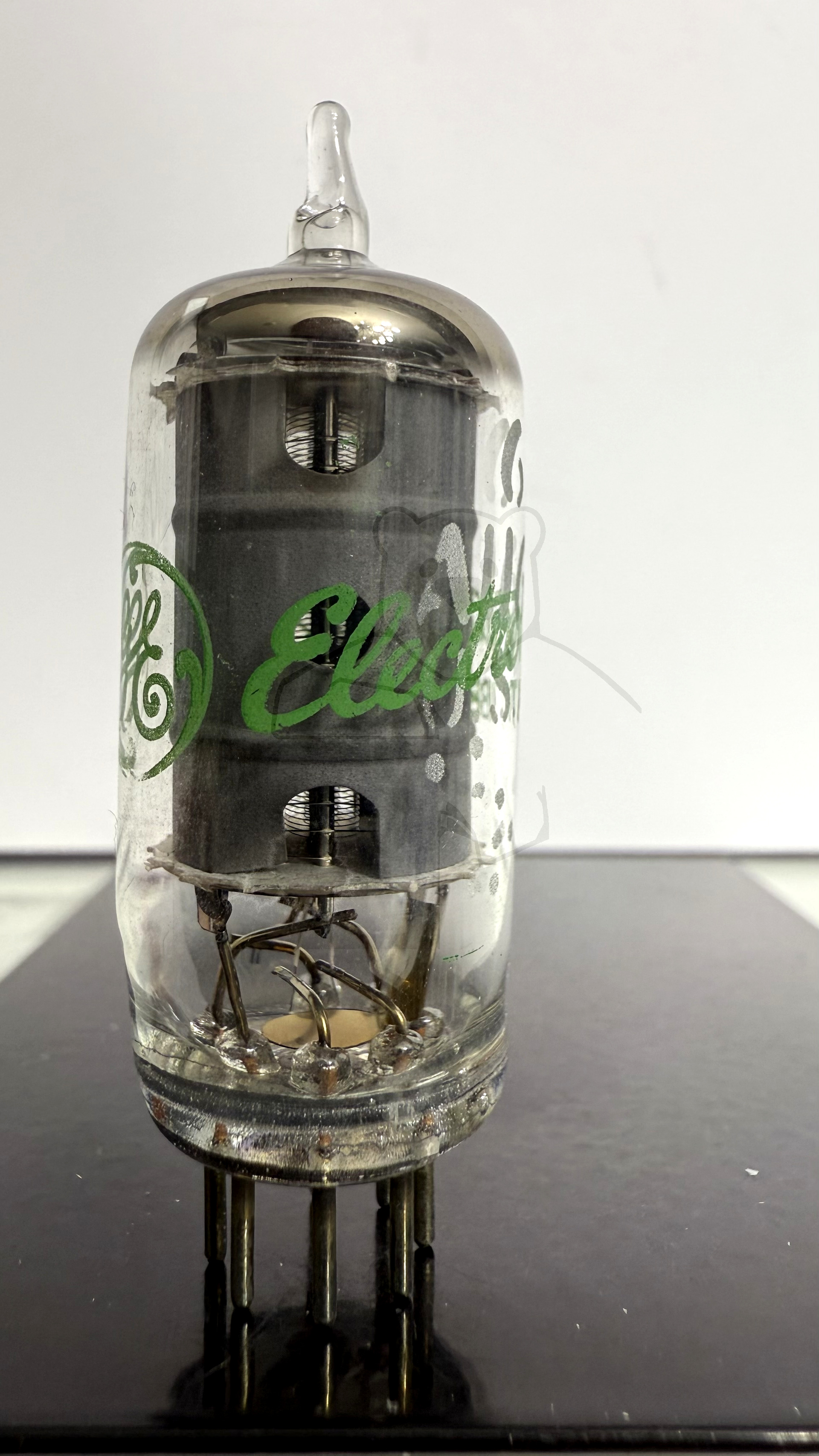

Röhre 8425A #2590 Bild 3

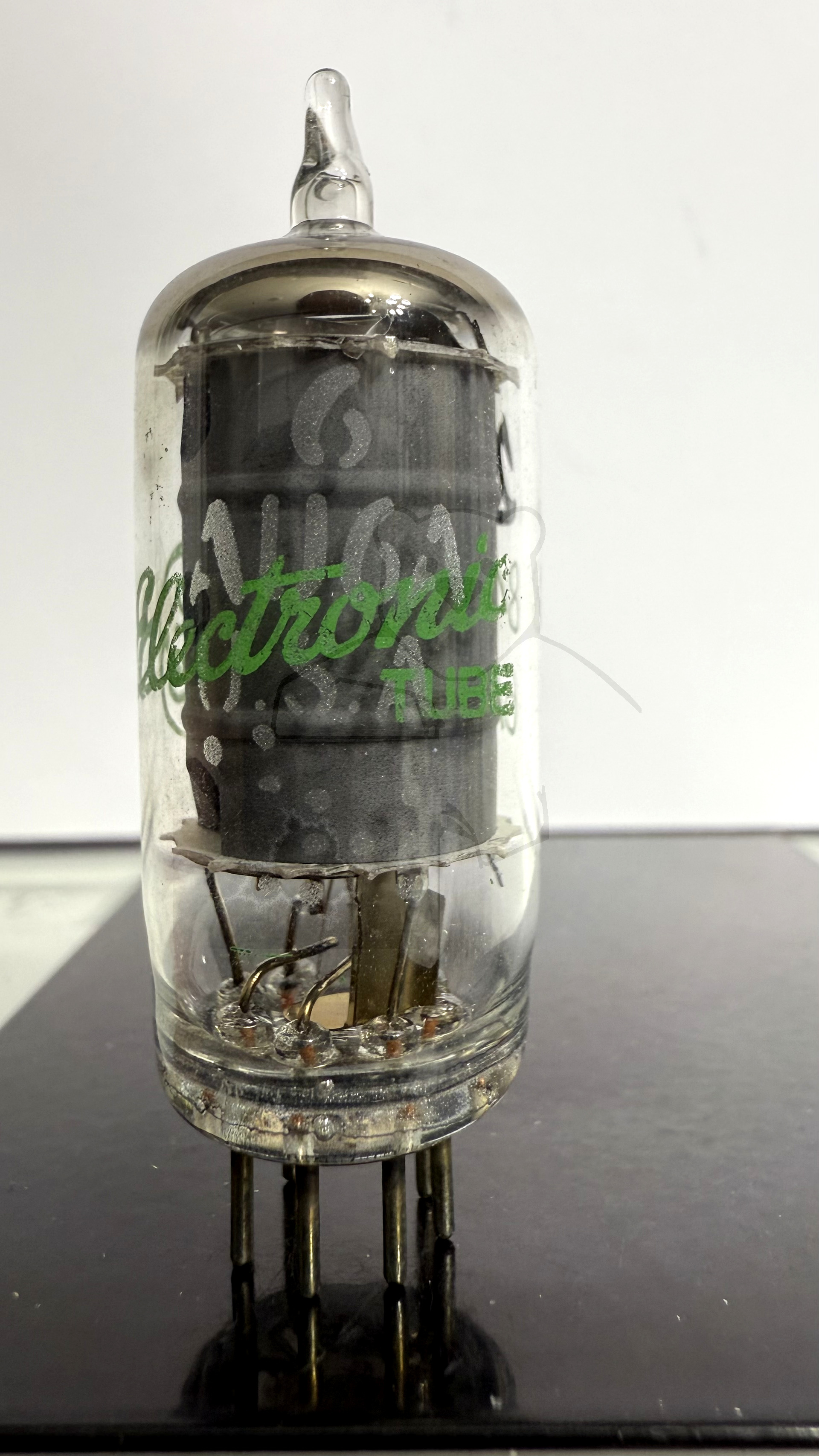

Röhre 8425A #2590 Bild 4

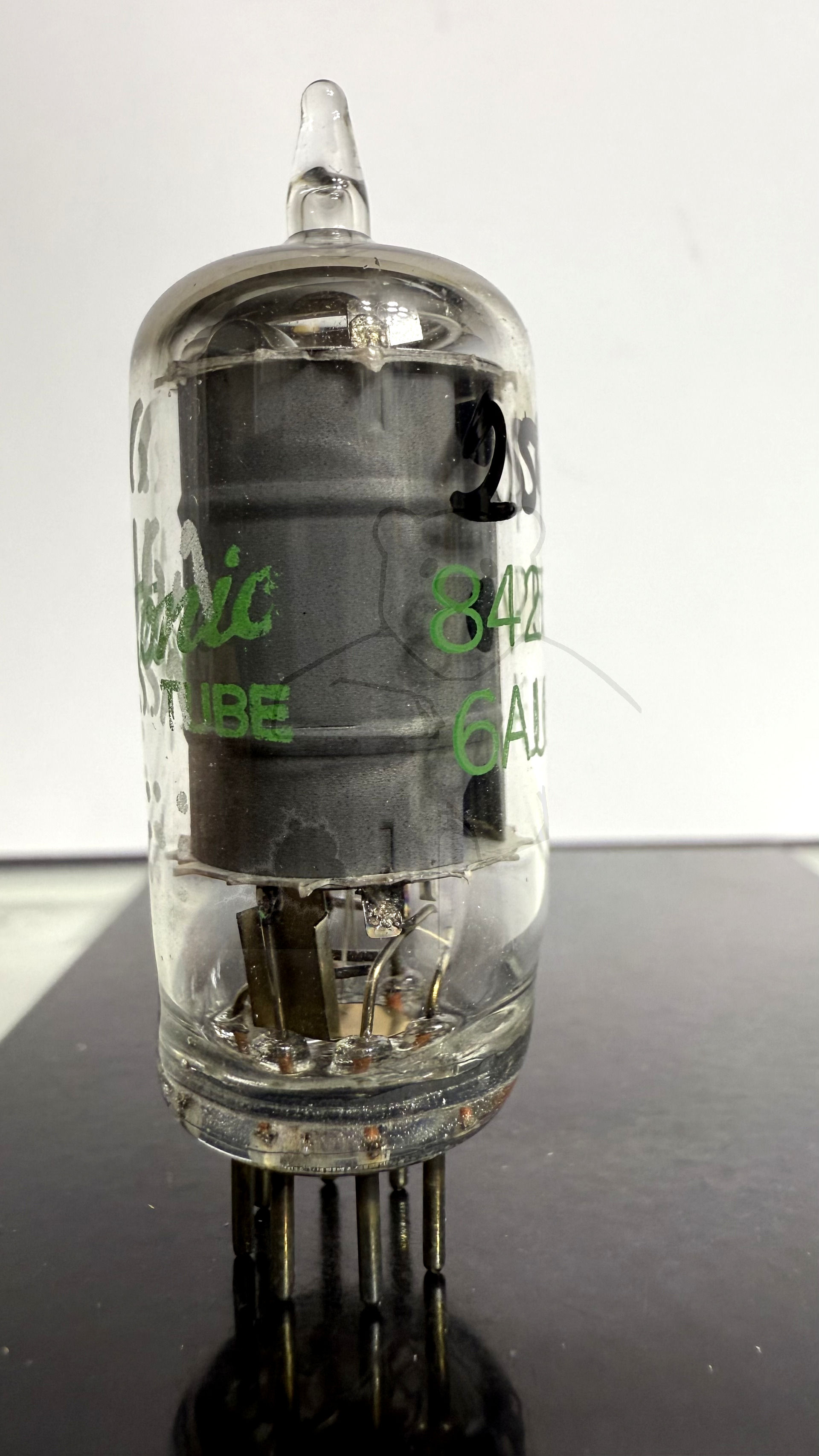

Röhre 8425A #2590 Bild 5
