đ Beschreibung der Röhre: DK96 Inventarnummer: 02515
| Name | â DK96 |
| Vergleichsname | 1AB6 |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (AmpĂšre) | 0,025 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 707 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S16 |
đ Beschreibung der Systeme fĂŒr die Röhre: DK96
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | 3 |
| Gitter 3 | 6 |
| Gitter 4 | 5 |
| Gitter 5 | 7 |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 7 |
| Abschirmung | |
| Funktion | â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der DK96
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: DK96
Datenblatt DK96 Brimar [www.tubedata.info].pdf (50 kB)
Datenblatt DK96 Mazda Belvu [www.tubedata.info].pdf (340 kB)
Datenblatt DK96 Mullard [www.tubedata.info].pdf (61 kB)
Datenblatt DK96 Philips [www.tubedata.info].pdf (805 kB)
Datenblatt DK96 RFT.pdf (90 kB)
Datenblatt DK96 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (3795 kB)
Pruefkarte DK96 1AB2 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)
Pruefkarte DK96 1AB6 - Funke W19 Roehrenpruefer.pdf (168 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DK96

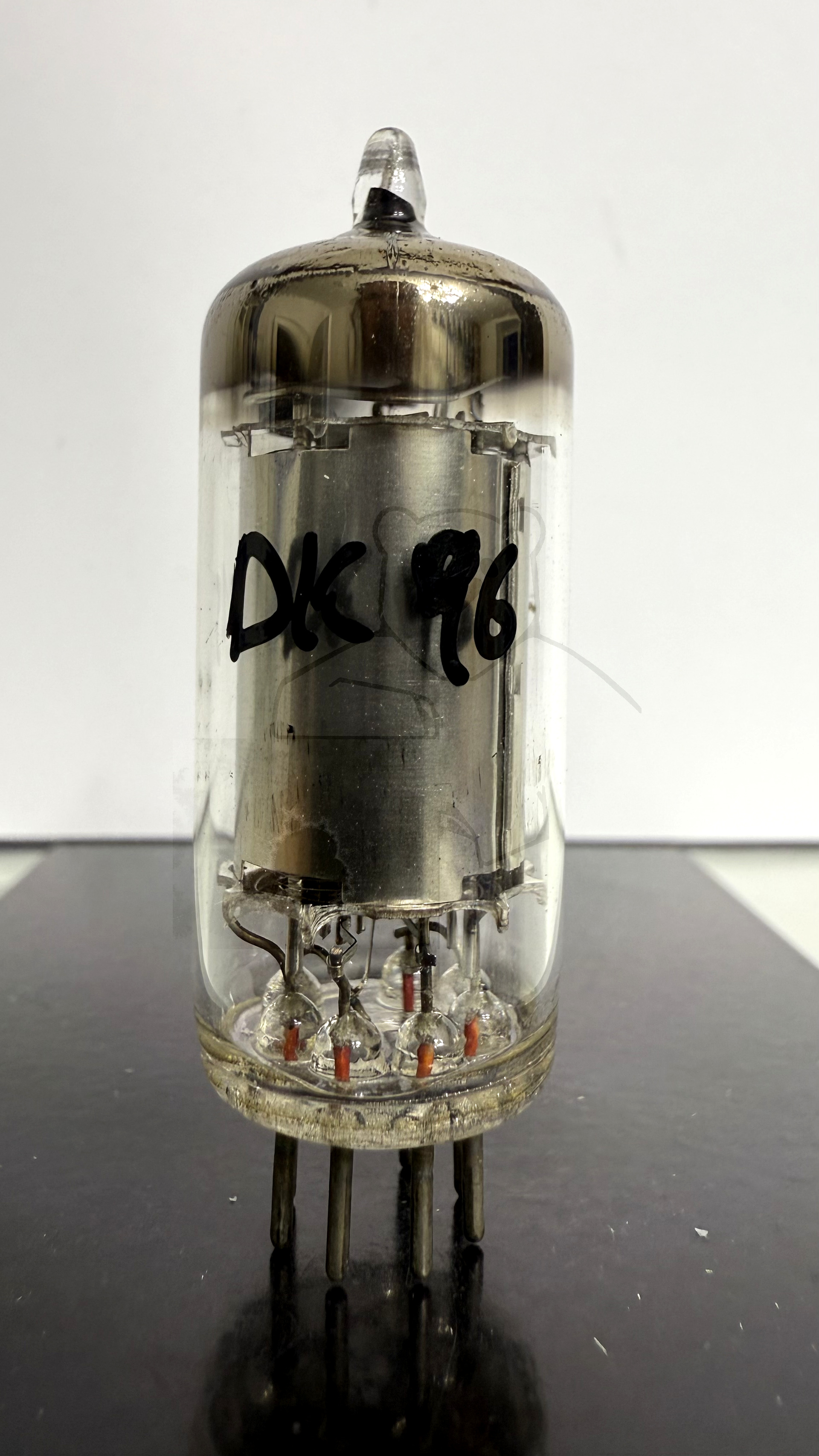

Röhre DK96 #2515 Bild 1
